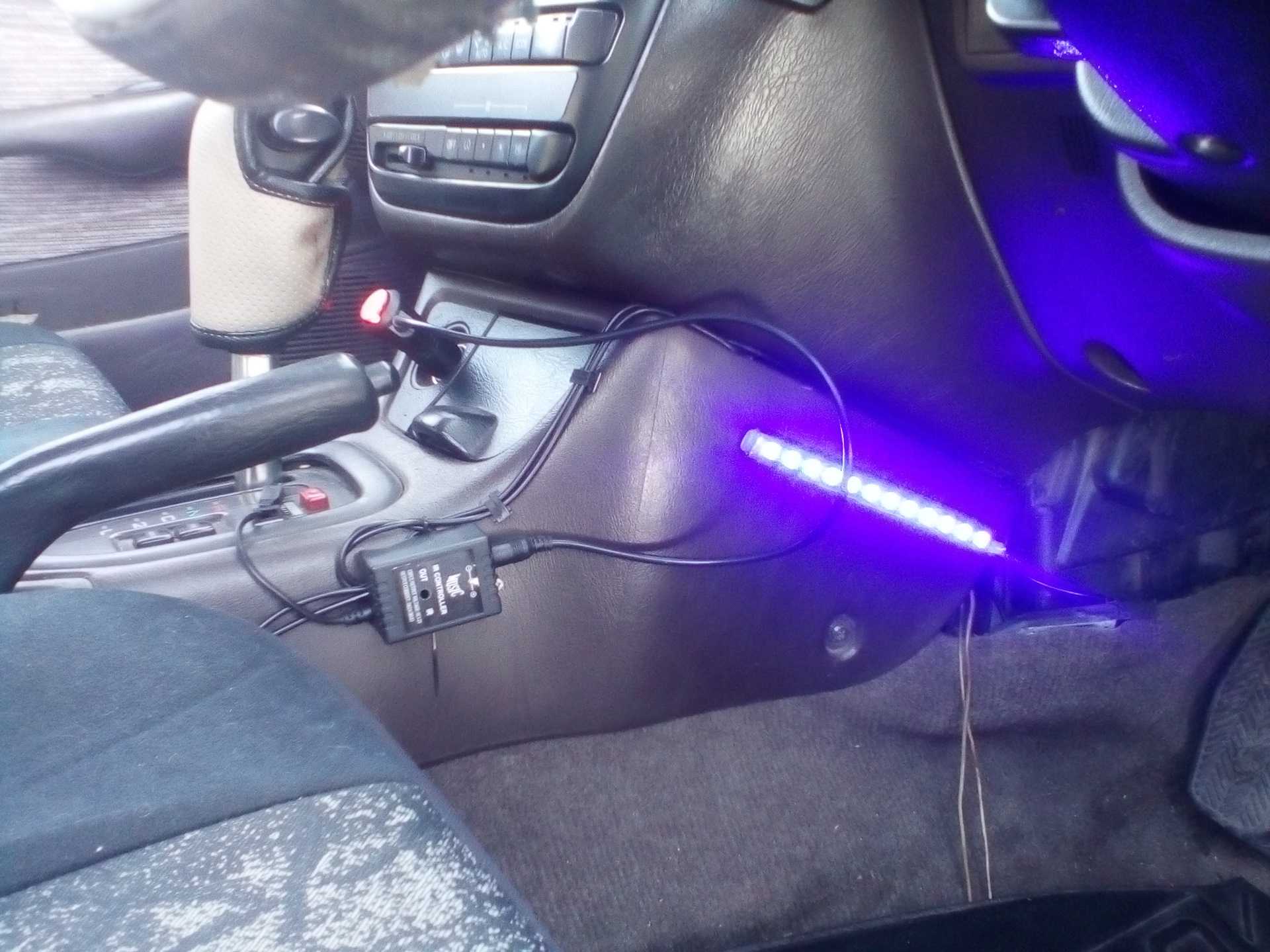

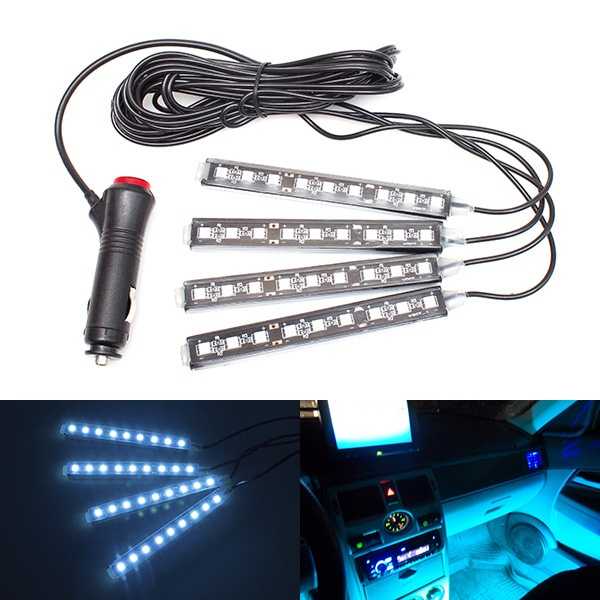

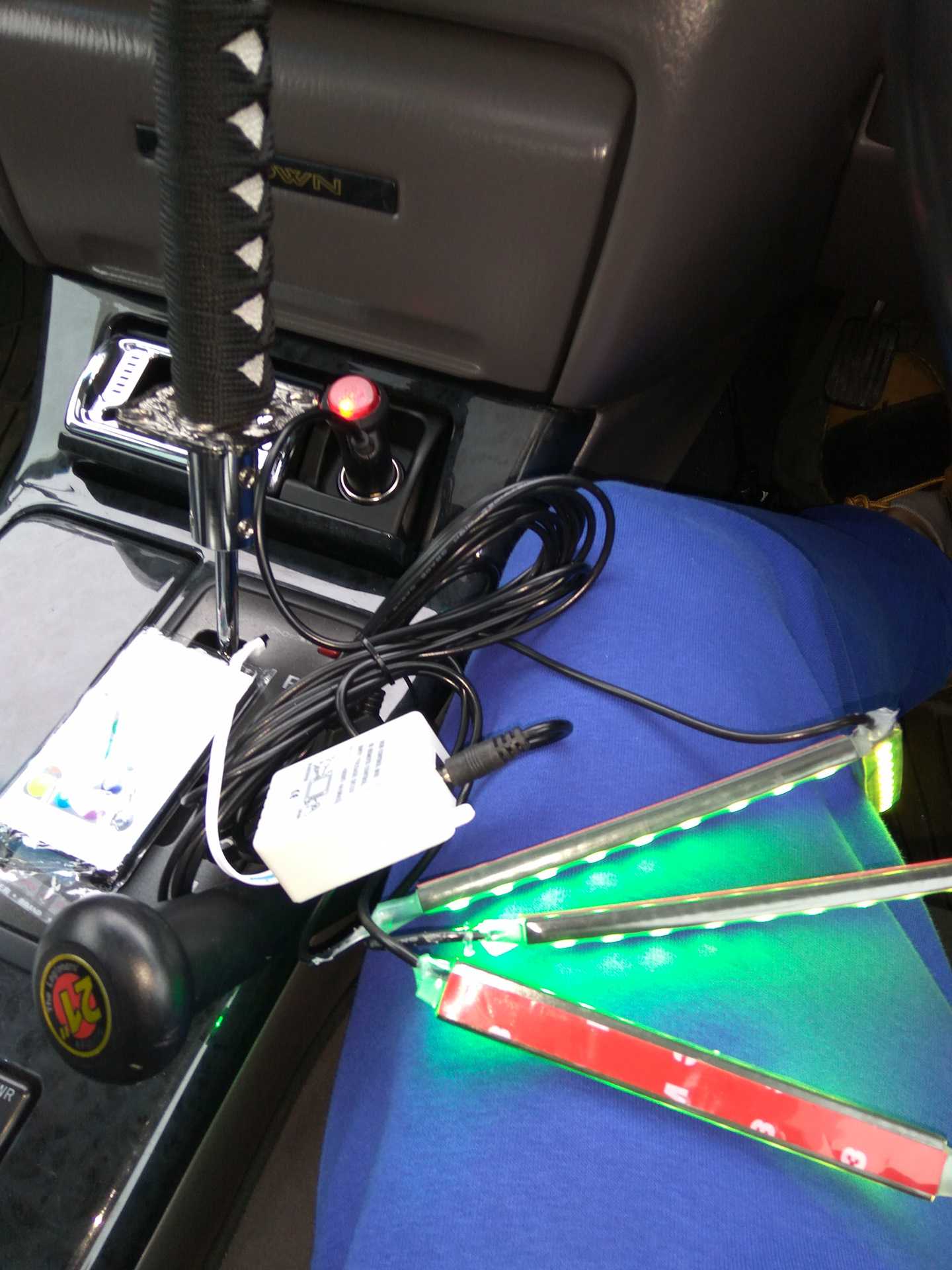

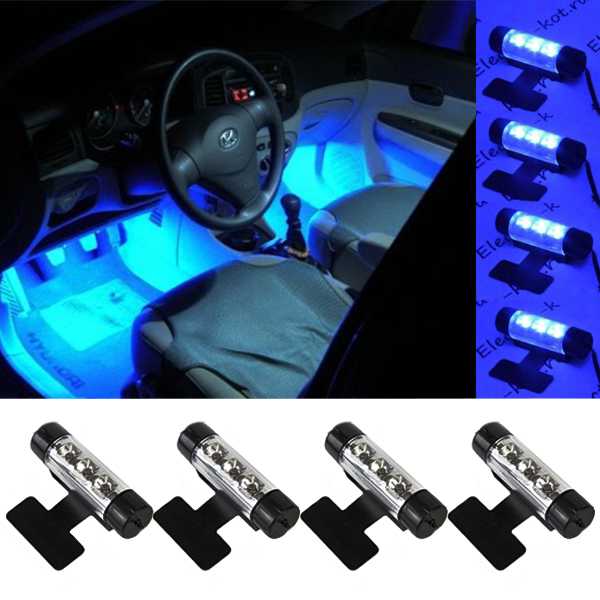

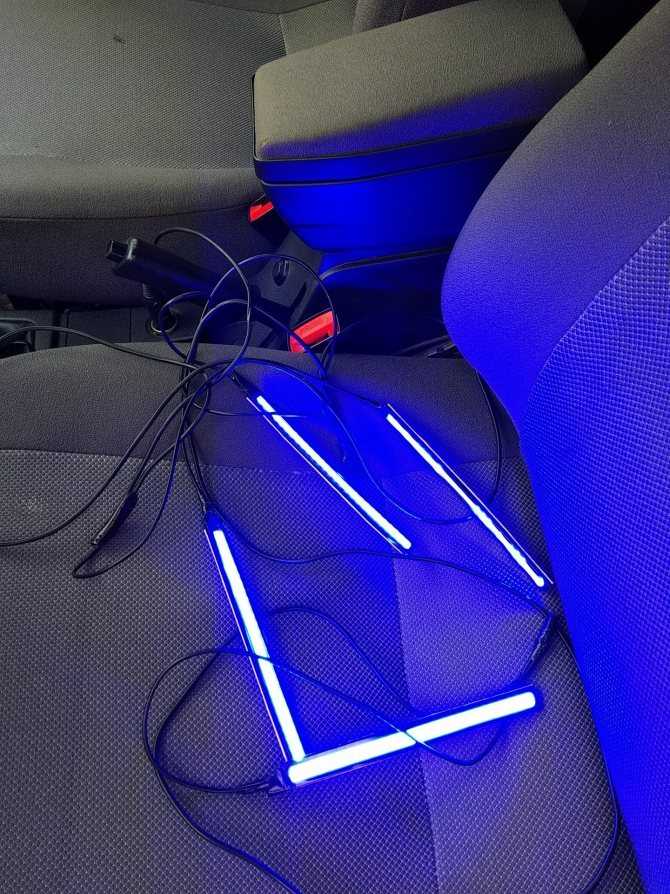

Подсветка салона через прикуриватель

Подробная инструкция

Монтаж подсветки днища автомобиля своими руками стоит начинать с электрических работ. Для начала придется разработать электросхему всех led-отрезков и проверить ее на работоспособность. Выделяют несколько методов подключения: параллельный и последовательный. Последний представляет собой соединение отрезков по очереди, когда к АКБ подсоединяются 2 проводка. Лучше всего такая схема подойдет в случае, когда планируется установить ленту по всему периметру дна. Параллельный метод означает, что провода от участков объединяются в параллель, на батарею выводится один провод.

Далее ленту нарезают на несколько частей, одновременно подготавливая проводки к пайке. Это необходимо для соединения всех отрезков вместе. На стыках ленту припаивают к проводу, не забывая следовать полярности. Только потом полученную схему подсоединяют к источнику питания. Если все прошло идеально, то припаянные области изолируют термоусадочной трубкой.

Что касается крепления, то здесь потребуется профиль. Его следует нарезать на отрезки, длина которых должна быть на несколько сантиметров больше участка светодиодной ленты. Запас потребуется для установки креплений провода после запаянных областей, при этом провода должны быть длинными. Дело в том, что соединенные внатяжку провода и лента могут разорваться во время вибраций. Если же длина будет слишком длинной, то произойдет провисание ленты, что повлечет неравномерное свечение днища.

Нейлоновые стяжки помогут лучше закрепить ленту. Их устанавливают в отверстиях профиля в промежутках по 10 сантиметров. Лишние концы обрезают, а готовую часть подсветки крепят к основанию саморезами.

Следующий этап монтажа заключается в соединении отрезков в одну электроцепь. Чтобы электрическая схема была прочной, все провода по отдельности пропускают внутри трубки и закрепляют с помощью стяжек. После этого придется подыскать в салоне авто место для установки кнопки включения. И в последнюю очередь требуется установка предохранителя.

Как только функциональные блоки будут находиться на своих местах, останется подключить их к системе питания. Соединять их с АКБ можно через выходы прикуривателя, либо использовать для этого другие варианты.

В аккумуляторной батарее часто высокое напряжение. Оно негативно влияет на работу светодиодов, перегружая их. Соответственно, время работы ленты сокращается. Избежать этого можно, если использовать схемы стабилизации. Их можно собрать самостоятельно.

Последний этап работы над установкой подсветки – тестирование. Находясь в гараже, водителю нужно несколько раз включить и выключить свет. Если светодиоды слишком яркие, придется заставить себя привыкнуть к этому.

Установка подсветки требует от человека знаний в электротехнической области. Если водитель не уверен, что справится, то ему стоит обратиться за помощью к специалисту.

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Более подробную информацию о том, как выбирать автомобильные светодиодные лампы, вы сможете узнать в материале нашего специалиста.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

По цвету свечения светодиодов

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

• монохромные – производящие один цвет;
• универсальные RGB – наделены возможностью менять цвет.

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

• SMD3010 – применяется в массе своей для лент, имеющих боковое свечение. Светодиоды здесь выполнены в размере 1х3 мм и характеризуются мощностью, равной 0,08 Вт;
• SMD3528 – данная категория светодиодных лент используется наиболее часто. Они предназначены для эффектного горизонтального свечения. Размер диодов здесь колеблется от 2,8 до 3,5 мм, а мощность в 0,08 Вт;
• SMD5050 – в данной категории присутствуют достаточно большие по размеру светодиоды, размер которых составляет 5х5 мм, яркость высокая, а уровень мощности составляет 0,24 Вт.

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

• тип 3028 – выпускается с 60, 120, 240 светодиодами. В крайнем варианте диоды расположены в два ряда;
• тип 5050 – можно купить с 30, 60, 120 светодиодами на один метр. В этом случае 120-ка характеризуется двухрядным расположением диодов.

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

По классу защиты

Чтобы отразить уровень стойкости ленты по отношению к влиянию внешней среды, производители используют принятый на международном уровне показатель IP, после которого обозначается цифра. Первая обозначает уровень защиты прибора от механического воздействия и пыли, вторая – от влаги.

Вот основные типы светодиодных лент в зависимости от типа защиты.

1. IP20 – лента со слабо защищенными диодами. Ее можно использовать только в салоне авто, в местах, куда не проникают влага и твердые частицы.
2. IP65 – средней защиты ленты. На приспособление в данном случае нанесен слой специальной эпоксидной смолы. Такое устройство можно монтировать не только внутри салона, но также снаружи.
3. IP68 – самый высокий уровень защиты. Здесь лента надежно спрятана под слоем качественного бесцветного силикона. Такие ленты можно устанавливать на автомобили, которые эксплуатируются в достаточно неблагоприятных погодных условиях.

Ориентируясь на данные значения, автолюбитель может подобрать светодиодную ленту в прямой зависимости от того, в каких условиях планируется эксплуатировать транспортное средство.

Немного истории.

Первая Нива увидела свет в конце 70х. Не смотря на прорывную, для тех лет, конструкцию, Нива унаследовала оптические приборы от ВАЗ 2101, а если поковыряться до истоков, то мы придем к первым электрическим фарам!

Фара диаметром 7 дюймов с лампой с двумя нитями накаливания, была запатентована фирмой Bosh в 1919г., конечно, она несколько видоизменялась, но крепления её оставались неизменными.

Вот пример 7ми дюймовых фар на Виллисе (один из первых джипов):

И в наши дни стандартные 7ми дюймовые фары до сих пор применяются в автомобилестроении… не важно — это дань моде, маркетинг или блажь…

Вот пример таких фар на Jeep Wrangler:

Или на Mercedes Gelendwagen:

Все это открывает нам широченные возможности для улучшения света наших любимых внедорожников. Конечно, можно просто заменить лампы в фарах на светодиодные (и рискнуть правами). Но гораздо правильнее, установить современную светодиодную оптику т.к. это не требует никаких переделок, все устанавливается болт он!

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

• с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
• свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
• к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

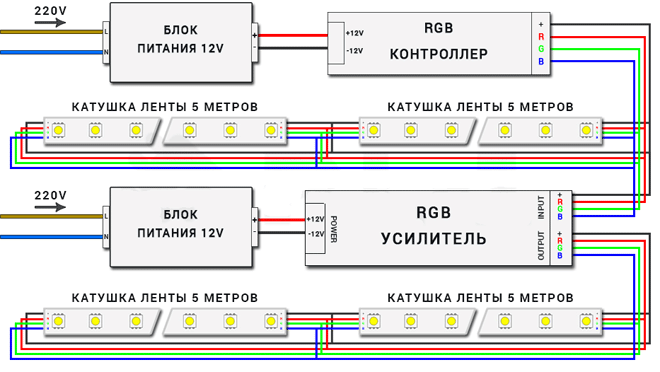

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Клеим подсветку внутри фары, видео

При помощи бытового фена в домашних условиях разбираем фару, нарезаем и примеряем отрезки led ленточки. Склеиваем обратно и получаем отличный результат. Повторить этот процесс может любой, кто умеет держать в руках фен.

Доброго Вам времени суток! Прочитал на Вашем сайте статью «Выбираем галогенные лампы» и хотел бы узнать Ваше мнение, если Вы встречали, о тюнинговых фарах, продаваемых motor.ing из г. Тольятти. Они прислали мне фары, как я заказал, с отдельными, ближнего и дальнего, фарами, в которых стояли галогенные лампы Н1 по 100 W. Прочитав Вашу статью боюсь подключать их, хотя фары уже стоят на авто, ВАЗ-21099, с карб.двигателем. Заранее благодарю за ответ, если сможете.

Этот вопрос решайте с производителем. Врят ли они могут выдержать нагрев от 100 ватной лампы долго.

Вопрос : Если установить светодиодную ленту белого цвета свечения во внутрь фары, у официального сервисного дилера обслуживающего автомобиль, которая будет работать совместно с габаритными огнями.Нарушение какой статьи КОАП РФ инспектор ДПС может мне инкриминировать 12.5ч1 или 12.5ч3 и разъясните почему именно ту а не иную из этих статей КОАП РФ.

Ответ : Согласно требованиям пункта 4.3.2.3 Государственного стандарта Российской Федерации ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки» при эксплуатации автотранспортного средства допускается установка фары-прожектора или прожектора-искателя, если она предусмотрена изготовителем автотранспортного средства, одного дополнительного сигнала торможения над основными, двух противотуманных фар и не более двух противотуманных фонарей. Установка других источников света и световозвращателей, не предусмотренных изготовителем в эксплуатационной документации автотранспортного средства, не допускается. Следовательно, установка указанной Вами светодиодной ленты будет относиться к перечню неисправностей, при которых эксплуатация транспортного средства запрещена. Управление указанным транспортным средством должно квалифицироваться сотрудниками Госавтоинспекции как административное правонарушение, предусмотренное частью 1 статьи 12.5 Кодекса Российской Федерации об административных правонарушениях.

Вопрос : Я хотел установить на свой автомобиль (Киа Спектра — снята с производства)Дневные ходовые огни путем добавления дополнительных белых светодиодов в передние фары и подключения их по существующему ГОСТу. Будет ли это нарушением правил дорожного движения?

Ответ : Сообщаем Вам, что в соответствии с изменениями, внесенными в главу 19 «Пользование внешними световыми приборами и звуковыми сигналами» Правил дорожного движения Российской Федерации Постановлением Российской Федерации от 10.05.2010 года № 316 в светлое время суток для улучшения видимости движущегося транспортного средства спереди должны быть включены «дневные ходовые огни» белого цвета. Согласно требованиям ГОСТа Р 51709 на транспортных средствах (кроме прицепов) рекомендуется установка спереди дневных ходовых огней белого цвета. До оснащения заводами-изготовителями выпускаемых транспортных средств такими огнями в соответствии с Одобрением типа транспортного средства вместо них можно использовать фары ближнего света или противотуманные фары. В случае управления автомобилем с установленными светодиодами в передних фарах, не предусмотренными заводом-изготовителем для конкретной модели транспортного средства будет квалифицироваться сотрудниками Госавтоинспекции как административное правонарушение, предусмотренное частью 3 статьи 12.5 КоАП РФ (управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствует требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения), что влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.

Установка светодиодного освещения

А теперь рассмотрим, как сделать подсветку дверей авто с применением светодиодной ленты. Это источник освещения, хотя и дороже неоновых аналогов, гораздо долговечнее, надежнее и проще в монтаже. Поскольку имеющаяся в продаже лента оснащается самоклеющимся покрытием, при её монтаже каких-либо дополнительных крепёжных элементов не потребуется.

В продаже имеются готовые изделия, предназначенные именно для монтажа на двери автомобиля, но стоимость таких изделий гораздо выше, чем обычных лент такого же метража. Так что если вы хотите сэкономить, то придётся усложнить себе задачу – для монтажа придётся использовать паяльник.

Итак, для работы нам потребуется собственно светодиодная лента, термоусадочная трубка и электропроводка. Начинаем с демонтажа накладок, устанавливаем на их место ленту, отмеряем необходимую длину с небольшим запасом и отрезаем нужный кусок.

Припаиваем к одному концу ленты два провода, плюсовой и минусовый, чтобы было удобно производить замену в случае необходимости, припаиваем клемму типа «мама». Затем готовим четыре провода, изолируем их концы посредством термоусадочной трубки, припаиваем клемму типа «папа».

На каждую дверь электропровод с разъёмом «папа» выводим через дверную петлю, затем подтягиваем минусовые электропровода к концевику двери, чтобы освещалась именно та сторона порога, с которой открывается дверь. Точно такую же операцию производим со второй дверью.

Осталось присоединить минусовые провода с светодиодной лентой, а плюсовые – к любому плюсовому источнику питания (например, к проводке освещения, плюсовой клемме аккумулятора или прикуривателю). Главное – не «напортачить» с полярностью. Хотя в этом случае никаких серьёзных последствий не будет, но перепаивать придётся.

Теперь можно проверить результаты вашей работы. Светодиоды должны загораться при открытии дверей. Если так и происходит, устанавливаем обшивку на штатное место и гордимся своим мастерством.

Аналогичным образом можно сделать своими руками подсветку ручек дверей в авто, пространства у ног водителя или торпедо. При желании минусовые провода можно вывести на свободную кнопку, и тогда подсветка будет включаться по вашему желанию.

В последнее время набирает популярность лазерная подсветка двери автомобиля с логотипом машины. Такие комплекты имеются в продаже, они состоят из лазерного проектора и миниатюрного сенсора.

Монтаж очень прост и не потребует никаких сверлений: двухсторонним скотчем приклеиваем к нижней части дверцы лазерный проектор (приобретать нужно с логотипом вашего бренда), к обшивке порога прикрепляем внутренний сенсор, который будет срабатывать при открытии и выключать проектор при закрытии дверей.

Процесс монтажа

Вариант с LED подсветкой багажника выглядит самым приемлемым и эффективным. Светодиодные ленты можно заменить и на линейке на основе светодиодов, а также на лампочки. Последние 2 варианта подойдут тем, у кого в машине есть достаточное количество ровных участков. LED линейки ограничены по длине, а учитывая сложность конфигурации большинства багажников, подобрать хороший вариант будет сложно.

Используя светодиодные ленты, не забывайте, что разрезать их на отдельные элементы допускается строго по разметке, предусмотренной производителем. Именно с нарезки ленты на отрезки стоит начать подготовку к монтажу.

Определив нужное число отрезков и их длину, выполните нарезку, после чего к каждой ленте с двух сторон потребуется припаять провода. Каждый провод должен иметь длину около 20 сантиметров. Они пригодятся в процесс дальнейшего подключения. Сами светодиодные ленты рекомендуется заключить в специальные термоусадочные трубки. Они бывают разного диаметра и цветового исполнения. Если сами диоды цветные, подойдёт прозрачная трубка. Если хотите придать обычным белым диодам особый окрас при свечении, берите соответствующие трубки. Можно комбинировать несколько цветов для различных отрезков LED ленты. Когда всё готово, инструменты и материалы перед вами, отключите минусовую клемму от АКБ. Если боитесь, можете вовсе снять аккумулятор с машины. Определитесь с участками, где будут фиксироваться светодиодные ленты. Их желательно обезжирить. Для таких целей подойдёт обычный спирт. В некоторых случаях крепление выполняется с помощью двухстороннего скотча

В этом случае обезжиривание особенно важно. Если не доверяете скотчу, либо на выбранных местах крепления подсветки его невозможно использовать, примените пластиковые связки или фиксаторы

Связки затягиваются вдоль светодиодной ленты, а хвостики затем просто обрезаются. На многих светодиодах с завода предусмотрена клейкая сторона. Потому для фиксации потребуется просто снять защитную плёнку, приложить ленту к поверхности, и хорошо прижать. Ни в коем случае не давите на ленту в том месте, где расположены сами диоды

Есть большой риск повредить их. На грязных поверхностях даже хороший клей или качественный двухсторонний скотч держать длительное время ленту не сможет. Это ещё раз подтверждает факт необходимости тщательного обезжиривания.

Завершив монтаж своими руками, просто зафиксировав ленту, подсветка в багажнике работать не будет. Ведь светодиоды не получили необходимое питание для работы.

Не спешите приступать к подключению. Сперва нужно убедиться в том, что все светодиодные ленты и закреплённые отрезки работают. Иначе вы проделаете огромную работу впустую.

Проще всего провести проверку путём подключения подсветки непосредственно к аккумуляторной батарее. Помимо АКБ, обязательно возьмите 2 провода, необходимые для соединения с источником питания, выключатель и предохранитель. Последний нужно устанавливать максимально близко к аккумуляторной батарее, что позволит получить быстрый доступ к нему при возникновении такой необходимости. Подобное подключение считается самым правильным и рациональным.

Для соединения со штатной проводкой автомобиля, необходимой для работы подсветки, ленту можно подключить на разных участках. Но автомобилисты сходятся во мнении, что наиболее удобным вариантом будет соединение со штатным плафоном освещения багажного отсека. Это позволит ей включаться и выключаться при открытии и закрытии багажника, а также работать в тандеме с подсветкой самого салона транспортного средства.

3 плюса и 1 минус

У светодиодного освещения 3 преимущества:

• экономичность.
• внушительный срок службы.
• на срок службы не влияет число включений и выключений.

У них лишь один минус – высокая цена.

Обычно такую подсветку располагают на кухне. Зоны расположения таковы:

1. Функциональная. 1 сплошной светодиодный светильник с сенсорным выключателем для кухни под шкафами. Посмотрите на картинке:

Сплошной светодиодный светильник с сенсорным выключателем

Здесь требуется самое мощное освещение. Потому что рабочая зона – это самый востребованный участок для хозяйки. Такое освещение сбережет глаза, скажется на уровне чистоты.

1. В вытяжке над плитой. Хотя здесь обычно интегрированная подсветка.

Интегрированная подсветка

1. Освещение стеклянной мебели. Посмотрите на картинке:

Освещение стеклянной мебели

Очень красиво, удобно для использования мебели. Выгодно по потреблению электричества. Вообще можно не выключать, но здорово, если такая подсветка включается автоматом.

1. Над верхней мебелью.
2. Под нижней линией шкафов. Посмотрите на картинке:

Не видимая светодиодная лента

Световой источник лучше аккуратно спрятать. Здесь применяется тонкая и почти не видимая светодиодная лента. Любой теплый оттенок подойдет.

1. Под столешницей. Посмотрите на картинке:

Вдоль фасадной стороны нижней мебели

Здесь лента следует вдоль фасадной стороны нижней мебели. Идеально для выдвижного шкафа, подачи приборов в вечернее время.

1. Внутренняя подсветка столешницы.

2. Освещение стойки (это аналог стойки в кафе или баре, в некоторых домах она есть).

Освещение стойки

Светодиодную ленту на кухне можно располагать где угодно. Всё зависит от вашего бюджета и фантазии.

Через резистор

При установке большое количество светодиодов требует дополнительного ограничителя, который называется резистор. Резистор распределяет нагрузку между самими лампами и блоком питания, от которого они берут энергию. Такой прием помогает увеличить время использования светодиодов при правильной зарядке. Чтобы подобрать резистор и подключить к нему лампы, необходимо рассчитать схему, в которой стоит учесть работу целой ленты, работу отдельной лампы, нагрузку на входе, и на выходе. Внимательно изучите данный вопрос и рассчитайте хорошо схему, посоветуйтесь с консультантом в магазине, или электриком, ведь от резистора зависит распределение напряжения и то, какой результат вы получите. На выходе всегда должен быть ток 12В. Резистор можно приобрести или же сделать самостоятельно. В интернете есть много видео и пошаговых инструкций с изготовлением резистора в домашних условиях.
