Электричество из картошки: как сделать батарейку из овоща

Как сделать батарею в пивной банке?

Что бы изготовить этот элемент питания следует взять:

Соль и воду.
Банку из алюминия.
Парафиновую свечу.
Уголь или пыль от потухшего костра.
Стержень из графита.
Пенопласт от 1 сантиметра и выше.

Первым делом у полученной баночке отрезаем верхнюю часть. Из куска пенопласта создаем круг. Он должен подходить к дну банки. Так же следует выполнить не сквозное отверстие. Оно нужно для стержня. Пенопласт кладется на дно и в него втыкается графитовый стержень. Убедитесь, что он встал прямо по центру банки. Дальше засыпьте всю пустоту углем.

Помните, что графитовый стержень не должен сближаться со стенками баночки иначе сделать батарею не получится.

После этой процедуры остается создать раствор из соли. Для этого потребуется взять пол литра воды и 3 столовых ложки соли. Теперь все перемешайте и пусть вся соль растворится полностью. Получившийся электролит перелейте в баночку и закупорьте ее воском. Но помните графитовый стержень должен торчать из банки.

Теперь цепляйте провода к только что созданным полюсам. В качестве анода или плюсового полюса выступает конец торчащего графита. Минусом же или катодом будет корпус баночки. Чтобы сделанная батарея генерировала до 3 вольт, следует последовательно присоединить 2 таких элемента.

От подобной батареи будут функционировать часы, лампочка или калькулятор. Подобную самоделку даже можно подзарядить.

DC-DC конвертер 12В — 5В 3А 15Вт

Всем привет! Это не обзор, а так сказать, мини-тест DC-DC конвертера 12В — 5В 3А. Подобный преобразователь напряжения уже рассматривался на Mysku (к сожалению, я его не смог найти, но надеюсь, что всё-таки найду), и тот обзор склонил меня к покупке аналогичного DC-DC конвертера, но у другого продавца, и немного другого исполнения, поэтому речь пойдёт об различиях этих моделей. С момента заказа прошло ровно три недели, и преобразователи приехали ко мне в мелком пакете. Трэк-номера мне не дали. Вот фото:

Надо сказать, что заказывая эти преобразователи, я планировал их немного переделать, а именно изменить цепь, задающую выходное напряжение, чтобы получить на выходе напряжение 3,3в, при нужном мне токе не более 1А. Что мне удастся это сделать, я был просто уверен.

Первым делом я снял с одного преобразователя заднюю крышку, чтобы вынуть печатную плату и надругаться над ней. И тут меня ждало горькое разочарование! Печатная плата со всем содержимым была залита жёстким непрозрачным компаундом, из которого торчали только входные и выходные провода! Это было очень неожиданно и неприятно. По этой причине фотографий с расчленёнкой не будет, как не будет и переделки преобразователя на 3,3 вольта. Но главное, что когда я ещё раз внимательно прочитал описание конвертера на сайте, то понял, что он и должен быть залитым, это указано прямым текстом. В общем сам дрова.

Вот фотки со снятой нижней крышкой, правда фоткал на сей раз мобльником.

Что там у преобразователя внутри, совершенно непонятно, а очень хотелось бы знать. Единственное, что удалось разглядеть, так это слегка выступающий из компаунда уголок электролитического конденсатора, зелёного с золотым, то есть вроде не самого плохого, но то, что он стоит так криво, совсем не радует. Общая глубина заливки порядка 12мм, то есть плата с элементами имеет высоту не более 10мм. Компаунд жёсткий, эпоксидный, как и говорится на сайте, но если заливка выполнена без предварительного обволакивания, то есть вероятность растрескивания элементов конвертера. Как правило производители даже пассивных компонентов запрещают прямую заливку «жёсткими» компаундами.

Оставалось только испытать преобразователь как есть, так как применение для него, в принципе, уже найдено. Погонял я его в трёх режимах, на выходном токе в 1А, 2А и 3А, при входном напряжении от 12 до 17 вольт. При токе в 1А нагрев незначительный, при токе в 2А нагрев уже заметный, причём, видимо, теплопроводность компаунда выше, чем пластика, и снаружи преобразователь куда холоднее, чем если пощупать сам компаунд. Думаю, при токе в 2А преобразователь может работать неограниченно долго даже при повышенной до 40-50 градусов внешней температуре. При токе нагрузки в 3А преобразователь нагревался очень заметно снаружи, а прикосновение к компаунду уже обжигало, так что я бы не стал использовать его долгое время в таком режиме, да ещё при повышенной температуре. 2А для многих применений достаточно.

Напряжение на выходе было очень стабильным, без нагрузки составляло 5,12в, с нагрузкой 1А — 5,10В, с нагрузкой 2А — 5,08В, с нагрузкой 3А — 5,07В. Думаю, это больше влияло сопротивление проводов, а у самого преобразователя просадка вообще практически нулевая.

Испытал также, какое минимальное напряжение на входе преобразователя. Так, при токе нагрузки в 2А напряжение на выходе начинало снижаться при снижении входного напряжения ниже 7 вольт. По моему нормально.

Сила тока

Казалось бы все, цель достигнута, и осталось только найти способ подключить проводки к контактам питания фонарика или светодиодов.

Однако проделав такую процедуру и собрав не слабую конструкцию из нескольких картох, вы будете очень сильно разочарованы итоговым результатом.

Маломощные светодиоды конечно будут светиться, как-никак напряжение вы все-таки получили. Однако уровень яркости их свечения будет катастрофически тусклым. Почему так происходит?

Потому что, к сожалению, такой гальванический элемент дает ничтожно низкий ток. Он будет настольно малым, что даже не все мультиметры способны его замерить.

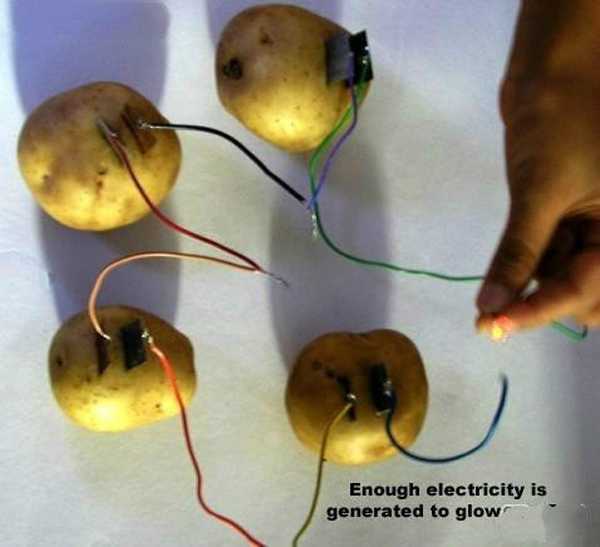

подключение светодиода от картошек
свечение светодиода от картошек

Кто-то подумает, раз не хватает тока, нужно добавить еще побольше картошки и все получится. Вот видео эксперимент с использованием 400-х! картофелин и подключением от них светодиодной лампочки аж на 110Вольт.

Безусловно, существенное увеличение клубней позволит поднять рабочее напряжение.

При последовательном соединении десятков и сотен картошек, увеличится напряжение, но не будет самого главного — достаточной емкости для увеличения силы тока.

Да и конструкция вся эта не будет рационально пригодной.

Откуда в картошке электричество?

Чтобы понять, что напряжение из картошки это не выдумка, а вполне реальная вещь, достаточно воткнуть в одну единственную картофелину острые щупы от мультиметра и вы тут же увидите на экране несколько милливольт.

Если немного усложнить конструкцию, например с одной стороны в клубень вставить медный электрод или бронзовую монетку, а с другой стороны что-нибудь алюминиевое или оцинкованное, то уровень напряжения существенным образом вырастет.

Сок картофеля содержит в себе растворенные соли и кислоты, которые являются по сути естественным электролитом.

Кстати, с одинаковым успехом можно использовать для этого лимоны, апельсины, яблоки. Таким образом, все эти продукты могут питать не только людей, но и электроприборы.

Внутри таких фруктов и овощей, из-за окисления, с погруженного анода (оцинкованный контакт) будут утекать электроны. А притягиваться они будут к другому контакту — медному.

При этом не путайте, электричество здесь образуется не прямо из картошки. Оно хорошо вырабатывается именно благодаря химическим процессам между тремя элементами:

цинк

медь

кислота

И именно цинковый контакт здесь служит как расходка. Все электроны утекают с него. При определенных условиях даже земляная почва может дать электричество. Главное условие — ее кислотность.

Втыкаете в землю условно два палки (естественно из цинка и меди) и замеряете напряжение. Иногда разность потенциалов доходит до 0,2В. При влажной почве результат улучшается.

Это так называемая земляная батарея.

Элементы конструкции АКБ

Потребуются следующие компоненты:

Тара с крышкой;
Стержень угольный;
Уголь активированный;
Соляной раствор (15%);
Клемма с пробкой;
Мешочки активированного угля.

Это те элементы, из которых можно сделать простой аккумулятор. Подготовленная тара не должна пропускать свет, иначе батарея быстро разрядится. В нее наливают раствор электролита из пищевой соли.

Туда же опускают электроды состоящих из угольных стержней. Вокруг каждого электрода размещается активированный уголь в мешочке.

Каждый мешочек нужно хорошо прижать к электроду с помощью ниток. Активированного угля в мешочке должно быть столько, чтобы слой между электродом и мешочком был 1,5 см.

Заряжают такой аккумулятор до 12ч, а на каждую банку отводят по 4,5В постоянного тока. Когда газы начнут интенсивно выделяться, это значит, зарядка закончилась.

Пробку в процессе зарядки закрывать не следует, потому что выделяющиеся газы могут выплеснуть из банок раствор электролита. Для качественной работы его следует менять раз в неделю.

Справочник химика 21

При приготовлении и хранении электролита его предохраняют от доступа воздуха, чтобы предотвратить поглощение углекислоты, так как она увеличивает и снижает емкость. При содержании в электролите до 50 г/л соды или поташа электролит заливать не рекомендуется.

Все остальные неисправности, возникшие при эксплуатации (, , механические повреждения и т.

п.), устраняют обычным способом. Для стабилизации подвергают двум-трем тренировочным циклам нормальных режимов. В отдельных случаях, когда батарея на третьем разряде отдает менее 80% номинальной емкости, следует провести дополнительно 1—2 цикла. В первые два цикла батарею заряжают током 150 А в течение Кроме того, может быть приготовлен электрохимическим способом.

готовится путем в или конденсате.

При приготовлении из вначале получается осадок 5п (ОН)2, который Элемент собран в пластмассовом корпусе. Нижняя часть корпуса , представляющей собой амальгамированный , смешанный с загустителем.

Последний содержит и крахмал. Над расположена пастовая диафрагма, состоящая из щелочного электролита, загущенного крахмалом и . При изменении такая паста не должна ни высыхать, ни намокать.

При намокании пасты раствор будет проникать в поры , снижая его работоспособность.

Электролит, используемый для , представляет собой , насыщенный окисью цинка и содержащий небольшое количество хромовых солей. Для приготовления щелочного электролита следует налить в сосуд дистиллированную воду и доливать щелочь небольшими порциями, тщательно перемешивая электролит железной или .

Как сделать аккумулятор своими руками

Химический источник тока (двухполюсник), способный после разряда восстанавливаться, можно выполнить своими руками. Любой химический источник тока, имеющий периодический режим работы (разряд – заряд), состоит из следующих основных элементов:

электроды: анод и катод;
электролит;
разделительные пластины (сепараторы);
корпус;
контактные клеммы (выводы).

В качестве анода и катода используются различные пары химических элементов. Анод имеет отрицательный заряд – восстановитель, катод положительный заряд – окислитель.

Оба электрода погружены в электролит. Это водные растворы солей и кислот, проводящие электричество. Когда происходит разряд аккумулятора (двухполюсника) на нагрузку, анод окисляется и вырабатывает электроны, которые через электролит движутся к катоду. На катоде происходит процесс восстановления окислителя.

Важно! При работе на нагрузку ток через двухполюсник течёт от минуса к плюсу, при зарядке от постороннего источника тока (ИТ) – от плюса к минусу. Для создания одной банки простейшего аккумулятора из меди и цинка понадобятся следующие детали:. Для создания одной банки простейшего аккумулятора из меди и цинка понадобятся следующие детали:

Для создания одной банки простейшего аккумулятора из меди и цинка понадобятся следующие детали:

медная проволока длиной 100 мм;
оцинкованная пластина размерами 25 * 50 мм;
прокладка – вырезанная из москитной полиэтиленовой сетки полоска;
электролит – соляной раствор;
корпус из непрозрачного материала – герметичный стаканчик из-под кофе с крышкой.

Необходимо, чтобы ёмкость для аккумулятора была непрозрачной.

Сборка элемента производится в следующей последовательности:

медная проволока скручивается спиралью, для увеличения площади рабочей поверхности к верхнему концу припаивается отвод;
оцинкованная пластина также скручивается по окружности, к верхней части пластины припаивается отвод;
в крышке баночки делается два отверстия для выводов: в центре – для медной проволоки и ближе к краю – для вывода цинкового электрода;
медную спираль располагают по центру, вокруг неё размещают цинковую трубку, между ними вставляют изолирующую прокладку;
заливают электролит: солёную воду (1л воды на 5 ст. л. соли) или уксус 15%;
неплотно прикрывают крышку, предварительно продев в неё выводы.

К полученной банке подключают источник тока для зарядки самодельного аккумулятора. При этом нельзя плотно закрывать крышку. Или для выхода газов при заряде в ней проделывается множество мелких отверстий (кроме отверстий для выводов). У самодельного элемента плюс – на медном электроде, минус – на цинковом.

Внимание! Чем меньше расстояние между элементами меди и цинка, и чем больше площадь поверхности электродов, тем большее напряжение выдаст подобная аккумуляторная ячейка. В идеале такой элемент вырабатывает 0,7 вольта. Недостаток такой АКБ заключается в высоком внутреннем сопротивлении и быстром саморазряде

Недостаток такой АКБ заключается в высоком внутреннем сопротивлении и быстром саморазряде

В идеале такой элемент вырабатывает 0,7 вольта. Недостаток такой АКБ заключается в высоком внутреннем сопротивлении и быстром саморазряде.

Сборка батарейки из картошки

Итак, вот что необходимо для сборки более или менее емкостной батарейки:

картошка

Несколько штук, так как от одной толку будет мало.

медные, желательно одножильные провода

Чем больше сечением, тем лучше.

оцинкованные и медные гвозди или шурупы (можно использовать просто проволоку)

Гвозди как раз таки и будут играть основную роль в выработке электричества для фонарика.

оцинкованные — это минусовой контакт (анод)

обмедненные — это плюс (катод)

Если применить вместо оцинкованных простые гвозди, то вы потеряете в напряжении до 40-50%. Но как вариант, работать все равно будет.

То же самое относится и к применению алюминиевой проволоки вместо гвоздей. При этом, увеличение расстояния между электродами в одной картофелине особой роли не играет.

цинк и медь
медь и алюминий

Берете медные провода (моно жилу) сечением 1,5-2,5мм2, длиной 10-15см. Зачищаете их от изоляции и приматываете к гвоздику.

Лучше всего конечно припаять, тогда и потери напряжения будут гораздо меньше.

Один медный гвоздь с одной стороны провода, а оцинкованный с другой.

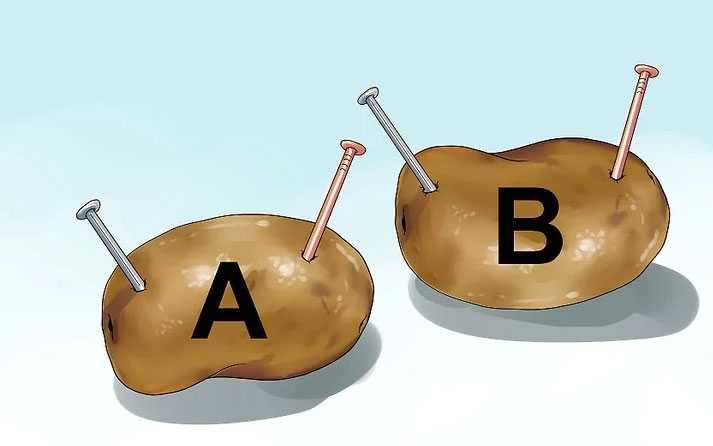

Далее раскладываете картофелины и последовательно втыкаете в них гвозди.

При этом в каждый клубень втыкаются разные гвозди, от разных пар проводов. То есть в каждую картошку у вас должен быть воткнут одни цинковый контакт и один медный.

Соединяются разные клубни между собой, только через гвозди из различных материалов — медь+цинк — медь+цинк и т.д.

Картофельная батарея

Одна медно-цинковая картофельная ячейка позволит получить максимум около 0,9 В и очень малый ток. Для того, чтобы повысить максимальную мощность, нужно соединить несколько элементов последовательно, параллельно или применить комбинированную схему.

Последовательное соединение

Этим способом пользуются для увеличения напряжения батареи. При такой схеме полюса соединяются таким образом, что положительный полюс одной ячейки соединяется с отрицательным полюсом следующего. Крайние отводы станут плюсом и минусом батареи. ЭДС всех элементов складывается, при этом ток, протекающий в цепи будет равен току одного элемента. Общее суммарное напряжение равно сумме ЭДС всех соединённых элементов.

Две последовательно соединённых картофелины или пластинчатых элемента дадут уже 1,5 В, сравнимые с привычной пальчиковой батарейкой.

С последними дело обстоит очень просто, поскольку такая батарейка получается путём укладки слоями по схеме: плюс-медь-картофель-цинк-медь-картофель-цинк-минус.

Параллельное соединение

При такой схеме соединения токи всех элементов складываются. Все положительные полюса объединяются и образуют «плюс», все отрицательные полюса образуют «минус». Суммарный ток будет равен сумме токов всех объединённых в параллельную схему ячеек, а напряжение равно среднему напряжению отдельных частей.

Комбинированная схема

Заключается в комбинировании последовательной и параллельной схемы соединения для увеличения максимального тока и напряжения батареи.

Таким образом, применяя схему последовательно-параллельного соединения, можно получить вполне работоспособную батарею, например, способную электричеством из картошки зарядить аккумулятор телефона в экстренной ситуации.

При большом количестве задействованных овощей можно даже зажечь бытовую лампу освещения.

Интересное видео о получении электричества из картофеля:

Замеры напряжения

Допустим у вас три картохи, и вы соединили их между собой вышеописанным образом. Чтобы узнать какое же напряжение получилось, воспользуйтесь мультиметром.

Переключаете его в режим измерения ПОСТОЯННОГО напряжения и подключаете измерительные щупы к проводникам крайних картофелин, т.е. к начальному плюсовому контакту (медь) и конечному минусовому (цинк).

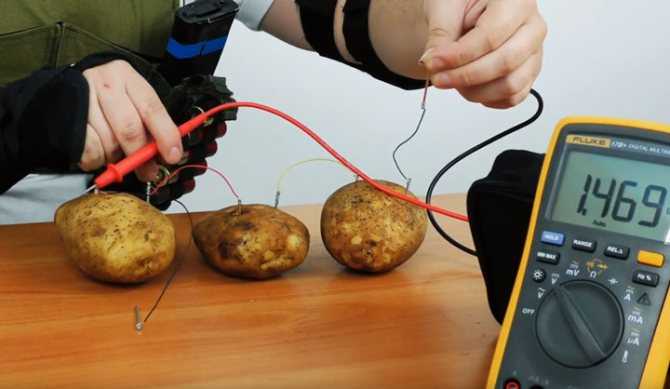

Даже на трех картофелинах среднего размера можно получить почти 1,5 Вольта.

Если же по максимуму уменьшить все переходные сопротивления, а для этого:

в качестве медного электрода использовать не гвоздь, а саму же проволоку, которой собирается схема

в контактах применить пайку

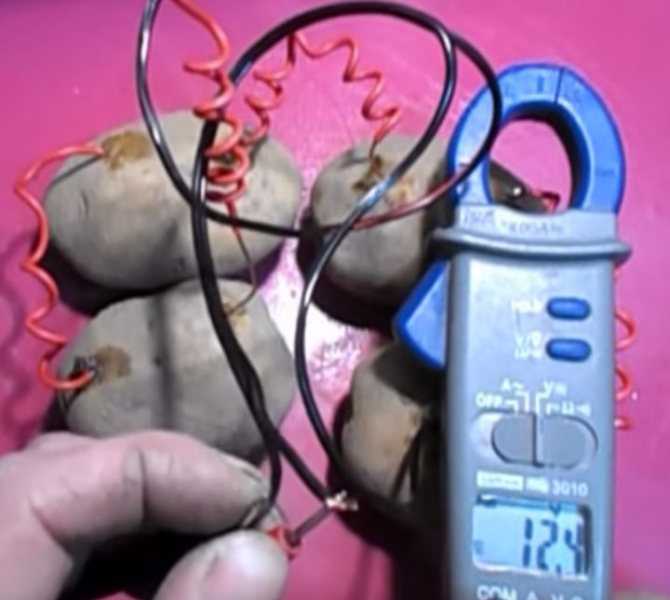

то всего 4 картошки способны выдать до 12 вольт!

Если ваш дешевый фонарик запитывается от трех пальчиковых батареек, то для успешного его свечения вам понадобится порядка 5 вольт. То есть, картошек при использовании обычных проводов нужно минимум в три раза больше.

Для этого кстати, не обязательно искать дополнительные клубни, достаточно ножом разрезать существующие на несколько частей. После чего проделать с проводками и гвоздиками всю ту же самую процедуру.

В каждый разрезанный клубень последовательно вставить один оцинкованный и один медный гвоздик. В итоге вполне реально получить постоянное напряжение более чем 5,5В.

А можно ли теоретически из одной единственной картошки, получить 5 вольт и при этом добиться того, чтобы вся сборка по размеру была не больше пальчиковой батарейки? Можно и очень легко.

Отрезаете маленькие кусочки сердцевины с картошки, и прокладываете их между плоскими электродами, например монетками из разного металла (бронза, цинк, алюминий).

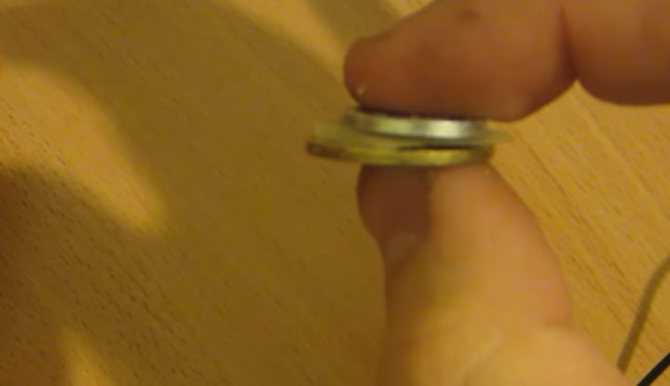

В итоге у вас должно получится что-то наподобие сэндвича. Даже один кусочек такой сборки способен давать до 0,5В!

А если собрать их несколько штук вместе, то требуемое значение до 5В легко получится на выходе.

Как самому добыть свинец из батареи

Самостоятельное извлечение свинца из аккумулятора не безопасно и экономически не обосновано. Делать это с целью сдать свинец в последствии и на этом заработать – смысла нет. Плавка в условиях гаража принесет 3-4 кг металла с шестидесяти амперной батареи. Даже если его реализовать по 100р за кг, получится меньше, чем если просто сдать старую батарею.

Процесс выплавки свинца из аккумулятора в домашних условиях:

разгерметизация банок с электролитом и слив его в кислотостойкую посуду;
разбор корпуса для последующего извлечения пластин электрода;
очистка электродов от посторонних образований;
плавка очищенных пластин в металлической посуде (можно плавить на газовой или электрической печке);
извлечение из расплава твердых примесей;
формовка в предварительно изготовленных формах.

Обладая реактивами и некоторыми познания в химии, из оставшегося электролита можно получить чистую серную кислоту.

Как использовать картофель для производства электроэнергии — Образование

Как получить электричество из картофеля за 4 шага

Вы можете быть удивлены, но картофель может заставить часы работать. Нет, это не значит, что они могут их исправить (насколько мне известно), а скорее приведут их в действие. Если подумать, могут ли они обеспечить энергией человеческое тело, они могут сделать то же самое для всего, что требует электричества. Выработка электроэнергии из картофеля из чего-то вроде картофеля может показаться странным, но это возможно.Что ж, есть много людей, которые вырабатывают зеленую электроэнергию из картофеля для работы с небольшими предметами, такими как часы или небольшая лампочка.

Все мы знаем, что ученые изо всех сил пытаются найти альтернативные источники энергии, которые могут заменить тепловую и ядерную энергию для производства электроэнергии. Это необходимо как для спасения земли от негативного воздействия загрязнения, так и для снижения затрат, которые приходится нести за использование электричества.

Люди пробуют новые методы от использования ветра до солнечной энергии, и некоторые из них даже показывают отличные результаты.В наших руках настоящая проблема, и мы должны продолжать попытки, чтобы найти что-то, что могло бы заменить традиционные энергоресурсы. Известное нам электрическое напряжение картофеля не лучше, чем у обычного элемента фонарика, но задействованный принцип может быть очень полезным для разработки более эффективных батарей в будущем.

Давайте посмотрим на науку, лежащую в основе этого инновационного энергоресурса:

На самом деле, совсем несложно определить, как получить электричество из картофеля.Картофель состоит из следующих элементов:

воды крахмала сахара микроэлементов (много ионов)

Поскольку картофель в основном состоит из воды и в нем много растворенных ионов, его можно легко использовать в качестве батарей. Ионы — это частицы, с которыми связан электрический заряд (положительный или отрицательный). С технической точки зрения, вы можете использовать практически любой фрукт одинаково. Теперь ионы можно использовать для выработки электричества с помощью электродов.

Итак, как мы можем использовать эту логику для выработки электроэнергии из картофеля?

По сути, мы хотим превратить картофель в гальванический или гальванический элемент.В ячейках этого типа происходит химическая реакция, в результате которой вырабатывается электричество.

Шаг 1. Во-первых, для выработки электричества из картофеля вам понадобятся:

большой картофель два провода два металлических стержня (как минимум)

Следуя типичному методу, который используется в физической лаборатории для выработки электроэнергии, нам понадобятся разные металлические стержни, которые можно использовать в качестве электродов или носителей электричества. Один из стержней может быть оцинкованным цинковым гвоздем, а другой — медным гвоздем, пенни или чем-нибудь из чистой меди.

Совет: проводящие стержни должны быть из разных металлов. Например, один стержень может быть цинковым, а другой — медным.

Шаг 2. Вставьте цинковый гвоздь и медный предмет в картофельную батарею (так мы называем это в этом эксперименте).

Убедитесь, что цинковые и медные предметы отделены друг от друга. Чем дальше они друг от друга, тем выше будет создаваемое напряжение.

Шаг 3. На этом этапе вы подключаете один конец первого провода к цинковому гвоздю, а другой конец — к отрицательной клемме (-) лампочки или часов, если хотите.Затем используйте второй провод, чтобы подключить медный стержень (или пенни) к положительной клемме (+) на лампочке или часах. В этот момент электронное устройство должно включиться (если в картофеле много ионов).

Электроны начнут перемещаться от цинкового гвоздя через провод к электронному устройству и от устройства к медному объекту. Электричество будет продолжать течь до тех пор, пока не будут израсходованы все реагенты. В значительной степени, когда все атомы цинка окисляются до ионов Zn, а все ионы меди восстанавливаются до атомов меди.

Шаг 4. Возможно, сначала вы захотите использовать вольтметр вместо часов или лампочки, чтобы убедиться, что картофель создает достаточное напряжение (разность потенциалов) для включения d-устройства. Итак, когда вы находитесь в месте, где нет света, вы можете использовать картофельное электричество для зарядки своего телефона.
