Как самостоятельно приспособить ходовые огни на авто?

Как правильно пользоваться световыми приборами автомобиля

Дальний свет

Дальний свет включаем в темное время суток, при недостаточной видимости и в туннелях. При этом Правила допускают пользоваться в этих случаях и ближним светом.

Дальний переключаем на ближний в следующих случаях:

— при встречном разъезде (за 150 метров до встречного автомобиля),

— при встречном разъезде на большем расстоянии, если водитель встречного автомобиля «поморгал» вам фарами,

— во всех случаях, когда ваш дальний может ослепить водителей встречных,

— в населенных пунктах, если дорога освещена.

Можно воспользоваться дальним светом и при обгоне. Пункт 19.11 ПДД позволяет водителю «поморгать» дальним для предупреждения об обгоне.

Ближний свет

Ближний свет фар, как и дальний, включаем ночью, в туннелях и при недостаточной видимости. Днем включаем ближний или ДХО (пункт 19.5 ПДД).

Кроме этого, пунктом 19.3 установлена возможность использования ближнего света при остановке и стоянке в темное время суток на неосвещенных участках или в условиях недостаточной видимости. В этом случае ближний свет используется как дополнение к габаритным огням.

Противотуманки

Противотуманки можно использовать в условиях недостаточной видимости, а также в ночное время на неосвещенных участках вместе с дальним или ближним светом фар. Передние противотуманные фары, кроме того, можно использовать и самостоятельно (вместо ближнего света или ДХО) при движении в светлое время суток (пункт 19.4 ПДД).

Стоит отметить, что ПДД разрешают использовать задние противотуманные фонари исключительно в условиях недостаточной видимости.

Обращаю внимание, что сам термин «недостаточная видимость» (видимость дороги менее 300 м в условиях тумана, дождя, снегопада и тому подобного, а также в сумерки) подразумевает лишь ухудшение видимости в связи с погодными условиями. Ни извилистая дорога, ни растущие вдоль обочины деревья (ограничивающие обзор и видимость), ни здания и сооружения к недостаточной видимости никакого отношения не имеют. Не забудьте еще, что ПДД запрещают совмещать задние противотуманки со стоп-сигналами

Не забудьте еще, что ПДД запрещают совмещать задние противотуманки со стоп-сигналами.

Спорные моменты

Давайте рассмотрим типичные случаи, когда инспектор ДПС обвиняет водителя в нарушении правил пользования световыми приборами.

В КоАП РФ за подобное нарушение предусмотрена ответственность в виде предупреждения или штрафа в 500 рублей (статья 12.20).

1. Вы видите в засаде экипаж ДПС и предупреждаете других водителей «морганием» дальним светом. Такие действия не возбраняются, так как прямого запрета на них в ПДД нет.

2. Ночью при въезде в населенный пункт по освещенной дороге вы не переключились на ближний. За это вас обоснованно привлекут к ответственности, так как необходимость переключиться на ближний установлена пунктом 19.2 ПДД. Если же дорога не освещена, можно продолжить движение на дальнем свете.

3. В светлое время суток для обозначения транспортного средства на дороге вы едете с передними противотуманками и так же проезжаете туннель. На выезде вас останавливает инспектор. Наказание будет справедливым. Ведь согласно пункту 19.4 противотуманки допускается использовать вместо ближнего света, тогда как пункт 19.1 говорит о необходимости включить дальний или ближний при проезде туннеля.

К слову, такая же ситуация и при движении с ДХО. Въезжая в туннель, нужно включить ближний или дальний. С ДХО по туннелю ехать нельзя.

4. Если вы в темное время суток не переключаетесь с дальнего на ближний при встречном разъезде, наказание будет справедливым. Даже если встречные вас об этом не просят, пункт 19.1 ПДД говорит о необходимости перехода на ближний не менее чем за 150 метров от встречного автомобиля.

5. Днем в населенном пункте вы двигаетесь с дальним светом фар. В этом случае состава нарушения нет, так как прямой запрет на использование дальнего света в населенном пункте один — темное время и освещенная дорога.

6. Движение по городу в темное время суток с ДХО повлечет за собой штраф. В этом случае ПДД однозначно требуют включать либо ближний (если дорога освещена), либо дальний, если освещения в населенном пункте нет.

7

Если на автомобиле не работает одна фара (не важно, ближний свет или дальний), к ответственности вас привлекут уже по другой статье — часть 1 статьи 12.5 КоАП РФ (наказание такое же — предупреждение или штраф 500 рублей)

Полезное видео

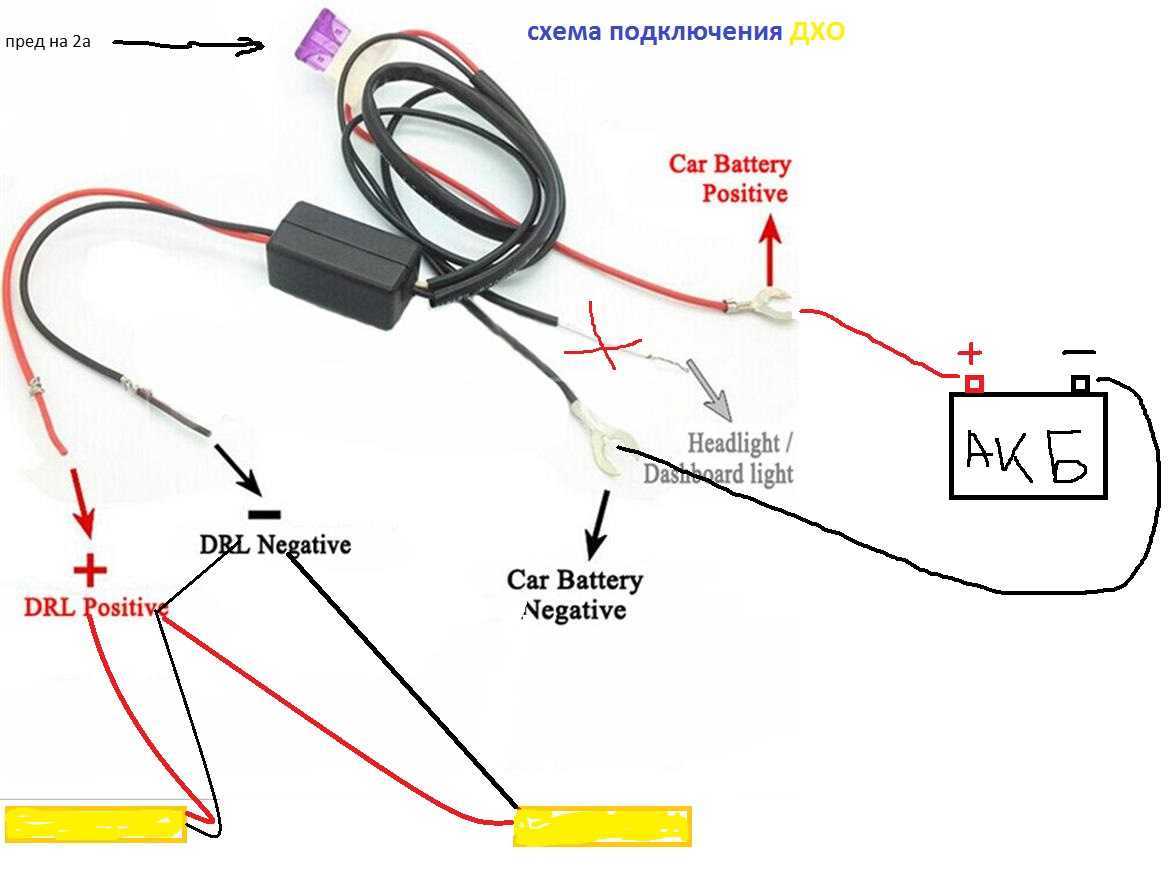

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Требования государственного стандарта

ГОСТ четко регламентирует то, как устанавливаются ДХО. Монтаж считается правильным лишь тогда, когда минимальное расстояние от огней до земли, составляет 200 миллиметров, а максимальное 1500 миллиметров. Между габаритами, расстояние не может быть меньше 600 миллиметров (если ширина машины меньше показателя в 1300 миллиметров, то этот промежуток равен 400 миллиметров).

Кроме того, в правилах описан и принцип функционирования светового оборудования. Так, лампы ДХО, загораются одновременно с запуском мотора. Ну а гаснуть такие устройства должны при включении основных осветительных приборов автомобиля.

Лайфхак: как подключить ДХО от генератора автомобиля?

С недавнего времени дневные ходовые огни – обязательная составляющая в списке базового оборудования любого нового автомобиля. Впрочем, владельцам устаревших машин расстраиваться не стоит – рынок автоаксессуаров предлагает различные альтернативы головному «ближнему», которые можно смонтировать своими силами.

Суть модернизации

Технология подключения ДХО от автомобильного генератора возникла не случайно. Ведь основные требования ГОСТ по вопросу функционирования DRL таковы:

• мощные светоизлучающие диоды должны обязательно выключаться при активировании головного света, в качестве которого выступают «ближний», «дальний» или световой поток от ПТФ;
• ДХО должны автоматически запускаться при передвижении органа, управляющего режимами работы двигателя, в положение «включено»;
• должна быть обеспечена возможность выключения ходовых огней без помощи постороннего инструмента, т.е. кнопкой.

В качестве инструментов и материалов для операции служат:

• обжимное устройство или пассатижи;
• кусачки, паяльник и нож;
• зажигалка или фен (необходимы для укладки термоусадочной ленты);
• двухжильный провод для соединения пары фонарей между собой;
• одиночные провода;
• четырехконтактное реле на 12 В;
• термоусадочная лента;
• пластиковые хомуты;
• предохранитель на 10 А;
• кнопка для принудительного отключения «автоматики».

Самая простая идеология подключения DRL не сложнее, чем установка подогреваемого сепаратора для дизтоплива. Она предполагает активирование огней при включении зажигания, и их выключение при остановке двигателя автомобиля. Ощутимый минус данного решения – неудовлетворение требованиям ГОСТа, ведь дневные ходовые огни горят вне зависимости от активности «головного» освещения и не могут быть деактивированы кнопкой.

Рассмотрим, как подключить ДХО от генератора через четырехконтактное реле:

• 87-й контакт подводится к плюсу дневных ходовых огней;
• 86-й контакт тянется на плюс габаритных огней;
• 85-й контакт подводится к плюсовому выводу от замка зажигания;
• 30-й контакт ведется к плюсовому выводу генератора (D+) через предохранитель 10А.

Непосредственно к минусовым выводам фонарей припаиваются и обжимаются клеммы под болт. Производится изоляция термоусадкой и клеммы прочно крепятся посредством болтового соединения к массе автомобиля. Кнопка принудительного выключения DRL встраивается между генератором и четырехконтактным реле, т.е. между 30 контактом и выводом D.

Схема работы системы такова:

1. При старте двигателя плюс от генератора поступает на реле и светодиоды загораются.
2. При включении габаритов DRL гаснут.

К сведению

• Альтернативой подключению от генератора может служить технология подсоединения от аккумуляторной батареи. В этом случае 30-й контакт подсоединяется к положительной клемме АКБ и ходовые огни загораются при включении зажигания.
• На 86-й контакт реле дополнительно можно присоединить «+» от ручника. Тогда при активировании стояночного тормоза ДХО будут гаснуть.

Схема с пятиконтактным реле предусматривает задействование только четырех контактов и может быть использована для подключения дневных ходовых огней на Лада Приора ВАЗ 2170. Выход №87 не используется. В остальном процедура присоединения DRL через реле такова:

• к 30-му контакту подводится плюс от вывода «D» генератора;
• на 85-й выход присоединяется плюсовой провод от габаритов;
• с контакта 87а снимается «+», который уходит на питание блоков дневных ходовых огней;
• 86-й вывод соединяется с массой автомобиля в любом подходящем месте.

Такое подключение ДХО от генератора предусматривает еще и использование кнопки. Управляющий механизм встраивается в магистрали между генератором и 30-м контактом реле. При включенной кнопке суть функционирования схемы выглядит следующим образом:

• при включении двигателя «+» от генератора идет через включенную кнопку на 30-й контакт реле, откуда ток поступает на положительные выводы DRL (отрицательные выводы подключены к массе), в результате чего светодиодные огни загораются;
• при использовании «габаритов» катушка между контактами 85 и 86 активируется и 30-й контакт соединяется с 87-м, на выход 87а ток не поступает и огни гаснут.

Подсоединение дневных ходовых огней к бортовой сети автомобиля осуществляется как через четырехконтактное реле, так и через пятиконтактное. При этом «+» силовой цепи берется с вывода D генератора. При таком положении дел фары активируются при включении двигателя. Реле позволяет отключать светодиодные огни при включении габаритных огней. В частном порядке отключать ходовые огни можно при включении «ближнего», взяв «+» с положительного контакта ближнего света вместо «габаритов».

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Как выбрать ДХО?

Требования, которые должны учитываться при установке ДХО, уже были описаны выше.

Если вы хотите, чтобы ваши ходовые огни соответствовали правилам дорожного движения и ГОСТу, стоит уделить особое внимание их выбору. Ведь от того, какой дорожный ходовой огонь вы решите установить на свое авто, будет многое зависеть

Самую качественную продукцию выпускают такие компании, как Hella и Philips Osram. Выбирать их стоит не только потому, что они соответствуют всем стандартам, но и потому, что они могут сделать ваше перемещение по дорогам наиболее безопасным. С продукцией выше представленных марок обычно не наблюдается проблем, когда автомобиль проходит диагностику на СТО. Приборы, произведенные кустарным способом, не могут соответствовать всем требованиям.

Обычно с установкой ДХО не возникает никаких сложностей. Единственное, что может вызвать у вас неудобство – это нарушение целостности конструкции автомобиля. Такая проблема наиболее часто встречается у водителей, которые покупали свой автомобиль еще до того, как закон об обязательном использовании ДХО начал действовать.

Если имеете старый автомобиль, на котором не предусмотрены ДХО, то вам придется собирать множество бумаг для получения разрешения на внесение изменений в ТС. Кроме того, вам придется приложить еще и немало усилий для того, чтобы поставить ходовые огни. Ведь для этого придется создавать отверстия в бампере и разбираться с электроникой.

• https://carnovato.ru/trebovaniya-k-dnevnym-khodovym-ognyam-gost-pdd/
• https://autobann.su/kak-sdelat-drl-v-shtatnye-fary.html
• https://pdd-helper.ru/zachem-nuzhny-dnevnye-hodovye-ogni/

Варианты схем

Итак, осуществить подключение можно несколькими способами.

1. Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
2. Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
3. Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Схема подключения 4-контактное реле

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

• во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
• как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

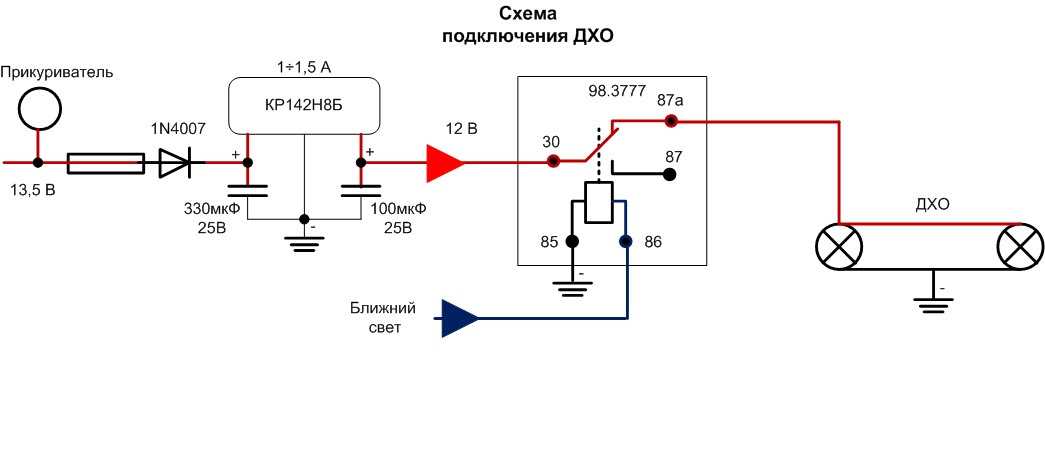

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема подключения 5-контактное реле

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

• запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
• огни загораются, минус соединен с любой частью кузова авто;
• когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

Схема подключения дхо с герконом

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.
