Как установить дхо на ваз 2110 и подключить к проводке

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

Пороги на Ниву: варианты установки своими руками, фото, чертежиРубрика:Тюнинг

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент

Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Самостоятельное подключение нештатных ДХО от генератора машины через четырехконтактное реле

В качестве инструментов и материалов для операции служат:

• обжимное устройство или пассатижи;
• кусачки, паяльник и нож;
• зажигалка или фен (необходимы для укладки термоусадочной ленты);
• двухжильный провод для соединения пары фонарей между собой;
• одиночные провода;
• четырехконтактное реле на 12 В;
• термоусадочная лента;
• пластиковые хомуты;
• предохранитель на 10 А;
• кнопка для принудительного отключения «автоматики».

Рассмотрим, как подключить ДХО от генератора через четырехконтактное реле:

• 87-й контакт подводится к плюсу дневных ходовых огней;
• 86-й контакт тянется на плюс габаритных огней;
• 85-й контакт подводится к плюсовому выводу от замка зажигания;
• 30-й контакт ведется к плюсовому выводу генератора (D+) через предохранитель 10А.

Непосредственно к минусовым выводам фонарей припаиваются и обжимаются клеммы под болт. Производится изоляция термоусадкой и клеммы прочно крепятся посредством болтового соединения к массе автомобиля. Кнопка принудительного выключения DRL встраивается между генератором и четырехконтактным реле, т.е. между 30 контактом и выводом D.

К сведению

• Альтернативой подключению от генератора может служить технология подсоединения от аккумуляторной батареи. В этом случае 30-й контакт подсоединяется к положительной клемме АКБ и ходовые огни загораются при включении зажигания.
• На 86-й контакт реле дополнительно можно присоединить «+» от ручника. Тогда при активировании стояночного тормоза ДХО будут гаснуть.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Установка ходовых огней на авто своими руками Аккумулятор дольше держит заряд, генератор его быстрее заряжает, и в целом его ёмкость падает дольше, то есть срок службы удлиняется. Спрашивайте, я на связи!

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

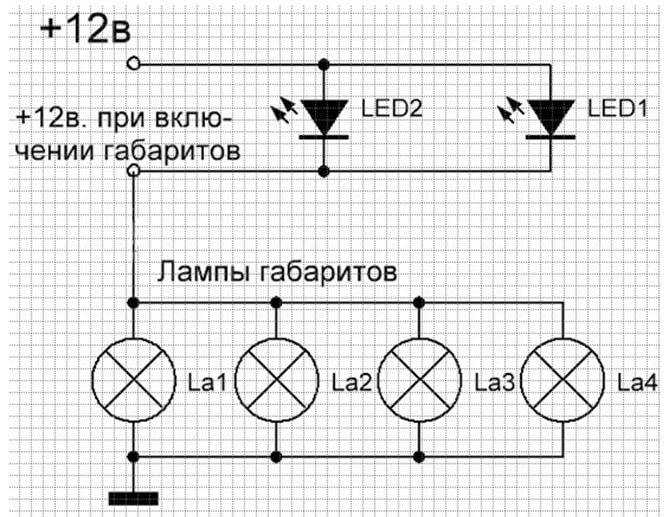

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

• 30 кидается на выводы «+» светодиодов;
• 85 идет на «плюс» к габаритам;
• 86 подключают на любой вывод геркона;
• 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Подготовка к установке ДХО

Шаг 1. Проверка комплектации

Перед установкой ДХО необходимо убедиться в полной комплектации всех элементов. В стандартный комплект входят фары, провода, реле, кнопка включения и крепежные элементы.

Шаг 2. Проверка работоспособности аккумулятора

Для установки ДХО необходимо, чтобы аккумулятор был в хорошем состоянии и имел заряд не менее 50%. Если аккумулятор разряжен, то перед подключением необходимо полностью зарядить его.

Шаг 3. Запоминание расположения кабелей

Перед началом установки необходимо запомнить расположение кабелей и проводов в машине, чтобы в дальнейшем не возникло проблем с подключением ДХО.

Шаг 4. Отключение аккумулятора

Перед подключением ДХО необходимо отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электронных систем машины. Для этого сначала отключите отрицательную клемму, а затем положительную.

Шаг 5. Расположение ДХО

Прежде чем начать установку, следует определить место расположения ДХО на автомобиле. Оптимальным местом установки является бампер, рядом с габаритными огнями.

Шаг 6. Крепление ДХО

После определения места установки необходимо прикрепить ДХО к автомобилю с помощью крепежных элементов, которые поставляются в комплекте. Крепления должны быть надежными и устойчивыми.

Шаг 7. Подключение проводов и кабелей

После установки ДХО следует подключить провода и кабели в соответствии с инструкцией к прибору. Затем следует подключить реле к проводу габаритных огней.

Шаг 8. Проверка работоспособности

После подключения необходимо проверить работоспособность ДХО, для этого подключите аккумулятор и проверьте включение и выключение прибора.

Основные аспекты настройки

Настройка и регулировка освещения включает в себя несколько этапов:

1. Сначала нужно удостовериться в том, что фары работают в нормальном режиме и включаются не одновременно с ближним освещением. Если это так, то правильно настроить свет не получится.
2. После этого нужно проверить, насколько надежно зафиксированы фары. Если оптика болтается, то, разумеется, регулировка будет бесполезной. Кроме того, необходимо также проверить давление в шинах — это показатель должен быть одинаковым, при этом авто должно стоять на ровной поверхности.
3. Для проведения регулировки вам потребуется не только ровная поверхность, но и место со сплошным забором или стеной перед ней. Найдя такое место, необходимо произвести замер расстояния от земли до оси установки ПТФ, а на стене перед машиной необходимо отметить это расстояние.
4. Машина ставится на расстоянии пяти метров от стены или забора, на этом процедуру подготовки можно считать практически оконченной. Для более точных показателей на водительское сиденье следует положить какой-то груз в соответствии с весом водителя. В среднем вес груза должен составлять около 75 кг. Для начала необходимо произвести регулировку расстояния между световыми потоками, оно должно составлять около 57.7 см от центральной вертикальной оси. Каждую фару необходимо настраивать отдельно, но при настройке одного фонаря второй должен быть закрыт куском бумаги или картона, подойдет любой непрозрачный материал.
5. После того, как расстояние будет выставлено, можно настроить высоту оптики. В данном случае также регулировка осуществляется на каждом фонаре по отдельности, при этом центр света должен соответствовать расположению осветительных компонентов. Непосредственно сама регулировка производится при помощи специального болта, который находится сбоку. Для этого в рамке можно найти соответствующее отверстие, в которое вставляется отвертка.

Основные советы касательно регулировке противотуманных огней приведены на видео ниже (автор ролика — канал Test Lab тесты Автоламп).

Не все автомобили марки ВАЗ-2110 с завода оборудуются противотуманными фарами. Исправить это довольно просто, хотя в отличие, например ВАЗ-2115, провода для подключения отсутствуют даже в салоне. В этой статье рассматривается, как подключить противотуманки ваз 2110 по заводской схеме, хотя и предлагается некоторое изменение.

Что Вам потребуется что бы подключить противотуманки ваз 2110?

Самое главное это сами фары и место их установки. Стандартная мощность фар обычно 55W, ставить более мощные не имеет смысла. Производитель фар так же имеет значения. Дешёвые фары обычно долго не служат.

Место установки так же имеет значение, если Вы планируете использовать не штатные места. Все ограничения по установке описаны в правилах дорожного движения.

Так же при подключении противотуманки ваз 2110 потребуются провода. В авто магазинах в продаже есть наборы в состав которых входят провода с фишками, реле и кнопка. Если таких наборов нет, то всё можно собрать самостоятельно.

Кнопку лучше поставить стандартную. Реле универсальное с четырьмя выводами. Наличие фишек не обязательно. Они нужны для удобства сборки и обслуживания. Для подключения так же необходимо будет обжать на концах проводов соединительные контакты типа мама-папа. Их так же продают в автомагазинах. Покупать такие контакты с проводами я не советую, лучше их обжать на проводах непосредственно при сборке, пассатижами.

Что касается проводов, то их можно приобрести в любом магазине электротоваров. Лучше всего использовать провод типа ШВВП-2. Он имеет две жилы многожильного медного провода в двойной изоляции и достаточно мягкий. Сечение достаточно 0,5 мм, но если планируете устанавливать лампы большей мощности, то лучше 0,75мм. Покупать провода в автомагазинах не советую, они дороже, а изоляция всегда одинарная.

Самостоятельное подключение нештатных ДХО от генератора машины через четырехконтактное реле

В качестве инструментов и материалов для операции служат:

• обжимное устройство или пассатижи;
• кусачки, паяльник и нож;
• зажигалка или фен (необходимы для укладки термоусадочной ленты);
• двухжильный провод для соединения пары фонарей между собой;
• одиночные провода;
• четырехконтактное реле на 12 В;
• термоусадочная лента;
• пластиковые хомуты;
• предохранитель на 10 А;
• кнопка для принудительного отключения «автоматики».

Самая простая идеология подключения DRL не сложнее, чем установка подогреваемого сепаратора для дизтоплива. Она предполагает активирование огней при включении зажигания, и их выключение при остановке двигателя автомобиля. Ощутимый минус данного решения – неудовлетворение требованиям ГОСТа, ведь дневные ходовые огни горят вне зависимости от активности «головного» освещения и не могут быть деактивированы кнопкой.

Рассмотрим, как подключить ДХО от генератора через четырехконтактное реле:

• 87-й контакт подводится к плюсу дневных ходовых огней;
• 86-й контакт тянется на плюс габаритных огней;
• 85-й контакт подводится к плюсовому выводу от замка зажигания;
• 30-й контакт ведется к плюсовому выводу генератора (D+) через предохранитель 10А.

Непосредственно к минусовым выводам фонарей припаиваются и обжимаются клеммы под болт. Производится изоляция термоусадкой и клеммы прочно крепятся посредством болтового соединения к массе автомобиля. Кнопка принудительного выключения DRL встраивается между генератором и четырехконтактным реле, т.е. между 30 контактом и выводом D.

Схема работы системы такова:

1. При старте двигателя плюс от генератора поступает на реле и светодиоды загораются.
2. При включении габаритов DRL гаснут.

К сведению

• Альтернативой подключению от генератора может служить технология подсоединения от аккумуляторной батареи. В этом случае 30-й контакт подсоединяется к положительной клемме АКБ и ходовые огни загораются при включении зажигания.
• На 86-й контакт реле дополнительно можно присоединить «+» от ручника. Тогда при активировании стояночного тормоза ДХО будут гаснуть.

Набор необходимых инструментов и материалов

Прежде чем произвести подключение ДХО от генератора, необходимо заранее подготовьте весь необходимый инструментарий, который может потребоваться в процессе.

Для правильного включения дневных огней вам потребуется:

• комплект ДХО;
• плоскогубцы;
• реле на 12 вольт;
• геркон;
• одножильный кабель;
• изолированный двухжильный кабель.

Когда все элементы и инструменты будут собраны, можно приступить к подключению. Ниже рассмотрим основные схемы, которые позволят произвести подключение оптики к бортовой сети авто, а именно – к генераторному узлу.

Схема 1

В данном случае включение ходовых огней будет производиться в автоматическом режиме сразу же после того, как водитель повернет ключ в замке зажигания. А отключение оптики, соответственно, будет производиться после остановки силового агрегата. Схема подключения приведена ниже. Следует учитывать, что плюсовой выход оптики необходимо подключать к замку зажигания, а ее отрицательный контакт – к кузову транспортного средства, то есть массе.

В принципе, схема довольно простая, поэтому справиться с ее реализацией сможет даже автовладелец, далекий от электротехники. Единственный важный момент – это внимательно проследить за тем, чтобы все было правильно подключено.

Схема 2

Данный вариант подключения ДХО фактически можно назвать разновидностью вышеописанной схемы. Только в данном случае все действия, хоть они практически аналогичны, выполняются с небольшой разницей. В частности, после активации головного освещения, то есть ближнего света, будет производиться отключение ходовых огней. В этом случае плюсовой контакт следует подключить так же, как в вышеописанном способе, однако минусовой выход необходимо будет подсоединить к положительному контакту фонарей ближнего света.

Схема 2 подлючения дневных огней

Такой подход обусловлен тем, что лампочка накаливания, которая применяется в большинстве современных транспортных средств для обеспечения ближнего освещения, обладает более пониженным сопротивлением. А через это сопротивление проходит более высокое напряжение. В момент активации фонарей ближнего освещения на отрицательных выводах дневных ходовых огней образуется плюс, в результате чего оптика автоматически отключается.

Следует также отметить, что данный вариант не особо сложен в реализации. От вас требуется только все сделать в соответствии со схемой, а именно – не перепутать и подключить правильно все выводы. В том случае, если в качестве габаритных огней вы используете лампочки накаливания, то данный принцип подключения можно использовать и для габаритов.

Схема 3

Еще один вариант для обеспечения подключения имеет более сложную схему, однако он также не особо сложный в реализации. В данном случае активация ДХО осуществляется непосредственно после запуска силового агрегата. Для обеспечения включения будут задействованы реле, аккумуляторная батарея, а также генераторный узел. Отрицательный вывод дневных огней следует подключить к массе, то есть кузову автомобиля, а положительный – с контактом реле, отмеченным цифрой 30.

Схема 3 для соединения оптики

Что касается реле, то его контакт с меткой 87 нужно подсоединить к положительному выводу аккумуляторной батареи. А контакт 85 для правильного соединения следует замкнуть на массу через оптику. Что касается метки 86, то ее надо соединить с герконом к одному контакту, а второй подключить к положительному выводу генераторного узла.

После выполнения этих действий надо будет завести двигатель и подвинуть геркон вокруг генераторного устройства таким образом, чтобы реле могло активироваться. Это будет способствовать активации ДХО. Далее, геркон следует установить в специальный термоолимер и зафиксировать на генераторе. Проследите за тем, чтобы геркон был зафиксирован непосредственно на той части узла, где срабатывает реле.

Схема 4

Данный вариант можно назвать разновидностью вышеописанного способа, он оптимально подойдет в том случае, если у вас нет геркона. В этом случае контакт под номером 86 нужно будет соединить с лампочкой аварийного давления моторной жидкости, которая расположена на контрольном щитке авто. При реализации такого способа оптика также будет активироваться после того, как запустится мотор, но этот метод более простой в исполнении (автор видео – канал DED).

Установка дневных ходовых огней

1. Берем кусок оргстекла (я взял полочку от старого ненужного принтера) и вырезаем две вот таких пластинки и делаем отверстия.
2. Дальше нам понадобятся реснички (я купил новые, чтобы не портить родные), баллончик грунтовки, краски, лака, баночка шпатлевки, эпоксидный клей.
3. Далее приступаем к работе. Размечаем и вырезаем канцелярским ножом на ресничке место под пластинки.
4. После вставляем пластинку и по краям прихватываем термоклеем. Затем остальные стыки заливаем эпоксидкой.

Как подсохнет, шпатлюем реснички

Со шпатлевкой работал первый раз, так что получилось не очень аккуратно.
Потом обрабатываем напильником и наждачной и вышло вот так.
Затем обезжириваем, грунтуем, красим в несколько слоев и покрываем лаком.
У светодиодов длинная резьбовая часть, будет упираться в стекло фары, поэтому отпиливаем осторожно лишнее и заливаем внутрь термоклеем.. Потом уже собираем на ресничке и еще промазываем термоклеем для надежности

Потом уже собираем на ресничке и еще промазываем термоклеем для надежности.

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

• Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
• Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
• Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
• Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

https://youtube.com/watch?v=ZecYBqip-lE

Как подключить дневные ходовые огни?

Как подключить дневные ходовые огни своими руками? Вариантов подключения оптики существует множество, мы уделим внимание наиболее востребованным из них

Вариант 1

Для начала рассмотрим автоматическое включение ДХО своими руками с отключением при остановке двигателя. Схема представлена выше, она на 100% соответствует всем нюансам ПДД. Следует также отметить, что эта схема проверялась на всех ТС российского производства. В данном случае источником данных о движении машины является датчик скорости.

Выходы 1-1 необходимо подсоединить своими руками к участку цепи от переключателя ближнего света к выходу 85. Если когда авто стоит с включенным зажиганием вы желаете, чтобы в нем были активированы ближние огни, а не габаритная оптика, то контакты следует подключить параллельно. Для реализации схемы может применяться любое реле, обладающее размыкающей парой контактов.

Вариант 2

Обратите внимание — датчик давления масла, через который будет поступать сигнал, должен быть полностью исправным. Если регулятор будет выдавать неверную информация о давлении масла, работа системы может быть нарушена

Следует отметить, что в качестве оптики в этом случае вполне возможно применять противотуманки или ближние огни.

Вариант 3

Далее, необходимо демонтировать и разобрать контрольный щиток приборов, контакт подключается с выходом Х1. Затем надо демонтировать кнопку, через которую будет активироваться оптика. Другой конец провода необходимо вмонтировать в разъем. Затем клавишу можно вмонтировать обратно и посмотреть, как она работает (автор видео — Вячеслав К).

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Где взять плюс под капотом для дхо – АвтоТоп Если лампочки ДХО и поворотник конструктивно расположены в одной лампе, у них всё равно есть разные контакты, которые подключаются по приложенной схеме. Спрашивайте, я на связи!
