Светодиодный прожектор с датчиком освещенности

Виды

Вариантов исполнения уличных прожекторов, которые оснащены датчиком движения, много, выбрать есть из чего. Среди популярных:

Светодиодные со встроенным датчиком движения. Применяются они чаще всего для подсветки подъезда автомобиля к гаражу или к дому. За счет возможности регулировки чувствительности его удается подстроить под свои потребности. При этом он реагирует на объекты определенного размера. Для таких фонарей возможна подстройка и других параметров, к примеру, временных рамок, то есть времени, сколько он будет светиться после срабатывания.

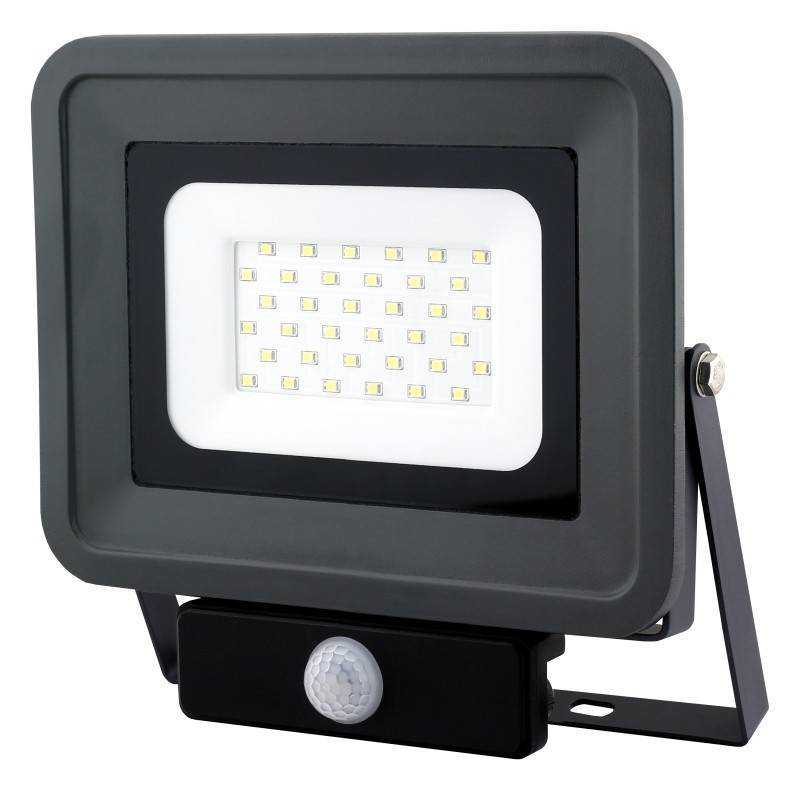

Прожектор с датчиком движения и светодиодом

Прожектор с ДД на солнечных батареях. Удобно его использование, если к электрической сети подключиться нет возможности или это делать неудобно. Освещает территории, где необходим автономный источник света. Солнечная панель – отдельный элемент, ее требуется закрепить так, чтобы на нее попадало максимальное количество солнечных лучей. В дневное время такой аккумулятор накопляет солнечную энергию, а в темное время суток отдает ее, за счет чего прожектор светит без подключения к электрической сети. Принцип работы таких детекторов такой же, как и у других приборов с датчиком присутствия.

Автономный прожектор с солнечной батареей

Прожектор с галогеновой лампой. В нем установлен инфракрасный датчик движения, который реагирует на излучение тепловой энергии от объекта. Дальность действия такого прибора достигает 12 м, причем функциональность его не теряется даже при отрицательных температурах, осадках, понижении температуры.

Прожектор с галогенной лампой и ДД

Фонарики с люминесцентными лампами есть смысл использовать, если нет слишком высоких требований касательно световой яркости лучей. Что касается галогенных, то они подходят для подсветки больших площадей, так как их мощность достигает нескольких киловатт.

Также стоит выделить следующие модели прожекторов с датчиками движения:

• Прожектор и датчик в одном корпусе. Самая бюджетная модель, которая пользуется популярностью для установки на дачном участке.
• Датчик закреплен на прожекторе, но в отдельном корпусе. Его можно установить над входной дверью в частном доме.
• Датчик отдельно от прожектора. Датчик может монтироваться в любом удобном месте.

Настройка работы датчика движения

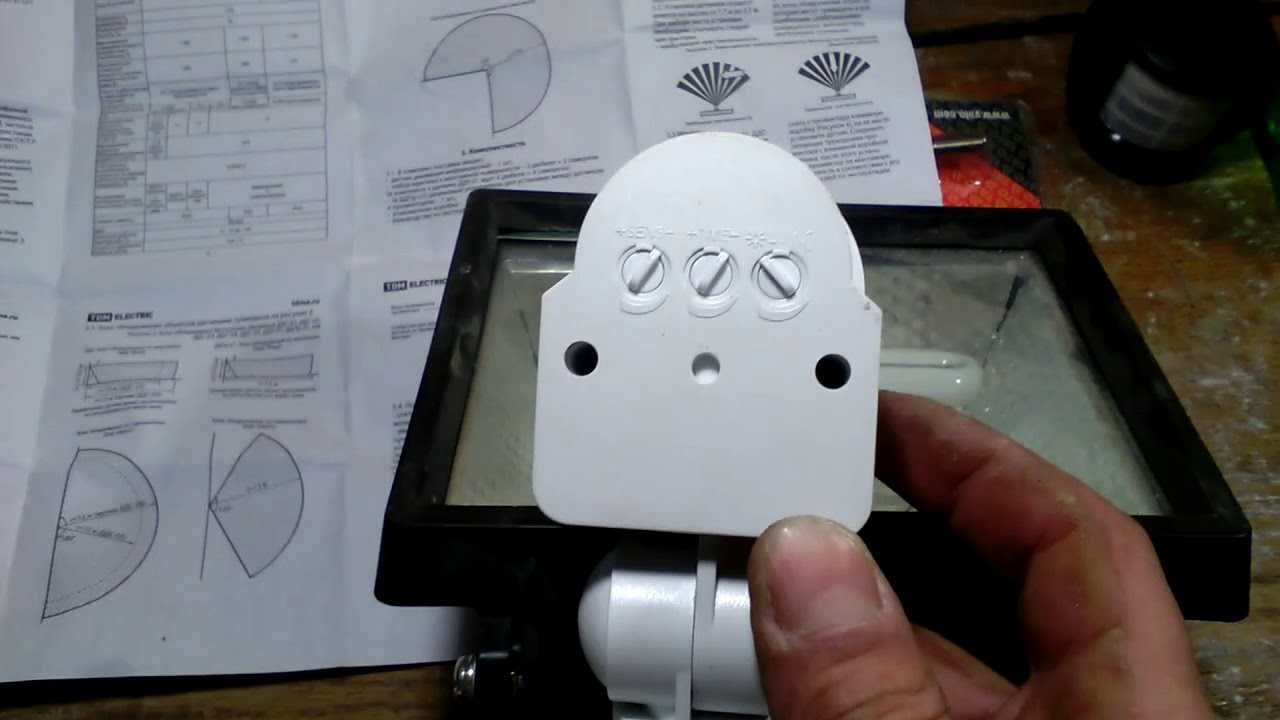

Положение непосредственно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса датчика. То есть можно менять контролируемый участок территории. Благодаря этому прожектор с встроенным или жестко закрепленным управляющим устройством можно установить таким образом, чтобы его луч освещал нужное место, а сам он включался при перемещении, происходящем под некоторым углом к нему.

Возможность такой регулировки надо выяснить еще при монтаже осветительного прибора и сразу его максимально сориентировать в нужном направлении, исходя из допустимой настройки угла зоны обзора датчика. Последний тоже надо развернуть в предполагаемую сторону возникновения движения.

Регулировка работы датчика

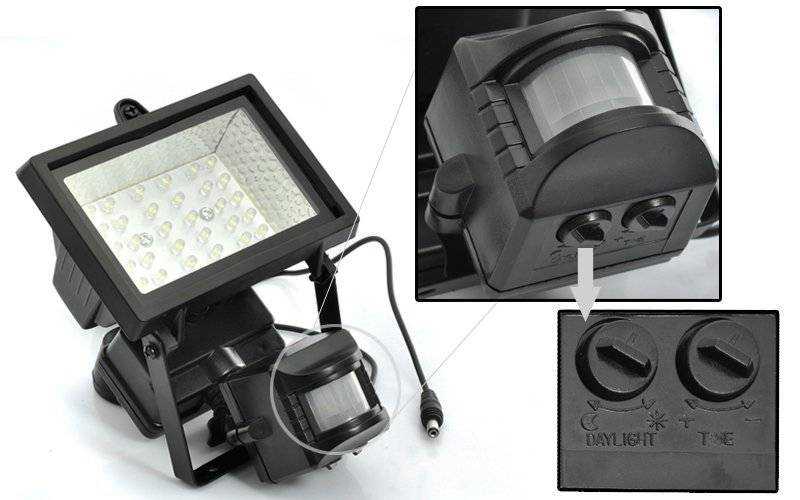

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика. Их может быть 2 или 3. Это зависит от модели датчика. Обязательно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если установлен в крайнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прожектор с датчиком движения должен включаться в помещении с плохим естественным освещением.

Time – для регулировки времени, на которое будет включаться освещение, если не произойдет повторной фиксации движения. В зависимости от модели датчика диапазон настройки составляет от 5–30 секунд до 2–15 минут.

Третий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у насколько крупного объекта будет зафиксировано перемещение. При установке высокой чувствительности прожектор может включаться даже от качающихся веток. Так что при большом количестве ложных срабатываний чувствительность стоит уменьшить.

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

• черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
• красный либо коричневый к Ф или L – это фаза;
• желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Почему светодиодные прожекторы с датчиком движения – лучшее решение для улицы?

• Значительная экономия электроэнергии.
• Более долгий срок жизни LED-лампы по сравнению с обычной.
• Простота установки и эксплуатации.
• Возможность использования в качестве световой сигнализации.
• В большинстве устройств имеется защита от воздействия окружающей среды (дождя, снега, ветра).
• Экологическая безопасность — светодиодные лампы и прочие составные части светильника не токсичны и не требуют специальных условий утилизации.

Мы всегда рады помочь с выбором светодиодных прожекторов как розничным, так и оптовым покупателям. Наши специалисты помогут рассчитать необходимые характеристики светильника в зависимости от места, где он будет установлен. Если Вы находитесь в Москве, по запросу будет выполнена доставка и монтаж приборов.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

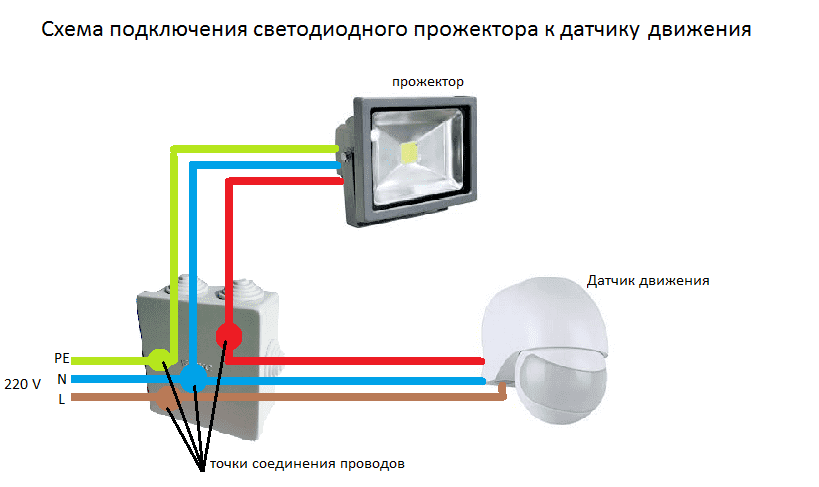

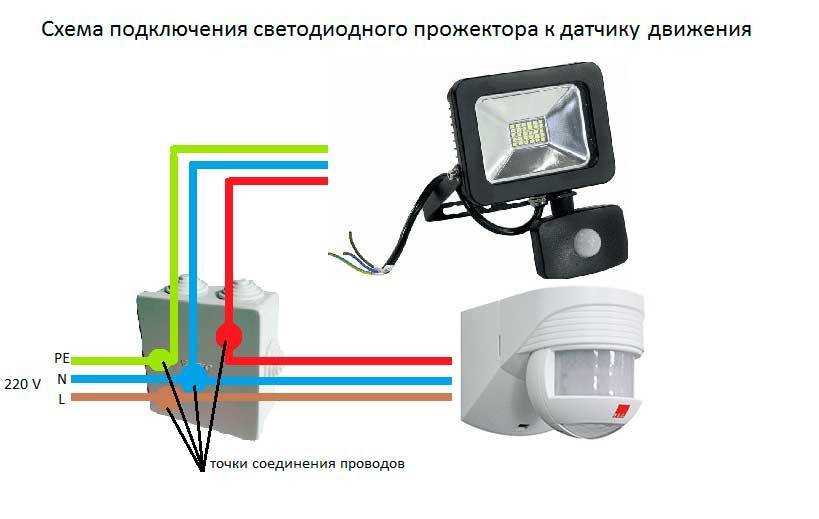

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Светодиодные лампы с датчиком движения

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

• Устойчивость к износу при частом срабатывании датчика движения;
• Низкое энергопотребление;
• Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
• Не вызывают перегрузки сети при включении;
• В некоторых моделях имеется постоянная дежурная подсветка;
• Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

• Белые – для уличного освещения;
• Нейтрально-белые – предназначены для освещения производственных помещений;
• Желтые – излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
• Разноцветные – для декоративного освещения.

В основе LED ламп лежит матрица с мощными светодиодами, работающими на низком напряжении. Для получения рассеянного заполняющего света в лампе предусмотрена установка оптического рассеивателя, который закрывает матрицу со светодиодами. Светодиоды имеют свойство нагреваться при работе, поэтому в LED лампах устанавливаются специальный радиатор охлаждения, который отводит избыточное тепло.

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

• Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
• Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

• Отсутствие шума при срабатывании датчика движения;
• Яркость свечения;
• Температурный диапазон света 5700-6300К;
• Рабочие температуры от -20 до +50°C;
• Небольшая мощность – к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
• Минимальное напряжение питания 180В, максимальное 240В;
• Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

• Вблизи труб отопления и кондиционеров – воздействие положительных и отрицательных температур;
• В местах частого прохождения транспорта – тепло от двигателей;
• Рядом с вентиляторами и деревьями – движущиеся лопасти и качающиеся ветви;
• В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.

С этим читают:

Понятие об уличных датчиках движения

Прожектор с датчиком движения: особенности выбора, принцип работы и подключение

Светодиодный фонарь с датчиком движения: основные характеристики и нюансы выбора

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.

• Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
  1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
  2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
• Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

• Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
• Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Виды прожекторов

Светодиодные системы, предназначенные для уличного освещения, представлены разнообразными вариантами, среди которых можно выделить следующие:

• Светодиодные прожекторы, конструкция которых включает датчик движения. Они обеспечивают подсветку для автотранспорта, приближающегося к частному дому или гаражу. Можно отрегулировать чувствительность, исходя из конкретных условий эксплуатации. При необходимости настраивается и период времени, в течение которого светильник будет гореть после срабатывания датчика.
• Прожекторы, использующие датчики движения, работающие от солнечных батарей. Такая схема очень удобна, когда отсутствует возможность подключения к электрической сети. Используются для освещения территорий, на которых установлены источники света, функционирующие в автономном режиме. Монтаж солнечной панели производится отдельно так, чтобы она захватывала максимальное количество солнечного излучения. В дневное время энергия накапливается и расходуется с наступлением темноты.
• Прожекторы с галогеновыми лампами, оборудованные инфракрасными датчиками движения, реагирующими на тепловое излучение объекта. Данные приборы действуют на расстоянии до 12 метров без потери функциональности при низких температурах и других неблагоприятных погодных условиях.

В уличном освещении чаще всего используются LED-прожектор с датчиком, а также светильники со светодиодными или галогеновыми лампами, а люминесцентные почти не встречаются. Лампы накаливания в современных прожекторах применять нецелесообразно из-за высокого расхода электроэнергии. Их замена сопряжена с существенными трудностями, а из строя они выходят очень часто.

Виды прожекторов и порядок выбора

Среди известных моделей прожекторов с ДД выделяются следующие виды:

• приборы, работающие с лампочками накаливания или на энергосберегающих источниках света;
• более эффективные галогенные прожекторы;
• светодиодные устройства, рассчитанные на напряжение не более 12 Вольт.

Каждая из разновидностей прожекторов с датчиком движения для улиц имеет свои преимущества и недостатки, учет которых в процессе выбора очень важен. При прочих равных условиях предпочтение отдается той модели, которая лучше всего подходит для охраняемого участка.

В различных типах осветителей с датчиками предусмотрена регулировка чувствительности для подгонки ее под конкретные условия эксплуатации. После правильного ее выставления приборы реагируют только на объекты определенного размера. Кроме того, в некоторых моделях допускаются временные подстройки, определяющие задержку выключения прибора после срабатывания.

Промокоды со скидками на светильники

Чтобы выбрать подходящую для установки на улице модель прожектора с ДД следует придерживаться двух правил. В первую очередь нужно определиться с используемым в нем осветителем, от выбора которого зависит эксплуатационная надежность устройства

Во-вторых, важно ознакомиться с параметрами датчика движения, удовлетворяющими все предъявляемые к нему требованиям

Прожектор с датчиком движения и освещенности: принцип работы и виды
В комбинированных датчиках совмещаются несколько способов обнаружения движения. Наиболее удачным при этом считается совместная работа ИК и микроволнового датчиков. Параллельно работающие каналы обнаружения движения делают работу комбинированного датчика наиболее эффективной и точной.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Действие этих приборов основано на изменении температурного фона в случае появления человека или животного в зоне чувствительности элемента. Если же вам что-то непонятно, пишите мне!

Установка уличного прожектора своими руками.

Тут надо прежде всего сказать о неудачном, по моему мнению, креплении прожекторов с такой конструкцией. Я говорю о кронштейне (монтажной планке), который держит прожектор. Единственное преимущество такого крепления – возможность вращения, если закрепить кронштейн только в центральной точке (через отверстие посередине).

Крепеж, который идет в комплекте с такими прожекторами, совершенно никуда не годится. Он просто проваливается в дырки в кронштейне. Поэтому кулечек с китайскими дюбельками и саморезиками смело выкидываем, а для надежного монтажа нам понадобится:

1. дюбель диаметром 6 мм (лучше длиной не менее 40 мм – 3 шт.
2. саморез с прессшайбой (белый, острый) – 3 шт.
3. шайба усиленная (широкая) на М5 или М6 – 3 шт.

Вот примерно что должно получиться (с шайбами немного не угадал, нужных не было под рукой):

20_Монтажная планка прожектора

На нижний кабель в гофре не обращайте внимания, он к делу не относится.

Прикручиваем прожектор к кронштейну болтами (см. фото 6, 7). Подключаем питание.

21_Уличный прожектор установлен

Включаем питание, шевелимся:

22_Прожектор в действии

Фото сделано ночью.

При потреблении всего 10 Ватт яркость вполне достаточна, чтобы хорошо осветить площадку перед крыльцом.

В заключение рекомендую для датчика движения использовать расширенную схему включения, которая позволяет управлять таким датчиком как угодно.

Принцип работы датчиков и совмещение с прожектором

Уличный прожектор – важный элемент освещения, его удобно монтировать на некоторых объектах. Область применения таких устройств широка:

• частные дома, коттеджи;
• промышленные объекты;
• парки;
• улицы;
• мосты;
• туннели;
• пешеходные переходы;
• разные охраняемые территории;
• автостоянки;
• архитектурные объекты.

Кроме того, диодные прожекторы используют как резервный источник света для улицы. Наиболее удобными в эксплуатации являются устройства с сенсорами, которые активируют подсветку в нужный момент. К ним относятся прожекторы с датчиками движения. Изделие состоит из блока питания, корпуса, лампочек, проводов, для установки используется кронштейн. Для регулировки светового потока в прожекторе есть специальные отражатели. Также конструкция предусматривает наличие патрона для лампочки, защитного стекла, рефлектора.

Датчик движения обеспечивает комфорт управления прожектором. Для включения-выключения подсветки не требуется непосредственного участия пользователя. Прибор сам подключится, реагируя на движение в определенном радиусе. Поэтому при регулярном перемещении людей на объекте монтировать такое светотехническое оборудование не стоит. Идеальной установка прожекторов будет на объектах с малой ночной проходимостью, например, во внешней зоне складов.

Каков принцип работы датчика? Реакция наступает, когда в зоне детекции (обычно до 12 метров) начинается движение. Сенсоры работают путем улавливания ультразвука, электромагнитного излучения. Тепловые потоки собираются особой линзой Френеля, потом фокусируются и подаются на инфракрасный сенсор. Там данные обрабатываются специальными электронными устройствами. Если датчик прибора дополнительно реагирует на освещенность, его подключение произойдет даже без движения, по мере наступления темноты. Днем фотоэлементы отключат прибор.

Установка

Устанавливать прожектор можно на любой плоской поверхности. Зачастую для этого используются столбы или стена сооружения. Метизы следует подбирать надежные, чтобы они выдерживали вес прожектора. Дополнительное укрепление осуществляется при помощи хомутов. Как вариант, можно его интегрировать в нишу. Размещать сенсор требуется так, чтобы он был недоступен для злоумышленников, и при этом зона охвата была максимально возможной исходя из его технических характеристик.

Подключение

Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.

Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.

Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.

Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.

Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля

Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит

Схема подключения выглядит так:

Основное внимание следует уделить соединению кабелей с соответствующей маркировкой. Коричневый соединяется с фазным, красный – к выводу из прожектора. Второй провод прибора и синий кабель к нулевому

Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя

Второй провод прибора и синий кабель к нулевому. Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя.

Настройка

Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно

Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора. Конкретней:

Конкретней:

1. Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
2. Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
3. Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.

Выводы

Покупать дешевые (ширпотребные) led лампы, светильники и прожекторы можно только в одном случае, если вы их будете использовать редко и большую часть времени они будут у вас где-нибудь пылиться. Низкое качество повышает вероятность преждевременного выхода из строя, из-за проблем с блоком питания или ледом.

Если не знаете, как сделать правильный выбор, то лучше потратьте немного времени на консультацию у специалиста, потраченное время многократно окупится. Как говорил Генри Форд: «Я не настолько богат, чтобы покупать плохие вещи».

Надеюсь, вам понятно какими параметрами необходимо оперировать при выборе действительно хорошей светотехники.
