Все о радиаторах для светодиодов

Типы радиаторов

Некоторые соображения относительно пассивных тепловых конструкций, т.е радиаторов для светодиодов, для обеспечения хорошего управления температурой при работе светодиодов высокой мощности включают в себя:

Клей

Клей обычно используется для склеивания светодиодов и платы, а также платы и радиаторов. Использование теплопроводящего клея может дополнительно оптимизировать тепловые характеристики.

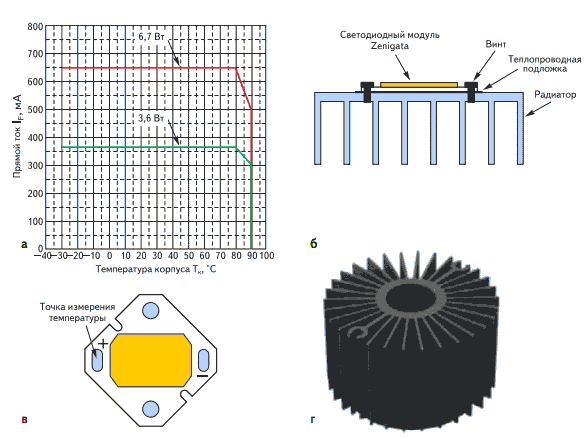

Радиатор

Радиаторы обеспечивают путь для прохождения тепла от светодиодного источника к внешней среде. Радиаторы могут рассеивать энергию тремя способами: проводимость (передача тепла от одного тела к другому), конвекция (передача тепла от твердого тела к движущейся жидкости, которая для большинства применений СИД будет воздухом) или излучение (передача тепла от двух тел различных температур поверхности через тепловое излучение ).

• Материал – Теплопроводность материала, из которого сделан радиатор, напрямую влияет на эффективность рассеивания за счет теплопроводности. Обычно это алюминий , хотя медь может использоваться с преимуществом для плоских радиаторов. Новые материалы включают термопласты, которые используются, когда требования к теплоотдаче ниже, чем нормальные, или сложная форма получит преимущество от литья под давлением, а также решения из натурального графита, которые обеспечивают лучшую теплопередачу, чем медь, с меньшим весом, чем алюминий, плюс возможность формования в комплекс. двумерные фигуры. Графит считается экзотическим решением для охлаждения и имеет более высокую стоимость производства.
• Форма – Термический перенос происходит на поверхности радиатора. Поэтому радиаторы должны иметь большую площадь поверхности. Эта цель может быть достигнута путем использования большого количества мелких ребер или увеличения размера самого радиатора.

Зависимость теплопроводности радиатора для светодиодов от формы

Хотя большая площадь поверхности приводит к лучшей эффективности охлаждения, между ребрами должно быть достаточно места, чтобы создать значительную разницу температур между ребром и окружающим воздухом. Когда ребра стоят слишком близко друг к другу, воздух между ними может стать почти такой же температуры, как ребра, так что передача тепла не произойдет. Следовательно, большее количество ребер не обязательно приводит к лучшей производительности охлаждения.

• Отделка поверхности – тепловое излучение радиаторов является функцией отделки поверхности, особенно при более высоких температурах. Окрашенная поверхность будет иметь большую излучательную способность, чем яркая, неокрашенная. Эффект наиболее заметен в плоских радиаторах, где около трети тепла рассеивается излучением. Кроме того, идеально плоская область контакта позволяет использовать более тонкий слой термопласта, что уменьшит тепловое сопротивление между радиатором и светодиодным источником. С другой стороны, анодирование или травление поверхности контакта также уменьшает тепловое сопротивление.
• Способ монтажа – крепления радиатора с помощью винтов или пружин часто лучше, чем обычные зажимы, теплопроводящий клей или клейкая лента.

Популярные статьи Открытка день рождения аппликация открытка гербарий бумага газетная картон клей ленты листья соломка

Для теплообмена между светодиодными источниками мощностью более 15 Вт и радиатором рекомендуется использовать материал теплопроводности интерфейса с высокой теплопроводностью (TIM), который создаст тепловое сопротивление на границе раздела ниже 0,2 К / Вт. В настоящее время наиболее распространенным решением является и материал с фазовым переходом , который наносится в виде твердой прокладки при комнатной температуре, но затем превращается в густую желатиновую жидкость, когда она поднимается выше 45 ° C.

Материалы для изготовления

Радиаторы для охлаждения светодиодов различаются по конструкции и материалу.

Окружающий воздух может принять не более 5-10 Вт с единичной поверхности

При выборе материала для изготовления радиатора следует принять во внимание выполнение следующего условия: теплопроводность его должна быть не менее 5-10 Вт. Материалы с меньшим параметром не смогут обеспечить передачу всего тепла, которое может принять воздух. Для изготовления радиаторов традиционно используют алюминий, медь или керамику

В последнее время появились изделия, выполненные из теплорассеивающих пластмасс

Для изготовления радиаторов традиционно используют алюминий, медь или керамику. В последнее время появились изделия, выполненные из теплорассеивающих пластмасс.

Рекомендуем Вам также более подробно прочитать про импульсный блок питания своими руками.

Алюминиевые

Основным недостатком алюминиевого радиатора является многослойность конструкции. Это неизбежно приводит к возникновению переходных тепловых сопротивлений, преодолевать которые приходится с помощью применения дополнительных теплопроводящих материалов:

• клейких веществ;
• изолирующих пластин;
• материалов, заполняющих воздушные промежутки и пр.

Алюминиевые радиаторы для светодиодов 1 вт

Медные

Медь обладает большей теплопроводностью, чем алюминий, поэтому в некоторых случаях ее использование для изготовления радиаторов оправдано. В целом же данный материал уступает алюминию в плане легкости конструкции и технологичности (медь – менее податливый металл).

Изготовление медного радиатора методом прессования – наиболее экономичным – невозможно. А обработка резанием дает большой процент отходов дорогостоящего материала.

Медные радиаторы

Керамические

Одним из наиболее удачных вариантов теплоотводчика является керамическая подложка, на которую предварительно наносятся токоведущие трассы. Непосредственно к ним и подпаиваются светодиоды. Такая конструкция позволяет отвести в два раза больше тепла по сравнению с металлическими радиаторами.

Лампочка с керамическим радиатором

Пластмассы теплорассеивающие

Все чаще появляется информация о перспективах замены металла и керамики на терморассеивающую пластмассу. Интерес к этому материалу понятен: стоит пластмасса намного дешевле алюминия, а ее технологичность намного выше. Однако теплопроводность обычной пластмассы не превышает 0,1-0,2 Вт/м.К. Добиться приемлемой теплопроводности пластмассы удается за счет применения различных наполнителей.

При замене алюминиевого радиатора на пластмассовый (равной величины) температура в зоне подвода температур возрастает всего на 4-5%. Учитывая, что теплопроводность теплорассеивающей пластмассы намного меньше алюминия (8 Вт/м.К против 220-180 Вт/м.К), можно сделать вывод: пластический материал вполне конкурентоспособен.

Лампочка с радиатором из термопластика

Таблица – Сравнение теплопроводности различных материалов

Материал	Теплопроводность, Вт/м.К
Алюминий	120-240
Медь	401
Керамика	15-40; 100-200
Теплорассеивающие пластмассы	1 – 40
Термопаста	0,1 – 10

Материалы изготовления радиаторов

В настоящее время охлаждение мощных светодиодов производят преимущественно на радиаторах из алюминия. Такой выбор обусловлен лёгкостью, низкой стоимостью, податливостью в обработке и хорошими теплопроводящими свойствами этого металла. Монтаж медного радиатора для светодиода оправдан в светильнике, где первостепенное значение имеют размеры, так как медь в два раза лучше рассеивает тепло, чем алюминий. Свойства материалов, которые наиболее часто используются для охлаждения мощных светодиодов, рассмотрим более детально.

Алюминиевые

Коэффициент теплопроводности алюминия находится в пределах 202–236 Вт/м*К и зависит от чистоты сплава. По этому показателю он в 2,5 раза превосходит железо и латунь. Кроме этого, алюминий поддаётся разным видам механической обработки. Для увеличения теплоотводящих свойств алюминиевый радиатор анодируют (покрывают в чёрный цвет).

Медные

Теплопроводность меди составляет 401 Вт/м*К, уступая среди других металлов лишь серебру. Тем не менее медные радиаторы встречаются намного реже алюминиевых, что обусловлено наличием ряда недостатков:

• высокая стоимость меди;
• сложная механическая обработка;
• большая масса.

Применение медной охлаждающей конструкции ведёт к увеличению себестоимости светильника, что недопустимо в условиях жёсткой конкуренции.

Керамические

Новым решением в создании высокоэффективных теплоотводов стала алюмонитридная керамика, теплопроводность которой составляет 170–230 Вт/м*К. Этот материал отличается низкой шероховатостью и высокими диэлектрическими свойствами.

С применением термопластика

Несмотря на то что свойства теплопроводных пластмасс (3–40 Вт/м*К) хуже, чем у алюминия, их главными преимуществами являются низкая себестоимость и лёгкость. Многие производители светодиодных ламп используют термопластик для изготовления корпуса. Однако термопластик проигрывает конкуренцию металлическим радиаторам в проектировании светодиодных светильников мощностью более 10 Вт.

Это интересно: Подключение диммера с выключателем к люстре и светильникам: описываем в общих чертах

КАК РАССЧИТАТЬ РАДИАТОР ДЛЯ СВЕТОДИОДА

Расчет радиатора для светодиода осуществляется не по площади поверхности, а по полезной площади рассеивания. Чем она больше, тем интенсивнее устройство будет передавать тепло воздуху. Еще необходимо учитывать подводимую мощность. Если светодиод будет использоваться на полную мощность, то и в охлаждении он будет нуждаться сильнее

Не менее важно учитывать, где устройство будет расположено: на улице или в помещении

Методика профессионального расчета учитывает несколько важных факторов:

• показатели окружающего воздуха;
• модификация радиатора;
• материал теплоотводчика;
• площадь рассеивания.

Но такие характеристики учитываются обычно проектировщиками, которые разрабатывают теплоотвод. В бытовых условиях можно воспользоваться более простой формулой. Она предполагает вычисление максимальной рассеиваемой мощности теплообменника.

Ф = а · S · (Т1 – Т2),

где Ф – величина теплового потока, S – площадь поверхности радиатора (всех теплоотводящих поверхностей), Т1 и Т2 – температура среды, отводящей тепло, и температура нагретой поверхности соответственно, а – коэффициент теплоотдачи (условно принимается 6-8 Вт/м2·К).

При расчете площади поверхности теплоотводчика нужно учитывать следующее:

• У пластинчатых и ребристых радиаторов есть 2 поверхности для отвода тепла, поэтому в формуле это будет не S, а 2S.
• У игольчатых радиаторов площадь поверхности теплоотвода определяется как длина окружности (π · D), которую умножили на высоту (H).

Есть более простая формула расчета площади радиатора для светодиода, которая популярна среди пользователей интернета как экспериментальная. Она применима для алюминиевых радиаторов и выглядит следующим образом:

Sох = (22 – (М · 1,5) · W,

где Sох – площадь охладителя, М – не задействованная мощность светодиода (Вт), W – подведенная мощность (Вт). Получаемой по формуле площади достаточно для естественного охлаждения светодиода без применения кулера. Применяя формулу для расчета медного радиатора, площадь необходимо уменьшить в 2 раза.

Можно не производить расчет радиатора охлаждения светодиода, а воспользоваться усредненными данными, которые отражают зависимость площади от мощности. Для алюминиевых радиаторов актуальны следующие значения:

• 1 Вт – 10-15 см2;
• 3 Вт – 30-50 см2;
• 10 Вт – 1000 см2;
• 60 Вт – 7000-7300 см2.

Указанная площадь радиатора светодиода имеет достаточно большой разброс, поэтому данные считаются приблизительными, что нужно учитывать при выборе подходящего устройства

Как закрепить светодиод

Существует два основных способа крепления, рассмотрим оба из них.

Первый способ

– это механический. Он заключается в том, чтобы прикрутить светодиод саморезами или другим крепежом к радиатору, для этого нужна специальная подложка типа «звезда» (см. star). К ней припаивается диод, предварительно смазанный термопастой.

На «пузе» у светодиода есть специальный контактный пятачок диаметром как сигарета типа slim. После чего к этой подложке припаиваются питающие провода, и она прикручивается к радиатору. Некоторые светодиоды поступают в продажу уже закреплённые на переходной пластине, как на фото.

Второй способ

– это клеевой. Он пригоден как и для монтажа через пластину, так и без неё. Но метал к металлу крепить не всегда получается, чем приклеить светодиод к радиатору? Для этого нужно приобрести специальный термопроводящий клей. Он может встречаться как в хозяйственной, так и в магазине радиодеталей.

Выглядит результат такого крепления следующим образом.

Конструкция светодиода, варианты исполнения

Светодиод COB 10 W представляет собой компактный модуль, выполненный по технологии chip-on-board. Принципиальное отличие от SMD заключается в том, что несколько кристаллов вместе размещаются на плате и покрываются общим слоем люминофора. Это значительно снижает стоимость матрицы. Состоит она из 9 кристаллов: три параллельные цепочки по три последовательно подключенных кристалла в каждой. Внешне LED 10 W могут отличаться формой токопроводящей подложки. Например, светодиод фирмы Cree выглядит, как показано на рисунке. Подложка его имеет форму звезды и выполнена из алюминия.

Корпус модуля изготовлен из термостойкого пластика, а линза – из эпоксидной смолы. Классические LED 10 W выглядят так, как показано на схеме, но на практике габаритные размеры варьируются в зависимости от производителя.

Не забывайте, что светодиод является полярным элементом, поэтому обращайте внимание на маркировку при монтаже. Обязательным условием адекватного функционирования светодиода 10 Вт является наличие теплоотвода. Организовать его можно с помощью алюминиевого или медного радиатора

Организовать его можно с помощью алюминиевого или медного радиатора

Смазывайте подложку светодиода термопроводящей пастой или термоклеем для лучшей теплоотдачи. Иногда дополнительно монтируется кулер, который обеспечивает циркуляцию воздуха для охлаждения радиаторных пластин

Организовать его можно с помощью алюминиевого или медного радиатора. Смазывайте подложку светодиода термопроводящей пастой или термоклеем для лучшей теплоотдачи. Иногда дополнительно монтируется кулер, который обеспечивает циркуляцию воздуха для охлаждения радиаторных пластин.

На видео вы можете увидеть испытание светодиода 10Вт и рекомендации при подключении такого элемента. Вот, как должна выглядеть схема подключения светодиода 10 Вт.

Источником питания может выступать автомобильный аккумулятор, компьютерный блок питания, или специально приобретенный 12-ти вольтовый источник. Для того чтобы избежать перегрева (несмотря на радиатор) и защиты светодиода, крайне необходимо подключать его не напрямую к источнику, а через любой стабилизатор напряжения. На схеме показан интегральный стабилизатор напряжения LM-317, но можно использовать и другой с подходящими параметрами. С помощью обычной кренки и резистора вы обеспечите себя гарантированными 12 В на выходе и ток не превысит 1 А, что является залогом долговечности работы вашего устройства.

Комплекс из резистора и стабилизатора называют драйвером светодиода.

Сделай сам: мощный светодиод с водяным охлаждением

• Jurei-678
• 6 октября 2016
• Самоделки для домаСвет

У нас пополнение раздела полезных самоделок для дома: мощный светодиод с водяным охлаждением своими руками. Привет всем! Иногда хочется соорудить мощный светодиодный светильник, но нет подходящего радиатора или они дороги и имеют громоздкий вид.

Сегодня я покажу вам, как охладить мощный светодиод 10 -30 ватт имея радиатор три на три сантиметра. Берем радиатор и на него приклеиваем светодиод, как только клей высох, на светодиод наносим бесцветный силикон и приклеиваем на него кусок стекла или линзу.

Минусовые и плюсовые клеммы силиконом герметизируем тоже, когда силикон высохнет, опускаем конструкцию в стакан с водой и проверяем омметром сопротивление на воду между проводниками — оно должно быть очень большое. Опускаем светодиод в банку 200 грамм с водой или маслом, делаем отверстие в крышке и включаем питание. После часа работы светильника на 1000 ма температура воды поднялась с 19 до 21 градуса. Светодиод с радиатором можно приклеить прямо на дно банки, а сверху приладить патрон Е 14 или Е 27 — можно вкручивать в люстру предварительно переделав питание на 12 вольт. При таком охлаждении светодиод так не слепит как без воды! Очень приятно для глаз. Если в масло добавить ароматную жидкость он будет при свечении приятно пахнуть.

Автор статьи “Сделай сам: мощный светодиод с водяным охлаждением” Jurei-678

Что влияет на яркость ленты

Насколько яркой будет светодиодная лента при подключении к источнику питания, влияет несколько факторов:

1. Габариты лед-кристалла.
2. Плотность расположения светодиодов.
3. Честность производителя.

Существует несколько типоразмеров лэд-элементов, применяемых в самых ярких моделях светодиодных лент, и все они различаются по светимости:

1. Уровень яркости – не более 5 Лм. Применяются, как правило, в качестве дополнительного освещения, например, для декора потолка, шкафа-купе или рабочей площади стола.
2. 5050, 5055, 5060. Уровень светимости у таких лед-кристаллов достигает порядка 15 Лм, чего уже достаточно, чтобы использовать светодиодные полоски на их основе, как самостоятельные светильники. Мотка изделия достаточно на 7-9 кв. метров помещения.
3. Показатель яркости достигает значения почти в 30 люмен. Кроме того, поток света, создаваемый лентой на их основе, отличается узконаправленностью и большей мощностью. 5-метровый рулон расходуется на 11-13 м2 комнаты.
4. 5630 или 5730. Диоды этого типа отличаются самым ярким показателем светимости – до 75 Лм. Светодиодные ленты на их основе служат основным источником освещения в местах с просторным помещением – магазинах, выставках, залах.

Популярные статьи Мастер-класс открытка скрапбукинг новый год ассамбляж старые джинсы — великая вещь

Показатель плотности размещения диодов также влияет на уровень яркости светодиодной ленты. Например, изделия на базе лед-кристаллов 3528 степень светимости варьируется в следующих соответствующих пределах (количество лед – светимость в люменах):

1. 60 – 300.
2. 120 – 600.
3. 240 – 1200.

Как уже отмечалось, далеко не все производители идут честным путем, но пытаются сэкономить на комплектующих путем уменьшения или замены основных компонентов. При одинаковых внешних характеристиках и цене подделка будет отличаться в худшую сторону от оригинала яркостью, сроком службы и общим эксплуатационным качеством.

Можно ли устанавливать два вентилятора последовательно?

Формулировать этот вопрос можно по-разному. Если обрезать коннекторы на проводах и скрутить их последовательно, это в два раза уменьшит напряжение каждого и соответственно скорость вращения. Так подключать можно, если вы знаете, что делаете.

Соединить корпуса вентиляторов вместе по оси вращения для увеличения воздушного потока тоже можно. Но увеличение производительности в данном случае сомнительно. В теории производительность увеличивается на 20-30% при 2-х последовательно соединенных. На практике рекомендую купить более мощный вентилятор или подключить имеющиеся параллельно. Это легко, учитывая множество переходников в магазинах.

Светодиодные лампы с радиатором охлаждения: виды радиаторов

Светодиодные лампы с радиатором охлаждения: виды радиаторов

Светодиодные лампы прочно вошли в нашу жизнь, практически полностью вытеснив лампы накаливания и энергосберегающие компактные люминесцентные лампы (КЛЛ). Можно предположить, что все дело в их экономичности, отличных технических характеристиках (таких как световой поток, CRI, угол рассеивания), а также в их продолжительном сроке службы.

Для чего нужен радиатор в светодиодной лампе

На срок службы изделия первоочередное влияние оказывает качество светодиодов, а также драйвер, правильная работа которого напрямую влияет на стабильность диодов.

Однако в процессе эксплуатации светодиодной лампы её поверхность загрязняется, что негативно влияет на отвод производимого тепла. С течением времени появляется проблема перегрева, с которой связано уменьшение светоотдачи диодов вплоть до их выхода из строя.

Чтобы этого избежать, повышают стабильность работы источников света. Для этого в конструкции каждого из них предусмотрен радиатор.

Виды радиаторов

Радиатор – это конструктивный элемент, который служит для отвода и рассеивания тепла от светодиодов.

Светодиодные лампы с радиатором охлаждения

Светодиодные лампы с радиатором охлаждения бывают следующих видов:

• с алюминиевым радиатором;
• керамическим;
• композитным;
• пластиковым.

Светодиодные лампы с алюминиевым радиатором

Данные лампы относятся к стандарт- или high-классу. Алюминиевым радиатором в таких изделиях может быть как полоска металла, так и конструктивно более сложная алюминиевая база. Отсюда и разделение таких светильников на два вида:

1. с ребристым радиатором;
2. с плоским радиатором.

Светодиодные лампы с ребристым алюминиевым радиатором

Наиболее эффективно защищённые лампы, радиатор которых представлен в виде многослойной конструкции с вентиляционными каналами. За их счет увеличивается площадь рассеивания тепла, что существенно увеличивает срок службы светодиодов, а также препятствует их деградации со временем по причине перегрева.

Светодиодные лампы с алюминиевым радиатором

Лампы с плоским радиатором

Плоский радиатор менее эффективен, чем ребристый. Используется такой охлаждающий элемент в основном в лампах небольшой мощности. Часто для более эффективного отвода тепла он имеет вентиляционные каналы, а его поверхность для диэлектризации покрыта слоем специальной краски или лака.

Композитный радиатор

Светодиодные лампы с радиатором охлаждения из композитного материала отличаются в первую очередь демократичной ценой. В таких лампах элемент представляет собой двухслойную конструкцию из алюминиевой полосы, покрытой теплопроводящим пластиком.

По причине своей низкой цены лампы с композитным радиатором являются наиболее широко представленными на рынке в сегменте эконом-класса.

Однако такие радиаторы не могут эффективно отводить тепло, поэтому гарантийный срок службы изделий с ними редко когда превышает 1 год.

Пластиковый радиатор

Самый простой вариант, правильнее назвать его имитацией радиатора. Элемент представляет собой корпус, выполненный из терморассеивающего пластика. Главные отличия таких ламп: низкая цена, короткий гарантийный срок, непродолжительный срок службы (10000-15000 часов). В лампах высокой мощности для повышения теплоотвода пластиковый радиатор выполняют с дополнительными массивными ребрами и вентиляционными отверстиями.

Светодиодные лампы с плстиковым радиатором

Керамический радиатор

Светодиодные лампы с радиатором охлаждения из керамики отличает высокая теплостойкость, а диэлектрические свойства материала позволяют монтировать светодиодные модули прямо на поверхность такого радиатора. Наиболее распространенным видом лампы с керамическим радиатором без рассеивающей колбы является так называемая лампа-кукуруза.

Светодиодные лампы с керамическим радиатором охлаждения

Светодиодные лампы с каким радиатором охлаждения выбрать?

Из всего выше сказанного можно сделать вывод, что качество любой светодиодной лампы зависит в том числе и от качества радиатора, а точнее от материала, из которого тот выполнен.

Наиболее надежными, с продолжительным реальным сроком службы считаются светодиодные лампы с алюминиевым радиатором охлаждения, а также с керамическим (в том случае, если такой источник света не будет иметь рассеивающей колбы).

Пластиковым вариантам можно отдать предпочтение в том случае, если использоваться подобные лампы будут лишь эпизодически и непродолжительное время, например, в кладовках, подсобных помещениях.

Решаем проблему охлаждения

Маломощные светодиоды, например: 3528, 5050 и им подобные отдают тепло за счёт своих контактов, да и мощность у таких экземпляров гораздо меньше. Когда мощность прибора возрастает, появляется вопрос отвода лишнего тепла. Для этого применяют системы пассивного или активного охлаждения.

Пассивное охлаждение – это обычный радиатор, выполненный из меди или алюминия. О преимуществах материалов для охлаждения ходят споры. Достоинством такого типа охлаждение является – отсутствие шума и практически полное отсутствие необходимости его обслуживания.

Установка LED с пассивным охлаждением в точечный светильник

Активная система охлаждения – это способ охлаждения с применением внешней силы для улучшения отвода тепла. В качестве простейшей системы можно рассмотреть связку радиатор + кулер. Преимуществом является то, что такая система может быть значительно компактнее чем пассивная, до 10 раз. Недостатком — шум от кулера и необходимость его смазки.

Где взять данные для расчета?

Тепловое сопротивление между кристаллом и корпусом
для силовых элементов обычно приводится в справочнике. И обозначается так:

Пусть Вас не смущает, что в справочнике написаны единицы измерения K/W или К/Вт. Это означает, что данная величина приведена в Кельвинах на Ватт, в грЦ на Вт она будет точно такой же, то есть X К/Вт = X грЦ/Вт.

Обычно в справочниках приведено максимально возможное значение этой величины с учетом технологического разброса. Она нам и нужно, так как мы должны проводить расчет для худшего случая. Для примера максимально возможное тепловое сопротивление между кристаллом и корпусом силового полевого транзистора SPW11N80C3 равно 0.8 грЦ/Вт,

Тепловое сопротивление между корпусом и радиатором
зависит от типа корпуса. Типичные максимальные значения приведены в таблице:

TO-3	1.56
TO-3P	1.00
TO-218	1.00
TO-218FP	3.20
TO-220	4.10
TO-225	10.00
TO-247	1.00
DPACK	8.33

Изоляционная прокладка.
По нашему опыту правильно выбранная и установленная изолирующая прокладка увеличивает тепловое сопротивление в два раза.

Тепловое сопротивление между корпусом / радиатором и окружающей средой
. Это тепловое сопротивление с точностью, приемлемой для большинства устройств, рассчитать довольно просто.

[Тепловое сопротивление, грЦ / Вт
] = [120, (грЦ * кв. см) / Вт
] / [Площадь радиатора или металлической части корпуса элемента, кв. см
].

Такой расчет подходит для условий, когда элементы и радиаторы установлены без создания специальных условий для естественного (конвекционного) или искусственного обдува. Сам коэффициент выбран из нашего практического опыта.

Спецификация большинства радиаторов содержит тепловое сопротивление между радиатором и окружающей средой. Так что в расчете надо пользоваться именно этой величиной. Рассчитывать эту величину следует только в случае, если табличных данных по радиатору найти не удается. Мы часто для сборки отладочных образцов используем б/у радиаторы, так что эта формула нам очень помогает.

Для случая, когда отвод тепла осуществляется через контакты печатной платы, площадь контакта также можно использовать в расчете.

Для случая, когда отвод тепла через выводы электронного элемента (типично диодов и стабилитронов относительно малой мощности), площадь выводов вычисляется, исходя из диаметра и длины вывода.

[Площадь выводов, кв. см.
] = Пи * ([Длина правого вывода, см.
] * [Диаметр правого вывода, см.
] + [Длина левого вывода, см.
] * [Диаметр левого вывода, см.
])
