Основные технические характеристики светодиодных лент
Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров
Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее
Рассмотрим каждый из них подробнее
Рассмотрим каждый из них подробнее.
Напряжение питания
Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.
Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит
Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента

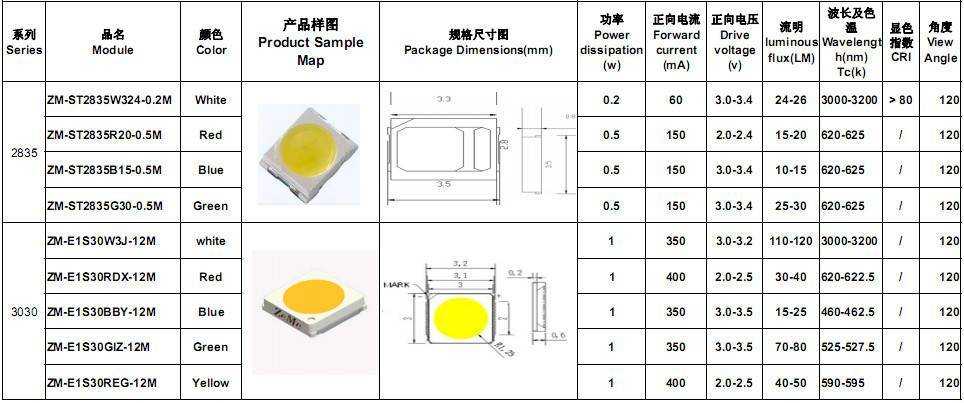

Вид и размер применяемых светодиодов
Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:
• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.
Плотность размещения светодиодов на ленте
Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов
Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины. Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов
Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент
Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.
Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.
Степень защиты
Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты. В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами
В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.
Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.
Применение ленты в зависимости от типа
Уже было сказано, что в маркировке led ленты есть «IPхх», это значит, что она может применяться в различных условиях в зависимости от её исполнения. Не старайтесь запомнить все классы IP, а просто руководствуйтесь принципом: чем больше цифра, тем больше защита.
Еще один нюанс, которым многие пренебрегают – это минимальный радиус изгиба светодиодной ленты. Для большинства типов изгиб радиусом меньше 2-х сантиметров опасны. Это связано с тем, что токоведущие части просто-напросто переломятся. Если вам нужен стык под прямым углом, лучше разрежьте её и спаяйте или соедините клеммниками с мягким и гибким проводом.
Маркировка места реза
Если вы разрежете ленту в указанном месте – у вас гарантировано будут светиться все светодиоды секции, в случае неверного разделения – ее свечение не будет возможным. Когда вы уже ошиблись в месте реза, не отчаивайтесь, просто обрежьте до ближайшей метки, сформировав законченную секцию и продолжайте монтаж. Подробно о том как правильно резать ленту описано тут.
Рассчитав длину ленты необходимой для реализации вашего проекта, купите блок питания. Если вы знаете длину – по таблицам вы можете легко вычислить итоговую мощность источника питания.
С помощью светодиодов вы можете решить много задач, как в декоративных, так и в осветительных целях, а также сэкономить электроэнергию.
Основные технические характеристики
Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.
Напряжение питания
Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:
- +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
- +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
- +12 В является наиболее безопасным напряжением для человека.
Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.
Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.
Степень защиты от влаги и пыли
Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:
- IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
- IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
- IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
- IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
- IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
- IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.
Плотность светодиодов
Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.
Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.
Световой поток
Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:
- Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
- Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.
На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
Сверхяркие светодиоды характеристики. Конструкция мощного светодиода и угол рассеивания света
Мощные сверхяркие светодиоды устроены почти так же, как и стандартные. Различие состоит лишь в расположении кристаллов. В стандартном диоде они установлены на специальном основании, в ультраярком установочная площадка оснащена теплоотводом. По этой причине прибор может генерировать световой поток 100 Лм.
Компоненты, которые входят в состав мощного полупроводникового осветительного прибора:
- Корпусным основанием служит металлокерамическая подложка, имеющая высокую теплопроводность. За счет этого достигается минимум теплового сопротивления и корпус кристалла электрически изолирован от теплоотвода.
- Кристаллы из карборунда.
- Подложка. Она изготовлена на основе карборунда и алюмонитрида. В результате в кристалле не возникают механические напряжения при смене температуры.
- Отражатель. Данную функцию выполняет металлический корпус.
- Линза плавающая. Материал, из которого она произведена, — кварцевое стекло. Линза не закреплена жестко в корпусе. Ее положение сохраняется за счет сцепления с желеобразным герметиком. Благодаря этому исключено появление механического напряжения и выполняется автофокусировка в широком температурном интервале.
Полупроводниковые осветительные приборы отличаются от стандартных углом рассеивания.
Последние излучают свет равномерно во все стороны пространства. Светодиод может иметь угол рассеивания 15-120? Для увеличения указанного параметра используют рассеивающую линзу. Собирательную применяют для сужения угла, например, для создания точечного освещения.
Яркость светового потока диода изменяется в пределах угла. Максимальная освещенность достигается в центре, минимальная — по краям угла рассеивания. Данная характеристика влияет на стоимость светодиода. Например, у прибора, имеющего угол 180 гр, цена выше, чем у светодиода с параметром 60 гр.
Параметры светодиодных лент
Параметры аналогичны параметрам лампочки, исключая тип цоколя: светодиодные матрицы подпаиваются на пару проводников.
- Энергосбережение светодиодных лент достигает 90%. Возьмите на заметку, если намерены собрать светомузыку. Дополнительный плюс – малая потребляемая мощность светодиодных лент, элементы конструкции не греются.
- Многочисленные цвета. Нужный оттенок создаётся использованием специальных линз или специфическим подбором элементной базы. Т.е., возможности оптимизации конструкции не ограничены. Светодиодную ленту подбирают по нужным параметрам. Минус – усложнение конструкции обойдётся в круглую сумму денег. Пульт с адаптером обойдутся в 10000 руб. и выше (для сравнения, 1 метр простейшей ленты стоит 35 руб.).
- Размеры (габариты) светодиодных лент легко набираются по заданному шаблону. Ветви объединяют в цепочку или включают параллельно с учетом общей потребляемой мощности светодиодных лент.
И пара слов о назначении светодиодных лент. Зачем они? Для эффектной подсветки. Применяют в комбинации с пестро разукрашенными натяжными потолками. Недостатки светодиодных лент пока не обнаружены. Светодиодные ленты дешёвые, экономные, долговечные (до 50000 часов). Отказывает сопрягаемая аппаратура, в которой сосредоточились недостатки: дороговизна, неудобства монтажа и размещения, низкая отказоустойчивость. Сами ленты незаметны, миниатюрны и ярки (небольшая таблетка даёт световой поток в тысячи лм).
Виды и типы светодиодных лент
Выделяют LED по типу свечения светодиодов, количеству доступных цветов, конструкции. По цвету излучения изготавливают одноцветные и многоцветные. По типу конструкции изготавливают ленты бокового сечения, открытые, герметичные, с переменным освещением.
Одноцветные ленты
Одноцветные создают свечение одного оттенка. Чаще изготавливают с белыми светодиодами, реже встречаются LED с синим, красным, зеленым светом. Другие оттенки получаются при смешении основных исходных цветов гаммы.
Одноцветная лента для основного освещения
Выбор одноцветной светодиодной ленты зависит от размещения прибора. Для декоративной подсветки подойдут любые одноцветные с необычными оттенками, но для освещения пространства в комнате подойдет LED со светодиодами белого цвета. Белые ленты имеют разные цветовые температуры свечения с холодным или теплым светом.

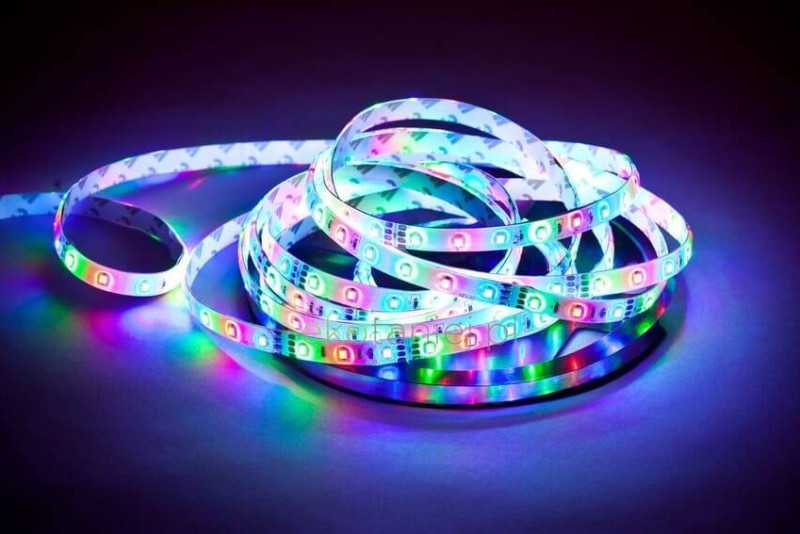

Многоцветные ленты
Многоцветные RGB ленты могут менять освещение из–за нескольких разных светодиодов в конструкции: красного, зеленого, синего цвета. Регулирую интенсивность отдельного света контроллером, можно выбрать нужный оттенок. Некоторые модели контроллеров могут автоматически менять цвета, которые будут зависеть от желаний жильца.
Многоцветная лента для декоративной подсветки
Ленты бокового сечения
На лентах бокового свечения светодиоды располагаются по торцу. Они устанавливаются для подсветки поверхностей и вывесок. Из–за гибкости конструкции используют для контурной подсветки мониторов, автомобилей.
Лента с бегущим огнем
Яркость светодиодной ленты и цвет зависит от сигнала контроллера. При включении он создает эффект переменной смены цветов. Они не подходят для основного освещения.

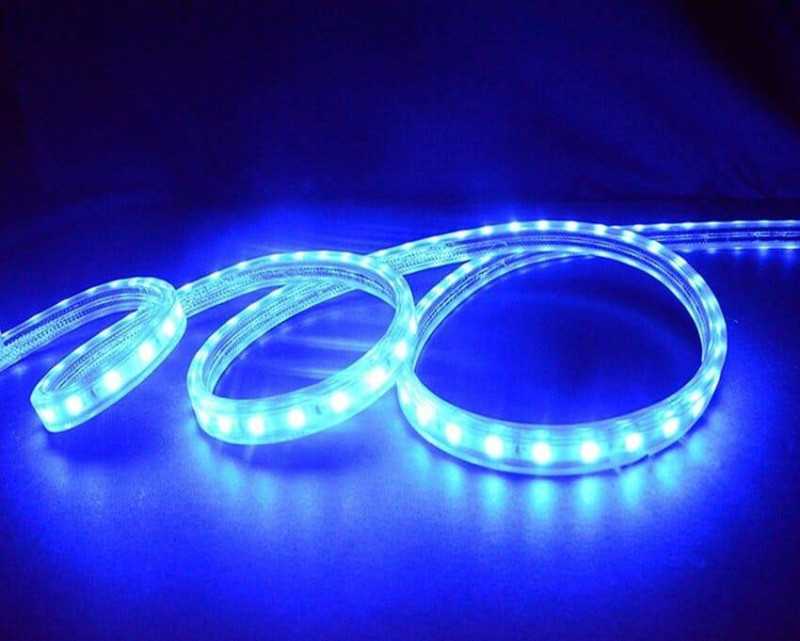

Герметичные и открытые ленты
LED изготавливают в защитном герметичном исполнении или в открытом виде. Конструкция не защищена от механических повреждений или внешних условий. Открытые устанавливают только в комнатах с сухим микроклиматом для декоративного освещения. Иногда для внешней защиты в комплекте идет герметичный корпус.
Герметичные больше защищены от влаги и пыли из-за конструкции с силиконовой оболочкой. LED устанавливаются в комнатах с высокой влажностью и перепадами температур: для освещения бассейнов, аквариумов, ванных комнат, дорожек, фасадов или автомобилей. Из–за слоя защиты их также применяют для подсветки лестниц и других конструкций, которые могут подвергаться механическим воздействиям.
Одноцветная лента в герметичной оболочке
Как выбрать RGB подсветку? Чем отличается RGB от RGBW? Подробно о светодиодных подсветках.
Как выбрать RGB подсветку
Параметры светодиодных лент
Параметры аналогичны параметрам лампочки, исключая тип цоколя: светодиодные матрицы подпаиваются на пару проводников.
- Энергосбережение светодиодных лент достигает 90%. Возьмите на заметку, если намерены собрать светомузыку. Дополнительный плюс – малая потребляемая мощность светодиодных лент, элементы конструкции не греются.
- Многочисленные цвета. Нужный оттенок создаётся использованием специальных линз или специфическим подбором элементной базы. Т.е., возможности оптимизации конструкции не ограничены. Светодиодную ленту подбирают по нужным параметрам. Минус – усложнение конструкции обойдётся в круглую сумму денег. Пульт с адаптером обойдутся в 10000 руб. и выше (для сравнения, 1 метр простейшей ленты стоит 35 руб.).
- Размеры (габариты) светодиодных лент легко набираются по заданному шаблону. Ветви объединяют в цепочку или включают параллельно с учетом общей потребляемой мощности светодиодных лент.
И пара слов о назначении светодиодных лент. Зачем они? Для эффектной подсветки. Применяют в комбинации с пестро разукрашенными натяжными потолками. Недостатки светодиодных лент пока не обнаружены. Светодиодные ленты дешёвые, экономные, долговечные (до 50000 часов). Отказывает сопрягаемая аппаратура, в которой сосредоточились недостатки: дороговизна, неудобства монтажа и размещения, низкая отказоустойчивость. Сами ленты незаметны, миниатюрны и ярки (небольшая таблетка даёт световой поток в тысячи лм).
Технические характеристики светодиодной ленты
При выборе потребитель учитывает размеры ленточного изделия, мощность, вольтаж, вид светодиодов, их количество на метре, цвет, возможности резки.
Рабочее напряжение
Первые светодиодные ленты производились с драйверами на 12 В. После появление мощных чипов стали выпускать полосы на 24 и 36 В, чтобы избежать перегрева печатной платы и перегорания токопроводящих нитей за счет снижения тока на каждом чипе. Потом появились разновидности, которые работают от электросети через выпрямитель, диодный мост и коннектор.

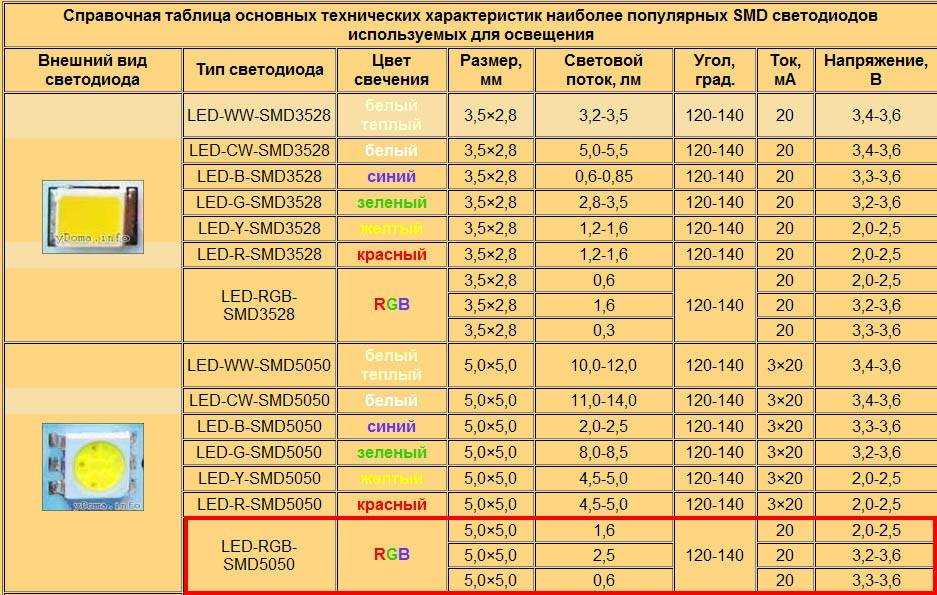

Вид диодов и число светодиодов на 1 метр
Зависимость мощности от видов светодиодов и количества на метре
| Вид светодиода | Размер (мм) | Количество диодов в метре (шт.) | Мощность светодиода (Вт) | Мощность 1 м (Вт) |
| SMD 3528 | 3,5 х 2,8 | 30 | 0,08 | 2,4 |
| 60 | 4,8 | |||
| 120 | 9,6 | |||
| SMD 5050 | 5 х 5 | 30 | 0,24 | 7,2 |
| 60 | 14,4 | |||
| 120 | 28,8 | |||
| SMD 3014 | 3х1,4 | 60 | 0,1 | 6 |
| 120 | 12 | |||
| 240 | 24 |
Цвет свечения
Полотно RGB+White двухрядное, температура свечения белого ряда может достигать 6000 кельвинов. Белый цвет дает возможность разбавлять интенсивность свечения RGB-диодов, чтобы получить мягкие пастельные оттенки. Такой светильник можно использовать как источник основного освещения, если отключить ряд с RGB.
Полотно White-MIX идеально для подсветки предметов интерьера. Чипы с различной температурой света дают возможность делать переходы от холодного до теплого свечения. Лента White-D-MIX производится из SMD 3528, в одном чипе 2 вида люминофора, тона смешиваются равномерно. Полотна White-TRIX отличаются белой платой, каналы с холодным, дневным и теплым светом управляются отдельно.
Ленты SPI (динамичные) в быту используются редко. Для них выпускаются контроллеры «Бегущий огонь», позволяющие создавать различные динамические эффекты цвета. Подобные изделия выбирают для ресторанов и баров. RGB-ленты Pixel Light подключаются через контроллеры, способные контролировать каждый чип. Из этих изделий создаются 2D экраны для показа видеоэффектов.
Ленты DIP-LED используются вне помещений для подсветки фасадов, вывесок, транспортных средств. По принципу работы на нее похожи полотна из SMD 335 с боковым излучением. У обеих изделий луч распространяется параллельно плате, что удобно для подсветки отдельных предметов.
Цвет основы
Основание любой светодиодной полосы покрыто клеем
Если при установке не используется декоративный профиль, важно выбрать светодиодную ленту с цветом основы, соответствующим расцветке интерьера
Существует несколько видов основы:
- прозрачная;
- белая;
- серая;
- коричневая;
- черная.
Класс защищенности
Ленточные светодиодные изделия с классом защиты IP20 пригодны для использования в отапливаемых помещениях без пыли с нормальным уровнем влажности.
11 лучших производителей
Осветительные приборы некоторых марок превосходят остальные. Лучшие производители светодиодных лент:
- Osram;
- Cree;
- Geniled;
- Gauss;
- Joliet Technology;
- Sveteco;
- Arlight;
- LEDCraft;
- Navigator;
- Electrostandard;
- Feron.
Ниже будут рассмотрены все марки светодиодной техники, вошедшие в рейтинг. Сравнивать модели необходимо по степени надёжности, яркости освещения.
Osram
Производитель выпускает приборы высокого качества. Среди них есть и светодиодные ленты. Монтажные платы отличаются низким уровнем энергопотребления при высоком качестве освещения. При этом снижается нагрузка на сеть, а дополнительно – расходы. Преимущества:
- выпускаются все необходимые комплектующие для светодиодных лент;
- предоставляет гарантию (до 5 лет);
- производит множество моделей.
Явные минусы у светодиодных лент отсутствуют.
Cree
Светодиодные устройства LED отличаются яркостью, т. к. на ленте устанавливаются мощные источники света. Они универсальны, используются на разных объектах. Явные недостатки, которые бы снижали эффективность работы устройств, отсутствуют. Из-за возросшего спроса на технику Cree увеличилось количество подделок, поэтому нужно более внимательно подходить к вопросу выбора. Кроме того, не всегда можно подобрать комплектующие, т. к. их количество в магазинах пока недостаточно большое.
Geniled
Спросом пользуется линия устройств с повышенной защитой от воздействия внешних факторов. Выделяются светодиодные ленты на фоне аналогов тем, что при производстве применяется не силикон, а эпоксидная смола, за счёт чего повышается надёжность. К недостаткам относят наличие мелких светодиодов на плате.
Gauss
Светодиодная продукция характеризуется компактностью. Это позволяет скрыть полосу от посторонних глаз, за счёт чего создаётся также эффект рассеянного освещения. Такой свет не мешает. Продукция попала в рейтинг лучших светодиодных лент ещё и по причине лёгкости монтажа. Недостатков у приборов практически нет.
Joliet Technology
Производится в Европе. Технику отличает мощность, яркость освещения. По качеству исполнения она не имеет аналогов, поэтому попала в рейтинг производителей светодиодных лент. Но монтажные платы занимают более низкие позиции, чем могли бы, из-за того, что пока не представлены разнотипными вариантами на рынке РФ.
Sveteco
Продукция входит в рейтинг светодиодных лент благодаря надёжности. Осветительные приборы могут функционировать на протяжении длительного периода без риска поломки. При этом гибкая плата не нагревается. Производитель гарантирует высокое качество продукции.
Arlight
Осветительные приборы в виде гибких полос обеспечивают высокую яркость освещения, служат долго, при этом представлены большим количеством вариантов. Класс защиты разный. Представлены модели от IP20 до IP67. Ещё отмечают высокую чувствительность к воздействию влаги. По этой причине лучше не устанавливать плату Arlight в помещениях, где регулярно повышается влажность или могут попасть капли жидкости на устройство.
LEDCraft
Продукция уже некоторое время представлена на рынке России. Её отличает средняя функциональность, но качество приборов достойное
Когда выбирают лучшие светодиодные ленты средней стоимости, можно обратить внимание на модели этой марки
Navigator
Продукция стоит не слишком дорого. Однако нельзя сказать, что цена соответствует низкому качеству. Наоборот, производитель постоянно совершенствует свою технику. При этом контролируется качество светодиодов и процесс сборки осветительных приборов. Преимущество техники – её доступность: можно найти подходящую модель в магазинах светотехнической продукции. Однако есть и явный недостаток – частое отсутствие в продаже необходимых комплектующих для установки.
Elektrostandard
Отмечают возможность выбора, т. к. под этой маркой выпускается большое количество моделей. Производятся гибкие монтажные платы с защитой от влаги и без неё, разных цветов. Однако у них есть недостаток – сравнительно короткий период эксплуатации. Рекомендуется периодически отключать прибор.
Feron
Монтажные платы Feron замыкают рейтинг светодиодных лент по качеству. Это устройства высокого, среднего, а иногда и низкого качества (считаются таковыми из-за брака). Монтажные платы доступны, их несложно найти в ближайшем магазине, следует лишь внимательно выбирать модель.
Цветовая маркировка диодов в корпусах SOD-80
Примеры маркировки диодов.
Маркировка 2Y4 к 75Y (E24 серия) BZV49 1W кремниевый стабилитрон (2.4 – 75V) Маркировка C2V4 к C75 (E24 серия) BZV55 500mW кремниевый стабилитрон (2.4 – 75V)
Катодный вывод помечен цветным кольцом.
Маркировка приборов цветными кольцами.
| Вывод катода | Прибор |
| Черный (Black) | BAS32, BAS45, BAV105 LL4148, 50, 51,53, LL4448 BB241,BB249 |
| Черный и кочичневый (Black Brown) | LL4148, LL914 |
| Черный и оранжевый (Black Orange) | LL4150, BB219 |
| Коричневый и зеленый (Brown Green) | LL300 |
| Коричневый и черный (Brown Black) | LL4448 |
| Красный (Red) | BA682 |
| Красный и оранжевый (Red Orange) | BA683 |
| Красный и зеленый (Red Green) | BA423L |
| Красный и белый (Red White) | LL600 |
| Оранжевый и желтый (Orange Yellow) | LL3595 |
| Желтый (Yellow) | BZV55,BZV80,BZV81 series zeners |
| Зеленый (Green) | BAV105, BB240 |
| Зеленый и черный (Green Black) | BAV100 |
| Зеленый и кочичневый (Green Brown) | BAV101 |
| Зеленый и красный (Green Red) | BAV102 |
| Зеленыый и оранжевый (Green Orange) | BAV103 |
| Серый (Gray) | BAS81, 82, 83, 85, 86 |
| Белый (White) | BB219 |
| Белый и зеленый (White Green) | BB215 |
Некоторые SMD-диоды в цилиндрических корпусах MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41) часто маркируются цветными полосками (первая, ближняя к краю полоска расположена у катода) в соответствии с таблицей слева.
Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.
Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.
Цвет, RGB или SMD
Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.
Внешний вид светодиодной ленты примерно такой
Виды светодиодных лент
Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.
Самые распространенные цвета
Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.
По типу свечения есть ленты:
- Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
- Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.
Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.
Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.
RGB светодиодная лента может работать только вместе с контроллером и пультом управления
RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.
Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.
Как выбрать светодиодную ленту: RGB или SMD
Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.
Многоцветная лента из светодиодов, может выдавать практически любой цвет
Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.
Как подобрать контроллер для светодиодной ленты?
Итак, мы убедились в значимости контроллера, поэтому пришло время определиться с лучшим вариантом. Ни один эксперт с ходу не сможет дать ответ, если вы спросите, какое устройство вам подойдет. Каждый прибор подбирается для конкретного случая, учитывая все индивидуальные желания и потребности. Чтобы определиться с выбором, вам нужно выделить для себя оптимальные параметры и функции, которыми должен обладать будущий контроллер.
Признаки, по которым можно различить контроллер для светодиодной ленты:
- Тип управления;
- Сенсорные или кнопочные;
- Выходная мощность;
- Прошивка программы.
Все возможные схемы подключения контроллера для управления светодиодной ленты известные на данный момент.
Типы управления контроллерами.
- Без пульта дистанционного управления.
Это самый простой в управлении прибор небольших размеров. Настройка параметров проводится всего один раз, входе которой устанавливается режим работы всей ленты: задается цвет, интенсивность свечения и динамика переливания. Такой вариант подойдет в тех случаях, когда нет нужды в частой регулировке светодиодной ленты.
- Инфракрасный пульт управления.
Контроллер буквально на ходу регулируется с помощью ИК-пульта дистанционного управления. Пульт действует в пределах 10 метров при условии, что инфракрасный датчик не перегораживается посторонними предметами. В некоторых моделях имеется огромное количество функций. Их возможностями можно управлять каждым светодиодом по отдельности. ИК-комплекты обычно дешевле аналогов. Если пульт вышел из строя либо потерян, его можно заменить, купив точно такой же в ближайшем магазине электротехники.
- Радиопульт.
Управлять светодиодной лентой можно на расстоянии до сотни метров. Устройство получит сигнал даже через стены и преграды на пути к пульту, так как в этом случае не используется инфракрасный луч.
- Wi-Fi.
Перечень доступных функций такой же, как у моделей с радио- и ИК-пультом. Различия заключаются лишь в том, что управление производится со смартфона, планшета или персонального компьютера. Также существуют приборы с вмонтированным модулем Wi-Fi или регулируемые с определенного маршрутизатора, контролирующего одновременно несколько светодиодных лент. В специальном приложении на iOS или Android можно настроить каждый диод, установить ему собственный оттенок и определить скорость переливания.
- Звуковой.
Процесс работы проходит в полуавтоматическом режиме. Контроллер реагирует на внешние звуки. Включать или выключать светодиоды можно различными звуками, установленными при первоначальной настройке, например, хлопок, щелчок и подобное. Если определенным образом настроить контроллер, лента может динамически реагировать на музыку, повторяя ее ритм и темп.
Сенсорные или кнопочные
Сенсорные пульты обладают сенсорным кольцом, с помощью которого выбирается необходимый режим и оттенок освещения. Они отличаются высокой стоимостью, однако в современном мире это самый удобный вариант управления.
Кнопочные пульты являются самым популярным вариантом на современном рынке. Программа динамики светодиодов назначается определенной кнопкой. Товар отличается простотой эксплуатации и относительно низкой ценой.
Разделение регуляторов по системе программирования
После покупки устройства можно выбрать определенную программу изменения оттенков, интенсивности и скорости переливания. В некоторых моделях доступна функция самостоятельной настройки светодиодной ленты.
