Как установить светодиодную ленту на потолок своими руками

Монтаж натяжных потолков со светодиодами

Дополнительные способы

Вар. №5, подходит для основного led освещения помещения.
Вар. №6, нижний профиль монтируется накладным способом в виде светодиодного светильника на гипсокартонную поверхность. Возможна замена на потолочный плинтус.
Вар. №7, из-за сложной формы карнизов обычно леды размещают на стене.
Вар. №8, плинтус крепится ниже на 50 -70 мм. и на нем размещается источник света. Это бюджетный монтаж, подойдет любой дешевый плинтус, не обязательно полиуретановый.

Угол свечения светодиода 120 градусов, по этому при таком размещении он не будет слепить и практически не будет виден.

Вар. №9, гипсокартонный короб двухуровневого натяжного
Вар. №10, визуально увеличивает высоту за счет подсветки стены.

Технология установки светодиодной ленты

Этап 1. Монтаж плинтуса

Я сейчас расскажу, как сделать светодиодную подсветку своими руками. Работу нужно начинать с подготовки основания – установки потолочного или мебельного плинтуса.

Пример открытого наклеивания

Если монтаж выполняется на нижнюю поверхность кухонного гарнитура, то инструкция предполагает два варианта действий:

Открытая установка – лента просто наклеивается на предварительно обезжиренное дно подвесного кухонного шкафчика.

Крепление профиля для монтажа ленты на гарнитур

Установка в плинтусе – с нижней стороны на шкафчик наклеивается или крепится саморезами специальный профиль. После этого внутрь профиля вклеивается LED-лента, которая закрывается прозрачной вставкой.

Потолочная подсветка своими руками монтируется несколько сложнее:

Иллюстрация	Последовательность действий
	Подготовка плинтуса. Потолочная галтель для установки подсветки подрезается по размеру помещения. Для подрезки внутренних и наружных углов используется стусло – специальное приспособление, позволяющее точно подогнать детали и не перепутать направление среза.
	Подготовка стен. На стены под потолком наносится разметка под установку потолочного плинтуса. Горизонтальность разметки контролируем с помощью уровня.
	Грунтовка стен. Место наклеивания плинтуса обрабатываем проникающей грунтовкой. В качестве альтернативы грунту можно использовать клей для плинтуса, разведенный водой в пропорции 2:1-3:1.
	Нанесение клея. На изнаночную сторону плинтуса тонким слоем наносим клей.
	Наклеивание галтели. Прикладываем плинтус к стене и прижимаем с одновременным выравниванием. Излишки клея, выступающие внизу основания, аккуратно удаляем пластиковым шпателем.
	Шпаклевка стыков. Стыки между фрагментами галтелей в углах и на ровных участках замазываем белым акриловым герметиком. Для заделки щелей используем шпатели.

Светодиодное освещение также может быть установлено в специальном коробе из гипсокартона. Но в этом случае полку для укладки ленты нужно включить в конструкцию потолка заранее, на этапе его монтажа.

Схема монтажа полки из гипсокартона

Натяжной потолок из светлой виниловой пленки можно задекорировать еще оригинальнее. Для этого LED-лента наклеивается прямо на стену за натянутым полотном, на расстоянии примерно 40-50 мм от верхнего края крепежного багета. При включении подсветки световой поток размывается, за счет чего достигается декоративный эффект.

Так выглядит контурный световой декор за матово-белым полотном

Этап 2. Сборка и подключение электрической части

Теперь – коротко о том, как самому сделать светодиодную подсветку.

Простой вариант подключения

Сложная схема с усилителями и несколькими блоками питания

Первое, о чем нужно помнить – светодиодные ленты подключаются параллельно, фрагментами длиной не более 5 м. Соответственно, при монтаже длинного контура нам придется подобрать провода соответствующей длины.

Сборку системы выполняем так:

Иллюстрация	Последовательность действий
	Резка ленты. Используя острые ножницы, разрезаем LED-ленту на фрагменты нужной длины. Линии разреза должны проходить по отметкам на изделии, иначе есть риск повреждения светодиодов или токопроводящих дорожек.
	Пайка проводов. Зачищаем концы провода (двухжильного для одноцветной ленты, четырехжильного – для трехцветной) и края токопроводящих дорожек на ленте. Припаиваем провод к светодиодной ленте, ориентируясь на маркировку. При пайке используем температуру не более 240-250 градусов. Во избежание повреждения основы время пайки не должно превышать 10 секунд.
	Подключение к блоку питания. Другой конец провода также зачищаем (края жил можно обжать или надеть на них концевики). Соблюдая маркировку и ориентируясь на цвет жил, подключаем провод к клеммам блока питания, затягивая крепежные винты отверткой.
	Проверка работоспособности. Включаем систему в сеть, проверяя, горят ли все светодиоды. Также контролируем степень нагрева в местах пайки.
	Установка ленты. Используя самоклеящееся основание, монтируем ленту в потолочную галтель или мебельный плинтус. Также можно просто наклеить изделие на дно кухонного шкафчика.

Как подключить ленту

Провод для питания через цоколь W5W Существует несколько вариантов подключения гибкой светодиодной ленты своими руками к автомобильной электрике:

подключение через отдельное реле или блок управления;
параллельное подключение к штатной лампе накаливания;
подключение без штатной лампы.

1. Отдельное реле или блок.

Контроллер с пультом дистанционного управления. Цена 300 — 400 руб у китайцев

Вариант подключения через блок управления такой же простой, как остальные. Он обеспечивает независимость от электроники авто, потому что подключается напрямую к аккумулятору. По функциям он может быть похожим на блок от дневных ходовых огней, определяет заведен двигатель или нет, определяет включены ли габаритные огни или сигналы поворота. Он программируется в зависимости от потребностей в режимах работы, может комплектоваться пультом дистанционного управления. Наверняка вы видели машины со стробоскопами и многоцветными RGB фонарями, которые установлены в решетке радиатора и мигают красным и синим, как у американских полицейских.

Простой блок управления, цена 6$

Чтобы найти такие блоки управления на Aliexpress, используйте запросы «Car Led controller».

2. Подключение параллельно. Подключается совместно с установленной лампочкой, провода припаиваются к её патрону, и зажигаться они будут одновременно, что повышает яркость. Световой прибор разбирается и производится внутренний монтаж, чтобы она светила не внутрь фонаря или фары, а наружу.

3. Устанавливаем без лампы. Штатный источник света полностью убираем, светить будет только лента. Чтобы не паять провода к патрону, лучше использовать специальный коннектор, который можно купить у китайцев. Коннектор представляет из себя цоколь, к которому припаяны провода, достаточно его вставить вместо лампы, чтобы получить необходимое напряжение. Пустой патрон может некрасиво торчать, для автотюнинга это немаловажный фактор.

Установка контроллера (опционально)

Установка контроллера для светодиодной ленты может позволить изменять цвет, яркость и режимы работы ленты. Этот шаг не является обязательным для работы светодиодной ленты, но может значительно расширить ее возможности.

Выберите контроллер, подходящий для вашей светодиодной ленты и режимов работы, которые вы хотите создать. Существуют различные типы контроллеров, такие как одноцветные, многоцветные, беспроводные и т. д.
Разместите контроллер на удобном для вас месте и подключите его к блоку питания. Следуйте инструкциям по установке, которые прилагаются к контроллеру.
Подключите провода светодиодной ленты к контроллеру. Следуйте инструкциям, которые прилагаются к выбранному типу контроллера, чтобы правильно подключить провода ленты к контроллеру. Обычно это делается при помощи зажимов, винтов или подключения проводов к разъемам.
Проверьте, что провода правильно подключены к контроллеру и ленте. Проверьте, что контроллер правильно подключен к блоку питания и работает. Обычно светодиодная лента должна светиться ярко и равномерно по всей длине.
Если контроллер поддерживает настройку параметров, скорость и режимы работы ленты, выполните настройку контроллера, чтобы создать нужный эффект освещения. Следуйте инструкциям, которые прилагаются к контроллеру, чтобы правильно настроить его параметры и создать нужный эффект освещения.

Установка контроллера для светодиодной ленты может значительно расширить ее возможности и создать уникальный эффект освещения

Важно правильно выбрать контроллер, который подходит для вашей светодиодной ленты и режимов работы, которые вы хотите создать

Разновидности

Установка своими руками

Подсветка потолка лентой

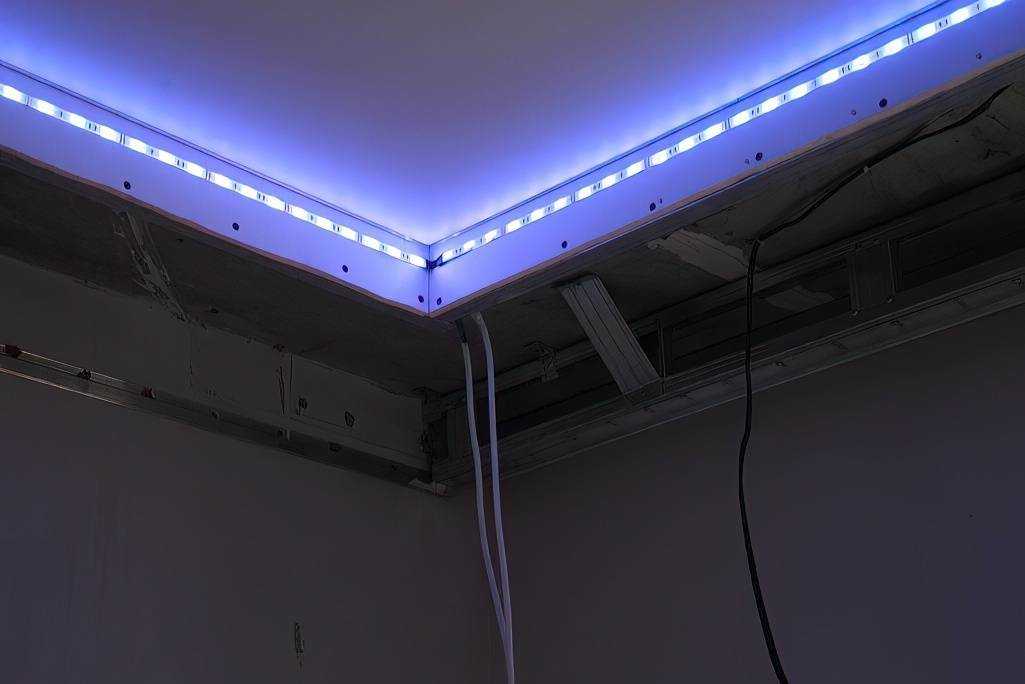

Установка светодиодной ленты в короб из гипсокартона по периметру.

Для равномерной светодиодной подсветки потолка с гипсокартонным коробом по периметру, зазор между потолком и верхним краем короба должен быть не менее 50 мм, оптимально 70-120 мм.
Если с помощью светодиодной ленты Вы хотите максимально осветить комнату, то лента клеится на стену чуть ниже уровня бортика карниза так, чтобы свет был направлен в центр помещения.
Если надо мягкую контурную подсветку, то ленту клеить лучше на внутренний край короба! (Почему не на дно короба, написано в низу страницы).
Часто внутренние размеры короба позволяют разместить внутри блок питания, диммер, контроллер, но лучше во время ремонта заранее вывести питающие провода в отдельное место (нишу, короб), в котором расположить всё греющееся оборудование.
Так же в коробе прокладываются провода для питания светодиодной ленты.
Ниша карниза не должна быть слишком глубокой, иначе световой поток «потеряется» внутри короба.

Подсветка потолка светодиодной лентой своими руками

Монтировать светодиодную подсветку своими руками не так сложно, как может показаться на первый взгляд

В данном случае важно придерживаться всех рекомендаций по выполнению работ. Кроме этого важно правильно выбрать все комплектующие элементы

Особенно это касается блока питания, так как устройство будет работать некорректно либо вовсе не будет работать, если будет недостаточный уровень мощности. Как известно, светодиодные ленты необходимо обрезать в специально отмеченных местах, в противном случае лента не будет работать.

Что нужно для установки светодиодной ленты на потолок

Для выполнения монтажных работ необходимо иметь под рукой следующие инструменты:

светодиодные ленты;
блок питания;
ножницы;
острый нож;
электрический паяльник;
канифоль и припой;
электрические провода, которые имеют самое маленькое сечение;
обжимные инструменты;
наконечники, используемые для электрических проводов.

Важно учитывать, что можно обойтись без спайки, но в данном случае потребуется приобрести разъемные коннекторы

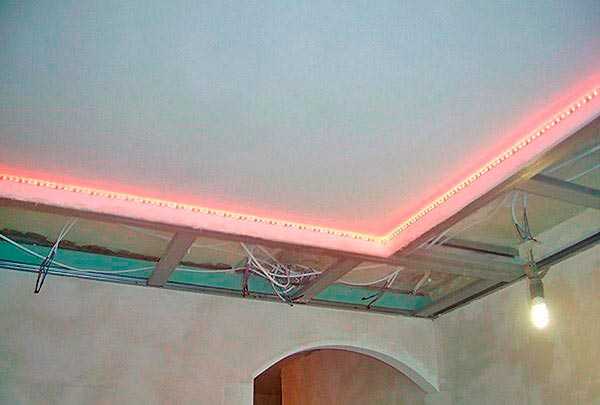

Каркас для установки светодиодной ленты на потолок

В том случае когда декоративная подсветка будет крепиться на каркас, необходимо выполнить следующие виды работ:

первым делом от потолка отступают около 8-10 см, после чего по периметру всего помещения проводят ровную линию, используя для этого строительный уровень;
по проведенной линии осуществляют монтаж профиля для светодиодной ленты;
главный профиль монтируют в начальный и делают шаг в 40 см, придать конструкции жесткость можно с помощью перемычек;
после этого потребуется обшить каркас гкл.

После того как каркас готов, можно приступать к креплению потолочного освещения.

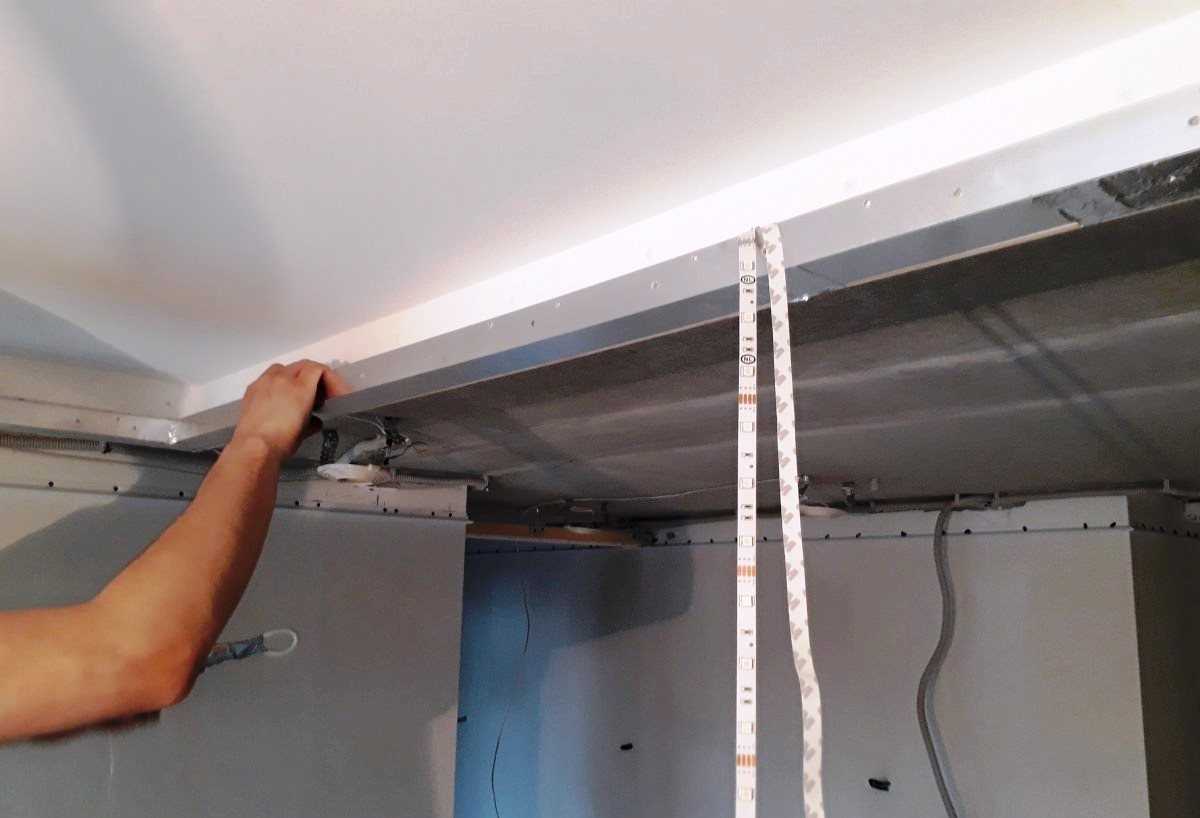

Монтаж светодиодной ленты на потолке

Когда планируется установка светодиодной ленты своими руками, то необходимо выполнять монтажные работы в определенной последовательности:

Выбрать тип ленты для потолка и длину.
Подобрать необходимый профиль.
Приобрести контроллер, с помощью которого можно управлять цветом и яркостью свечения. Как правило, в комплекте с контроллерами идет дистанционный пульт управления.
Чтобы соединить дюралайты, используют коннекторы. Разъемы в данном случае могут быть плоской либо круглой формы – все зависит от производителя.
Выбрать блок питания, который будет выполнять роль понижающего трансформатора.
После этого можно приступать к сбору всей системы.

После того как система собрана и прикреплена на потолок, проверяют ее работоспособность.

Подсветка натяжного потолка светодиодной лентой

Подключение светодиодной ленты

Выбираем материалы

Итак, вы твердо решили сделать у себя дома в одной из комнат подсветку потолка

Неважно, какую – цветную, белую или вовсе решились на светящийся потолок. Но в любом случае вам необходимо посетить строительный магазин, где вы купите необходимые материалы. Самый главный элемент – это светящаяся лента

Она бывает светодиодная и дюралайтовая. Дюралайт – это шнур, внутри которого располагается масса маленьких лампочек, диодных или накаливания. Он не боится воды, очень прочный и гибкий. Дюралайт можно устанавливать на любой поверхности. Главный его недостаток – это слабое свечение

Самый главный элемент – это светящаяся лента. Она бывает светодиодная и дюралайтовая. Дюралайт – это шнур, внутри которого располагается масса маленьких лампочек, диодных или накаливания. Он не боится воды, очень прочный и гибкий. Дюралайт можно устанавливать на любой поверхности. Главный его недостаток – это слабое свечение.

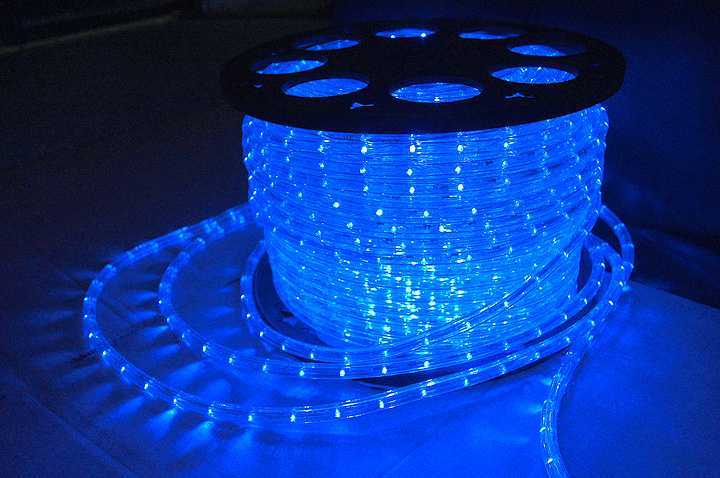

Светодиодный дюралайт

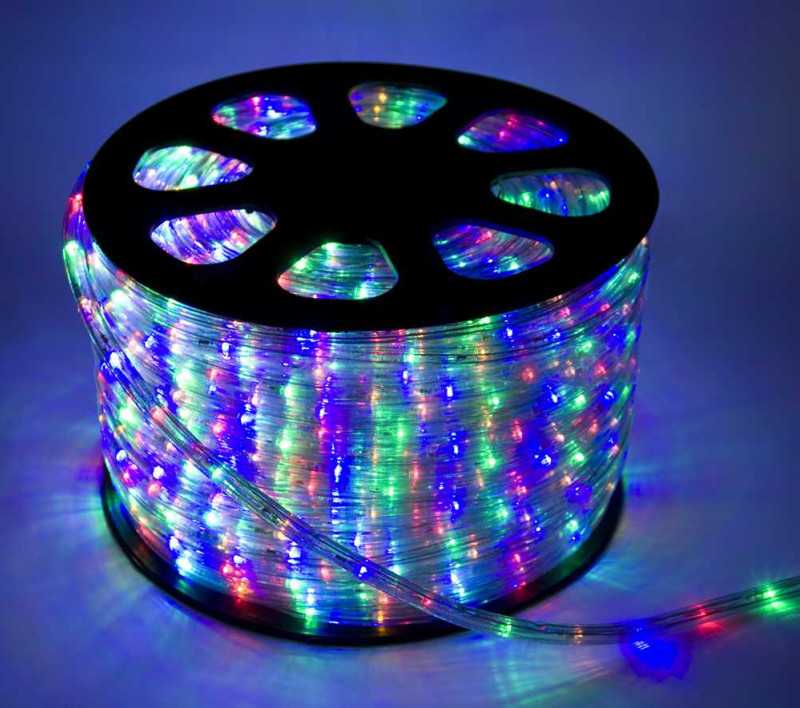

Дюралайт

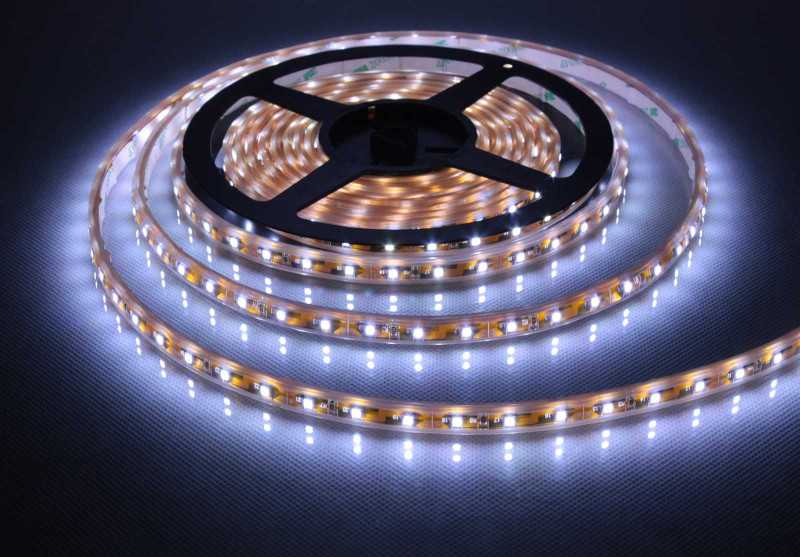

Светодиодная лента – это тонкая и гибкая плата, где на равном друг от друга расстоянии расположены светодиоды.

Ее основные достоинства:

возможность установки на любую поверхность;
невысокий уровень потребления электроэнергии;
высокая яркость;
простота монтажа.

Неоновые лампы для подсветки потолка

Цены на светодиодные светильники

~~светодиодный светильник~~

Неоновая подсветка потолка

Именно лента из светодиодов, благодаря своим плюсам, обычно используется для монтажа такого декоративного освещения.

Светодиодная лента под натяжным потолком — широкие возможности

И важно знать, как правильно выбрать эту деталь будущей подсветки

Для начала определитесь, каким будет цвет у вашей подсветки. Это – немаловажный аспект не только потому, что оттенок света должен подходить к интерьеру, но и потому, что определенные цвета, как ни крути, воздействуют на психику человека.

Таблица. Воздействие цветов на состояние человека.

Цвет	Воздействие
Красный	Раздражающий, но в то же время возбуждающий цвет. Не советуют использовать людям с повышенной раздражительностью.
Синий	Настораживает, настраивает на рабочий лад, делает человека собранным.
Желто-синий	Способен вызвать истерику.
Голубой, морской, бирюзовый	Настраивает на размышления, умиротворяет.
Зеленый, желто-зеленый	Успокаивает.
Оранжевый, желтый	Нейтрален, не вызывает особых чувств.

Образцы цветов

Многоцветная диодная лента, RGB лента

Посмотрите на плотность расположения лампочек. Она бывает 30, 60, 120 штук на метр. Специалисты советую для контурной подсветки брать ленту с 60 или 120 диодами, а вот для направленного освещения лучше всего подойдет лента на 30.
Определитесь с мощностью ленты – по этому показателю они тоже бывают разные. Для направленной подсветки купите модель 5 Вт/м, а для контурной лучше взять побольше – 8 Вт/м. Чтобы сэкономить на контроллерах (купить более дешевые), на откосы ставят ленты 5 и 7 ВТ, а на полочку – 7 и 14 Вт. Определить мощность ленты поможет ее маркировка, которая имеет буквенный и цифровой код, например, SMD 3028

Первые две цифры – это как раз и будет значение мощности.
Важно оценить и общую мощность ленты, которая рассчитывается по всей длине. Посчитав, сколько всего метров ленты вам понадобится, умножьте это число на мощность 1 метра. Исходя из полученного параметра, выбирайте мощность контроллера для ленты.

Исходя из полученного параметра, выбирайте мощность контроллера для ленты.

Разновидности светодиодных лент

Мощность светодиодной ленты

Количество светодиодов на ленте

Кстати, внимательно посмотрите и на то, как лента мигает. Подсветка такого вида способна оказывать и психоделический эффект за счет этого параметра. Не берите ленты, которые мерцают с частотой 0,5 Гц, 2 Гц и 7 Гц. Они могут стать причиной развития эпилепсии.

Лента светодиодная 3528 60 LED/M IP20

Итак, для монтажа подсветки потолка понадобится:

светодиодная лента в необходимом количестве;
ПВХ уголок (на него вы будете клеить ленту);
блок питания;
карниз, гипсокартон (если на вашем потолке еще не предусмотрены откосы и полочки для размещения подсветки);
сетевой кабель;
контроллер;
коннекторы для соединения отрезков ленты.

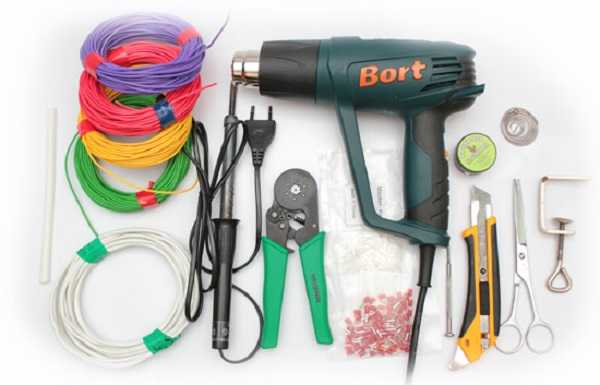

Инструмент для монтажа светодиодной ленты своими руками

Это – основной список необходимых материалов. В зависимости от того, как вы планируете монтировать подсветку потолка, вам могут понадобиться и другие предметы.

Конструкция лент

Светодиодная лента представляет собой печатную гибкую плату, на которой расположены белые или цветные светодиоды и резисторы. Светодиоды имеют кратную плотность размещения.

Обычно в точках продаж предлагаются изделия шириной порядка сантиметра и толщиной до 3 мм. Часто их нарезают кусками длиной до 5 метров и наматывают на специальные катушки. Резисторы, расположенные на горизонтальной плоскости конструкции вместе со светодиодами, нужны с целью ограничения тока.

Цвет и величина светового потока конструкции зависит от ее модификации. Свечение может быть предусмотрено многоцветное или монохромное.

Блок светодиодов и сопротивлений имеет равномерное кратное распределение, благодаря чему освещенность выходит равномерной. Также на ленте присутствуют делительные отметки с целью удобной разделки.

Комплектация подсветки

Установка светодиодной ленты и ее последующее применение возможны с использованием таких пускорегулировочных приборов: блок питания; контроллер.

Светодиоды работают с учетом постоянного тока напряжения 12 на 24 на 36 В, однако в большинстве случаев показатель равен 220 В. Для этого и нужен блок питания, играющего роль адаптирующего прибора.

Показатели блока питания определены его техническими характеристиками:

при создании влагозащищенных систем нужно использовать блок питания с аналогичным герметическим исполнением. Если же планируется установка открытой системы освещения, то следует выбирать блок, который не будет защищен от пыли и влаги;
питающий блок должен соответствовать номинальному напряжению ленты;
расчетную мощность блока можно определить, умножив количество метров ленты, которая будет подключаться, на номинальную мощность одного метра и приплюсовав к показателю запас по мощности. Он составляет от 25 процентов и больше.

Блоки питания имеют стандартные электротехнические показатели, соответственно, выбирать нужно тот, что имеет равную или чуть большую мощность по сравнению с полученным итоговым значением.

Второй прибор для работы — это контроллер. Контроллер нужен, чтобы можно было создавать статические или динамические световые эффекты.

Чтобы получить тот или иной вариант подсветки, следует выбирать определенную модификацию контроллера:

MIX — используется в системах со светодиодами белого цвета и разной температурой сечения;
RGB — нужен для 3-канального управления синим, зеленым и красным цветом. Влияет на скорость изменения цвета и создает разноцветные сочетания подсветки;
DMX — применяется для сложных систем, где присутствует много световых источников;
DALI — решение для системы «Умный дом».

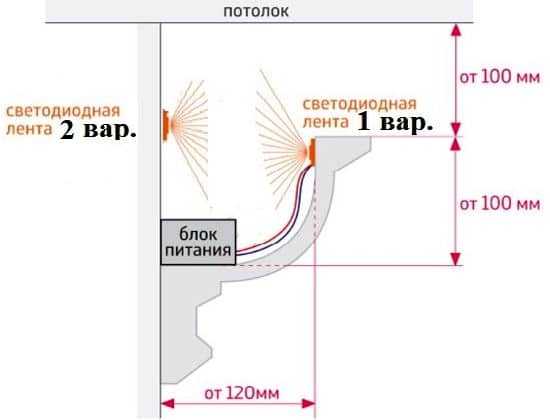

Как монтировать светодиодную ленту под потолочный плинтус

Монтаж подсветки потолка своими руками

Светодиодную ленту используют для подсветки потолка. Для этого крепится лента по периметру всей комнаты или только ее части по стенке, отступив 8-10 см от потолка. Фиксировать можно на скотч либо специальный профиль.

Для оформления используется следующие способы:

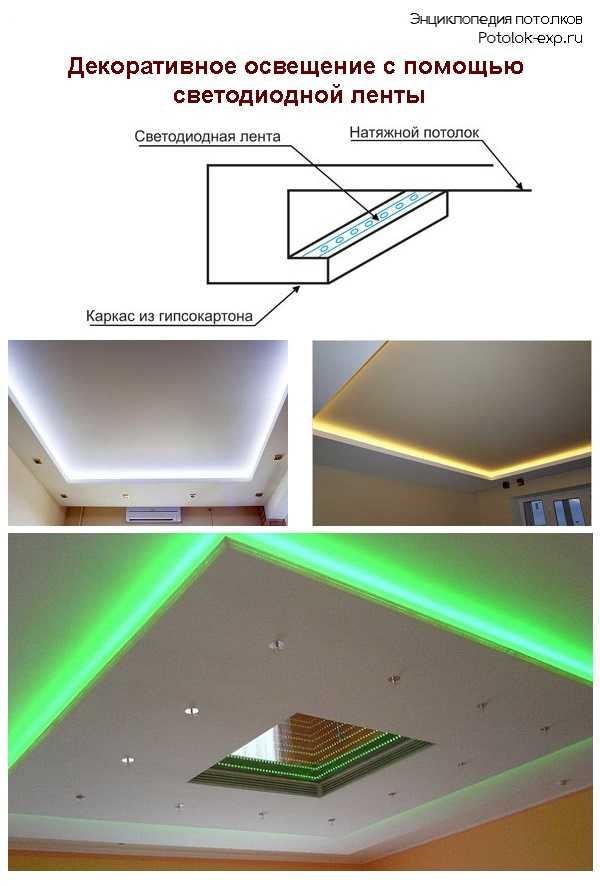

Гипсокартонный каркас. По периметру потолка монтируется каркас перевернутой буквой «Г» . На получившуюся полочку крепится лента. В зависимости от положения ленты, по-разному будет освещаться поток. Но будьте внимательны, любые неровности на потолке, при включении света, будут видны.

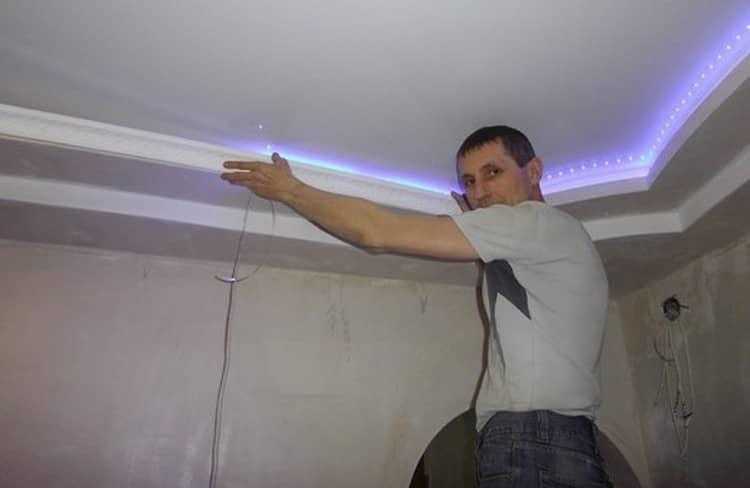

В потолочный плинтус. Монтаж светодиодной ленты можно выполнить с использованием потолочного плинтуса. Не много похож на монтаж в каркасе, но вариантов крепления здесь только один.

Под натяжным потолком. Сегодня очень популярны натяжные потолки. Они монтируются либо полностью, закрывая весь потолок, либо используется комбинация гипсокартона и натяжного потолка. Для получения на потолке фигур, если использовать только натяжной вариант, то можно закрепить на потолке диодную ленту.

Лента монтируется на потолок, образуя нужный узор. Затем выполняется монтаж натяжного потолка. При включении освещения получаются светящиеся линии или фигуры. Таким образом, можно создать несколько вариантов освещения.

Первые два варианта обладают преимуществами перед третьим. В случае выхода из строя ленту легко можно заменить или выполнить ремонт. В варианте с натяжным потолком, это сделать сложно. Для ремонта потребуется демонтировать полотно.

Установка ленты в нишу

Установка соединительных элементов

Установка соединительных элементов для светодиодной ленты — это процесс, который позволяет подключить несколько секций светодиодной ленты друг к другу, создавая более длинную ленту. Чтобы установить соединительные элементы, необходимо выполнить следующие действия:

Выберите соединительные элементы, подходящие для вашей светодиодной ленты и соединения, которое вы хотите создать. Существуют различные типы соединительных элементов, такие как разветвители, угловые соединители, соединители для подключения к блоку питания и т. д.
Убедитесь, что лента отключена от источника питания. Это позволит избежать повреждения светодиодов и других компонентов.
Подготовьте ленты, которые вы собираетесь соединить. Обрежьте концы ленты и удалите изоляцию с проводов на каждом конце.
Подключите соединительные элементы к лентам. Следуйте инструкциям для выбранного типа соединительных элементов и подключите провода соединительных элементов к проводам ленты. Обычно это делается при помощи зажимов, винтов или подключения проводов к разъемам.
Проверьте, что соединение установлено правильно. Проверьте, что провода правильно подключены к соединительным элементам и лентам. Проверьте, что соединительные элементы плотно прилегают к проводам и не оставляют промежутков между проводами и элементами.
После установки соединительных элементов, соедините ленту с источником питания и проверьте ее работу. Обычно светодиодная лента должна светиться ярко и равномерно по всей длине.

Монтаж багета

С чего начинается работа? Первым делом требуется найти самую низкую точку на потолке с учетом наличия воздуховодов, кабельных каналов, распредкоробок и т.п.

Далее по периметру стены вымеряете и засверливаете стеновой профиль, на который и будет натягиваться основное полотно.

На поворотах и углах аккуратно надрезаете его и формируете соответствующие заготовки по размерам и геометрии своей комнаты.

Прикладываете профиль к стенке и предварительно закрепляете его на малярный скотч. Проверяете горизонт по лазерному уровню, просверливаете отверстия под дюбеля.

Забиваете их и прикручиваете по периметру багет.

После всех этих работ в обычной ситуации можно было бы натягивать полотно. Но не забываем, что у нас посреди потолка будут световые линии.

Поэтому под них нужно подготовить соответствующий профиль и по необходимости закладные.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, — использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;
в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;
для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

малая допустимая мощность осветительного прибора;
как следствие небольшие размеры освещаемой зоны;
необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
паяльник с необходимыми материалами для пайки (флюс, припой);
провода;
переключатель-тумблер;
лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.
