Профиль для светодиодной ленты: основные виды, использование

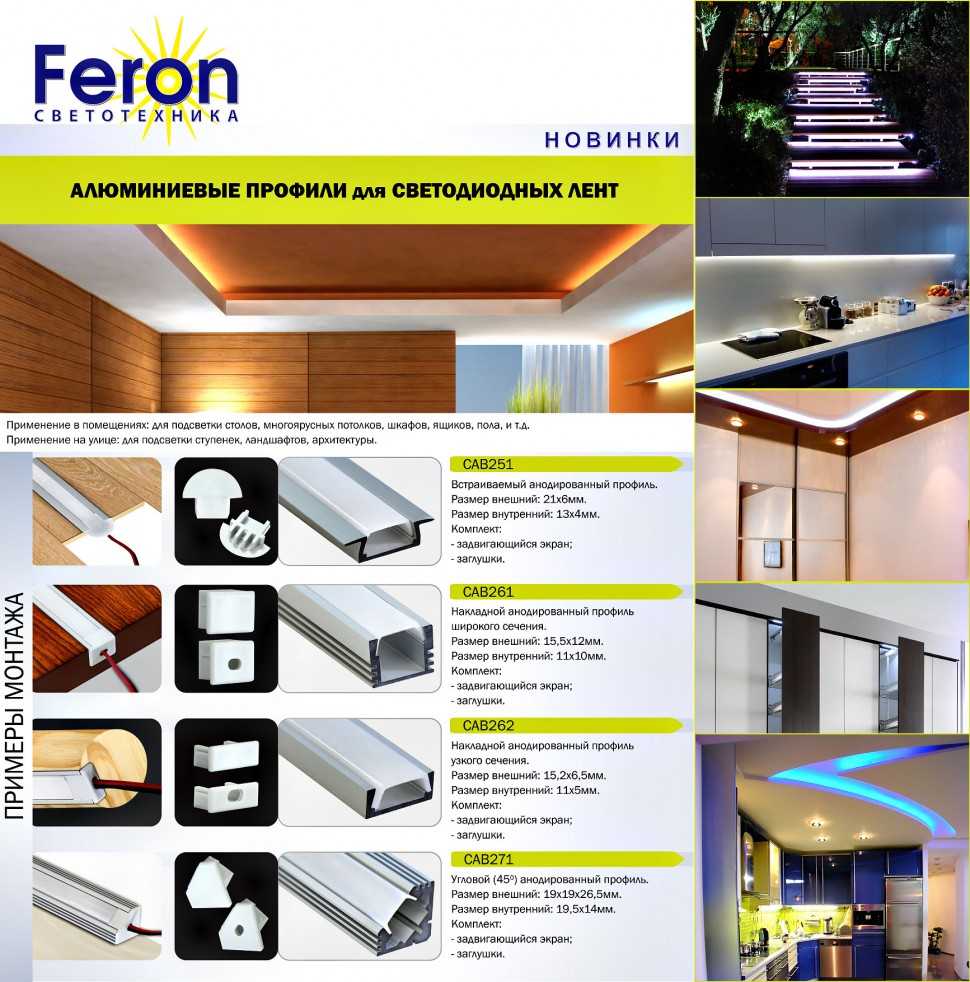

Виды светодиодных профилей

Существует огромное разнообразие светодиодных LED профилей, которые позволяют реализовать практически любую задумку в оформлении светодиодного освещения и подсветки. Среди основных отличий алюминиевых профилей для светодиодных лент будет способ их монтажа, именно по этому признаку из и классифицируют на разные виды. Основных, самых главных вида светодиодных профилей всего три.

Основные виды светодиодных профилей по способу монтажа:
1. Накладные.
2. Врезные.
3. Подвесные.

Накладные светодиодные профили монтируются на любую ровную поверхность. Их можно прикрепить на двухсторонний скотч, если это гладкая ровная поверхность, такая как плитка или мебель, а также прикручивать с помощью саморезов. Это самый распространенный вид профиля.

Врезные светодиодные профили требуют специальной доработки поверхности для их установки. Для них необходимо предварительно под размер профиля сделать фрезерованный паз. Такие профили встраивают в мебель, в гипсокартон и даже в штробу в стене.

Подвесные светодиодные профили используются в основном для организации основного светодиодного освещения. Из таких профилей можно делать светильники любой конфигурации и длины. Сами профили крепятся к потолку с помощью тросиков, что позволяет вешать их на любой высоте.

Эти три основных вида светодиодных профилей не описывают полностью картину их разнообразия. Чтобы более точно классифицировать профили к отличиям по способу монтажа добавляется еще форма профиля и материал, в который он устанавливается. Исходя из этого можно выделить уже семь видов светодиодных профилей.

Виды светодиодных профилей с учетом дополнительных факторов:

1. Накладной. Этот вид LED профилей самый популярный, потому что под него не нужно подготавливать поверхность, а крепится он с помощью клея, двухстороннего скотча или саморезов на любую ровную поверхность.

2. Угловой. Для установки в углах комнаты, мебели или на стыке любых двух поверхностей под углом 90 градусов угловой светодиодный профиль будет идеальным вариантом. Крепиться он может точно также, как и накладной профиль, т.е. для его фиксации не требуется дополнительная подготовка поверхности.

3. Врезной. Врезной светодиодный профиль еще называют встраиваемым LED профилем. С его помощью создаются необычные источники света, встраиваемые в шкафы, столы, и даже стены. Перед установкой в поверхности делается паз подходящего размера.

4. Скрытый монтаж. Светодиодный профиль скрытого монтажа позволяет встроить освещение без каких-либо швов, что позволяет сделать источником света буквально любой предмет интерьера.

5. Подвесной. Подвесной светодиодный профиль подвешивают под потолком на специальных тросиках. Его очень часто используют для организации основного освещения на больших площадях, потому таким образом можно подвесить светодиодную ленту в нужном месте, добиваясь более равномерной освещенности помещения.

6. Напольный. Напольный светодиодный профиль отличается особой прочностью и комплектуется рассеивателем, который герметично закрывает светодиодную ленту. Очень часто монтаж такого профиля производится вдоль плинтуса.

7. Для гипсокартона. Светодиодный профиль для гипсокартона имеет широкие выступы (монтажные ушки), также он применяется как LED профиль под штукатурку.

Если рассматривать формы светодиодных профилей, то будет еще больше вариантов, так как они могут быть круглые, квадратные, прямоугольные, уголки, конусные и другие разнообразные формы.

Преимущества алюминиевых светодиодных профилей:
— при самостоятельном выполнении работ по монтажу светодиодных лент из применение значительно упрощает и ускоряет процесс монтажа;
— при их наличии светодиодные ленты надежно защищаются от внешнего воздействия, например, от влаги, пыли и механических повреждений;
— применение профиля с оптическими линзами или рассеивателями позволяет добиться желаемой освещенности объектов или помещения;
— алюминий отлично отводит тепло, поэтому профиль является отличным радиатором для светодиодной ленты, что значительно продлевает ее срок службы;
— правильно подобрав короб, его даже можно сделать оригинальной деталью интерьера;
— короб со светодиодной лентой может полностью заменить собой основное освещение в помещении.

Монтаж натяжных потолков со светодиодами

Профиль алюминиевый своими руками

Контур, которые изготавливаются из алюминия, пользуются очень большой популярностью, ведь в них получилось совместить две последние современные технологии. Специалистам удалось в одно изделие поместить не только крепкий и качественный анодированный сплав, но еще и светодиодную технику, которая набирает популярность с каждым новым днем.

Благодаря этому в результате получилось в несколько раз увеличить функциональность подсветки и сделать устройство для крепления светодиодов гораздо надежнее и прочнее. Контур, который принято изготавливать из алюминия отличного качества, можно использовать для того, чтобы непосредственно светодиодную ленту можно было вмонтировать в стену. Кроме того, алюминиевый профиль для таких изделий можно смело использовать для монтажа подсветки в напольном покрытии, потолке и так далее.

Подобные профили отлично смотрятся даже в самых разных конструкциях и при этом не вредят другому материалу или его целостности. В то же время контуры из алюминиевого сплава могут быть и нестандартными. А это значит, что многие современные модели были украшены аксессуарами разного типа. К примеру, часто можно встретить наличие заглушек или же разнообразные фиксаторы, даже держатели, которые смотрятся очень красиво, современно, оригинально и одновременно с тем, сдержано. Алюминиевый профиль — это отличный вариант в том случае, если вы планируете сделать в помещении классический интерьер.

Подключение светодиодной ленты

Основные виды профилей для подсветки

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

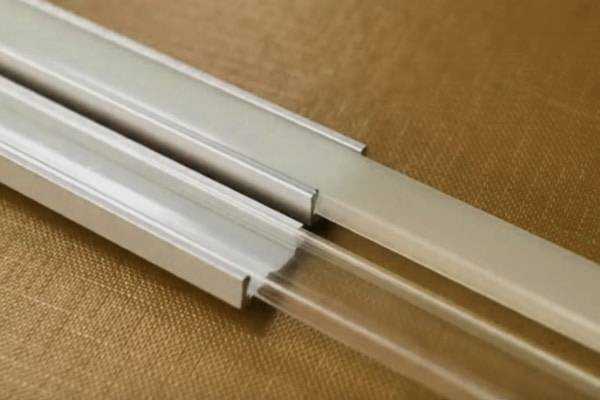

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

преобразовать переменное напряжение сети в постоянное;
выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное. При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

C1 – 2,2 мкФ 400 В
R1 – 1,3 кОм
R2 – 4,3 кОм
R3 – 47 Ом
VD1 .. VD4 – 1N4007
VT1, VT2 — 13002

На схеме можно выделить три узла:

выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
стабилизатор тока на R2, R3, VT1, VT2;
сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено. Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

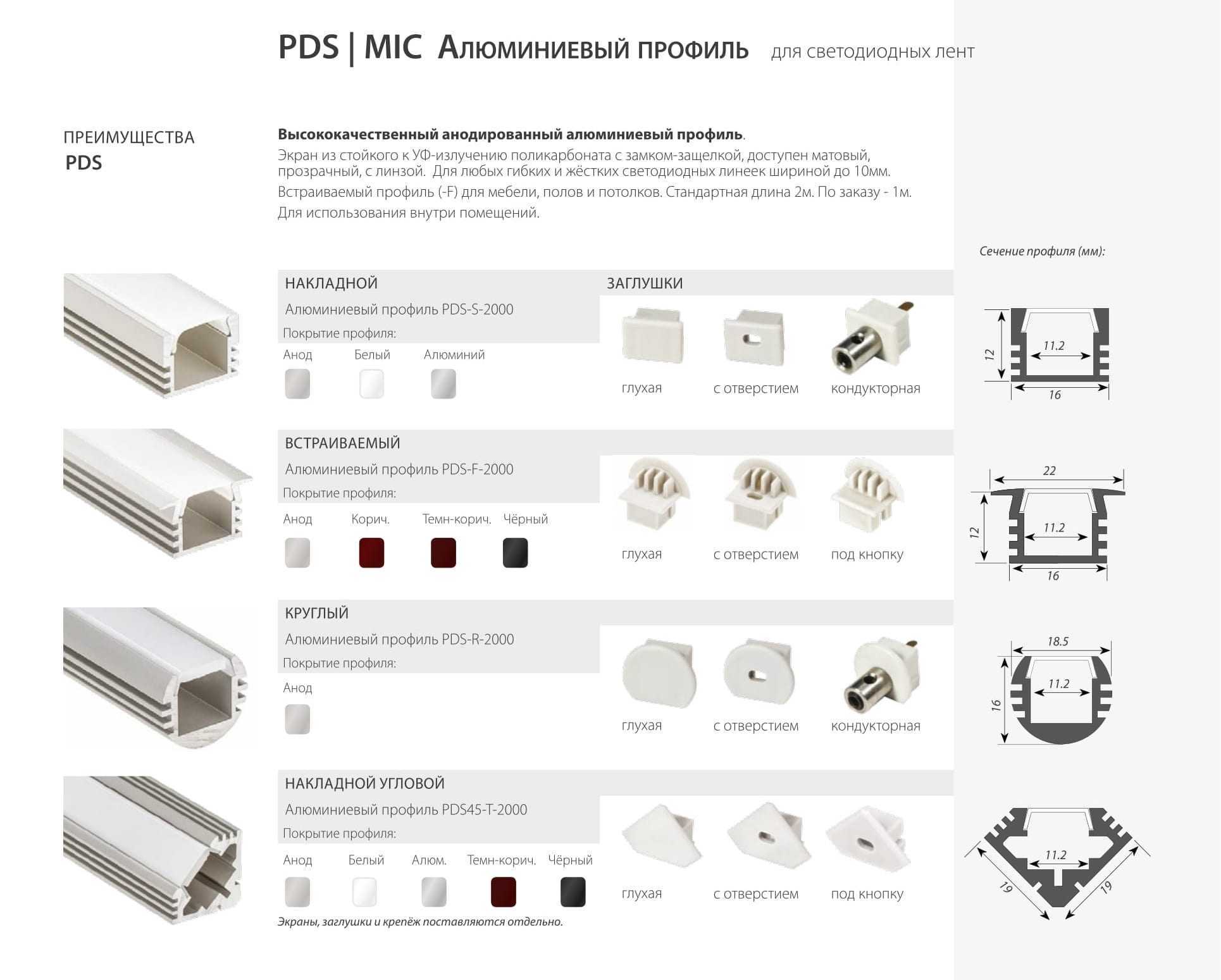

Стандартные геометрические размеры

Различные виды и модели подобных изделий выпускаются производителями разных геометрических размеров, но одно условие, присущее им всем,– это возможность размещения в их внутреннем пространстве LED-источников света.

Промышленностью выпускаются светодиодные ленты следующего сечения:

Обычного типа свечения:

ширина – 8–13 мм;
толщина – 2,2–5,5 мм;
длина – до 5 м.

Бокового типа свечения:

ширина – 6,6 мм;
толщина (высота) – 12,7 мм;
длина – до 5,5 м.

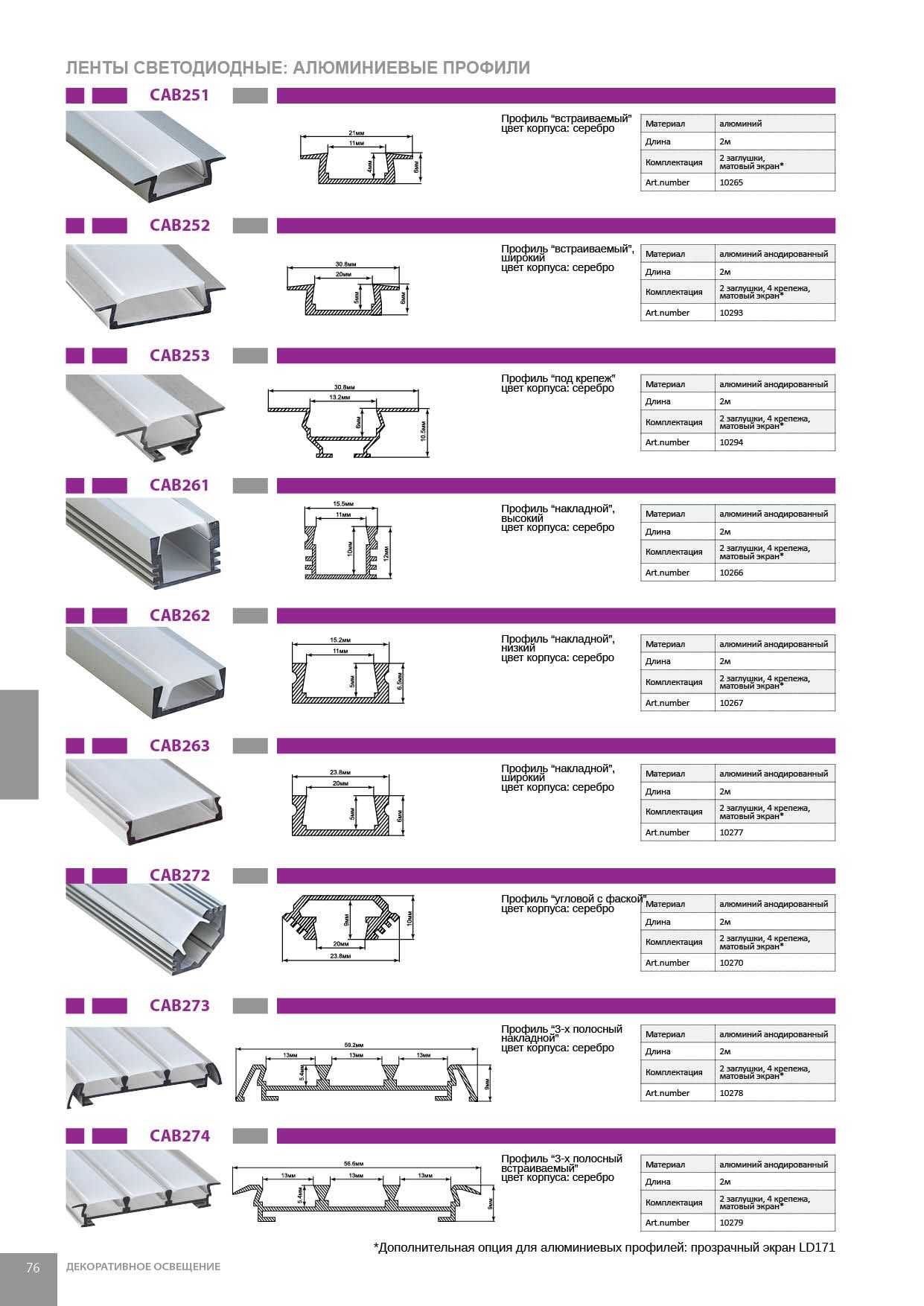

Геометрические размеры у различных моделей разных производителей отличаются друг от друга, но наиболее распространённые приведены на следующем рисунке.

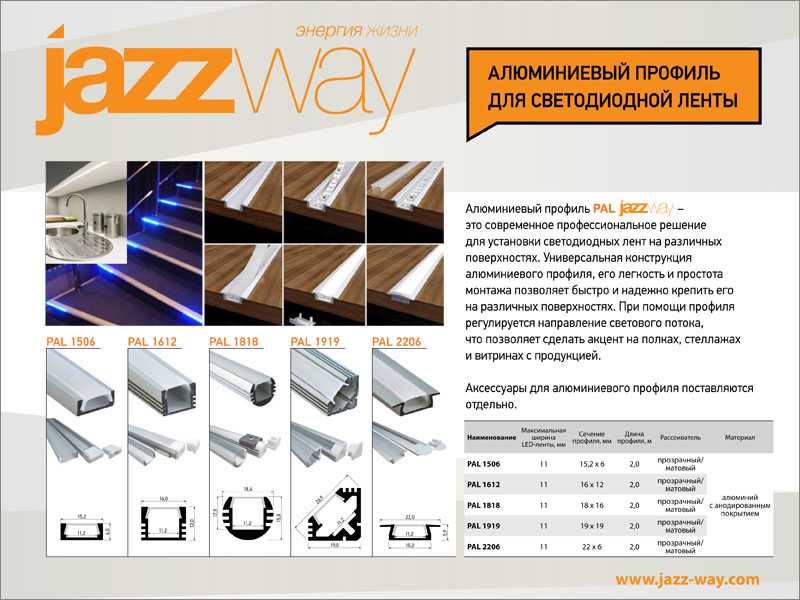

Номенклатура алюминиевого профиля серии «PALJAZZWAY»

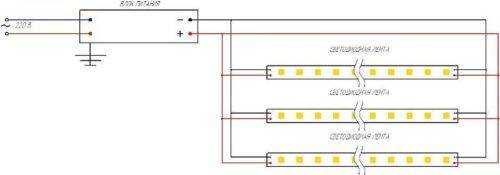

Общие правила подключения

Дюралайт нельзя подключать напрямую к напряжению в 220В, для начала его необходимо понизить до 12В или до 24В

Это можно сделать с помощью специального блока питания.
Концы ленты необходимо фиксировать с помощью разъемов и коннекторов.
Необходимо полностью исключить любое сильно механическое воздействие.
Обращайте внимание на характеристики. Например, характеристика IP показывает степень защищенности от воды

IP 65 можно устанавливать в ванных комнатах.
Если был сделан выбор в пользу монтажа профиля с помощью клейкой ленты, следует учитывать, что наклеить ее можно только один раз. Поэтому перед поклейкой очистите поверхность и сделайте маркировку, чтобы избежать ошибок.
Необходимо соблюдать последовательность в подключении.
При выборе блока питания обращайте внимания на его мощность. Она должна быть больше на 30% всей подключенной светодиодной ленты.
Если есть необходимость в разрезании ленты, убедитесь в ее исправности с помощью блока питания.

Помните, что необходимо соблюдать технику безопасности. Если не обладаете базовыми навыками в электрике, позовите на помощь специалиста.

Монтаж парящего потолка

Для начала нужно провести замеры помещения и изготовить эскиз будущей конструкции. После закупки всех необходимых материалов и инструментов приступают к монтажу, который состоит из нескольких этапов.

Подготовительный этап

На подготовительном этапе проводится очистка базовой потолочной поверхности от старой отделки. Отслоившуюся штукатурку, краску или обои нужно обязательно удалять, потому что в ходе эксплуатации натяжного покрытия частицы старой отделки могут отпасть и повредить пленку.

При необходимости проводится антисептическая обработка базовой поверхности

Это важно сделать, если есть участки с поражением плесенью. Рыхлые основания желать дополнительно укрепить грунтом глубокого проникновения

После этого прокладывается проводка под осветительные приборы. Подготавливаются базы из фанеры или ДСП под светильники. Базы крепятся на подвесах и располагаются в одной плоскости с будущим натяжным покрытием.

Сборка каркаса

Монтаж несущего каркаса выполняют в такой последовательности:

Сначала находят самый низкий угол. Для этого используют лазерный уровень. После от этого угла вниз откладывают расстояние, на которое в будущем понизится наш потолок. При помощи того же прибора отметку переносят на другие углы комнаты. Все метки в углах соединяются горизонтальными линиями на стенах.
При помощи саморезов и дюбелей к стенам крепят несущие багеты. Шаг установки крепежных элементов равен 150-300 мм и зависит от типа несущего элемента и разновидности полотнища.
Далее в багет укладывается светодиодная лента и подключается к источнику электроснабжения. После проверки исправности работы светодиоды временно отключаются.

Монтаж полотна

Монтаж ПВХ пленки выполняется с разогревом тепловой пушкой до температуры 60-70 градусов. Перед этим полотнище расправляют и подвешивают на зажимах в углах помещения. После разогрева газовой или электрической тепловой пушкой пленку натягивают и заправляют в багеты при помощи шпателя с закругленными концами. Причем работы начинают вести от углов помещения, постепенно продвигаясь к центральной части. В завершение монтируется прозрачная вставка на профиль.

Парящее потолочное покрытие станет настоящим украшением интерьера. Подсветка потолка с помощью плинтуса дает множество преимуществ

Важно лишь заранее продумать будущую конструкцию и провести монтаж с соблюдением технологии. Если вы сомневаетесь в собственных силах, можете доверить монтаж профессионалам

Основные критерии выбора

При установке профиля необходимо заранее учесть все нюансы и соответственно им правильно подобрать конструкцию для установки светодиодных лент. При этом нужно придерживаться основных критериев выбора изделия:

место, где будет монтироваться подсветка;
поверхность, на которой устанавливается профиль (стены или потолок, гладкие или шероховатые и т.п.);
способ монтажа (накладной, врезной или встраиваемый);
тип подсветки: общий или скрытый;
разновидность модели.

При необходимости установки на профиле матового экрана надо будет выбрать и защитный экран: он может различаться по цвету, форме, степени прозрачности, а также по внешнему виду (скрытые, выпуклые) и т.п. Большое значение имеет выбор угловых элементов крепежа, поскольку они будут формировать вид искривленной системы подсветки.

Немаловажен подбор заглушек и крепежных элементов, а также иных аксессуаров для придания системе освещения более утонченных форм.

Для придания большей площади освещения и тушевания темных полос подбирают рассеиватель. Он также защищает от различных посторонних повреждений и влаги.

Рассеиватели могут быть:

прозрачными;
матовыми – 60-процентная пропускная способность;
полуматовыми – 75-процентная пропускная способность;
внутренними – вставляются в пазы;
внешние – предназначаются для монтажа на бортики.

Следует выбирать профиль, который дополнительно укомплектован линзами. Они позволят оптимизировать угол рассеивания потока света.

Поскольку основной функцией профиля является отвод тепла, при выборе следует обращать внимание на такой важный показатель, как его поверхностная площадь. К тому же надо учитывать, что не только нижняя подложка отводит тепло, но и боковые бортики. Более высокие в данном случае предпочтительнее

Более высокие в данном случае предпочтительнее.

Установка светодиодной ленты на профиль

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

подготовка к выполнению работы;
крепление профиля;
фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

выбрать способ крепления профиля;
подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

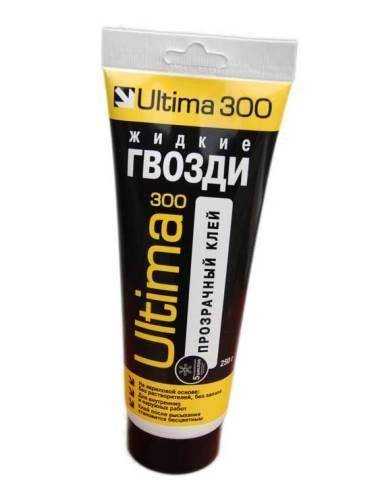

на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

Клей типа жидкие гвозди для крепления профиля

саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

дрель с набором сверл;
шуруповерт;
саморезы, максимально подходящие по размерам;
ножовку по металлу для резки профиля;
инструменты для разметки;
провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
по заданным параметрам производится резка алюминиевого профиля;

Нарезка профиля по размерам

в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

Монтаж светодиодной ленты

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

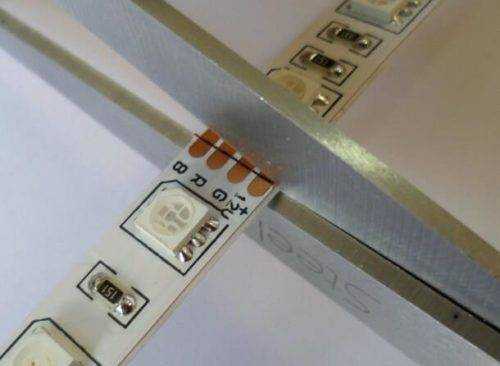

лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

устанавливаются рассеиватели и заглушки;
проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.
