Последовательность действий при монтаже
Для установки ленты своими руками требуется выбрать блок питания по уровню нагрузки. Делается это нужно, руководствуясь общей длиной изделия и мощностью 1 м полосы. К полученному значению добавляется 25% в качестве запаса. Протяженность ленты и профиля с рассеивателем определяется путем измерения участка поверхности, где организуется подсветка.
Вне зависимости от того, какой тип крепежного элемента используется (алюминиевый, пластиковый, угловой, накладной, круглый), по одной стороне кромки своими руками делается небольшой пропил для вывода питающего провода ленты.
Монтаж профиля осуществляется посредством использования шурупов с потайной шляпкой, чтобы крепеж не мешал прокладке лент. Размер шурупов определяется толщиной материала, на который устанавливается алюминиевый профиль.
Схема подключения ленты
Далее, поверхность данного элемента очищается и обезжиривается, что обеспечит более качественную установку лент. Эти действия повторяются в такой же последовательности, если монтируется угловой или накладной профиль. Врезной вариант конструкции может быть установлен без крепежа, но это определяется конфигурацией поверхности, а также типом материала.
Нюансы работы
Монтируется алюминиевый профиль своими руками всегда максимально аккуратно, даже при организации подсветки ступеней, чтобы внешний вид подобных светильников не вызывал дискомфорта из-за небрежного оформления. Когда алюминиевый профиль (вне зависимости от того, выбран врезной или накладной вариант) подготавливается к установке, его кромки должны быть зачищены от заусенцев. Кроме того, эти участки закрываются заглушками, что обеспечит дополнительную защиту лент.
Этапы сборки профиля
Желательно располагать всю конструкцию (врезной, накладной профиль) так, чтобы в дальнейшем было легко добраться до встроенных лент. В противном случае возникнут существенные сложности при попытке замены осветительных приборов данного типа своими руками.
Таким образом, установка светодиодных лент является более предпочтительным вариантом в сравнении с разными типами ламповых светильников. Закрепить своими руками накладной или угловой профиль для крепления ленточных осветительных приборов достаточно легко.
Наиболее ответственный этап во всей работе – подключение проводов согласно полярности. Единственный минус, которым отличаются профили для подсветки ступеней, потолков и других поверхностей, заключается в довольно высокой цене. Но есть возможность снизить расходы и сделать этот элемент своими руками.
Основные виды профилей по способу монтажа и область их применения
Функция и принцип работы рассеивателя
Особенность led-ленты состоит в том, что световой поток от нее распространяется на угол не более 120 градусов. Это существенно ухудшает их практическую пользу. Чтобы исправить ситуацию, необходимо в непосредственной близости к лампам поставить материал, преломляющий и рассеивающий свет.
Именно эту функцию и выполняет светодиодный рассеиватель. Его внутренняя структура основана на неупорядоченном расположении частиц вещества. В результате свет при прохождении через такой материал значительно отходит от своей изначальной траектории – причем в разные стороны. От этого световой поток одновременно несколько слабнет и равномерно расширяется.

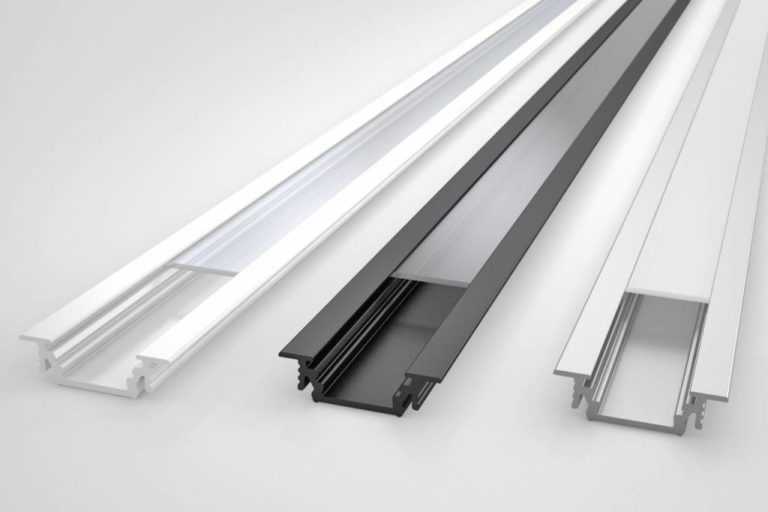

Врезной светодиодный профиль
Врезной светодиодный профиль встраивается внутрь, благодаря чему он находится вровень с основной поверхностью. Это позволяет применять такие изделия при создании световых конструкций в ограниченном пространстве. Врезные светодиодные профили чаще всего используются при устройстве:
- гипсокартонных потолков и стен;
- световых линий в полу;
- перегородок из гипсокартона;
- подсветки мебели.
Для установки такого профиля в мебели вырезается паз, в гипсокартоне – прямоугольное отверстие. В них монтируется вся конструкция. Благодаря специальным кромкам профиль не проваливается внутрь, а располагается вровень с рабочей поверхностью мебели, стены, потолка или перегородки. Для пола необходимо подбирать специальные изделия повышенной прочности.Чтобы оформить покупку врезных профилей в компании ULIGHT, заполните заявку на нашем сайте. Дополнительную информацию вы можете получить у наших консультантов.
Технология установки светодиодной ленты
Этап 1. Монтаж плинтуса
Я сейчас расскажу, как сделать светодиодную подсветку своими руками. Работу нужно начинать с подготовки основания – установки потолочного или мебельного плинтуса.
Пример открытого наклеивания
Если монтаж выполняется на нижнюю поверхность кухонного гарнитура, то инструкция предполагает два варианта действий:
- Открытая установка – лента просто наклеивается на предварительно обезжиренное дно подвесного кухонного шкафчика.
Крепление профиля для монтажа ленты на гарнитур
- Установка в плинтусе – с нижней стороны на шкафчик наклеивается или крепится саморезами специальный профиль. После этого внутрь профиля вклеивается LED-лента, которая закрывается прозрачной вставкой.
Потолочная подсветка своими руками монтируется несколько сложнее:
| Иллюстрация | Последовательность действий |
|
Подготовка плинтуса.
Потолочная галтель для установки подсветки подрезается по размеру помещения. Для подрезки внутренних и наружных углов используется стусло – специальное приспособление, позволяющее точно подогнать детали и не перепутать направление среза. |
|
|
Подготовка стен.
На стены под потолком наносится разметка под установку потолочного плинтуса. Горизонтальность разметки контролируем с помощью уровня. |
|
|
Грунтовка стен.
Место наклеивания плинтуса обрабатываем проникающей грунтовкой. В качестве альтернативы грунту можно использовать клей для плинтуса, разведенный водой в пропорции 2:1-3:1. |
|
|
Нанесение клея.
На изнаночную сторону плинтуса тонким слоем наносим клей. |
|
|
Наклеивание галтели.
Прикладываем плинтус к стене и прижимаем с одновременным выравниванием. Излишки клея, выступающие внизу основания, аккуратно удаляем пластиковым шпателем. |
|
|
Шпаклевка стыков.
Стыки между фрагментами галтелей в углах и на ровных участках замазываем белым акриловым герметиком. Для заделки щелей используем шпатели. |
Светодиодное освещение также может быть установлено в специальном коробе из гипсокартона. Но в этом случае полку для укладки ленты нужно включить в конструкцию потолка заранее, на этапе его монтажа.
Схема монтажа полки из гипсокартона
Натяжной потолок из светлой виниловой пленки можно задекорировать еще оригинальнее. Для этого LED-лента наклеивается прямо на стену за натянутым полотном, на расстоянии примерно 40-50 мм от верхнего края крепежного багета. При включении подсветки световой поток размывается, за счет чего достигается декоративный эффект.
Так выглядит контурный световой декор за матово-белым полотном
Этап 2. Сборка и подключение электрической части
Теперь – коротко о том, как самому сделать светодиодную подсветку.
Простой вариант подключения
Сложная схема с усилителями и несколькими блоками питания
Первое, о чем нужно помнить – светодиодные ленты подключаются параллельно, фрагментами длиной не более 5 м. Соответственно, при монтаже длинного контура нам придется подобрать провода соответствующей длины.
Сборку системы выполняем так:
| Иллюстрация | Последовательность действий |
|
Резка ленты.
Используя острые ножницы, разрезаем LED-ленту на фрагменты нужной длины. Линии разреза должны проходить по отметкам на изделии, иначе есть риск повреждения светодиодов или токопроводящих дорожек. |
|
|
Пайка проводов.
Зачищаем концы провода (двухжильного для одноцветной ленты, четырехжильного – для трехцветной) и края токопроводящих дорожек на ленте. Припаиваем провод к светодиодной ленте, ориентируясь на маркировку. При пайке используем температуру не более 240-250 градусов. Во избежание повреждения основы время пайки не должно превышать 10 секунд. |
|
|
Подключение к блоку питания.
Другой конец провода также зачищаем (края жил можно обжать или надеть на них концевики). Соблюдая маркировку и ориентируясь на цвет жил, подключаем провод к клеммам блока питания, затягивая крепежные винты отверткой. |
|
|
Проверка работоспособности.
Включаем систему в сеть, проверяя, горят ли все светодиоды. Также контролируем степень нагрева в местах пайки. |
|
|
Установка ленты. Используя самоклеящееся основание, монтируем ленту в потолочную галтель или мебельный плинтус. Также можно просто наклеить изделие на дно кухонного шкафчика. |
Различие форм и видов
В первую очередь необходимо отметить то, что классификация профилей происходит исходя из типа материала:
- Поликарбонатные изделия. Хотя и пластиковый короб применяется реже, он обладает рядом преимуществ. Например, он гибкий, благодаря чему его устанавливают на изгибы или неровности.
- Алюминиевый короб. Пользуется большой популярностью, так как он устойчив к коррозии и обладает повышенной прочностью.
Виды конструкции обладают главной особенностью – это рассеивание тепла (измеряется в Вт/м), которое зависит от площади поверхности и габаритов. Существует несколько категорий изделия, которые различаются по способу установки. Это такие виды, как:
- Угловой вариант. В этом случае светодиодная лента помещается в конструкцию угловой формы. Используются для установки источника света в угловых местах. А так как яркость светодиодов большая, то профиль производится с рассеивателем (как правило, он съемный). Благодаря ему яркость подсветки уменьшается.
- Встраиваемый или врезной вариант. Это отличное дизайнерское решение. Такие виды позволяют объединить ДСП с гипсокартонном, а светодиодная лента устанавливается на месте соединения. Отличительной особенностью такого варианта является наличие края, который в местах паза закрывает неровность. Благодаря ему можно осветить рабочую кухонную поверхность и при этом светодиоды не будут выпирать у шкафчиков. В ДСП прорезается углубление необходимой глубины, и в него вставляется лента. Таким образом, создается впечатление, что кухонный шкаф светится сам.
- Накладной вариант. Такие исполнения считаются самыми популярными и востребованными. Это объясняется методом их монтажа. Накладной профиль можно установить абсолютно на любую поверхность. Делается это с помощью саморезов или клея. Установка простая и легкая – это считается основным достоинством такого метода. При этом гнущийся пластиковый короб позволяет устанавливать его на изогнутую поверхность (такое исполнение применяется для оформления арок или обустройства элементов интерьера круглой формы).
Существуют и другие виды изделия, которые отличаются по форме. К ним относят круглые, прямоугольные, квадратные, конусообразные и трапециевидные изделия.
- Круглый вариант. Такой профиль используется для создания оригинальной подсветки с использованием необычных LED-светильников.
- Подвесной вариант. Такой профиль пользуется большим спросом при освещении помещения большой площади. Подвесная система при освещении комнаты позволяет убрать мертвые зоны и обеспечить равномерное рассеивание света по всему периметру.
По форме и сечению существует огромное количество моделей. Их применение позволяет создать интерьер любого помещения на свой вкус и лад. Это касается не только помещений: витрины магазинов, офисные здания, рекламные щиты выделяются на общем фоне благодаря подобному освещению.
Помимо основных вариантов, существует еще несколько разновидностей профиля, с помощью которого можно прикрепить источник света. Например, светодиодная лента может помещаться в П-образный профиль. Такое устройство используется для подсветки рабочего стола, при оформлении витрин или стендов и выставок.
Любой профиль включает в себя такие дополнительные компоненты, как заглушки, саморезы, клипсы и защитный экран (рассеиватель). Экран в свою очередь может быть матовый или прозрачный.
Также большую популярность получил герметичный короб. Этот вид применяется для подсветки бассейна, аквариумов и многих других элементов. В таком коробе светодиодная лента защищена от попадания нежелательной влаги.
Короба отличаются между собой и по цветовой гамме. Цвета подбираются под общий интерьер помещения или объекта, который будет освещаться. LED полоса также бывает различной окраски, поэтому подобрать необходимый цвет не составит труда.
Рекомендуем просмотреть видео, на котором рассматриваются виды алюминиевого профиля для светодиодной ленты:
Схема подключения
Светодиодная лента представляет собой бухту, которую можно разрезать в определенных местах. Если следовать этому правилу, то самый короткий отрезок будет содержать несколько последовательно соединенных светодиодов и резистор.
Схема отрезка монохромного осветительного прибора.
Схема RGB(RGBW)-ленты несколько сложнее, но принцип тот же – при разрезании в установленных местах можно получить отрезок с последовательно соединенными элементами.
Схема RGB-осветителя.
Если резать не соседние терминалы, то можно получить несколько таких отрезков, соединенных между собой. Поэтому заготовленные куски ленты также подключаются параллельно друг другу, но соединять их надо последовательно. Так построена схема этого светильника.
Для сборки полной схемы потребуется источник питания на соответствующее напряжение и потребляемый ток, который равен току полной длины используемого полотна с запасом 20-30%. Светодиоды нетребовательны ко многим параметрам питающего напряжения, поэтому им не нужен блок питания с хорошим сглаживающим фильтром или даже со стабилизатором. Вполне подойдет легкий, компактный и недорогой импульсный источник напряжения.
Также нужен будет выключатель питания. В некоторых случаях потребуется автоматический выключатель защиты сети. В итоге общая схема подключения монохромной ленты будет выглядеть так:
Схема подключения коротких отрезков LED-полотна.
Минимальный ток автоматического выключателя выбирается с небольшим запасом из соотношения Iсраб>Iленты*(220/Uпитания), где Uпитания – напряжение питания ленты.
Схема подключения длинных отрезков LED-полотна.
По такой схеме можно подключать куски длиной до 5, максимум до 10 метров. Если общая длина отрезков больше, то по проводникам на полотне пойдет слишком большой ток, что приведет к перегреву или перегоранию. Поэтому полотна с большой общей длиной разбивают на группы 5-10 метров и запитывают их параллельно.
RGB-лента подключается подобным способом, но использовать ее в статическом режиме неинтересно, поэтому появляется еще один элемент – RGB-контроллер, управляющий цветами свечения в динамике.
Подключение RGB-освещения.
Если общая длина не позволяет запитать ленту в последовательном виде, поступают так же, как и в монохромном варианте, но добавляется еще одна проблема – нагрузочная способность контроллера. Чтобы не перегрузить его выходы, добавляют усилители сигнала – по одному на каждую группу отрезков.
Для соединения комплектующих между собой можно использовать специальные коннекторы. С их помощью подключаются отрезки полотна между собой под разными углами. Но, несмотря на заверения производителей, надежность этих приспособлений не сравнится с традиционной пайкой. Поэтому рекомендуется освоить этот процесс и монтировать ленту только с помощью паяльника.
С помощью коннектора подключить светодиодную ленту можно за минуту.
Основные виды профилей по способу монтажа и область их применения

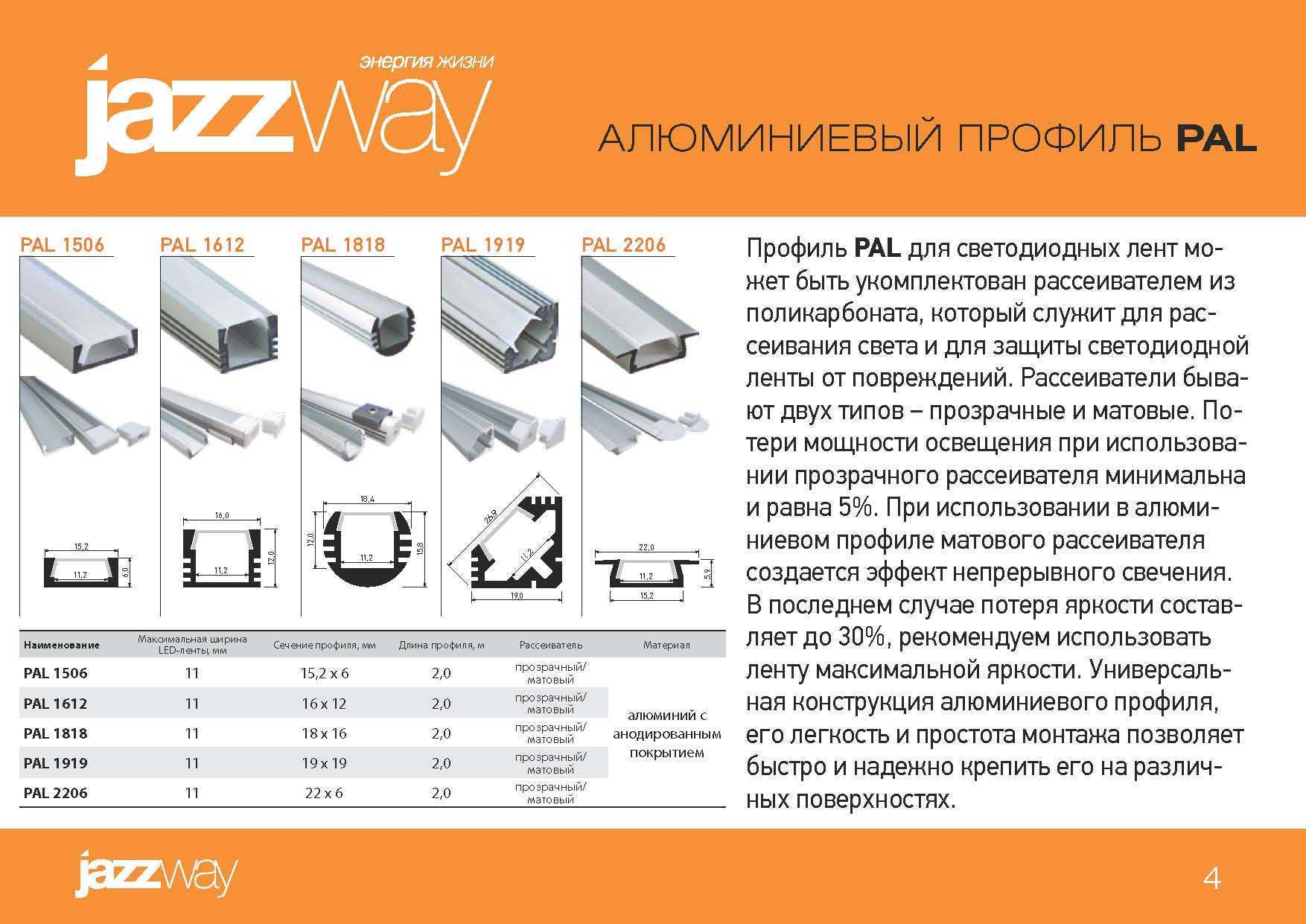

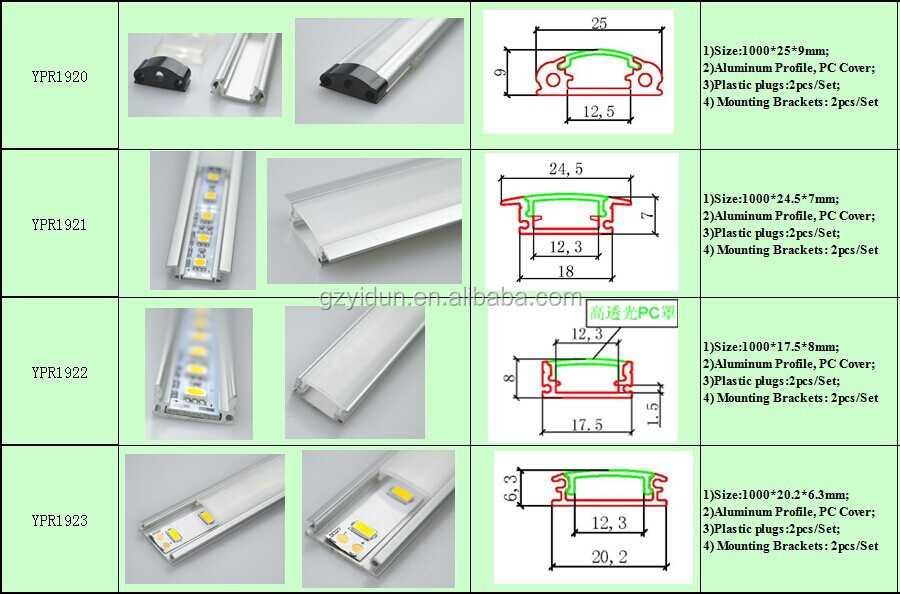

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.
Форма профиля может существенно отличаться
Угловой профиль для светодиодной ленты
Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.
Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.
Угловой профиль – серьёзный конкурент плинтусу
Встраиваемый профиль для светодиодной ленты
Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.
Встраиваемая модель
Накладной профиль для светодиодной ленты
Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.
Накладной профиль легко монтируется
Врезной профиль для светодиодной ленты
У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.
Врезной помогает красиво оформить интерьер
Гибкий профиль для светодиодной ленты с рассеивателем
Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.
Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.
Рассеиватель бывает матовым и прозрачным
Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.
Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.
Форма экрана может отличаться
Кабель-канал для светодиодной ленты
Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.
Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.
Система подсветки бассейна надёжно защищена от случайного попадания влаги
Понятие о монтажном компоненте
Основные критерии выбора
Светодиодные профили под плитку в Санкт-Петербурге
Очень интересным интерьерным решением является светодиодная подсветка плитки. Такое решение выглядит красиво и эффектно и при этом его довольно просто реализовать, был бы только под рукой подходящий профиль.
Сначала на полу размещают расположение подсветки, потом укладывают профили и монтируют саму плитку. После этого достаточно уложить внутрь светодиодные ленты и закрыть получившуюся конструкцию рассеивающим экраном. Обычно для этих целей используется профили из анодированного алюминия – материала прочного и долговечного, а экраны изготавливают из пластика. Он препятствует попаданию внутрь влаги и пыли, защищает проводку от механических повреждений. Кроме того такие экраны позволяют регулировать световой поток ленты, усиливая, приглушая или направляя его.
В этом разделе каталога представлены профили для плитки, изготовленные из качественного анодированного алюминия. Такой жесткий и прочный материал выбран еще и потому, что не блекнет с течением времени, сохраняя красивый серебристый цвет. Монтажная ширина этих профилей соответствует типоразмерам этих светодиодных лент производителя Lederon. Кроме того, каждый профиль на этой странице относится к так называемым «широким». Это значит, что размеры его внутренней полки находятся в диапазоне от 12.3 до 31.6 мм, и на нее помещается не один, а сразу несколько осветительных приборов.
- С напольной плиткой
- С настенной плиткой
- С потолочной плиткой
- С уличной плиткой
- Подсветка плитки в бассейне
