Как выровнять светильники в натяжном потолке

Правила размещения

Чтобы понять как именно расположить светильники, первым делом следует изучить как делать точно не стоит. Специалисты не рекомендуют:

Размещать светильники менее, чем в 20 см от стен.
Оставлять расстояние меньше 30 см между самими точечными светильниками.
Располагать лампочки ближе, чем 15 см к швам в натяжном потолке ПВХ.

Важно! При несоблюдении предписанных промежутков, устройства будут перегреваться, что приведет к быстрому выходу из строя. А в случае расположения близко к стыкам, могут разойтись сами швы

При выборе осветительных приборов обязательно учитывать следующие факторы:

Размер комнаты. Чем он больше, тем больше ламп потребуется.

Высота потолка. Чем выше, тем более яркий свет необходим.

Характеристики оконных проемов. На какую сторону выходят, какие габариты имеют, сколько их.

Назначение помещения

В проходном коридоре важность яркого освещения гораздо ниже, чем в рабочей зоне кухни.

Наличие других источников света. Споты будут сами по себе или как дополнение к центральной люстре?

Выдувает светильники в натяжном потолке

Перекрытие утеплено 20 см Парок. Под утеплителем пленка ветрозащитная. Потолки уже зашиты гипсокартоном и прорезаны отверстия для точечных светильников. Так вот сегодня заметил что из этих отверстий не слабо так дует холодом.

С чем связано? Косяк при утеплении?

С чем связано? Косяк при утеплении? У нас в квартире (последний этаж) тоже дует. Хоть сверху технический этаж и в целом в квартире жарко

Обратила внимание когда потолочный светильник меняла

вообще-то не должно так дуть, ненормально это, возможно где-то есть канал для холодного воздуха, уверены, что всё герметично, делали лично утепление? Утепление делали гастрабайтеры. Поэтому в герметичности не уверен. Визуально — утеплитель везде лежит. Пленка дальше ложилась на доски. Уверен что скточем ее никто к балкам не приклеивал — просто ложили. Сейчас непогода и видимо на чердаке от ветра избыточное давлине вот наверное и повалила вентиляция во все щели.

Я так понимаю, что в этом случае я получаю просто дополинтельную вентиляцию (холодным воздухом из чердака) и на теплоизоляционных свойствах перекрытия это не сказывается.

Есть задумка после того как въеду и будет свободное время снять на чердаке настил из досок (благо крепились шурупами а не гвоздями) и уложить дополнительно 5 см ЭППС поверх Парока, после чего дополнительно уложить ветрозащитную пленку уже поверх ЭППС и потом обратно уложить доски. Здравая идея?

Комплектующие для монтажа натяжного потолка – термокольца, термоквадраты, платформы, вентиляционные решетки

Добавить в корзину

В упаковке: 150 шт

Применение: монтаж встроенных светильников

Размеры: Ø 20, 35, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105

Кольцо протекторное 20-105 мм

В упаковке: 150 шт

Применение: монтаж встроенных светильников

Размеры: Ø 20, 35, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105

Добавить в корзину

Применение: монтаж встроенных светильников

Размеры: Ø 112, 126, 135, 145, 155, 160, 165, 175, 185, 205, 225

Кольцо протекторное 112-225 мм

Применение: монтаж встроенных светильников

Размеры: Ø 112, 126, 135, 145, 155, 160, 165, 175, 185, 205, 225

Добавить в корзину

Применение: монтаж встроенных светильников

Размеры: Ø 250, 280, 300

Кольцо протекторное 250-300 мм

Применение: монтаж встроенных светильников

Размеры: Ø 250, 280, 300

Добавить в корзину

Применение: монтаж встроенных светильников

Размеры: Ø 325, 350, 375

Кольцо протекторное 325-375 мм

Применение: монтаж встроенных светильников

Размеры: Ø 325, 350, 375

Добавить в корзину

Применение: монтаж встроенных светильников

Размеры: Ø 400, 425, 455, 485

Кольцо протекторное 400-485 мм

Применение: монтаж встроенных светильников

Размеры: Ø 400, 425, 455, 485

Добавить в корзину

Применение: монтаж встроенных светильников

Размеры: Ø 520, 550, 580, 610

Применение: монтаж встроенных светильников

Размеры: Ø 520, 550, 580, 610

Добавить в корзину

Платформа универсальная Четн

Применение: монтаж встроенных светильников

Добавить в корзину

Платформа универсальная Нечетн

Применение: монтаж встроенных светильников

Добавить в корзину

Платформа 112 мм

Применение: монтаж встроенных светильников

Размеры: Ø 112 мм

Платформа 112 мм

Применение: монтаж встроенных светильников

Размеры: Ø 112 мм

Добавить в корзину

Применение: монтаж встроенных светильников

Добавить в корзину

Применение: монтаж встроенных светильников

Добавить в корзину

Решетка вентиляционная белая 100, 125 мм в комплекте с протекторным кольцом

Применение: монтаж вентиляции

Размеры: 100, 125 мм

Применение: монтаж вентиляции

Размеры: 100, 125 мм

Добавить в корзину

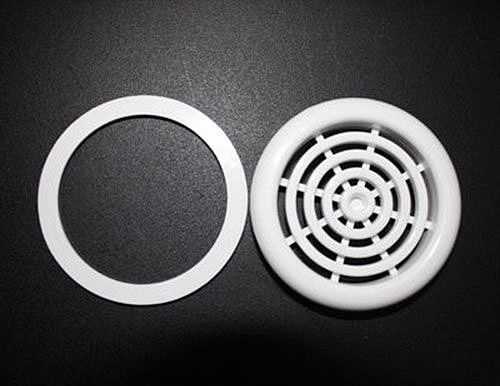

Решетка вентиляционная белая 50 мм в комплекте с протекторным кольцом

Применение: монтаж вентиляции

Люк технического доступа 150х150 мм

Применение: технический доступ

Размеры: 150х150 мм

Применение: технический доступ

Размеры: 150х150 мм

Люк технического доступа 200х200 мм

Применение: Технический доступ

Размеры: 200х200 мм

Люк технического доступа 200х200 мм

Применение: Технический доступ

Размеры: 200х200 мм

Добавить в корзину

Применение: монтаж встроенных светильников

Размеры: 90х90-140х140 мм

Платформы квадратные универсальные 90-140 мм

Применение: монтаж встроенных светильников

Размеры: 90х90-140х140 мм

Добавить в корзину

Применение: монтаж встроенных светильников

Платформы квадратные универсальные 150-200 мм

Применение: монтаж встроенных светильников

Добавить в корзину

Применение: монтаж встроенных светильников

Размеры: 60х60, 70×70, 80х80, 90х90, 95×95, 100х100, 105×105, 110×110, 115×115, 120×120, 130х130, 140×140

Термоквадрат прозрачный LED 60-140 мм

Применение: монтаж встроенных светильников

Размеры: 60х60, 70×70, 80х80, 90х90, 95×95, 100х100, 105×105, 110×110, 115×115, 120×120, 130х130, 140×140

Источник

Правила подключения светильников к сети 220В

Схема состоит из распределительных коробок, проводов и гофры.
Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального “клеммника”, который после этого дополнительно изолируется с помощью изоляционной ленты.
До установки потолков важно проверить выключателем проводку, а также лампочки.

Подключение, соединение их вместе происходит посредством медных гильз или специального “клеммника”, который после этого дополнительно изолируется с помощью изоляционной ленты.
До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной

Если следовать ей, то на разных потолках их может располагаться достаточно много

С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

Расстояние между точками света должно быть не больше метра.
Отверстия для светильников нужно располагать на расстоянии 25-30 мм от ближайшего каркаса.
Точечный светильник должен располагаться на удалении 60 см от стены.
Контуры освещения разных зон лучше разделить отдельным выключателем.

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна – одинакова для всех видов подвесных потолков.

Монтаж прямоугольных светильников с вклейкой термокольца изнутри

Первым делом, вам необходимо самостоятельно изготовить
эту самую закладную.

Из толстого вспененного ПВХ пластика по размерам на
1,5-2см больше, чем сам светильник, вырезаете соответствующие квадраты.

Такой пластик можно приобрести в строительных отделах,
где продается оргстекло, поликарбонат и т.п.

Толщину пластиковой заготовки выбирайте исходя из габаритов и веса источника света. Ширина каждой стороны будущей несущей рамы должна быть не менее 3см.

Если у вас нет такой пластиковой заготовки,
воспользуйтесь OSB материалом или листами толстой фанеры.

Для не особо габаритных источников освещения достаточно
будет толщины в 10мм. Резать все это дело лучше всего эл.лобзиком.

После получения сплошной заготовки необходимо вырезать
внутреннюю часть квадрата, куда и будет вставляться светильник.

Для этого накладываете его обратной стороной на
поверхность и обводите контуры.

После этого отступаете от края такое расстояние, чтобы
светильник своей внутренней частью заходил в закладную с небольшим запасом в
5мм, а не впритык.

Это обеспечит необходимую корректировку, когда вы будете
выравнивать все светильники непосредственно на потолке.

По углам намеченного квадрата высверливаете отверстия.

Заводите в отверстие пилку и вырезаете внутреннюю часть.

Стенки закладной как внутренние, так и внешние, обрабатываете наждачкой, чтобы сделать их гладкими и ровными.

Светильник вставляете во внутрь и примеряете размеры.

Расчет необходимого количества светильников

Традиционно для этого использовалась мощность (измеряется во всем известных ваттах). Однако сейчас существуют не только лампы накаливания, но и другие виды. А для них потребление электроэнергии значительно отличается.

Интенсивность светового потока измеряется в люменах (Лм). Параметр может совпадать у лампочек разной мощности, но работающим по отличным друг от друга принципам. От него зависит освещённость поверхности: это интенсивность потока на квадратный метр площади (обозначается Лк, или люкс).

Существуют нормативы для помещений разного назначения (жилых, общественных и коммерческих). В квартирах действуют следующие нормы:

в кабинете должно быть 300 Лк;
в детской — 200 Лк;
в других жилых комнатах и на кухне — 150 Лк;
в санузлах, коридорах и прихожих — 50 Лк.

Зная эти требования, можно рассчитать оптимальное количество светильников, которого будет достаточно для полноценного и комфортного использования:

Сначала определяют общую интенсивность потока по формуле, умножив освещённость по нормативу на площадь. Например, для кухни в 10 квадратных метров: 10 м² х 150 Лк = 1500 Лм.
Полученный результат делят на световой поток от одного источника (как правило, указывается на упаковке). В нашем случае: 1500 Лм / 400 Лм = 3,75. То есть понадобятся 4 лампы.

Читайте подробнее: Сколько светильников нужно на квадратный метр натяжного потолка

Материалы и приспособления

Для установки и подключения точечных осветительных приборов потребуются такие материалы и инструменты:

плоскогубцы с длинным носиком;
рулетка строительная;
канцелярский нож;
отвёртка обычная и с индикатором;
нож для зачистки проводов;
провод ВВгнг 3х1,5 мм2;
перфорируемая монтажная лента;
электрические зажимы;
перфоратор;
термокольца;
дюбеля.

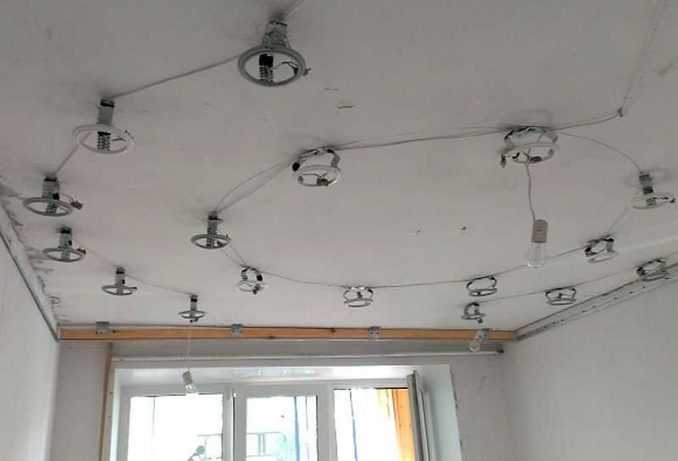

Изготовление закладной для светильника

Закладные для точечных светильников

В самом начале установки светильников изготавливается закладная. Для таких целей существуют уже готовые изделия:

универсальные;
для конкретного диаметра.

В универсальных изделиях вырезается отверстие в соответствии с диаметром фонаря. После того, ещё внизу, к ней примеряется корпус, чтобы избежать внезапных проблем при натяжке потолочного полотна.

Вымеряется самое большое расстояние между нижним краем профиля и базовым потолком. Нужно это для того, чтобы отрезать перфорированную ленту необходимой длины.

Далее нужно выгнуть отрезанную перфоленту, придав ей П-образную форму. Размеры напрямую зависят от диаметра используемых светильников. Далее лента крепится к закладной посредством небольших саморезов («клопов»).

После сборки вся конструкция крепится к основному потолку. Перфоратором бурятся отверстия, согласно ранее выполненной разметке, и закладная платформа прикручивается посредством дюбелей.

Подключение кабеля

Проводка под точечное освещение

Питающий кабель маркировки ВВГнг прокладывается перед натяжкой полотна в соответствии с трассой размещения светоточек. Минимальный показатель сечения кабеля составляет 1,5 мм2. Меньше использовать нельзя даже при небольших нагрузках.

В месте размещения осветительного прибора необходимо оставить запас кабеля в форме небольшой петли (её в дальнейшем разрезают). Данная петля должна опуститься на уровень не меньше 10 см от уже готового потолка.

Клеммники и прокалывающие зажимы

Петля из кабеля разрезается пополам, с проводов снимается защитная изоляция на 10 мм и они соединяются обратно посредством клеммника. Свободная оставшаяся клемма будет служить для подсоединения питающего кабеля с самой светоточки. Такой тип подключения именуют параллельным.

Если вместо клеммников использовать прокалывающие зажимы, петлю из кабеля резать не нужно. При их применении с кабеля снимается только верхняя защитная оболочка, внутренние жилы остаются цельными. Их необходимо завести в прокалывающий зажим, в верхнюю его часть, и защёлкнуть устройство. Интегрированные ножи автоматически прокалывают изоляционный слой, формируя надёжный контакт. Провода на светоточку подсоединяются к нижней части зажима таким же методом.

Монтаж термокольца

Термокольцо защищает потолок от перегрева и позволяет аккуратно вырезать отверстие под светильник

После подсоединения кабелей на полотно необходимо поставить термокольцо нужного диаметра, используя для этого специальный клей. Изготавливаются эти кольца из пластика термостойкого типа. Он способен краткосрочно выдержать температуру до +90 градусов.

Основных функций у термокольца две:

защита полотна от температурного воздействия осветительных приборов;
механическая защита – перед тем как в натяжном потолке сделать отверстие под точечный светильник, обязательно нужно приклеить термокольцо, оно не позволит полотну разойтись в местах реза.

Клей наносится равномерно по всему периметру кольца. Не проклеенных участков оставаться не должно. Не нужно водить пальцем по кольцу в момент его прижима к потолку, из-за клея оно может съехать в сторону. Хватит простого прижатия.

Затем аккуратно при помощи канцелярского ножа полотно протыкается и внутри кольца вырезается дырка.

Тонкости освещения помещения

Выбирая квадратные лампы на потолок, следует учитывать размеры и конфигурацию помещения, зонирование пространства, необходимость регулирования освещенности по зонам или в течение светового дня.

Оптимальным у специалистов считается расположение одного точечного светильника на 2 — 4 м2 площади комнаты для организации общего освещения пространства. При этом рабочее место, зона отдыха, столовая группа, место чтения или спальное требуют дополнительных источников света. Это могут быть как подвесные осветительные приборы, так и бра, переносные лампы, торшеры.

При организации общего света рекомендуются миниатюрные квадратные точечные светильники или споты с возможностью регулирования силы освещения, направления светового потока и автономной работы ламп в каждой зоне. Для грамотного определения количества источников света и их расположения желательно обратиться к профессиональному электрику. Грамотный совет специалиста поможет получить качественный свет и экономию на ненужных расходах.

В комнатах, оформленных в темных тонах, уровень освещенности потребуется выше, чем для светлого интерьера, также имеет значение фактура поверхности стен. Матовые поглощают, глянцевые отражают и рассеивают световой поток. В помещениях, залитых солнечным светом, требуется установка меньшего количества ламп.

Особенности монтажа

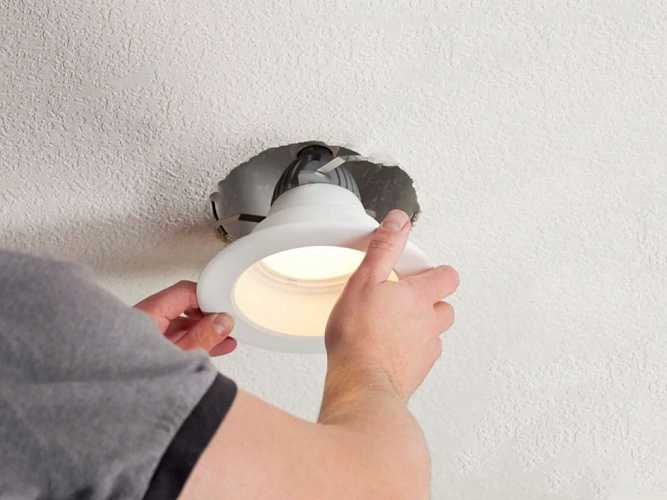

Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.

Точечные светильники в натяжных потолках

Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.

Точечные светильники в гипсокартонных системах

В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.

В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.

Растровые

Под растровым светильником понимается комбинация источника света и отражающей системы. В качестве излучателя в приборах данного типа обычно применяют люминесцентные лампы в виде различных по длине трубок. Также встречаются модели светодиодного типа. Использование зеркальных отражателей дает возможность усиливать излучаемый свет, рассеивая его по комнате. Благодаря этому удается существенно снизить расходы электрической энергии. Растровые светильники, укомплектованные светодиодными лампами, отличаются дороговизной. Однако их использование позволяет сэкономить финансы на оплату электричества: как результат, однажды вложенные финансы постепенно окупаются. Цена и эксплуатационные характеристики растровых моделей напрямую зависит от конструкции отражающей решетки.

Она бывает:

Линейной. Бюджетный вариант, имеющий зеркальную экранизирующую решетку. Чаще всего линейные приборы размещаются в заводских корпусах, характеризующихся непродолжительным нахождением в них людей.
Параболической и бипараболической. Более дорогие отражатели с улучшенными отражающими характеристиками. Их применяют для организации освещения в офисах, деловых учреждениях, супермаркетах, жилых помещениях.

Виды светильников и рекомендуемая мощность ламп

По способу установки точечные приборы освещения подразделяются на два типа:

Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.

Лампочки бывают нескольких типов:

Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

G5.3 (для галогеновых и светодиодных ламп);
GX53 (led и энергосберегающие);
G9 (галогенные и светодиодные для накладных светильников).

Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.

Люстры квадратной формы

Строительный рынок заполнен множеством различных осветительных приборов, которые отличаются друг от друга по форме и декоративному оформлению. Это дает возможность достаточно легко подобрать наиболее подходящий вариант подсветки под определенный интерьерный стиль. Особой оригинальностью и красотой отличаются квадратные и прямоугольные изделия, которые зачастую используются для освещения квартир в стиле модернизма. Чаще всего речь идет об осветительных подвесных люстрах с жесткой крепежной конструкцией.

Люстры прямоугольной конфигурации с люминесцентными источниками света имеют достаточно продолжительную историю применения. В былые времена для них был характерен непрезентабельный внешний вид. Корпус, где находилась лампа, был закрыт пластмассовой крышкой. Эти приборы могли эффективно рассеивать световой поток любой мощности.

Последовательное подключение ламп

Последовательным соединением, называют такое, которое конец первого проводника соединяют с началом следующего, конец текущего с началом последующего и так дальше. Если мы хотим подключить точечные светильники последовательным способом, то должны знать о следующих недостатках:

Небольшое количество ламп (до 6 штук);
Светимость ламп будет «оставлять желать лучшего»
При выходе из строя одного светильника – сбивается работа всех остальных.

Схема последовательного подключения точечных светильников

Для восстановления «гирлянды» должна быть проверена каждая лампа в цепи. Такой вариант пригоден для подключения источников света слабых мощностей.

Однако, сама концепция схемы невероятно проста.

Особенности расположения в разных комнатах

Выводы и полезное видео по теме

Наглядная инструкция по креплению светильника на монтажную планку с закладной площадкой из фанеры:

Как «утопить» люстру в уже установленном натяжном потолке:

Монтаж осветительных приборов без закладной платформы:

С монтажными работами при установке люстры на натяжную конструкцию можно вполне справиться самостоятельно. Для этого не нужны особые навыки и сложное оборудование. Достаточно знания основ электромонтажа и набора доступных инструментов. Правильнее и проще всего выполнять работы еще до натягивания потолочного полотна.

Главное – соблюдать технику безопасности при работе с электропроводкой, выбрать наиболее удачный тип крепления и тщательно проверить устойчивость смонтированной конструкции в конце.

У вас есть опыт монтажа люстры или светильников на натяжной потолок и вы хотите поделиться им с другими пользователями? Расскажите об этом, остановитесь на трудностях, с которыми вам довелось столкнуться – форма обратной связи расположена ниже. Также здесь вы можете показать результат своего труда, добавив оригинальные фото установленной люстры.

Заключение

Перед тем как повесить люстру на натяжном потолке, мастера советуют тщательно продумать все варианты, связанные с возможным демонтажом светильника. Не стоит устанавливать прибор освещения таким способом, в результате которого снять его или даже добраться до контактов будет невозможно. За время службы люстры на натяжном потолке, возможно, ремонтировать ее и не придется, но в любом случае не стоит превращать возможный процесс ремонта и обслуживания в еще одну головоломку.

Источники

https://pod-potol.com/osveshchenie/lyustry-i-lampy/ustanovka-i-montazh-svetilnikov-v-natyazhnye-potolki-poshagovoe-rukovodstvo.html
https://VannayaSovety.ru/delaem-sami/montazh-svetilnikov-v-natyazhnye-potolki.html
https://svetosmotr.ru/kak-ustanovit-tochechnyj-svetilnik-v-natyazhnoj-potolok/
https://ElektrikExpert.ru/kak-ustanovit-lyustru-na-natyazhnoj-potolok.html
https://2proraba.com/elektrika/ustanovka-lyustry-na-natyazhnoj-potolok.html
https://balashiha.d-mastera.ru/ustanovka-lyustry-i-montazh-svetilnikov/
https://elektrika.expert/svetilniki/svetilniki-v-natjazhnoj-potolok.html
https://elektrikaetoprosto.ru/ggg.html
https://simplelight.info/montazh-i-nastroyka/lyustra-na-natyazhnoy-potolok.html
https://sovet-ingenera.com/elektrika/svetylnik/montazh-lyustry-na-natyazhnoy-potolok.html

5 565
