Схемы подключения и правила монтажа точечных светильников

На что обратить внимание перед началом работ

Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.

Можно перечислить следующие виды поверхностей, имеющих этот недостаток:

• панели из пластика;
• полотна, которые нужны для создания натяжных потолков;
• панели, для производства которых использовалась МДФ.

Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.

Виды точечных светильников

Используйте жаростойкие провода, которые не горят. Это особенно актуально, если вы устанавливаете не светодиодные, а галогенные или обычные лампы накаливания. Дело в том, что они сильно нагревают пространство вокруг себя. Провода должны быть устойчивыми к тепловому воздействию. Если вы выберите продукцию, которая не соответствует озвученным выше требованиям, изоляция может быть разрушена. Это часто приводит к короткому замыканию и пожару.

Покупая лампы в магазине, обращайте внимание на их мощность. Чем она больше, тем интенсивнее будет нагрев проводов

Обязательно учитывайте этот момент при проектировании системы освещения.

Как выбрать провод

Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.

Покупайте провод со следующими характеристиками:

• устойчивость к высоким температурам;
• негорючесть.

Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.

Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

1. Лучевой способ — каждый светильник имеет отдельную пару проводов.
2. Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Варианты подключения

Некоторые модели функционируют от сети 12В. Для них нужны драйверы – особенные снижающие трансформаторы. Также выпускают много спотов, которые функционируют от сети 220В. В некотором роде первый вид безопаснее, однако подсоединение и монтаж вторых существенно легче.

Последовательное

Простая схема с минимумом используемых материалов. Светильники подсоединяются последовательно. Однако, рекомендуется использовать максимум 5-6 штук. Такой способ монтажа отличается риском перебоев со свечением. Когда будут неполадки с одним спотом, то вся цепь разорвется и другие не будут функционировать. Для восстановления работоспособности цепь разбирают и проверяют каждый.

Схема подключения состоит в следующем: фазу одного спота подключают к другому, а к последнему светильнику идет нуль. Фаза подается на выключатель, тем самым обеспечивается функциональность.

Для подключения тройной проводки заземление подают на каждый спот. Его организуют через ближайший выключатель, розетку.

Параллельное

В этой схеме есть определенная особенность: чем больше спотов, тем больше цена работ и больше понадобится времени. Но есть и большое преимущество – все споты будут светить с нужной интенсивностью. Это самый распространенный и востребованный метод.

Такое подсоединение выполняется одним из 2 методов:

1. Шлейфный – 2 провода подсоединяются к спотам попеременно, затем подаются с выхода.
2. Лучевой – любой спот имеет свои провода.

Шлейфное

Кабель от распредкоробки подсоединяется к первому споту. Затем с помощью куска другого провода подключают к выходу светильника. Второй конец соединяют со следующим светильником. Действия повторяются для всех приборов. Споты будут функционировать от единого выключателя. При необходимости разделения на группы подсоединение осуществляется через 2-клавишный выключатель. Из-за повышения количества проводов схема становится более сложной.

Лучевое

Это непростой способ, так как для отдельного спота нужен свой кабель. Но есть большой плюс – хорошая надежность. Сгоревший спот не будет влиять на работу других. Берут кабель, идущий от распредкоробки, протягивают его до середины комнаты. Закрепляют и от центра тянут отдельные провода на каждый спот.

Особое внимание уделяют безопасности, так как несколько проводов идут с одного места. Если используют 1-жильный кабель и устанавливают мало светильников, то разводка осуществляется скруткой с обжатием и сваркой

Соединение получается неразъемным. Есть более простой вариант – на каждом проводнике делают разъемы, которые вставляют в слот колодки клемм.

Подключение точечных светильников на 12 В

Подключение встраиваемых светильников со светодиодами на 12 В отличается от обычного варианта тем, что в системе есть преобразователь. Он понижает напряжение и подает его на лампы.

Провод фазы нужно вначале завести на выключатель, от него пустить на преобразователь. Ноль следует завести напрямую в блок, а от него уже распределить по светильниками, так же сделать и с фазой. Земля ведется напрямую к оборудованию, через блок она не идет.

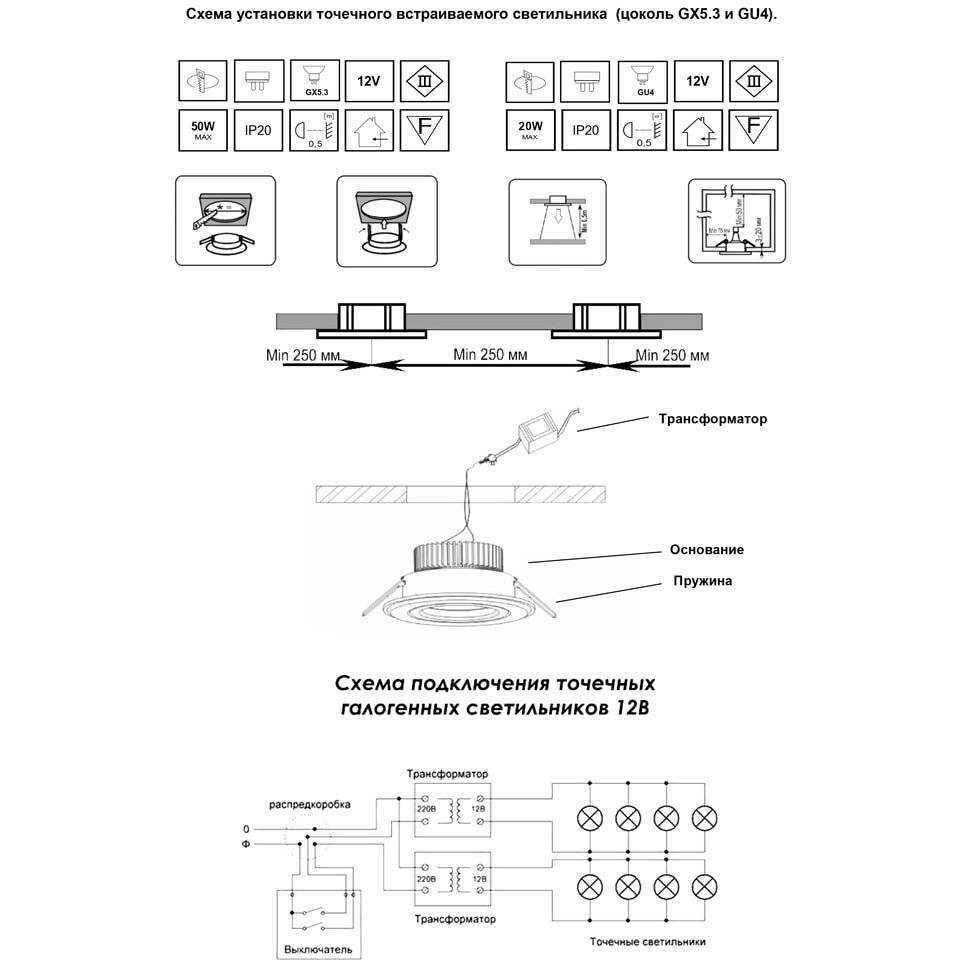

Схема подключения с трансформатором на 12 В.

Если нужно подключить свет через двойной переключатель, нужно использовать 2 преобразователя. Если надо реализовать несколько режимов, лучше поставить диммер.

В этом видео рассказывается, как правильно сделать электропроводку для точечных светильников.

Как подобрать трансформатор

Чтобы светодиодные точечные светильники работали нормально, нужно правильно определить мощность драйвера. Для этого вначале надо суммировать показатели всех ламп. К результату добавить примерно 20% запаса. Например, если общая мощность светильников 200 Вт, то трансформатор нужно поставить на 240-250 Вт.

Если ламп много и нужен мощный преобразователь, проще распределить нагрузку на два драйвера. Это выйдет дешевле чем один, но мощный. Кроме того, вы сэкономите место, так как с ростом мощности размеры корпуса сильно увеличиваются.

Подключить точечные светильники самостоятельно не составит труда, если разобраться со способом их установки и подобрать правильную схему. Главное – использовать качественный кабель и делать соединения максимально надежными.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Подключение точечных светильников в подвесном потолке: схема и пошаговая инструкция

Схема подключения точечных встраиваемых светильников в подвесные потолки достаточно простая. Произвести установку данных приборов освещения можно своими руками.

Во время подбора материалов и схемы для установки точечных светильников учтите, что длина проводов между светильником и трансформатором тока не должна превышать 2 метров.

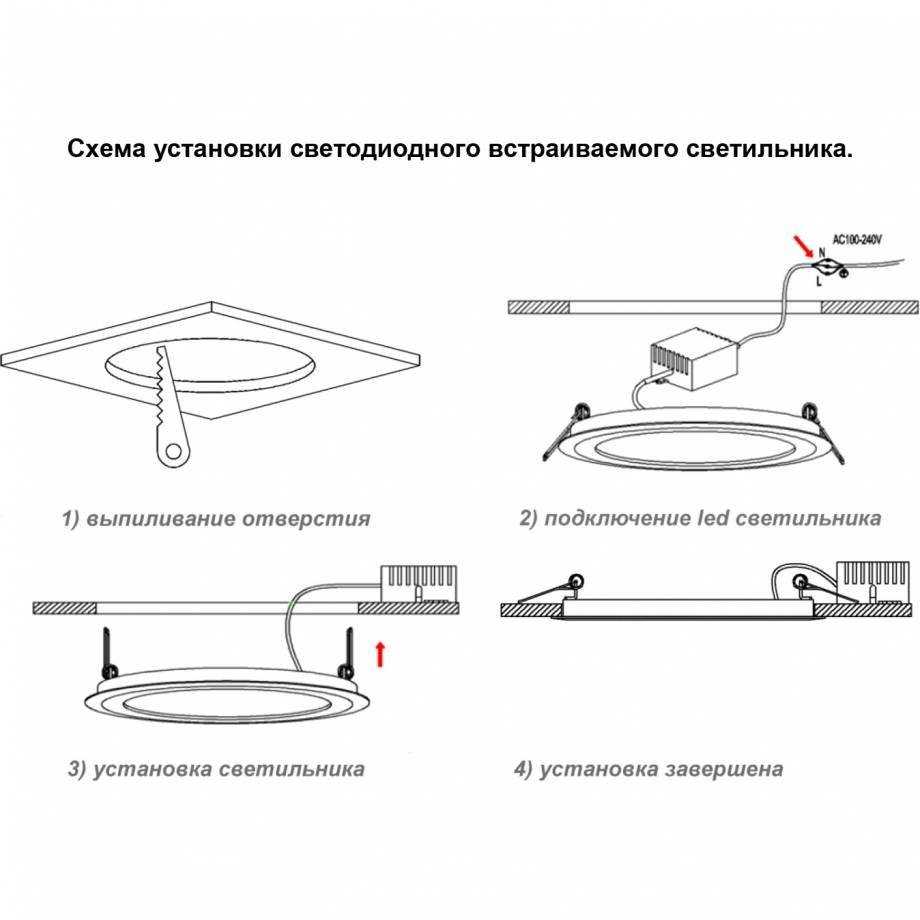

Алгоритм установки встроенного источника света в натяжной потолок:

1. Сначала нужно проложить проводку.
2. Затем произведите разметку потолка.
3. При помощи дрели проделайте в полотне отверстие. Если встроенная лампа будет иметь квадратную конфигурацию, воспользуйтесь электролобзиком.
4. Протяните кабель в проделанную щель. Не забывайте, что его нужно предварительно обесточить.
5. Выведите кабель наружу.
6. После этого подключите к кабелю светильник.
7. Зафиксируйте установленный светильник в отверстии. Для этого воспользуйтесь пружинными прижимами, которые расположены непосредственно на корпусе осветительного прибора.
8. Затем нужно вставить в светильник лампочку.
9. Наденьте на готовую конструкцию декоративное кольцо.

Как установить споты своими руками

Установить осветительные приборы в подвесной потолок очень просто.

Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.

Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

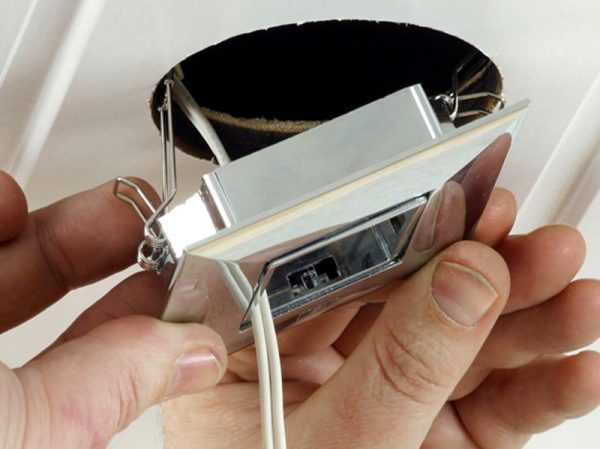

Установка точечных светильников в подвесной потолок

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.

Популярные варианты расположения точечных светильников

Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.

Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

Не помещайте светильники в места стыка двух панелей. Когда разметка будет завершена, можно переходить к следующему этапу.

Разметка потолка под светильники

Как сделать отверстия под споты

Для того чтобы сделать отверстия, приготовьте следующие инструменты.

1. Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
2. Приготовьте коронку. она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.

Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.

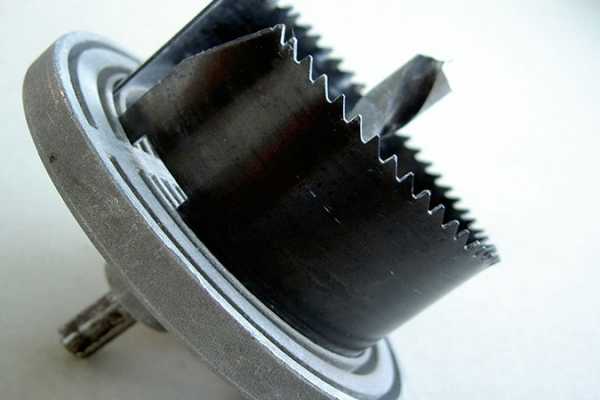

Коронка для гипсокартона

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.

Монтаж светильников в ПВХ-панели и подключение к сети

Для подключения потолочных светильников зачастую используют провод размерами 3×1,5 кв. мм. Если установка осуществляется в комнате с высоким уровнем влажности, то кабель должен прятаться внутрь гофрированной трубки и подключаться к распределительной коробке, расположенной за пределами данного помещения. Наличие гофры никогда не будет лишним и для остальных комнат.

Любые работы по подключения точечных светильников выполняйте только при полностью отключенном электричестве. То, что светодиодные светильники питаются низким напряжением, не гарантирует вашу безопасность.

Размещение

Расстояние между точечным источником света и стеной должно составлять от 60 см и выше. Это правило учитывайте еще на этапе проектирования. Завершить его следует прежде, чем вы начнете устанавливать конструкцию потолка. Это позволит упростить самостоятельный монтаж точечных светильников.

Кабели

Монтаж точечных светильников выполняется мягким шнуром, состоящим из нескольких жил. Подойдет и более жесткий вариант с медным проводом маркировки ВВГ и ШВВП. Второй способ считается идеальным при эксплуатации клеммных колодок.

Прежде чем приступить к работе с электричеством, тщательно ознакомьтесь с основными принципами, по возможности проконсультируйтесь у квалифицированного электрика.

Соединение

Подключение выполняется кабелем. У вас есть два конца. Разделите их на отдельные провода и выполните зачистки обычным ножом. Для подключения к клеммным колодкам зачистите около 7 мм на каждом конце. Если будет делаться скрутка, то зачищать нужно более длинный конец.

Скрутите провода попарно в соответствии с их цветами. Если требуется заземление, то обязательно выполните его. В этих целях используйте трехжильный провод с туго затянутой скруткой.

Далее лампа подключается к заранее подготовленным проводам. Окрашивание проводов в разные цвета существенно упрощает задачу и последующие ремонтные работы.

Схема подключения

Последовательное подключение светодиодов характеризуется одним существенным недостатком — в случае перегорания хотя бы одного из них перестает светиться вся цепь. По этой причине для продолжительной работы источников света при перегорании одного из них требуется использовать схему параллельной коммутации. Клеммные колодки гарантируют максимально надежное соединение, но в таком случае необходимы периодические проверки. Время от времени придется подтягивать гайки и болты. Ослабленные контакты, образование обугливания могут привести к выпадению кабеля, замыканию и, соответственно, пожару.

Обеспечьте надежную и прочную фиксацию источника света в потолке. В этих целях применяют подпружиненные лапки, которые в сжатом состоянии помещаются в отверстие на ПВХ-панели. После того как конструкция отпускается, происходит автоматическая фиксация за счет разогнутых лапок.

Монтаж с помощью потолочного крюка

Обычно крюк для закрепления осветительных приборов монтируется еще при строительных работах. В этом случае, перед тем как повесить люстру на потолок, необходимо проверить его на прочность.

Монтажный крюк

Для проверки, на некоторое время к установленному крюку подвешивают груз, соответствующий весу или немного тяжелее люстры. В случае если закрепленный груз не сместился, можно спокойно вешать люстру на место. Если крепежный крюк сместился, а тем более выпал, то можно самостоятельно провести монтажные работы.

Испытание крюка весом люстры

Для этого необходимо:

• перфоратором проделывают нужное отверстие (если его еще не было);
• в него вставляют правильно подобранный металлический анкер или складной пружинный дюбель с кольцом. Он должен плотно прилегать к внутренней поверхности просверленного отверстия;
• в деревянный потолок достаточно вкрутить прочный крюк-саморез.

Почитайте:   Подсветка потолков своими руками

Это наиболее простой метод, описывающий как прикрепить люстру к потолку.

Схематичное крепление держащего элемента

В случае если потолок отделан гипсокартоном или установлено натяжное полотно, работы по крепежу люстры на крюк могут усложниться.

Гипсокартонные листы довольно прочные, поэтому крепление небольшого светильника можно осуществить прямо на сам материал, но стоит учесть небольшие нюансы:

масса прикрепленного осветительного прибора не должна превышать 6 кг;
стоит обратить внимание на то, что при замене ламп можно повредить листы или случайно задеть рукой низко висящий светильник.

В случае если этого не было сделано, то можно подвесить люстру на пружинный дюбель или специальную бабочку, установленные в просверленное отверстие. Дюбель будет необходимо подкрутить специальной гайкой, а распорку-бабочку подтянуть саморезом до щелчка. Весь крепеж должен быть укомплектован шпилькой или крюком, на который закрепляется люстра.

Один из вариантов крепления люстры, если потолок из гипсокартона

При установке натяжного потолка необходимо заранее позаботиться о том, как закрепить светильник. Нужно помнить, что натянутое полотно не может служить крепящейся основой для люстры. Монтируя натяжной потолок, рабочие, прежде чем вырезать отверстие для прикрепления светильника, заранее приклеивают термокольцо. Если этого не сделать, то повесить люстру к потолку будет невозможно, так как натянутое полотно будет рваться. Через вырезанное отверстие выводятся соединительные провода.

При таком варианте сначала нужно подвесить люстру на крюк, а затем присоединить электрические провода, после чего место крепления прикрывается декоративным колпаком светильника.

Схема крепления при натяжном потолке

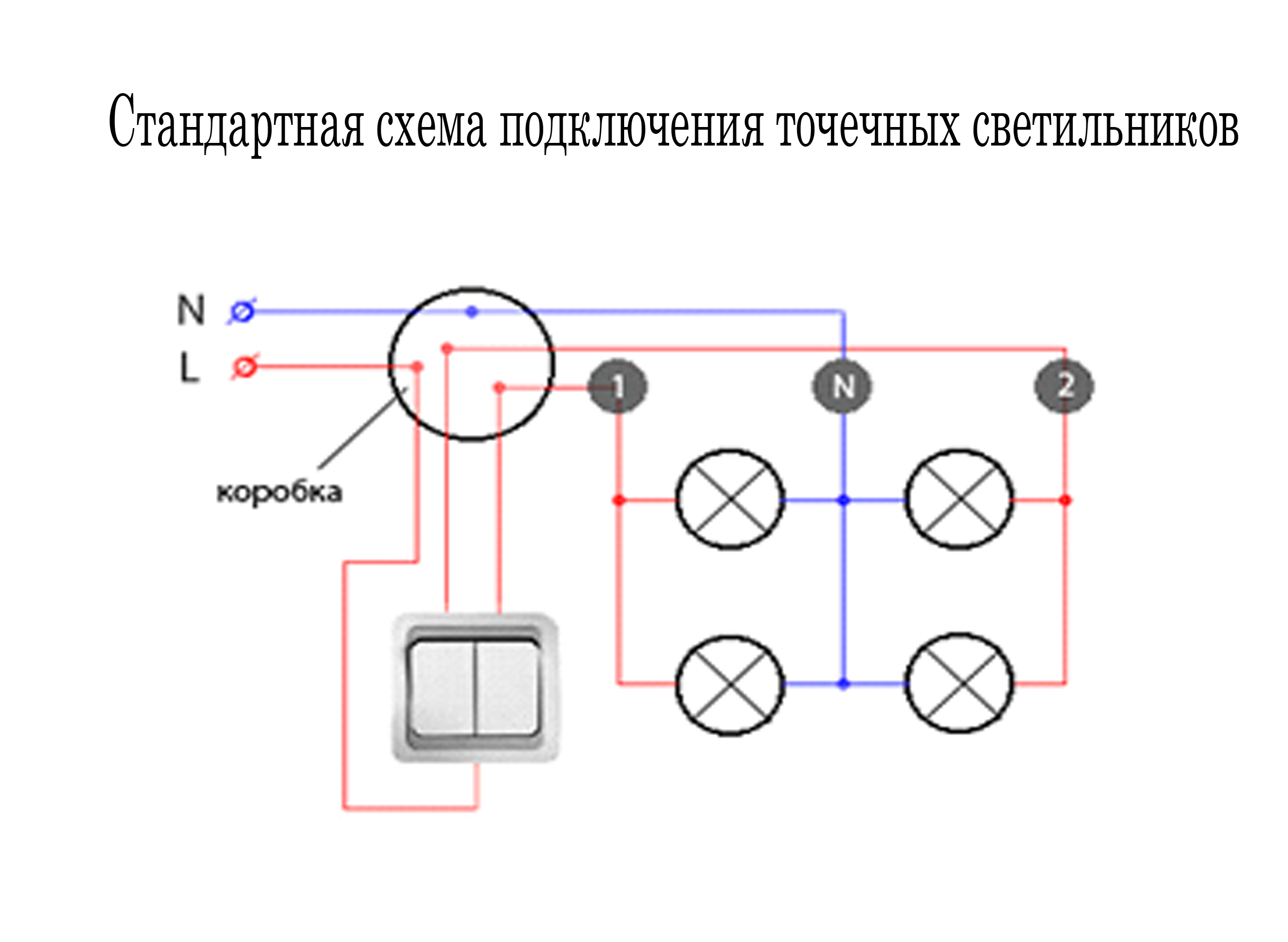

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов

При проведении коммутаций нужно учесть следующие моменты:

Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

• Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
• На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
• К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.
