Монтаж
Основное освещение
- Как правильно ставить светодиодную ленту на потолке в качестве основного освещения?
Самоклеющаяся лента наклеивается на рассеивающий тепло профиль. Он может быть встраиваемым и накладным.
Врезной led-профиль.
При мощности ленты менее 18 ватт на погонный метр для теплоотвода достаточно наклеить ленту на любую поверхность с ненулевой теплопроводностью. У меня, к примеру, в этой роли выступила крышка изготовленного из ПВХ кабель-канала. Температура ленты при длительной работе не поднимается выше вполне безопасных для светодиодов 45 — 50 градусов.
Лента светимостью 1200 люменов на погонный метр наклеена на пластиковые кабель-каналы.
- Как закрепить led-профиль в потолок из гипсокартона?
Профиль в зависимости от конструктивного исполнения вклеивается любым универсальным клеем, жидкими гвоздями или герметиком в предварительно вырезанный паз или крепится к потолку через просверленные в нем отверстия саморезами с потайными головками. Не забудьте раззенковать отверстия, чтобы шляпки саморезов не мешали наклейке ленты.
Еще один вариант крепления врезного профиля — с использование дополнительного профиля — держателя.
- Как крепить led-профиль на панельный потолок?
Шурупами с пластиковыми дюбелями. Шаг — не более 50 см, иначе профиль будет отходить от потолка. Оставшиеся зазоры можно аккуратно заполнить акриловой шпаклевкой.
- Как установить рассеиватель на профиль с наклеенной внутрь светодиодной лентой?
Приобретенный в комплекте с профилем пластиковый рассеиватель защелкивается в нем по всей длине. Конструкция защелки аналогична используемой в кабель-каналах.
Фото делает понятным способ крепления рассеивателя.
- Как клеить ленту без профиля к гипсокартонному потолку?
Полоску гипсокартона непосредственно под лентой достаточно покрасить любой глянцевой краской или эмалью. Глянец дает идеально гладкую поверхность, на которой самоклеющаяся лента держится достаточно надежно.
Еще одно решение — наклеить на ГКЛ полоску пластика (например, половинку разрезанного по длине универсального уголка из ПВХ). В качестве клея можно использовать жидкие гвозди или силиконовый герметик.
Пластиковый универсальный уголок станет основанием для светодиодной ленты.
- Как подключить и как проложить ленту, чтобы обеспечить ее максимальную светимость?
Лента либо подключается к питанию с двух концов, либо нарезается отрезками длиной не более 2,5 метров. В противном случае дальние от провода питания светодиоды будут более тусклыми из-за падения напряжения на них.
Прокладка короткими отрезками заодно уменьшит нагрев участка ленты в области подключения питания: она греется не столько из-за тепловыделения светодиодов, сколько из-за прохождения сравнительно большого тока через шину с малым сечением.
Именно поэтому ленты запрещено подключать последовательно. Большой ток может привести к перегреву шины и плавлению пластиковой основы ленты.
Подсветка
- Какой потолочный плинтус для светодиодной ленты лучше выбрать?
Главный критерий — максимально широкая вертикальная полка. Плинтус будет приклеен только к стене по периметру потолка, поэтому большая площадь склейки обеспечит его надежное крепление.
Материал плинтуса при мощности ленты в пределах 5 ватт на метр может быть любым: при работе светодиоды практически не греются. Их рабочая температура в 35 — 40 градусов будет вполне безопасной и для полиуретана, и для пенополистирола.
- Как прикрепить потолочный плинтус к стене?
Я использовал для этой цели точечно нанесенную акриловую шпаклевку. С таким же успехом плинтус можно клеить на жидкие гвозди или любой универсальный клей.
- Как выполняется монтаж подсветки потолка светодиодной лентой?
Скрытая подсветка наклеивается на верхнюю полку плинтуса на минимальном расстоянии от стены или на саму стену над плинтусом. Оптимальное расстояние между ним и потолком составляет около 5 сантиметров. Расстояние от ленты до края плинтуса не должно позволять зрителю с противоположного конца комнаты увидеть подсветку.
Варианты расположения подсветки над плинтусом или молдингом.
- Как сделать минимальным нагрев блока питания подсветки?
Обеспечьте в зоне его расположения свободную циркуляцию воздуха. С практической стороны это означает, что БП не стоит устанавливать в закрытые ниши;
Блок питания установлен в вентилируемую нишу.
Подбирайте такую мощность БП, чтобы она перекрывала суммарную мощность подключенных к нему лент или низковольтных светильников как минимум на 30%.
Монтаж
Основное освещение
- Как правильно ставить светодиодную ленту на потолке в качестве основного освещения?
Самоклеющаяся лента наклеивается на рассеивающий тепло профиль. Он может быть встраиваемым и накладным.
Врезной led-профиль.
При мощности ленты менее 18 ватт на погонный метр для теплоотвода достаточно наклеить ленту на любую поверхность с ненулевой теплопроводностью. У меня, к примеру, в этой роли выступила крышка изготовленного из ПВХ кабель-канала. Температура ленты при длительной работе не поднимается выше вполне безопасных для светодиодов 45 — 50 градусов.
Лента светимостью 1200 люменов на погонный метр наклеена на пластиковые кабель-каналы.
- Как закрепить led-профиль в потолок из гипсокартона?
Профиль в зависимости от конструктивного исполнения вклеивается любым универсальным клеем, жидкими гвоздями или герметиком в предварительно вырезанный паз или крепится к потолку через просверленные в нем отверстия саморезами с потайными головками. Не забудьте раззенковать отверстия, чтобы шляпки саморезов не мешали наклейке ленты.
Еще один вариант крепления врезного профиля — с использование дополнительного профиля — держателя.
- Как крепить led-профиль на панельный потолок?
Шурупами с пластиковыми дюбелями. Шаг — не более 50 см, иначе профиль будет отходить от потолка. Оставшиеся зазоры можно аккуратно заполнить акриловой шпаклевкой.
- Как установить рассеиватель на профиль с наклеенной внутрь светодиодной лентой?
Приобретенный в комплекте с профилем пластиковый рассеиватель защелкивается в нем по всей длине. Конструкция защелки аналогична используемой в кабель-каналах.
Фото делает понятным способ крепления рассеивателя.
- Как клеить ленту без профиля к гипсокартонному потолку?
Полоску гипсокартона непосредственно под лентой достаточно покрасить любой глянцевой краской или эмалью. Глянец дает идеально гладкую поверхность, на которой самоклеющаяся лента держится достаточно надежно.
Еще одно решение — наклеить на ГКЛ полоску пластика (например, половинку разрезанного по длине универсального уголка из ПВХ). В качестве клея можно использовать жидкие гвозди или силиконовый герметик.
Пластиковый универсальный уголок станет основанием для светодиодной ленты.
- Как подключить и как проложить ленту, чтобы обеспечить ее максимальную светимость?
Лента либо подключается к питанию с двух концов, либо нарезается отрезками длиной не более 2,5 метров. В противном случае дальние от провода питания светодиоды будут более тусклыми из-за падения напряжения на них.
Прокладка короткими отрезками заодно уменьшит нагрев участка ленты в области подключения питания: она греется не столько из-за тепловыделения светодиодов, сколько из-за прохождения сравнительно большого тока через шину с малым сечением.
Именно поэтому ленты запрещено подключать последовательно. Большой ток может привести к перегреву шины и плавлению пластиковой основы ленты.
Подсветка
- Какой потолочный плинтус для светодиодной ленты лучше выбрать?
Главный критерий — максимально широкая вертикальная полка. Плинтус будет приклеен только к стене по периметру потолка, поэтому большая площадь склейки обеспечит его надежное крепление.
Материал плинтуса при мощности ленты в пределах 5 ватт на метр может быть любым: при работе светодиоды практически не греются. Их рабочая температура в 35 — 40 градусов будет вполне безопасной и для полиуретана, и для пенополистирола.
- Как прикрепить потолочный плинтус к стене?
Я использовал для этой цели точечно нанесенную акриловую шпаклевку. С таким же успехом плинтус можно клеить на жидкие гвозди или любой универсальный клей.
- Как выполняется монтаж подсветки потолка светодиодной лентой?
Скрытая подсветка наклеивается на верхнюю полку плинтуса на минимальном расстоянии от стены или на саму стену над плинтусом. Оптимальное расстояние между ним и потолком составляет около 5 сантиметров. Расстояние от ленты до края плинтуса не должно позволять зрителю с противоположного конца комнаты увидеть подсветку.
Варианты расположения подсветки над плинтусом или молдингом.
- Как сделать минимальным нагрев блока питания подсветки?
Обеспечьте в зоне его расположения свободную циркуляцию воздуха. С практической стороны это означает, что БП не стоит устанавливать в закрытые ниши;
Блок питания установлен в вентилируемую нишу.
Подбирайте такую мощность БП, чтобы она перекрывала суммарную мощность подключенных к нему лент или низковольтных светильников как минимум на 30%.
Освещение пола и плинтус с кабельным каналом
Практически в каждой квартире, там где есть напольное покрытие, неважно линолеум это, плитка или ламинат, обязательно присутствуют плинтуса. Они могут быть выполнены из разного материала – дерево, мдф, пвх
Иметь разную форму и конструкцию. Все что вам нужно – это изначально выбрать те модели, которые имеют встроенный кабель канал.
По нему можно прокладывать как слаботочные, так и силовые провода 220В. При этом обходясь без штробления стен.
Данный кабель канал закрывается сверху защитной крышкой и сливается в общий фон с самим плинтусом. Такие плинтуса продаются практически во всех строительных магазинах.
Например, такой как плинтус Rico Leo.
Рассеиватель при этом покупается отдельно. Заводская длина плинтуса и матового экрана по 2,5 метра.
Кстати, очень хорошо смотрится именно комбинация участков пола с подсветкой и без. Там где освещение не нужно, монтируете родную не прозрачную вставку. А в других местах заменяете ее на прозрачный светофильтр.
В ассортименте у производителей всегда идет достаточное многообразие цветов. Так что подобрать экземпляр именно под ваш интерьер, большого труда не составит.
А самое главное, присутствует вся необходимая фурнитура:
заглушки
соединители
внешние и внутренние углы

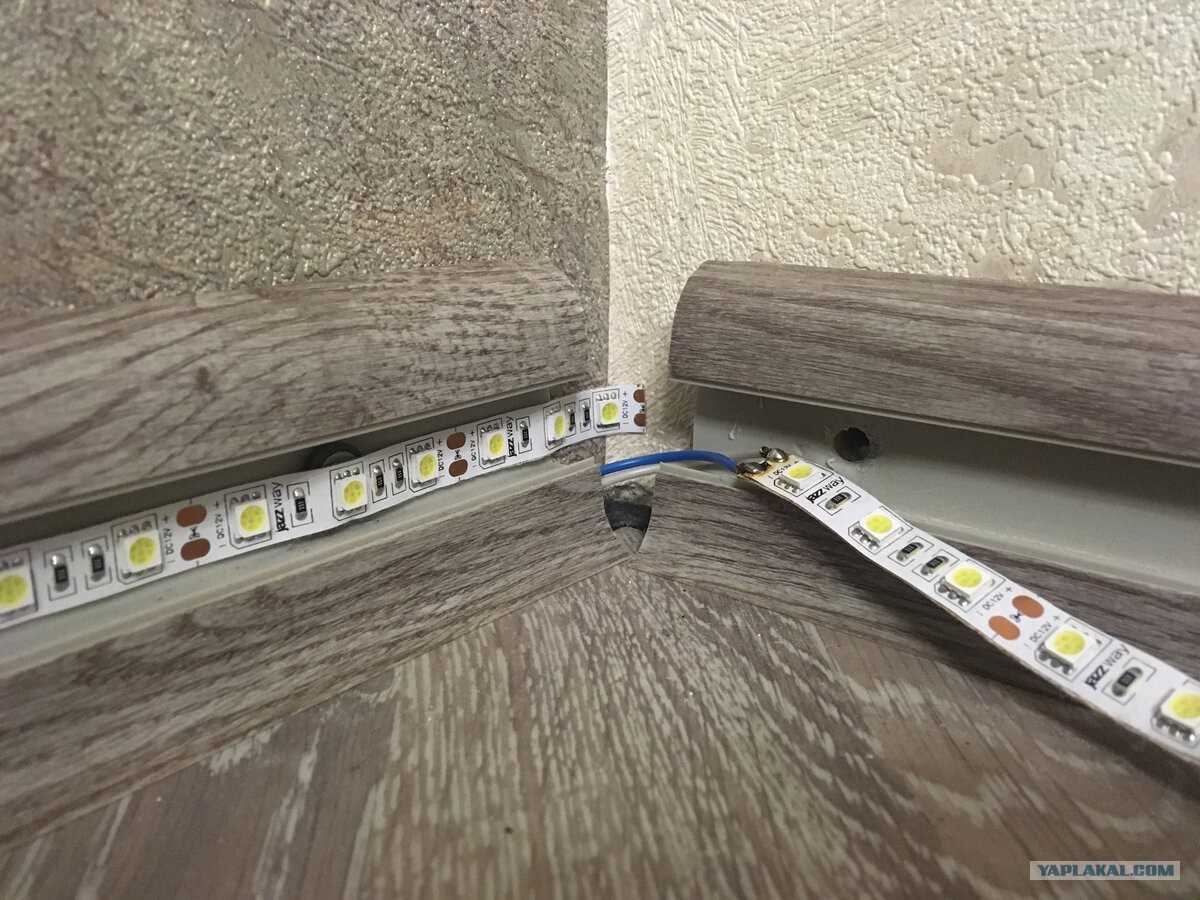

Монтаж светодиодной ленты достаточно прост и незамысловат. Снимаете клейкий слой с обратной стороны, и равномерно наклеиваете лед ленту внутри дорожки кабельного канала.
Самое главное, туда легко помещаются все соединители, если вы светодиодную ленту наращиваете не пайкой, а именно через них.
Какие есть особенности у данного монтажа? Так как это плинтус ПВХ, а не алюминий, то и теплоотвод из него естественно никакой.
Поэтому клеить сюда яркую мощную ленту свыше 14 Вт/м нельзя.
Можно конечно применить в качестве теплорассеивающей основы алюминиевый скотч. Но все равно это будет полумера.
Зачем вам такое освещение всего лишь одного пола.
Лучше всего подойдут маломощные марки SMD 3528. Такие ленты потребляют 4,8 Вт/м. Даже освещая таким изделием по периметру всю комнату, вам потребуется источник питания до 100Вт.
Такие блоки малогабаритны и легко прячутся в шкафу и других укромных местах. Если же речь идет о подсветке небольшой по площади прихожей, то здесь вообще можно обойтись каким-нибудь адаптером до 40Вт, либо блоком батареек, которые также будут спрятаны за плинтус.
А включаться все это дело будет через датчик движения экономя заряд и емкость АКБ.
Благодаря матовому экрану, пикселизация светодиодов будет практически не видна, а свет будет равномерным и приглушенным. Если купите слишком светлую заглушку, то отдельные светодиоды могут вполне просматриваться.
Вообще для подсветки пола не требуется яркого освещения. Основная задача здесь, очертить контуры и красиво выделить интерьер.
Если хорошо поискать, можно конечно найти подобные плинтуса из алюминия. Но во-первых, цена такого изделия намного дороже. Во-вторых, они не очень распространены, поэтому придется заказывать с доставкой из другого региона.
Прикиньте стоимость доставки таких двухметровых хлыстов. К тому же высока вероятность их повреждения. Грузчики запросто могут их погнуть, либо поцарапать.
А еще, если у вас не совсем идеальная стена, гибкий ПВХ профиль встанет туда без особых проблем, чего не скажешь про алюминий.
Запросто будут просматриваться все зазоры и щели. ПВХ профиль имеет эластичные края, которые наоборот будут принимать форму стенки.
Главный недостаток, с которым вы столкнетесь сделав такую подсветку – это ежедневная уборка помещений. Подметать пол придется каждый день, через день.
Так как видимость пыли при низовом освещении проявляется моментально. Особенно, если у вас есть домашние питомцы.
Все их следы и другие отпечатки деятельности, ранее не особо различимые, будут просто бросаться в глаза.

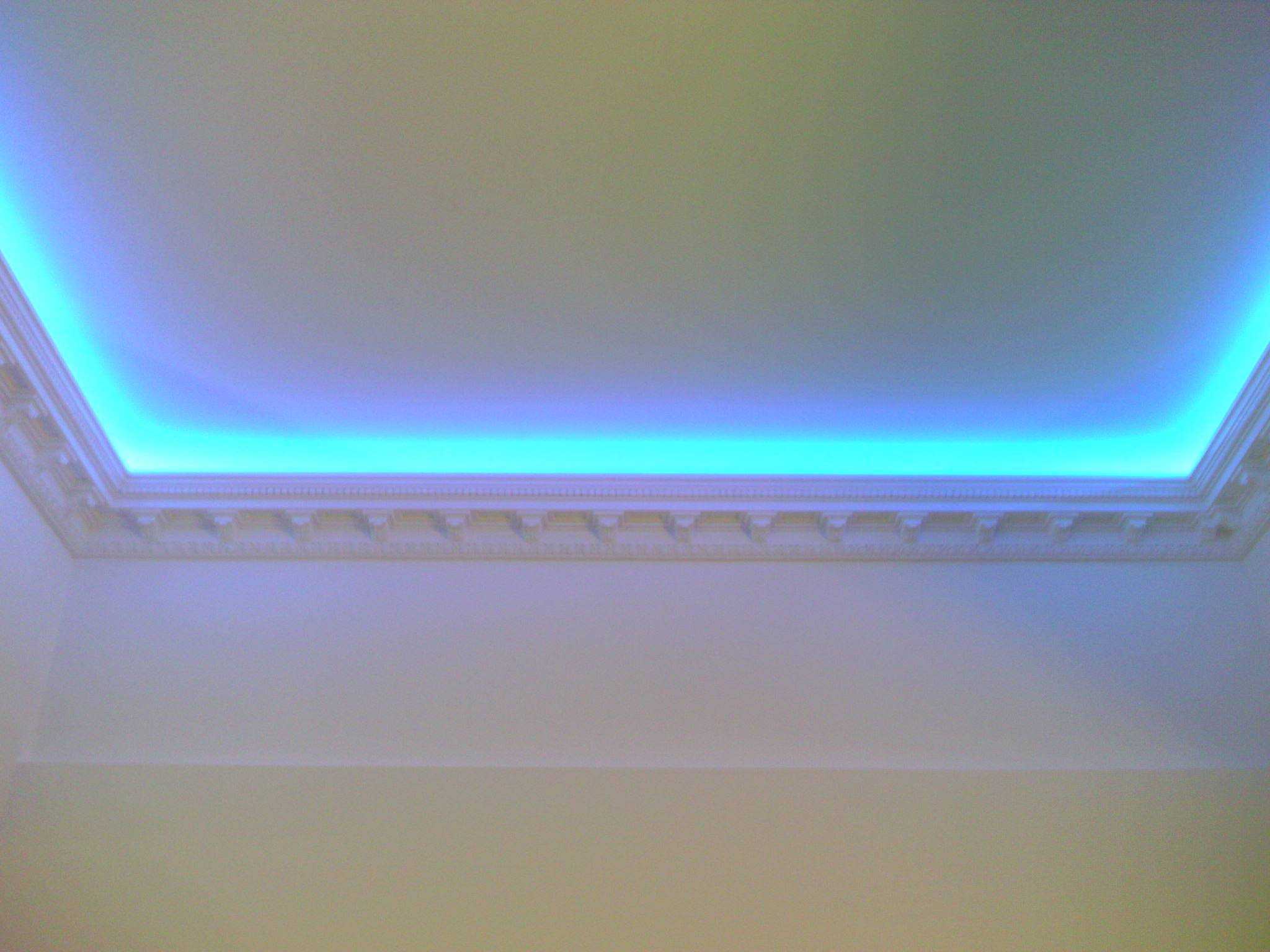

Скрытая подсветка потолка светодиодной лентой под плинтусом
Скрытая светодиодная подсветка под плинтус потолка легко комбинируется с другими потолочными светильниками – люстрами, подвесными, накладными и точечными лампами. Ответ на вопрос, с чем же её лучше сочетать, в большей степени зависит от высоты потолка. Когда он низкий, вам лучше отдать предпочтение накладным и встраиваемым светильникам, когда высокий – люстрам и подвесным лампам. В любом случае, добавление потолочного плинтуса с подсветкой визуально «поднимет» потолок и увеличит размеры комнаты.
Эффект от применения светодиодной подсветки усилится, если сочетать его с глянцевой или сатиновой текстурой натяжного потолка, которая помогает красиво рассевать свет.
Также довольно интересно в интерьере может выглядеть необычное сочетание оттенков потолка и led подсветки, например, синий и оранжевый, белый и красный, как на следующих фото.
Наконец, светодиодная подсветка – прекрасный способ подчеркнуть необычную форму потолка и добавить уют, если он слишком высокий. Особенно хорошо она работает с мансардным и купольным потолком.
Способы создания подсветки
Для формирования подсветки плинтуса используются разные материалы:
- Светодиодная лента. К плюсам ленты относится низкое потребление электроэнергии, легкость выполнения монтажа, безопасность эксплуатации и долгий срок службы. Лента просто прокладывается в специальное отверстие, имеющееся в плинтусе. При этом создается мягкий и рассеянный свет, обеспечивающий вспомогательную подсветку в помещении.
- Трубка дюралайт. Она представлена эластичной трубкой из ПВХ, в которой на равном расстоянии располагаются светодиоды. Трубка защищает светодиоды от внешних воздействий, поэтому ею можно пользоваться в неотапливаемых помещениях или на улице.
- Неоновый шнур. Он представлен эластичной трубкой, которая выпускается в разных расцветках. Она заполнена газом, а на концах располагаются электроды. Такое устройство обеспечивает сплошное свечение, но при этом затрачивается минимальное количество энергии. За счет интенсивности освещения, обеспечивается придание любой комнате неповторимости и оригинальности. Хорошо неоновый шнур смотрится в гостиной или другом большом помещении.
Установка своими руками
Поскольку наибольшим спросом пользуются ленты на клейкой основе, рассмотрим этот способ создания светодиодного освещения.
Для работы понадобится:
- светодиодная лента, приобретенная с небольшим запасом для подстраховки;
- ножницы для отрезания необходимой длины изделия;
- термоусадочнаяя трубка или изолента;
- паяльник с припоем и канифолью либо LED-коннекторы;
- провода для соединения лент.
Инструмент для монтажа светодиодной ленты своими руками
Дополнительно могут понадобиться потолочные плинтусы и нивелир для разметки потолка. Оптимальным вариантом считается наклеиваемый на стену потолочный плинтус. С помощью нивелира потребуется выполнить разметку стен для получения горизонтальных линий, по которым будет приклеена деталь.
Установка ленты, полностью готовой к монтажу
Шаг 1. Замерить высоты в разных углах комнаты и найти меньшее значение, от которого будет идти разметка.Шаг 2. С помощью нивелира отметить горизонтальные линии для установки плинтуса. В самой низкой точке он должен находиться на расстоянии 5 см от потолка. Так свет будет свободно проникать на верхнюю площадь помещения.
Линия лазерного уровня для крепления багета
Шаг 3. При наличии необходимой проводки выполнить установку плинтуса на клей, известный как «жидкие гвозди».
Пошаговый процесс монтажа светодиодной ленты на потолок
Шаг 4. Обезжирить поверхность, на которую будет устанавливаться светодиодная лента. Также необходимо избавиться от осыпающихся покрытий. Для увеличения надежности крепления место монтажа проклеить крепким двухсторонним скотчем.Шаг 5. Отделить липкий слой с диодной ленты и приклеить ее параллельно потолку или под углом к нему для создания нужного освещения.
Лента свободно клеится к поверхностям. Для начала поверхность нужно очистить от пыли, потом снять с основания ленты защитную пленку и приклеить по линии оформления.
Подключение к блоку питания с помощью проводов
Наиболее простым способом является использование LED-коннектора. В этом случае контактный конец ленты прикладывается к контактам коннектора, после чего закрывается крышка. Но такой вариант более более дорогой и менее надежный, как пайка.
Схема светодиодного освещения в квартире
Схема параллельного подключения двух RGB-лент
Этапы подключения питания с помощью пайки.
Шаг 1. Залудить контактные площадки на ленте, покрыть их припоем.
Пайка соединения ленты с кабелем
Шаг 2. Освободить от изоляции примерно 8 мм проводов, залудить их, снабдить припоем и обрезать до длины 3 мм.Шаг 3. Наложить провода на площадки и с помощью жала паяльника и припоя провести пайку.
Пайка светодиодной ленты
Припой на разных площадках не должен соединяться во избежание короткого замыкания на проводах.
Провода припаяны к ленте
Шаг 4. Несмотря на малое напряжение, место пайки лучше изолировать с помощью термоусадочная трубки или обычной изоленты.
Термоусадочная трубка
Изоляция контактов светодиодной ленты
Для того чтобы нагреть термоусадочную трубку, можно воспользоваться обычной зажигалкой, профессионалы же для этого используют промышленный фен (тепловой пистолет)
Нагрев термоусадочной трубки феном
Нарезка и скрепление ленты
Для нарезания ленты следует использовать специальную разметку, нанесенную на поверхность изделия. Стандартный шаг, через который повторяются контактные площадки, составляет 3 диода. Обычно место для разреза обозначается линией или пиктограммой в виде ножниц.
Обрезка светодиодной ленты
Соединение ленты проводится одним из трех способов:
- LED-коннектором;
- пайкой с проводами;
- пайкой без проводов.
Вне зависимости от выбранного метода необходимо следовать правилу — не соединять ленту в длину, превышающую 5 метров. Данная величина позволяет всем диодам равномерно гореть, не теряя яркости, которая пострадает при выходе за 5 м.
Отрезки ленты, соединенные коннектором
Этапы соединения отрезков ленты коннектором (часть 1)
Этапы соединения отрезков ленты коннектором (часть 2)
Первый способ, как упоминалось, прост, но дорог, поэтому обратим внимание на пайку. Пайка с проводами. Пайка с проводами
Пайка с проводами.
Шаг 1. Залудить очищенные концы провода. Покрыть припоем.Шаг 2. Покрыть припоем контактные площадки на конце ленты.
Процесс пайки
Шаг 3. Провести пайку концов провода и конца ленты так, чтобы припой с разных площадок не соединялся.
Подключение пайкой фото
Шаг 4. Повторить с концом другой ленты.
Данный способ удобен, когда требуется монтаж ленты под углом. Гнуть саму ленту под прямым углом для крепления запрещено. Использование спайки концов с помощью медного провода подходящего диаметра решает указанную проблему.
Еще один вариант — использование углового коннектора
Комплектующие и подключение
Подключение светодиодной подсветки задача несложная, если имеются элементарные знания. Но есть свои особенности и ключевые моменты.
Подсветка RGB
Когда принято решение монтировать ленту RGB, то оптимально все ее элементы покупать в комплекте, а не подбирать самостоятельно. В готовый набор входя:
- Блок питания, который преобразует сетевой переменный ток (220 В) в постоянный (12 В).
- Контроллер с датчиком, благодаря которому происходит смена цвета освещения.
- Дистанционный ПУ. С его помощью можно регулировать интенсивность и оттенки подсветки.
- Лента нужной длины.
Схема подключения представлена ниже. Кроме того, она всегда есть в инструкции к комплекту.
Схема подключения светодиодной подсветки потолка
Алгоритм подключения:
- Подсоединение сетевого кабеля с вилкой к блоку питания (БП).
- Подключение контактов контроллера к БП.
- Далее, к контроллеру подсоединяются контактные кабели, к ним, в свою очередь, лента.
- Контроллер рассчитан на определенную длину полосы, если необходимо ее удлинить, то потребуется монтаж усилителя. Он соединяется с блоком питания и добавленным куском ленты с другой стороны.
- Если полосу нужно сделать короче, то разрезать ее можно только по специальным пунктирным линиям, обозначенных значком «ножницы» или «0».
Что касается монтажа самой ленты, то она крепится на поверхность при помощи клеящей основы, которая скрыта под защитной пленкой. Зафиксировать таким способом ее не составит труда.
Монтаж некомплектной подсветки
Если выбрана лента с белым светом, то все элементы потребуется подбирать отдельно. В этом случае не нужен пульт управления и контроллер. Порядок подсоединения и правила аналогичны описанному выше варианту.
Есть некоторые особенности:
- Закрепить ленту удобно на пластиковый уголок из ПВХ. К нему клеящая часть хорошо зафиксируется. Далее, уже можно конструкцию при помощи саморезов прикрутить к гипсокартонному коробу.
- Монтаж ленты осуществляется после всех отделочных работ.
- После подсоединения к блоку питания работоспособность подсветки нужно проверить, и только затем монтировать в подготовленный для нее канал.
- Провода к лентам нужно припаивать аккуратно, так как пластиковое основание перегрева не любит.
Иные виды осветительных приборов
Если кому просто лень или по иным причинам не хочется самостоятельно собирать всю систему по частям, можно воспользоваться уже готовыми решениями от производителя:
- Речь идет о плинтусах, в которые изначально встроены светодиодные ленты. Не менее актуальными признаны иные вариации освещения в виде неоновых трубках, поскольку от них освещение максимально насыщенного характера. Если помещение оборудовано подобными решениями, то оно сразу же выделяется на фоне стандартных и отличается особой подчеркнутостью. Единственное что следует добавить, эту систему не следует использовать, например в спальне и в этом случае актуальнее будет светодиодный вариант исполнения.
- Также следует отметить и лампочки дюралайт, которые являются своеобразными аналогами светодиодной ленты. Находятся они в специальных трубках и несмотря на их коммерческую направленность в виде установки вывесок и иных элементов подсветок, монтировать их можно и в стандартных жилых комнатах. Основное преимущество лампочек дюралайт в том, что на рынке они представлены в огромном количестве цветовых вариантов. Минус же их заключается более высокой стоимости.
- Гибкая неоновая трубка не менее актуальный вариант, как в цветовых соотношениях, так и в уникальной возможности охватить весь периметр не только потолка, но и пола. Иногда ее применяют для того чтобы придать особую изюминку интерьеру в виде монтажа в мебель или архитектурные детали. Единственный минус этого решения в том, что самостоятельно и без определенных навыков и без соответствующего оборудования установить неоновую трубку не получится.
- Комбинированные варианты и лампы со светодиодами. Эти решения могут добавить полную картину вариантов освещения. Суть в том, что лампы с вмонтированными светодиодами с самыми разнообразными цветовыми оттенками можно использовать не только в форме комплексного освещения потолка в виде стандартных лент, но и в качестве самостоятельных осветительных приборов.
Необходимо запомнить одну простую, но важную истину. Огромное количество самых разнообразных решений в качестве того или иного осветительного прибора либо отдельной системы предполагает возможность акцентирования на своем максимально оригинальном и уникальном стиле.
Расположение светодиодной ленты в плинтусе
От расположения самой ленты в плинтусе также зависит конечный результат. Направление светового потока от светодиодной ленты влияет как на яркость, так и на равномерность освещения. Давайте рассмотри каждый из вариантов.
Если наклеить ленту на нижнюю часть, светодиодами в потолок, вы добьетесь максимальной яркости и жесткости света. Наглядно такой монтаж проиллюстрирован ниже.
Монтаж ленты в углу между стеной и потолком, даст широкую освещенность потолка от стены к центру комнаты. Свет будет достаточно рассеянным и ярким, вы получите освещение довольно большого участка потолка. Такая подсветка вполне может заменить основное освещение.
Монтаж плинтуса на потолок и укладка ленты светодиодами к стене – даёт световой шлейф, который простирается вдоль стены к полу. Такое освещение часто применяется при рельефных стенах, подчеркивая объемность.
Существуют сотни форм-факторов плинтусов, которые позволят сделать любое освещение и передать желаемое настроение комнате.
