Блиц-советы
Резать светодиодную ленту необходимо только по специальным полоскам, которые расположены по всей длине ленты с периодичностью 5 – 10 см
Расстояние, на котором расположены полоски между собой, зависит от плотности светодиодов на этом светотехническом приборе.
Если необходимо произвести монтаж такого устройства на токопроводящий материал, то сделать это возможно только с помощью применения специальных электроизоляционных материалов.При подключении многоцветного прибора, важно правильно соединить клеммы контроллера с проводами. Провода подключаются в таком порядке:чёрный провод – “-” 12 вольт;
красный провод – клемма “R”;
зелёный провод – клемма “G”;
синий провод – клемма “B”;
Монтаж светового прибора производится на специальный клеевой слой или на двусторонний скотч.
При выборе светодиодной ленты следует обратить внимание на элементы, из которых состоит данное устройство
В настоящее время в таких приборах применяются светодиоды марок: SMD 3028 и SMD 5050. SMD 5050 – даёт световой поток более чем в 2 раза превышающий излучение диода SMD 3028, поэтому лента, изготовленная с применением этого элемента, потребуется меньшей длины для получения необходимого комфортного уровня освещённости.
Количество диодов, которые применяются в таких устройствах зависит от мощности этого прибора, чем больше количество диодов на один погонный метр используется в приборе тем выше будет его мощность и интенсивность генерируемого светового излучения.
Эксплуатационный ресурс светодиода составляет около 50 000 часов, но этот элемент можно легко повредить при монтаже или в процессе эксплуатации
При установке таких приборов следует соблюдать осторожность, чтобы одним неосторожным движением не сломать хрупкий элемент
Особенно стоит уделить внимание при монтаже закруглений, которые не должны быть менее 2 см в диаметре. Если эксплуатация этих устройств производится в неблагоприятных условиях высокой влажности и повышенных температур, то установка приборов должна быть осуществлена в специальный монтажный профиль.
При установке светодиодной ленты для уличного освещения, необходимо помнить о том, что многие светодиоды не в состоянии нормально функционировать при температурах минус 25 градусов и ниже.
Если предстоит устанавливать осветительное оборудование на улице, то для обеспечения постоянным током, который необходим для запитки светодиодов, необходимо приобрести герметичный блок питания
Использование такого устройства позволит бесперебойно работать системе даже в условиях плохой погоды и высокой влажности. Такое устройство имеет степень защиты IP66, которое позволяет использовать его в неблагоприятных эксплуатационных условиях.
При необходимости использовать осветительного устройства с диммером, наиболее подходящий вариант в данном случае – это импульсный регулятор яркости свечения. При выборе блока питания можно подобрать модели, которые будут дополнительно оборудованы таким устройством. В продаже есть диммеры, управление которыми возможно с помощью wi-fi мобильного телефона.Такие устройства стоят не дёшево, но удобство в обращении с осветительным оборудованием того стоит, в этом случае пульт дистанционного управления всегда под рукой.
Монтаж такого электротехнического оборудования можно произвести своими силами. Достаточно приобрести все необходимые для светодиодного освещения составляющие части и соединить их правильно.
Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи выглядит следующим образом:
Правильный порядок подключения
Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Неправильное подключениеПравильное подключение
Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.
RGB коннектор
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.
Подробнее как соединять rgb ленту между собой.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)
При подключении следующих элементов цепи важно соблюдать полярность
Клеммы подключения на БП
RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.
Клеммы подключения контроллера к светодиодам
В результате готовая схема в сборе должна иметь вид:
Схема в сборе
Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:
Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier
Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.
Схема подключения RGB светодиодной ленты без усилителя
Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.
Электрическая схема подключения RGB освещения

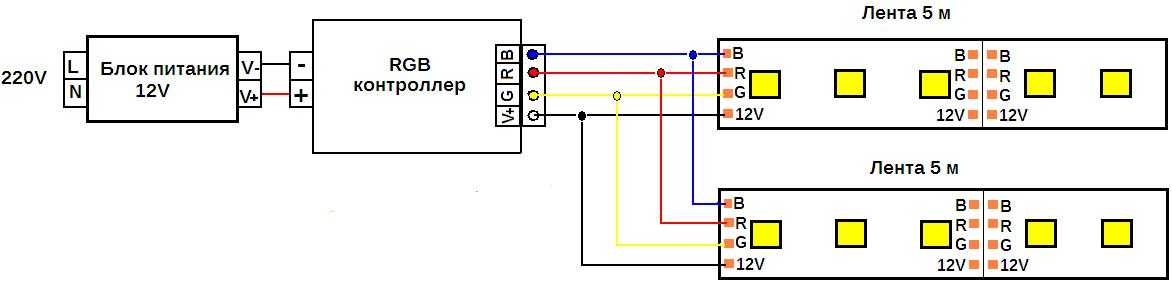

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:
Схема подключения 10 или 15
Схема подключения ленты с RGB усилителем
Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:
Схема подключения усилителя с 2 блоками питания
По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.
Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.
Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.
Схема: один БП несколько усилителей
Схема с несколькими параллельными усилителями с отдельным питанием.
Схема: несколько параллельных усилителей с отдельными БП
Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.
Правильная схема подключения 20 метров RGB ленты показана на видео.
Что нам потребуется для подключения RGB ленты
На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.
RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена
При покупке учитывайте влагостойкость и защищенность от внешних воздействий
Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.
Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).
При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.
Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:
Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).
- Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.
Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.
Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения. Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать
Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь
Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.
Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.
Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.
Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.
Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.
- Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
- Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.
Способы подключения к сети 220 В
Как подключить LED ленту через транзистор

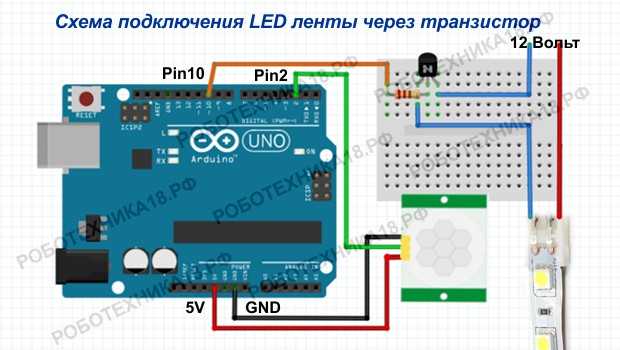

Схема подключения светодиодной ленты к Ардуино через транзистор
Скетч для плавного включения светодиодной ленты
void setup() {
pinMode(10, OUTPUT); // объявляем пин 10, как выход
}
void loop() {
// плавное включение
for(int i=0; i<=255; i++) {
analogWrite(10, i);
delay(5); // ставим задержку для эффекта
}
//плавное затухание
for(int i=255; i>=0; i--) {
analogWrite(10, i);
delay(5); // ставим задержку для эффекта
}
}
Пояснения к коду:
- Используем для плавного зажигания LED ленты 10 пин с ШИМ сигналом;
- Для этого примера датчик движения к Ардуино можно не подключать.
Скетч для плавного включения от датчика движения
unsigned long counttime;
byte w = 1;
#define LED 10 // назначаем порт для реле
#define PIR 2 // назначаем порт для датчика
void setup() {
pinMode(LED, OUTPUT); // объявляем пин LED, как выход
pinMode(PIR, INPUT); // объявляем пин PIR, как вход
}
void loop() {
delay(200);
// если есть движение - плавно включаем свет и заходим в цикл while (w == 2)
if (digitalRead(PIR) == HIGH) {
for (int i = 0; i <= 255; i++) {
analogWrite(LED, i);
delay(5);
}
w = 2;
while (w == 2) {
if (digitalRead(PIR) == HIGH) {
delay(200);
// если движения нет - свет не выключаем, а заходим в цикл while (w == 0)
if (digitalRead(PIR) == LOW) {
w = 0;
}
}
}
}
// если движения нет - включаем счетчик и заходим в цикл while
if (digitalRead(PIR) == LOW) {
counttime = millis(); w = 0;
while (w == 0) {
delay(200);
// если движения нет в течении 10 секунд - выключаем свет и выходим из цикла
if (millis() - counttime > 10000) {
for (int i = 255; i >= 0; i--) {
analogWrite(LED, i);
delay(5);
}
w = 1;
}
// если обнаружено движение - переходим в цикл (w == 2), не выключая свет
if (digitalRead(PIR) == HIGH) {
w = 2;
}
}
}
}
Пояснения к коду:
- в выражении можно поставить любое значение в миллисекундах, при котором свет не будет выключаться;
- задержка Ардуино может влиять на скорость срабатывания датчика, но позволяет немного разгрузить процессор.
Схема подключения без усилителя
Данная схема подключения rgb ленты НЕПРАВИЛЬНАЯ.
потому что участки ленты через каждые 5 метров должны подключаться только параллельно.
Это связано с тем, что, во-первых, при последовательном соединении диоды потускнеют на конце участка из-за потерь. Во-вторых, токопроводящие дорожки светодиодной линии не рассчитаны на большую длину, они будут перегреваться.
С усилителем
Когда мощность RGB слишком высокая для контроллера, добавляем в цепь усилитель. Последовательность соединения такая: БП, контроллер, 1-ый участок ленты, усилитель, 2-ой участок.
Если суммарная мощность контроллера и усилителя не выше, чем у БП, используем такую схему:
В случае превышения мощности добавляем еще один БП, и собираем по следующей схеме:
К блоку питания
Когда пользователю не нужно многорежимное управление, можно подключить rgb ленту напрямую к питанию. Два или более участка соединяем параллельно:
Мощные светодиоды подключаются по-другому. Присоединяем к БП с двух концов, как показано ниже:
Как подключить к контроллеру
Начинающие радиолюбители часто задаются этим вопросом.
При покупке контроллера в первую очередь обращайте внимание на совместимость характеристик с вашей светодиодной лентой. Написано в инструкции и на этикетке
Принцип работы RGB-светильника
Чтобы подойти к вопросу подключения со знанием дела, надо понимать, как устроен этот осветительный прибор и как им управлять. Лента состоит из отдельных отрезков, на которые ее можно разрезать в указанных местах.
Схема одного элемента RGB-полотна.
Каждый отрезок содержит три группы светодиодов – красные, синие и зеленые. Они собраны последовательно по цветам и объединены параллельно по схеме с общим анодом. В цепочке каждого цвета установлен свой токоограничивающий резистор. Положительное напряжение присутствует всегда. Зажигаются светодиоды соединением катода с общим проводом. Раздельно регулируя яркость свечения каждого LED, можно добиться практически любого цвета, за исключением естественного белого.
Для получения белого свечения, близкого к натуральному, в каждый элемент ленты добавляют один светодиод белого свечения. Такой прибор обозначается буквами RGBW.
Подключение своими руками (одноцветной, RGB, более 5 м)
Необходимые материалы и инструменты
Для монтажа потребуются следующие материалы:
- отрезок ленты со светодиодами;
- источник питания, отвечающий основным требования осветительного прибора;
- диммер или RGB-контроллер, необходимый для управления цветной подсветкой;
- провода, а также, если требуется индивидуальными особенностями конструкции отдельные выключатели, резисторы, выпрямители и конденсаторы.

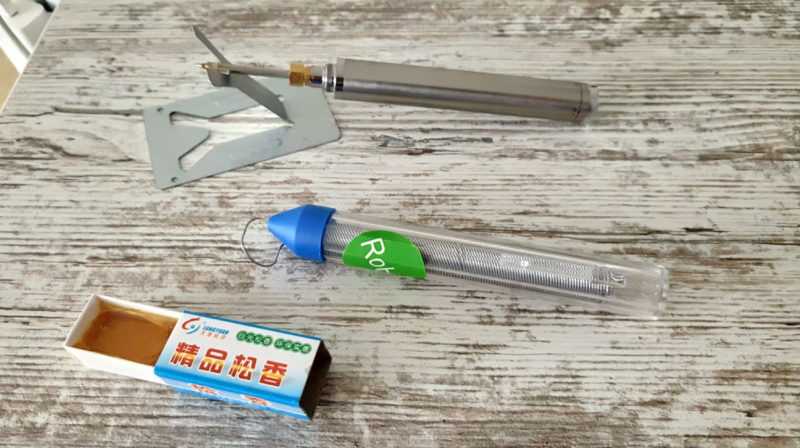

Монтаж выполняется с использованием следующих инструментов:
- для разборки ленты на элементы оптимальной длины – ножницы;
- для соединения всей системы – паяльник малой мощности или клейма, штекеры и клипсы;
- для зачистки проводов – бокорезы.
Схема (описание)
Схема подключения обычной ленты
Чтобы включить элемент с одноцветными кристаллами понадобится: сама планка с диодами и блок питания к ней.
Подключение осуществляется со строгим соблюдением полярности. Провода подключения и ленты и блока окрашены: красным это плюс, а синий или черный − это минус. Поэтому соединять нужно одинаковые по цвету, проводки иначе светодиоды не будут гореть.
Если в блоке питания отсутствует выключатель, его можно встроить, чтобы не выдергивать каждый раз из розетки все устройство.
Если есть необходимость в динамической настройке свечения ламп, то в последовательную линию питания 12 или 24 вольт между блоком и лентой подключается диммер – это регулятор яркости, с помощью которого можно даже полностью потушить освещение, не выключая блока питания.
Схема подключения RGB ленты
Это так называемые мульти или разноцветные светильники. Схема их подключения такая же, как и у предыдущего варианта, только на место диммера монтируется контроллер, который выполняет функцию не только регулировки яркости, но и смены цвета свечения устройства в зависимости от настройки.

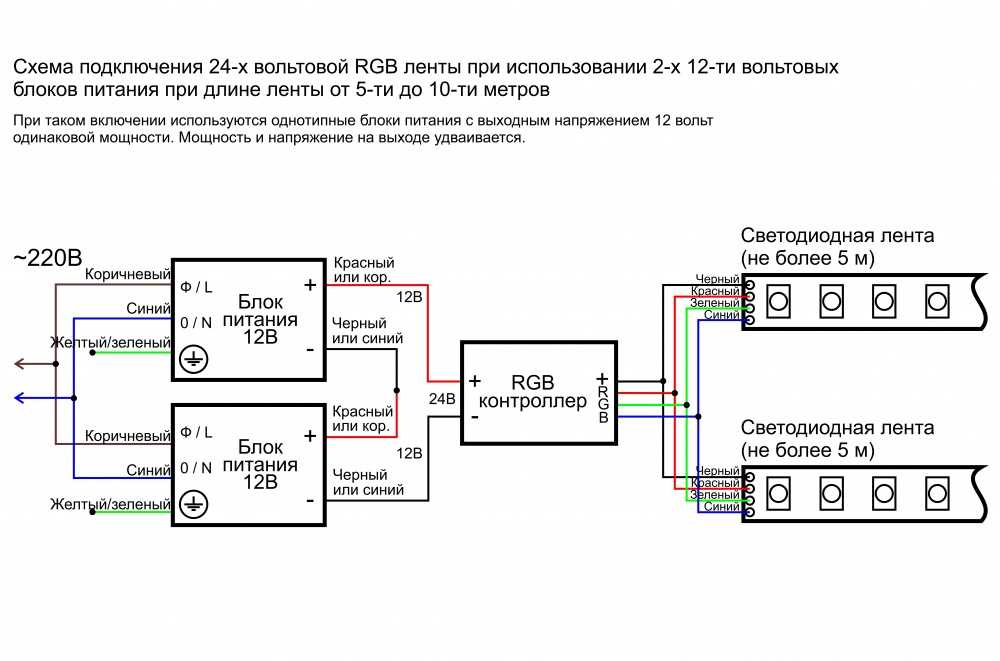

Схема подключения ленты более 5 м
Для декоративного освещения потолков используются ленты более 5 м или несколько светодиодных панелей сразу, что приводит к проблеме недостаточной мощности питающего блока или контроллера. Тогда в схему соединения такой RGB ленты добавляют усилитель, который дает дополнительную мощность контроллеру.
Пошаговое руководство
Подключение ленты к источнику питания производят в несколько шагов:
- Расчет оптимального по длине осветительного элемента. Далее, отмеряют и отрезают элементы нужного размера. У всех изделий сзади под защитным покрытием предусмотрена клейкая поверхность для закрепления осветительного прибора в любом месте.
- Далее, обычную монохромную планку в строгом соответствии с полярностью подключают к блоку питания, плюс к плюсу минус к минусу.
- Подключению многоцветного элемента предшествует подключение к блоку питания контроллера, также соблюдая полярность.
- Как и трех кристальные чипы в RGB элементе, такой контроллер имеет три канала выходного питания на минус и один общий на плюс. Их совмещают в строгом соответствии друг с другом.
- Надежность всех контактов обеспечивается либо пайкой, либо использованием разъемных коннекторов.
- После сборки система готова к работе, может монтироваться практически в любом месте.
Монтаж и пайка проводов на светодиодной ленте
Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.
После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.
Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки – до 10 сек.
Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.
Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.
После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).
Подключение лучше всего выполнять через клеммы Wago.
На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.
https://youtube.com/watch?v=UKWm6RBg6wM%3F
Источники – //cable.ru, Кабель.РФ
Контроллер для RGB-ленты
Чтобы воспользоваться всеми возможностями RGB-ленты, подключите к схеме контроллеры, выполняющие ряд функций:
- управление ПДУ;
- изменение яркости LED-диодов;
- изменение цвета свечения;
- выбор режима — переключение частоты смены цветов и их переливания;
- комбинация основных цветов с целью получения новых оттенков.
При выборе RGB-контроллера учитывайте два основных критерия — совместимость с подключаемой лентой и способ управления.
Такой контроллер может управляться:
- через сеть Wi-Fi при помощи планшета или смартфона;
- пультом ДУ с инфракрасными диодами;
- без пульта (переключателем на стене).
Последний вариант актуален, если отсутствует необходимость в частом переключении режимов ленты.
Основной физический параметр, характеризующий RGB-контроллер, — его номинальная мощность. Для ее расчета возьмите формулу Mk = Ml*L*Km, где:
- Mk — номинальная мощность контроллера;
- L — длина отрезка в метрах;
- Ml — мощность ленты в Вт/м;
- Km — коэффициент мощности изделия.
Напряжение, необходимое для питания контроллера, должно быть таким же, как и у RGB-ленты.
Когда не обойтись без усилителя
Если возможности контроллера по мощности исчерпаны, а необходимо нарастить длину полотна светильника, можно использовать усилитель – в зарубежной терминологии «повторитель RGB-сигнала». И на самом деле, по напряжению он повторяет сигнал, поданный на вход, но усиливает его по току. Выбирают усилитель по нескольким параметрам:
- напряжение должно соответствовать напряжению контроллера (соответственно, напряжению блока питания и светильника);
- мощность должна с запасом обеспечивать энергоснабжение предполагаемого участка ленты;
- количество каналов — не менее трех для RGB-светильника;
- исполнение – в большинстве случаев с общим анодом, но проверить не помешает.
Также можно обратить внимание и на другие параметры – диапазон рабочих температур, степень защиты и т.д. Большей частью это нужно, если предполагается монтировать повторитель в сложных условиях (на улице и т.д.)
Подключение
Самым простым способом присоединения RGB светодиодов к источнику питания считается подключение к микроконтроллеру Arduino. Общий вывод (обычно он самый длинный) припаивается к контакту «Gnd», а остальные присоединяют к соответствующим точкам, отмеченным как D12, D10 и D9. Напрямую паять контакты нельзя, каждый из них (кроме общего) должен иметь токоограничивающий резистор.
При подключении светодиода с общим анодом используется отрицательный контакт «Gnd», расположенный в том же ряду, что и катоды. Если используется подключение с общим катодом, используется плюсовой контакт «Gnd» с противоположного ряда.
Характеристики RGB светодиодной ленты
От монохромной светодиодной ленты RGB лента отличается только светодиодами, в которых находится три кристалла, излучающие свет в трех разных спектрах. Выбирают цветные светодиодные ленты основываясь на тех же характеристиках, как и при выборе обычной монохромной светодиодной ленты.
Основные характеристики RGB LED ленты: — напряжение питания; — мощность ленты; — степень защиты; — наличие дополнительного белого светодиода.
Длину RGB светодиодной ленты можно также менять, разрезая ее в указанных местах, так что мощность ленты можно в дальнейшем поменять в любую сторону. Единственное, что останется неизменным, это плотность размещения светодиодов на один метр ленты.
Что нужно для подключения светильника
Для подключения в схему RGB светодиодной ленты потребуются блоки:
- собственно осветительный прибор нужной длины;
- блок питания (возможно несколько);
- RGB-контроллер;
- усилитель (несколько);
- соединительные провода;
- выключатель питания;
- коннекторы (но лучше освоить пайку).
RGB-коннектор для прямого соединения.
Этот список полный, в конкретной схеме некоторые элементы могут отсутствовать.
Из инструментов понадобятся:
- кусачки для отрезания проводов нужной длины;
- монтерский нож для зачистки концов (а лучше – специальный съемник изоляции;
- паяльник с расходниками (для настоящих мастеров).
Набор для пайки.
Также понадобятся элементы крепления, но они подбираются по месту.
Схема подключения к сети 220 В (основной раздел)
Разрезать светодиодную ленту в процессе установки можно только в специальных местах, что позволит предотвратить разрыв электрической цепи. Самостоятельно можно выполнить два варианта подключения.
Традиционное подключение
Осуществляется с применением трансформатора к 220В и позволяет предотвратить появление местного перегрева, а также минимизирует риск поломки полупроводниковых элементов. Вводный трансформатор или блок питания понижает сетевое напряжение 220В до рабочих показателей в 12/24В. Блок подбирается в зависимости от эксплуатационных условий используемой осветительной ленты. При выборе мощности нужно ориентироваться на удельную (погонную) мощность диодной ленты.
Схема подключения ленты
Схема подключения зависит от типа осветительного прибора и его длины. Простую монохромную ленту длиной не более 500 см нужно соединять с блоком питания, а затем с электрической сетью 220В. Подсоединение производится двухжильным проводом, зажимаемым внутри блока на стандартных клеммах и припаиваемым на гибкой основе ленты. При использовании RGB-осветителя, на расстоянии от блока до ленты подключается 12В контроллер для настраивания цветовой гаммы.
Если длина осветительной ленты превышает пять метров, то осуществляется параллельное подсоединение от одного блока с последующим разветвлением электроцепи на участке от трансформатора до ленты. Допускается подключение от пары отдельных блоков 12/24В.
Прямое подключение к 220В
Прямое подключение – один из наиболее популярных способов самостоятельного подключения к сети 220V. Вариант характеризуется отсутствием применения блока питания и представляет собой перекрестную сборку светодиодных групп.
С этой целью выполняется разделение цельной осветительной ленты на максимально короткие отрезки. Подключать нужно не менее двадцати осветительных элементов, объединяемых в соответствии с обратной полярностью.
Особенности подсветки
Чтобы сделать систему правильно, нужно разобраться в ее особенностях и понимать, как правильно ее подключить. Основные моменты не отличаются от стандартного монтажа, но некоторые требуют внимания:
- Обычно длина ленты небольшая. Это связано с ограничениями по силе тока, которое есть в компьютере и ноутбуке. Рассчитать максимальную длину несложно по суммарной мощности светодиодов.
- Ленту можно просто приклеивать к любой поверхности, а можно скрыть в нише или с внутренней стороны столешницы. Крепить ее нужно обязательно, чтобы исключить повреждение.
- Если нужно получить равномерный свет, лучше использовать специальный рассеиватель. В продаже есть алюминиевый профиль, который с одной стороны закрыт матовым пластиком, он рассеивает свет и делает его равномерным по всей длине короба.
- В системе чаще всего нет розетки, так как она запитывается от компьютера. Тут могут быть разные варианты – подключение напрямую к материнской плате, вариант с соединением через универсальный разъем с подходящим напряжением и присоединение через USB. Все способы описаны ниже.
- За счет небольшого потребления электричества компьютер не подвергается высоким нагрузкам. Главное – соблюдать рекомендации и не превышать определенный уровень потребления тока, для этого точно подбирать длину подключаемой ленты.
- Подсветка может работать как постоянно – включаться при запуске компьютера и выключаться вместе с ним, так и отдельно. Для этого используются различные выключатели и другие устройства.
Подсветка нескольких зон на столе с подключением к компьютеру.
Этот вариант подходит для ПК, так как не создает опасности для системы. Лента почти не нагревается при работе, поэтому не повышает температуру при использовании внутри системного блока. Крепить легко, так как с задней стороны всегда есть самоклеящийся слой, нужно только снять защитное покрытие. А небольшая ширина и возможность резки на куски любой длины позволяют подогнать подсветку под любые условия.
Как подключить светодиодную ленту к блоку питания
Подключать одноцветные (монохромные) ленты длиной до 5 метров необходимо через блок питания, преобразующего переменный 220В в постоянный 12В.
Необходимо соблюдать полярность и не перепутать «плюс» с «минусом». Хоть это и сложно. Положительный проводник имеет красный цвет. А минусовой — черный. Соединять проводники от блока питания можно через пайку к контактам ленты, либо при помощи коннекторов, коих в продаже большое количество разнообразных типов и форм.
Схема, которая расположена ниже очень часто применяется новичками. Не всегда нам хватает только 5 метров ленты. Периодически необходимо питать и больший метраж. Как правильно питать в таком случае я покажу ниже. А сейчас схема, которую не желательно использовать. Скажу больше — я считаю ее не правильной. В результате такого соединения резко сократится срок службы диодов и на конце отрезков светодиоды будут светиться в полнакала.
