Как подключить лампочку к батарейке через выключатель

Как подключить от 3В батарейки

Можно подключить сверхъяркий светодиод к батарее 3 В без использования дополнительных деталей. Рабочее напряжение светодиода немного выше 3 В, поэтому он не будет светить на полную мощность. Иногда это может быть даже полезно. Например, используя светодиод с выключателем и диск с батарейкой на 3 В (обычно известный как таблетка), используемый в материнских платах компьютеров, можно сделать небольшой ключ-фонарик. Такой миниатюрный фонарик может пригодиться в самых разных ситуациях.

Используя пару 1,5-вольтовых батареек и коммерческий или домашний инвертор для питания одного или нескольких светодиодов, можно создать более серьезный проект. Схема одного такого инвертора (бустера) показана на рисунке ниже.

Усилитель, созданный на основе микросхемы LM3410 и нескольких дополнительных компонентов, имеет следующие характеристики:

  • Входное напряжение 2,7 — 5,5 В.
  • Максимальный выходной ток до 2,4 А.
  • Количество подключаемых светодиодов от 1 до 5.
  • Частота преобразования от 0,8 до 1,6 МГц.

Выходной ток преобразователя можно регулировать, изменяя измерительный резистор R1. Хотя в спецификации указано, что микросхема предназначена для подключения 5 светодиодов, в действительности она может подключать до 6 светодиодов. Это связано с тем, что максимальное выходное напряжение схемы составляет 24 В. LM3410 позволяет регулировать яркость светодиодов (диммирование). Для этого используется четвертый вывод микросхемы (DIMM). Регулировка яркости может быть выполнена путем изменения входного тока этого вывода.

Батарейки в помощь

Если нужно осветить небольшой участок, то ознакомьтесь с тем, как запитать светодиодную ленту от батареек. Принцип у этого метода не слишком отличается от всех предыдущих. Нужно при соединении всех элементов помнить о полярности и выбирать материалы, подходящие для соединения с выбранной лентой. Батарейки должны иметь суммарное напряжение 12 вольт. Это может быть любая батарейка, даже мизинчиковая или таблетка. Хорошо, если она будет аккумуляторная. Тогда проблема замены батареек сменится на своевременную подзарядку аккумулятора. Ниже представлено, как запитать светодиодную ленту от батареек:

  1. Сперва нужно хорошо зачистить контакты.
  2. Залуживаете кончики медных проводов.
  3. Наносите флюс и припаиваете провода к батарейке – красный к плюсу, черный – к минусу.
  4. То же самое проделываете с кнопкой или тумблером. Только через него пропускаете всего один провод (плюсовой) и припаиваете его на вход тумблера. Выход пускаете на ленту.

К каким батарейкам можно подключать светодиод?

В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.

Для оценки этого времени следует знать, что одной из основных характеристик любых батарей, будь то химический элемент или аккумулятор, является емкость. Емкость батареи – С выражается в ампер-часах. Например, емкость распространенных пальчиковых батареек формата ААА, в зависимости от типа и производителя, может составлять от 0.5 до 2.5 ампер-часов. В свою очередь светоизлучающие диоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, приблизительно рассчитать, на сколько хватит батареи, можно по формуле:

В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.

Самая простая гирлянда из светодиодов на 3 вольта

Светодиоды разного цвета имеют свою рабочую зону напряжения. Если мы видим светодиод на 3 вольта, то он может давать белый, голубой или зеленый свет. Напрямую подключать его к источнику питания, который генерирует более 3 вольт нельзя.

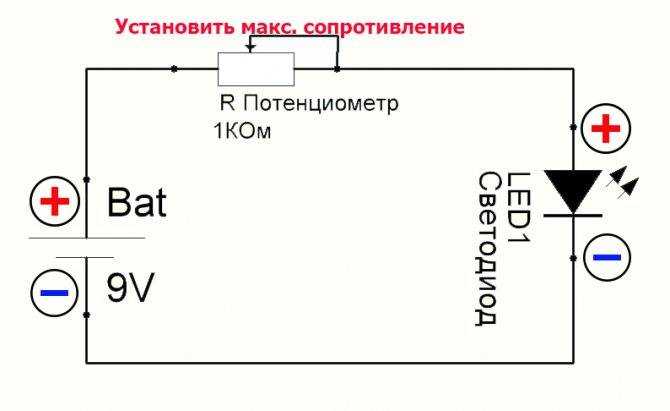

Расчет сопротивления резистора

Чтобы понизить напряжение на светодиоде, в цепь перед ним последовательно включают резистор. Основная задача электрика или любителя будет заключаться в том, чтобы правильно подобрать сопротивление.

В этом нет особой сложности. Главное, знать электрические параметры светодиодной лампочки, вспомнить закон Ома и определение мощности тока.

R=Uна резисторе/Iсветодиода

Iсветодиода – это допустимый ток для светодиода. Он обязательно указывается в характеристиках прибора вместе с прямым падением напряжения. Нельзя, чтобы ток, проходящий по цепи, превысил допустимую величину. Это может вывести светодиодный прибор из строя.

Зачастую на готовых к использованию светодиодных приборах пишут мощность (Вт) и напряжение или ток. Но зная две из этих характеристик, всегда можно найти третью. Самые простые осветительные приборы потребляют мощность порядка 0,06 Вт.

При последовательном включении общее напряжение источника питания U складывается из Uна рез. и Uна светодиоде. Тогда Uна рез.=U-Uна светодиоде

Предположим, необходимо подключить светодиодную лампочку с прямым напряжением 3 вольта и током 20 мА к источнику питания 12 вольт. Получаем:

R=(12-3)/0,02=450 Ом.

Обычно, сопротивление берут с запасом. Для того ток умножают на коэффициент 0,75. Это равносильно умножению сопротивления на 1,33.

Следовательно, необходимо взять сопротивление 450*1,33=598,5=0,6 кОм или чуть больше.

Мощность резистора

Для определения мощности сопротивления применяется формула:

P=U²/ R= Iсветодиода*(U-Uна светодиоде)

В нашем случае: P=0,02*(12-3)=0,18 Вт

Такой мощности резисторы не выпускаются, поэтому необходимо брать ближайший к нему элемент с большим значением, а именно 0,25 ватта. Если у вас нет резистора мощность 0,25 Вт, то можно включить параллельно два сопротивления меньшей мощности.

Количество светодиодов в гирлянде

Аналогичным образом рассчитывается резистор, если в цепь последовательно включено несколько светодиодов на 3 вольта. В этом случае от общего напряжения вычитается сумма напряжений всех лампочек.

Все светодиоды для гирлянды из нескольких лампочек следует брать одинаковыми, чтобы через цепь проходил постоянный одинаковый ток.

Максимальное количество лампочек можно узнать, если разделить U сети на U одного светодиода и на коэффициент запаса 1,15.

N=12:3:1,15=3,48

К источнику в 12 вольт можно спокойно подключить 3 излучающих свет полупроводника с напряжением 3 вольта и получить яркое свечение каждого из них.

Мощность такой гирлянды довольно маленькая. В этом и заключается преимущество светодиодных лампочек. Даже большая гирлянда будет потреблять у вас минимум энергии. Этим с успехом пользуются дизайнеры, украшая интерьеры, делая подсветку мебели и техники.

На сегодняшний день выпускаются сверхяркие модели с напряжением 3 вольта и повышенным допустимым током. Мощность каждого из них достигает 1 Вт и более, и применение у таких моделей уже несколько иное. Светодиод, потребляющий 1-2 Вт, применяют в модулях для прожекторов, фонарей, фар и рабочего освещения помещений.

Примером может служить продукция компании CREE, которая предлагает светодиодные продукты мощностью 1 Вт, 3Вт и т. д. Они созданы по технологиям, которые открывают новые возможности в этой отрасли.

Простой способ

При помощи этого метода получится создать конструкцию при напряжении от 3 до 12 вольт. Как сделать самому мигающий светодиод, рассказано ниже. Для сборки потребуются следующие компоненты:

  • Резистор 6.8 – 15 Ом (2 шт).
  • Резисторы с сопротивлением 470 – 680 Ом (2 шт).
  • Маломощные транзисторы со структурой «n-p-n» (2 шт).
  • Электроконденсаторы с ёмкостью 47 – 100 мкФ (2 шт).
  • Маломощный светодиод, цвет не имеет значение (1 шт).
  • Паяльник, припой и флюс.

Напомним, перед началом работы рекомендуется зачистить выводы всех радиодеталей, а после залудить их. Не забываем о полярности включения электролитических конденсаторов. Ниже приведена схема подключения всех вышеуказанных компонентов. Создав правильную конструкцию напряжение на R2 перестанет доходить до Т2, в это время открытым останется Т3 и R1, именно через них пройдёт ток и дойдёт до светодиода. За счёт того, что подача тока осуществляется циклично, светодиод будет мигающий.

Три красных светодиода.

Моргающий светодиод

Для создания данной модели понадобиться все вышеуказанные компоненты, а также одна обычная пальчиковая батарейка. Ниже предоставлена элементарная схема сборки. В данной системе подключения имеются несколько цепочек заряда конденсаторов – это R1C1R2 и R3C2R2. После того, как С1 и С2 имеют необходимый заряд они открываются, второй конденсатор соединён с батарейкой. Их суммарное напряжение проходит через Т2 и проникает в светодиод, за счёт этого он начинает светиться, как только напряжение исчезает он тухнет, а С1 и С2 теряют энергию. Как только напряжение к ним возвращается, происходит новый круг подачи тока в светодиод, и он снова начинает светиться. Таким образом, за счёт батарейки и небольших познаний физики, можно в домашних условиях создать моргающий светодиод.

Создание мигающего светодиода.

Мигалка

Взглянув на эту схему, любой человек хоть не много понимающий в механике найдёт сразу две ошибки. Первая заключается в том, что эмиттер и коллектор подключены не правильно, а вот вторая это «висящая» база. Несмотря на две технические особенности светодиод будет работать. Точка соединения КТ315 служит динистором, за счёт того, что в нём накапливается много напряжения, он отдаёт её транзистору, а тот, в свою очередь, открывается. Затем ток направляется к светодиоду и происходит свечение. По мере отступления напряжения он угасает. Далее всё происходит циклично. В таблице приведены основные параметры серийно выпускаемых МСД, взятые из Интернет – файлов Datasheet.

Таблица основных параметров серийно выпускаемых мигающих светодиодов.

В данной статье указаны сразу несколько методов создания мигающих светодиодов. Благодаря этому, можно легко починить игрушку ребёнка, освещение в доме и новогоднюю гирлянду. Углубив свои познания в технике, создание светодиодов можно применить в других механизмах, например в разработке светового сигнала при открытии или не полном закрытии дверцы холодильника, если в подъезде темно, то подобная мигающая конструкция поможет гостям найти звонок или выключатель.

Будет интересно Как проверить диод мультиметром?

Продвинутые техники могут создать сигнальный поворотник для велосипеда, это поможет пешеходам узнать, в каком направлении будет двигаться транспортное средство. В общем, мест для применения моргающих светодиодов огромное количество. Для их применения нужны элементарные познания, необходимые материалы и умелые руки!

Как зажечь два 3-х ваттных светодиода от одной батарейки

Joule Thief- вор джоулей.

Что понадобится для сборки:

Паяльник, не много припоя и проводов. Батарейка на 1.5В и меньше, твердые руки.Транзистор. Я использовал КТ630,

максимальная рабочая частота у него большая, ток коллектора выше, чем у рекомендуемых в стандартных схемах. В принципе можно любой NPN транзистор c коэффициентом усиления не менее 150, к примеру, 2SC1815. Один переменный резистор на 10 кОм.

Один электролитический конденсатор 47 мкФ на 25В. Конденсатор большей емкости дольше заряжается и снижает яркость свечения. Один любой диод с обратным напряжением не меньше 100 В, т.к. без нагрузки конденсатор заряжается до 30-45В.

Один конденсатор 0.01 мкФ. Два 3-х ваттных светодиода, включенных последовательно. Закрепленных на радиаторе от компьютерного процессора.

Один дроссель групповой стабилизации от компьютерного БП.

Можно использовать любое ферритовое кольцо, которое окажется под рукой. Я использовал дроссель от БП, просто потому, что он был. Количество витков не считал, просто смотал весь провод с кольца (там два провода разно сечения) и намотал его снова, бифилярно.

Обмотку, намотанную проводом меньшего сечения, включил в цепь базы транзистора. Соответственно, вторую обмотку включил в цепь коллектора

Важно, чтобы начало одной обмотки соединялось с концом другой, как показано на схеме. можно намотать на ферритовом стержне обмотку с отводом от нужного количества витков, или вообще, сделать катушку без сердечника

В отличии от стандартной схемы, здесь, нагрузка подключается между базой и коллектором. Кпд схемы зависит от конденсатора, который включен в параллель с нагрузкой. Такая схема включения нагрузки сделана в попытке использовать ОЭДС ,возникающую в катушке L2.

На видео видно, что при замыкании резистора R1 яркость свечения увеличивается.

И в заключении еще одна схема, с регулируемым выходным напряжением

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Проект.

В качестве корпуса для самодельного преобразователя напряжения я решил использовать корпус от отслужившей свой срок батареи «Крона». Такая конструкция, на мой взгляд, более универсальна, да и в мультиметр DT-830B, всё равно, ничего большего размера, чем «Крона», не помещается.

Прорисовка предполагаемой конструкции показала, что пальчиковый аккумулятор форм-фактора «ААА» можно разместить в корпусе от батареи с минимальным увеличением размера последнего.

А именно. Увеличить длину корпуса можно за счёт выпрямления одного из развальцованных краёв жестяной обечайки.

Заднюю стенку, при этом, пришлось немного наклонить, чтобы гайка крепления гнезда не увеличила габариты корпуса.

Выбор светильников для уличного освещения на солнечных батареях

Мощность

При устройстве освещения необходимо учитывать, сколько света может давать светильник. От этого зависит количество светильников и расстояние, на котором их необходимо устанавливать друг от друга. В технических характеристиках обычно указывается мощность в ваттах, а в случае со светодиодными светильниками она мало о чем говорит.

Пример технических характеристик уличного светильника на солнечных батареях

Чтобы понять уровень освещенности, можно сравнить с аналогом обычной лампы накаливания  — их мощность нам более-менее понятна, а также можно перевести этот показатель в Люмы (Лм) — единицы измерения освещенности. Так реально можно оценить насколько эффективной будет именно этот светильник.

Таблица соответствия мощности светодиодных ламп и освещенности

Как понимаете, модели с мощностью 1 Вт дают не так уж и много света — примерно как 20 Вт лампа накаливания, потому использовать их можно только для подсветки или маркировки участка — обозначения дорожек, подсветки беседок и т.д.

Класс защиты и материал корпуса

Чтобы уличное освещение на солнечных батареях работало долго и надежно, необходимо чтобы корпус и световой блок (плафон) имели защиту от попадания пыли и влаги. Желательно чтобы класс защиты был не ниже IP44 (больше цифры — это хорошо, меньше — плохо).

Расшифровка цифр в классе защиты

Также стоит обратить внимание на материал из которого изготовлены светильники. Обычно это специальный ударопрочный пластик или металл

Если «металл» — отличный от нержавеющей стали или алюминия, предпочтение лучше отдать пластикам

Они точно не ржавеют и длительное время сохраняют хороший внешний вид

Если «металл» — отличный от нержавеющей стали или алюминия, предпочтение лучше отдать пластикам. Они точно не ржавеют и длительное время сохраняют хороший внешний вид.

Вид и способ монтажа

По способу монтажа светодиодные уличные светильники делят на несколько групп:

  • Установка в грунт. Это группа светильников на ножках разной высоты — от 20-30 см до метра и выше. Их установка чрезвычайно проста — они просто втыкаются в грунт в нужном месте.

  • Светильники-столбы. Как правило, это более высокие модели с высотой ножки  от 1,5 метров и выше. Они тоже могут устанавливаться грунт, но требуют уже более серьезных мер по установке — имеют большую высоту и вес. Придется делать лунку, вставлять в нее столб, засыпать грунтом и уплотнять его. Есть модели для установки на твердое покрытие — плитки, асфальта и т.д.

  • Настенные светильники на солнечных батареях. Есть в разных стилях — от классического «фонарного» дизайна, до моделей в современном стиле. Монтироваться могут на стену, забор, заборные столбы.

  • Подвесные. Вариантов тоже немало — есть модели, которые можно крепить к потолку, балке и т.п., а есть которые можно развесить на ветках.

  • Встраиваемые в грунт, дорожки, лестницы. Очень практичные модели, которые позволяют осветить даже лестницы, причем подсвечивают не сверху, как обычно, а на уровне ступеней. Интересное и практичное решение — при таком варианте свет не слепит глаза, а освещенность остается хорошей.

  • Декоративные. Выполнены в виде различных фигурок. В дневное время они выглядят как обычный декор, в ночное дополнительно еще излучают свет. Монтажа в данном случае нет — просто ставят светильник в предназначенное для него место.

Выбор уличных светильников на солнечных батареях для уличного освещения действительно велик. По стилю, размерам, цене ассортимент большой, так что можно выбрать.

Необходимые материалы

Для сборки схемы подключения понадобится:

Светодиодная лента. Её длина зависит от общей емкости источника питания.

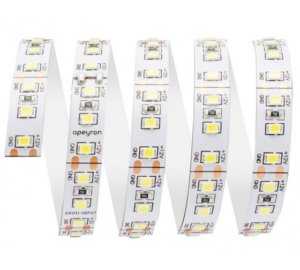

Светодиодная лента IP20

Батарейки напряжением от 8 до 12 В. При наличии меньшего напряжения необходимо последовательно соединить их между собой.

Схема последовательного соединения батареек между собой

Батарейка типа 23А на 12 Вольт

Выбор материалов при использовании пайки:

Паяльник

Паяльник

Нейтральный флюс или канифоль

Нейтральный флюс и канифоль для пайки

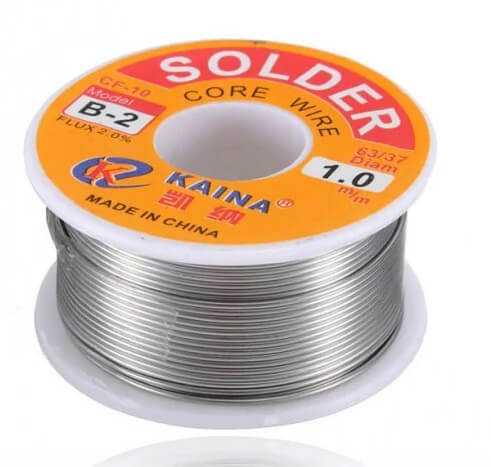

Припой

Припой

Соединяющий медный провод сечением от 0,5 до 0,75 кв.мм.

Медные провода 0,5 кв.мм.

Переключатель/тумблер

Переключатель/тумблер

Нож для зачистки изоляции с проводов

Нож для зачистки изоляции

Наждачная бумага и спиртосодержащий раствор для зачистки контактных площадок

Наждачная бумага

Для метода без использования пайки:

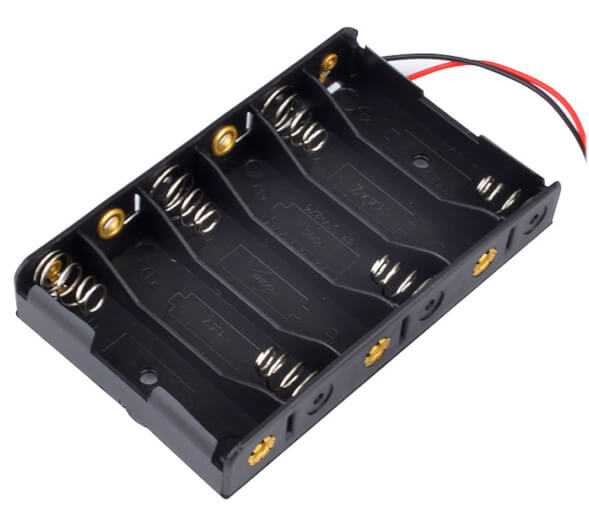

Кассета для подключения АКБ или специальный контактный переходник (разъем)

Кассета для последовательного соединения АКБ без пайки

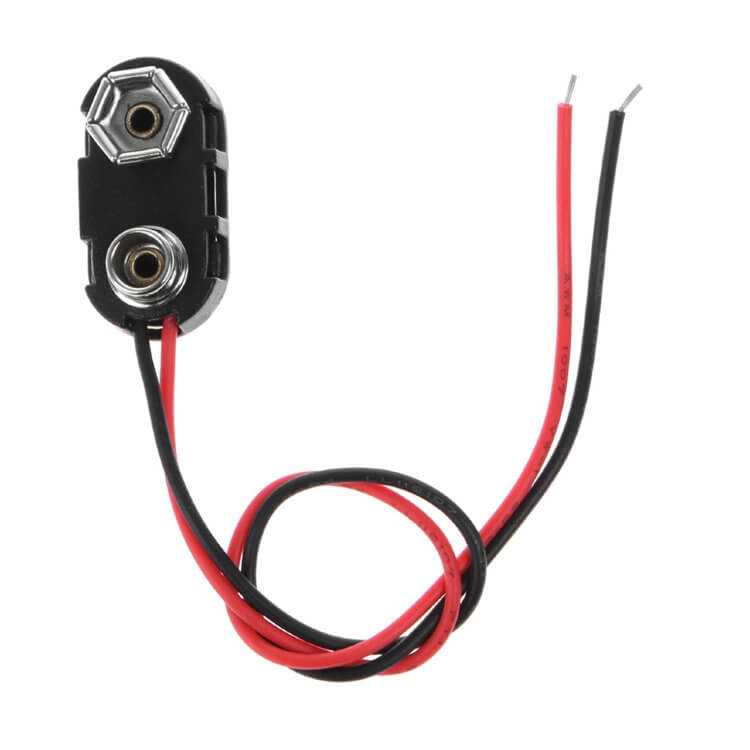

Разъем

Коннектор, для присоединения аккумуляторов к ленте и соединения участков платы между собой

Коннектор

Правильный выбор батареек и схемы их подключения

Для подключения СДЛ применяют:

  1. аккумуляторы (Li-ion или свинцово – кислотные);

li-ion аккумулятор 12 вольт с зарядным устройством

батарейки (пальчиковые, кроны, таблетки и т.д.).

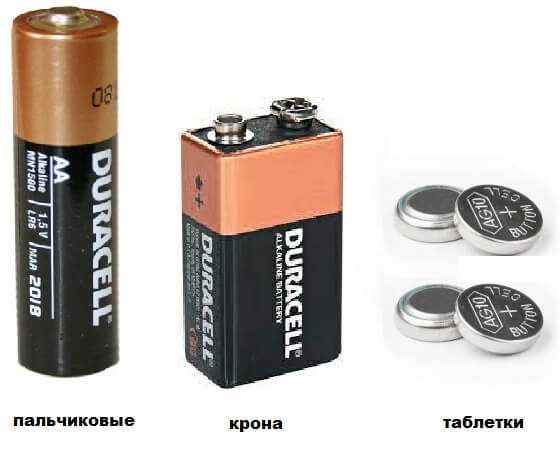

Виды по форме

Их основными рабочими характеристиками являются напряжение и емкость (уровень заряда).

Пальчиковые батарейки и кроны подключаются по одной из схем:

Схема №1 – последовательное соединение 6-8 пальчиковых батареек по 1,5 В. Таким образом суммарное напряжение составит 9-12 В.

Схема подключения LED-платы к группе последовательно соединенных АКБ

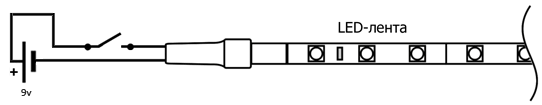

Схема №2 – присоединение одной кроны на 9 В или батареи типа 23Ана 12 В. Их заряд позволяет светиться плате 0,3 м со светодиодами типаSMD 3528 непрерывно в течение 5 часов.

Схема подключения LED-платы к кроне 9 В

Минус – нельзя повторно использовать разрядившееся устройство.

Схемы подключения СДЛ при помощи аккумулятора:

Схема №1 – применение аккумулятором от смартфона на 3,7 В совместно с конвертером, повышающим напряжение до 12 В.

Схема подключения LED-платы к аккумулятору через конвертер

Повышающий напряжение модуль от 3,7 до 12 В

Такая комплектация удобна своей компактностью, высокой емкостью АКБ и возможностью её заряда от обычного зарядного устройства для смартфона.

О том, как собрать схему с конвертером и любым аккумулятором, рассказано в видео https://www.youtube.com/watch?v=GpWuS2PO_DE.

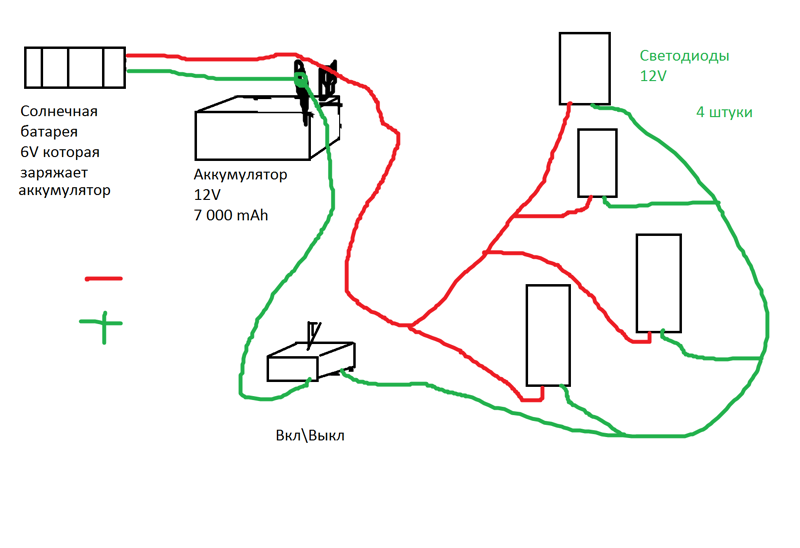

Схема №2 – применение электрического аккумулятора на 12 В.

Схема подключения LED-платы к АКБ на 12 В

АКБ перезаряжается до 500 циклов и имеет стабильный уровень напряжения, обеспечивающий насыщенную яркость кристаллов.

Свинцово-кислотные АКБ имеют относительно крупные размеры и массу, в отличие от литий — ионных. Последние легче и меньше в 4 раза.

Непосредственное соединение платы к источнику питания выполняется с применением вспомогательных устройств (коннектор, кассеты) или пайкой.

Особенности подключения уличных гирлянд

Первое, что необходимо — с умом выбрать новогоднюю гирлянду, предназначенную для установки на улице. Такие изделия должны быть защищены от природных воздействий, а именно влаги, дождя, снега и т. д. Конструкция должна иметь степень защиты от IP65 и выше.

Применение стандартных гирлянд IP44 не подходит из-за возможного повреждения. При этом не стоит доверять на слово производителю. Его заявление о наличии защиты проверьте самостоятельно.

Следующий вопрос — подключение. Здесь возможно питание от разных напряжений:

  • 3 или 4,5 В — от батареек;
  • 12 или 24 В — напрямую от аккумуляторов или через блок питания;
  • 220 В — от бытовой сети.

В процессе принятия решения важно ориентироваться на безопасность. В домашних условиях, как правило, выбирается вариант с подключением к бытовой сети или через трансформатор (блок питания)

Последний снижает напряжение до 12 пли 24 В. При этом сама гирлянда должна быть рассчитана на этот номинал.

Такой вариант подойдет при вывешивании гирлянду на окно с наружи или на входную дверь.

Блок питания желательно брать с запасом мощности или использовать два и более устройства, соединенных параллельно. Если установки одной гирлянды на улице недостаточно, можно соединить несколько изделий с помощью специальных коннекторов (для низковольтных изделий) или пайки (для устройств на 220 В).

При монтаже смотрите на число последовательно подключенных участков. Это требование легко найти в инструкции по эксплуатации. В большинстве случаев не рекомендуется включать последовательно больше 3-х гирлянд.

Нарушение этого требование неизбежно приведет к повреждению изделия из-за прохождения через элементы гирлянды увеличенного тока. Если необходимо подключить дополнительные лампочки, для них нужно подводить отдельный питающий провод.

Дополнительные моменты, которые нужно учесть при подключении гирлянды на улице:

Для регулирования яркости света и режима потребуется контроллер.
Кроме защиты самих ламп, важно позаботится о наличии корпуса для дополнительных элементов, таких как контроллер или блок питания. Если их защиты недостаточно, стоит предусмотреть отдельный бокс для монтажа устройств в помещении или вне его

В последнем случае коробка должна иметь необходимую защиту.
Розетка должна быть с максимальной степенью защиты от внешних воздействий. При установке на улице такие разъемы имеют специальную крышку.

Учитывая эти моменты, можно с легкостью подключить гирлянду на улице и создать праздничное настроение в любое время года, в том числе на новогодние праздники.

Шаг 3: Подключение светодиода к батарейке

1. Выберите светодиод

Перед подключением светодиода к батарейке необходимо выбрать подходящий светодиод. Вам нужно знать тип светодиода (обычно это яркий светодиод (LED)), его цвет и напряжение, которое необходимо для питания светодиода.

2. Подключите светодиод к батарейке

После выбора светодиода подключите его к батарейке. Для этого подсоедините положительный вывод светодиода к положительному контакту батарейки, а отрицательный вывод к отрицательному контакту батарейки

При этом обратите внимание на полярность светодиода, чтобы он работал правильно

3. Проверьте подключение

После подключения светодиода к батарейке проверьте его работу. Если светодиод не светится, проверьте полярность подключения и убедитесь, что вы используете правильную батарейку с достаточной мощностью для питания светодиода.

  • Не забывайте, что светодиоды чувствительны к перегреву, поэтому не держите их подключенными к батарейке слишком долго.
  • Если вы хотите создать множество светодиодных ламп или использовать их в сложной электронной схеме, можете использовать специализированные платы и контроллеры.

Как подключить от 3В батарейки

Подключить сверхъяркий светодиод к батарее 3 В можно не используя никаких дополнительных деталей. Так как рабочее напряжение светодиода несколько больше 3 В, то светодиод будет светить не в полную силу. Иногда это может быть даже полезным. Например, используя светодиод с выключателем и дисковый аккумулятор на 3 В (в народе называемая таблеткой), применяемый в материнских платах компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

От такой батарейки — таблетки на 3 Вольта можно запитать светодиод

Принцип работы и схемы подключения двухцветных светодиодов

Используя пару батареек 1.5 В и покупной или самодельный преобразователь для питания одного или нескольких LED, можно изготовить более серьезную конструкцию. Схема одного из подобных преобразователей (бустеров) изображена на рисунке.

Бустер на основе микросхемы LM3410 и нескольких навесных элементов имеет следующие характеристики:

  • входное напряжение 2.7 – 5.5 В.
  • максимальный выходной ток до 2.4 А.
  • количество подключаемых LED от 1 до 5.
  • частота преобразования от 0.8 до 1.6 МГц.

Выходной ток преобразователя можно регулировать, изменяя сопротивление измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5-ти светодиодов, на самом деле к ней можно подключать и 6. Это обусловлено тем, что максимальное выходное напряжение чипа 24 В. Еще LM3410 позволяет регулировать яркость свечения светодиодов (диммирование). Для этих целей служит четвертый вывод микросхемы (DIMM). Диммирование можно осуществлять, изменяя входной ток этого вывода.
