Фотореле для уличного освещения: выбор, настройка и подключение устройства

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

На него должен падать солнечный свет, то есть он должен быть под открытым небом.
Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
Не желательно чтобы на него попадал свет фар.
Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Настройка параметров

Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики – угол установки, чувствительность, освещенность и время задержки после срабатывания

Рассмотрим их подробно

Рассмотрим их подробно.

Угол установки

Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:

Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов – на потолке, а 90 градусов – в углу.
Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.

Чувствительность

Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:

Для начала нужно установить максимальную чувствительность.
Далее необходимо проверить, как он будет работать на оптимальном расстоянии.
Нужно постепенно уменьшать уровень – до тех пор, пока он перестанет реагировать на человека средних параметров.
Затем проверить, как он отреагирует на мелких животных или посторонние предметы.
Установить найденный порог чувствительности.

В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.

Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.

Освещенность

Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности — LUX. Настройка состоит из следующих действий:

Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.

Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.

Время задержки

Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.

Чтобы правильно выполнить регулировку по времени задержки необходимо:

Перевести регулятор в минимальное значение.
Инициировать датчик посредством движения.
Засечь время.
Опытным путем определить необходимое время, сохранив параметры.

Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.

Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело – коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.

Виды и технические характеристики фотореле

Благодаря тому, что фотореле нашли очень широкое применение, на рынке представлен богатый выбор моделей с самыми различными техническими данными и параметрами. Модели отличаются по способу подключения, установки, техническому наполнению и многим другим параметрам

Поэтому дабы не переплачивать и приобрести модель, идеально отвечающую вашим требованиям, давайте обратим на эти параметры самое пристальное внимание

Виды фотореле

На фото представлено фотореле с дополнительным функционалом

Итак:

Прежде всего, вам следует знать, что фотоэлемент для уличного освещения может быть встроен в силовой блок, а может быть выносным. Встроенные модели представляют собой единый блок, который устанавливается непосредственно на улице. Он имеет хорошую защиту от атмосферного воздействия, но зачастую способен коммутировать только небольшие токи до 16А. Конечно, есть встроенные модели, предназначенные для коммутации и больших токов, но цена таких устройств на порядок выше.
Фотореле с выносным фотоэлементом представляет собой два отдельных элемента. Первый — это непосредственно коммутационный аппарат, который устанавливается в распределительном щитке. Второй — это сам фотоэлемент, который устанавливается на открытом пространстве и подключается к коммутационному аппарату посредством проводов. Номинальный ток таких фотореле может достигать 63А и выше.
Еще одним важным отличием фотореле является его функциональное наполнение. Так, многие из них содержат не только фотоэлемент, но и датчик движения. Это значительно расширяет возможности управления освещением, а также позволяет сократить ваши расходы.
Кроме того, существует фотосенсор включения освещения, который совмещен с таймером. Это позволяет включать освещение, не только когда стемнело, но и в строго определенное время. Кроме того, такое фотореле можно программировать по годовым циклам и другим временным параметрам.
Cуществуют реле, которые совмещают в себе все эти функции. Это позволяет программировать включение и отключение освещения, совмещая различные параметры. Но скажу честно, ни разу не видел случаев, когда в таких фотореле использовался их полный функционал.

Технические характеристики фотореле

Установка фотореле

Итак:

В первую очередь, это напряжение, на которое предназначено фотореле. Оно может быть 220В или 380В. Для индивидуального использования вполне достаточно устройств на 220В. Если же вы планируете от данного фотореле запитать освещение небольшого промышленного объекта, то, безусловно, устройства на 380В будут идеальным решением

Конечно, существуют еще устройства на 12 и 42 В, но применяются они крайне редко.
Выбирая фотореле отключения освещения, обратите самое пристальное внимание на его номинальный ток. На данный момент на рынке представлены модели с номиналом в 6, 10, 16, 32, 40 и 63А. Выбор следует осуществлять, исходя из номинальной мощности вашей сети освещения.
Еще одним важным параметром является возможность регулировки освещенности, при которой фотоэлемент будет срабатывать

Обычно предел регулирования может варьироваться от 2 до 100Лк, но возможны и другие варианты. Поэтому, если у вас предъявлены какие-то особые требования к уровню освещенности, обратите внимание на этот параметр.
В связи с тем, что многие фотореле предназначены для наружной установки, обратите внимание и на его степень защиты. Она обозначается цифрами после аббревиатуры IP.

Выбор следует осуществлять, исходя из номинальной мощности вашей сети освещения.
Еще одним важным параметром является возможность регулировки освещенности, при которой фотоэлемент будет срабатывать. Обычно предел регулирования может варьироваться от 2 до 100Лк, но возможны и другие варианты

Поэтому, если у вас предъявлены какие-то особые требования к уровню освещенности, обратите внимание на этот параметр.
В связи с тем, что многие фотореле предназначены для наружной установки, обратите внимание и на его степень защиты. Она обозначается цифрами после аббревиатуры IP.

Типы фотореле

Фотореле могут существенно отличаться друг от друга по электронной “начинке” и способу размещения чувствительного элемента.

На сегодняшний день наиболее востребованными и популярными моделями являются:

Фотореле с выносным датчиком – в данных устройствах датчик располагается вне основного корпуса устройства. Таким образом удаётся достичь высокой точности перехода системы из одного режима в другой.

Фотореле 12 В – устройства этого типа работают от источника постоянного электрического тока. Такие системы являются более безопасными. Могут использоваться в дублирующих системах освещения во время отсутствия напряжения в сети 220 В.

Фотореле ФР1 – ФР9 – данные устройства могут функционировать с различными видами фотоэлементов, некоторые приборы рассчитаны на работу при низкой температуре воздуха.

Фотореле ФРЛ02 – устройство имеет высокую степень защиты от поражения электрическим током и отличается очень низким уровнем собственного потребления электроэнергии.

Данные приборы могут отличаться по максимальной мощности нагрузки. Обычно фотореле рассчитано на подключение потребителей электроэнергии с нагрузкой от 6 до 16 А.

Порог срабатывания фотореле находится на уровне от 5 до 50 люкс, и может быть легко отрегулирован с помощью специального винта на нижней плоскости устройства.

Все современные фотореле имею очень малое собственное потребление электроэнергии. Максимальное значение этого показателя не превышает 1 Вт.

Многие устройства защищены от ложного срабатывания и при кратковременном затенении (до 30 секунд), не происходит включения автоматики. Запрещается устанавливать фотореле в местах сильного затенения.

Если установка осуществляется в период с октября по апрель, следует иметь в виду, что рядом расположенные деревья в весенне-летний период могут стать преградой солнечному свету.

Фотореле, их виды, применение, схема подключения

Фотореле применяемое для уличного освещения, изобрели сравнительно недавно, но оно уже прочно вошло в практику городских коммунальных служб. Популярность этот прибор завоевал благодаря своим отличным эксплуатационным свойствам: надежность в работе и значительная экономия электроэнергии.

Если говорить конкретнее, то выгода от использования фотореле для уличного освещения заключается в том, что при наступлении темного времени суток та или иная зона освещается в автоматическом режиме. Фотореле с большой точностью может определить начало включения и отключения световых приборов, при этом за счет работы потенциометра автоматически контролирует уровень освещения.

Применяют фотореле также и в осветительных системах фасадов зданий, дворов, загородных домов, автостоянок, зоны видимости видеокамер при наступлении темноты, чтобы автоматизировать освещение витрин магазинов, вывесок и рекламных щитов.

Как устроено фотореле для уличного освещения

Зачастую фотореле уличного освещения называют – автомат уличного освещения. Основным его компонентом является фотодатчик, в качестве которого используется фотодиод. Фотодатчик может находиться в корпусе или снаружи. При первом варианте все устройство монтируют на улице. Во втором случае фотодатчик – на улице, а электронный блок устанавливают в электрическом щитке в помещении.

Большинство таких приборов на корпусе имеют механический выключатель и регулятор порога срабатывания для задания величины освещенности, при которой включается свет.

При этом, таймер можно запрограммировать так, чтобы его включение происходило в назначенный день недели.

К основным техническим характеристикам относятся:

номинальное напряжение сети
номинальная частота сети
коммутируемый ток
диапазон срабатывания
мощность потребления от сети
максимальный диаметр подключаемых проводов
габариты
масса
допустимые колебания сети
диапазон температуры окружающей среды

Принцип действия

Работа фотореле для уличного освещения основана на свойствах фотодатчика, который контролирует величину освещенности. Принцип действия заключается в том, что при недостаточном уровне света (при наступлении сумерек) контакты замыкаются, вследствие этого происходит включение системы освещения.

А на рассвете природная освещенность возрастает, что приводит к размыканию контактов и отключению источников искусственного света. Конструкция прибора для уличного освещения предусматривает возможность установки того диапазона чувствительности к свету, который будет наиболее рациональным к условиям его использования.

То есть, устройство действует в зависимости от интенсивности освещения.

Схема подключения

Схема подключения фотореле в едином пластмассовом корпусе для уличного освещения достаточно проста, что можно увидеть на (рис. 5). Внутри корпуса прибора есть две пары клемм. Одна из них подсоединяется к сети, а к другой подключают светильник. Из корпуса приборов, в которых клемм нет, выводятся три провода различного цвета.

Для их подсоединения вблизи фотореле устанавливают распределительную коробку. «Нулевой» провод подключаются к светильнику и к самому реле на прямую через скрутку или клемник, «земля» так-же через скрутку или клемник на прямую к светильнику, «фазный» провод через реле в разрыв.

Проще говоря перед нами схема подключения одноклавишного выключателя, только в роли выключателя у нас реле.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

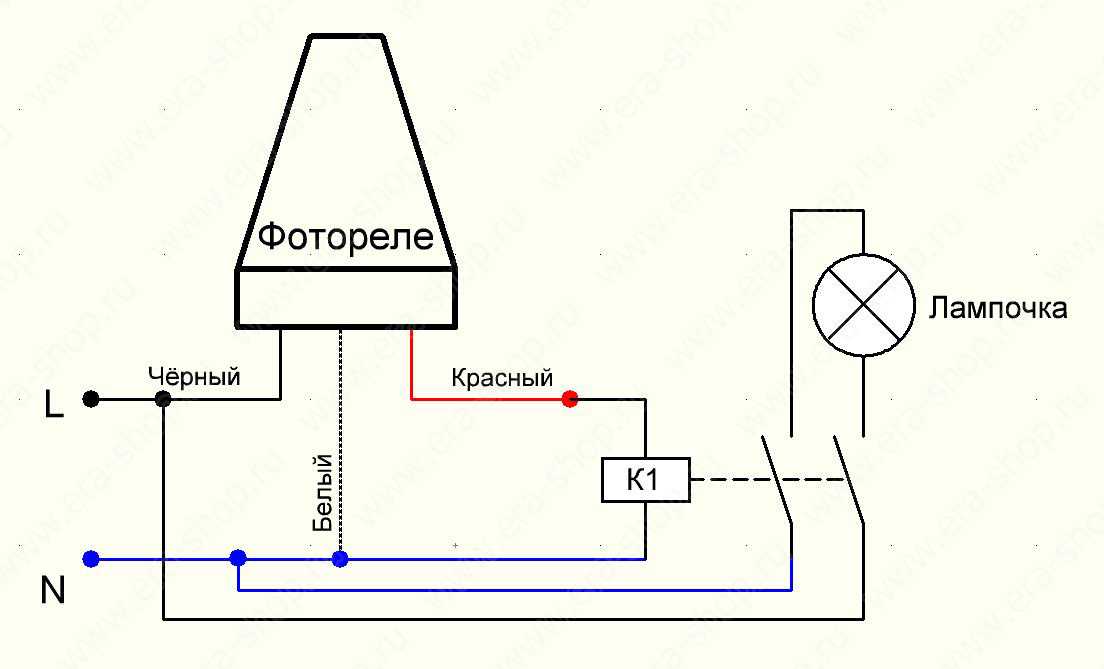

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
Фотореле наружного монтажа полностью герметизировано
Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.
Основной блок и выносной датчик фотореле для уличного освещения

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Астротаймер – альтернативный метод автоматизации источников света

Астрономический таймер или, как его еще называют, астротаймер относится к другим устройствам, позволяющим организовать на участке автоматизированное уличное освещение. И хотя его работа и сильно отличается от того, как функционируют современные фотореле, однако он также отлично справляется с отключением света в утреннее и включением в вечернее время.

Отличительной особенностью приспособления выступает то, что модель содержит точные сведения по времени рассвета и заката для любого региона страны в любой день и период времени. В случае с астротаймером настройка будет ограничиваться лишь вводом времени, даты и GPS-координат места размещения. Дальнейшая работа будет осуществляться за счет заложенной программы.

Преимущества

Присутствует возможность изменять время отключения/включения света на улице, исходя из заданного изначально значения на 2-4 часа в зависимости от типа и вида устройства;
Не обязательно размещать прибор строго на улице, поскольку ему не требуется свет для работы. Исходя из этого, многие дачники устанавливают астрономический таймер прямо в щитке или дома;
На работу астротаймера не влияет погода, в отличие от фотореле. В последнем случае свет может неправильно отключаться в ночное время при попадании света фар и слишком рано включаться вечером в пасмурную погоду.

Недостатки

Большая стоимость. Так модели, находящиеся в торговой сети, могут оказаться по карману далеко не всем дачникам, в результате чего многие просто не желают тратить столько средств на реализацию автоматизированного уличного освещения. Как вариант, всегда можно приобрести модель из Китая, однако такая покупка будет осуществляться на свой страх и риск!

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

Фотореле имеет три провода различного цвета:

Красный – выносной, коммутирующий провод.
Коричневый – фазный провод.
Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

Подключение “фазы” осуществляется к красному проводу устройства.
Подключение “0” производится к синему проводу.
Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Схемы датчиков освещения

Датчик освещения LXP-02. Схема электрическая принципиальная

Но принцип остается тот же:

Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).

Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется на уровне +22…24 Вольта стабилитроном типа 1N4748.

Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к – VR – Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм – это та самая “крутилка”, с помощью которой устанавливается желаемый уровень срабатывания.

Хотите экономить электроэнергию – ставьте максимальное сопротивление, крутите его по часовой (LUX-), и он будет срабатывать тогда, когда будет уже совсем темно.

А хотите, чтобы освещение на улице включалось от малейшей тучки – крутите регулятор в другую сторону (LUX+).

При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА. Реле своими контактами включает нагрузку, которая подключается через вывод LOAD.

При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.

В заключение – схема более мощной модели, LXP-03:

Датчик освещения LXP-03. Схема электрическая

Тут схема та же, отличия перечислю:

Схема питания ограничивает напряжение в фазной цепи.
Диодный мост с фильтром – такой же как и в предыдущей схеме, я неудачно ее изобразил.
вместо одного стабилитрона – два последовательно, но напряжение питания схемы – то же, +24В.
Используется составная схема на двух комплиментарных транзисторах, поскольку реле более мощное, ток его катушки больше.

Зная принцип работы схемы, её легко отремонтировать. А если хотите подробнее разобраться в ремонте, то в статье про ремонт датчика движения пошагово расписана методика и философия ремонта подобных устройств.

Всё, всем удачи!
