Как подключить светодиодную ленту: монтаж, установка, схемы

Отличие лент ws2812, ws2812b, ws2811

Наиболее распространенные модели со встроенными микросхемами имеют маркировку WS2812 или WS2812b. С внешними – WS2811.

Чем модель ws2812 отличается
от ws2812b? Первые имеют 6
контактов (PIN) для управления, а вторые, с буковкой “b” –
всего четыре.

На 2812 питание светодиода и чипа разнесены. У 2812b питание
интегрированного драйвера и светодиода вынесено на один PIN (VDD).

А в чем главные отличия между ws2812b и ws2811?

ws2812b – работает от 5v

ws2811 – питание 12v (в 2015г прекращен выпуск последних моделей на 5в)

WS2812 управляет кластерами по одному
диоду, WS2811 управляет тремя светодиодами
одновременно.

Существенным недостатком диодов ws2812 является
то, что если в цепочке сгорит хотя бы один из них, то все дальнейшие
светодиоды, стоящие после него, тут же перестают работать.

Как избежать ошибок

Самой распространенной ошибкой даже у опытных электриков, пытающихся подключить пульт управления к светодиодной ленте, является превышение возможностей блока питания, контроллера или усилителя по мощности. Это случается, когда схема собирается «на грани», и кажется, что блок питания обеспечит ток, хоть и без запаса. В итоге срок службы дорогостоящего прибора оказывается весьма коротким.

Другая недооценка – нехватка сечения провода. Мощный потребитель подсоединяется слишком тонкими или слишком длинными проводами. Первый случай ведет к перегреву, второй – к падению напряжения на питающей линии и тусклому свечению светильника.

Сечение медного проводника, мм	0,5	0,75	1	1,5	2
Максимально допустимый ток при открытой прокладке, А	11	15	17	23	26

Также следует обращать внимание на верную распиновку светильника RGB. Если подсоединить провода не в соответствии с цветами, можно получить казус, когда на разных отрезках полотна горят разные группы светодиодов

Такое чаще бывает при использовании пайки для соединения отрезков полотна.

В завершении видео: Инструкцию по подключению светодиодной ленты к инфракрасному контроллеру с пультом.

Остальные ошибки могут быть следствием невнимательности и небрежности при монтаже. Сразу после окончания работ надо проверить правильность и надежность соединений. Если сделать это до первой подачи напряжения, то RGB-светильник прослужит долго.

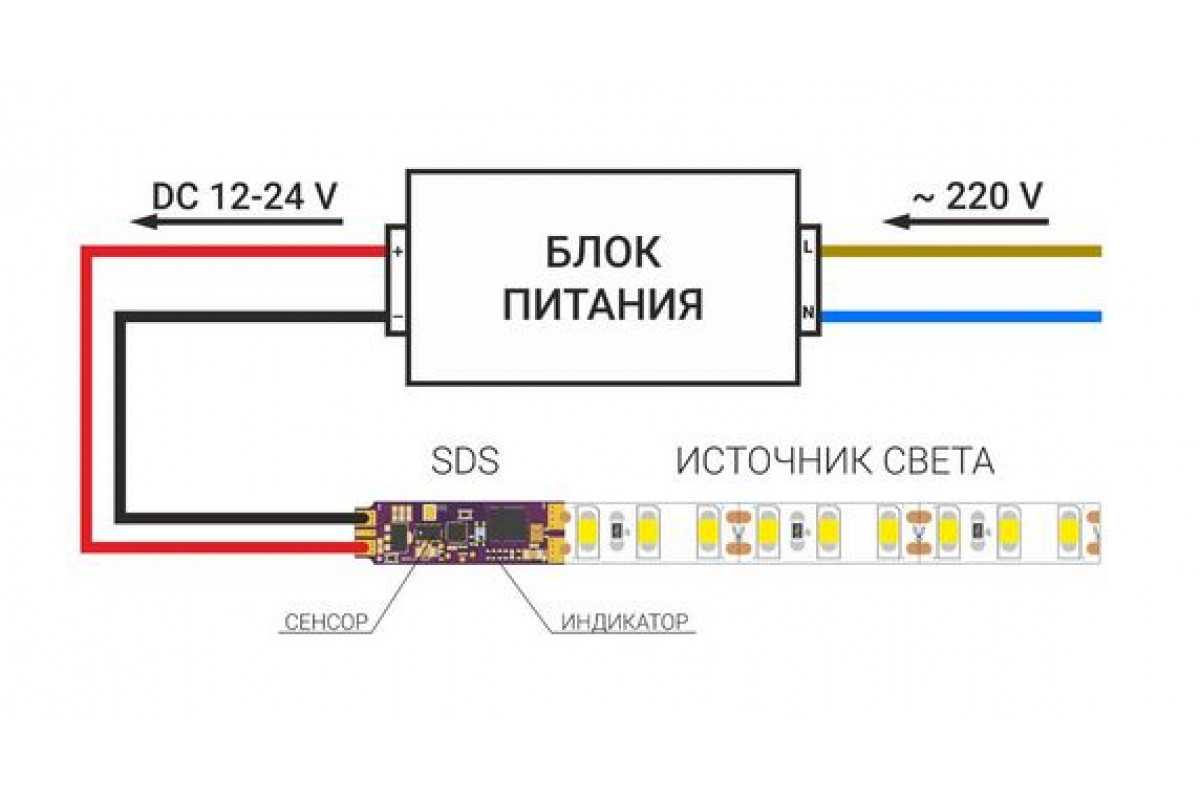

Подключение к блоку питания и контроллеру

Сигналы по программируемой ленте передаются от
контроллера с SPI микросхемами по цифровым протоколам
связи. После того, как на первый светодиод пришли 24 бита информации, данный
диод переходит в режим передачи.

Все данные, которые до него доходят, транслируются на
выход, то есть на следующий диод в последовательной цепочке.

Ошибка №2
Если к такой ленте напрямую подключить блок питания, работать она не будет.

В данном случае наличие контроллера обязательно.

В управляемые светодиоды нужно “загрузить” их цвета.

Кроме того, отличается и сам принцип передачи сигнала
между элементами. Если присмотреться, то можно увидеть на каждой умной ленте
стрелочки строго в одном направлении.

Они показывают, что управляющий сигнал будет передаваться
от одного элемента к другому именно в эту сторону, а не наоборот.

Ошибка №3
Встроенные микросхемы боятся переполюсовки!

Поэтому, если вы подключаетесь не через специальные коннекторы, а методом прямой пайки, всегда проверяйте “+” и “-” (GND).

Иначе адресная светодиодная лента у вас при первом же подключении сгорит.

Основные типы светодиодных RGB-лент

Разные виды лент различаются направленностью, типом свечения, дополнительными характеристиками:

Водонепроницаемые. Ими нередко украшают фасады зданий и вывески, устанавливают внутри аквариумов, в ванных комнатах.
Со светодиодами формата 3528. Это маленькие диоды, на ленте их помещается больше, но они не очень яркие.
Со светодиодами формата 5050. Более крупные диоды. На ленте их меньше, но они намного ярче.
RGBW-ленты. Обладают дополнительным элементом, отвечающим только за белый цвет, что позволяет добиться более натурального освещения.
Ленты с функцией Pixel Light. Имеется возможность задать определенную программу отдельно каждому элементу. Для домашнего использования такие изделия используются редко.

Устройство

По своему устройству RGB подсветка сильно схожа с обычной светодиодной лентой. Она состоит из следующих элементов:

Каркас полотна представляет собой печатную плату с нанесенными на нее контактными полосами. Плата гибкая, может быть защищена силиконовым покрытием. Ширина монтажной платы от 5 до 20 мм. Длина в катушке зависит от рабочего напряжения, и для самых маломощных источников света на 12в она составляет 5 метров.
Светодиодный модуль. Монтируется непосредственно на плату. Состоит кристалликов разного цвета, к которым подведена отдельная контактная полоса. Число светодиодов в модуле может быть разным. Например, в ленте с рабочим напряжением 12в модуль состоит из 9 светодиодов, по три каждого цвета. Каждый цвет соединён последовательно через резистор. На плате длиной 1 метр таких модулей может быть от 30 и более штук, в зависимости от их характеристик.

Схема модуля

Также, RGB схема имеет специальное место для отреза. Оно оснащается указателем, несколькими контактными точками для соединения. Самой частой схемой питания для РГБ является подача отдельного «минуса» на каждый кристалл с общим «+». Разрез осуществляется как раз-таки между последовательными модулями.

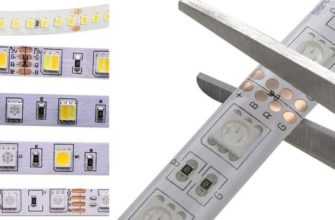

Светодиодная лента Как резать светодиодную ленту

2.2к.18.10.2022

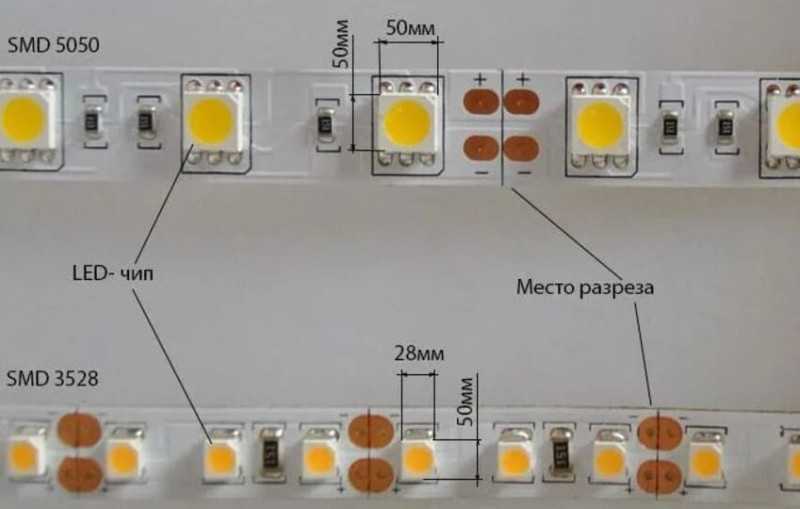

Качественные LED имеют тщательно проклеенную контактную площадку. Она не отслаивается при частых искривлениях, нагреве. Более дешевые аналоги очень сложно паять, по причине плохой фиксации контактных полос.

Место для разреза – характерные контактные площадки (в примере монохромная лента)

Подключение проводов

Усилители могут подключаться последовательно и параллельно. Параллельное подключение предпочтительнее, так как оно уменьшает вероятность падения уровня сигнала на светодиодной ленте и позволяет получить точную цветопередачу и яркость.

В этих коробочках есть три разъема для подключения проводов:

разъем питания 12/24В

входной

и выходной разъем на Led ленту

При подключении блоков питания и RGB лент, необходимо строго соблюдать полярность. Помните, что запас мощности самих блоков питания, относительно всей длины подсветки, должен составлять не менее 20%

Иначе будут проблемы как с уровнем яркости, так и со сроком службы всего освещения.

Сечение провода от контроллера к усилителю и от усилителя к ленте, должно рассчитываться исходя из мощности нагрузки и длины проводов. В этом вам поможет следующая таблица:

Вот стандартные провода, которые применяют в большинстве случаев:

если от блока питания до контроллера 5м — ПВС 2*1,5мм2

более 5м — ПВС 2*2,5мм2

от контроллера до ленты 5м — ПВС 4*0,5мм2

более 5м — ПВС 4*1,5мм2

Напряжение 12/24В разрешается подавать как от дополнительного блока питания, так и от общего, если позволяет его мощность.

При этом следует помнить, что устройства мощнее 250Вт обычно идут с кулером и шумят во время работы, что не совсем комфортно в жилых помещениях. В особенности в спальне.

Поэтому при недостатке мощности, профессионалы советуют ставить именно два блока.

Способы подключения RGB-подсветки к компьютеру

Чтобы самостоятельно изготовить подсветку рабочего места, монитора или компьютера, не потребуется опыт и знания профессионального компьютерщика. Рассмотрим подробно самые распространённые варианты создания RGB-подсветки, отличающиеся способом подключения к источнику напряжения.

От блока питания компьютера

Этот способ считается самым безопасным и удобным в реализации. Поскольку на компьютерах устанавливают БП с хорошим запасом по мощности, бояться, что светодиодная лента перегрузит блок питания, не стоит. Но некоторые расчёты всё же потребуются – нужно узнать суммарный ток потребления всех компонент ПК, от центрального процессора и видеокарты до накопителей и метаринки – все эти данные можно отыскать в интернете. Как правило, в распоряжении остаётся порядка 3-5 ампер, чего вполне достаточно для подключения ленты длиной в несколько метров. Упростить расчёты поможет следующая таблица:

ВАЖНО. Все работы по монтажу ленты производятся при выключенном компьютере. Мы настоятельно рекомендуем не использовать кнопку включения блока питания, имеющуюся на корпусе ПК сзади, поскольку при выполнении работ её можно нажать случайно, а вытащить питающий провод из розетки

Мы настоятельно рекомендуем не использовать кнопку включения блока питания, имеющуюся на корпусе ПК сзади, поскольку при выполнении работ её можно нажать случайно, а вытащить питающий провод из розетки.

Пошаговый алгоритм подключения:

снимаем боковую крышку ПК;
вскрывать БП не нужно. Он имеет достаточное количество проводов для подключения периферии. Желательно использовать разъём для подключения дисковода для НГМД (дискет), которые сейчас практически не используются, или незадействованный разъём для жёсткого диска. На оба подаётся питание 12 В;
отрезаем сам разъём, будем использовать жёлтый и один из чёрных проводов, два остальных (красный и чёрный) нужно заизолировать. Жёлтый провод – питающий, чёрный – это минус, при подключении ленты не перепутайте, иначе она не будет работать;
остаётся аккуратно припаять провода к концам светодиодной ленты (жёлтый – плюс, чёрный – минус);
можно не отрезать разъём, а паять светодиодную ленту непосредственно к штырькам. Такой вариант даже предпочтительнее с точки зрения требований безопасности.

Через материнскую плату

Данный способ ещё проще, но он менее универсален, поскольку не все материнские платы имеют соответствующий разъём. Обычно он располагается с краю МП и имеет надпись RGB (четыре штырька) или RGBW (5 штырьков). Если таких разъёмов на вашей материнской плате нет, этот метод использовать не получится.

Разъём на 4 пина

Разъём на 5 пинов (RGBW)

Подробная инструкция, как подключить RGB-подсветку к корпусу материнской платы:

рассчитываем длину ленты по тому же принципу, который описан в схеме с подключением через блок питания;
отрезаем ленту по отмеченной на обратной стороне линии;
для подключения к разъёму на материнской плате используем специальный коннектор, который можно приобрести в магазине радиодеталей;
в одну сторону коннектора вставляем отрезанный конец ленты, затем надеваем фишку на разъём на материнской плате до упора;
проверяем работоспособность ленты, включив компьютер;
если всё нормально, крепим саму ленту (можно использовать специальный алюминиевый профиль с матовым пластиком, о котором мы уже упоминали).

Подключение RGB-подсветки непосредственно к материнской плате считается оптимальным вариантом, поскольку не требует пайки и обеспечивает более надёжный контакт.

Через USB

Оба описанных выше способа непригодны для ноутбуков, поэтому здесь целесообразнее использовать для подключения подсветки стандартный USB разъём. Метод вполне пригоден и для стационарных ПК, при условии наличия свободных разъёмов. Но здесь придётся учесть тот факт, что номинал напряжения, подаваемого на USB, ограничивается значением в 5 В, и по току ограничения ещё жёстче – всего 0.5 А. Поскольку лента рассчитана на питание 12 В, придётся приобрести специальный преобразователь, благо, стоит он недорого.

Пошаговый алгоритм:

поскольку при повышении напряжения с 5 до 12 В сила тока падает в 2,5 раза до 0,2 А, длинную светодиодную ленту подключить не удастся. Рассчитать её длину легко простым суммированием, если знать потребление тока одним светодиодом. Оптимальный вариант – лента SMD3528 (60 диодов на погонный метр), при этом максимальная длина подсветки составит 0,5 м;
для подключения ленты к разъёму можно использовать специальный коннектор.

ВНИМАНИЕ. Если длина ленты будет больше расчётной, USB разъём будет перегреваться и рано или поздно перегорит

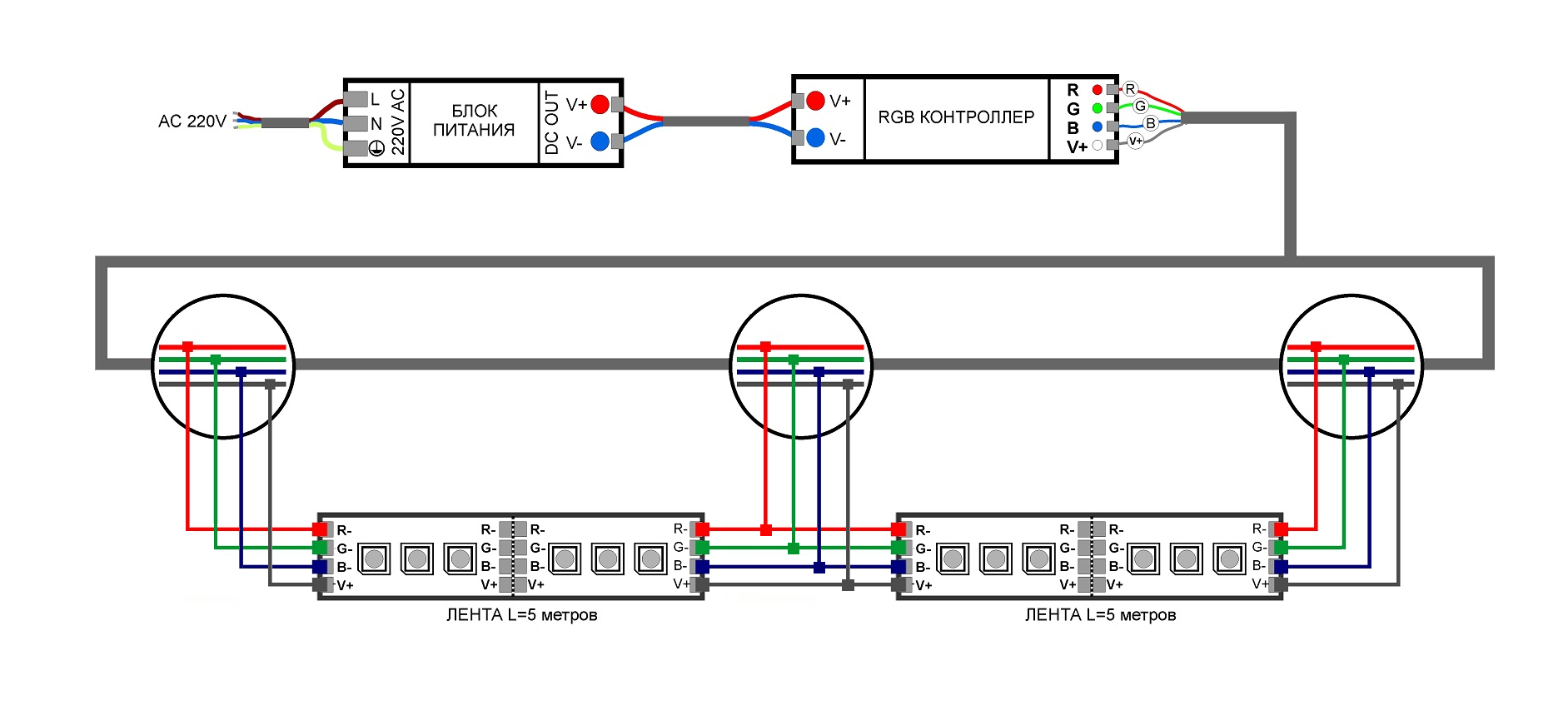

Параллельное подключение одноцветной светодиодной ленты через один и два блока питания

Правильное подключение двух и более отрезков ленты можно считать параллельное соединение. Сечение проводов в этом случае должно быть не менее 1,5 кв.мм и необходимо предусмотреть место расположения источника питания, т.к. в таком случае он будет большого размера, в результате того, что по мощности он рассчитывается на две ленты. Проводники подсоединяются параллельно выходу 12 В из блока. Схема похожа на 2-х блочную, по подобию.

При использовании двух блоков питания необходимо соединить провода параллельно сети 220 В. Такой способ позволяет применить инверторы маленького размера.

Когда не обойтись без усилителя

Если возможности контроллера по мощности исчерпаны, а необходимо нарастить длину полотна светильника, можно использовать усилитель – в зарубежной терминологии «повторитель RGB-сигнала». И на самом деле, по напряжению он повторяет сигнал, поданный на вход, но усиливает его по току. Выбирают усилитель по нескольким параметрам:

напряжение должно соответствовать напряжению контроллера (соответственно, напряжению блока питания и светильника);
мощность должна с запасом обеспечивать энергоснабжение предполагаемого участка ленты;
количество каналов — не менее трех для RGB-светильника;
исполнение – в большинстве случаев с общим анодом, но проверить не помешает.

Также можно обратить внимание и на другие параметры – диапазон рабочих температур, степень защиты и т.д. Большей частью это нужно, если предполагается монтировать повторитель в сложных условиях (на улице и т.д.)

Пошаговая инструкция по монтажу

При самостоятельном подключении цветной RGB-ленты требуется четкое соблюдение алгоритма:

Поиск места установки и подготовка поверхности. Для начала определитесь с местом установки, а затем выровняйте поверхность, к которой будет крепиться светодиодная лента. Ею может быть потолок, дверь и т. д. Обязательно обезжирьте ее с помощью любого растворителя, иначе двусторонний скотч спустя короткий промежуток времени отойдет. При креплении к металлическим поверхностям требуется дополнительная электрическая изоляция.
Большинство светодиодных RGB-лент самоклеющиеся — снимите с тыльной стороны защитную пленку и аккуратно прижмите изделие к поверхности выбранного места. При выполнении изгибов их радиус должен быть не более 20 мм, в противном случае могут возникнуть неполадки. Разрезайте ленту в строго обозначенных местах. При соединении разных частей пользуйтесь специальными коннекторами или паяльником (подробнее об этом рассказано в отдельной статье).
Подключение электрической цепи. Выберите схему соединения светодиодной ленты из предложенных выше. Объедините изделие с контроллером, усилителем и блоком питания. Последний включите в сеть при помощи электрической вилки. Черный провод блока соедините с клеммой V- на усилителе, красный — V+. Провода светодиодной ленты объедините с контактными площадками контроллера в соответствии с их цветом и обозначением: красный — R, зеленый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
Подсветка работает от сети 220 В. Проверьте ее работоспособность при помощи пульта ДУ.

Правильные подключение и эксплуатация светодиодной RGB-ленты позволят создать неповторимую атмосферу дома, украсить офисные или жилые помещения, уличную беседку. Наличие тех или иных электротехнических изделий в выбранных схемах зависит от длины платы, количества и типоразмера используемых LED-диодов.

Комплектация схемы

Эксплуатация светодиодной подсветки предопределяет использование пускорегулировочных устройств: блока питания, контроллера и диммера.

Все необходимое для подключения

Блок питания: Работа светодиодов рассчитана на постоянный ток напряжением 12/24/36 В, а в сети гражданских и промышленных сооружений – ток переменный напряжением 220 В. Поэтому необходимо использовать адаптирующее устройство – блок питания.

Подключение RGB ленты с контроллером

Технические характеристики определяют конструктивные и параметрические показатели блоков питания:

Если создается влагозащищенные системы, то и блок питания должен иметь аналогичное герметическое исполнение. Если система освещения открытого типа, то блок выбирается незащищенный от попадания влаги и пыли.
Соответствие номинального напряжения ленты и питающего блока.
Расчетная мощность БП определяется простым умножением количества метров подключаемой ленты на номинальную мощность 1 метра плюс запас по мощности – не менее 25 %.

Схема подключения

Блоки питания производятся со стандартными электротехническими параметрами, поэтому выбирайте, тот у которого мощность равна или немного больше полученного итогового значения.

Различные реализации подсветки обусловили многочисленные модификации контроллеров:

MIX – для систем с белыми светодиодами разной температуры свечения.
RGB – для трехканального управления красным, зеленым и синим цветами RGB (скорость смены цветов, плавность, цветовые сочетания подсветки).
DMX – для сложных систем многочисленными источниками света (RGB – до 170 ед., белых – до 512 ед.).
DALI – для системы «Умный дом».

RGB ленты

RGB светодиодные ленты устроены аналогично одноцветным лентам и RGB светодиодам: в 12 Вольтовой ленте светодиоды каждого цвета соединяются по три штуки с токоограничивающим резистором и образуют сегмент ленты, далее эти сегменты подключаются параллельно.

Также лента имеет общий вывод со всех цветов, в большинстве случаев это общий анод. Почему? Помните, в уроке про управление нагрузкой я говорил, что чаще всего используют N-канальные полевые транзисторы, потому что они дешевле, удобнее в применении и имеют более удачные характеристики? Вот именно поэтому! Драйверы для RGB лент также делают на основе N-канальников, поэтому найти в продаже ленту с общим катодом даже вряд-ли получится.

В качестве магазина на aliexpress рекомендую BTF Lighting, самые качественные ленты.

Итак, как нам подключить RGB светодиодную ленту к Arduino? Точно так же, как обычную! Но тут я добавлю ещё несколько интересных вариантов.

MOSFET

Нам понадобятся три полевых транзистора и резисторы им в обвязку (почему и зачем – читай в уроке про управление нагрузкой). Подключается всё вот по такой схеме:

Если нужно плавное управление яркостью цветов – подключаем к ШИМ пинам, если просто вкл/выкл – можно к обычным. Свой драйвер на плате можно развести примерно вот так (корпуса D-pak):

LED Amplifier

У китайцев есть готовые драйверы для “усиления” сигнала на RGB ленту, по сути те же три транзистора что выше, но всё красивое и готовое. Подключается следующим образом:

Драйвер Н-моста

Ну и экзотический вариант: использовать полномостовой драйвер для моторов. Почему нет? Количество выходов у таких драйверов всегда кратно двум (для подключения одного мотора), так что это отличный вариант для управления также RGBW лентой. Драйверы можно найти на aliexpress по названию.

Необходимы ли контроллер и блок питания

Порой мастера-любители стараются избежать расходов на дополнительные устройства. В подобных ситуациях помогает смекалка. Например, есть лента RGB длиной 10 м, однако нет блока питания и контроллера. Тогда прибегают к хитростям. Заместо обычного блока питания возможно использование адаптера для плазменного телезивора либо телевизора LED, выдающего 12 В. Обязательное условие: выпрямитель должен подходить по показателям исходной мощности. Единственная проблема заключается в том, что подобных блоков должно быть 3 — по 1 для каждого цвета.

Также заместо обыкновенного выключателя устанавливают 3-клавишный. Их соединяют так:

Ноль должен пойти на блоки электропитания сразу и после этих блоков он должен опять соединиться в единую линию.
Фазный электропровод должен пойти через выключатель и там превратиться в 3 электрожилы. Затем каждая из них идёт на собственный блок электропитания, затем она подаётся на ленту RGB нужного цвета.

В результате путём включения конкретных клавиш обеспечивается зажигание определённого цвета, а в случае комбинирования этих клавиш возможно достижение дополнительных цветов. Ленты RGB для интерьерного дизайна могут использоваться очень разнообразно.

Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции

Производители постарались учесть запросы обычных потребителей и стали выпускать ленту на 220 вольт.

Ее очень просто подключать к бытовой проводке через небольшой блок из выпрямительных диодов и сглаживающего конденсатора. Его стоимость намного ниже, чем ИБП.

Выходящие из ленты провода просто вставляются в пластиковые наконечники.

Осветительную схему можно собирать последовательными цепочками до 100 метров длиной, а снижения светового потока на ее конце практически не будет заметно.

Вся конструкция помещена в прочную защитную оболочку, которая надежно исключает поражение током от напряжения 220 вольт. Подключение к выходным гнездам выпрямительного блока осуществляется с торца через вмонтированные контактные гнезда.

Порядок сборки следующий. Вначале надевают защитный диэлектрический колпачок.

Через него в контактные гнезда устанавливают переходную колодку.

Подготовленный конец вставляют в разъем выпрямителя с соблюдением полярности: иначе светодиоды не станут светить.

С обратной стороны надевают защитный колпачок.

Остается вставить блок питания в розетку и собранная конструкция станет работать.

Однако я хочу предупредить начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их совершают даже опытные электрики. Поэтому любая подача напряжения на новое оборудование должна выполняться через автоматический выключатель.

Он спасет вас и подключенные светодиоды от критической ситуации: случайно созданного короткого замыкания или перегруза электрической схемы.

Однако здесь не все так просто, как кажется на первый взгляд

Обратите внимание на недостатки, которыми обладает светодиодная лента на 220 вольт:

Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и наводки. Вопросы фильтрации посторонних сигналов и стабилизации питания простым выпрямительным устройством не обеспечиваются.
Равномерности освещения нет, глазу заметны небольшие мерцания, обусловленные низким качеством напряжения.
Охлаждение ленты 220 V не предусмотрено, при работе она перегревается, что значительно укорачивает ее ресурс.
Силиконовое покрытие при нагреве выделяет неприятный запах.

Поэтому напрашивается вывод: светодиодная лента 220 В, созданная для подключения без блока питания не должна устанавливаться в жилых помещениях. Ее место на улице или в хорошо проветриваемых местах.

В заключение рекомендую посмотреть короткий видеоролик от интернет магазина Luxiled “Подключение светодиодной ленты к блоку питания”.

Если у вас появились вопросы или желание прокомментироватьполученный материал, то воспользуйтесь специальным разделом.

Необходимые для работы материалы и инструменты

Для создания и подключения LED ленты USB могут потребоваться:

сама лента;
провод или отдельный штекер USB под пайку (оптимальный вариант);
паяльник и припой, в идеале — паяльная станция с регулируемой температурой и отсосом дыма;
ножницы, нож или иной инструмент для снятия изоляции;
тестер или мультиметр;
соединительные провода;
токоограничивающий резистор (номинал рассчитывается исходя из рабочего напряжения светодиода);
отвертка, пассатижи (на всякий случай).

В этот перечень намеренно не внесены материалы для крепления ленты, поскольку для каждого случая применяются свои методы монтажа.

Полный текст программы

const int buttonPin=2; boolean lastButtonState = LOW; boolean buttonState = LOW; int RLED = 9; int GLED = 10; int BLED = 11; int ledMode = 0; void setup(){ Serial.begin(9600); pinMode (buttonPin , INPUT); pinMode(RLED, OUTPUT); pinMode(GLED, OUTPUT); pinMode(BLED, OUTPUT); } void setMode(int mode){ if (mode == 1){ digitalWrite(RLED, HIGH); digitalWrite(GLED, LOW); digitalWrite(BLED, LOW); }else if (mode == 2){ digitalWrite(RLED, LOW); digitalWrite(GLED, HIGH); digitalWrite(BLED, LOW); }else if (mode == 3){ digitalWrite(RLED, LOW); digitalWrite(GLED, LOW); digitalWrite(BLED, HIGH); }else if (mode == 4){ analogWrite(RLED, 127); analogWrite(GLED, 0); analogWrite(BLED, 127); }else if (mode == 5){ analogWrite(RLED, 0); analogWrite(GLED, 127); analogWrite(BLED, 127); }else if (mode == 6){ analogWrite(RLED, 127); analogWrite(GLED, 127); analogWrite(BLED, 0); }else if (mode == 7){ analogWrite(RLED, 85); analogWrite(GLED, 85); analogWrite(BLED, 85); }else{ digitalWrite(RLED, LOW); digitalWrite(GLED, LOW); digitalWrite(BLED, LOW); } } boolean debounce(boolean last){ boolean current = digitalRead(buttonPin ); if (last != current){ delay(3); current = digitalRead(buttonPin ); return current; } } void loop(){ buttonState = debounce(lastButtonState); if (lastButtonState == LOW && buttonState == HIGH){ ledMode++; if (ledMode == 8){ ledMode = 0; } setMode( ledMode ); } lastButtonState = buttonState; }

Структура

Рассмотрим схему трёхцветной ленты. Изначально рулон продукции имеет длину 10 метров. Он разделен на секции, состоящие из трехцветных 9 светодиодов: красные, зелёные, синие. Каждая секция выделяется медной площадкой для точного разрезания.

Светодиоды подключаются последовательно, требуется питание 12в, 24в и 220в. Можно использовать напряжение 9в, но свечение не будет таким же ярким.

Для одного сегмента Led линии нужно около 20 мА. При включении трёх цветов красного, зелёного и синего энергопотребление может составлять 60 мА. Например, в ленте 5 секций (по 10 см). Расход питания при белом цвете составит 60 мА (энергопотребление одной секции) * 5 = 300 мА.

Яркость свечения ленты зависит от числа установленных светодиодов. Количество может быть 30, 60, 120, 240 на метр.

Полезные советы и выводы

При выборе контроллера для светодиодной ленты RGB необходимо учитывать мощность ленты.
Для управления светодиодной лентой RGB можно использовать как контроллер, так и кнопки, расположенные на ленте.
Правильное подключение светодиодной ленты RGB к контроллеру или блоку питания необходимо для корректной работы.
Процесс подключения светодиодной ленты RGB напрямую к блоку питания несколько сложнее, поэтому необходимо быть внимательным.
При изменении цвета светодиодной ленты RGB следует учитывать освещенность помещения и цветовую гамму интерьера.

Как изменить цвет светодиодной ленты

Для изменения цвета светодиодной ленты на RGB ленте необходимо использовать контроллер, который подает сигналы определенной величины напряжения на соответствующие треки многоцветной ленты. RGB лента содержит в себе диоды трех разных цветов, таких как красный (Red), зеленый (Green) и синий (Blue). Путем изменения интенсивности каждого цвета можно создавать различные комбинации и оттенки цветов. Переключение между разными цветами и их интенсивностью происходит за счёт изменения подаваемого напряжения на каждый из цветовых каналов. Таким образом, благодаря контроллеру можно легко настроить светодиодную ленту на нужный цвет и создать интересную и гармоничную атмосферу в помещении.

Как изменить цвет RGB подсветки

Далее можно выбрать несколько режимов работы подсветки: статичный режим, смена цветов, дыхание, пульсация и другие. Для изменения цвета можно использовать палитру или вручную указать значения красного, зеленого и синего цветов. Также можно настроить яркость и скорость смены цветов. Когда все настройки выполнены, можно применить их, нажав кнопку «Применить». Если необходимо сохранить настройки, можно нажать на кнопку «Сохранить профиль» и выбрать место для сохранения файла профиля. Теперь подсветка компьютера будет работать в выбранном режиме и с выбранными цветами. В случае необходимости, настройки подсветки можно изменить в любое время, запустив ярлык RGB Fusion 2.0.

Как смешивать цвета на RGB ленте

Для смешивания цветов на RGB-ленте необходимо правильно подключить провода. Красный провод соединяем с красным разъемом ленты, зеленый — с зеленым, а синий — с синим. Также необходимо соединить плюсовой контакт ленты с плюсовым проводом. После правильного подключения можно приступить к смешиванию цветов. RGB-лента позволяет создавать широкую цветовую гамму, так как в ней используются три основных цвета: красный (Red), зеленый (Green) и синий (Blue). Сочетая эти цвета в разных пропорциях, можно получить множество оттенков и настроить освещение в помещении по своему вкусу. Например, для получения оранжевого цвета нужно включить красный и зеленый светодиоды, а для фиолетового — синий и красный. Экспериментируя с цветами, можно создавать уникальную атмосферу в комнате.

Как сделать RGB цвет

RGB цветовая модель основана на смешении трех основных цветов: красного, зеленого и синего. Каждый из этих цветов имеет численное значение от 0 до 255. Чтобы создать определенный RGB цвет, нужно задать соответствующие значения каждому из основных цветов. Например, чисто красный цвет будет иметь значения R=255, G=0, B=0, в то время как чисто зеленый цвет будет иметь значения R=0, G=255, B=0, и чисто синий — R=0, G=0, B=255. Чтобы получить смешанные цвета, нужно смешивать значения основных цветов в различных пропорциях. Например, для получения желтого цвета можно использовать значения R=255, G=255, B=0. Таким образом, RGB цветовая модель позволяет создавать широкий спектр цветов для различных приложений, от фотографии до компьютерной графики.
