Выключатель света с датчиком движения: как выбрать и подключить

Как установить датчики движения для включения света своими руками

Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:

Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на клеммах. Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.

Настройка прибора

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:

LUX. Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям.
TIME. Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум.
SENS и MIC. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЕсли требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано. Это снижает чувствительность прибора

Это снижает чувствительность прибора

Таблица с картинками к монтажу:

Изображение	Этап монтажа
	Выбор места монтажа
	Осмотр прилагаемой схемы
	Зачищаем провода и присоединяем к домашнему освещению
	Настройка датчика клавишами
	Крепление

Полезные рекомендации до того как подключить датчик движения для освещения

Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:

Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.
Внутренние датчики не располагают рядом с отопительными радиаторамиили бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.

Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности. Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.

Правила размещения

Для более эффективного использования и получения максимальной экономии электричества ДД надо устанавливать в тех местах, где происходит самое большое движение людей и крупных домашних животных. Это делается не только внутри помещения, но и на улице, например, во дворе собственного дома.

По виду монтажа датчики бывают:

Потолочные.
Настенные.

Принцип действия каждого из них от этого не меняется. Все зависит от местных условий. Но, тем не менее потолочные больше используются в небольших помещениях. Рекомендуется устанавливать их на высоте от 2,5 до 3 метров. Таким образом, датчик сможет охватить территорию диаметром в 10–20 метров.

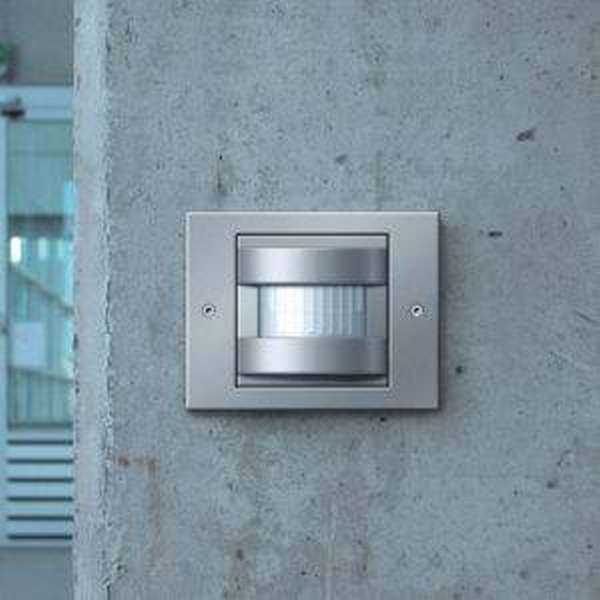

Настенные датчики применяются как в помещениях, так и на открытом воздухе. Соответственно, они нашли широкое применение в электросетях наружного освещения. Высота установки таких ДД в помещении несколько ниже, чем у потолочных, и составляет 2–2,5 метра. Конечно, установить настенные датчики можно в любом месте, но специалисты рекомендуют делать это в углу помещения. Так получается больше угол обзора. Если же монтаж производится на улице, тогда нужно направить его в сторону большего движения людей.

На улице уровень монтажа может достигать 10 метров. Монтируются датчики под углом примерно 40 градусов по отношению к горизонтальной поверхности, чтобы более эффективно отслеживать территорию. Дальность работы индивидуальна у каждой модели. Но стоит учитывать, что при обширном рассеивании лучей возрастает ложность срабатывания.

Схемы подключения

Простейшая схема предполагает подключение ДД в разрыв фазного кабеля, направляющегося на лампочку (светодиодную, люминесцентную или простую). Этот вариант подойдет для помещения, лишенного окон. В противном случае потребуется одновременная с ДД установка устройства, не допускающего включения света в дневное время. Это может быть фотореле, функционирующее в автоматическом режиме, или выключатель, контролируемый пользователем.

Оба эти устройства устанавливаются в тот же самый разрыв провода. Фотореле при этом ставится впереди ДД – тогда на него будет поступать электричество только в темное время суток, и конструкция не будет функционировать вхолостую. Эта схема продлит срок службы ДД: все они создаются с расчетом на ограниченное число срабатываний.

Пошаговая инструкция по созданию своими руками

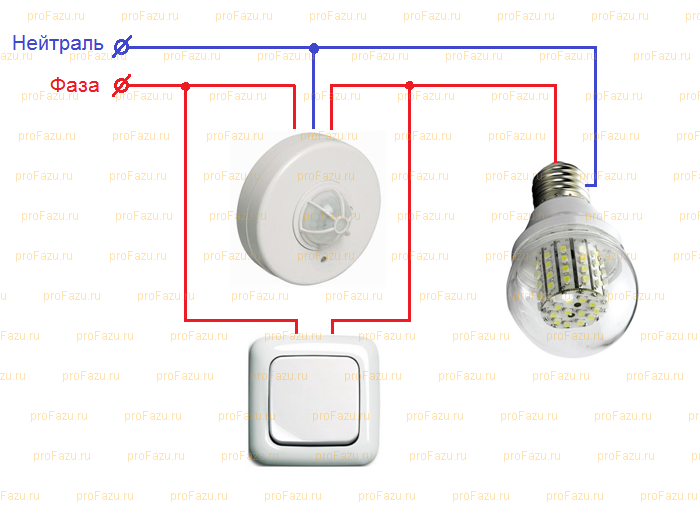

Подключение датчика с выключателем Для того чтобы источником света можно было управлять как через автомат, так и вручную, в схему добавляется выключатель.

При подключении датчика в саду лучше расположить его подальше от кустов, деревьев и других объектов, создающих помехи. Для подключения лампы W можно использовать коридорный автомат со степенью защиты IP 3 А. Какие датчики есть? Использование инфракрасного или видимого излучения в линейном датчике, когда нарушение выявляется путем пересечения падающего лазерного луча на фотоприемник. Инфракрасный датчик движения готов, его основа — реле. Кроме того, вы можете подобрать индивидуальный цвет, чтобы не нарушать гармонию интерьера. Сама веб-камера может выступать в качестве индикатора движения. Вариант 2: Если время задержки выключения питания слишком большое, то датчик работает нормально и нужно немного подождать. В основе датчика движения лежит его способность противостоять механическому воздействию скопления пыли, проникновению влаги, прямому воздействию солнечных лучей.

Настройка датчиков движения для освещения

Для идеальной настройки ручку резистора следует вращать очень медленно, потому что у резистора небольшой шаг изменения параметра. Сборка начинается с монтажа плиты. Количество жидкости не должно превышать количество обычного конденсата.

Вариантов размещения датчика движения множество, наиболее эффектно он будет в углу комнаты. При включении работает, подтягивая контакты и выдавая свое питание после включения датчика.

Поэтому сам геркон устанавливается в подъезде, а магнит вешается на дверь.

Принципиальные схемы монтажа

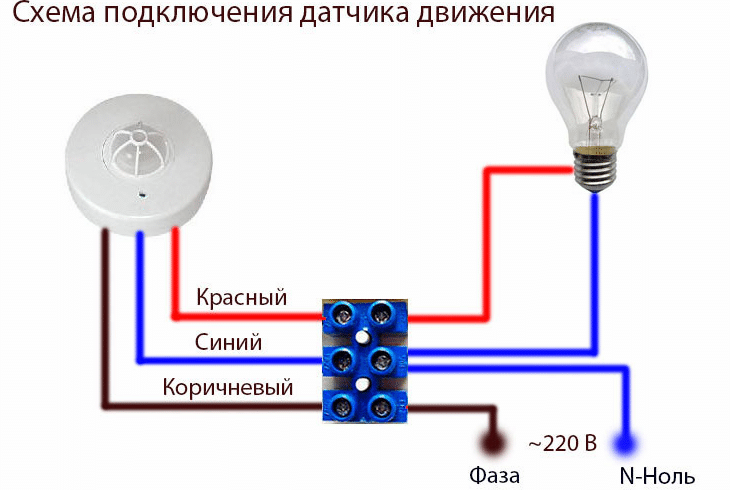

Клеммник для подключения датчика

Обычно в комплекте к датчику прилагается инструкция, описывающая, как его установить, и снабженная схемой подключения. В общих чертах монтаж выглядит так:

сенсор помещают в разрыв провода;
в клеммы, отмеченные буквами L (фаза) и N (нуль), присоединяют жилы полагающихся проводов;
выход из третьей клеммы ведут на лампу.

Если автоматической детекции недостаточно и пользователь хочет внедрить ручной метод управления освещением, сделать это можно двумя путями. В первом случае выключатель монтируют в фазный провод, тянущийся к ДД от щитка – тогда в разомкнутом состоянии устройство не считывает сигналы и не осуществляет подачу напряжения на лампу. Во втором ключ ставят в линию, идущую от фазы до входа лампочки, и тогда при замыкании свет останется включенным, даже если ДД не сработает.

Блок ставят перед лампой после ДД. Он обеспечивает нивелировку перепадов напряжения в сети, из-за чего лампочки будут перегорать не столь быстро.

Настройка подключения

Последние модели инфракрасных ДД предоставляют возможность пользователям настраивать параметры освещенности, чувствительности прибора, времени работы и угол установки.

Все характеристики при надлежащей настройке обеспечивают заметную экономию электроэнергии. Однако необходимо учесть, что не каждый прибор имеет все указанные регуляторы. Старые модели регулируются только по одному или двум параметрам: чувствительности и времени либо по степени освещенности и длительности задержки.

При настройке угла установки в первую очередь необходимо откорректировать зону действия ДД. В новых приборах детекторы расположены отдельно на шарнирах. Именно их и нужно настроить так, чтобы инфракрасное излучение охватывало наибольший объем пространства обнаружения. Здесь важен угол крепления и высота, на которой будет находиться детектор.

Настройка по времени

Указатель «TIME» обозначает длительность задержки освещения. По сложности настройки этот параметр самый простой. Диапазон может варьироваться от 5 секунд до 10 минут. Здесь пользователь сам решает, какое время задержки для него удобнее. В отдельных моделях датчиков при каждом очередном включении продлевается время задержки. Настраивая прибор впервые, установите время на минимальное значение, чтобы все остальные параметры было проще проверить.

Настройка детально описывается в инструкции

Степень освещенности

Следующее настраиваемое значение – это степень освещенности, которая обозначена надписью «LUX». Она требуется для того, чтобы датчик включал свет только в том случае, когда в комнате темно. Настраивая датчик впервые, рекомендуется поставить максимальный показатель LUX, и когда наступят сумерки, вы отрегулируете подходящие условия для срабатывания сенсора.

Настройка чувствительности

Настраивать чувствительность (обозначается «SENS») сложнее всего. Идеально выставить ее параметры с первого раза удается редко. Однако в дальнейшем вы сможете добиться приемлемых результатов. Чтобы получить точные результаты, необходимо поворачивать ручку сопротивления SENS буквально по миллиметру. Главное правило – если ДД не реагирует на возникновение человека, увеличивайте уровень чувствительности, если он включает свет от малейших посторонних шевелений, снижайте.

Возможно, понадобится перенастройка чувствительности при изменении времени года. Правильно настроенный ДД срабатывает, когда появляется человек, и не реагирует на другие движения, например, когда мимо пробегает мелкое домашнее животное.

Преимуществами обладают датчики, оснащенные микропроцессором. В таких устройствах, когда в зоне действия нет людей, чувствительность остается минимальной. Показатель SENS выявляет порог срабатывания сенсора. Чем выше его значение, тем больше радиус обнаружения. Этот параметр корректируют индивидуально.

Установка прибора

Самым распространенным местом для монтажа таких устройств является потолок. Допускается расстояние от пола на 2-6 м. Помните, что угол обзора для датчика должен составлять 360 градусов. Такой угол возможен только при установке на потолке.

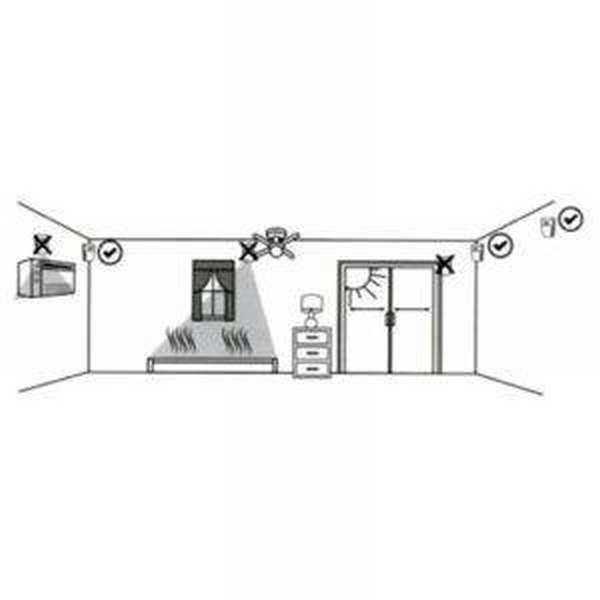

Чтобы исключить частое неправильное срабатывание, место монтажа следует выбирать очень тщательно.

Обратите внимание! Подключение датчика требует наличия профессиональных навыков в работе с электричеством. Иначе это может привести к различным электротравмам. Датчик на потолке

Датчик на потолке

Запрещено устанавливать такого рода приборы вблизи:

вентиляторов;
кондиционеров;
близко проезжающего транспорта;
отопительных систем;
деревьев или другой относительно высокой растительности.

Во всех этих ситуациях будет создаваться движение воздуха, которое прибор воспримет как сигнал к включению света.

Процедура крепления устройства происходит следующим образом:

отключите помещение от общей электрической сети. Для этого выкрутите или отключите на счетчике нужную пробку. В противном случае удара током не удастся избежать. Кроме этого строго воспрещено подключать прибор к неисправной проводке, так как это может вызвать его повреждение или привести к самовозгоранию;
поворачиваем на датчике защитную крышку. Обычно поворот нужно делать по часовой стрелке;
снимаем крышку;
под крышкой будут расположены крепежные отверстия, а также регулирующие винты.

После этого выбираем схему подключения. В ситуации, когда вы занимаетесь установкой самостоятельно, причем без необходимого опыта и знаний, то можно воспользоваться стандартной схемой установки, которая зачастую нарисована на самом приборе.

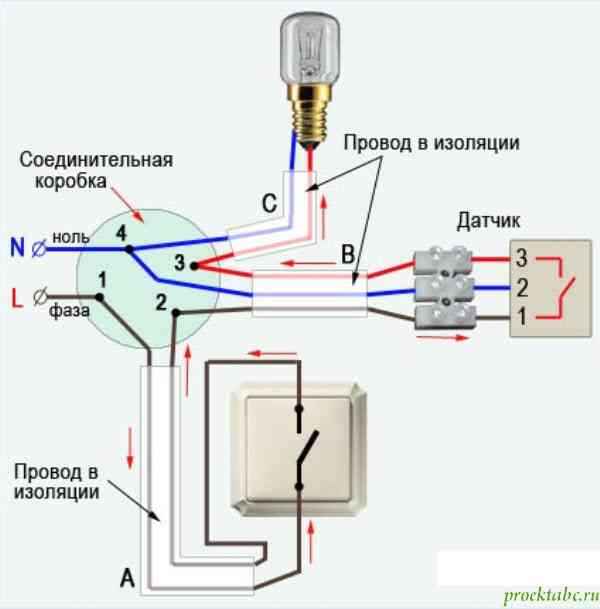

Стандартная схема подключения

С такой схемой трудно не разобраться, она легко исполняется и сама процедура подключения не займет у вас много времени.

Если же вы обладаете необходимыми знаниями, то можно использовать и более сложные схемы для подключения устройства к общей электрической сети помещения. Но все же лучше, если установкой будут заниматься профессионалы.

После этого останется только настроить датчик на те параметры, на которые он должен реагировать. Все, теперь ваш дом осовременился и стал более комфортным для удобного в нем проживания.

Выбирайте датчик движения грамотно, и жизнь станет намного проще. Но главное при всем этом помнить о безопасности. Ведь жизнь у нас одна, а датчиков в ней может быть сколько угодно.

Это интересно: Как подсоединить светодиодную ленту: пошаговая инструкция по монтажу и подключению

Принцип работы и использование

Суть действия всех датчиков сводится к отслеживанию движущихся объектов, и замыканию электрической цепи, если шевеления обнаружены. Цепь размыкается, когда в поле зрения определенное время не было замечено никакого перемещения.

Виды датчиков движения

Технологии, с помощью которых датчики реализуют свою прямую обязанность, могут отличаться. Всего различают 5 видов детекции:

Инфракрасный (ИК). Такие датчики реагируют на изменение теплового излучения в зоне видимости. Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Эти приборы пассивно прослушивают окружающее пространство, ничего не излучая. Из-за особенностей технологии могут происходить ложные срабатывания на животных и другие посторонние движения, особенно на улице. Кроме того, приспособление можно легко обмануть, надев не пропускающий ИК-излучение материал.

Ультразвуковой (УЗ). С помощью звуковых волн датчик прослушивает окружение с частотой 20–60 кГц, которые не слышны человеческому уху. Если отраженный сигнал изменил частоту, прибор понимает, что в зоне действия происходит движение, и срабатывает должным образом. Они неприхотливы к условиям эксплуатации, хорошо работают во влажных и пыльных помещениях вне зависимости от температуры. Относительно недорого стоят. Однако если в доме есть животные, лучше остановить выбор на другом устройстве. Также из недостатков можно выделить небольшой охват действия и безразличие к плавной походке и движениям.
Микроволновый (СВЧ). Устройство излучает электромагнитные волны частотой около 5,8 ГГц, регистрируя окружающие объекты. Этот тип используется в основном охранными системами. Для установки в жилом помещении не подходит, так как СВЧ-излучение небезопасно для человека.
Акустический. Детектор реагирует на резкий шум, ничего не излучает. Чаще всего используется в подвальных помещениях и на лестничных клетках.
Комбинированный (дуальный). Эти датчики совмещают в себе несколько технологий для уточнения результата. Их можно более точно настраивать, что уменьшает количество ложных срабатываний.

Каждая технология имеет свои достоинства и недостатки, которые влияют на выбор места установки прибора. Для домашнего использования больше всего подойдут ИК и УЗ датчики либо их комбинация.

Характеристики

Каждое устройство имеет ряд характеристик, о которых следует знать при покупке прибора.

Степень защиты

Другими словами, прочность корпуса устройства. Измеряется в IP: чем больше показатель, тем более прочная оболочка у прибора. Для уличного использования надо выбирать модели с IP 55 и выше. Для домашнего использования вполне хватит IP 22+.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов. Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети). Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Угол действия

Одна из ключевых характеристик, которая напрямую влияет на работу датчика и место установки. Чаще всего цифры варьируются от 90 до 360° по горизонтали и от 15 до 180° по вертикали.

Дальность действия

Этот параметр определяет, на каком расстоянии от прибора будет обнаружен человек. Измеряется в метрах и определяется по трем плоскостям:

Перпендикулярно, когда человек движется по касательной окружности, где центр – датчик движения.
Фронтально, когда человек движется по направлению к устройству.
Присутствие человека рядом с прибором.

Принципиальное отличие от угла обзора заключается в том, что тут измеряется дальность действия, а не угол обзора.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Варианты использования

Есть множество альтернативных вариантов использования, кроме включения и выключения света в комнате:

Охранные системы и сигнализация.
Подсветка ворот и дорожек у дома.
Установка контроля над работой фонтанов.
Монтаж подсветки бассейна.
Освещение лестниц и коридоров.
Освещение подвальных и подсобных помещений.
Срабатывание слива унитаза и включение вытяжки.
Светодиодная (LED) лента для подсветки ступеней лестницы.

Как избежать ложного срабатывания

Во избежание ложного включения освещения в рассмотренных выше схемных решениях следуйте таким советам:

Не размещайте датчики возле деревьев или устройств нагрева.
Разрывайте всегда только фазу.
Следите, чтобы к датчику не проникали лучи света, к примеру, от лампы накаливания.
Крепите изделие с учетом типа (настенный, потолочный).
Не монтируйте устройство возле кондиционеров или окна, где имеет место движение воздуха.
Следите, чтобы стекло инфракрасного изделия было чистым и неповрежденным.

Следование указанным выше советам позволяет быстро и без ошибок подключить устройство для контроля освещения на лестнице, в квартире или на улице.

Виды датчиков движения для включения света

Выбирая прибор нужно иметь представление о видах датчиков и их особенностях. Различаются датчики движения по месту монтажа, принципу действия, типу питания и другим критериям.

По месту монтажа:

уличные;
для помещений.

Уличный фонарь с датчиком движения для включения света может работать в широких диапазонах до 500 метров включительно. Большая площадь чувствительности может быть у более дорогих профессиональных аппаратов. Уличные датчики отличает устойчивость к изменению температур.

Комнатные (бытовые) – не защищены от перепадов температур, поэтому при установке на улице выходят из строя.

По типу питания:

от сети;
от аккумулятора;
от батареек.

По используемой технологии:

инфракрасные;
ультразвуковые;
микроволновые.

Инфракрасный

Такое устройство представляет собой чувствительный термометр. Когда в зоне его действия появляется объект с температурой, на которую он настроен, прибор включает свет. Правильной работе инфракрасного датчика могут мешать потоки воздуха, идущие от батарей отопления и кондиционеров.

Ложное срабатывание возможно в присутствии теплокровных животных. Все это необходимо учитывать при установке датчика и настройке его рабочих параметров. Преимущественно используется внутри помещений, так как чувствителен к изменению погодных условий и прямому попаданию солнечных лучей.

Устройство и угол обзора инфракрасного датчика

Ультразвуковой

Он сначала излучает волны звука в диапазоне частот от 20 до 60 кГц. Затем отраженный звук улавливается и анализируется датчиком. При сдвиге частот отраженного сигнала сенсор фиксирует нахождение движущегося объекта в зоне своего действия и включает освещение. Дальность действия ультразвуковых датчиков не высока, они могут не срабатывать при медленном перемещении объектов.

Микроволновый

Принцип работы микроволнового датчика движения подобен ультразвуковому, но с использованием электромагнитной волны вместо звуковой. Небольшие габариты позволяют скрывать устройство при монтаже. Радиус действия этого типа датчиков может быть очень большим и зависит от мощности передатчика микроволн и чувствительности приемника.

На работу сенсора не влияет окружающая среда. Оно может охватывать помещения даже за перегородкой. Самыми большими недостатками этого прибора является его цена, большая чувствительность, вызывающая срабатывание при движении за пределами предполагаемой зоны обнаружения и вред длительного воздействия СВЧ на человека и животных.

Принцип работы микроволнового датчика движения

Сенсорный выключатель – что это такое и где применяется

Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.

Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.

Стильный внешний вид украсит интерьер, а удобство использования подарит дополнительный комфорт. Такой выключатель встраивается в поверхность электроприбора, например, в настольную лампу. Чтобы включить прибор, достаточно к нему прикоснуться. Также датчик выключателя может управляться пультом, голосом, реагировать на движение, оснащаться таймером, диммером. Таймер поможет сэкономить на электроэнергии, а диммер – создать ту интенсивность освещения, которая вам необходима. Например, создать уютный приглушенный свет для романтического ужина или спокойного вечернего отдыха.

Сенсорный выключатель используется для экономии электроэнергии в местах с большой проходимостью людей. Например, в подъезде. Датчик реагирует на движение, когда жилец попадает в подъезд и через определенное время отключается.

Такой выключатель можно поставить во дворе частного дома, чтобы освещать двор при необходимости. Это позволит сократить расход электричества.

Сенсорными выключателями можно оборудовать офис, для удобства выключения и выключения освещения, закрытия и поднятия жалюзи.

Таким образом, сенсорный выключатель подойдет для:

квартиры;
частного дома;
офиса;
общественных мест;
придомовых территорий.

Как подключить двухклавишный выключатель самостоятельно

Принцип работы

Выключатель освещения с датчиком перемещения – это электронный прибор, обеспечивающий автоматизацию включения и выключения осветительных устройств, с учетом определенных условий. Он включает освещение, если обнаруживает какие-либо движения в поле действия чувствительности детектора. При этом ДД не выделяет излучения – он изучает и фиксирует волны в определенном диапазоне.

Принцип работы датчика движения

Восприятие и анализ волн выполняется в инфракрасном, микроволновом или ультразвуковом диапазоне. Поэтому имеется возможность выбрать устройство, выполняющее конкретные задачи пользователя и соответствующее условиям среды эксплуатации. Для повышения точности изготовители помещают несколько видов детекторов в один датчик, что уменьшает вероятность ложного срабатывания.

По механизму выявления возникновения человека в контролируемой датчиком зоне, устройства делятся на активные и пассивные. Активные функционируют следующим образом. Они излучают волновые сигналы и проводят диагностику их отражений. Если расстояние, преодолеваемое сигналом от датчика до ближайшего барьера и обратно, поменялось, он сработает. А устройства пассивного типа способны только улавливать тепло, исходящее от тела человека. Также представлены комбинированные датчики, которые включают в себя свойства пассивных и активных устройств.

Активные датчики работают с радиоволнами или ультразвуковыми волнами. Диапазон волн ультразвука соответствует частотам от 24 КГц, человеческое ухо этот звук не воспринимает, а вот домашние животные: коты и собаки будут реагировать на него, что проявится в их неспокойном поведении. Если в доме присутствуют питомцы, то ультразвуковые датчики использовать не допускается.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение	Наименование параметра	Функция	Примечание
LUX	Освещенность	Регулирует уровень освещенности, при которой срабатывает датчик движения	от 5 до 10000 Люкс
TIME	Время	Продолжительность включения таймера	от 5 до 420 секунд
SENS	Чувствительность	Регулирует дальность действия	до 12м
MIC	Микрофон	Регулирует уровень шума, при которой срабатывает датчик движения	30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы
