Учимся делать простой инфракрасный датчик движения своими руками

Как подключить трехпроводной датчик к двум проводам

А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?

С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.

диод VDI 1N4007

конденсатор 2,2мкф на 400В

Диод
устанавливается между двух клемм:

А-выход с датчика

N — место подключения ноля

Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный
выход «А» остается пустым. На нем «сидит» только ножка
диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того,
суммарная мощность освещения для такого подключения — не более 80Вт.

Виды и классификация

По принципу действия датчики движения заводского изготовления делятся на три типа:

1. ультразвуковые;
2. радиочастотные;
3. инфракрасные.

Ультразвуковые (УЗ)

Рабочая область сенсора состоит из двух частей:

1. излучатель ультразвука;
2. анализатор отраженного сигнала (приемник).

При появлении в поле зрения датчика движущегося объекта, в отраженном сигнале появятся изменения. Анализатор зарегистрирует их и подаст сигнал на полупроводниковый переключатель или реле, вызывающий замыкание цепи.

Достоинства УЗ-сенсора:

• дешево стоит;
• атмосферные факторы не влияют на работу;
• «видит» объекты из любого материала.

Недостатки:

• дальнодействие ограничено;
• не реагирует на плавное движение;
• вызывает дискомфорт у животных (они чувствительны к УЗ).

Радиочастотные (РЧ)

Принцип тот же, только вместо УЗ излучаются радиоволны.

Достоинства:

• компактность;
• значительная дальность действия;
• способность фиксировать движущиеся объекты, расположенные за стеклом или тонкой непрозрачной перегородкой;
• высокая точность.

Недостатки:

• стоят дорого;
• сверхчувствительны, потому иногда случаются ложные срабатывания;
• при значительной мощности оказывают негативное воздействие на людей и животных, находящихся в поле зрения сенсора длительное время.

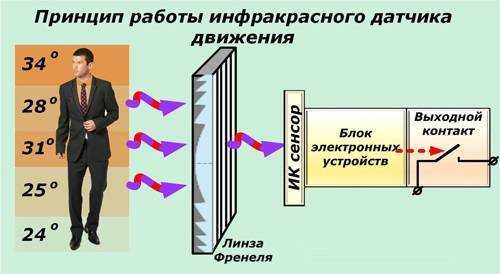

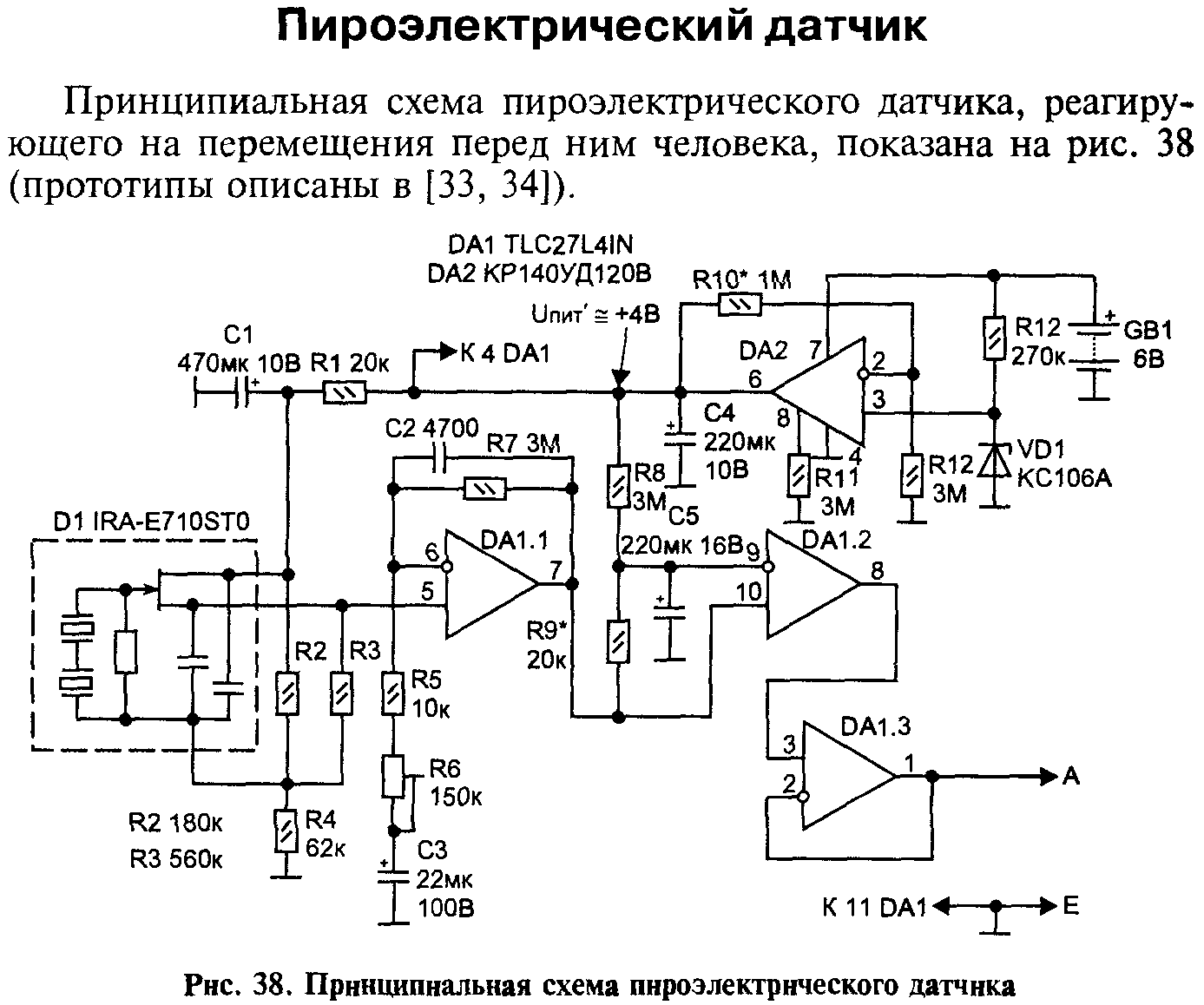

Инфракрасные (ИК)

Ничего не источают, а только улавливают инфракрасное излучение, определяя таким образом температуру объектов. При появлении в поле зрения объекта с заданной температурой (обычно настраивается на 36,6 градусов) срабатывают, замыкая цепь светильника.

Достоинства:

• не оказывают вредного воздействия на людей и животных;
• легко поддаются настройке;
• имеют доступную стоимость.

Недостатки:

• диапазон рабочих температур ограничен;
• не «видят» сквозь материалы, не пропускающие ИК-излучение;
• реагируют на нагревательные приборы.

Датчики УЗ и РЧ называют активными, ИК — пассивными. Последние еще называют пиромодулями — от англ. PIR, означающей Passive Infra-Red (пассивный инфракрасный).

Классификация по назначению

По назначению сенсоры движения делятся на:

1. внутренние (комнатные);
2. наружные (уличные).

Вторые отличаются устойчивостью к экстремальным температурам и значительным радиусом действия — 500 м и более.

Разновидности самодельных датчиков

Самодельные датчики движения работают на иных принципах:

• герконовый. Геркон — сокращенное словосочетание «герметичный контакт». Это капсула с двумя контактами из ферромагнитной стали, чувствительные к магнитному полю. При поднесении к геркону магнита контакты в нем замыкаются, при удалении — размыкаются. Такие датчики движения устанавливают на дверях и окнах: геркон крепится к косяку, магнит — к створке. При открывании створки магнит отводится от геркона, контакты в нем размыкаются и подается питание на светильник или какое-то сигнальное устройство. Конечно, данный прибор не является датчиком движения в полном смысле этого слова. Это, скорее, датчик открывания двери;

• световой. Датчик состоит из двух частей: источника света и фотоэлемента-транзистора. При пересечении движущимся объектом линии, между ними свет перестает поступать на фотоэлемент-транзистор, что приводит к замыканию цепи лампы;
• микроволновый. Когда человек приближается к работающему радиоприемнику, тот реагирует – в воспроизведении появляются помехи. На этом явлении основано действие данного сенсора. Он состоит из двух основных частей антенны и генератора микроволн.

Далее будет рассмотрен процесс изготовления светового датчика движения.

На что еще обращают внимание при покупке датчика движения

Если датчик движения для прожектора еще не приобретен, то при его выборе, помимо перечисленных выше особенностей приборов, стоит обратить внимание на производителя и некоторые важные для эксплуатации характеристики

Цены на светодиодные прожекторы

светодиодный прожектор

• Среди компаний, которые пользуются популярностью у потребителей из-за качества их продукции, можно назвать «Theben» и «Brennenstuhl» (Германия), «Orbis» (Испания), российские бренды «Camelion» , «Feron», «TDM», «ЭРА». Многие из перечисленных приборов собираются в Китае, но особых нареканий по качеству нет. Да и чисто китайские бренды «Ultralight» или «REXANT» тоже считаются вполне достойными и конкурентоспособными моделями.
• Допустимая мощность нагрузки должна быть по меньшей мере не ниже потребляемой мощности предназначенного к совместной установке прожектора. А вообще – лучше, чтобы был еще и определенный запас, прядка 30%.
• Для уличного размещения требуется выбирать датчики, которые имеют класс защиты корпуса не ниже IP44.
• Важнейшими параметрами являются дальность срабатывания и угловая ширина сектора обзора.
• Производитель может указывать рекомендуемую высоту установки датчика. Этой рекомендации следует придерживаться, чтобы система автоматического включения света работала корректно, без сбоев и «холостых» пусков.
• Качественные приборы имеют несколько регуляторов настройки – задержка времени выключения и чувствительность сенсора. В недорогих моделях эти параметры могут быть предустановлены, и корректировке не подлежат. Это может быть очень неудобно в эксплуатации.
• Еще одним элементом настройки может быть изменения уровня освещенности для срабатывания прибора. Как правило, в конструкцию датчика движения включается фотореле. То есть прибор будет реагировать на движение включением света только в условиях недостаточной освещенности, ниже предустановленного уровня. Согласитесь, нет смысла в работе такой системы днем.

Если фотореле нет, то придется или ежедневно производиться включение-выключение питания вручную. Или все же приобретать дополнительно фотореле и включать его в общую схему. Как это делается – будет показано ниже.

Общая информация

Датчик движения – это специальное устройство, которое посредством чувствительных элементов фиксирует присутствует человека или животного и автоматически включает свет. Он устанавливается, в основном, в коридорах и на придомовых территориях. То есть, в местах с относительно высоким потоком людей.

Прежде чем отвечать на вопрос, как сделать датчик движения, необходимо определиться с существующими типами таких устройств. Это оборудование классифицируется по месту установки. Датчики бывают:

• наружные;
• внутренние.

Первый тип устройств предъявляется более высокие требования к качеству и виду материала, из которого изготавливается его корпус. Наружные датчики отличаются между собой максимальной зоной охвата. Под последним термином понимается определенный участок территории, движение по которому способен «засечь» сенсор.

По механизму работы датчик движения для включения света бывает:

1. Инфракрасным. Такие устройства реагируют на температуру объекта, попадающего в зону действия сенсора. Инфракрасные датчики в основном используются внутри помещений, так как они отличаются повышенной чувствительностью к изменениям окружающей среды.
2. Микроволновым. Сенсор регистрирует изменения радиочастот. Он настраивается на определенный диапазон сигналов. В случае появления объекта в зоне «видимости» сенсор регистрирует его присутствие и передает информацию на сигнализатор. Тот включает свет.
3. Ультразвуковым. Считается наиболее простым устройством для освещения. Эти датчики отличаются надежной конструкцией.

В домашних условиях проще сделать датчик движения своими руками с ультразвуковым или инфракрасным сенсором. К недостатку такого устройства следует отнести то, что оно реагирует на животных.

Еще раз о схемах

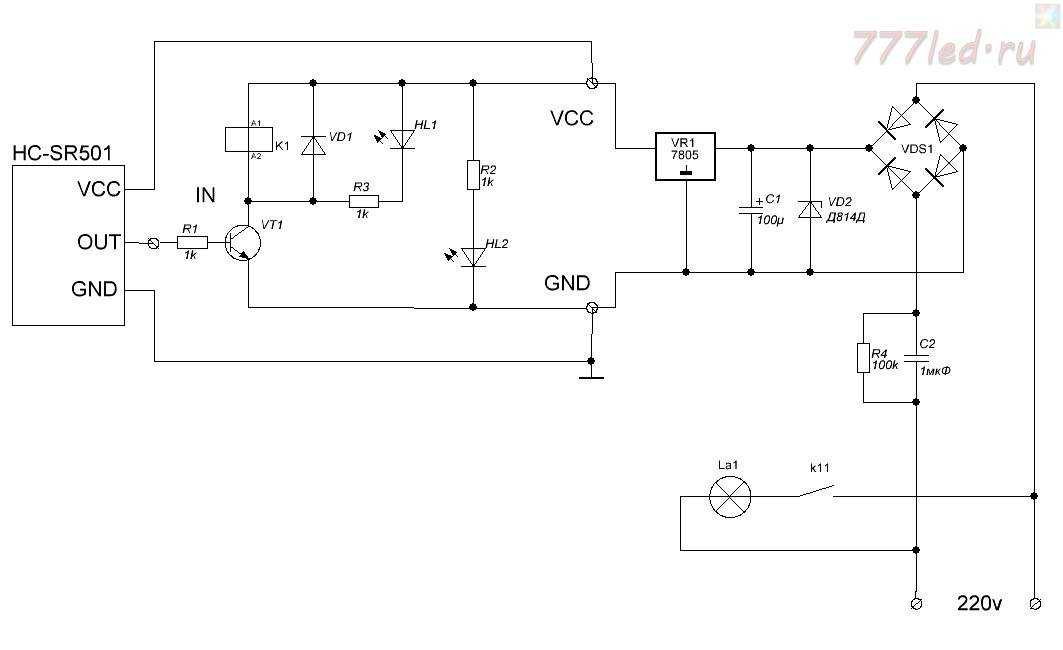

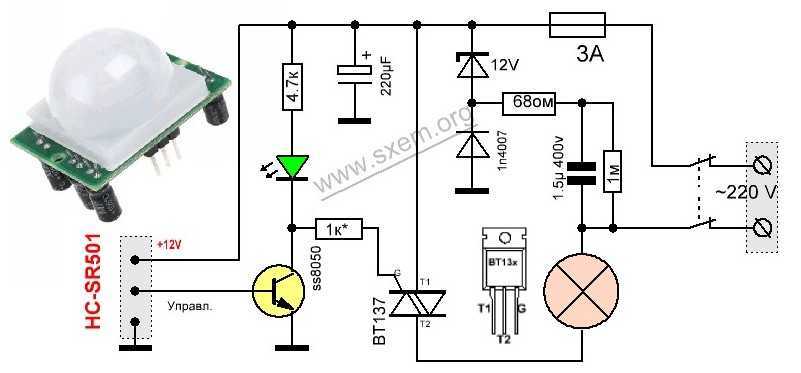

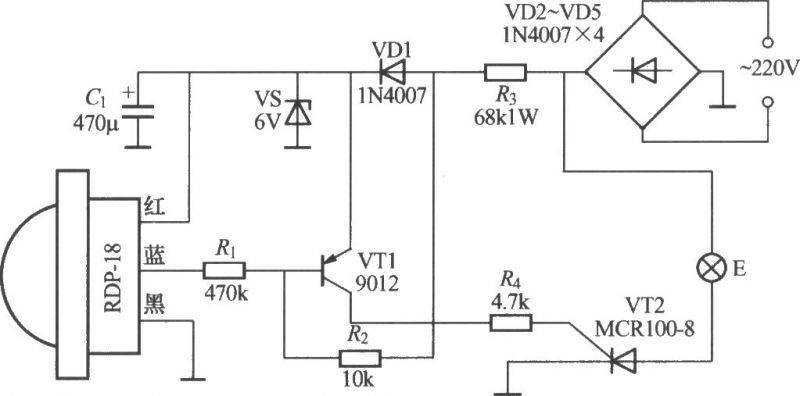

Итак, наиболее популярную схему датчика движения приведу ещё раз:

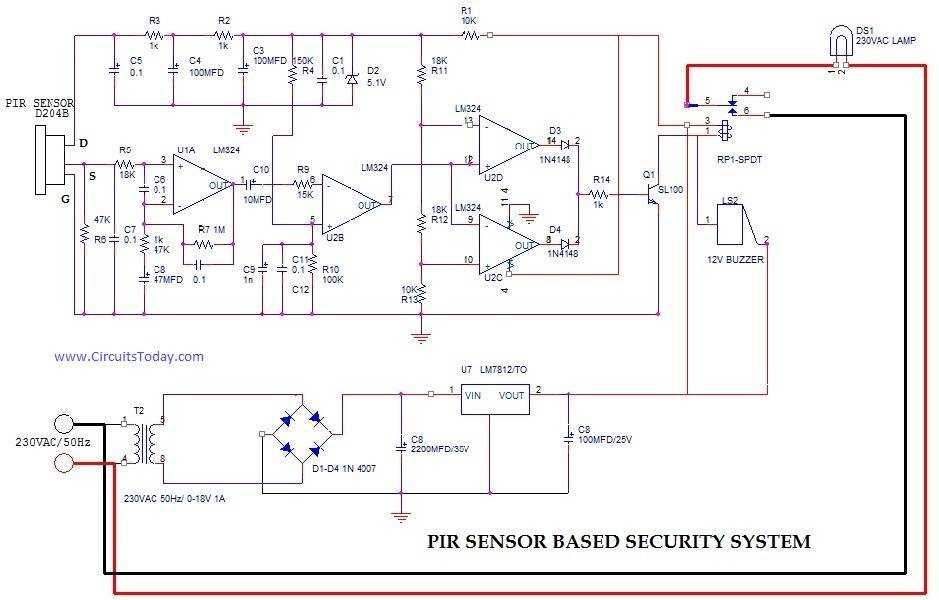

Схема датчика движения 3

Эту схему прислал мой постоянный читатель Александр из г. Королев в декабре 2019 г., за что ему ещё раз большое спасибо. На эту схему я буду опираться по тексту статьи, поскольку она наиболее типичная. Не должно сбивать с толку, что схема в нашем примере будет разбросана по двум платам – слаботочной и силовой.

Теперь публикую фото плат датчика движения, которые прислал другой мой читатель – Ренат.

Плата слаботочная датчика движения

Плата питания (силовая) датчика движения

Вот наша с Ренатом переписка:

Ренат: Здравствуйте! По схеме и описанию у меня такой же датчик, модели точно не знаю, попросили посмотреть «перестал работать». Остановился на плате питания. Проверил все элементы, после диодного моста +24В выходит, стабилитрон +8В выдает, отпаял вторую часть схемы (плату, где ИК приемник, микросхема и т.п.). И вот, не могу понять почему реле срабатывает, когда подаю напряжение?

Я: Стоит интегральный стабилизатор (КРЕН) типа 7808, на выходе 8В? Надо всё подключить, и тогда проверять. Когда на вход ключевого транзистора ничего не подано, он может вести себя непредсказуемо. Проверьте силовой транзистор, реле, регулировочные элементы, пайку. Лезть глубже — надо разбираться со схемой — операционники, датчики, и т.д.

Ренат: Здравствуйте Александр! Интегральный стабилизатор не стоит. Подключил, всё по прежнему (реле сработано, на датчик не реагирует, от регулировки сенсора, времени и режима «день»/»ночь», тоже ничего не меняется.

Ренат проделал своими руками большую работу, и я попробую помочь ему в этой статье.

Советы

Приступая к разработке проекта сигнализации с использованием датчиков движения с использованием старой советской элементной базы, рекомендуется найти старые советские журналы для радиолюбителей или конструкторов.

В стране множество оборонных конструкторских бюро и массы энтузиастов радиодела. В журналах для самодельщиков довольно часто описывались такие схемы с использованием простых радиодеталей, во многом, которые были разработаны настоящими профессионалами.

Неплохой идеей будет использование в качестве датчиков готовые сенсоры с возможностью подключения как осветительных приборов, так и звуковых.

Изготовление микроволнового датчика

Этот сенсор собирается по схеме ниже. Здесь транзистор VT1 попутно играет роль высокочастотного генератора радиоприемника. Напряжение, задаваемое смещением на базе транзистора VT2, выпрямляется детекторным диодом.

Обмотки трансформатора Т1 настроены на разные частоты. В нормальном состоянии (отсутствуют движущиеся объекты) амплитуды сигналов компенсируют друг друга и на детекторе VD1 напряжение не подается.

Схема принципиальная микроволнового датчика движения

При появлении движущихся объектов, затеняющих антенну и искажающих идущие к ней радиоволны, амплитуды сигналов суммируются и детектируются на диоде. Это вызывает открытие VT2.

Датчик емкостного типа

Эти сенсоры реагируют на изменение электрической емкости. В интернете, в быту и даже в технической документации часто применяется ошибочный термин «объемный датчик». Это понятие возникло из-за неверной ассоциации между геометрической емкостью и объемом. На самом деле сенсор реагирует на электрическую емкость пространства. Объем, как геометрический параметр, здесь не играет никакой роли.

Датчик движения реально сделать своими руками. Простое емкостное реле можно собрать всего на одной микросхеме. Для построения датчика применен триггер Шмитта К561ТЛ1. Антенной служит провод или штырь длиной несколько десятков сантиметров, или другая проводящая конструкция схожих размеров (металлическая сетка и т.п.). При приближении человека увеличивается емкость между штырем и полом, напряжение на выводах 1,2 микросхемы увеличивается. При достижении порога триггер «опрокидывается», транзистор через буферный элемент D1/2 открывается и запитывает нагрузку. Ей может быть низковольтное реле.

Недостатком таких простейших датчиков является недостаточная чувствительность. Для его срабатывания требуется, чтобы человек находился на расстоянии нескольких десятков, а то и единиц сантиметров от антенны. Более чувствительны схемы с ВЧ-генератором, но они сложнее. Также проблемой могут стать намоточные детали. В большинстве случаев их придется изготовить самостоятельно.

Достоинство этой схемы – возможность применения готового трансформатора от транзисторного приемника СТ1-А. Он входит в схему генератора (индуктивной «трехточки») на транзисторе VT1. Резистором R1 регулируют глубину обратной связи, добиваясь появления колебаний. Колебания в генераторе трансформируются в обмотку III, выпрямляются диодом VD1. Выпрямленное напряжение открывает транзистор VT2, он подает положительный потенциал на управляющий электрод тиристора. Тиристор, открываясь, запитывает реле K1, контакты которого можно использовать для подключения сигнализации.

Антенной служит кусок провода длиной около 0,5 метра. При приближении человека (на расстояние 1,5-2 метра) емкость, вносимая его телом в контур генератора, срывает колебания. Напряжение на обмотке III исчезает, транзистор закрывается, выключается тиристор, реле обесточивается.

Сборка детектора

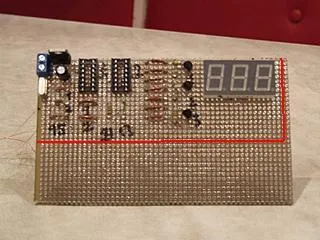

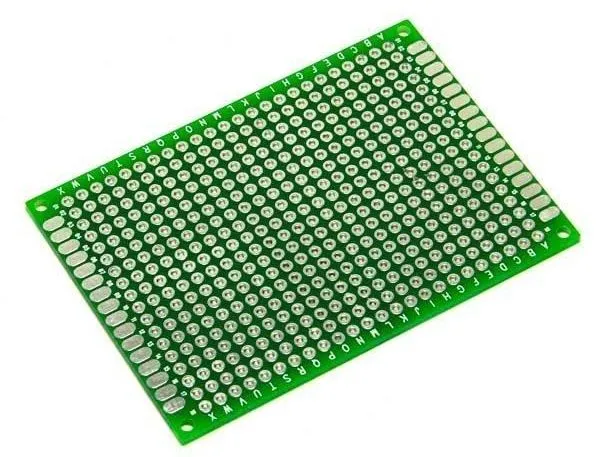

Для сборки самодельного датчика можно сделать печатную плату. Например, методом ЛУТ. Технология несложна, освоить ее легко. Но если изготовление сенсора носит разовый характер, не имеет смысла тратить время на эксперименты. Лучшим выходом станет применение макетной монтажной платы.

Она представляет собой плату с металлизированными отверстиями со стандартным шагом, в которые можно впаивать электронные компоненты. Соединение в схему производится подпайкой проводников к соответствующим точкам.

Изготовление и настройка микроволнового датчика

Принципиальная схема микроволнового датчика движения

Для изготовления микроволнового датчика потребуется опыт работы с генераторными устройствами высоких частот. За основу взята любительская схема транзисторного генератора на полевой структуре. Приемник выполнен по трансформаторной избирательной схеме с ключевым каскадом на транзисторе КТ315, нагруженным на детекторный диод.

Система работает так:

1. B отсутствие движущегося объекта амплитуды сигналов генератора и приемника примерно равны и взаимно компенсируются.
2. По этой причине на входе ключа и детектора напряжение равно нулю и подключенное к выходу реле не срабатывает.
3. При появлении в зоне чувствительности человека баланс сигналов нарушается и как следствие на выходе схемы появляется напряжение.
4. Оно подается на обмотку реле, при срабатывании которого 220 Вольт через его контакты поступают на светильник.

Схемы подключения датчика движения для освещения

Для использования в быту промышленность выпускает датчики присутствия в виде готовых блоков, благодаря чему всю работу по подключению несложно выполнить своими руками любому, кто не боится самостоятельно смонтировать розетку или выключатель.

Такие блоки обязательно комплектуются документацией — схемой подключения или несколькими ее вариантами, что не позволит даже неискушенному мастеру допустить ошибку при включении датчика в электрическую сеть.

В конструкции бытовых детекторов движения предусмотрена простая регулировка трех основных настроек при помощи отдельных шаговых или плавных регуляторов (ручек, рычажков или ползунков).

Требующиеся после подключения детектора параметры это:

• расстояние до точки срабатывания;
• длительность задержки сигнала (сколько времени сигнал будет длиться с момента срабатывания датчика);
• угол области захвата — регулируется ширина конусовидной области, в которой будет обнаружено присутствие или наличие объекта.

Для подключения к сети своими руками в бытовых датчиках предусмотрены три клеммных вывода — ноль, входной и выходной к лампе (или другому подключаемому прибору).

Благодаря наличию в конструкции бытовых детекторов регулятора длительности сигнала схема датчика движения для освещения может использоваться полностью самостоятельно, без дополнительных электровыключателей. Однако на практике чаще встречается их совместное использование. Различаются три основных способа подключения детекторов присутствия к электрической сети:

1. Схема без использования дополнительных выключателей. В такой схеме работа освещения зависима исключительно от настроек детектора. Преимущественно такой вариант используется для наружного освещения на придомовой территории. Обычно в таких детекторах должна быть функция отключения на дневное время, чтобы предотвратить срабатывание при дневном свете;
2. Схема с выключателем, который независимо от датчика может включить свет. При данном варианте есть возможность вручную включить освещение, когда нет срабатывания датчика — это удобно для помещений, где человек находится длительное время или часто выходит и возвращается. Для реализации лампа просто дополнительно подключается в обход детектора через обычный электрический выключатель;
3. Схема с выключателем, выключающим свет независимо от срабатывания датчика. Такой вариант удобен для предотвращения срабатывания детектора и включения освещения, когда это не нужно. Например, в спальной ночью, когда нежелательно, чтобы вставший в уборную муж включил яркое верхнее освещение на радость спящей жене.

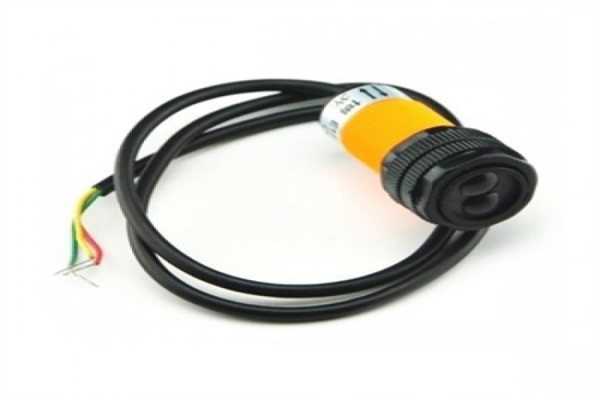

Собираем набор комплектующих элементов

Установка датчиков данного типа предпочтительнее для закрытых помещений; в открытых пространствах свойства атмосферы могут меняться, и это скажется на точности срабатывания аппаратуры.

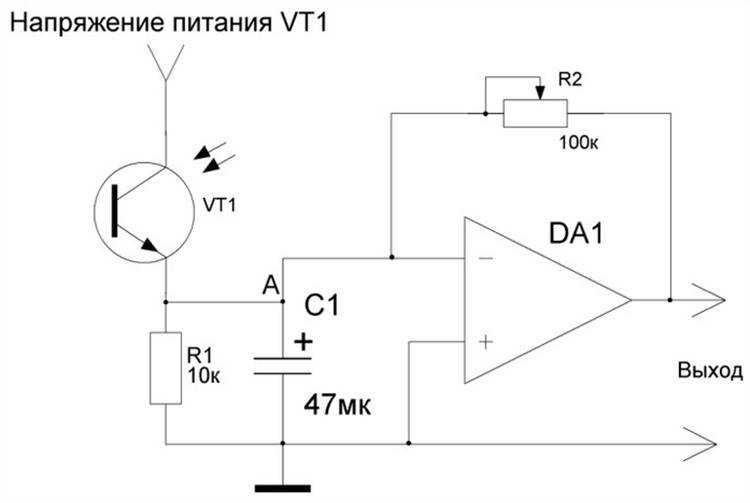

Чтобы изготовить схему самодельного инфракрасного датчика для пересечения, потребуется:

• Питающая батарейка или аккумулятор с рабочим напряжением не менее 3,5 В.
• Низковольтный транзистор с открытым коллектором.
• Корректирующий резистор, который обеспечит приём цифрового сигнала.
• Микроконтроллер (есть конструкции с подтягивающим сопротивлением, в этом случае корректирующий резистор не потребуется).
• Исполнительное устройство: фото- или светодиод.

Совет: для решения более сложных задач – например, не просто фиксирования перемещения, а и использования этого факта для включения какого-то своего прибора или аппаратуры — понадобится соответствующее реле. Устройство датчика перекрестного хода предусматривает соединительные провода разного цвета, экранированные от внешних помех.

Проверка подключённого датчика движения

Если детектор установлен в закрытом помещении, где нет окон, датчик должен включать свет сразу же после подсоединения к нему питания. В случае монтажа ДД 024 в комнате с оконными проёмами, условия срабатывания прибора создают регулировкой настроечных винтов, расположенных на передней панели ДД.

Проверяют правильную настройку сенсорного устройства опытным путём. Настройщик начинает несколько раз подходить к зоне контроля в условиях разной степени естественной освещенности комнаты. Обычно окончательную настройку завершают после трёх тестовых испытаний.

Дополнительная информация. Если у хозяина жилья нет опыта работы с электротехникой, то браться за самостоятельное подключение датчика движения не стоит. Надо обратиться к профессионалу. Он быстро установит прибор, подключит его к питанию и настроит, как нужно владельцу.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

• скачок света,
• выключали электричество,
• работа строителей,
• к соседям приходил электрик,
• какой-то запах,
• дети крутили,
• ударили,
• погрызла собака,
• соседи затопили,
• вчера был ветер,
• иногда плохо срабатывал,
• и т.д.

На этом этапе уже можно выявить направление, в котором двигаться дальше.

Надо проверить правильность подключения, убедиться, что на датчик приходит положенное питание, и если есть индикаторы, то они должны гореть. Некоторые. Иногда. Далее смоделировать ситуацию, при которой он должен срабатывать.

2. Правильность регулировок. Возможно, неправильно установлены регуляторы, и достаточно правильно настроить датчик. Для этого необходимо поставить регуляторы в положения, в которых его включение наиболее вероятно: Уровень освещенности поставить в положение, при котором датчик будет срабатывать и днём, и ночью. Чувствительность установить максимальную. Время работы установить минимальное. В любом случае, стоит покрутить регуляторы, и проанализировать, как ведёт себя датчик, и реагирует ли вообще.

Как сделать своими руками?

Собрать такой датчик довольно просто, но надо всё же понимать, что у проекта есть как положительные моменты при реализации, так и отрицательные.

Из положительных:

• невероятная экономия ресурсов и финансов;
• не нужно дополнительное обслуживание и помощь мастера для настройки;
• все рассчитывается конкретно для вас и под ваши условия проживания или местности;
• если все собрано верно и датчик работает, вы сэкономите на электроэнергии.

Отрицательные моменты:

• с первого раза может не получиться, будет много проб и ошибок;
• если что-то припаять неправильно, то поправить уже не получится, останется только искать новый корпус и детали;
• поиск этих деталей иногда гораздо муторнее, чем просто сходить в магазин и купить готовое изделие.

Если вам все же захотелось собрать датчик движения самому, то начинайте процесс с поиска схемы. Для примера можете использовать очень легкую схему, представленную ниже:

Доплеровский датчик — самый простой в изготовлении, и мастерить его можно из подручных средств.

Можно изготовить прибор для включения света и по другой схеме. Великих познаний физики и электроники не понадобится, и при соблюдении указаний данной статьи, не возникнет никаких трудностей.

Понадобятся:

• блок питания с проводами разной длины;
• паяльник;
• лазер (продается в любом магазине для дома или FIX PRICE);
• шурупы и фотодиоды;
• резистор (подстроечный);
• вольтметр;
• реле.

После того как добыли все нужные детали, можно приступать к сборке. Необходимо чётко следовать плану.

1. Срезать разъемы с блока питания, а потом при помощи вольтметра найти плюс.
2. Взять резистор на 10 кОм и припаять его к плюсу.
3. Припаять катод фотодиода к плюсу самого резистора, затем припаять анод фотодиода.
4. Присоединить к минусу эмиттер транзистора VT1.
5. Эмиттер VT2 припаять к минусу резистора.
6. Припаять коллектор VT2 к контакту устройства для коммутации электрических цепей.
7. Второй контакт герконового реле присоединить к блоку питания. Используйте лазерную указку и присоедините еще пару проводов к блоку питания, чтобы сэкономить.
8. Теперь понадобится уплотнительная сантехническая прокладка. В неё необходимо вставить шуруп, чтобы его шапочка была внутри лазерной указки.
9. К шурупу приделать один провод, а второй просунуть между корпусом указки и прокладкой.
10. Убедиться, что все пункты выполнены и всё собрано правильно.
11. Включить прибор для тестирования и работы над ошибками, если таковые обнаружатся.

Теперь у вас свой прибор, реагирующий на свет, сделанный самостоятельно. Можно попробовать сделать и датчик движения для сигнализации. У вас будет собственная охранная система, на сборку которой не уйдет много времени.

Инфракрасный датчик для этого подойдет идеально, и смастерить его не составит большого труда. Он абсолютно безопасен как для человека, так и для зверей, и надежен в эксплуатации.

Нужно раздобыть:

• герконовое поле;
• провода (питающие);
• фотодиод;
• корпус;
• транзистор типа n-p-n;
• резистор (подстроечный).

Когда все детали найдены, делаем монтаж. Наш резистор будет регулировать чувствительность, а функции сравнивающих реле выполнит стабилитрон. Подготовим антенну. От окисления нужно отполировать ее и натереть ацетоном. Обмотать катушки проводами, зафиксировать втулку в центральном проёме.

В подготовленный корпус (можно взять старый какой-нибудь от бытового прибора) поместить сделанное устройство, только до этого проделать дырочки для того, чтобы закрепить конструкцию и для лучшей видимости светодиодов. Затем присоединить лампу дневного освещения.

Разновидности датчиков

Разновидности датчиков Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

• От сети, напряжением 220 V.
• От гальванических элементов питания (батареек или аккумуляторов).

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

• Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
• Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
• Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
• Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
• Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Блиц-советы

При установке самодельного датчика движения необходимо соблюдать осторожность с опасным для человека переменным напряжением 220 В. Корпус блока питания должен быть надёжно защищён от случайного механического повреждения и возможного попадания жидкости внутрь блока

Во время подключения питания к сенсорному элементу, необходимо соблюдать полярность

В противном случае его можно легко повредить.

Самодельный датчик движения потребляет очень мало электроэнергии, поэтому вместо блока питания можно использовать любой аккумулятор на 12 В.

Современные датчики движения стоят недорого, а приобрести их можно практически в любом промтоварном магазине.

Если самостоятельная сборка устройства планируется ради экономии финансовых средств, то стоимость всех радиоэлектронных компонентов, которые необходимо приобрести, составляет около 60% от стоимости магазинного прибора.

Советы разработчикам датчиков движения своими руками

Прежде чем браться за создание датчиков движения самостоятельно следует оценить свои знания в области электронных устройств и по крайней мере хорошо владеть паяльным мастерством. Не исключено, что некоторым особо талантливым людям навыки могут прийти во время выполнения поставленной задачи.

Большим подспорьем будет иметь в наличии старые советские журналы для радио-конструкторов на любительском уровне. Советская элементная база еще не ушла совсем в прошлое. В указанной научно-технической литературе хорошо описываются способы ее применения.

В этих же журналах, где авторами являлись квалифицированные, высокого профессионального уровня советские инженеры, можно найти интересные идеи как сделать датчик движения, опирающиеся на применение простейших радиодеталей.

В устройствах для упрощения работ можно использовать готовые сенсоры, которые подключаются к извещателям световых, звуковых и других сигналов.

Самостоятельная разработка и изготовление датчиков движения занятие весьма увлекательное, а главное реализуемое. Применение в работе различных контроллеров позволяет приобрести опыт программиста. В статье приведена лишь небольшая часть реализуемых самостоятельно принципов действия датчиков движения. Неутомимое стремление к совершенству «мастеров-самоделкиных» значительно расширит область датчиков движения изготовленных своими руками.

Кратко о датчиках

Датчик движения коммутирует нагрузку при наличии внешнего воздействия, которое зависит от типа датчика и его принципа работы. Когда детектируется присутствие или движения тела питание через симистор или электромагнитное реле поступает на нагрузку. В качестве нагрузки может выступать что угодно: лампочка, обогреватель, громкоговоритель, лишь бы мощность нагрузки не превышала максимальную коммутируемую мощность датчика. Обычно максимальная мощность нагрузки около 1 кВт.

Если вам нужно включить большую мощность – необходимо добавить еще одно реле в цепь, так чтобы силовые клеммы датчика движения включали напряжение на катушку реле.
