Характеристики и отличия светодиодных лент smd 3528

Применение товара в быту

Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:

  • светодиодная лампа-светильник;
  • индикаторы на приборных панелях;
  • независимые автолампы;
  • дорожные знаки;
  • элементы наружной и внутренней рекламы;
  • вывески или баннеры;
  • для работы с ландшафтным дизайном.

Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.

Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя. При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения

Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов

В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов

При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой. Технические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:

прямой ток (IF) – 30 мА; прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА; мощность, рассеиваемая корпусом (PD) – 100 мВт; обратное напряжение (UR) – 5В; диапазон рабочих температур (TOPR) – (-40/+65)°C; температура пайки, не более трёх секунд (TSLD) — 300°C. Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:. Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

  • прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
  • световой поток (Ф) – 7–7,5 лм;
  • угол рассеивания — 120°;
  • индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
  • сопротивление перехода кристалл/подложка – 6 Вт/°C;
  • обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока. Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения. Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды. На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight. Наглядным примером качественных SMD 3528 является продукция . Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Особенности и область применения

Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже. LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.

В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.

Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.

SMD 3528/60 led

Лента на 60 диодов имеет самый низкий световой поток — до 450 люмен. Это примерно соответствует простой лампочке на 30 Вт.

Ее мощность всего 4,8Вт/метр.

За счет этого она самая экономичная из всей линейки. При контурной подсветке потолка общей длиной до 20 метров, вам достаточно будет блока питания мощностью всего 100Вт.

При выборе других лент 2835 или 5050, мощность уже будет другой — около 300Вт.

Она очень хорошо подходит для обрамления и визуального выделения дизайнерских решений, ниш, гипсокартонных конструкций.

Ее можно применять даже внутри шкафчиков, когда нужно сделать подсветку полок.

Один из не стандартных способов применения такой маломощной ленты — это подсветка сценических костюмов.

Небольшие кусочки ленты можно спокойно запитать от батареек, и спрятав их в укромные места, подсветить неожиданным образом свой сценарный костюм для какого-либо спектакля. Хотя безусловно лента на это и не рассчитана, но возможность такая имеется.

SMD-3528 на 60 светодиодов практически не нагревается, поэтому ее можно не боясь наклеивать без алюминиевого профиля.

Не забывайте, что указанная выше мощность светового потока, зависит и от качества ленты. Если это стандарт, а не премиум класс, то один светодиод здесь может выдать максимум 3-5 люмен.

Кстати, производители лент плохого качества, иногда для того, чтобы сделать светодиоды поярче, ставят ограничивающие ток резисторы, меньшего сопротивления.

В итоге светодиод светит ярче, но срок его службы при этом сокращается в разы.

Поэтому старайтесь выбирать ленты премиум класса или элит.

SMD 3528/60 режется через каждые 5 см. В этих 5 сантиметрах содержится по 3 светодиода.

Из-за своей маломощности и малого количества диодов в одном модуле, после монтажа и подключения возможны световые пятна. То есть полоса подсветки может быть не сплошной как вам хотелось.

Чтобы этого избежать применяйте рассеиватели света.

Что представляет собой данная модель

Светодиодная лента SMD 2835 представляет собой изделие, на прорезиненной основе которого в ряд размещены светодиоды.

Для данной осветительной продукции характерен небольшой световой поток, который составляет всего 50 Лм при мощности в 0,2 ватт. Но, несмотря на такие характеристики излучаемого светового потока, она заняла выгодные позиции на рынке осветительных приборов.

СМД 2835 оснащены диодом, который имеет один кристалл. Он размещен на корпусе с габаритами 28х35мм. Стоит отметить, что такие элементы очень часто использовались в самом начале появления led-продукции в лампочках бытового предназначения. Некоторые производители на сегодняшний момент продолжают использовать такие диоды для изготовления светодиодных лент и бюджетных ламп. Сегодня плотность размещения светодиодов может составлять 30, 60, 120 штук на один метр. При этом напряжение (с плотностью диодов 30, 60, 120 и более) может быть 12 и 24V.

Говоря о производителях, хотелось уточнить, что сегодня led производится в различных странах. При этом много изделий сегодня импортирует Китай. Но покупая китайскую продукцию, особенно модели на 12 или 24V (с плотностью диодов 30, 60, 120 и более штук) следует знать, что здесь технические характеристики, нанесенные на упаковку, могут не соответствовать реальному положению дел.

Поэтому, если вы хотите купить качественную светодиодную продукцию, следует отдавать предпочтения другим производителям. Вместе с тем нельзя не отметить, что некачественная продукция китайского производства встречается только в низком ценовом сегменте. Дорогостоящие изделия из Китая отличаются такой же эффективностью работы, как и led из других стран. Поэтому запомните, что маленькая цена приравнивается к низкому качеству. Лучше отдать предпочтение более известному производителю, чем часто бегать на рынок за новой покупкой. В конечном итоге вы потратите больше сил и денег, нежели приобретя качественную, но дорогую продукцию.

Откуда столько подделок SMD 2835?

В последние несколько лет появились дешевые ленты с SMD 2835. У многих покупателей возникает закономерный вопрос: почему эффективный светодиод используется в LED-лентах низкого качества и по основным показателям часто уступает подсветке с SMD 3528? Дело в том, что на рынке появились подделки. В данном случае качественные и яркие диоды стали жертвой своей популярности. Их подделать относительно просто и выгодно, а покупатели часто готовы заказывать продукт даже по подозрительно сниженной цене.

К сожалению, контрафакт от качественного яркого диода 2835 без опыта не определить. Разницу замечают только специалисты, которые работали с разными моделями.

Какие есть виды

  • SMD светодиоды имеют несколько версий. Первыми образцами таких светодиодов являются SMD 3528 , которые значительно уступают своим последующим версиям. 5730 являются улучшением SMD 5050.
  • Существует также SMD 5730-1. Они имеют более лучше показатели. Максимальный рабочий ток составляет 350 А. пульсирующий ток – достигает 800 А. Напряжение 3.2 Вт. Световой поток 110 лм/Вт. Электро-дырочный переход может выдерживать температуру до 130 градусов.
  • Одним из главных отличием является мощность диода. У 5050 она составляет 0.2 Вт, а у SMD 5730 одна уже выше – 0.5 Вт. Сама мощность светодиодной ленты SMD 5730 1m (на один метр) является стандартной и составляет 14.4 Вт. Такая же, как и у ленты SMD 5050. На основе сверхярких диодов производятся RGB-ленты. Их можно регулировать с помощью RGB-контроллера.

Характеристики светодиодных лент на SMD 5050 с 30,60,72, и 120 светодиодами на метр

Интеерсные методы применения лент на SMD 5050

1 из 3


240 светодиодов на метр


60 светодиодов на метр


72 светодиода на метр

Наиболее распространенные ленты у покупателей — образцы с SMD 5050 чипами. За счет того, что количество кристаллов в диоде доходит до 3, то яркость их в три раза больше чем у СМД 3528 кристаллов. Ленты с большим количеством светодиодов на метр можно спокойно использовать в качестве основного освещения. Правда по моему сугубо личному ощущению это получается как-то несуразно.

Выше я представил Вам сводную таблицу, в которой свел все основные характеристики лент с различным количеством СМД 5050 на метр. Особых различий чипов на ленте 5050 по сравнению с СМД 3528 нет. Это диоды одного поколения и различие их состоит только в количестве кристаллов и соответственно размерах. Более полное различие и сравнение Вы найдете прочитав материал по основных характеристикам этих диодов. Ссылки на них я дал Выше. Вообще, мощность лент 5050 на порядок выше чем, у своих предшественников.

Теперь кратко пробегусь по лентам. У 30 диодной ленты световой поток составляет около 500 Лм. Такие ленты идеальны для использования в подсветках. По сравнению с 3528 свет более яркий и насыщенный, без слепящего эффекта. По моим, сугубо субъективным «понятиям» ничего лучше нет, чем использовать в спальне. Мощность метра такой ленты не более 8 Вт.

Согласно математике 60 чипная лента 5050 имеет мощность около 15 Вт и 1000 Люмен на метр. Хороши в местном освещении. Дизайнеры с большим удовольствием используют их в архитектурной подсветке.

Лента SMD 3528/120 led

В одном метре этой ленты, как видно из названия, содержится 120 светодиодов.

Мощность ее 9,6 Вт/м. Световой поток — 850-900 Люмен.

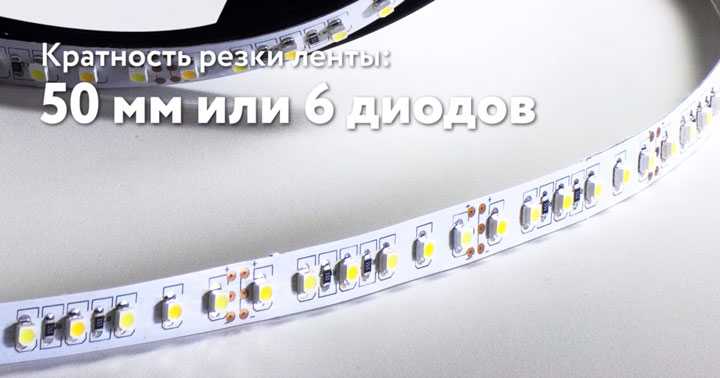

Отрезать ее можно по 5 см. Причем в этих 5см уже содержится по 6 светодиодов.

Есть варианты и с меньшей кратностью модулей — всего по 2,5см и 3 светодиода внутри.

Но опять же, все параметры (мощность, световой поток) будут отличаться у лент премиум класс и у стандарт. Отличить их между собой можно по внешнему виду.

В менее качественных стандарт лентах, светодиоды на подложке припаяны как попало.

Нет четкой симметричности в расположении.

Несмотря на относительно небольшую мощность и световой поток, эту ленту можно использовать для частичной замены основного освещения. Также ее преимуществом является частота расположения светодиодов на подложке.

Из-за этого, при подсветке создается практически сплошная, без разрывов светящаяся полоса.

Ленту на 120 диодов чаще всего используют для подсветки потолка, как матового, так и глянцевого.

Благодаря частоте расположения диодов ее можно располагать очень близко к потолку. Если у вас расстояние между ним и гипсокартоном или карнизом небольшое (не более 5см), и при этом вы не хотите, чтобы были заметны световые пятнышки, то СМД 3528/120 лучший вариант.

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Светодиодные ленты SMD 3528

На основе 3528 выпускаются светодиодные ленты LUX. Самые мощные из них способны обеспечить световой поток в 1500 Лм/м при потребляемой мощности около 20 Вт/м. Количество светодиодов в них достигает 240 шт/м, и питаются они напряжением 24 В. Самые экономичные ленты обеспечивают световой поток 300-400 Лм/м (60 светодиодов на метр) при мощности 5 Вт/м и напряжении 12 В. Широкое применение такие ленты нашли в интерьерной подсветке, например на кухне, для достижения лучших результатов led ленту используют вместе с профилем.

Ленты подключаются к сети 220v с помощью драйвера напряжением 12 или 24 В. При этом максимально допустимая длина одной ленты составляет 5 метров. При превышении этого значения ленты следует соединять параллельно, как показано ниже.

Подключение цветной ленты RGB отличается, об этом стоит почитать здесь.

Ниже представлен ролик, на котором демонстрируется один из способов подключения RGB — комплекта с функцией дистанционного управления. Комплект состоит из ленты SMD 3528, драйвера, инфракрасного блока управления и пульта ДУ.

Маркировка размерной линейки

Светодиодные ленты SMD 3528 — характеристики и виды

Конструктивно любая светодиодная лента (СЛ) представляет собой гибкую пластиковую основу с токопроводящими дорожками, на которые установлены светодиоды того или иного типа с токоограничивающими резисторами.

На фото хорошо видно, что лента разделена на группы по 3 светодиода и по одному токоограничивающему резистору – общему для всей группы. Каждая группа рассчитана на питание 12 В, и все они соединены параллельно, образуя длинную ленту.

При необходимости укоротить ленту до нужной длины мы просто отрезаем нужное количество групп (место разреза отмечено пикрограммками ножниц) и подключаем отрезок все к тем же 12 В, соблюдая полярность

Поскольку лента на фото изображена монохромной (неважно, какого цвета), то она имеет всего два пятачка для подачи напряжения: подали – все светодиоды загорелись

Если у нас лента 3528 RGB, то пятачков будет 4: один общий, трое остальных отвечают за группу светодиодов своего цвета. Сами же диоды расположены поочередно: красный, синий, зеленый, красный, синий и т. д. Подавая на соответствующий пятачок напряжение, мы можем заставить светиться только светодиоды конкретного цвета.

В зависимости от необходимой удельной мощности плотность расположения диодов на одном метре может различаться. Наиболее популярная плотность для серии SMD 3528 – 240, 120 или 60 светодиодов на метр.

Расположение светодиодов на лентах SMD3528 240, 120 и 60 led

Вполне очевидно, что создаваемый одним метром ленты первого типа световой поток будет вдвое выше светового потока второй и вчетверо выше третьей. Это необходимо учитывать при выборе ленты, перед покупкой прочитав сопроводительную документацию. Ориентироваться в выборе можно как на создаваемый одним метром ленты световой поток, так и на потребляемую метром мощность.

Степень защиты

И последняя, очень важная характеристика любой светодиодной ленты – степень ее защиты от окружающей среды.

Наиболее распространенная и бюджетная будет иметь класс IP20 (защита от проникновения предметов размерами больше 12 мм). То есть она практически не защищена ни от пыли, ни от влаги. Припаяли детальки, да так все и оставили. Вполне очевидно, что эту ленту можно использовать только в закрытых сухих помещениях или встраивать в корпус с нужным классом защиты. Отличить ее от защищенных вариантов несложно даже визуально.

Если мы собираемся организовывать подсветку, скажем, в гараже или в ванной, то придется выбрать влагозащищенную ленту, покрытую силиконом с IP65 (полная защита от пыли и струй воды с любого направления.) Подойдет она и для ландшафтной подсветки, так как может работать под дождем.

Ну и, наконец, если лента у нас будет работать в воде, скажем, подсвечивать бассейн, то должна быть в силиконовом рукаве или полностью влита в силикон. Степень защиты таких лент – IP67 (кратковременное погружение в воду на глубину 1 м) или IP68 (постоянное погружение) в зависимости от материалов и исполнения.

Об отличиях нашей ленты от SMD 5050 и лент других типов говорить смысла нет – они те же, что и у светодиодов конкретного типа. А этот вопрос мы уже разобрали.

На этом беседу о светодиодах SMD 3528 и светодиодной ленте, собранной на базе этих полупроводников, можно закончить. Теперь мы знаем их характеристики и всегда сможем выбрать подходящие для наших целей.

0%

Для каких целей ты собираешь конструкцию?

Декоративная белая подсветка.

Дежурный свет

Общее освещение.

Локальное освещение

Декоративная цветная подсветка.

Какое питание будет у конструкции?

Аккумулятор достаточно большой емкости

Бортовая сеть автомобиля

Миниатюрные аккумуляторы

Батарейки

От сети 220В.

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

  Перепройти тест!

Предыдущая
СветодиодыПараметры и технические характеристики светодиодов типоразмера SMD 3014
Следующая
СветодиодыСветодиоды серии smd 5630 – технические характеристики и виды использования

Спасибо, помогло!Не помогло

SMD 3528 RGB

В большинстве своем она монохромная. Запомните, что на основе SMD 3528 встречаются ленты RGB только такого исполнения, когда каждый отдельный светодиод отвечает за один цвет, не более.

Полноценные разноцветные RGB изготавливают только на основе больших светодиодов SMD 5050, там где можно поместить 3 кристалла в один корпус.

В RGB 3528 у вас в одном модуле из трех диодов может светиться один или два диода, а остальные будут ожидать своего цвета. Представьте себе провалы и разбежку световых пятен при этом.

разноцветная rgb лента smd 3528 синий цвет
разноцветная smd 3528/60 led зеленый цвет

Например при образовании желтого цвета будут загораться сразу два элемента — красный и зеленый, а третий диод в это время будет потухшим.

Применение

Благодаря хорошей светоотдаче, большому углу рассеивания, компактности и относительно невысокой стоимости диоды smd 2835 получили самое широкое применение в осветительной технике. Из них собирают светодиодные лампы для общего и локального освещения, их встраивают в светодиодные ленты, которая, в свою очередь, используется как для освещения, так и в декоративных целях.

Встретить smd 2835 можно в карманных фонариках и тактических фонарях. Низковольтные лампы, собранные на их базе, успешно используют автомобилисты, устанавливая их в фары и габариты вместо лампочек накаливания.

Весьма популярны эти приборы у электронщиков и дизайнеров, поскольку smd 2835 можно купить отдельно или собранными в модули различных форм, размеров и мощности.

smd диоды этой серии можно приобрести отдельно или встроенными в готовые осветительные приборы

Схема включения на 12 вольт

Прямое напряжение, на которое рассчитан светодиод 5730, составляет 3 В, поэтому непосредственно включать его в 12-вольтовую цепь нельзя. Нужен балластный резистор. Он ограничит ток в цепи и погасит излишек напряжения.

Включение единичного светодиода 5730 в цепь 12 В

Рассчитывается он по такому алгоритму:

  1. Вычисляется падение напряжения на резисторе – разность между напряжением питания 12 В и падением напряжения на диоде (3 В): Uрез=Uпит-Uled=9 В.
  2. По закону Ома рассчитывается номинал резистора: R= Uрез/Iраб, где Iраб – рабочий ток светодиода, 150 или 300 мА в зависимости от исполнения LED. Полученное значение не всегда попадет в стандартный ряд, поэтому надо выбрать ближайшее значение.
  3. Мощность резистора рассчитывается по формуле P=Uрез*Iраб. Полученное значение надо округлять в сторону ближайшего большего стандартного значения.

Включение цепочки LED 5730 в цепь 12 В

Светодиоды можно соединять в цепочку. Общее количество должно быть не более 3 – ограничение накладывает напряжение питания. Четыре и больше прибора от 12 вольт не открыть, а еще что-то должно упасть на балластном резисторе. Расчет в этом случае принципиально не отличается от вычислений при использовании одного LED, но формула напряжения на резисторе должна учитывать количество элементов:

Uрез=Uпит-N*Uled, где N=2 или 3, по количеству полупроводниковых элементов.

В расчете не учтено сопротивление светодиодов в открытом состоянии, но оно невелико, поэтому принципиально на результат не повлияет.

Результаты расчетов для всех вариантов включения светодиода 5730 в цепь постоянного напряжения 12 В собраны в таблицу.

Количество светодиодов в цепи 1 2 3
Количество кристаллов в корпусе 1 2 1 2 1 2
Сопротивление резистора, Ом 62 33 39 или 43 20 20 10
Мощность резистора, Вт 1,5 3 1 2 0,5 1

Важно! Из-за разброса параметров светодиодов, отклонения напряжения источника питания и погрешности номинального сопротивления резистора, рекомендуется после сборки замерить фактический ток через LED. При необходимости сопротивление резистора надо откорректировать в большую или меньшую сторону. Параллельное соединение цепочек LED

Параллельное соединение цепочек LED

Цепочки можно соединять параллельно, соблюдая два момента:

  1. Мощность источника питания должна выдерживать итоговую нагрузку.
  2. На каждую цепочку должен быть свой резистор. Параллельно соединять светодиоды не рекомендуется. Из-за разброса характеристик яркость свечения будет разной. При худшем варианте развития событий элементы начнут выходить из строя.

Логичный вопрос: почему не выходят из строя p-n переходы при установке двух и более кристаллов в один корпус? Ведь они тоже установлены параллельно. Ответ прост: эти элементы изготовлены в одной партии, поэтому разброс их характеристик минимален.
