Светодиоды smd 2835: технические характеристики и виды лент

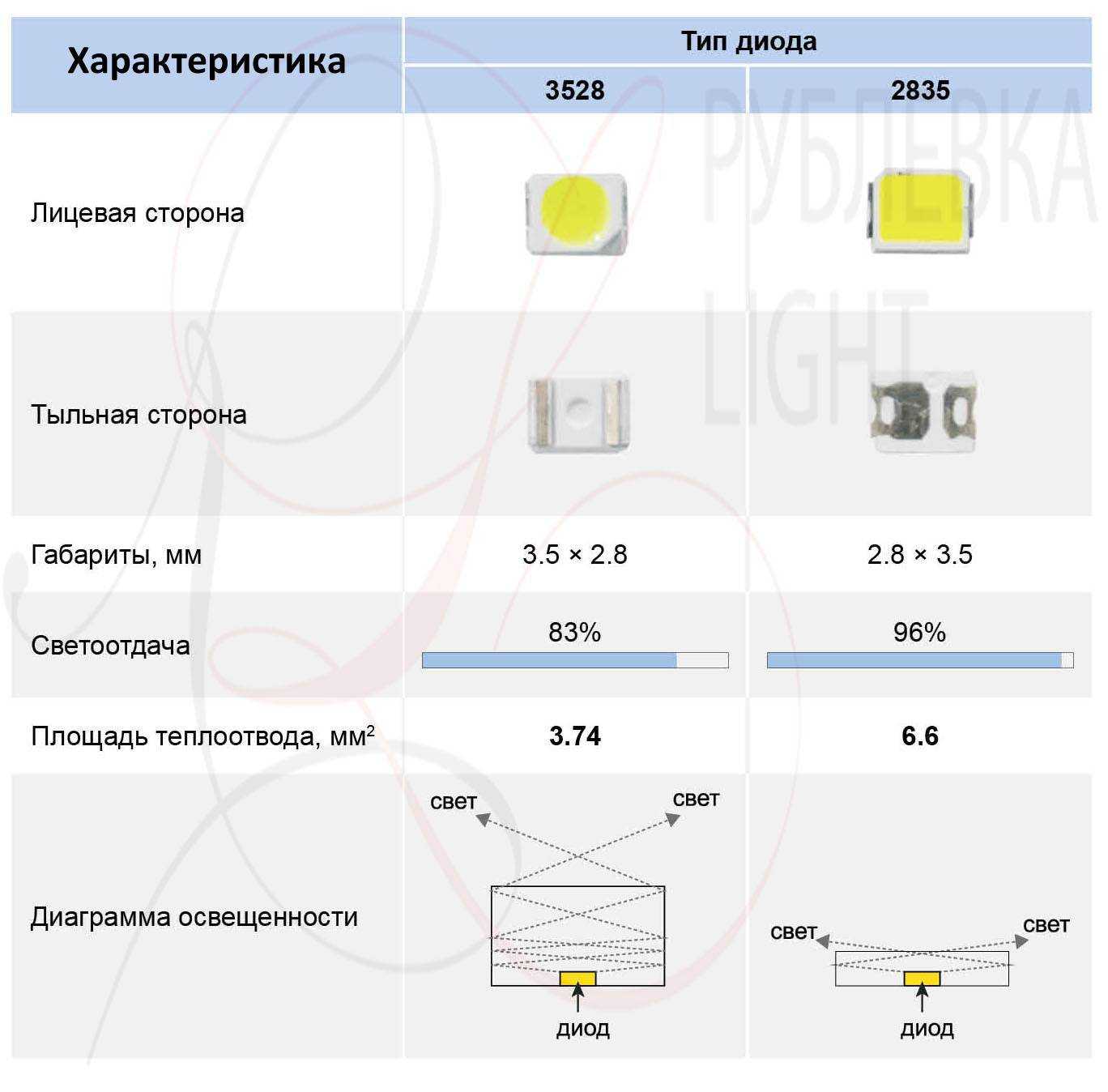

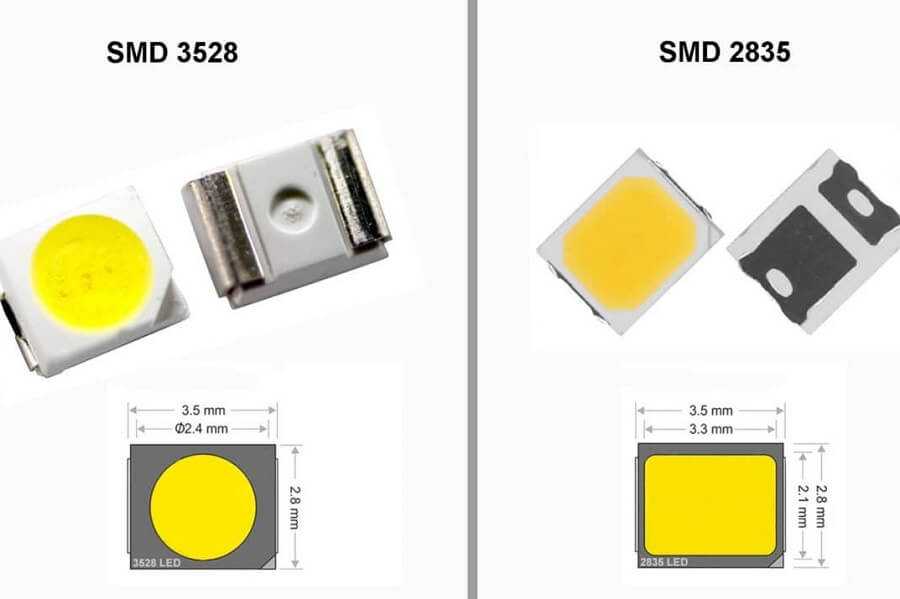

Отличие светодиодной ленты SMD2835 от 3528

Главное отличие ленты SMD2835 от SMD3528 – яркость свечения. Разница почти трехкратная в пользу изделия на SMD2835.

На выключенных лентах можно видеть светодиоды с желтыми зонами люминофора на корпусах – прямоугольными (SMD2835) или круглыми (SMD3528).

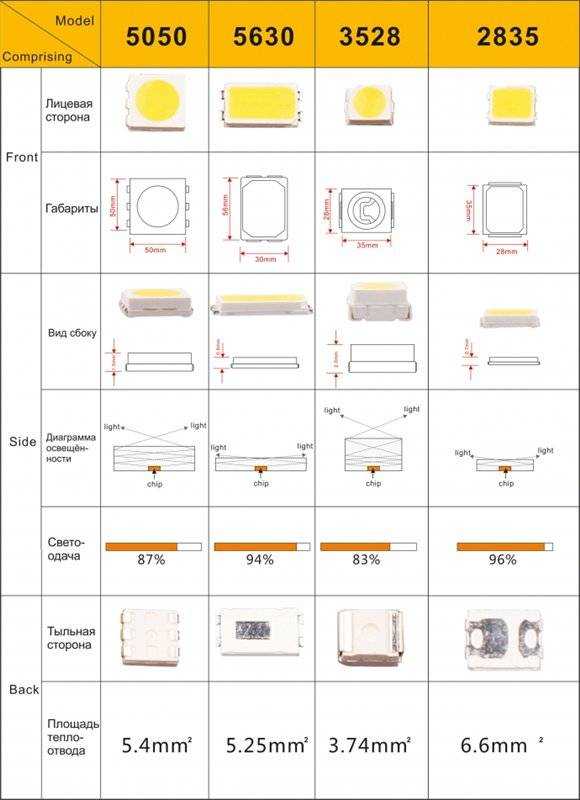

Советуем посмотреть: Отличия LED-ленты 5050 и 2835

Еще отличие – ленты SMD2835 светят только белым светом, а SMD3528 могут быть красного, желтого, зеленого и др. цветов, или RGB с изменяемым цветом. Они светят статически, не меняя величины светового потока или с регулировкой яркости и цветового оттенка. Яркость свечения регулируют ручным или электронным диммером.

Ленты гибкие и могут монтироваться на ровных и криволинейных поверхностях. Для увеличения светового потока светодиоды размещают на ленте с обычной или с увеличенной плотностью.

Еще большую яркость имеют двух-, трех-, и четырехрядные ленты. Такие изделия при работе сильно греются. Поэтому для них разработаны специальные монтажные профили из алюминия.

Светодиодная лента на диодах SMD2835.

На ленте желтые элементы – светодиоды, черные – токоограничивающие резисторы, пары коричневых полосок – места разреза ленты на автономные отрезки – «пиксели». Пары контактных площадок нужны для подпайки проводников или подключения коннекторов. На этих местах обычно помещают стилизованные изображения ножниц.

Светодиодные ленты SMD 3528 — характеристики и виды

Конструктивно любая светодиодная лента (СЛ) представляет собой гибкую пластиковую основу с токопроводящими дорожками, на которые установлены светодиоды того или иного типа с токоограничивающими резисторами.

На фото хорошо видно, что лента разделена на группы по 3 светодиода и по одному токоограничивающему резистору – общему для всей группы. Каждая группа рассчитана на питание 12 В, и все они соединены параллельно, образуя длинную ленту.

При необходимости укоротить ленту до нужной длины мы просто отрезаем нужное количество групп (место разреза отмечено пикрограммками ножниц) и подключаем отрезок все к тем же 12 В, соблюдая полярность

Поскольку лента на фото изображена монохромной (неважно, какого цвета), то она имеет всего два пятачка для подачи напряжения: подали – все светодиоды загорелись

Если у нас лента 3528 RGB, то пятачков будет 4: один общий, трое остальных отвечают за группу светодиодов своего цвета. Сами же диоды расположены поочередно: красный, синий, зеленый, красный, синий и т. д. Подавая на соответствующий пятачок напряжение, мы можем заставить светиться только светодиоды конкретного цвета.

В зависимости от необходимой удельной мощности плотность расположения диодов на одном метре может различаться. Наиболее популярная плотность для серии SMD 3528 – 240, 120 или 60 светодиодов на метр.

Расположение светодиодов на лентах SMD3528 240, 120 и 60 led

Вполне очевидно, что создаваемый одним метром ленты первого типа световой поток будет вдвое выше светового потока второй и вчетверо выше третьей. Это необходимо учитывать при выборе ленты, перед покупкой прочитав сопроводительную документацию. Ориентироваться в выборе можно как на создаваемый одним метром ленты световой поток, так и на потребляемую метром мощность.

Степень защиты

И последняя, очень важная характеристика любой светодиодной ленты – степень ее защиты от окружающей среды.

Наиболее распространенная и бюджетная будет иметь класс IP20 (защита от проникновения предметов размерами больше 12 мм). То есть она практически не защищена ни от пыли, ни от влаги. Припаяли детальки, да так все и оставили. Вполне очевидно, что эту ленту можно использовать только в закрытых сухих помещениях или встраивать в корпус с нужным классом защиты. Отличить ее от защищенных вариантов несложно даже визуально.

Если мы собираемся организовывать подсветку, скажем, в гараже или в ванной, то придется выбрать влагозащищенную ленту, покрытую силиконом с IP65 (полная защита от пыли и струй воды с любого направления.) Подойдет она и для ландшафтной подсветки, так как может работать под дождем.

Ну и, наконец, если лента у нас будет работать в воде, скажем, подсвечивать бассейн, то должна быть в силиконовом рукаве или полностью влита в силикон. Степень защиты таких лент – IP67 (кратковременное погружение в воду на глубину 1 м) или IP68 (постоянное погружение) в зависимости от материалов и исполнения.

Об отличиях нашей ленты от SMD 5050 и лент других типов говорить смысла нет – они те же, что и у светодиодов конкретного типа. А этот вопрос мы уже разобрали.

На этом беседу о светодиодах SMD 3528 и светодиодной ленте, собранной на базе этих полупроводников, можно закончить. Теперь мы знаем их характеристики и всегда сможем выбрать подходящие для наших целей.

0%

Для каких целей ты собираешь конструкцию?

Декоративная белая подсветка.

Дежурный свет

Общее освещение.

Локальное освещение

Декоративная цветная подсветка.

Какое питание будет у конструкции?

Аккумулятор достаточно большой емкости

Бортовая сеть автомобиля

Миниатюрные аккумуляторы

Батарейки

От сети 220В.

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

  Перепройти тест!

Предыдущая
СветодиодыПараметры и технические характеристики светодиодов типоразмера SMD 3014
Следующая
СветодиодыСветодиоды серии smd 5630 – технические характеристики и виды использования

Спасибо, помогло!Не помогло

Что это такое

Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. Во время процесса рекомбинации электродырочных пар появляется высокая вероятность излучения света. Из этого следует, что и сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения.

Для того, чтобы эти условия соблюдались, производятся специальные многослойные гетероструктуры. Они являются предствестниками нового периода в развитии технологии светодиодной продукции. Впервые такие образцы встраивались в металлические корпуса. Они чем-то похожи на транзисторы, со стеклянным окошком или линзой для выхода света.

Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпусы. Они трубчатой или прямоугольной формы и часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены, с целью блокировки видимого света. Более комплексные корпусы адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой. Технические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:

прямой ток (IF) – 30 мА; прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА; мощность, рассеиваемая корпусом (PD) – 100 мВт; обратное напряжение (UR) – 5В; диапазон рабочих температур (TOPR) – (-40/+65)°C; температура пайки, не более трёх секунд (TSLD) — 300°C. Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:. Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

• прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
• световой поток (Ф) – 7–7,5 лм;
• угол рассеивания — 120°;
• индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
• сопротивление перехода кристалл/подложка – 6 Вт/°C;
• обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

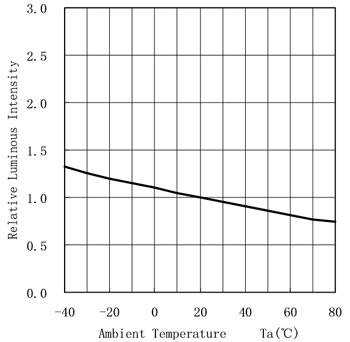

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока. Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения. Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды. На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight. Наглядным примером качественных SMD 3528 является продукция . Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Ленты из 72 SMD 5050 на алюминиевой плате

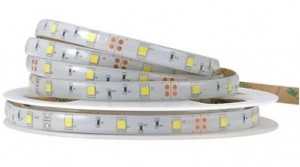

Светодиодная лента SMD 5050 на 72 чипа

1 из 2

Еще один из интересных типов 5050 смд лент, о которых стоит рассказать — ленты с 72 диодами на метр. Попались мне на глаза не так давно, но заинтересовали сразу. Мощность метрового отрезка составит порядка 15 Вт. Аналоги люминесцентных ламп 20 Вт ( 18 Вт ), только размер метровый)). Данные типы лент в основном выпускают в жестком исполнении и гибкую практически нереально найти с таким количеством диодов. С другой стороны лентой их уже трудно назвать, т.к. это полноценные источники освещения на алюминиевых платах. Большой плюс такого типа «лент» — простота монтажа и теплоотвод.

Реальная мощность китайских светодиодов

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Про отличие по внешним признакам хороших от плохих читайте «Полные характеристики светодиодов«.

	Китайские 5630, 5730 тип №1	Китайские 5630, 5730 тип №2	Китайский 5050
Мощность	0,09W	0,15W	0,1W
Яркость	7 лм	12 лм	8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Сфера применения

Как видите, светодиодная лента SMD-5050 с 60 или более светодиодами на погонный метр обладает очень большим количеством преимуществ и незначительным списком недостатков.

Такое количество плюсов привело к тому, что ленточка может похвастаться очень большой сферой использования. Так, эту LED-ленту монтируют в:

• салонах автомобилей;
• на днищах и багажниках автомобилей;
• различных рекламных конструкциях и баннерах;
• витринах и вывесках магазинов;
• водных сооружениях;
• архитектурных зданиях;
• интерьерном оформлении напольных, потолочных и стеновых площадей;
• мебели и арках.

Стоит также отметить, что сфера и способ ее применения зависит от величины вашей фантазии.

Технические характеристики

Подключенная светодиодная лента

В дальнейшем мы остановимся на разновидностях и технических характеристиках этой LED-ленты. На сегодняшний день светодиодная лента 5050 выпускается в трех разновидностях. Каждая разновидность отличается количеством светодиодов на погонный метр.

Так, в магазинах продают LED-ленты с 30-ю, 60-ю и 120-ю светодиодами.

Конечно, количество диодов напрямую влияет на мощность ленты светодиодного типа, которая продается под названием SMD-5050. Стоит отметить, что производители не указывают общую мощность, а указывают количество ватт на один погонный метр.

Полезный совет: если нужно подсчитать общее количество ватт ленточки, нужно перемножить количество ее метров на мощность одного метра.

Те модели, которые предусматривают наличие 30-ти светодиодов на один метр, имеют мощность 7,2 ватта на один метр. При этом 30 диодов могут создать такой световой поток, который может иметь от 160 до 240 люмен.

Светодиодная лента или LED-лента SMD-5050, которая имеет 60 светодиодов, обладает мощностью в 14,4 ватта на погонный метр. Стоит отметить, что данный вид пользуется наибольшей популярностью.

Если LED-лента SMD-5050 подает цветной свет, то световой поток может иметь от 320 до 480 люмен на погонный метр. В случае создания белого света один метр ленточки может дать свет, который имеет от 610 до 1000 люмен.

Также много людей предпочитает светодиодную ленту, в которой на одном метре находится 120led. Такой источник световых лучей имеет несколько иной вид. Так, он характеризируется наличием двух рядов светодиодов.

В результате один погонный метр обладает мощностью, которая равняется 28,8 ваттам. Как уже отмечалось, наша LED-лента может создавать как белый, так и цветной свет.

Полезный совет: в случае использования ленты с цветными светодиодами, кроме блока питания нужно покупать контроллер и специальные коннекторы. Контроллер позволяет проводить управление работой светодиодов, что обеспечивает подачу света разных цветов.

Что касается температурного режима, то SMD-5050 может работать тогда, когда температура не опускается ниже -40 градусов Цельсия и не превышает +60 градусов Цельсия.

Некоторые производители отмечают, что верхний предел может равняться и 80-ти градусам. Однако такие LED-ленты являются редкостью. SMD-5050 может быть защищенной от влаги, а может и не иметь такой защиты.

Во втором случае она обозначена маркировкой IP20. Такая маркировка свидетельствует о том, что светодиодную ленту не следует использовать в помещениях с высоким уровнем влажности.

Светодиодная лента с силиконовой защитой

О наличии защиты от воды свидетельствуют маркировки IP65, IP67 и IP68. Ленты SMD-5050 с маркировкой IP65 обладают односторонней защитой от воды. Эта защита сделана из силикона. Он покрывает каждый «электронный» компонент.

Другие две маркировки обозначают наличие двухсторонней защиты от воды.

Как уже отмечалось, большинство лент SMD-5050 для своей работы требует 12 вольт. Но есть исключения. Так, некоторые производители выпускают и светодиодную ленту SMD-5050, которая питается напряжением в 220 вольт.

Она подключается к общей электросети через специальный коннектор. Также для ее эксплуатации нужно покупать адаптер подключения, который имеет диодный мост.

Рассмотрим типы светодиодов

Чтобы рассчитать, какой ток или сколько ампер будет потреблять диодная лента, необходимо в первую очередь знать тип ее чипа. На сегодняшний день чипы различаются по мощности. Рассмотрим наиболее популярные модели чипов:

3528. Это самая первая продукция, появившаяся на рынке. Они не такие мощные, как более поздние модели, но при этом экономные;

Диодный чип 3528

5050. Это чипы уже нового поколения. Для них характерна большая мощность. Лента содержит в своем составе меньше светодиодов в одном метре.

Диодный чип 5050

Какой ток будет потреблять led-лента зависит в первую очередь не столько от вида чипа, сколько от плотности расположения светодиодов на изделии на 1 м ее длины. Для того чтобы выяснить, сколько диодов расположено в 1 м нужно знать тип чипа, марку led, а также иметь под рукой следующую таблицу. Данные приведены для изделий на 12 вольт.

Количество диодов в одном метре

Как видим из таблицы, в 1 м изделия с чипом 3528 могут быть размещено 30, 60 или 90, и 120 диодов. Встречаются даже модели на 12 вольт, где в установлены 240 штук светодиодов. Наиболее часто встречаются изделия 3528 на 12 вольт с 60 диодами в одном метре длины. Диодная лента с чипами 5050 имеет четыре разновидности, которые делятся в зависимости от количества светодиодов в 1 м. В таблице приведены значения того, какой ток будет потреблять осветительное изделие при размещении в 1 м 30 или 60 диодов. Такие осветительные приборы применяются для подсветки домашних помещению Но есть еще модели, имеющие в 1 м 72 и 120 штук. С их помощью подсвечивают витрины магазинов, рекламные щиты и здания.

Наружная подсветка зданий

Кроме этого в таблице приведен такой важный параметр, как потребляемый ток (ампер) для различной длины (1,2,3,4 и 5 метров). Для приборов с длиной в 5 м данный показатель составит один ампер. Это таблицей очень удобно пользоваться, когда подсветка имеет точное количество метров (например, 4 или 5 метров). В таком случае расчет такого параметра, как потребляемый ток будет достаточно простым.

Правила подключения

Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента (подробнее про расчет резистора для светодиода).

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Светодиоды 5050 — схема включения

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

В настоящее время светодиоды уверенно вошли в жизнь современного человека. С их помощью выполняется искусственное освещение помещений и элементов строительных конструкций, подсветка архитектурных форм и различных сооружений. С появлением светодиодов серии smd 5630, отличающихся более мощной светоотдачей и мощностью, возможностей использования стало еще больше.

Методы диагностики

Простейшим способом, которым чаще всего пользуют радиолюбители, является проверка светоизлучающих диодов мультиметром на работоспособность при помощи щупов. Способ удобен для всех типов светоизлучающих диодов, независимо от их исполнения и количества выводов. Установив переключатель в положение «прозвонка, проверка на обрыв», щупами касаются выводов и наблюдают за показаниями. Замыкая красный щуп на анод, а черный на катод исправный светодиод должен засветиться. При смене полярности щупов на экране тестера должна оставаться цифра 1.

Для точной проверки многоцветных LED с несколькими выводами необходимо знать их распиновку. В противном случае придется наугад перебирать выводы в поисках общего анода или катода. Не стоит бояться тестировать мощные светодиоды с металлической подложкой. Мультиметр не способен вывести их из строя, путём замера в режиме прозвонки.

Проверку светодиода мультиметром можно выполнить без щупов, используя гнёзда для тестирования транзисторов. Как правило, это восемь отверстий, расположенных в нижней части прибора: четыре слева для PNP транзисторов и четыре справа для NPN транзисторов. PNP транзистор открывается подачей положительного потенциала на эмиттер «Е». Поэтому анод нужно вставить в гнездо с надписью «Е», а катод – в гнездо с надписью «С». Исправный светодиод должен засветиться. Для тестирования в отверстиях под NPN транзисторы нужно сменить полярность: анод – «С», катод – «Е». Таким методом удобно проверять светодиоды с длинными и чистыми от припоя контактами

При этом неважно, в каком положении находится переключатель тестера. Проверка инфракрасного светодиода происходит также, но имеет свои нюансы из-за невидимого излучения. В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц

При смене полярности на экране должна быть единица

В момент касания щупами выводов рабочего ИК светодиода (анод – плюс, катод – минус) на экране прибора должно высветиться число около 1000 единиц. При смене полярности на экране должна быть единица.

Для проверки ИК диода в гнёздах тестирования транзисторов дополнительно придётся задействовать цифровую камеру (смартфон, телефон и пр.) Инфракрасный диод вставляют в соответствующие отверстия мультиметра и сверху на него направляют камеру. Если он в исправном состоянии, то ИК излучение будет отображаться на экране гаджета в виде светящегося размытого пятна.

Проверка мощных SMD светодиодов и светодиодных матриц на работоспособность кроме мультиметра требует наличия токового драйвера. Мультиметр включают последовательно в электрическую цепь на несколько минут и следят за изменением тока в нагрузке. Если светодиод низкого качества (или частично неисправный), то ток будет плавно нарастать, увеличивая температуру кристалла. Затем тестер подключают параллельно нагрузке и замеряют прямое падение напряжения. Сопоставив измеренные и паспортные данные из вольт-амперной характеристики можно сделать вывод о пригодности LED к эксплуатации.

Блок питания

Блок питания покупается, основываясь на уже выбранных RGB ленте и контроллере.

В
первую очередь проверяйте какого напряжения у вас лента:

5V (для подключения через USB)

12V

24V

Наибольшее
распространение получили 12 вольтовые варианты.

Очень
важно, чтобы лента, контроллер и блок питания были рассчитаны на одно и то же
напряжение. Иначе ничего работать не будет!

Иначе ничего работать не будет!

Зачастую контроллеры бывают универсальными, рассчитанными сразу на несколько напряжений.

Но и здесь есть свои подводные камни. Какие именно, говорится вот в этой статье.

В выборе блока питания самое главное правильно подобрать его мощность.

Для этого мощность 1 метра RGB ленты нужно умножить на ее общую длину.

А далее просто прибавить сверху 30%. Блоки всегда нужно выбирать с небольшим запасом.

Чтобы ваш блок прослужил долго (а он всегда является расходником), следует учесть еще некоторые моменты, никак не связанные с его мощностью.

Об этом более подробно говорится вот здесь.

Ну и в оконцовке можете ознакомиться с одной из самых популярных RGB лент в соотношении цена-качество.

Подробнее

Если вы не ограничены бюджетом и хотите по настоящему качественную подсветку, то присмотритесь к лентам от брендов Arligth и SWG — ТЫЦ.

Сразу предупреждаю, порядок цен здесь уже совершенно другой .

Параметры и характеристики видов

Светодиоды SMD 3528  изготавливаются на основе  InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат). У большинства кристаллов этого типа индекс передачи цвета 60-80 Ra, а диапазон цветовой температуры 3000-7500 К. Это выше чем у более крупных SMD 5328. Световой поток генерируется от 5 до 11 Лм.

Светоотдача составляет 40 Лм/Вт, что делает эти LED крайне эффективными для освещения небольших областей. Никакого теплоотвода не предусмотрено, так как кристаллы неплохо справляются с повышенными температурами.  Угол рассеивания составляет 90 градусов, а область светоизлучения 4-5 мм.

Наиболее комфортными температурами считаются показатели от -40 до +85. И если с превышением верхней границы обычно никаких проблем не возникает, то слишком низкие температуры способны привести кристалл в негодность.

При производстве изделия подвергаются бинированию – установке бин-кода, определяющего цветность, температуру и координаты освещения. Некоторые производители сопровождают свои товары специальными диаграммами цветности.

В процессе работы рассеиваемая мощность составляет 100 мВт, при прямом напряжении около 3 В. Устройства функционируют с током, не превышающим 25 А.

Ниже перечислены технические характеристики  светодиодов SMD 3528 с разными цветовыми гаммами. Для удобства представлены графики рабочих значений.

Красный светодиод

Красный свет

Технические характеристики красного светодиода:

Характеристики красного светодиода

Вольт-амперная характеристика красных диодов:

ВАХ красных светодиодов

Желтый светодиод

Желтый свет

Технические характеристики желтого LED:

Характеристики желтого светодиода

Вольт-амперная характеристика желтых диодов:

ВАХ желтых светодиодов

Зеленый

Зеленый свет

Технические характеристики зеленого LED:

Характеристики зеленого светодиода

Вольт-амперная характеристика зеленых диодов:

ВАХ зеленых светодиодов

Синий

Синий свет

Технические характеристики синего диода:

Характеристики синего LED

Вольт-амперная характеристика синих диодов:

ВАХ синих светодиодов

Белый

Белый свет

Технические характеристики белого диода:

Характеристики белого светодиода

Вольт-амперная характеристика белых диодов:

ВАХ белых светодиодов

Белые СМД представлены на рынке двумя разновидностями:

• холодный свет;
• теплый свет.

Отличия заключаются в составе спектра излучения.
