SMD светодиоды, характеристики, отличия популярных серий

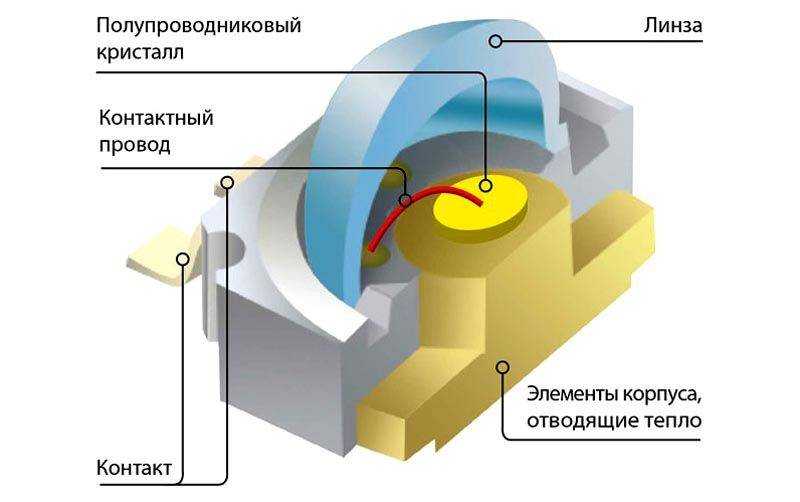

Конструкция прибора

Эти светодиоды в базовом оснащении защищены от перегрева. Стандартные размеры, форма и расположение выводов упрощают монтаж с применением средств автоматизации. Такой подход позволяет применять современные производственные технологии, снижать издержки.

2835 SMD LED: параметры, особенности применения

В маркировке светодиодов зашифрованы размеры. 2835 SMD – это 2,8 мм глубина и 3,5 мм ширина по максимальным габаритам корпуса

Этот прибор создан с применением полимерных материалов, которые отличаются стойкостью к высокотемпературным воздействиям. Они без повреждений выдержат +240°С. Но такие экстремальные режимы следует исключить, чтобы не повредить полупроводниковый кристалл. Типовая деградация в качественных изделиях этой серии не превышает 5% за 3 тыс. часов. Особенность. Этой серии являются увеличенные габариты контактных элементов для ускорения отвода тепла.

Технические характеристики SMD 2835 приведены в таблице:

Параметр	Ед. измерения	Величина (диапазон)
Высота корпуса	мм	0,8
Ток потребления	мА	25; 60; 150; 300
Мощность кристаллов	Вт	0,09; 0,2; 0,5; 1
Падение напряжения	В	3,2

Бытовые лампы

Хорошие технические характеристики светодиода 2835 дополнены демократичной стоимостью. Эти приборы применяют для изготовления недорогих светильников, светодиодных лент.

Характеристики светодиодов 5050

Конструкция и особенности подключения выводов

Изделия этой серии отличаются хорошими показателями при компактных размерах. Именно на их основе в свое время были созданы первые специализированные лампы для автомобильной техники, светодиодные ленты. Разработчикам удалось разместить в небольшом корпусе три кристалла, которые при потреблении 1 Вт способны обеспечить световой поток до 80 лм.

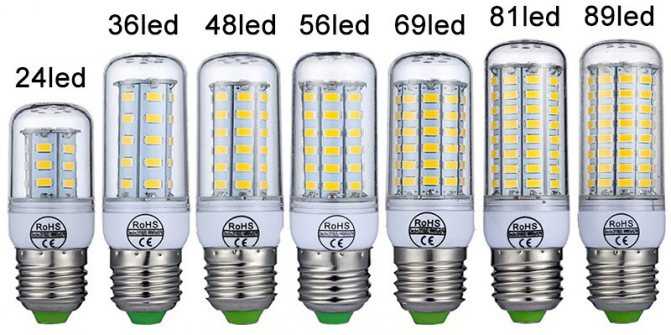

Из этих компонентов были созданы первые «кукурузы», которые полноценно заменяли традиционные лампы накаливания мощностью 80-100 Вт

Уровень деградации за 3 тыс. рабочих часов в этих изделиях был снижен на 20% по сравнению с предыдущим примером (серия 2835). В отдельных модификациях стали применять диоды разных цветов комбинации R-G-B. Применив соответствующие контроллеры, можно организовать раздельное управление работы кристаллами.

Параметр	Ед. измерения	Величина (диапазон)
Индекс CRI (цветопередача)	Ra	80-90
Ток потребления	мА	20*3=60
Мощность кристаллов	мВт	210
Падение напряжения	В	3,3
Угол свечения	градусы	125
Световой поток	лм	18

Светодиоды SMD 5730: характеристики, важные нюансы

Эти приборы – развитие популярной серии 5050. В таблице приведены средние данные по изделиям известных брендов с применением цветовой температуры кристаллов на уровне 6 тыс. Кельвинов.

Параметр	Ед. измерения	Величина (диапазон)
Световой поток	лм	55
Ток потребления	мА	150
Мощность кристаллов	мВт	210
Падение напряжения	В	3,4
Угол рассеивания	градусов	120

Заметно увеличен световой поток, мощность. Улучшен теплоотвод. Деградация при контрольном времени 3 тыс. часов не превышает 1%. Эти приборы можно применять в схемах с питанием импульсным током (до 170 мА).

Размеры светодиодов разных серий

Мощные светодиоды Cree

Если понадобились сверхяркие светодиоды 3 Вольта надо обратить внимание на продукцию этого производителя из США. Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов

Под брендом Cree выпускают мощные источники света для автомобилей, проекторной техники, стационарных и переносных прожекторов

Характеристики светодиодов Cree серии XM-L:

Параметр	Ед. измерения	Величина (диапазон)
Световой поток	лм	165-300 (максимум- выше 1000 лм)
Ток потребления (номинальный)	мА	700
Мощность	Вт	2
Индекс CRI (цветопередача)	Ra	80-90
Падение напряжения при токе	В/мА	2,9/700; 3,1/1500; 3,35/3000
Угол свечения	градусов	125
Рабочая температура	°C	От -40 до +85

Улучшенные характеристики светодиодов XHP35 подходят для изготовления мощных фонарей

Эти приборы рассчитаны на максимальный ток потребления до 1050 мА, мощность – до 13 Вт. Падение напряжения составляет 11,3В при 350 мА. Коэффициент CRI более 90 обеспечивает отсутствие искажений в цветопередаче.

Для получения таких характеристик сверхяркие светодиоды данной серии были созданы по специальной технологии. Мощное излучение с равномерным распределением в спектре обеспечивают 4 области в одном кристалле. Такое решение позволило уменьшить размеры, увеличило прочность конструкции, устойчивость к механическим воздействиям.

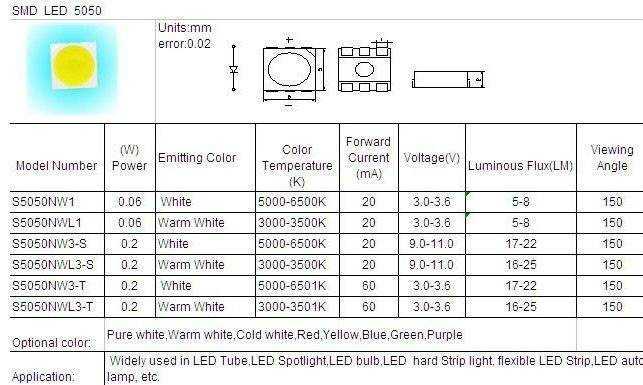

Технические характеристики SMD 5050 (datasheet)

SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

Тип свветодиода	Цвет свечения	Размер, мм	Световой поток, Лм	Угол, град.	Ток, мА	Напряжение, В
LED-WW-SMD5050	Белый теплый	5,0 x 5,0	10,0-12,0	120-140	3 x 20	3,2-3,4
LED-CW-SMD5050	Белый
LED-B-SMD5050	Синий	2,0-2,5
LED-G-SMD5050	Зеленый	8,0-8,5
LED-Y-SMD5050	Желтый	4,5-5,0	1,9-2,2
LED-R-SMD5050	Красный
LED-RGB-SMD5050	RGB	1,6	120-140	20	1,6-2,0
2,5	20	2,8-3,2
0,6	20

Технические характеристики

При отсутствии критических перепадов напряжения в сети и стабильной температур в интервале 18-22°С светодиод 5730 излучает световой поток 110 люмен при затратах мощности 1,1 Вт в час. Сила тока при стабильных показателях составляет 350 мА, в импульсном режиме – 800 мА.

LED-лампы для стандартного цоколя и работе от электросети 220 В

Температура воздуха в помещении, где работают источники, имеет критическое значение для величины тока и интенсивности светового потока. Ввиду большой мощности светодиодов монтировать их можно только в алюминиевые профили, отводящие тепло. Если не предусмотреть теплоотводящее основание, кристаллы начнут перегреваться, световой поток уменьшится и лампа перегорит. Для этих же целей в конструкции предусмотрен радиатор для теплоотвода.

Некоторые производители экономят на установке хороших радиаторов, снижая тем самым себестоимость продукции, что ударяет по качеству осветительных приборов. Радиатор рассчитан на максимальную рабочую температуру 65°С, чего достаточно для сохранения интенсивности потока в 50-70 люмен и корректной работы.

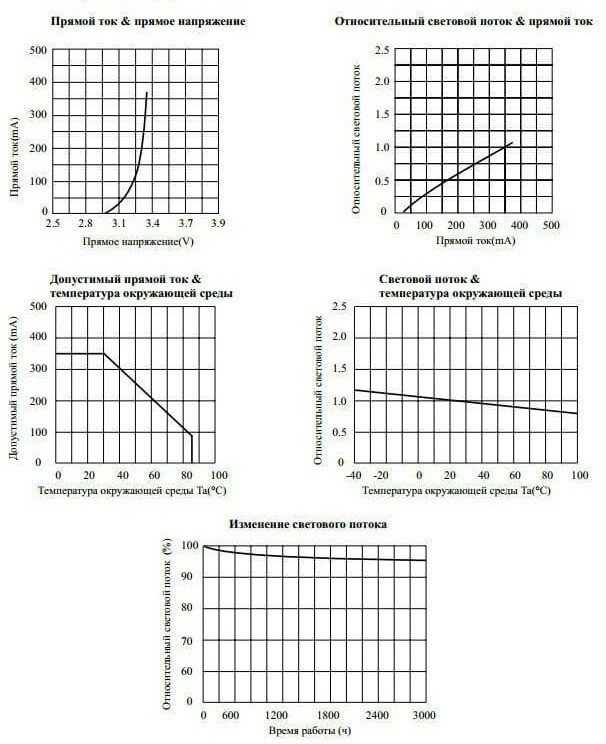

На диаграмме взаимодействия тока, напряжения и температуры на световой поток видно, как изменяется последний соответственно изменению рабочих параметров.

Диаграммы

Для сохранения кристаллов светодиода 5730 прямоток не должен превышать значения в 170 миллиампер – с одной стороны это уменьшит интенсивность относительного потока до 50 лм, с другой обеспечит длительный срок эксплуатации. Можно увеличить это значение и до 350 мА, чтобы интенсивность света достигла максимального значения 11 лм, но в этом случае должен быть либо мощный радиатор у кристалл либо отрицательная температура в помещении, чтобы кристалл успевали охлаждаться.

Технические особенности осветительного прибора

По спектрофотометрической (цветовой) температуре, измеряющейся в кельвинах, светодиоды 5730 делятся на 4 группы, охватывающие весь спектр излучения:

теплый желтый – 3000-4000 K;
нейтральный – 4300-4800 K;
чистый белый – 5000-5800 K;
холодный голубой – 6000-7500 K.

Спектр излучения света

Светодиод SMD 5630: характеристики, конструкция, применение

Светодиод SMD 5630 представляет собой чип, обладающий высокой теплопроводностью, большим сроком эксплуатации, низким тепловым сопротивлением. Данный полупроводниковый прибор устойчив к температурам и вибрациям. Благодаря своим характеристикам нашел применение в коммерческом и бытовом освещении.

Конструкция

Конструктивно светодиод smd 5630 представляет собой планарный элемент с габаритными размерами 5,6 мм х 3,0 мм х 0,8 мм. Внутри корпуса из термоустойчивого пластика располагается мощный кристалл.

Имеет 4 вывода, как показано на рисунке. Анод, то есть положительный электрод, обозначен цифрой 4, катод, соответственно, цифрой 2. Другие выводы элемента не задействованы.

С задней стороны корпуса приделана теплоотводящая подложка, размерами 1,7 мм х 1,25 мм (5).

Выводы имеют размеры 0,8 мм х 0,9 мм. Внимательно соблюдайте полярность при монтаже светодиода. Поверхность кристалла защищена рассеивающей линзой из силиконового компаунда.

Технические параметры

Характеристики светодиода 5630, естественно, зависят от производителя. Если вы покупаете продукцию проверенных брендов, таких как Cree, Philips или Osram, то можете не переживать о том, чтобы заявленные параметры соответствовали действительности.

Но, конечно, цена у таких светодиодов будет гораздо выше, чем у их китайских аналогов

Поэтому, обратите внимание, покупая товар неизвестного бренда, лучше возьмите большее количество, чем вам надо по расчетам освещенности

На графике изображена вольт-амперная характеристика качественного LED при температуре окружающей среды 25°С.

Теперь обозначим пределы, в которых находятся основные технические параметры LED 5630:

мощность – 0,5–1,1 Вт;
прямое напряжение – 3-3,8 В;
рабочий ток – 150 мА;
импульсный ток – до 400 мА;
световой поток – 40-60 лм;
рабочая температура -25+85°С;
угол рассеивания — 120°
температура хранения – 40+100°С;
индекс цветопередачи – 80-90 Ra;
срок эксплуатации – 25000-30000 часов.

Цветовая температура светодиода может быть: теплый белый (2700-3500 К), нейтральный белый (3500-5000К) и холодный белый (5000-6400К). А также данные LED выпускаются в синем, янтарном, голубом, оранжевом, желтом и зеленом цвете.

Особенности применения

Светодиоды smd 5630 считаются одними из самых распространенных форм-факторов в своем семействе. Они отличаются своими хорошими показателями эффективности, поэтому широко применяются в светодиодных лампах. А также выпускается большое количество LED лент на их основе.

Посмотрите видео обзор ленты на базе LED 5630. Вы сможете оценить светоотдачу и компактный вид устройства с использованием описанного полупроводникового прибора.

Данные светодиоды часто используются для индикаторной подсветки в автомобиле, для освещения витрин в магазинах и для интерьерных решений в квартире. В то же время, светодиоды 5630, за счет использования в них сверхъяркого кристалла позволяют применять их для уличного освещения, как декоративного, так и прикладного толка.

И еще кое-что об использовании LED smd 5630. Светодиод предназначен для поверхностного монтажа на печатную плату. При пайке соблюдайте следующие рекомендации. При работе паяльником его температура не должна превышать 260°С и касание не должно быть дольше 10 секунд. В случае пайки оплавлением используйте низкотемпературную паяльную пасту.

На рисунке показаны размеры площадок для напайки и полезные сведения для разводчика плат.

Обобщая все вышесказанное, можно сделать вывод, что светодиоды 5630 устойчиво заняли свое место на рынке светодиодной продукции. Высокие показатели яркости допускают их использование в разных осветительных устройствах. А выбор качественных LED обеспечит вам надежную службу любого осветительного прибора, который вы создадите на их основе.

Мощность RGB светодиодной ленты

RGB светодиодные ленты могут быть достаточно яркими для достижения необходимого светового эффекта, но конкурировать с монохромными LED лентами они все же не могут. Указываемая мощность RGB ленты может быть получена только при включении сразу всех цветов на полную мощность, т.е. при включении сразу всех трех каналов цветов: красного, зеленого и синего. При включении одного канала мощность будет примерно в три раза меньше.

Если сравнивать SMD RGB 5050 светодиод с таким же монохромным светодиодом, то с применением последнего получится более яркая лента конкретного цвета за счет большей мощности кристалла.

Общее устройство и принцип работы SMD светодиодов

Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.

Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).

Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.

Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.

Параметры и технические характеристики светодиода 5630 SMD LED

Все популярней становится яркая светодиодная лента 5630. Произведена по последним технологиям, совмещает в себе оптимальное количество мощности и потока света. Монтаж ленты предусматривает изучение некоторых нюансов, способствующих получению долговечного освещения.

Технические характеристики и параметры

Светодиодная лента smd 5630 представлена микросхемой, что устойчива к температурам и пульсациям. Обладает обширным ракурсом осмотра, малогабаритным объемом. Невзирая на снижение контактной площадки кристалла, светящееся течение получилось сберечь, оно соответствует 40 Лм.

Верхняя площадь кристалла находится под рассеивающей линзой, которая сделана из прочного силиконового компаунда.

Лампы в smd 5630 состоят из 42 компонентов, изнутри находится ресурс питания на балластовом конденсаторе. Устройство с четырьмя выходами, то только два из них задействованы. На нижней стороне установлена теплоотводящая подложка.

При покупке надо удостовериться, что устройство испытано и безопасно для эксплуатации.

Если покупается лента 5630 неизвестной ТМ, то надо взять большее количество полос, чем требуется. Ток, при этом, подается ниже заявленного. Это поможет избежать быстрого деформирования элементов.

Полная характеристика ультрафиолетовых светодиодов и лент.

Цветовая температура имеет различные показатели в зависимости от подаваемого света: теплый – до 3000 К, нейтральный – до 4500 К, холодный – до 6500 К.

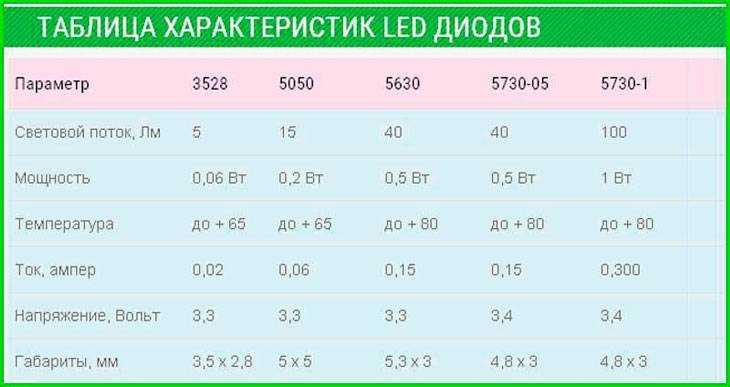

В таблице приведены основные характеристики полосы 5630 в сравнении с другими лед источниками.

На рисунке представлена схема параметров светодиода 5630 smd led:

Область применения

Светодиоды 5630 smd led применяются в разных световых приборах: рекламные стенды, витрины магазинов, подсветка в салоне машины, растровые осветительные приборы, дизайнерские решения домов, квартир, декоративное, наружное применение.

Применение таких источников позволяет значительно снизить потребление энергии, при этом не требуются затраты при обслуживании устройства.

Светодиоды 5630 – самая распространенная форма среди подобных материалов. Имеет отличные характеристики эффективности, поэтому широко распространено их применение в светодиодных лампах.

Как правильно подключить RGB ленту: пошаговая инструкция.

Мощность лент

Мощность полосы маркирована на ней. Если записи нет, то понадобится произвести подсчет количества диодов на протяжении метра.

Оригинальная лента содержит светодиод мощностью близкой к 0,5 Вт.

Но такие показатели редкость, так как рынки переполнены китайским товаром. В них диод низкого качества и чаще мощностью в 0,15 Вт.

В таблице приведено сравнение мощности 5630 с другими типами:

Монтаж светодиодных лент

Монтаж светодиодной полосы 5630 проводится на теплоотводящей площади, только тогда обеспечится долговечность конструкции. Для теплоотвода можно использовать алюминиевую полосу, профиль.

Для монтажа потребуется: светодиодная полоса, адаптер, коннекторы, диммеры.

Для подключения не нужны особые навыки, его можно провести самостоятельно.

Продается лента длиной 5 метров в упаковке. Перед установкой надо извлечь полоску из упаковки и удостовериться в ее целостности.

На плате указывается мощность питания (12 В, 24 В, 36 В). Надо провести данное соответствие с источником питания. Мощность источника должна превышать мощность полосы на 25 процентов.

Место для подключения должно располагаться в доступности к подключению в сеть на 220 В.

Если проводить надо не целую ленту, то она нарезается строго по маркированным местам. Такие части соединяются коннекторными разъемами.

Площадь, на которую предполагается производить монтаж, тщательно очищается от пыли и загрязнений. Оборотная сторона полоски содержит клеевое основание, защищенное пленкой. Пленка снимается, полоса прикладывается к плоскости и прижимается.

Как правильно установить подсветку из светодиодной ленты под натяжной потолок.

Надо избегать перегибов ленты и повреждений токовых площадок.

Прикрепленная лента нуждается в подключении к адаптеру, при этом соблюдается полярность.

Если потребуется пайка, то стоит учесть, что температура паяльника не должна превысить 260 градусов, прикосновение должно длиться не более 10 секунд. Если пайка идет оплавлением, то применяется низкотемпературная паста.

Интересное видео по теме:

В заключение

Светодиоды 5630 SMD LED устойчиво держат позиции на рынке диодной продукции благодаря своим техническим характеристикам. Яркость позволяет применять в различных светильниках. Если куплена качественная лента, то осветительное устройство прослужит долговечно.

Вопрос раскрыт? Оставьте комментарий, поделитесь информацией с друзьями в соцсетях.

Параметры и характеристики видов

Светодиоды SMD 3528 изготавливаются на основе InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат). У большинства кристаллов этого типа индекс передачи цвета 60-80 Ra, а диапазон цветовой температуры 3000-7500 К. Это выше чем у более крупных SMD 5328. Световой поток генерируется от 5 до 11 Лм.

Светоотдача составляет 40 Лм/Вт, что делает эти LED крайне эффективными для освещения небольших областей. Никакого теплоотвода не предусмотрено, так как кристаллы неплохо справляются с повышенными температурами. Угол рассеивания составляет 90 градусов, а область светоизлучения 4-5 мм.

Стоит отметить, что итоговая яркость света очень сильно зависит от температуры. Эксплуатация при температурах от +60 способна снизить яркость на 10%, а превышение границы в 80% станет причиной снижения яркости на 25%

Это одна из причин, почему полупроводниковым приборам важно охлаждение

При производстве изделия подвергаются бинированию – установке бин-кода, определяющего цветность, температуру и координаты освещения. Некоторые производители сопровождают свои товары специальными диаграммами цветности.

В процессе работы рассеиваемая мощность составляет 100 мВт, при прямом напряжении около 3 В. Устройства функционируют с током, не превышающим 25 А.

Ниже перечислены технические характеристики светодиодов SMD 3528 с разными цветовыми гаммами. Для удобства представлены графики рабочих значений.

Красный светодиод

Красный свет

Технические характеристики красного светодиода:

Характеристики красного светодиода

Вольт-амперная характеристика красных диодов:

ВАХ красных светодиодов

Желтый светодиод

Желтый свет

Технические характеристики желтого LED:

Характеристики желтого светодиода

Вольт-амперная характеристика желтых диодов:

ВАХ желтых светодиодов

Зеленый

Зеленый свет

Технические характеристики зеленого LED:

Характеристики зеленого светодиода

Вольт-амперная характеристика зеленых диодов:

ВАХ зеленых светодиодов

Синий

Синий свет

Технические характеристики синего диода:

Характеристики синего LED

Вольт-амперная характеристика синих диодов:

ВАХ синих светодиодов

Белый

Белый свет

Технические характеристики белого диода:

Характеристики белого светодиода

Вольт-амперная характеристика белых диодов:

ВАХ белых светодиодов

Белые СМД представлены на рынке двумя разновидностями:

холодный свет;
теплый свет.

Отличия заключаются в составе спектра излучения.

Монтаж

При установке на плату требуется резистор, ограничивающий ток. Для подбора параметров лучше всего использовать калькулятор. Схема подключения для нескольких элементов последовательная. При большом количестве чипов создаются последовательные цепочки, которые нужно подключать параллельно.

Требования к пайке диода

Яркие SMD 5730 припаиваются к плате методом оплавления. Температура до 300оС, время – до 3-х секунд. В промышленности используются специальные печи и паяльная паста. В домашних условиях требуется мягкий оловянный припой и паяльник, нагретый до температуры 260-300оС.

Светодиод SMD 5630: особенности и характеристики

Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.

SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.

В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.

Конструктивные особенности

SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм. Электрический контакт осуществляется через 4 вывода, как показано на рисунке. Они имеют следующее назначение:

1 – катод;
2 – катод;
3 – анод;
4 – не задействован.

По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.

Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.

Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.

Технические характеристики

Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.

Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.

Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.

Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%

В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль

На следующем графике показана зависимость светового потока от величины прямого тока

Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C

На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.

Область применения

Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.

Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.

Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.

К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.

Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.

Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.
