УСТАНОВКА АНГЕЛЬСКИХ ГЛАЗОК.

Всем привет. Решил отписаться как я устанавливал ангельские глазки.

Ну так начнем……… вообщем приобрел в нашем городе Angel EYES Газоразрядные 4 кольца.

На каждое кольцо шел отдельный блок розжига, что очень хорошо. О размерах особо и не думал, так как выбор был не велик, узнал за ранее можно будет ли вернуть назад?, ответ был положительным. Расчитался и поехал по магазинам в поисках клея, и спрея т.к до покупки облазил много ссылок в интернете по установке, единственное что знал какой нужен был спрей (для того что бы окрасить хромированную панель в фаре ) каким клеем клеить даже не представлял, при выборе клея в магазине посоветовали двухкомпонентный клей. Поверил и взял.

После всего купленного направился в гараж для установки.

Снял бампер т.к без этой процедуры фары не снимешь, ну и начал разбирать фары, без опыта провозился с одной фарой около 2х часов, разобрал её с помощью промышленного фена, и отвёрток. Разобрав фару, примерил кольца Angel EYES, маленькое по размерам как родное, то что побольше не стреляла, не раздумывая взяв турбинку в руки, и проделав отверстие под кольцо побольше, примерил, и стало всё на отлично. Если вдруг вы закосячете не стоит расстраиваться, т.е сделаете прорез не ровно, криво, под углом, это не страшно, главное что бы кольцо пролезло и плотно прилегло, а там можно уже заделать силиконом, но я силиконом не заделывал, и так все норм. После того как прорезали, красим хром и ждём когда краска высохнет, клеим кольца, проверяем светят ли ваши кольца и приступаем к сборке.

Кольца я подключил к габаритам, т.е перекусил провода, смотал провода от глазок к проводам от габаритов, провода от глазок пропустил через отверстие где до этого стояла лампочка габарита, и после собрал фару. Фару собирал на старый герметик, после прошелся на всякий случай селеконом по контуру самой фары, и заделал отверстие где был габарит для того что бы не потела фара из нутрии. Блоки розжига смотал клейкой лентой друг к другу, и всё фара готова.

Со второй проделываем ту же процедуру.

На второй фаре мне помогал друг, в две пары рук фару разобрали значительно быстрее.

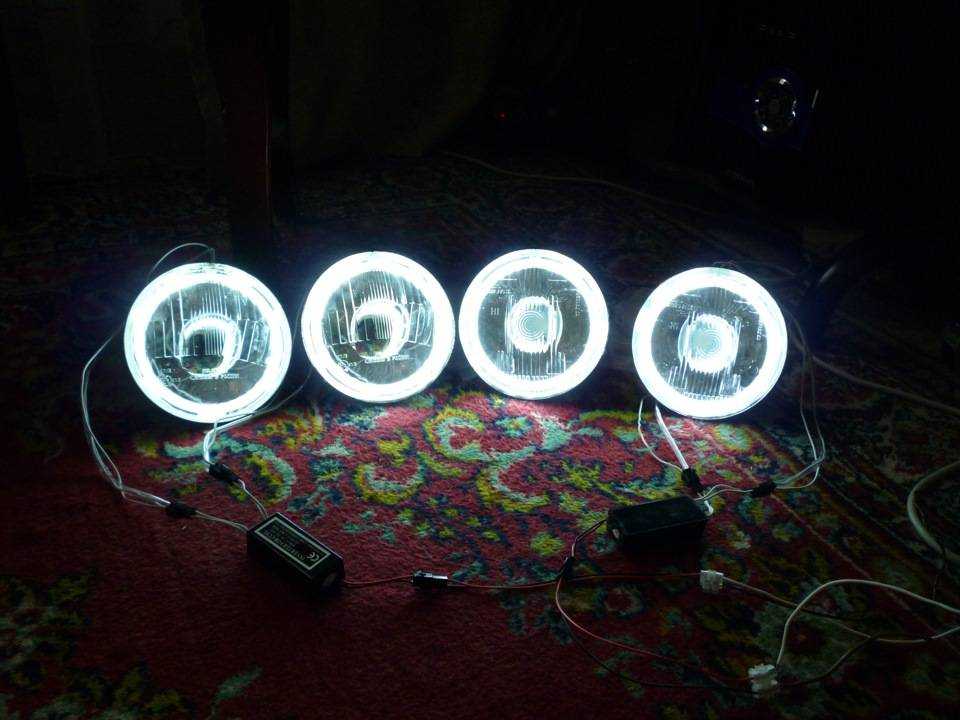

Как собрал фары, поставил в авто, полюбовавшиеся результатом, понял что, что то не так, и было решено затонировать оптику, пленку выбрал из тёмных самую светлую.

При покупке глазок попросите проверить кольца, бывают ньюнцы.

К сожалению фоток, какие использовались клей и спрей сделать не смог. Но всё это можно найти в магазинах.

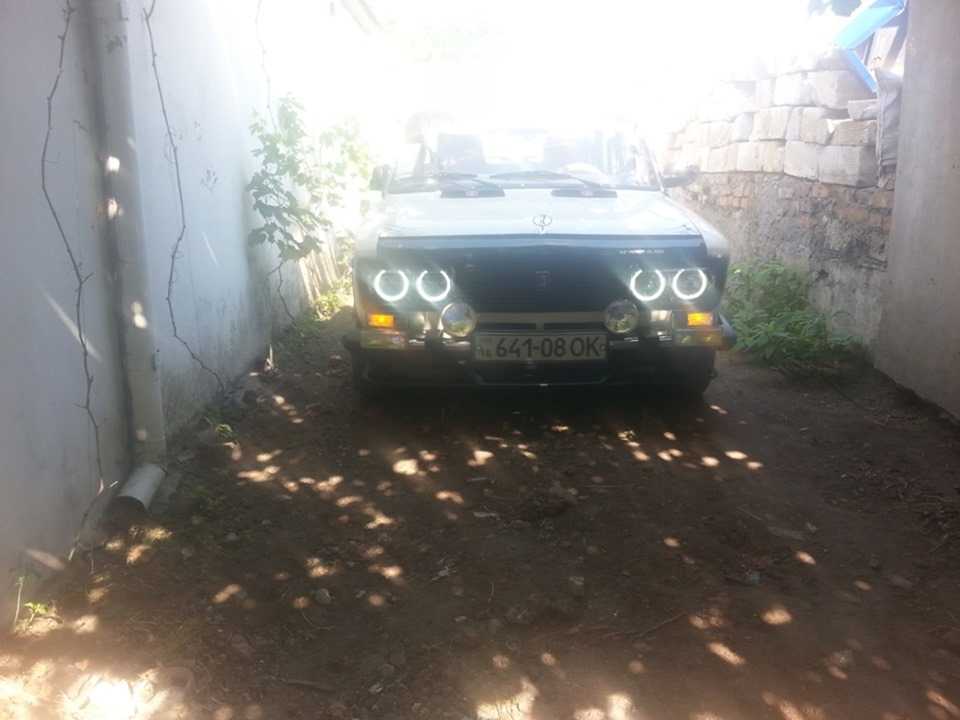

результат смотрите выше.

Спасибо всем за внимание. Удачи

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

• продолжительные сроки эксплуатации;
• стойкость к вибрации и внешним механическим воздействиям;
• способность излучать требуемый световой поток при низкой электрической мощности;
• рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

Важно! При использовании светодиодной ленты ее можно резать только в специальных местах, обозначенных на ее поверхности. При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

В случае использования отдельных светодиодов для выполнения работ потребуются:

• трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
• медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
• бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Выполнение работ осуществляется в следующей последовательности:

1. При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.
2. После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
3. В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
4. Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

Важно! При нагревании трубки нельзя допускать ее перегрева, так как это приводит к потере физических свойств (прочность, образование пузырьков и т. д.), что сделает невозможным использование заготовки в дальнейшем. Готовое изделие помещается в фару автомобиля

Один из способов размещения изделия:

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

• демонтируется защитное стекло штатного источника света;
• изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
• монтируется защитное стекло, фара устанавливается на автомобиль.

Важно! При демонтаже защитного стекла его легко можно повредить, поэтому при выполнении работ необходимо иметь запасное для замены поврежденного

Готовимся к работе

Пластиковые палочки

Для того чтобы украсить свой ваз (модели от 2101 до 2115 и 21099), вам потребуется приготовить определенный набор материалов и инструментов.

Чтобы изготовить «ангельские глазки» на ваз, вам понадобятся следующие материалы:

несколько пластиковых палочек. По длине они должны быть равными размерам оптики, имеющейся на машине. Следовательно, для создания тюнинга нам понадобятся четыре пластиковые палочки с длиной примерно 40-45 см;

• термостойкий герметик, подходящий для работы с оптикой;
• четыре светодиодные лампочки или лента. В случае использования ленты, отдавайте предпочтение модели SMD 5050 на 60 диодов на метр. Выбор цвета свечения светодиодов определяется только вашей фантазией. Лучшим решением будет совпадение цвета автомобиля с цветом светодиодов;
• четыре запасных стекла на фары. Их необходимо купить на всякий случай, так как старые целыми и без сколов снять вряд ли получится;
• кабель;
• резисторы;
• батарейка на 9 вольт;
• банка или любой круглый предмет, имеющий с фарами один диаметр;
• оргстекло с толщиной листа в 10 мм.

Из инструментов вам понадобится клеевой пистолет, строительный фен и плоскогубцы. Также необходима дрель с набором сверл и дисковыми насадками.

Делаем своими руками ангельские глазки на семёрку

Конечно, ангельские глазки (АГ) есть в свободном доступе в магазине (об этом ниже), но настоящий Самоделкин получает удовольствие не столько от результата, сколько от процесса. Именно поэтому я начну эту статью с самодельных ангельских глазок.

Ангельские глазки из светодиодной ленты

Это, пожалуй, наиболее простое решение, за исключением покупки готовых глазок. Для его реализации тебе понадобятся:

1. Светодиодная лента.
2. Силиконовый прозрачный герметик.
3. Стабилизатор 12 В.

Стабилизатор мы будем собирать на микросхеме КР142ЕН8Б. А нужен он потому, что в бортовой сети автомобиля напряжение скачет от 12 до 14.5 В. С таким питанием светодиодная лента очень быстро сгорит.

Эти АГ будут повторять форму фары и располагаться по периметру отражателя. Прежде чем резать светодиодную ленту (СЛ), имеет смысл разобрать фару и измерить периметр. Итак, демонтируй передние фары с автомобиля и сними с них стекла. Они посажены на герметик, который надо удалить. Греть мы его не будем, поскольку знающие люди говорят, что на семерке это делать бесполезно: производитель почему-то применил термостойкий герметик. Придется его срезать и выковыривать. Вооружись плоскими отвертками и принимайся за дело.

Конечно, придется повозиться, но рано или поздно результат будет достигнут.

Блок-фара ВАЗ 2107 со снятым стеклом

Возьми рулетку и измерь отражатель по периметру. Именно такой длины светодиодная лента тебе нужна. Скорее всего, куска СЛ точно такого же размера отрезать не удастся, ведь лента режется только в определенных местах, которые я на фото ниже пометил стрелками.

Возможно, придется отрезать чуть больше и клеить внахлест, но это никак не отразится на качестве ангельских глазок. Теперь нужно превратить обычную светодиодную ленту в ленту бокового свечения. Для этого мы снабдим ее световодом, роль которого будет исполнять прозрачный герметик. Припаяй к ленте провода питания, разложи ее на столе и нанеси на нее «колбаску” герметика:

Дождись, когда герметик высохнет, и гибкий ангельский глаз готов. Осталось приклеить ее с внутренней стороны отражателя фары по его периметру.

Делай второй ангельский глаз, а эту фару уже можно собрать и установить на автомобиль. После установки второй фары у тебя получится следующее:

Светодиодная лента с боковым свечением

Бюджетные ангельские глазки в виде колец

Если ты все же предпочитаешь классические круглые АГ квадратным, то можешь повторить эту самоделку, которая к тому же весьма бюджетна.

Для изготовления таких ангельских глазок тебе понадобятся:

1. Два стержня из органического стекла длиной 30-50 см (зависит от диаметра глазок) и диаметром 8-10 мм.
2. Четыре белых сверхъярких светодиода диаметром 5 мм с проволочными выводами.
3. Четыре резистора номиналом в 1 кОм.
4. Провода.

Прежде всего на стержни, пока они ровные, нужно нанести светорассеивающую насечку. Сделать это можно при помощи плашки соответствующего размера, просто нарезав на стержнях резьбу.

Теперь из стержней нужно сделать кольца. Диаметр колец выбирай на свое усмотрение, все зависит от вкуса. Оптимально сделать по высоте отражателя. Так ангельские глазки будет легче крепить. Для того чтобы сделать кольца, стержни нужно разогреть в кипятке и быстро обернуть вокруг оправки нужного диаметра.

Теперь отрежь излишки стержня так, чтобы в кольце образовался зазор размером около 1 см. Если ты решил сделать ангельские глазки в форме незамкнутого кольца, то зазор можешь увеличить на свое усмотрение.

Теперь припаяй к аноду каждого светодиода по резистору. Определить, где у светодиода анод, несложно: его вывод изначально длиннее катода.

Спаивание светодиодов и резисторов

Теперь при помощи дрели сделай в торцах колец отверстия диаметром 5.5 мм и глубиной 7-8 мм. Капни в каждое отверстие по капле любого бесцветного нитролака и установи в них светодиоды с подпаянными резисторами. Когда лак застынет, спаяй светодиоды с резисторами параллельно и припаяй к ним питающие провода: к резисторам плюсовой, к катодам минусовой. Провода лучше брать разноцветные, чтобы при подключении не спутать полярность.

Теперь заизолируй схему при помощи изоленты, термоусадочной трубки или герметика (предпочтительней). Как только герметик затвердеет, АГ можно проверять. Для этого подключи провода питания к любому источнику постоянного тока напряжением 9-12 В. Это может быть батарейка «Крона», автомобильный аккумулятор или просто сетевой блок питания с подходящим напряжением.

Подключая ангельские глазки, не спутай полярность: на резисторы подавай плюс, на катоды минус. В противном случае светодиоды мгновенно сгорят.

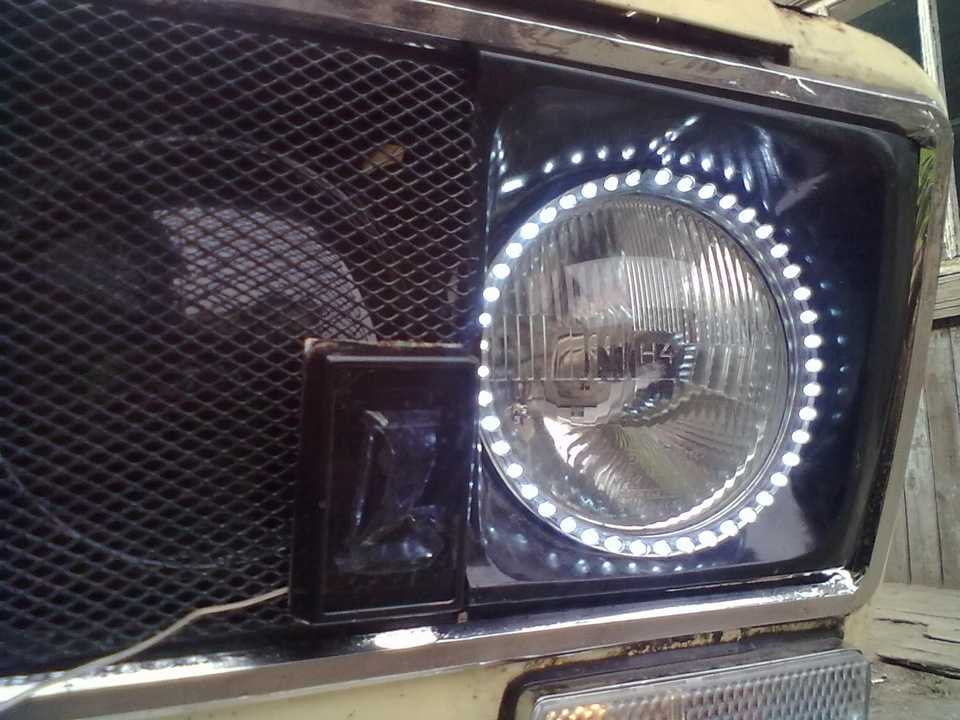

Осталось установить АГ в фары. Сделать это можно при помощи герметика или пластмассовых стяжек.

Как купить «Ангельские глазки» для Жигулей

На рынке не так уж и много достойных вариантов решений тюнинга фар для вазовской «классики». Самый простой ход — это купить готовую альтернативную оптику, заточенную под конкретную модель авто. Например, для автомобилей Ваз 2107, 2105 и 2104 есть отличные готовые решения, которое помогут выделиться из потока других машин.

Стоят такие фары от 4000 руб. до 6000 руб. Их можно приобрести в комплекте с задними тюнингованными фарами того же стиля. Это будет стоить около 7000 — 8000 рублей.

Вот примеры некоторых из них.

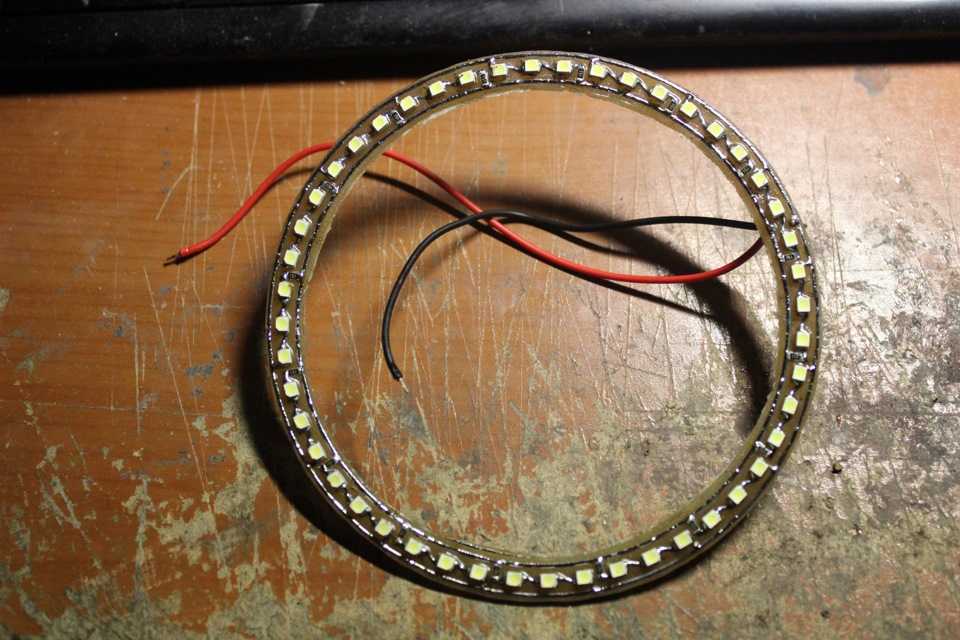

1. Светодиодное кольцо Его стоимость варьируется от 400 до 600 рублей в завимости от размера.
2. Гибкие светодиодные трубки разного цвета Цена вопроса: от 450 до 750 рублей.
3. Halo кольца для легкой установки Цена вопроса: от 450 до 700 рублей.

Устанавливаются эти приборы в зависимости от конструктивных особенностей. Если вы покупаете готовое решение, то всегда пользуетесь прилагаемой инструкцией по установке.

Это интересно: Варианты расположения светильников на натяжном потолке и их монтаж: обобщенный взгляд

Выбор основы

Один из основных элементов, от которого зависит, как будут выглядеть будущие оптические девайсы – основа. Если вы хотите, чтобы ангельские глазки излучали матовый рассеянный свет, и не было видно отдельных точек светодиодов, используйте молочный плексиглас или оргстекло. Если желаете, чтобы было видно каждый отдельный светодиод, тогда возьмите прозрачную пластмассу. По порядку рассмотрим оба варианта.

Для изготовления Angel Eyes из прозрачной трубки следует обзавестись железной болванкой, которая поможет сделать кольцо абсолютно круглым, если вы планируете использовать поворотные ручки от жалюзи.

Пластмассу нужного диаметра можно выточить на токарном станке из оргстекла толщиной 7- 8 мм. Оба варианта подходят, но в последнем потребуется дополнительно сверлить отверстия под светодиоды и обтачивать углы, сделав заготовку круглой.

Перед тем как изогнуть материал, по кругу на расстоянии не менее 1 мм сделайте надрезы глубиной в несколько миллиметров. Для этого используйте ножовку по металлу. Затем нагрейте строительным феном трубку и придайте ей круглую форму таким образом, чтобы кольцо соприкасалось в нескольких местах с отражателем внутри фары, так как вам впоследствии придется ее крепить.

Делаем своими руками ангельские глазки на семёрку

Конечно, ангельские глазки (АГ) есть в свободном доступе в магазине (об этом ниже), но настоящий Самоделкин получает удовольствие не столько от результата, сколько от процесса. Именно поэтому я начну эту статью с самодельных ангельских глазок.

Ангельские глазки из светодиодной ленты

Это, пожалуй, наиболее простое решение, за исключением покупки готовых глазок. Для его реализации тебе понадобятся:

Эти АГ будут повторять форму фары и располагаться по периметру отражателя. Прежде чем резать светодиодную ленту (СЛ), имеет смысл разобрать фару и измерить периметр. Итак, демонтируй передние фары с автомобиля и сними с них стекла. Они посажены на герметик, который надо удалить. Греть мы его не будем, поскольку знающие люди говорят, что на семерке это делать бесполезно: производитель почему-то применил термостойкий герметик. Придется его срезать и выковыривать. Вооружись плоскими отвертками и принимайся за дело.

Срезание герметика с фары

Конечно, придется повозиться, но рано или поздно результат будет достигнут.

Блок-фара ВАЗ 2107 со снятым стеклом

Возьми рулетку и измерь отражатель по периметру. Именно такой длины светодиодная лента тебе нужна. Скорее всего, куска СЛ точно такого же размера отрезать не удастся, ведь лента режется только в определенных местах, которые я на фото ниже пометил стрелками.

Разрезать СЛ можно только в строго определенных местах

Возможно, придется отрезать чуть больше и клеить внахлест, но это никак не отразится на качестве ангельских глазок. Теперь нужно превратить обычную светодиодную ленту в ленту бокового свечения. Для этого мы снабдим ее световодом, роль которого будет исполнять прозрачный герметик. Припаяй к ленте провода питания, разложи ее на столе и нанеси на нее «колбаску” герметика:

Нанесение герметика на светодиодную ленту

Дождись, когда герметик высохнет, и гибкий ангельский глаз готов. Осталось приклеить ее с внутренней стороны отражателя фары по его периметру.

Установленный АГ (мастер решил их сделать в виде полукольца)

Делай второй ангельский глаз, а эту фару уже можно собрать и установить на автомобиль. После установки второй фары у тебя получится следующее:

Если вместо обычной СЛ использовать ленту с боковым свечением, то процесс изготовления и установки будет еще проще. Достаточно отрезать нужный кусок СЛ и наклеить ее на отражатель.

Светодиодная лента с боковым свечением

Бюджетные ангельские глазки в виде колец

Если ты все же предпочитаешь классические круглые АГ квадратным, то можешь повторить эту самоделку, которая к тому же весьма бюджетна.

Для изготовления таких ангельских глазок тебе понадобятся:

Прежде всего на стержни, пока они ровные, нужно нанести светорассеивающую насечку. Сделать это можно при помощи плашки соответствующего размера, просто нарезав на стержнях резьбу.

Нанесение на стержни насечек при помощи плашки

Теперь из стержней нужно сделать кольца. Диаметр колец выбирай на свое усмотрение, все зависит от вкуса. Оптимально сделать по высоте отражателя. Так ангельские глазки будет легче крепить. Для того чтобы сделать кольца, стержни нужно разогреть в кипятке и быстро обернуть вокруг оправки нужного диаметра.

Здесь в качестве оправки мастер использовал банку с ананасами

Теперь отрежь излишки стержня так, чтобы в кольце образовался зазор размером около 1 см. Если ты решил сделать ангельские глазки в форме незамкнутого кольца, то зазор можешь увеличить на свое усмотрение.

Готовые кольца

Теперь припаяй к аноду каждого светодиода по резистору. Определить, где у светодиода анод, несложно: его вывод изначально длиннее катода.

Спаивание светодиодов и резисторов

Теперь при помощи дрели сделай в торцах колец отверстия диаметром 5.5 мм и глубиной 7-8 мм. Капни в каждое отверстие по капле любого бесцветного нитролака и установи в них светодиоды с подпаянными резисторами. Когда лак застынет, спаяй светодиоды с резисторами параллельно и припаяй к ним питающие провода: к резисторам плюсовой, к катодам минусовой. Провода лучше брать разноцветные, чтобы при подключении не спутать полярность.

Сверление отверстий, кольца с отверстиями и кольцо с собранной схемой

Проверка работоспособности ангельских глазок

Осталось установить АГ в фары. Сделать это можно при помощи герметика или пластмассовых стяжек.

Приступаем к работе

Чтобы согнуть палочки, нам понадобится какая-либо емкость цилиндрической формы. Для автомобилей, наподобие ВАЗ-2103 и -2106, идеальным выбором станет жестяная баночка из-под кофе. Но перед этим палочки нужно нагреть на открытом огне или в духовке. В последнем случае они кладутся на перевернутую крышку от сковороды. После небольшой термообработки палочки подлежат сгибанию. Для этого готовим пару плоскогубцев, лекало в виде банки и стул. Из духовки детали извлекаются при помощи первого инструмента (одними берут за конец, а вторыми обворачивают вокруг банки). Теперь ждем, пока остынет пластик. Когда он затвердеет, снимаем с жестяной банки уже образовавшиеся кольца. Лишние кончики палочек (они обязательно будут видны) обрезаем при помощи ножовки, чтобы у нас получился идеальный круг.

За что штрафуют владельцев авто с таким тюнингом

Владельцам автомобилей, в которых такой тюнинг легально входит в комплектацию авто, бояться претензий со стороны правоохранительных органов не следует. Здесь всё законно, правильно, справедливо. А вот при самостоятельной установке нужно руководствоваться правовыми актами, регулирующими освещение передней и задней части автомобиля. В правилах дорожного движения, кодексах о правонарушениях, постановлениях правительства и ГОСТа, регламентирующего требования безопасности к техническому состоянию — об ангельских глазках напрямую нигде не говориться.

Но есть законное предписание, по которому спереди автомобиля можно использовать фонари белого цвета (габариты и освещение фарами), а также оранжевого цвета — фонари поворотов. Глазки других цветов не допускаются, и за них будут штрафовать.

Голубой цвет объявлен вне закона

Поэтому вставки жёлтого, красного, зелёного, фиолетового и других цветов в фары ставить не нужно

Всем водителям ОСТОРОЖНО можно посоветовать: устанавливать ангельские глазки нужно ПРАВИЛЬНО, хотя даже этот совет не гарантирует проблем при прохождении технического осмотра

Преимущества тюнинга

Сегодня «прокачанный» ваз (модели 2101, 2105, 2106, 2107, 2109, 2110, 2112, 2114, 2115, 21099) или калина приора встречаются во всех регионах нашей страны. Тюнинг машин может быть самым разнообразным, зачастую встречается установка новых обвесов. Но этим уже никого не удивить. А вот установка «ангельских глаз» на транспортное средство отечественного производства еще является диковинкой и сможет поразить даже самых ярых противников отечественного автопрома.
Преимуществами установки «ангельских глаз» на приору или ваз являются следующие моменты:

• возможность сборки осветительной системы своими руками;
• доступность материалов системы;
• качественная подсветка фар;
• длительный период службы сборной системы;
• красивый внешний вид машины;
• качественный и оригинальный автотюнинг отечественного автомобиля.

Машина с «глазками» в темноте

Иллюминация «ангельские глазки» станет отличным дополнением для ВАЗа любой модели (от 2101 до 2115 и 21099) или приоры.

Первый вариант

Зачастую, когда автомобилисты хотят изготовить самодельные глазки ангела, в ход идут светодиоды. Они прекрасно дополняют фары основного света, а их установка не вызывает больших сложностей.

Что же касается набора материалов и инструментов, то здесь понадобится взять:

• светодиоды белого цвета по 5 мм;
• резистор примерно на 330 Ом и 0,25 Вт;
• провода для соединения;
• стержень из пластика;
• либо стержень из оргстекла (диаметр от 8 до 10 мм);
• банка или крышка (1-3 литра);
• дрель с возможностью регулировки скорости;
• паяльник;
• силиконовый клей;
• фен строительного типа.

Возьмите стержень подходящей длины, чтобы сделать из него кольцо. С торцевых сторон потребуется выполнить отверстия для установки светодиодов.

Чтобы не повредить стержень, его рекомендуется завернуть в полиэтилен или ткань, после чего зафиксировать в станке. Это обеспечит неподвижность и возможность аккуратно, без царапин, сделать углубления.

Обычно отверстия делают с диаметром около 6 миллиметров. Глубина зависит от конструкции самой трубки. Но лучше не превышать значение в 10 миллиметров. Чтобы корпус приобрел форму оптического устройства, можно взять банку или крышку от нее. Огибая банку, у вас получится идеально ровное кольцо

Важно, чтобы диаметр соответствовал внутреннему диаметру самой фары на вашем автомобиле. С помощью фена корпус нагревается и огибается вокруг банки или крышки от нее. Полностью соединять концы трубки между собой не нужно

Полностью соединять концы трубки между собой не нужно.

На следующем этапе монтируются диоды. Тут нужно к выводам припаять провод подходящей длины, которой хватит для соединения с питающими проводами за пределами корпуса фары автомобиля. На один провод припаивается резистор. В итоге вам нужно собрать электроцепь из светодиодов с последовательным соединением и самим резистором.

Теперь вставьте диоды в отверстия вашей трубки и клеем зафиксируйте. Количество светодиодов определяется индивидуально.

Рассчитывать на яркое свечение и способность заменить ДХО в этом случае не стоит. Вариант скорее декоративный.

Не оштрафуют ли за кольца в фарах?

Вопрос весьма серьезный, и его нужно решить еще до установки ангельских глазок на ВАЗ 2114. Открываем соответствующие положения и читаем (номера статей КоАП и ГОСТ приводить не буду – кто не верит на слово, найдет сам):

1. Все передние огни и световозвращатели на транспортном средстве должны быть только белого цвета любой цветовой температуры.
2. На транспортные средства, снятые с производства, допускается установка световых приборов от других моделей.
3. Запрещена эксплуатация транспортного средства с внесенными в него изменениями, не предусмотренными конструкцией.
4. Запрещена эксплуатация автомобиля со световыми приборами, в которые внесены изменения, не предусмотренные конструкцией этих световых приборов.

Первый и второй пункт, в принципе, на ВАЗ 2114 работает “за”. Но вот третий и четвертый обойти не удастся, даже если поставить фирменные белые “глазки” в специализированном СТО. Выходит, за самостоятельные ангельские глазки оштрафуют? Нет, не оштрафуют. Согласно действующему законодательству у тебя просто изымут фары, а тебя самого превратят в пешехода, лишив права управления транспортным средством на полгода или год.

На этом можно закончить. Теперь ты знаешь, как сделать ангельские глазки своими руками и установить их в фары ВАЗ 2114.

Предыдущая
Декоративное освещение и тюнингКак установить ангельские глазки на ВАЗ 2110
Следующая
Декоративное освещение и тюнингУстановка и подключение ангельских глазок на ваз 2107

Спасибо, помогло!Не помогло

Подключение к проводке

Итак, АГ в фарах, фары на автомобиле. Осталась мелочь: подключить эти самые “глазки” к электросети автомобиля. Но напрямую к бортовой сети, как я уже отмечал, ангельские глазки подключать нельзя, нужен стабилизатор напряжения. Мы соберем его на микросхеме КР142ЕН8Б – готовом стабилизаторе напряжения на 12 В. Кроме, собственно, микросхемы, тебе понадобятся два конденсатора, которые можно найти в практически любой радиоаппаратуре или, на худой конец, на радиорынке. Схема стабилизатора будет выглядеть так:

Цоколевка КР142ЕН8 и схема стабилизатора напряжения для ангельских глазок

Пару слов по конструкции. Микросхему нужно поместить на небольшой радиатор. Идеально для этих целей подходит радиатор блока питания советского телевизора 3-5 поколений. В этих телевизорах на нем стоит транзистор точно такого же типоразмера. Поскольку конденсаторы имеют небольшие габариты, их можно припаять непосредственно к выводам микросхемы.

Один из вариантов конструкции стабилизатора напряжения

Подключая ангельские глазки к бортовой сети, не забывай про предохранитель. При неисправности в цепи ангельских глазок он спасет электропроводку от короткого замыкания, а автомобиль – от пожара.
