Достоинства
- Энергоэффективность. LED способны выдавать высокий световой поток.
- Долгий срок службы. Более 50000 часов и более при правильной работе.
- Прочность. LED также называются «полупроводниковым освещением», так как они сделаны из твердого материала без разрыва нити накала, трубки или колбы.
- Период прогрева. Светодиод загорается мгновенно – в течение нескольких наносекунд.
- Не зависит от низких температур . LED прекрасно адаптируются к очень низким температурам и включаются даже при -30 градусах.
- Направление света. У них есть возможность задать свету любое направление.
- Отличная цветопередача. Им не свойственно не размывать цвета, в отличие от других светильников, таких как флюоресцентные лампы.
- Экологичность. В них отсутствует ртуть и другие опасные вещества.
- Управляемость. Яркость и цвет LED можно регулировать.

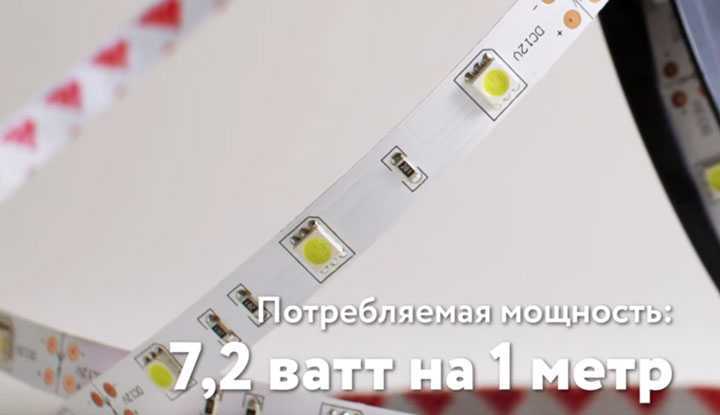

SMD 5050/30
Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.
То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.
Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.
Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.
СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.
Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.
Еще одно немаловажное преимущество СМД 5050-30 — ее в крайних случаях можно наклеивать даже без алюминиевого профиля.

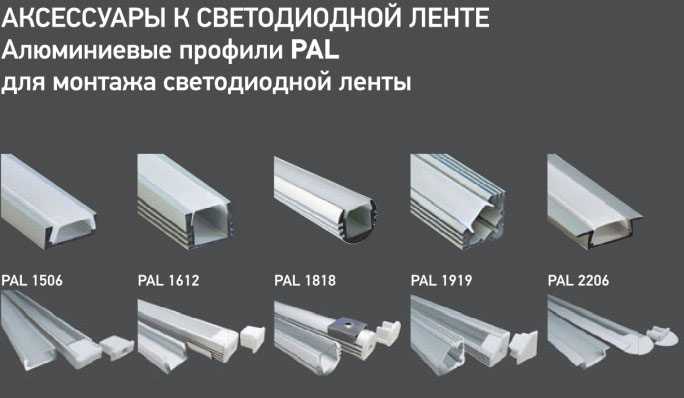

В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.
Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.
Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.
Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.
Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.
Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.
Отдельный сегмент или модуль — это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.
У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины — всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.
Правила подключения

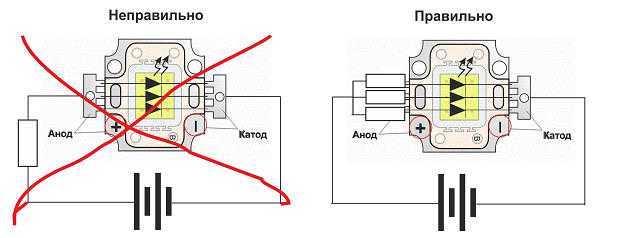

Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента (подробнее про расчет резистора для светодиода).
Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.
Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.
Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.
ЗАПОМНИТЕ!
- Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
- В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
- Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
- Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.
Оцените, пожалуйста, статью. Мы старались:)
Как выбрать
Чтобы сделать правильный выбор, нужно учесть следующее:
- наличие QR-кода или штрих-кода на упаковке;
- наличие характеристик;
- в комплекте должен находиться паспорт и инструкция по применению;
- правильность написания названия;
- на упаковке не должно быть повреждений.
Продавец не должен отказываться от возврата в случае, если диоды окажутся нерабочими или не подойдут покупателю. Кроме этого, на изделие предоставляется гарантия от 1 года, если это оригинал.
Как правильно подключить
Перед покупкой светодиодов SMD 5050 следует разобраться, как правильно их подключить. В первую очередь следует учитывать характеристики нагрузки диодов. Производить подключение к сети можно только при наличии резистора. Нужно помнить, что сопротивление резисторов не должно быть меньше номинального. От этого зависит качественная работа каждого из элементов и срок службы.
Схема подключения
Чтобы разобраться в схеме подключения и уметь работать по ней, нужно иметь навыки электрика. Если человек впервые работает со светодиодами, вероятность выполнить правильное соединение элементов очень мала.
Если придётся заниматься подключением самостоятельно, следует как можно лучше изучить инструкцию и потренироваться на других светодиодах. Здесь применяется распространённая связка токоограничитель-светодиод. Такая схема подходит для всех монокристальных конструкций, разница только в номиналах токоограничивающего элемента.
Схема включения и способы монтажа
Учитывая, что прямое падение напряжения на отдельном светодиоде 5050 составляет не более 3.5 В, целесообразно включать три светодиода последовательно с применением одного токоограничивающего резистора. Такая схема включения позволяет питать светоизлучающие диодные модули от источника постоянного напряжения 12 В.
При использовании белых или монохромных сборок обычно последовательно включают led одного модуля. В случае SMD RGB 5050 последовательно соединяют светодиоды одного цвета трех разных модулей. В обоих случаях на каждую сборку будет приходиться по одному гасящему резистору.
Преимущества последовательного соединения состоят как в экономии резисторов, так и в экономии энергии рассеиваемой на них. У этих преимуществ есть и оборотная сторона. В случае выхода из строя резистора или одного из диодов гаснет вся цепочка.
Как паять SMD 5050? В заводских условиях 5050 устанавливают методом групповой пайки. В небольшой мастерской или дома можно воспользоваться феном или паяльником. При использовании фена лучше применять низкотемпературные паяльные пасты. Если для монтажа SMD 5050 используется паяльник, то температура жала паяльника не должна превышать 300о С, а нагрев корпуса диода не должен быть выше 260о С. Время пайки не больше 10 секунд. Перед началом пайки не забудьте сперва определить полярность светодиода.
О выборе сечения провода для подключения LED ленты
Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.
А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.
| Справочная таблица потребления тока светодиодными лентами на напряжение 12 В | ||||||
|---|---|---|---|---|---|---|
| Тип светодиодной ленты | Количество светодиодов на один метр длины светодиодной ленты, шт | Потребляемый ток (А), отрезка светодиодной ленты длиной: | ||||
| 1 м | 2 м | 3 м | 4 м | 5 м | ||
| SMD3014 | 60 | 0,5 | 1,0 | 1,5 | 2,0 | 2,5 |
| 120 | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | |
| 240 | 2,0 | 4,0 | 6,0 | 8,0 | 10,0 | |
| SMD3528 | 30 | 0,2 | 0,4 | 0,6 | 0,8 | 1,0 |
| 60 | 0,4 | 0,8 | 1,2 | 1,6 | 2,0 | |
| 120 | 0,8 | 1,6 | 2,4 | 3,2 | 4,0 | |
| SMD5050 | 30 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 |
| 60 | 1,2 | 2,4 | 3,6 | 4,8 | 6,0 |
Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.
Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.
Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.
Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.
Если устанавливается один мощный блок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно . Например, для нашего случая при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.
Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.
Особенности и область применения
Уникальность светодиодной ленты этого типа заключается в особой технологии производства SMD 5050. На сегодняшний день SMD 5050 остаётся единственным широко применяемым компактным светодиодом для SMD монтажа, в корпусе которого расположены 3 отдельно управляемых светоизлучающих кристалла, что позволяет получить практически любой цвет свечения, а также управлять этим светом с помощью специального контроллера.
Чаще всего светодиодную ленту SMD 5050 применяют в качестве декоративной подсветки:
- для заполнения комнаты насыщенным синим, зелёным или красным светом, а также их оттенками;
- для создания светомузыкальных эффектов;
- в рекламных целях и шоу-бизнесе;
- в качестве новогоднего украшения.
Технические характеристики светодиода 5730
- Характеристики светодиодов SMD 5730 могут различаться и зависят от типа модели и особенностей производства. Например, коэффициент передачи цвета у белых диодов 5730 на среднем уровне, однако составляют не менее 75 единиц. Встречаются и другие образцы, у которых цветопередача гораздо ниже.
- Прямой ток варьируется от 150 мА до 300 мА.
- Прямой пульсирующий ток 300 мА.
- Световой поток 45-50 Лм.
- Угол рассеивания света составляет 120 градусов.
- Обратное напряжение 5 В.
- Индекс передачи цвета от 60 до 80 Ra.
- Мощность рассеивания 612 мВт.
- Цветовая температура: тёплый белый (2900-4000 К), нейтральный (4300-4800 К), обычный дневной (5000-5800 К) и холодный белый (6000-7500 К).
- Рабочая температура от -40 до +130.
- Во время процесса пайки допустимый нагрев корпуса не должен превышать 300 градусов не более чем на 2 секунды. В этом случае следует использовать низкотемпературные оловянные сплавы. Пайка может производиться не более одного раза.
- SMD 53730 LED datasheet зависит от производителя. Самыми качественными являются Osram, Phillips и Samsung.

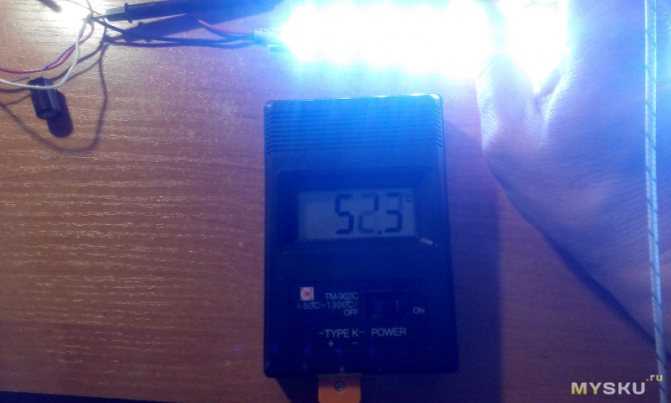

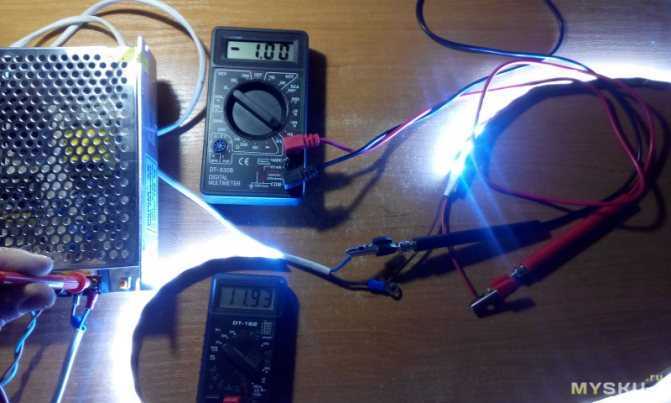

Светодиодная лента 14,4 Вт/м. Легкое разочарование.

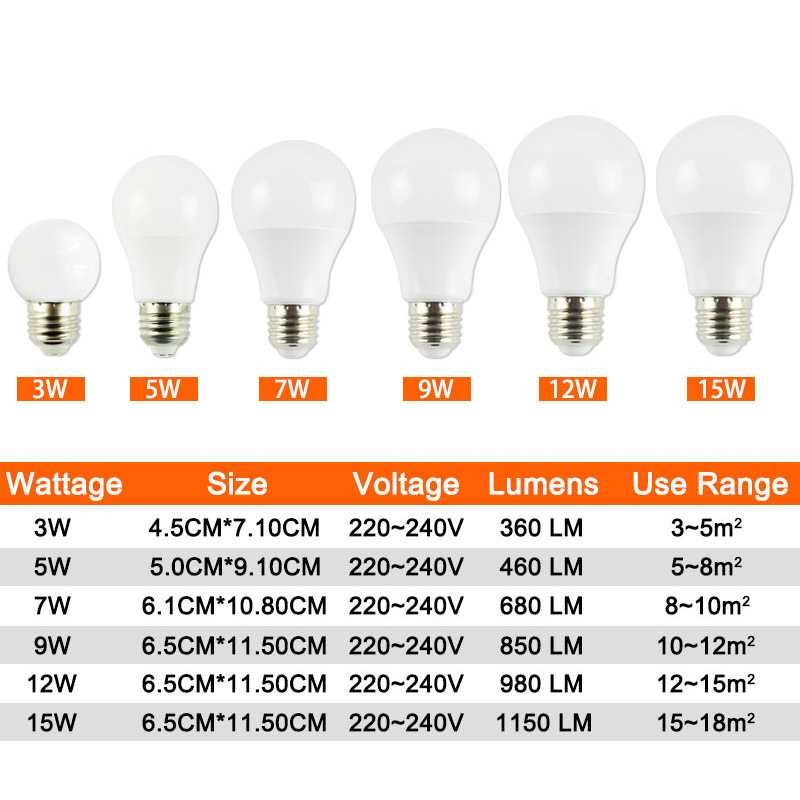

В последнее время светодиодные лампы повсеместно вытесняют лампы накаливания и экономки, но практика их использования (несоответствие фактически потребляемой и номинальной мощности, время наработки на отказ) натолкнули на мысль о том, что китайские товарищи пошли не по тому пути. Решено было обзавестись светодиодной лентой и на ее основе поэкспериментировать в создании светодиодного освещения. Кому интересно, прошу под кат Поскольку на сегодняшний день самыми совершенными в плане технических характеристик являются светодиоды SMD 5630 и SMD 5730, то при выборе ленты ориентировался именно на них. В результате поиска набрел на данную ленту Продавец обещал следующие характеристики: Марка светодиодов: Epistar; Напряжение питания: 12 Вольт; Количество светодиодов на метр: 60 штук; Потребляемая мощность: 14,4 Вт/м; Наработка на отказ: средняя 30 000 часов, длительная 50 000 часов; Угол обзора:120 градусов; Влагозащита: отсутствует; Цветовая температура: 6500-7000 К; Длина ленты: 5 метров отрезками по 50 см; Тип светодиодов: тут продавец, судя по странице товара, путается в показаниях. В одном случае указывает 5630, в другом 5730. Сама по себе лента обошлась в 4,54$ плюс доставка. 1,26$. Поскольку с такими характеристиками ленту без доставки найти не смог, то согласился на небольшую плату за нее. В сети имеется информация о характеристиках светодиодов с родословной.
Как источник света для комнат при таком высоком потреблении и низком уровне освещенности, лента малопригодна.
Впрочем, выводы каждый волен делать сам.
Основные параметры и технические характеристики
Для выбора полосы со светодиодами необходимо знать ее основные характеристики:
- яркость, зависящая от величины светодиодов и их количества на метр длины;
- напряжение питания;
- водозащищенность;
- цвет свечения.
Яркость светодиодной ленты

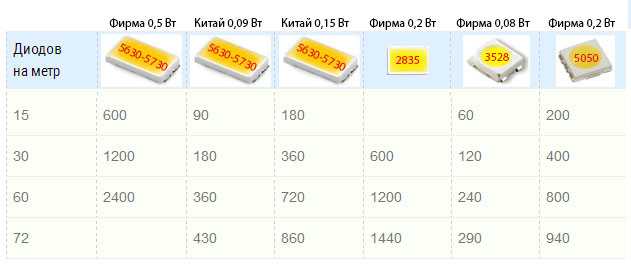

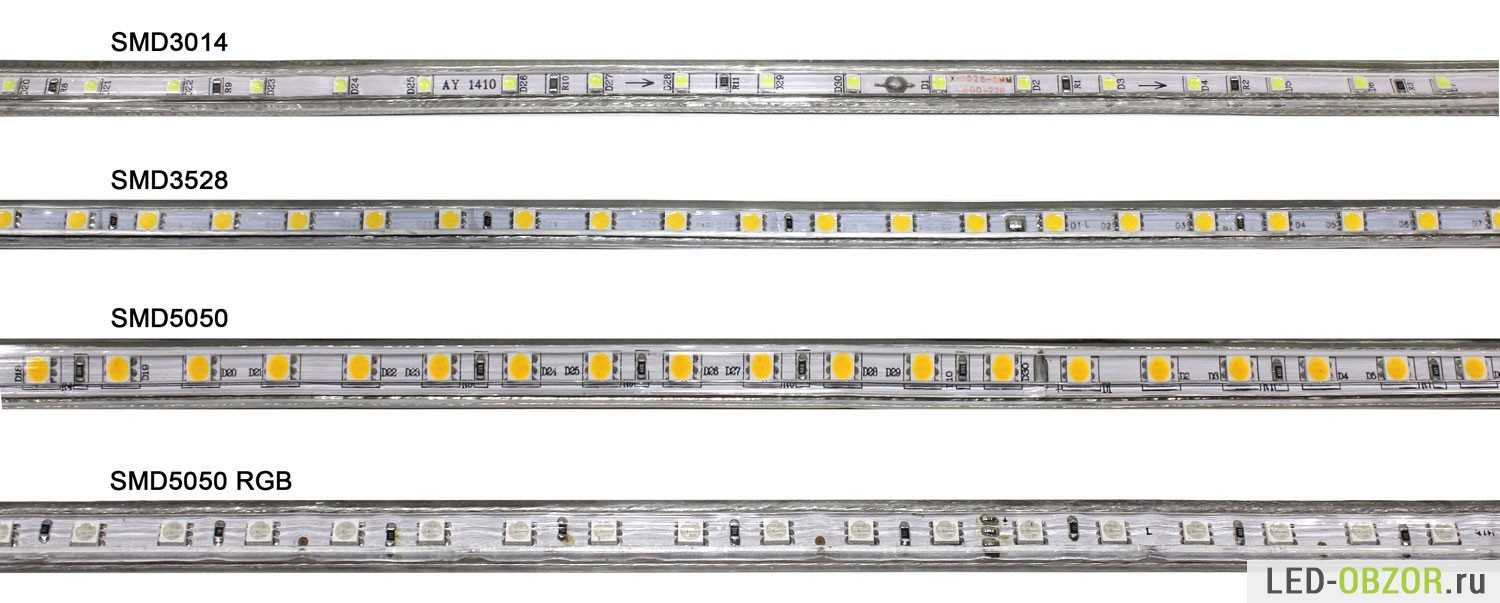

Основной параметр светодиодной полосы – размер светодиода, выраженный в десятых долях миллиметра и плотность диодов на метр длины. Чем больше размер, тем ярче светится лента. Самые яркие светодиодные полоски изготавливаются со светодиодами CMD 5050.
На метре длины обычно располагается 60 светодиодов, хотя есть устройства, имеющие 30, 120 и даже 300 светодиодов на метр длины.
Цвет ленты
LED-полоски выпускаются разных цветов:
- Белые. Оттенок света этого устройства определяется цветовой температурой и меняется от 2800 К (теплый белый) до 6500 К (холодный белый).
- Цветные. Могут быть всех цветов радуги – от красного до фиолетового.

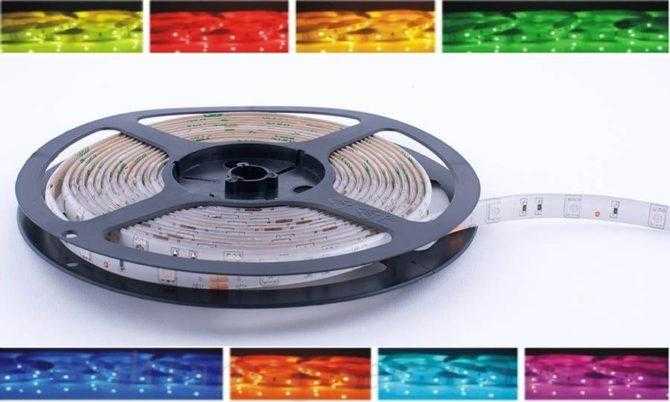

- Ленты RGB (red, green, blue). Светодиоды 5050 на самом деле состоят из 3 диодов. В монохромных (одноцветных) полосах они одного цвета, в устройствах RGB – разного.
- Ленты RGBW. В этих устройствах, кроме цветных светодиодов установлены белые, что позволяет лучше управлять цветом прибора.
Подключение и управление светом
Все светодиодные приборы подключаются к постоянному напряжению. Встречаются устройства, рассчитанные на напряжение 12V, 24V, 110 и 220V, но самое распространенное напряжение – 12 вольт.
Управление яркостью одноцветного устройства производится диммерами – устройствами, позволяющими плавно менять напряжение питания.
Управление лентами RGB производится RGB-контроллерами. Эти приборы управляют яркостью и цветом свечения ленты. Подключаются контроллеры к сети 220 вольт. Управление осуществляется пультом ДУ или кнопками.
Кроме устройств, в которых диоды одного цвета загораются одновременно, есть устройства, в которых светодиоды управляются специальными чипами и включаются по отдельности, например, реализовывая эффект бегущей волны. Устанавливаются в таких устройствах светодиоды WS2812B. Это не просто диод, а сборка из микросхемы и 3-х светодиодов (красный, синий и зеленый).
Степень защиты от воды
Полосы со светодиодами имеют разную степень защиты от влаги. Конструктивно это выполняется путем покрытия силиконом:
- Без покрытия. Имеет степень защиты IP 20 – IP 33. Устанавливается только в сухих помещениях.
- Покрытие только сверху, со стороны светодиодов. Степень защиты IP 65. Можно применять в банях или саунах.
- Слой силикона нанесет с двух сторон. Фактически это мягкая герметичная силиконовая трубка. Это степень защиты IP 67 – IP 68. Можно использовать в бассейнах и аквариумах.
COB светодиоды
COB – Chip On
Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.
По-другому их называют светодиодными матрицами. Их достоинства:
легкость монтажа
хороший световой поток
высокий CRI
разнообразная форма сборки светодиодов
Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.
Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.
На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.
В противном случае, от перепадов температур, подложка деформируется, что еще больше повысит температуру светодиода и приведет к его повреждению.
Кстати, это основная причина выхода из строя светодиодных прожекторов.
Приблизительно на один светодиодный ватт в режиме 100Лм/Вт нужно 20см2 площади радиатора.
По норме от 6 до 10Вт может пассивно принять воздух, в то время как теплопроводность алюминия 200-300 Вт/(м*К).
Есть у COB светодиодов и другие недостатки:
высокая цена
светоотдача и срок службы меньше чем у SMD видов
Поэтому на сегодня, для решения именно энергоэффективных задач в освещении, КОБ модели не совсем подходят. Это будет экономически не целесообразным.

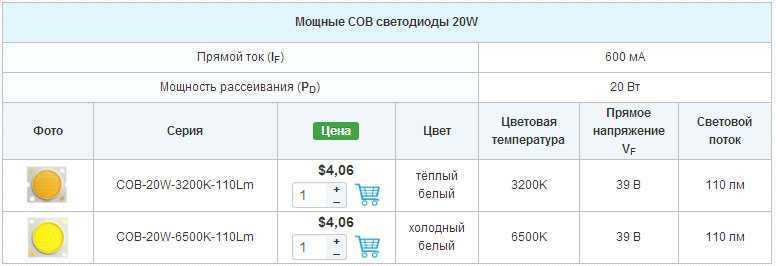

Таблицы технических характеристик COB светодиодов:

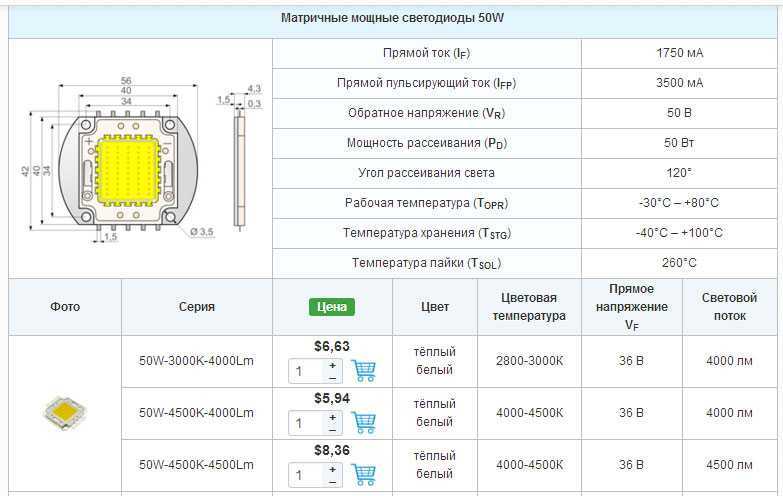

И матриц:
Технические показатели
Технические характеристики светодиода smd 5050
Светодиод 5050, характеристики которого не являются едиными, входит в сортамент всех производителей, специализирующихся на лед освещении. Единственным общим параметром является только форма корпуса – квадрат, и его размеры – 5х5х1,6 мм. Все остальные показатели зависят от типа и цвета самой лампы. Выделим лишь лимитированные технические характеристики (допустимый предел):
- потребляемый ток – до 25 мА;
- разница напряжения – 1,8-3,4 В;
- интенсивность потока – 500-4500 мКд;
- угол излучения – 90-120°;
- максимальная температура – 60°С.
Покупая такую продукцию, необходимо обязательно обращать внимание на технические параметры. Серьезные крупные производители очень точно и четко дают всю исчерпывающую информацию, тогда как некоторые преимущественно китайские компании, наоборот, сильно искажают ее. Если лед лампы нужны для массового приобретения, а даташит вызывает сомнения, рекомендуем проводить фотометрические тесты для нескольких отдельно взятых образцов
Если лед лампы нужны для массового приобретения, а даташит вызывает сомнения, рекомендуем проводить фотометрические тесты для нескольких отдельно взятых образцов.
ВИДЕО: Диодные ленты на SMD 5050 И 3528 – сравнение
Основные технические характеристики
Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.
Напряжение питания
Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:
- +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
- +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
- +12 В является наиболее безопасным напряжением для человека.
Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.
Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.
Степень защиты от влаги и пыли
Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:
- IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
- IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
- IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
- IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
- IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
- IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.
Плотность светодиодов
Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.
Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.
Световой поток
Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:
- Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
- Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.
На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.
Как выбрать?
К выбору нужно подойти очень ответственно, ведь параметров у лент не мало. Подберите параметры и покупайте ленту Вашей мечты.
Вид
Лента делится на два вида SMD и RGB. Первый вариант — это лента с одним доступным цветом. Такие с белым цветом самые дешёвые, с зелёным, синим и красным дороже, другие еще дороже. Второй же вариант — с возможностью менять цвета, зачастую с помощью пульта. Данная подсветка будет стоить дороже SMD.
Яркость
Зависит яркость от количества светодиодов на 1 м и размеров самих светодиодов. Размер светодиода можно узнать по маркировке(после аббревиатуры вида ленты). Пример: RGB 50*50 — цветная лента с диодами 50*50 мм.
Мощность блока питания
Для отличной работы устройства, необходимо купить блок питания. Брать его нужно с мощностью на 20-30% мощности превышающей мощность ленты. Обычно производитель указывает мощность ленты на 1 м (обычно это 12 В).
Контролер для цветных лент
Для RGB придётся докупить (если он не идёт в комплекте) контролер цвета. Мощность его либо равна либо чуть выше блока питания. Данный прибор контролирует насыщенность цвета, может менять цвет и запускать другие программы. Монтируют контролер между блоком питания и лентой.
Виды контролеров:
- только меняющие цвет;
- с управлением через Wi-fi;
- дополнительно создают запрограммированные эффекты;
- идут вместе с ИК-пультом, позволяет регулировать подсветку дистанционно.
Класс защиты (IP)
Степень защиты обозначается IP с 2 цифрами. 1 указывает на степень защиты от попадания твердых частиц. 2 — на защиту от влаги. Рекомендация: для обычного помещённая вполне хватит IP20. Для ванны и помещений с доступностью воды минимально от IP43. Для улицы — минимум IP54. Подсветка без уровня защиты, светит лучше, чем с защитой. Поэтому, если подсветка будет далеко от воды. Лучше возьмите вариант без защиты, и светлее, и дешевле.
RGB модели
Для тех, кто хочет приобрести разноцветную ленту 2835, имейте в виду, что RGB в ней реализовано следующим образом:
первый светодиод – красного цвета
второй – зеленого
третий – синего
Далее в следующем модуле все повторяется. То есть, полнофункциональной поддержки, когда один светодиод светится разными цветами, здесь нет.
Такое возможно реализовать только в трех кристальных SMD5050. Поэтому если вы купили RGB вариант и думали, что вся подсветка будет светиться сплошным красным цветом, затем зеленым и т.д. – это не так.
У вас обязательно будут большие темные полосы от незадействованных элементов – участок яркий, участок тусклый и т.д.
Зато с помощью такой RGB ленты можно легко и с любым контролером реализовать эффект “бегущей волны”. Во многих других видах, для этого необходимо приобретать либо специальные модели, либо другой контроллер с такой функцией.
Расстояние между светодиодами
Плотность – это технический параметр, который определит количество элементов, установленных на 1 метр ленты. Их может быть от 30 до 240 штук. Плотность определяет характеристики светового потока и необходимую для работы энергию.
Пример плотности светодиодов на ленте
Чтобы не произошло деградации элементов, ленту мощностью 120 или 240 диодов на 1 метр необходимо установить на алюминиевый профиль. Если речь идет о приобретении ленты на бобине, производитель может указать общее количество элементов. Например, 300 светодиодов на 5 метров. Это означает, что плотность стандартная: 60 штук на 1 метр.
Световой поток
Помимо мощности, дешевые диоды в лентах 5630, 5730 имеют и гораздо меньший световой поток. У китайских моделей он от силы достигает 7-12 люмен, а вот у брендовых доходит до 40Лм.
Таблица сравнения световых потоков (в люменах) светодиодных лент SMD 2835,3528,5050,5630,5730:
Как видно, качественная SMD 3528 может быть сравнима по своим показателям, с казалось бы такой мощной и яркой 5630
Поэтому всегда обращайте внимание на производителя лент и светодиодов
Одни из наиболее брендовых — это корейские Samsung и европейские Phillips.
Данные в табличке применимы для белого нейтрального света. А вообще SMD 5630, 5730 могут быть в трех разных «цветах»:
WW — теплый белый от 2700 до 3000К
NW — нейтральный белый от 3500 до 4500К
CW — холодный белый от 6000 до 6500К
В качестве основной подсветки в доме выбирайте более теплый цвет. Иначе свет будет как в операционной или в морге.
Холодный белый приемлем только в качестве локальной декоративной подсветки.
Если у вас монохромный вариант ленты, не RGB, то подключать ее можно напрямую к блоку питания. Никаких контроллеров приобретать не нужно.
Захотите регулировать и управлять уровнем освещенности — докупите диммер.
Такие яркие и мощные ленты как SMD 5630, 5730 лучше всего подключать с обеих сторон. Именно для этого и сделаны выводы проводов с двух сторон на бобинах.
А не для того, как считают некоторые, чтобы удлинять и припаивать к ним следующие 5 метров.
Для увеличения длины подсветки второй отрезок (после 5м), подсоединяют только параллельно, и никак иначе.
В противном случае по дорожкам пойдет такой ток, что могут отгореть контакты в местах соединений.
Имейте в виду, что у продавцов на Алиэкспрессе показатели с вероятностью в 90% отличаются от указанных в вышеприведенной таблице. И всегда не в лучшую сторону.
Характеристики просто завышаются без учета фактических данных.
В чем разница между smd 3528 и smd 5050. какие из них лучше?
Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.
Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.
Конструктивные особенности светодиодов
Сравним параметры мощности самых распространённых светодиодов
Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.
Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.
Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.
Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.
Критерии выбора светодиодной матрицы
При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.
Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.
Создание двухрежимной системы освещения
Освещение с ванной комнате, туалете
Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.
С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.
Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.
Подсветка жилой комнаты
Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.
Отличия SMD 5050, 2835 и 3528
2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.
Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.
Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.
Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…
Применение
Светодиодная лента 3528 используется в различных областях:
- мягкое (вечернее) освещение и зонирование помещений;
- оформление элементов архитектуры, уличной рекламы;
- ландшафтный дизайн;
- автомобильный тюнинг;
- украшение аквариумов, саун, бассейнов;
- оформление банкетных или ресторанных залов и т.д.
Кроме этого, светодиодная лента 3528 удачно сочетается с натяжными потолками или подвесными гипсокартонными конструкциями. Также распространена отделка предметов мебели — кроватей, стеллажей и полок, ниш и прочих рельефов. Вариантов дизайна очень много, любой желающий может выбрать подходящий для себя способ оформления помещения.
Где и как используется
Светодиоды имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее.
Источники света LED используются в самых разных областях, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений. Используются в светофорах и вспышки фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. В сочетании с маленькими светодиодными лампами GX53 количество и качество света значительно повысится.
