Как сделать светильник из светодиодной ленты своими руками?

15.02.2018

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.

В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.

Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

Лента светодиодная

Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.

Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.

Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

Самодельный светильник из светодиодной ленты можно выполнить из разного формата

Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты

Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.

Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:

• экономичность;
• большой период функционирования;
• разнообразие в сочетаниях цвета;
• исходные материалы доступны для потребителей.

Материалы для светильника

У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.

Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.

Подготовить необходимо будет такие материалы:

• непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
• шурупы;
• алюминиевый уголок, который можно заменить пластиковым коробом;
• выключатель.

Также стоит позаботиться и об инструментах:

• дрели;
• карандаше с линейкой;
• электрическом лобзике;
• плоскогубцах.

Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.

Процесс монтажа

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.

Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:

• горизонтальный;
• вертикальный;
• с ножками.

Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.

Сборка будет происходить поэтапно:

• прежде всего потребуется отмерить длину угла;
• затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
• уголок нужно закрепить на выбранной территории;
• в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
• ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;
• к уголку крепится непосредственно сама лента.

Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.

после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.

Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.

Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.

Преобразователь напряжения 5В → 12В

При использовании специализированного ШИМ-контроллера, к примеру LM2577, потребуется минимальное количество элементов. Стоимость его невысока, а собранное устройство начинает работать сразу, без дополнительной настройки.

Схема преобразователя:

Простейший преобразователь напряжения 5 – 12В

Что необходимо иметь:

• Микросхема ШИМ-контроллера LM2577;
• несколько радиоэлементов согласно принципиальной схемы;
• разборный USB разъем;
• соединительные провода.

Данная схема является универсальной и позволяет получить на выходе напряжение в широком диапазоне. За уровень напряжения отвечают резисторы R1 и R2:

Uвых = 1.23 * (1 + R1 / R2)

Несколько подробнее об элементной базе и работе схемы. Схема представляет собой широтно-импульсный преобразователь в стандартном включении микросхемы так, как показано в технической документации. Электролитические конденсаторы на входе и выходе питания предназначены для сглаживания пульсаций постоянного напряжения. Их емкость не критична. Главное, чтобы она была не меньше указанной на схеме. Рабочее напряжение электролитических конденсаторов должно быть больше максимально используемого, то есть, в нашем случае не менее 20В.

Резистор и конденсатор, подключенные к выводу 1 микросхемы являются частотозадающей цепью. Здесь номиналы должны быть соблюдены строго.

То же самое относится к индуктивности между выводами 4 и 5. Значение индуктивности катушки должно составлять 100 мкГн. Не больше и не меньше.

Специфические требования предъявляются к диоду. В данной схеме используется высокочастотный диод Шоттки. Диоды такого типа обладают высоким быстродействием, а самое главное, низким падением напряжения на переходе. Применяя обычный высокочастотный выпрямительный диод, получим сильные просадки выходного напряжения при изменении тока потребления нагрузки. Марка диода может быть любой, поскольку в данной схеме используется низкие значения напряжения и тока. Главное условие – использование диода Шоттки.

Разборный USB штекер

Для начала распайка USB разъема. В гнезде имеется четыре контакта. Два крайних это те, которые нам нужны. Чтобы не путаться с расположением лицевой и тыльной стороны, проще определить полярность любым вольтметром, воткнув штекер в любое свободное гнездо. Пометьте чем-нибудь плюсовой вывод.

Схема собирается на печатной плате из фольгированного стеклотекстолита. Собранный преобразователь выглядит следующим образом:

Преобразователь в сборе

Как видно, светодиодную ленту подключить через USB самому не так уж трудно. Самое главное при подключении светодиодной ленты USB, это правильно выполнить монтаж радиоэлементов.

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

1) Команды в ленте передаются от диода к диоду, паровозиком. У ленты есть начало и конец, направление движение команд на некоторых моделях указано стрелочками. Для примера рассмотрим ws2812b, у нее три контакта. Два на питание, а вот третий в начале ленты называется DI (digital input), а в конце – DO (digital output). Лента принимает команды в контакт DI! Контакт DO нужен для подключения дополнительных кусков ленты или соединения матриц.

2) Если в схеме возможна ситуация, при которой на ленту не будет подаваться питание 5V, но будет отправляться сигнал с микроконтроллера – лента начнёт питаться от дата-пина. В этом случае может сгореть как первый светодиод в ленте, так и пин контроллера. Не испытывайте удачу, поставьте резистор с сопротивлением 200-500 Ом. Точность резистора? Любая. Мощность резистора? Любая. Да, даже 1/4.

2.1) Если между лентой и контроллером (Arduino) большое расстояние, т.е. длинные провода (длиннее 50 см), то сигнальный провод и землю нужно скрутить в косичку для защиты от наводок, так как протокол связи у ленты достаточно скоростной (800 кГц), на него сильно влияют внешние наводки, а экранирование земляной скруткой поможет этого избежать. Без этого может наблюдаться такая картина: лента не работает до тех пор, пока не коснёшься рукой сигнального провода.

2.2) При подключении ленты к микроконтроллерам с 3.3V логикой (esp8266, ESP32, STM32) появляется проблема: лента питается от 5V, а сигнал получает 3.3V. В даташите указана максимальная разница между питанием и управляющим сигналом, если её превысить – лента не будет работать или будет работать нестабильно, с артефактами. Для исправления ситуации можно:

3) Самый важный пункт, который почему то все игнорируют: цифровой сигнал ходит по двум проводам, поэтому для его передачи одного провода от ардуины мало. Какой второй? Земля GND. Как? Контакт ленты GND и пин GND Ардуино (любой из имеющихся) должны быть обязательно соединены. Смотрим два примера.

4) Питание. Один цвет одного светодиода при максимальной яркости кушает 12 миллиампер. В одном светодиоде три цвета, итого

36 мА на диод. Пусть у вас есть метр ленты с плотностью 60 диод/метр, тогда 60*36 = 2.1 Ампера при максимальной яркости белого цвета, соответственно нужно брать БП, который с этим справится. Также нужно подумать, в каком режиме будет работать лента. Если это режимы типа «радуга», то мощность можно принять как половину от максимальной. Подробнее о блоках питания, а также о связанных с ними глюках читай здесь.

5) Продолжая тему питания, хочу отметить важность качества пайки силовых точек (подключение провода к ленте, подключение этого же провода к БП), а также толщину проводов. Как показывает мой опыт, брать нужно провод сечением минимум 1.5 квадрата, если нужна полная яркость

Пример: на проводе 0.75 кв.мм. на длине 1.5 метра при токе 2 Ампера падает 0.8 вольта, что критично для 5 вольт питания. Первый признак просадки напряжения: заданный программно белый цвет светит не белым, а отдаёт в жёлтый/красный. Чем краснее, тем сильнее просело напряжение!

6) Мигающая лента создаёт помехи на линию питания, а если лента и контроллер питаются от одного источника – помехи идут на микроконтроллер и могут стать причиной нестабильной работы, глюков и даже перезагрузки (если БП слабый). Для сглаживания таких помех рекомендуется ставить электролитический конденсатор 6.3V ёмкостью 470 мкФ (ставить более ёмкий нет смысла) по питанию микроконтроллера, а также более “жирный” конденсатор (1000 или 2200 мкФ) на питание ленты. Ставить их необязательно, но очень желательно. Если вы заметите зависания и глюки в работе системы (Ардуино + лента + другое железо), то причиной в 50% является как раз питание.

7) Слой меди на ленте не очень толстый (особенно на модели ECO), поэтому от точки подключения питания вдоль ленты напряжение начинает падать: чем больше яркость, тем больше просадка. Если нужно сделать большой и яркий кусок ленты, то питание нужно дублировать медным проводом 1.5 (или больше, надо экспериментировать) квадрата через каждый метр.

Возможные ошибки и как их избежать

Выполняя монтаж светодиодной RGB ленты можно допустить ряд ошибок. Они следующие:

1. Неправильное подключение элементов. Сначала подключается блок питания, затем контроллер, подсветка, усилитель.
2. Неправильный подбор контроллера или блока питания по мощности. Малая мощность будет недостаточной для работы всех цепи.
3. Используется блок питания, напряжение которого больше допустимого. В этом случае вся лента или ее отдельные участки могут выйти из строя.
4. Для соединения выбраны жесткие, одножильные провода большого сечения. Наилучшим вариантом будет проводка сечением 0,75-1,5 мм, в многожильном исполнении. Жесткие провода долго прогреваются паяльником и могут привести к отслоению контактной полосы.

Светодиодная лента Соединение светодиодной ленты коннектором и пайкой

57326.12.2022

Также частой ошибкой является неправильное соединение. Нужно тщательно изучить маркировку на всех элементах схемы и внимательно соединить их проводами.

При монтаже учитывается степень защиты подсветки. Модели с классом защиты ниже «IP67», запрещено устанавливать в помещениях с высокой влажностью.

Управление RGB лентой с помощью контроллера

RGB-контроллер — это один из вариантов устройств, с помощью которых можно осуществить управление лентой. Без него можно смело обойтись, если владельцу не нужен динамичный эффект с бегающими огоньками. Для статичного явления подойдет светодиодная полоска без контроллера.

Что делает регулятор:

• смешивая 3 основные цвета – красный, зеленый, синий – получает новые оттенки;
• увеличивает или уменьшает яркость;
• включает и выключает устройство;
• некоторые модели позволяют хозяину самому создать программу свечения: светодиоды будут загораться и потухать с определенной периодичностью, заданные цвета станут переливаться с той скоростью, которую установит владелец.

Какие бывают контроллеры?

Задумав купить регулятор, вы должны сначала определиться с точными параметрами, которые будут у будущего аппарата. Если приобрести неподходящий прибор, в лучшем случае он просто не заработает, а в худшем — выведет из строя целую ленту.

Есть несколько классификаций, соединив воедино которые, человек получит идеальный портрет необходимого контроллера.

Регуляторы различаются по:

• способу управления;
• прошивке программы;
• выходной мощности — самое главное.

Также можно разделить аппараты на кнопочные и сенсорные. Выбрать встроенную программу можно при первом включении контроллера, некоторые модели предлагают хозяину самому создать режим переливания.

Подробнее о всех видах контроллеров читайте здесь

Управление RGB лентой – способы.

Без пульта ДУ;

Такие устройства отличаются крайне простым управлением и компактностью. Настраивается прибор только при первом включении. Дальше устройство работает на отрегулированных параметрах: уровне свечения, интенсивности светового потока, спектре цветов и программе переливания. Если владельцу не нужно часто перенастраивать полоску, ему можно обойтись контроллером без пульта управления.

Радио пульт;

Сигнал подается на расстоянии в 100 метров. Лента откликнется даже на команду, которая исходит из другой комнаты за закрытой дверью, так как сигнал проходит через стены, в отличие от инфракрасного луча.

ИК-пульт;

Управление на расстоянии до 10 метров проводится благодаря инфракрасному датчику при условии, что датчик не перегорожен посторонними объектами. У этих моделей есть множество функций, возможности которых доходят до управления каждым светодиодом. Пульты с инфракрасным датчиком в среднем дешевле других вариантов и, стоит заметить, очень распространены. Поэтому, потеряв или сломав свой аппарат, вы можете приобрести точно такой же в любом магазине или на радио рынке.

Wi-Fi;

Выполняет те же функции, что и прошлые аналоги. Отличие состоит в способе управления. Управление RGB лентой можно осуществлять с телефона, планшета, стационарного компьютера либо ноутбука. Производители предлагают установить специальные приложения на iOS или Android, с помощью которых можно отрегулировать оттенок каждого светодиода и периодичность переливания.

Звуковой;

Устройство реагирует на воспроизводимые звуки в полуавтоматическом режиме. При первой настройке прибора можно установить определенные шумы, на которые будет реагировать контроллер. Это может быть хлопок, стук, щелчок и так далее. Такими сигналами можно включать и выключать ленту. Также полоска может реагировать на ритм и темп, создавая эффект цветомузыки.

Подробнее о всех видах контролеров для управления RGB лентой здесь

Кнопочные и сенсорные

Пульты с кнопками — самый распространенный вид управления, появившийся на рынке еще десятки лет назад. Основное различие между кнопочными и сенсорными пультами заключается в привычности и более простой эксплуатации кнопочных приборов. Программа освещения устанавливается одной клавишей.

С помощью сенсорного кольца определяется нужный режим и цвет свечения. Хоть кнопочные регуляторы и привычнее для большинства старшего поколения, сейчас везде используются сенсорные технологии. Поэтому преимуществом будет комфортность использования, а недостаток — высокая цена по сравнению с аналогами.

Необходимы ли контроллер и блок питания

Порой мастера-любители стараются избежать расходов на дополнительные устройства. В подобных ситуациях помогает смекалка. Например, есть лента RGB длиной 10 м, однако нет блока питания и контроллера. Тогда прибегают к хитростям. Заместо обычного блока питания возможно использование адаптера для плазменного телезивора либо телевизора LED, выдающего 12 В. Обязательное условие: выпрямитель должен подходить по показателям исходной мощности. Единственная проблема заключается в том, что подобных блоков должно быть 3 — по 1 для каждого цвета.

Также заместо обыкновенного выключателя устанавливают 3-клавишный. Их соединяют так:

• Ноль должен пойти на блоки электропитания сразу и после этих блоков он должен опять соединиться в единую линию.
• Фазный электропровод должен пойти через выключатель и там превратиться в 3 электрожилы. Затем каждая из них идёт на собственный блок электропитания, затем она подаётся на ленту RGB нужного цвета.

В результате путём включения конкретных клавиш обеспечивается зажигание определённого цвета, а в случае комбинирования этих клавиш возможно достижение дополнительных цветов. Ленты RGB для интерьерного дизайна могут использоваться очень разнообразно.

Как добавить USB-колонкам светодиодную подсветку

Музыка звучит веселее, когда ей аккомпанирует подсветка. Ещё круче, когда эта подсветка подстраивается под музыку и мигает в такт. С помощью всего нескольких деталей можно заставить мигать любые USB-колонки, даже самые простые.

— Три транзистора BC547 — Один резистор 100K — Два резистора 10K — Один керамичесий конденсатор 104 — Два светодиода (желательно разных цветов) — Печатная плата

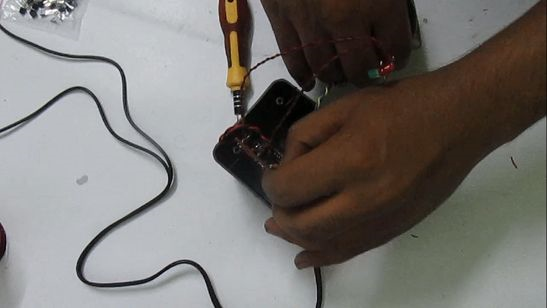

Вскройте корпус колонок и посмотрите, есть ли в нём место для небольшой печатной платы с несколькими деталями. Если есть, вытравите печатную плату по схеме, показанной ниже или используйте конструктор с зажимами и соединительными проводами. Приобрести все компоненты можно в магазине или на рынке с радиотоварами. Там же расскажут, как вытравливать плату, если вы не умеете этого делать.

Схема печатной платы и принципиальная схема:

Распаяйте детали на плате, оставив светодиоды — они будут размещены отдельно на корпусе. Подайте на плату питание от колонок (не подключая их к источнику энергии). От USB идёт 5 вольт, этого будет достаточно. Найдите, где в колонках подаётся аудиосигнал, — от контактов, к которым присоединены провода, идущие от аудиовыхода. Подпаяйтесь к этим контактам так, как показано на схеме.

Отдельного питания плате, к которой присоединены светодиоды, не потребуется, поскольку она подключена к USB, а яркость свечения из-за особенности схемы не зависит от общей громкости музыки, поэтому диоды не будут светить тускло и не выключатся, даже если вы убавите или выключите звук.

Проделайте в нижней части корпуса колонок отверстия для светодиодов. Установите их в корпус, зафиксируйте клеем и подпаяйте их контакты к плате в соответствии со схемой. Соберите корпус колонок, подключите питание к USB и 3,5-миллиметровый джек к аудиовыходу. Если всё сделано правильно, светодиоды будут мигать в такт музыке. Будет очень красиво, особенно в темноте.

Если добавить в цепь выключатель и вывести его на корпус, вы сможете отключать подсветку в тех случаях когда она вам не нужна, надоела или мешает.

Источник

ЧТО ТАКОЕ АДРЕСНАЯ ЛЕНТА

Итак, данный гайд посвящен адресной светодиодной ленте, я решил сделать его познавательным и подробным, поэтому дойдя до пункта “типичные ошибки и неисправности” вы сможете диагностировать и успешно излечить косорукость сборки даже не читая вышеупомянутого пункта. Что такое адресная лента? Рассмотрим эволюцию светодиодных лент.

Обычная светодиодная лента представляет собой ленту с напаянными светодиодами и резисторами, на питание имеет два провода: плюс и минус. Напряжение бывает разное: 5 и 12 вольт постоянки и 220 переменки. Да, в розетку. Для 5 и 12 вольтовых лент нужно использовать блоки питания. Светит такая лента одним цветом, которой зависит от светодиодов.

RGB светодиодная лента. На этой ленте стоят ргб (читай эргэбэ – Рэд Грин Блю) светодиоды. Такой светодиод имеет уже 4 выхода, один общий +12 (анод), и три минуса (катода) на каждый цвет, т.е. внутри одного светодиода находится три светодиода разных цветов. Соответственно такие же выходы имеет и лента: 12, G, R, B. Подавая питание на общий 12 и любой из цветов, мы включаем этот цвет. Подадим на все три – получим белый, зелёный и красный дадут жёлтый, и так далее. Для таких лент существуют контроллеры с пультами, типичный контроллер представляет собой три полевых транзистора на каждый цвет и микроконтроллер, который управляет транзисторами, таким образом давая возможность включить любой цвет. И, как вы уже поняли, да, управлять такой лентой с ардуино очень просто. Берем три полевика, и ШИМим их analogWrit’ом, изи бризи.

Адресная светодиодная лента, вершина эволюции лент. Представляет собой ленту из адресных диодов, один такой светодиод состоит из RGB светодиода и контроллера. Да, внутри светодиода уже находится контроллер с тремя транзисторными выходами! Внутри каждого! Ну дают китайцы блэт! Благодаря такой начинке у нас есть возможность управлять цветом (то бишь яркостью r g b) любого светодиода в ленте и создавать потрясающие эффекты. Адресная лента может иметь 3-4 контакта для подключения, два из них всегда питание (5V и GND например), и остальные (один или два) – логические, для управления.

Лента “умная” и управляется по специальному цифровому протоколу. Это означает, что если просто воткнуть в ленту питание не произойдет ровным счётом ничего, то есть проверить ленту без управляющего контроллера нельзя. Если вы потрогаете цифровой вход ленты, то скорее всего несколько светодиодов загорятся случайными цветами, потому что вы вносите случайные помехи, которые воспринимаются контроллерами диодов как команды. Для управления лентой используются готовые контроллеры, но гораздо интереснее рулить лентой вручную, используя, например, платформу ардуино, для чего ленту нужно правильно подключить. И вот тут есть несколько критических моментов:

Основные критерии выбора

Чтобы подобрать блок питания светодиодной ленты, нужно обратить внимание на такие ключевые характеристики данного устройства:

• значение выходного напряжения – оно в обязательном порядке должно соответствовать по показателю осветительному прибору;
• показатель мощности устройства – рассчитывается по специальной формуле;
• уровень защиты;
• наличие дополнительных функций.

Выбирая источник питания, также нужно учесть его стоимость. Защищённые от влаги модели будут стоить дороже. На ценообразование влияет метод преобразования устройства и его мощностные показатели.

Метод преобразования

Принцип работы импульсного блока питания

По способу преобразования блоки питания можно разделить на 3 основных типа:

• линейные;
• бестрансформаторные;
• импульсные.

Источники питания линейного типа изобрели ещё в прошлом столетии. Они активно использовались до начала 2000-х годов, до появления на рынке импульсных устройств. Сейчас практически не применяются.

Бестрансформаторные модели малопригодны для питания светодиодных светильников. Они обладают сложной конструкцией – напряжение 220В в них уменьшается посредством RC-цепи с последующей стабилизацией.

Основной серьёзный минус – блок нельзя включать без нагрузки. В противном случае может выйти из строя силовой транзистор. На современных моделях эту проблему решили при помощи обратной связи. В итоге на холостом ходу напряжение на выходе не выходит за пределы допустимого показателя.

Охлаждение

В зависимости от применённой системы охлаждения блоки питания разделяются на 2 типа:

• Активное охлаждение – устройство оснащается внутрикорпусным вентилятором, отвечающим за эффективность охлаждения. Такая конструкция даёт возможность взаимодействовать с достаточно высокими мощностями. При этом вентилятор может гудеть и его периодически нужно чистить, так как с воздушным потоком внутрь корпуса попадает пыль.
• Охлаждение пассивного типа – устройство не оборудуется вентилятором (естественное охлаждение). Такие источники питания очень компактны, но при этом подходят исключительно для использования в быту, так как рассчитаны на малые нагрузки.

Исполнение

Компактный блок питания для светодиодной ленты

По типу исполнения блоки питания разделяются на такие конструкции:

• Малогабаритный пластиковый корпус. Такое устройство внешне схоже с блоками питания от ноутбуков и обладает разборным корпусом из пластика. Модели данного класса функционируют стабильно и будут оптимальным вариантом для использования в сухих помещениях.
• Герметичный корпус из алюминия. Конструкционные особенности, герметичность и прочность используемого материала, позволяют применять такой светодиодный блок в помещениях с повышенной влажностью. Он устойчив к воздействию влаги и выделяется длительным эксплуатационным сроком.
• Корпус из металла с вентиляционными отверстиями. Такие устройства не защищены от внешних воздействий, поэтому монтируются в специальные закрытые коробки. Корпус открытого типа даёт возможность быстро перенастроить блок.

Выходное напряжение

Данная характеристика устанавливает, в какой номинал напряжения преобразует источник питания исходное сетевое напряжение 220В. Обычно это 12В и 24В постоянного или переменного типа. Наиболее распространёнными являются светодиодные ленты на 12В с напряжением постоянного типа. Соответственно, для них нужен блок питания маркировки DC12V.

Мощность

Потребление светодиодов

В отдельных ситуациях в расчёте мощности источника питания просто нет надобности. Например, если нужно подсоединить 1 метр ленты на светодиодах класса SMD с питанием 12В, подойдёт любой блок с неизменным напряжением на выходе 12В. Если же предполагается более мощная нагрузка, нужно будет воспользоваться формулой расчёта.

Подобрать мощность источника питания можно исходя из максимальной длины светодиодной ленты и от показателя потребления 1 метра изделия. Для облегчения такой задачи производители прописывают требования к источнику питания в инструкции к LED-ленте.

Дополнительные функции

Блок питания с пультом управления

Кроме основных характеристик, при выборе блоков питания внимание нужно обращать на наличие в них дополнительных функций:

• могут быть тривиальными и исключительно обеспечивать питание;
• более функциональные модели обладают встроенным диммером;
• отдельные устройства оснащаются инфракрасным датчиком или радиоканалом для управления при помощи пульта ДУ.

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними – линия отреза (многие производители отмечают ее знаком “ножницы” или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.

Свойства и принцип работы светодиодной ленты

Светодиодная лента часто применяется благодаря таким достоинствам:

• отличное свечение;
• длительный срок службы;
• экономичность в электропотреблении;
• гибкость, возможность устанавливать в любые конструкции;
• легкость монтажа на любую плоскость благодаря приклеивающейся поверхности;
• возможность регулировать длину ленты (отрезать и наращивать, сколько нужно).

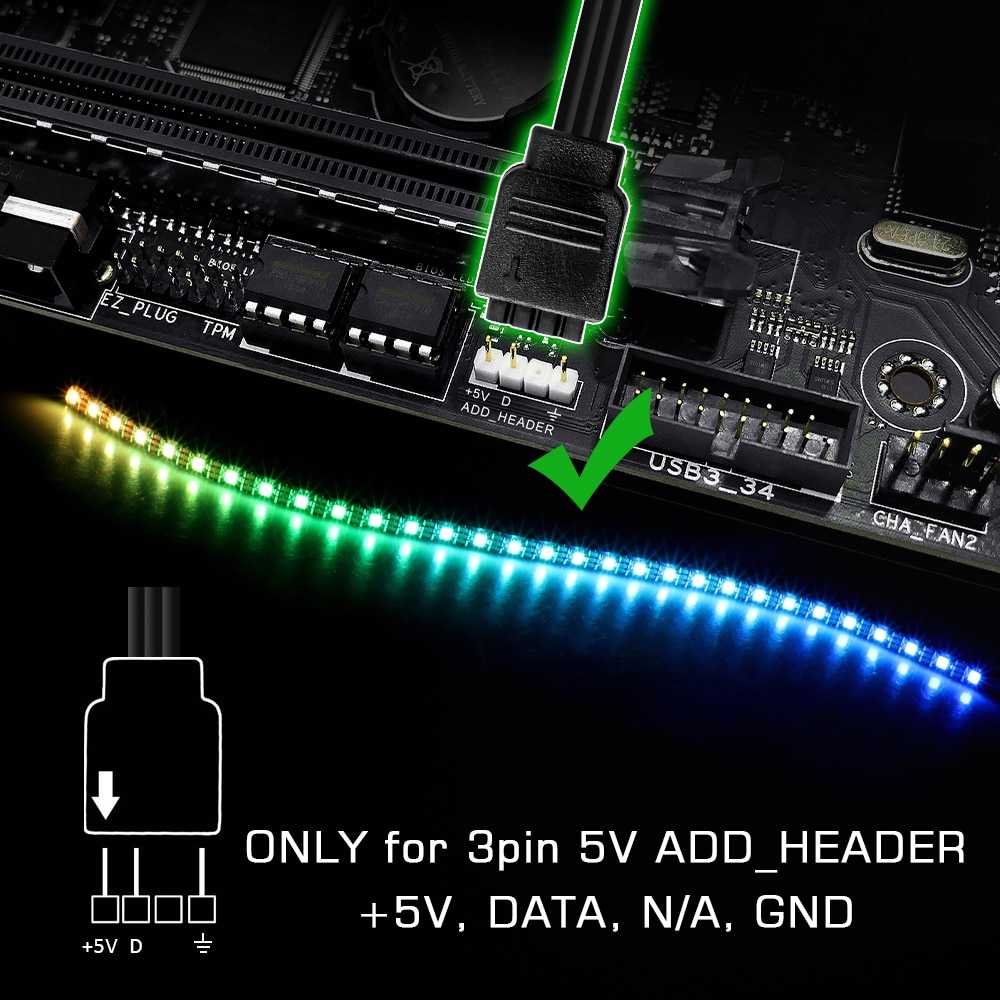

Следует учитывать, что светодиодная лента – низковольтное оборудование, то есть для ее питания требуется напряжение 12 или 24 В (вольт). В домашней электрической сети напряжение составляет 220 В 50 Гц, поэтому данный осветительный элемент будет подключаться строго через блок питания, подобранный в зависимости от мощности потребления ленты. Существуют также led-светильники под напряжение 220 В, их подключают непосредственно к розетке, но для освещения компьютера они не подходят. Оптимальный вариант для ПК подсветки – это 12 В.

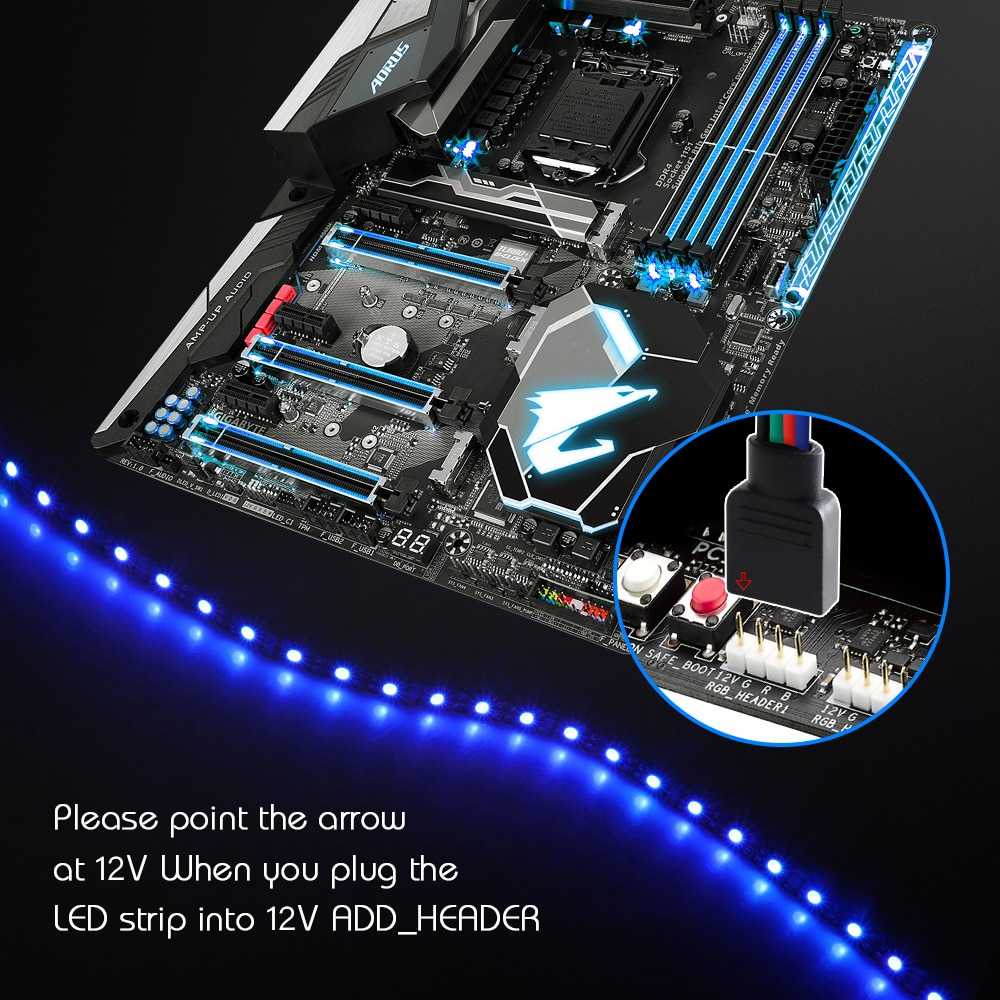

К ПК можно подсоединить любую ленту, но прежде чем купить ее в магазине, следует определиться с несколькими характеристиками для дальнейшего эффективного использования:

• плотность диодных кристаллов;
• моно или трехцветное свечение;
• длина;
• класс водозащищенности;

От плотности диодов зависит общая мощность осветительного прибора и выбор блока питания. Существуют ленты плотностью 30, 60 и 120 светодиодов на один метр. Длина обычной катушки составляет 5 метров, для подсветки одного ПК ее хватит. Для домашнего использования достаточно низкого класса влагозащищенности 20IP.
