Светодиодная лента на батарейках схема, инструкция подключения

Добавляем конденсатор

Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.

Видео: как правильно сделать светодиодный светильник своими руками

При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.

Создание гирлянды из старой клавиатуры

Для ускоренного создания гирлянды можно воспользоваться одним из самых бюджетных вариантов, связанных с разборкой старых компьютерных устройств ввода – мыши и клавиатуры.

В процессе выполнения работы вам понадобятся:

• несколько старых клавиатур, которые могут быть даже нефункционирующими;
• паяльник;
• резисторы;
• изолента или скотч;
• термоусадочные кембрики;
• припой и канифоль.

Сначала удалите провода из клавиатуры и отсоедините USB-кабель. Для повышения шансов на выполнение качественной работы вам понадобятся около 5 устройств ввода: возможно, таковые имеются у ваших друзей, близких, поспрашивайте на городском форуме.

Каждая клавиатура оснащена 3-мя светодиодами, указывающими на работу 3 основных функций изделия на кнопках Num Lock, Caps Lock и Scroll Lock. Если же вам под руку попалась ненужная геймерская клавиатура, то все будет намного проще, ведь она зачастую включает огромное количество светодиодов.

Выполните разборку изделия и вытащите из него маленькую плату с контроллером. Она будет использоваться для соединения различных лампочек. Создайте изделие из 12 элементов, подключенных к резисторам по параллельной схеме. Превышать это значение не стоит, поскольку стандартный USB-кабель, от которого питается клавиатура, передает напряжение до 5 В при силе тока 500 мА.

Рабочее напряжение отдельных элементов не превышает 5 В. При прямом подключении без резистора будет происходить перегрев, который рано или поздно приведет к перегоранию компонентов. Именно поэтому напряжение понижается за счет дополнительного сопротивления или методом попарной спайки элементов. Во втором случае каждый отдельный компонент будет понижать напряжение «своего соседа». К сожалению, такой вариант считается менее оптимальным и эффективным: лучше всего следить за установленным лимитом вольтажа и не выходить за их пределы.

Далее следует взять простой кабель и на одной из его сторон удалить оплетку, а затем выполнить пайку. После создания изделия нужной длины и формы, остается заизолировать оголенные части.

Создать самодельную новогоднюю гирлянду из светодиодов проще простого: запаситесь необходимыми элементами и инструментами, выполните расчет (с этим могу помочь специалисты) или найдите в сети любую проверенную схему подключения. Затем следуйте нашим инструкциям, и в итоге получите функционирующее, качественное и безопасное изделие.

• https://www.asutpp.ru/kak-sdelat-girlyandu-iz-lampochek-i-svetodiodov.html
• https://mysku.ru/blog/aliexpress/36167.html
• https://220.guru/osveshhenie/svetilniki/kak-sdelat-svetodiodnuyu-girlyandu.html

Текст видео

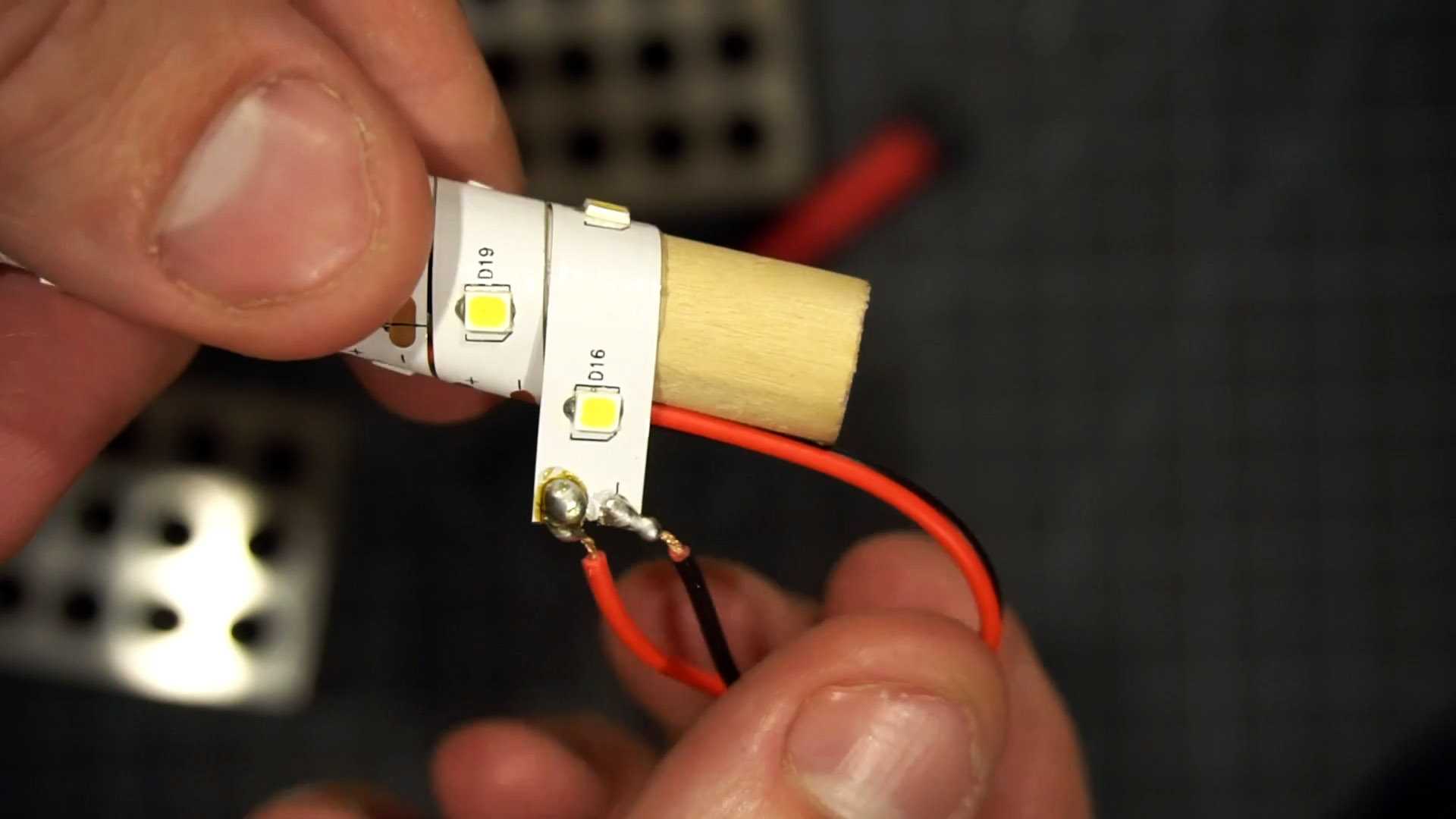

Берем светодиодную ленту, отрезаем минимальный элемент. Запитываем его от 12 вольт, охлаждение скорее всего не потребуется, слишком мало диодов. Далее находим любой объект который хотим использовать в качестве ночника и вуаля!

Ставим лайки, делаем сами.

Осторожно здравый смысл!

По вопросам сотрудничества сюдаhttp://bit.ly/ad_imm

ПОДАРКИ Автору.Пожалуйста просто наслаждайтесь видео и сохраните свои деньги для более важных вещей в реальной жизни.Но если желание отблагодарить или помочь по настоящему сильно то: Яндекс Деньги: 410011797830971 | Webmoney: R382264579896 или Z880171836518

Что нужно знать о пайке

Самым главным моментов в работе со светодиодными лентами является правильное их нарезание на отдельные фрагменты и припаивание. Чтобы все прошло качественно, следует знать следующие нюансы проведения данного вида работ:

разрезать изделие нужно только в специальных местах. В противном случае произойдет повреждение токопроводящих контактов и прибор будет испорчен;

Место для разрезания ленты

• паять нужно аккуратно, всего на несколько секунд прикладывая жало паяльника к контактам и проводам;
• провода предварительно обязательно нужно залудить;
• после завершения пайки, контакты следует прочистить от остатков припоя.

Придерживаясь этих рекомендаций, процесс спаивания отдельных фрагментов изделия и подключение к источнику питания пройдет максимально легко и быстро.

Светильник в форме венка

Шаг 1. Толстую проволоку нарезаем на отрезки разной длины и каждое сворачиваем в кольцо. Концы соединяем сваркой или связываем мягкой тонкой проволокой. Соединяем кольца друг с другом несколькими перемычками.

Шаг 2. Чтобы через декор не проступал необработанный металл, красим получившийся каркас белой краской.

Шаг 3. Равномерно оплетаем кольца гирляндой с маленькими вытянутыми лампочками. Чтобы она не съезжала, кое-где прихватываем провода нитками или скотчем. На каждую лампочку надеваем бумажный декор, аккуратно проткнув его в центре.

Шаг 4. Подвешиваем венок на стену рядом с розеткой и включаем в сеть.

Сколько времени будет светить

Как примерно высчитать, сколько времени будет работать та или иная светодиодная лента на батарейках и какие батарейки под нее лучше подобрать?

Для начала вам нужно узнать название самой ленты и какие светодиоды в ней используются. Вбиваете эту марку в гугл и ищите параметры.

Самый главный – это напряжение и потребляемый светодиодом ток.

Допустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.

Далее подсчитываете, сколько таких светодиодов будет в вашей подсветке. И умножаете этот ток на их количество.

Например, при 50 диодах и свечении ленты на максимальной мощности, общий потребляемый ток будет составлять – 2700мА.

Довольно существенная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

Емкость аккумулятора 18650 в самых популярных моделях составляет 2600мА/ч. Есть больше и меньше. Эти цифры означают – данная подсветка на батарейках 18650 при токе потребления 2600мА, будет непрерывно светиться около 1 часа.

Если потребляемый ток превышает номинальный ток разряда аккумулятора, соответственно и лента будет гореть значительно меньший временной промежуток, и наоборот.

Только при этом не забывайте, что у небольших батареек, не рекомендуется превышать ток разряда больше чем в полтора-два раза от ее емкости.

Иначе батарейки быстро испортятся.

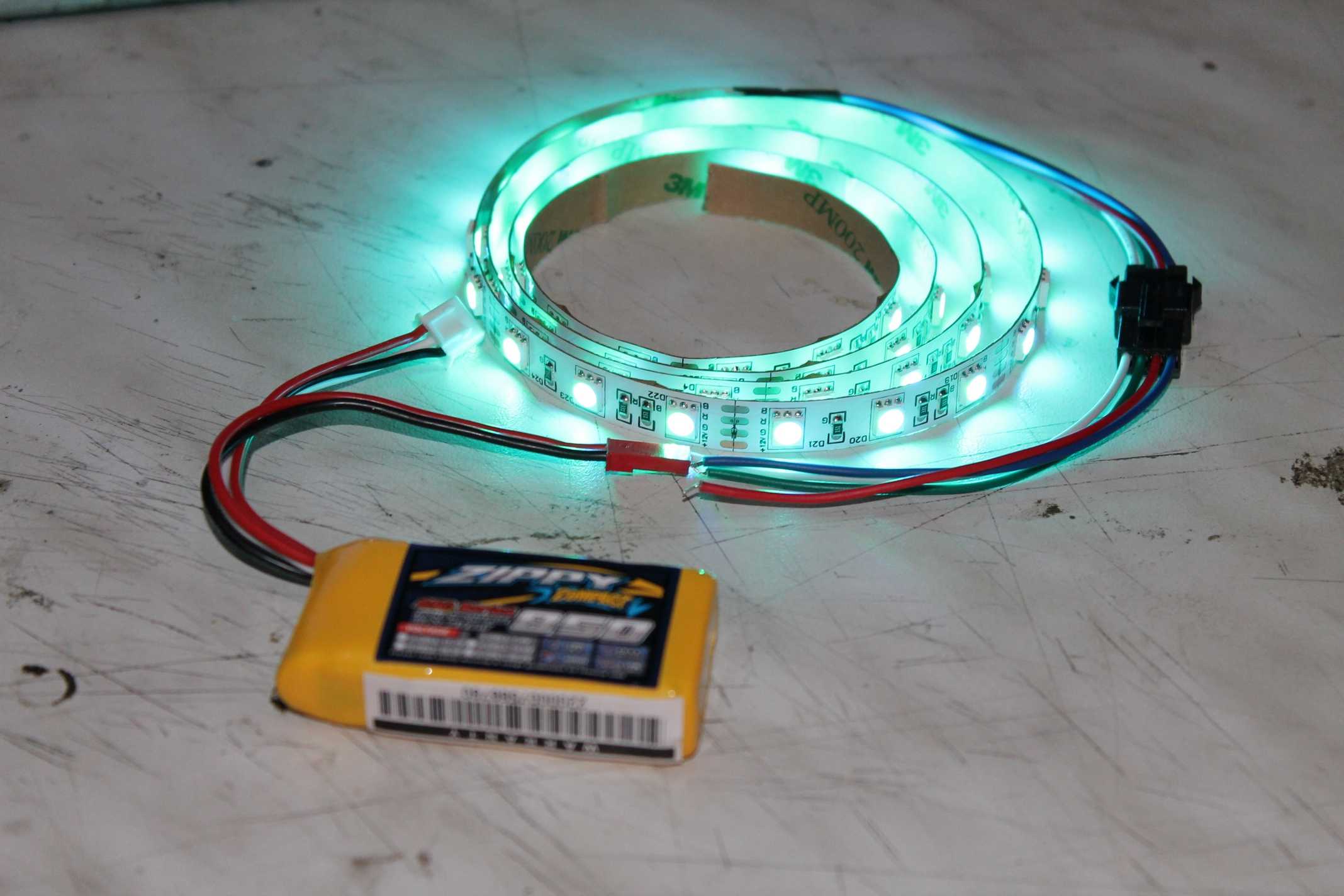

Подключение RGB-ленты

При подключении светодиодной ленты не имеет значения, будет она однотонной или многоцветной, оно происходит по одинаковому принципу. Единственное отличие RGB-полосы – наличие в ее схеме питания контроллера и иногда усилителя. Вот на этих приспособлениях стоит остановиться подробнее.

При соединении блока питания с контроллером разницы в действиях с одноцветными лентами не наблюдается – контакты соединяются по маркировке полярности. Немного сложнее коннект контроллера и полосы. Три провода здесь отвечают за цвета, а четвертый – за питание:

Подключение RGB-контроллера

Подключается этот прибор к каждому дополнительному отрезку полосы, а питание подается с блока, причем стабилизирующий трансформатор на усилитель лучше установить отдельный, т. к. мощностного запаса основного блока питания может не хватить.

Необходимые материалы

Для сборки схемы подключения понадобится:

Светодиодная лента. Её длина зависит от общей емкости источника питания.

Светодиодная лента IP20

Батарейки напряжением от 8 до 12 В. При наличии меньшего напряжения необходимо последовательно соединить их между собой.

Схема последовательного соединения батареек между собой

Батарейка типа 23А на 12 Вольт

Выбор материалов при использовании пайки:

Паяльник

Паяльник

Нейтральный флюс или канифоль

Нейтральный флюс и канифоль для пайки

Припой

Припой

Соединяющий медный провод сечением от 0,5 до 0,75 кв.мм.

Медные провода 0,5 кв.мм.

Переключатель/тумблер

Переключатель/тумблер

Нож для зачистки изоляции с проводов

Нож для зачистки изоляции

Наждачная бумага и спиртосодержащий раствор для зачистки контактных площадок

Наждачная бумага

Для метода без использования пайки:

Кассета для подключения АКБ или специальный контактный переходник (разъем)

Кассета для последовательного соединения АКБ без пайки

Разъем

Коннектор, для присоединения аккумуляторов к ленте и соединения участков платы между собой

Коннектор

Правильный выбор батареек и схемы их подключения

Для подключения СДЛ применяют:

1. аккумуляторы (Li-ion или свинцово – кислотные);

li-ion аккумулятор 12 вольт с зарядным устройством

батарейки (пальчиковые, кроны, таблетки и т.д.).

Виды по форме

Их основными рабочими характеристиками являются напряжение и емкость (уровень заряда).

Пальчиковые батарейки и кроны подключаются по одной из схем:

Схема №1 – последовательное соединение 6-8 пальчиковых батареек по 1,5 В. Таким образом суммарное напряжение составит 9-12 В.

Схема подключения LED-платы к группе последовательно соединенных АКБ

Схема №2 – присоединение одной кроны на 9 В или батареи типа 23Ана 12 В. Их заряд позволяет светиться плате 0,3 м со светодиодами типаSMD 3528 непрерывно в течение 5 часов.

Схема подключения LED-платы к кроне 9 В

Минус – нельзя повторно использовать разрядившееся устройство.

Схемы подключения СДЛ при помощи аккумулятора:

Схема №1 – применение аккумулятором от смартфона на 3,7 В совместно с конвертером, повышающим напряжение до 12 В.

Схема подключения LED-платы к аккумулятору через конвертер

Повышающий напряжение модуль от 3,7 до 12 В

Такая комплектация удобна своей компактностью, высокой емкостью АКБ и возможностью её заряда от обычного зарядного устройства для смартфона.

Схема №2 – применение электрического аккумулятора на 12 В.

Схема подключения LED-платы к АКБ на 12 В

АКБ перезаряжается до 500 циклов и имеет стабильный уровень напряжения, обеспечивающий насыщенную яркость кристаллов.

Свинцово-кислотные АКБ имеют относительно крупные размеры и массу, в отличие от литий — ионных. Последние легче и меньше в 4 раза.

Непосредственное соединение платы к источнику питания выполняется с применением вспомогательных устройств (коннектор, кассеты) или пайкой.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

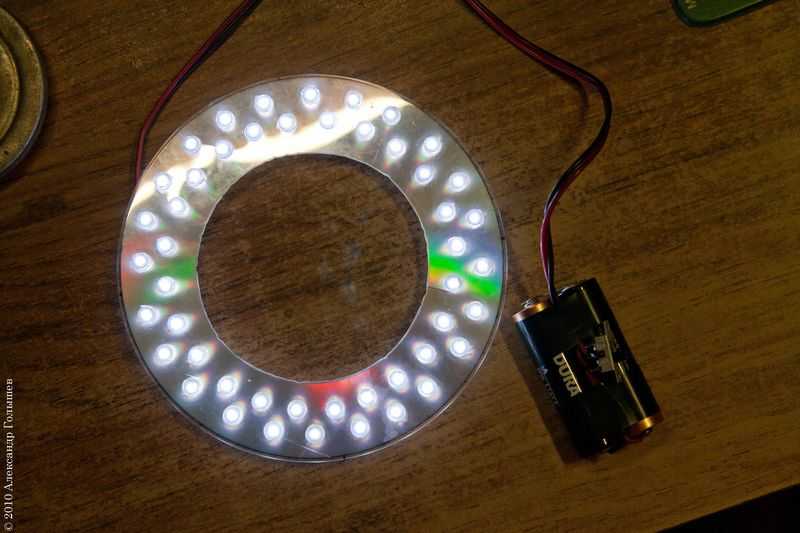

Питание от батарейки

Если покупка аккумулятора – дорогое удовольствие, а заряжать его негде, то заставить светодиодную ленту светиться можно с помощью батареек. Рассмотрим 3 наиболее распространённых варианта подключения.

Вариант №1 предусматривает использование 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему именно 6 штук? Потому что светодиодная лента даже при питании от 9В будет работать примерно в половину своей мощности. Во-первых, такого уровня света от ленты вполне хватит для подсветки чего-либо. Во-вторых, через светодиоды будет протекать вдвое меньший ток (нелинейность ВАХ), что позволит значительно продлить срок службы батареек. Но при желании можно увеличить количество элементов питания до 8. Собрать схему светодиодной подсветки на батарейках можно двумя способами:

• с помощью коротких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к крайнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
• в кассету (контейнер) вставляют 6 батареек, соблюдая указанную полярность. Провода, выходящие из кассеты, вместе со светодиодной лентой зажимают в коннекторе.

Вариант №2 предполагает использование в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны примерно равна 0,5-0,6 А*ч. Это значит, что, например, лента на SMD 3528 длиной 30 см будет непрерывно светить в течение 5 часов. Крону часто используют для светодиодного тюнинга велосипеда. Вариант №3 подразумевает совместное использование аккумулятора от телефона (смартфона) и повышающего преобразователя до 12 вольт. В такой комплектации светодиодная подсветка имеет несколько весомых плюсов:

• надёжность и долговечность;
• компактность (размер конвертера соизмерим с flash-накопителем);
• приемлемая стоимость (конвертер 3,7 В-12 В – 2$, батарея – 10$);
• аккумулятор легко зарядить от смартфона или зарядного устройства, а его ёмкость достигает 2000 мА*ч;
• светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и аккумуляторы любого типа. Главное, чтобы их напряжение совпадало с входным напряжением конвертера.

Разбираемся, как запитывается светодиодная лента на батарейках. Научимся заодно рассчитывать ожидаемый срок работы и решим, подходит ли такой способ, с учетом имеющейся задачи и доступных материалов.

Светодиодные ленты рассчитаны на рабочее напряжение в 12 или 24 В, стандартное напряжение в сети — 220 В. По умолчанию проблема обходится покупкой блока питания, но при желании все решается обычными батарейками.

Питание от батарейки

Если покупка аккумулятора – дорогое удовольствие, а заряжать его негде, то заставить светодиодную ленту светиться можно с помощью батареек. Рассмотрим 3 наиболее распространённых варианта подключения.

Вариант №1 предусматривает использование 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему именно 6 штук? Потому что светодиодная лента даже при питании от 9В будет работать примерно в половину своей мощности. Во-первых, такого уровня света от ленты вполне хватит для подсветки чего-либо. Во-вторых, через светодиоды будет протекать вдвое меньший ток (нелинейность ВАХ), что позволит значительно продлить срок службы батареек. Но при желании можно увеличить количество элементов питания до 8.

Собрать схему светодиодной подсветки на батарейках можно двумя способами:

• с помощью коротких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к крайнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
• в кассету (контейнер) вставляют 6 батареек, соблюдая указанную полярность. Провода, выходящие из кассеты, вместе со светодиодной лентой зажимают в коннекторе.

Вариант №2 предполагает использование в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны примерно равна 0,5-0,6 А*ч. Это значит, что, например, лента на SMD 3528 длиной 30 см будет непрерывно светить в течение 5 часов. Крону часто используют для светодиодного тюнинга велосипеда.

Вариант №3 подразумевает совместное использование аккумулятора от телефона (смартфона) и повышающего преобразователя до 12 вольт. В такой комплектации светодиодная подсветка имеет несколько весомых плюсов:

• надёжность и долговечность;
• компактность (размер конвертера соизмерим с flash-накопителем);
• приемлемая стоимость (конвертер 3,7 В-12 В – 2$, батарея – 10$);
• аккумулятор легко зарядить от смартфона или зарядного устройства, а его ёмкость достигает 2000 мА*ч;
• светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и аккумуляторы любого типа. Главное, чтобы их напряжение совпадало с входным напряжением конвертера.

С момента появления светодиодного освещения его активно стали использовать во всех автомобилях.

При этом, кроме замены обычных ламп на диодные, многие умельцы нашли разнообразные способы применения и для светодиодной ленты. Причем, даже в тех местах, где подсветки и освещения никогда и не было.

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

• приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

• салон или двери машины

Особенности

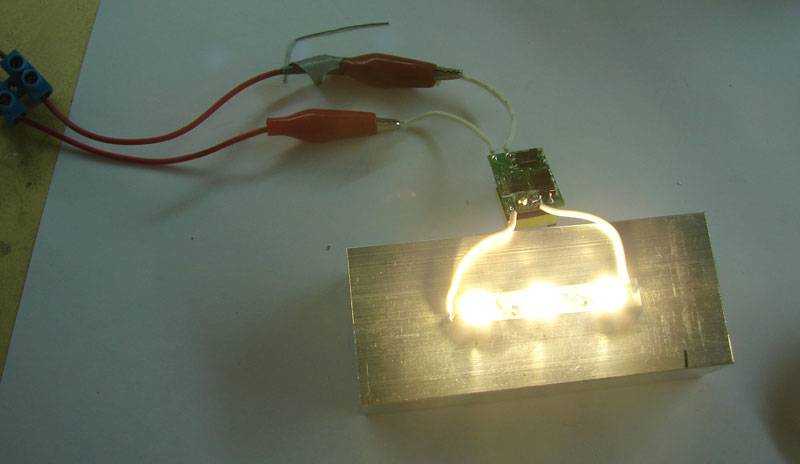

Светодиоды на 3 вольта, подключаемые поодиночке, потребуют несколько компонентов.

При 1-1,5 вольта – схемы на одном или нескольких транзисторах для «вольтодобавки», чтобы из этого напряжения (один аккумулятор на основе никеля) устройство сделало 3,2 вольта, без которых светодиод не будет светиться. Для редких светодиодов, работающих от 1,5 вольта, такая схема не понадобится.

Они работают при номинальном напряжении 1,8-2,2 В, их можно подключать напрямик, параллельно, в любых количествах. Чем больше, тем более ёмким он должен быть.

Если используется литий-ионный аккумулятор, то цветные светодиоды подключаются последовательными парами. При максимальном напряжении в 4,2 В их свечение достигнет уровня чуть выше среднего (2,1 В на один светодиод). Эти пары подключаются параллельно друг другу. Не вздумайте подключать одиночные цветные светодиоды параллельно без последовательного спаривания – они сразу же сгорят.

Имея под рукой источник питания, например, внешнюю батарею со смартфоном на 5 В, ни цветные, ни белые светодиоды подключать напрямую нельзя: они сразу же перегорят. Здесь нужен регулируемый конвертер постоянного напряжения – такие штампуются в Китае миллионами в год. Заказать нужный и выставить с помощью тестера входное и выходное напряжения легко. Недостаток преобразователей постоянного напряжения – низкий КПД: потери могут составить до 34% в зависимости от входного и выходного напряжения.

Кластеры 12-вольтовые потребуют не одного, а нескольких аккумуляторов. Для 3-х литий-ионных аккумуляторов напряжение колеблется от 9 до 12,6 В – кластер не будет перегружен, если включить не 3, а 4 светодиода последовательно (рабочее напряжение не превышает 12,8 В). Имеющиеся в продаже промышленные сборки, к сожалению, несмотря на наличие токоограничительных резисторов в каждом кластере, обладают именно тремя, а не четырьмя светодиодами. Здесь налицо нарушение правильности расчёта в угоду экономии: светодиодов тратится меньше, но зато они быстро перегорают, что вынуждает потребителя менять их регулярно. В случае с красными, например, для задних подфарников (стоп-сигнал), правильнее было бы соединить именно 6 светодиодов на 12 В (напряжение сборки составило бы 13,2 В). Но экономия и желание лёгкой сверхприбыли заставляет производителей набирать в каждый кластер не 6, а 5 светодиодов. Оказываясь под напряжением только что перезаряженного аккумулятора, светодиоды перегреваются и преждевременно сгорают.

Вывод: чтобы не перегрузить светодиоды, рассчитывайте параметры схемы тщательно. Белый светодиод быстро выгорает при напряжении выше 3,2 В, красный – при значении выше чем 2,2. Провести расчёт для никелевых или литиевых аккумуляторов просто – одни выдают 1-1,5 В, вторые – 3-4,2. Старайтесь рассчитать схему так, чтобы работал только один аккумуляторный элемент (одна «банка»): два и более изнашиваются всегда неравномерно, и возникает перерасход из-за неиспользования их ресурса в полной мере.

Сборка и подключение

Убедимся, что приготовлено необходимое для работы:

• лента лежит рядом, необходимый кусок с нужным количеством диодов выбран, спецификации известны;
• элементы питания куплены, емкость, напряжение, время работы рассчитаны, если батареек много — подготовлен бокс;
• паяльник мощностью 25-40 Вт, флюс, припой;
• гибкие провода (желательно, с разноцветной изоляцией), сечение может быть небольшим, 0,5-0,75 мм2;
• нож-кусачки для зачистки изоляции;
• кусок наждачной бумаги либо что-то аналогичное для зачистки контактов;
• по желанию, тумблер и коннекторы.

Помним, что при последовательном соединении общее напряжение складывается из суммы напряжения всех элементов питания. При параллельном — равно напряжению каждого отдельного элемента.

Приступаем к подключению:

1. Зачищаем контакты на батарейках — плюс и минус обрабатываем наждачной бумагой.
2. Концы проводов залуживаем.
3. Припаиваем один проводок к зачищенному плюсу батарейки, другой — к минусу.
4. Если подключаете тумблер, на его вход припаивается провод с батарейки, выход идет на минус ленты.
5. Делаем аккуратные разрезы в строго отмеченных для этого местах светодиодной полоски (обычно линия разреза находится между парами контактов для припоя).
6. Плюс, минус, а также рабочее напряжение подписаны непосредственно рядом с контактами. RGB-контакты — всегда минусы.
7. Припаянный к батарейке плюс (либо выходящий из бокса плюсовой провод) припаиваем к плюсу на ленте, минус (либо выход тумблера) — к минусу. Припаянный “зеленый” контакт заставит ленту светиться зеленым цветом, красный — красным. Иногда минус маркируется как GND.
8. Коннекторами могут соединяться как отдельные участки друг с другом, так и вся лента с источником питания или контроллером. Каждому типу (RGB, RGBW) требуется свой коннектор.
9. Если нужно, повторяем шаги, указанные выше, с остальными батарейками и участками ленты.
10. На контактах не должно оставаться остатков припоя.

На цветных лентах 4 контакта находятся очень близко друг к другу. Следим, чтобы при пайке не образовалось оловянной дорожки, покрывающей сразу несколько контактов. Если такое произошло, заново разогреваем их и зубочисткой убираем лишнее олово между контактами. Проигнорируем — и в лучшем случае перепутаются цвета, в худшем — сгорит или лента, или блок питания, или всё разом.

Работая с паяльником на весу, не забываем про защитные очки и перчатки.

Есть несколько способов закрепить светодиодную ленту:

• клейкий слой с обратной стороны ленты;
• дополнительное прикрепление двусторонней клейкой лентой;
• гелевый суперклей;
• алюминиевые профили.

Два способа подключения диодной ленты принципиально различны по масштабу: батареечный — беспроводной, подходит для локальных задач; с блоком питания — надежный, для крупных проектов. Уровень заряда относительно потребляемого электричества поможет узнать, как часто придется менять элементы питания и сколько их нужно для бесперебойной работы. Кто неуверенно владеет паяльником — берет бокс для батареек или блок питания и подключается при помощи коннектора.

Умение подключить светодиодную ленту без блока питания избавит от проблем с укладкой проводов. И это единственный способ заставить ее работать при отсутствующем электричестве.

Когда это бесполезно

Если важна надежность освещения или покрывается большая площадь, батарейки не подойдут. Блоки питания удобнее (или незаменимы), когда хочется:

• вести работы по освещению большого помещения или множества их одновременно;
• оформлять фасады, карнизы, наружную рекламу;
• оставлять подсветку включенной надолго;
• использовать световые эффекты (мерцание, затухание, переливы);
• подсвечивать малодоступные или высотные участки помещения, где не получится постоянно паять и перепаивать батареи без риска сойти с ума.

Блок питания нагревается во время работы. Ему потребуется изолированное от других вещей, но легко доступное человеку место. Корпусы блоков бывают открытыми или полугерметичными, в зависимости от предполагаемого местонахождения.
