Централизованное аварийное освещение
Но самое современное решение — это централизованная система аварийного освещения. Она применяется в очень больших зданиях и сооружениях, торговых домах, терминалах аэропорта, бизнес центрах и т.п.
Представьте что у вас несколько сотен точек освещения. Здесь уже просто не реально для теста нажимать по одной кнопке и уж тем более регулярно менять сотни АКБ. Источники питания в таких системах выполняются отдельно, а функция тестирования реализуется на контроллерах.
Преимуществ здесь масса:
тестирование проводится в автоматизированном режиме и фиксируется в памяти устройства
Больше нет нужды вести отдельный журнал. Кроме того, можно организовать передачу данных на любые носители информации.
повышенная надежность
В сам светильник теперь не нужно вставлять дополнительные блоки АКБ и электроники. Соответственно чем меньше комплектующих, тем меньше вероятность их выхода из строя.
меньшая итоговая стоимость в сравнении с автономными вариантами
больший срок службы централизованной аккумуляторной установки
Примерно 12 лет, против 4-х во встроенных моделях.
возможность объединение ЦСАО с пожарной автоматикой и сигнализацией
То есть, будет идти прямой сигнал от пожарки с включением эвакуационных указателей в рабочий режим.
графическая наглядность работы и управление с пульта и одного рабочего места
возможность модернизации и изменения системы без замены самих светильников
При этом сама ЦСАО делится на:
простые системы
В них все светильники подразделяются на группы по этажам, зонам и т.д.
адресные
Каждая аварийная лампочка и знак имеет свой адрес. Система их видит и управляет каждым в отдельности.
Подводя итог можно сказать — то какой вариант аварийного освещения вам выбрать, зависит в первую очередь от общей площади здания и количества всех светильников и указателей в нем.

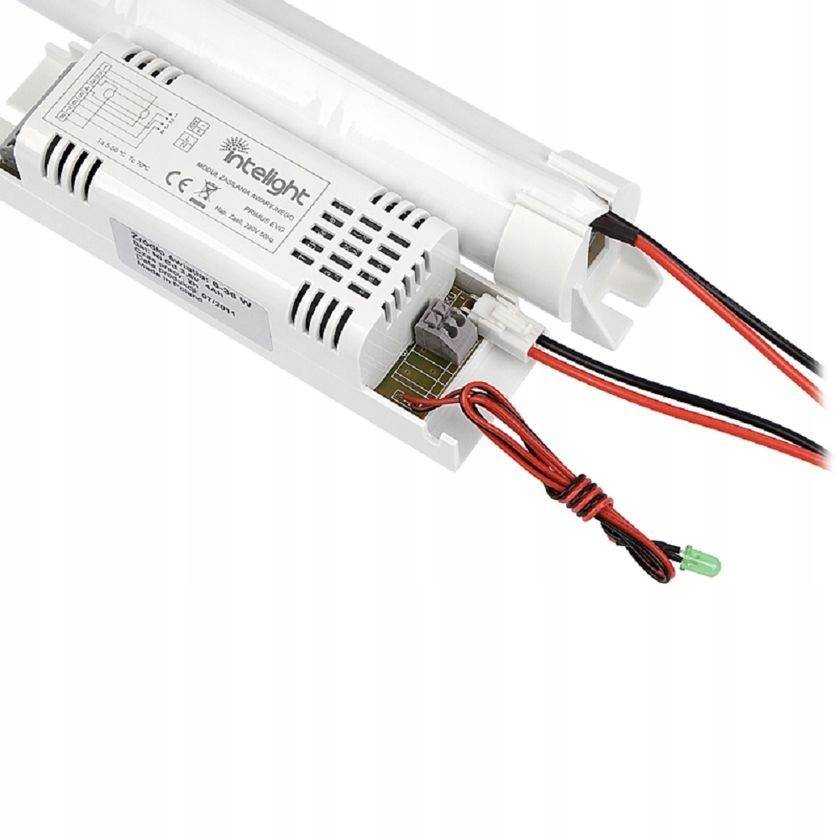

Если это огромный торговый центр, то без ЦСАО не обойтись. А если отдельный магазинчик или небольшая контора, то тут ваш выбор — одиночные светильники, либо со встроенными БАП, либо с выносными.
Организация аварийного освещения
Как уже было сказано выше, на производствах и в административных зданиях обязательно наличие аварийных резервных источников питания с автоматическим запуском. Есть два основных способа выполнить монтаж резервных сетей:
Прокладка еще одной сети переменного тока, которая выполняется параллельно основной. Она имеет идентичную мощность и напряжение. Переподключение выполняется в течение одной минуты, тем самым обеспечивая бесперебойную работу на производстве
Однако параллельная электросеть прокладывается не везде, список потребителей делится на три категории по устройству аварийного освещения.
К первой категории относятся объекты стратегической важности, где отключение электроэнергии даже на короткий срок может привести к масштабным чрезвычайным происшествиям, травмированию или смерти большого количества людей, нарушению безопасности государства, массовым остановкам важных производств и прочим авариям. Такие объекты должны обязательно иметь дополнительную электрическую сеть мощностью аналогичной основной
В случае отказа и резервной электросети должны быть задействованы аварийные литий-ионные батареи с параллельным подключением дизельных или бензиновых электрогенераторов. Допустимо использование и прочих аварийных источников, которые смогут поддерживать работоспособность объекта достаточное количество времени, чтобы были проведены ремонтные работы по восстановлению электропитания.
Ко второй категории относятся производства и прочие объекты, где отсутствие электроэнергии может привести к значительным простоям большого количества работников, массовому браку продукции, нарушению работы зависящих от производства узлов. Здесь применяются такие же меры аварийного питания, но допускается незначительный простой и без него. Основное отличие в том, что запуск освещения безопасности выполняется ответственным оператором вручную. Практически все производства и административные здания относятся ко второй категории.
Существует и третья категория – на таких объектах допускается простой производства без электроэнергии не более суток. Здесь обычно отсутствует мощный источник аварийного света, а эвакуационное и освещение безопасности включается автоматически от дизельных генераторов или аккумуляторов (как автоматически, так и вручную, эвакуационное включается только автоматически во время сигнала пожарной тревоги).

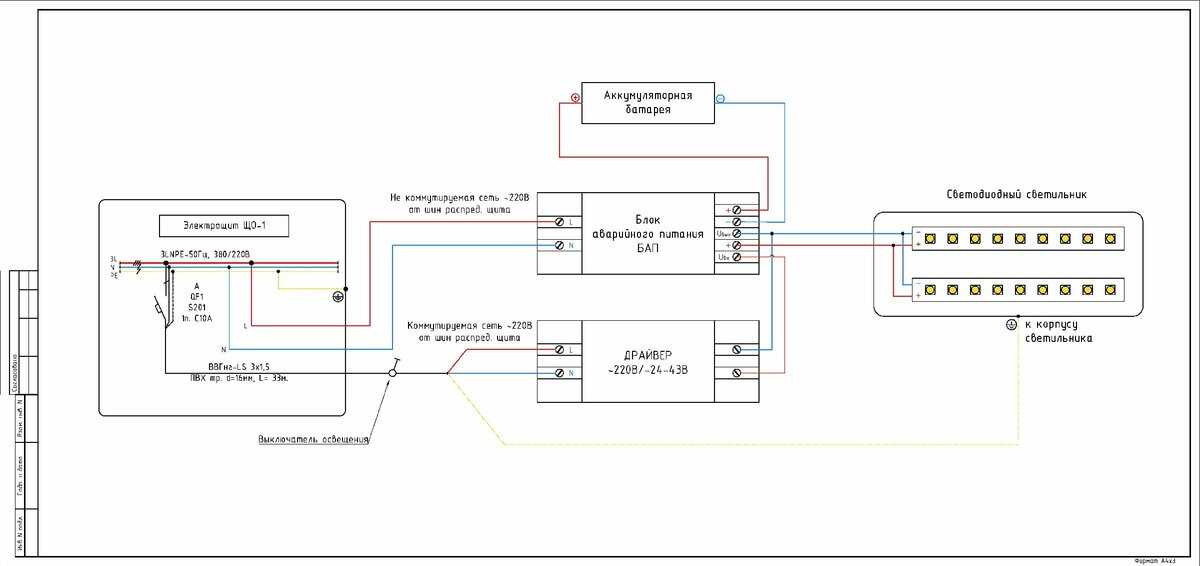

В небольших помещениях допускается монтаж специальных светильников и ламп, которые имеют свой собственный аккумулятор. Они продолжают гореть даже при отключении основного источника света и заново заряжаются при восстановлении работоспособности последнего.

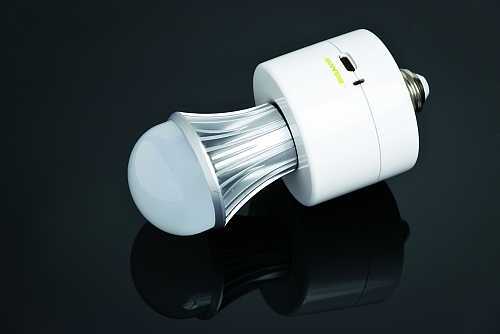

Светодиодная лампа аварийного освещения с аккумулятором
https://youtube.com/watch?v=N_psWPuAwrE
Организация аварийного освещения
При организации аварийного освещения учитывается путь следования персонала к эвакуационным выходам. При этом подаче света придают большее значение на таких участках:
- лестничные клетки;
- места размещения средств пожаротушения;
- зоны изменения путей (поворот, перекресток, изгиб);
- места, отличающиеся неравной высотой плоскостей (резкие перепады в виде ступенек, где их не ожидают);
- места нахождения медицинских пунктов;
- узкие проходы;
- крыльца зданий (вход-выход).
Для проверки каждого светильника возле места его установки должны быть размещены кнопка или разъем, предназначенные для тестирования его работы не реже, чем один раз в две недели с записью в журнале обследования светильников. Это входит в обязанности главного энергетика предприятия. Бывает, что проверке подвергают группу светильников там, где проверить их по одному нереально. Кнопки проверки должны быть обязательно самоотжимными
При проверке следует обращать внимание на то, имеется ли оголенный незаизолированный провод, во избежание замыкания

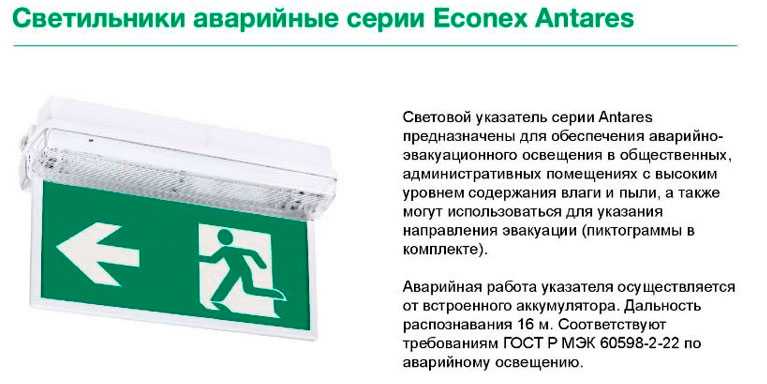

Указатель-стрелка
На путях эвакуации людей устанавливаются указатели-стрелки. При потребности по норме в 1 знак на 25-40 м их количество может сильно колебаться из-за поворотов, изгибов, коридоров. Решение о количестве принимают по методу видимости одного указателя за другим.
Эти знаки не имеют такого уровня освещенности, как светильники, но они играют роль дорожных указателей (как и куда двигаться людям), и при этом подсвечивающего эффекта вполне достаточно. Иногда знаки подсвечиваются не самостоятельно, а расположены так, чтобы их освещали аварийные лампы. Главное при этом — наглядность и видимость ведущих стрелок.
Некоторые особенности организации аварийного освещения
Особое внимание следует уделять своевременной замене вышедших из строя аккумуляторов. Не имеет значения, применялся ли он для выработки электроэнергии, но 1 раз в четыре года он подлежит замене. Таков срок его службы
Таков срок его службы.
Некоторые светильники, которые играют роль пожарных оповещателей, необходимо покупать с соответствующим сертификатом. Наличие его у этого вида устройств обязательно.
Широкое применение получили пульты дистанционного управления. В целях пожарной безопасности некоторые производственные объекты на ночь намеренно обесточивают (например, разного вида склады). Поэтому его применение для включения аварийной подсветки как нельзя кстати, когда склад уже обесточен или это произойдет при некоторой задержке, когда оборудование склада будет выключено и взамен него включено аварийное освещение.
Светильники
Светильники для аварийного освещения должны удовлетворять требованиям СП 52.13330.2011, ГОСТ Р МЭК 60598-1-2011 и ГОСТ Р МЭК 60598-2-22-99. Индекс цветопередачи источников света должен быть не менее 40. Используют люминесцентные и светодиодные светильники. Допускается использовать светильники с лампами накаливания, если использование иных источников света не представляется возможным. Разрядные лампы высокого давления допускается использовать при условии, что будет обеспечено их быстрое включение из горячего состояния.
Светильники аварийного освещения могут включаться либо при аварийном выключении рабочего освещения, либо быть включены постоянно вместе с рабочим освещением. На осветительные приборы, подключенные к сети аварийного освещения, наносят опознавательный знак в виде буквы «А» красного цвета.
С 1 января 2015 года введен в действие ГОСТ Р 50571.5.56-2013 «Выбор и монтаж электрооборудования. Системы обеспечения безопасности». В соответствии с пунктом 560.9.2 данного нормативного документа к одной цепи, защищенной устройством защиты от сверхтока (например, автоматическим выключателем) могут быть подключены не более 20 светильников аварийного освещения. Суммарная нагрузка этих светильников не должна превышать 60% от номинальной для используемого устройства защиты.
Правила размещения аварийных светильников
Аварийные светильники размещенные в местах предполагаемой эвакуации, которые обеспечивают уровень освещенности в центре (по оси) эвакуационного прохода на уровне не менее 1 люкс. Светильники для освещения путей эвакуации также должны обеспечивать освещенность не менее 0,5 люкс на полосе размером не менее 50% ширины прохода, симметрично расположенной относительно оси прохода.
Данные уровни освещенности принимаются для двухметровой ширины прохода. Эвакуационные проходы с шириной более двух метров, можно рассматривать в виде нескольких двухметровых полос, либо применять к ним нормы для эвакуационного освещения открытых зон.
Классификация и определения из НТД
Аварийное освещение должно работать при отключении питающей электрической сети. Это обеспечит безопасное движение людей при коротком замыкании электропроводки, сопровождающем пожар, аварию или другую подобную ситуацию.
В зависимости от требований, предъявляемых к аварийному освещению, оно делится на следующие виды:
- эвакуационное освещение;
- резервное освещение.
Рассмотрим первый термин. Это системы применяются для освещения проходов, тесных помещений, лестничных площадок и маршей и для организации выхода людей вне помещений. Основное их назначение — в указании самого простого, безопасного и быстрого пути к выходу.
Эвакуационное освещение разделяют на:
- освещение эвакуационных путей;
- освещение безопасности;
- антипаническое освещение.
Освещение путей для эвакуации должно дать возможность идентифицировать их. Применяется для обеспечения безопасности при движении людского потока на всем пути следования.
Рисунок 1. Эвакуационное освещение.
Освещение безопасности применяется для зон, представляющих высокую опасность для лиц, вовлеченных в производственный процесс. Оно позволяет беспрепятственно завершить работу.
Рисунок 2. Освещение безопасности.
Антипаническое освещение применяется в помещениях более 60 квадратных метров. Оно обеспечивает порядок при одновременном движении к выходу большого количества людей. Этот тип освещения обязателен для помещений большой площади, даже если там достаточно естественного освещения.
Рисунок 3. Антипаническое освещение.
Отличие резервного освещения от эвакуационного — в обеспечении условий для непрерывного функционирования оборудования и продолжения производственного процесса при отключении основного освещения.
Обычно системы резервного освещения проектируются без возможности использования в целях освещения для эвакуации людей. Но если совмещение необходимо, параметры систем резервного освещения должны соответствовать требованиям, предъявляемым к системам освещения при эвакуации.
Проверка работоспособности
Для того, чтобы проверить освещение, его необходимо отдельной линией провести в щит на автомат (группу автоматов) или на отдельный распределительный щит. В противном случае — это будет являться нарушением, с обязательным занесением в акт ТО.
В случаях, если освещение подключено к электросети арендодателя, то оно не может проходить проверку при проведении обслуживания электроустановок арендатора с обязательной фиксацией в акте ТО при проведении проверок.
При проверке происходит отключение автомата аварийного света. Аварийные светильники должны включиться или не отключаться (зависит от типа подключения). Обязательно, после обесточивания, все аварийные приборы должны работать.
После проведения осмотра, запускается электрический ток при помощи автомата, ранее отключенного.
При заполнении акта ТО вносится количество светильников и указателей, отдельно заносится количество работающих и неработающих приборов. Эта информация дублируется в журнале ТО.
По выявленным неработающим приборам освещения производится дополнительная проверка для того, чтобы найти причину их неисправностей:
- приборы осматриваются на факт наличия фазы и нуля на клеммах;
- проводится проверка лампы, в случае неисправности производится ее замена.
Неисправные светильники и указатели фотографируются для облегчения распознавания при дальнейшей замене. В журнал ТО заносится факт неисправности приборов.
В случаях, когда отдельная сеть аварийного света не выделена, то проверка производится путем полного отключения электросети. Здесь также аварийные приборы должны гореть после выключения электричества. Факт отсутствия резервной линии в обязательном порядке заносится в акт ТО.
После обнаружения неисправных указателей и светильников на неработающие приборы составляется дополнительный акт. В данном документе фиксируется расположение светильников и указателей, проверки и ее результаты. В акт вкладываются пронумерованные фотографии неработающего аварийного освещения.
Таким образом, аварийное освещение является системой, помогающей людям эвакуироваться из проблемной зоны, а также обеспечить освещением необходимое производство. Согласно нормам к светильникам аварийного освещения применяются определенные требования, например, запрещается использование светодиодных ламп в помещении, где температура менее 5 градусов. Приборы аварийной сигнализации также должны отвечать требованиям пожарной безопасности и соответствовать предъявляемым нормам по времени работы.
Аварийное оборудование есть двух видов: эвакуационное и освещение безопасности. Если первое служит для создания видимости при эвакуации, то вторая разновидность применяется для подачи света до включения основной электросети. Система аварийного освещения состоит из нескольких компонентов, обеспечивающих ее работу (устройства питания, освещения и переключатели). При монтаже резервной системы необходимо следовать требованиями норм и правил установки, а при проверке работоспособности аппарата нужно заполнять необходимые документы.
Согласно ПУЭ
Требования к аварийному освещению приведено в п. 6.1.21-6.1.29 ПУЭ.
6.1.21. Аварийное освещение разделяется на освещение безопасности и эвакуационное.
Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.
Светильники рабочего освещения и светильники освещения безопасности в производственных и общественных зданиях и на открытых пространствах должны питаться от независимых источников.
6.1.22. Светильники и световые указатели эвакуационного освещения в производственных зданиях с естественным освещением и в общественных и жилых зданиях должны быть присоединены к сети, не связанной с сетью рабочего освещения, начиная от щита подстанции (распределительного пункта освещения) или, при наличии только одного ввода, начиная от вводного распределительного устройства.
6.1.23. Питание светильников и световых указателей эвакуационного освещения в производственных зданиях без естественного освещения следует выполнять аналогично питанию светильников освещения безопасности (п. 6.1.21).
В производственных зданиях без естественного света в помещениях, где может одновременно находиться 20 человек и более, независимо от наличия освещения безопасности должно предусматриваться эвакуационное освещение по основным проходам и световые указатели «выход», автоматически переключаемые при прекращении их питания на третий независимый внешний или местный источник (аккумуляторная батарея, дизель-генераторная установка и т.п.), не используемый в нормальном режиме для питания рабочего освещения, освещения безопасности и эвакуационного освещения, или светильники эвакуационного освещения и указатели «выход» должны иметь автономный источник питания.
6.1.24. При отнесении всех или части светильников освещения безопасности и эвакуационного освещения к особой группе первой категории по надежности электроснабжения необходимо предусматривать дополнительное питание этих светильников от третьего независимого источника.
6.1.25. Светильники эвакуационного освещения, световые указатели эвакуационных и (или) запасных выходов в зданиях любого назначения, снабженные автономными источниками питания, в нормальном режиме могут питаться от сетей любого вида освещения, не отключаемых во время функционирования зданий.
6.1.26. Для помещений, в которых постоянно находятся люди или которые предназначены для постоянного прохода персонала или посторонних лиц и в которых требуется освещение безопасности или эвакуационное освещение, должна быть обеспечена возможность включения указанных видов освещения в течение всего времени, когда включено рабочее освещение, или освещение безопасности и эвакуационное освещение должны включаться автоматически при аварийном погасании рабочего освещения.
6.1.27. Применение для рабочего освещения, освещения безопасности и (или) эвакуационного освещения общих групповых щитков, а также установка аппаратов управления рабочим освещением, освещением безопасности и (или) эвакуационным освещением, за исключением аппаратов вспомогательных цепей (например сигнальных ламп, ключей управления), в общих шкафах не допускается.
Разрешается питание освещения безопасности и эвакуационного освещения от общих щитков.
6.1.28. Использование сетей, питающих силовые электроприемники, для питания освещения безопасности и эвакуационного освещения в производственных зданиях без естественного освещения не допускается.
6.1.29. Допускается применение ручных осветительных приборов с аккумуляторами или сухими элементами для освещения безопасности и эвакуационного освещения взамен стационарных светильников (здания и помещения без постоянного пребывания людей, здания площадью застройки не более 250 м2).
Обозначение светильников по ГОСТ
Каждый человек, который сталкивался с дизайнерским ремонтом или хотя бы задумывался о нем, слышал, что нужно создавать инженерный план помещения. Данная техническая документация требуется для того чтобы выполнить обозначение светильников на чертежах согласно государственным стандартам. Но доверять такую работу стоит исключительно профессионалам, так как человек без технического образования вряд ли сможет провести обозначение светильников на чертежах правильно, и в соответствии с требованиями.
Конечно, на первый вид процедура не отличается сложностью, ведь всего-то необходимо найти перечень условных обозначений, который на данный момент являются актуальными. Разумеется, с каждым годом вносятся коррективы в документацию, но кардинально ничего не меняется, вносятся дополнения, и это стоит учитывать.

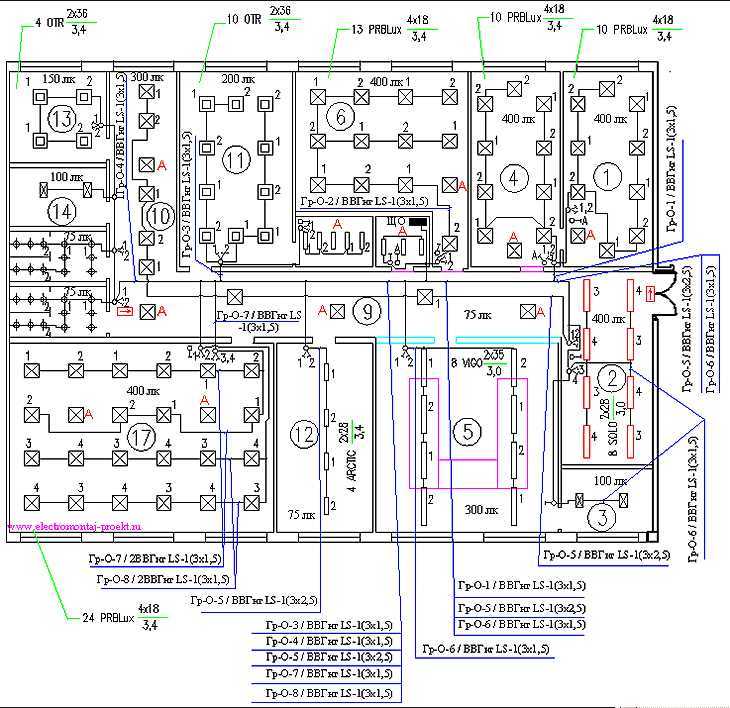

| Условные обозначения светильников, которые применяются на планах освещения можно найти в таких стандартах как ГОСТ 21.614-88 и 21.210-2014 . |
Во время ремонта в помещении для того чтобы провести обозначение светильников на чертежах многие заказчики не прибегают к сторонней помощи, а предпочитают выполнять работу самостоятельно, так как считают процесс пустой тратой, как денежных средств, так и времени. Это в корне неверный подход, строительные работы стоит выполнять в строгом соответствии с технической документацией. Если ранее без такого чертежа работу проводили безо всяких проблем, то теперь все меняется.
Это связанно с тем, что изменяется инфраструктура, она становится более сложной. То есть специалисту нужно спрятать огромное количество электрической проводки и кабелей, как в стену, так и в пол. В противном же случае использовать всю имеющуюся в доме электронику не удастся. Так вот что касается непосредственно чертежей, то на них отмечается абсолютно каждый кабель и дополнительный элемент, это нужно, чтобы при дополнительных работах не повредить проводку.
Использование условных обозначений дает возможность проводить работы гораздо быстрее. Это связанно с тем, что прорабу нет никакой необходимости долго размышлять над расположением того или иного прибора, план находится прямо перед глазами, и всего-то нужно его придерживаться. В такой ситуации с большой долей вероятности работа пройдет без промедлений и ошибок, а это предотвратит дополнительные затраты.

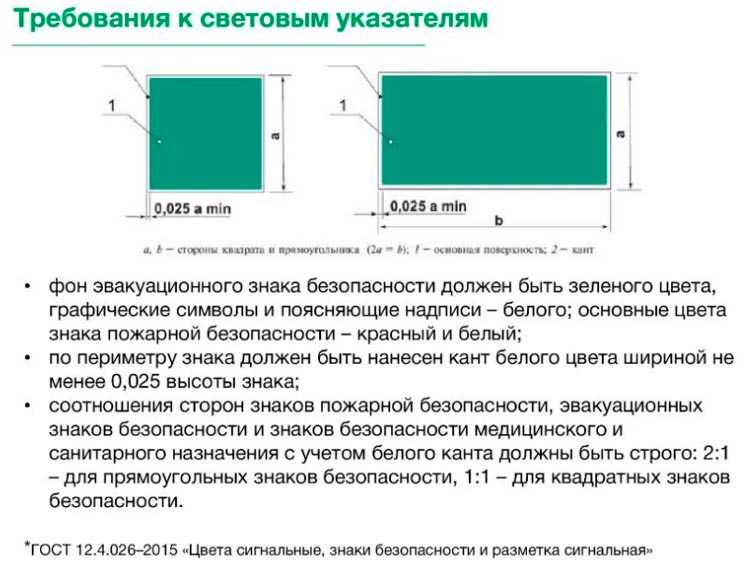

Знаки эвакуации
Когда вместо внешнего блока целесообразно применять
специальные светильники аварийного освещения? Например, если они объединяют в
себя сразу две функции:
эвакуационная подсветка
знак безопасности путей эвакуации
В этом случае не нужно тянуть дополнительную проводку и
монтировать отдельно лампочки + отдельно таблички. У вас есть готовый набор,
объединяющий в себя все необходимое.
Что касается табличек указателей, то их основные разновидности приведены ниже.
При их выборе знайте, что яркость таблички в помещениях с
вероятностью задымления (без систем вытяжки дыма), должна быть 10кд/м2. Там,
где вероятность задымления полностью отсутствует, достаточно 2кд/м2.
Способ включения

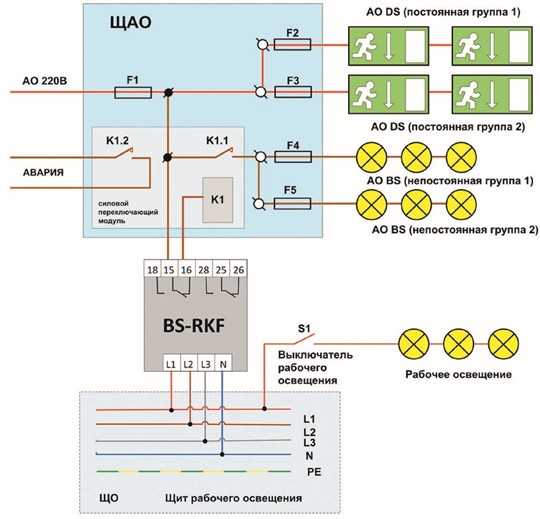

Включение аварийного освещения происходит при отключении основного. При этом на пропадание электричества реагирует специальное реле, которое включает систему аварийного освещения. Этот переключатель должен быть подобран таким образом, чтобы работать безотказно. Если в исключительной ситуации он не сработал, то его потребуется включить вручную. Такая возможность должна быть предусмотрена при установке осветительной системы.
Оборудование, предназначенное для включения или выключения аварийной осветительной системы должно располагаться в специально отведённом для этого месте. Оно должно быть доступно для персонала и защищено от проникновения посторонних лиц.
Необходимо, чтобы выключатели находились в защищённых от возгорания шкафах. Должны быть нанесены обозначения, разъясняющие использование различных элементов.
Аварийное освещение в метроИсточник svetpro.ru
Пожарный сертификат
Нужен ли пожарный сертификат на аварийные светильники? Нужен, если этот светильник выполняет еще и функцию пожарного оповещателя и автоматически включается при срабатывании сигнализации.
Такие извещатели оборудованы специальными разъемами, способными принимать сигналы от системы пожарной автоматики. Те модели в которых этого нет, не требуют сертификатов, но и использовать их для пожарного оповещения нельзя.
Еще к обязательным требованиям относится наличие сертификатов и соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» (скачать). Грубо говоря, светильник не должен ударить током.
Это вам не трековый вариант, который можно перемещать даже под напряжением.
Например, если вы снимаете плафон для замены лампочки, нигде при этом не должно быть оголенных токоведущих частей, до которых можно случайно прикоснуться.
Заключение
При проектировании системы аварийного освещения обращают внимание на назначение здания и его площадь. При ее разработке для объекта небольшой площади, например, для магазинчика, оптимальна система из одиночных светильников со встроенной АКБ
При проектировании систем для крупных торговых площадей выбирают более сложные варианты с выносной АКБ, системы дистанционного тестирования, позволяющие совместить их с системами пожарной сигнализации и автоматики.
