Автоматическое аварийное освещение: принцип работы и установка

ТРЕБОВАНИЯ К АВАРИЙНОМУ ОСВЕЩЕНИЮ

При проектировании аварийного освещения жилых зданий, многоквартирных домов, жилых помещений, необходимо руководствоваться требованиями действующих нормативных документов, строительных норм и правил.

В соответствии с требованиями СП52.13330.2011 (актуализированная редакция СНиП 23-05-95), свод правил «Естественное и искусственное освещение» — аварийное освещение для жилых зданий и помещений должно предусматриваться на случай нарушения питания основного (рабочего) освещения. Аварийное освещение должно включаться автоматически при пропадании питания основного (рабочего) освещения, а также по сигналам систем пожарной и аварийной сигнализации или вручную, если сигнализации нет или она не сработала.

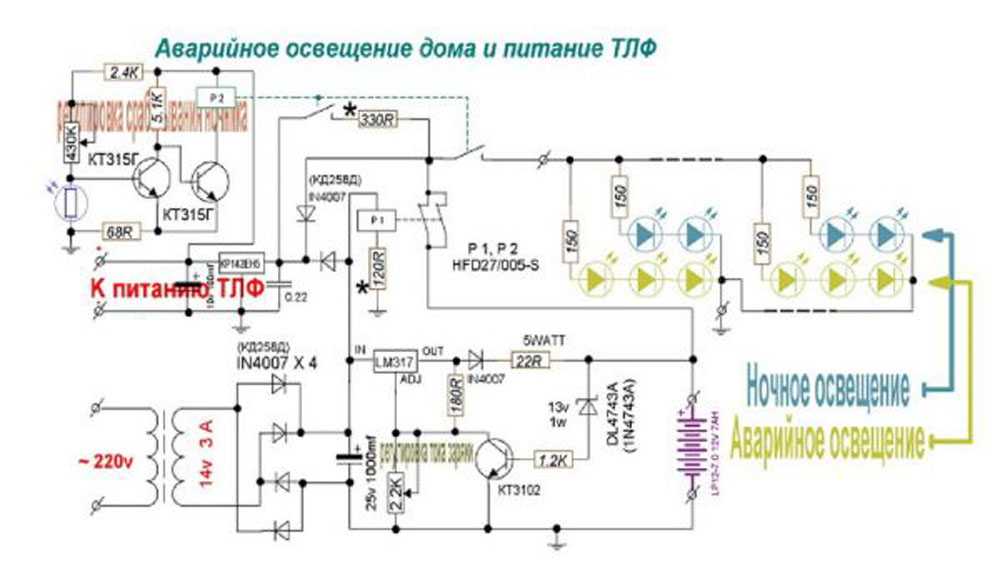

Аварийное освещение жилых зданий, домов, помещений подключается к источнику питания, независимому от источника питания рабочего освещения.

В жилых зданиях, домах и помещениях авариное освещение должно обеспечивать необходимый уровень освещенности на путях эвакуации. Эвакуационное аварийное освещение должно утраиваться: — в коридорах и проходах по маршруту эвакуации; — в местах изменения (перепада) уровня пола или покрытия; — на лестницах – каждый марш должен быть освещен прямым светом, особенно верхняя и нижняя ступени; — в зоне каждого изменения направления пути эвакуации; — на пересечении проходов и коридоров; — в местах размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации; — в местах размещения первичных средств пожаротушения; — в местах размещения плана эвакуации; — снаружи – перед каждым конечным выходом из здания.

Наряду с эвакуационным аварийным освещением путей эвакуации, должно предусматриваться освещение безопасности. Освещение зон повышенной опасности должно быть предусмотрено в помещениях вводно-распределительных устройств, главного распределительного щита, в помещениях, где размещается источники аварийного электроснабжения или размещено оборудование, подключенное к резервным независимым источникам электропитания.

При проектировании аварийного освещения жилых зданий, домов, помещений необходимо ограничивать слепящее действие от светильников аварийного освещения, расположенных на путях эвакуации или в зонах повышенной опасности. Ограничение слепящего действия должно достигаться за счет ограничения силы света светильников в зависимости от высоты установки светильников. Предельные значения силы света отражены в СП52.13330.2011.

В многоэтажных жилых зданиях наряду с аварийным эвакуационным освещение должно быть предусмотрено аварийное освещение в лифтах. Требования к аварийному освещению кабины лифта приведены в ГОСТ Р 53780-2010 «Лифты. Общие требования безопасности к устройству и установке».

Согласно СП-267.1325800.2016 «Здания и комплексы высотные. Правила проектирования» — аварийное освещение относится к системе обеспечения безопасности высотных зданий.

В многоэтажных высотных жилых зданиях аварийное освещение проектируется с учетом требований СП 253.1325800.2016 «ИНЖЕНЕРНЫЕ СИСТЕМЫ ВЫСОТНЫХ ЗДАНИЙ». В соответствии с этими требованиями аварийное освещение относится к 1-ой категории электроприемников, для которых по техническому заданию на проектирование может быть предусмотрен третий, независимый источник питания, обеспечивающий работу в аварином режиме в течении 3 часов. В качестве независимого источника питания для электроприемников особой группы 1-й категории могут быть использованы Дизельные электростанции (ДЭС) или Источники бесперебойного питания (ИБП), которые должны включаться автоматически при отключении внешнего питания.

Дополнительно, свод правил СП 253.1325800.2016 определяет требования к кабельным линиям электропроводки систем аварийного освещения на путях эвакуации.

Требования к аварийному освещению по СП 52.13330 и ПУЭ

Чтобы лучше разобраться в теме, надо изучить основные особенности аварийных систем из нормативных актов и ПУЭ. Здесь перечислены самые важные моменты, которые нельзя упускать из вида:

1. Аварийный свет включается при перебоях с основным освещением. Он всегда должен подключаться к другому источнику питания.
2. Резервное освещение не используется для эвакуации. В отдельных случаях можно совместить эти варианты, но в этом случае обязательно соблюдение всех требований для обоих вариантов.
3. Указатели и лампы в стандартной ситуации должны питаться от отдельной линии. А при ее повреждении начинает работать третий вариант – аккумуляторная батарея с минимальным ресурсом в 60 минут.
4. Если в здании обычно нет людей или его общая площадь меньше 250 метров, вместо стационарного аварийного освещения можно использовать индивидуальные фонарики. Они должны быть в каждом помещении или у каждого сотрудника.
5. Чаще всего светильник крепят на стену или встраивают в нее. В отдельных случаях их ставят на потолке.

Особенности

Аварийным называют тот тип освещения, когда выходят из строя или просто не работают стандартные лампы в момент остановки подачи электропитания. Питаются такие устройства только при помощи автоматизированная питания, идущего не из общего щитка.

Такие системы обычно ставят на больших предприятиях, где всегда есть шанс возникновения какой-либо внештатной ситуации. Именно для этого всегда должны быть под рукой альтернативные источники света.

Производственные мощности на заводах настолько велики, что такими системами просто нельзя пренебречь. Если происходит отключение электрической энергии, то необходимо срочно выполнять вывод людей из всех рабочих помещений в максимально сжатые сроки.

Они необходимы не только на крупных заводских предприятиях, но и на других общественных территориях – продовольственных и вещевых рынках, торговых центрах, офисных и административных сооружениях, объектах образования и здравоохранения, концертных залах и стадионах. Разнообразие таких устройств сейчас просто поражает, хотя недавно было всего несколько ключевых видов.

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

• гибель, травмирование или отравление людей;
• взрыв, пожар, длительное нарушение технологического процесса;
• утечку токсических и радиоактивных веществ в окружающую среду;
• нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

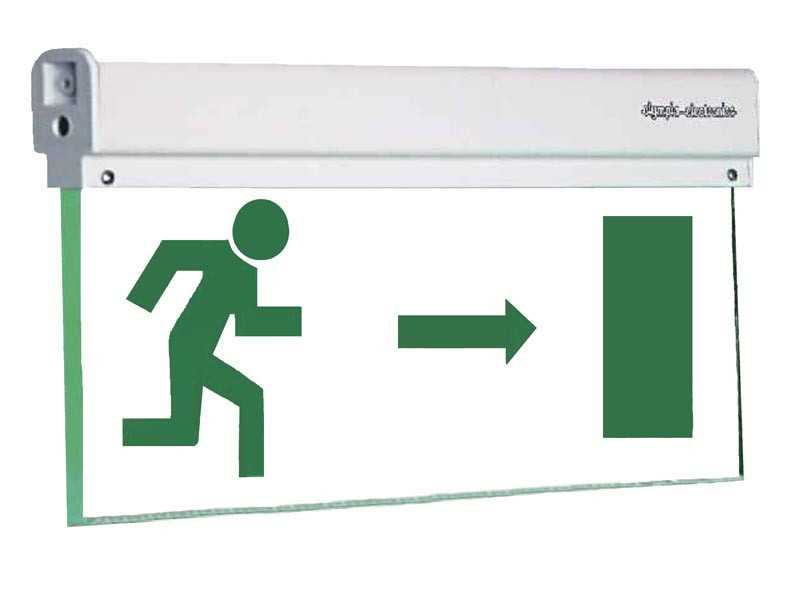

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

• над каждым эвакуационным выходом;
• на путях эвакуации, однозначно указывая направления эвакуации;
• для обозначения поста медицинской помощи;
• для обозначения мест размещения первичных средств пожаротушения;
• для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Преимущества LED-ламп аварийного освещения

Преимущества использования схем аварийного освещения с LED-лампами:

1. Установка проста и понятна.
2. Замена ИБП осуществляется за короткий промежуток времени.
3. Упрощение системы не влияет на качество освещения.
4. Около 80-ти LED-светильников могут быть единовременно подключено к одному ИБП.

Устанавливать аварийное освещение следует согласно предъявляемым ГОСТам, правилам и законам. На выставке будут проходить ознакомительные семинары по данному вопросу.

На выставке «Электро» можно найти различные элементы системы аварийного освещения, в том числе лампы освещения различного вида.

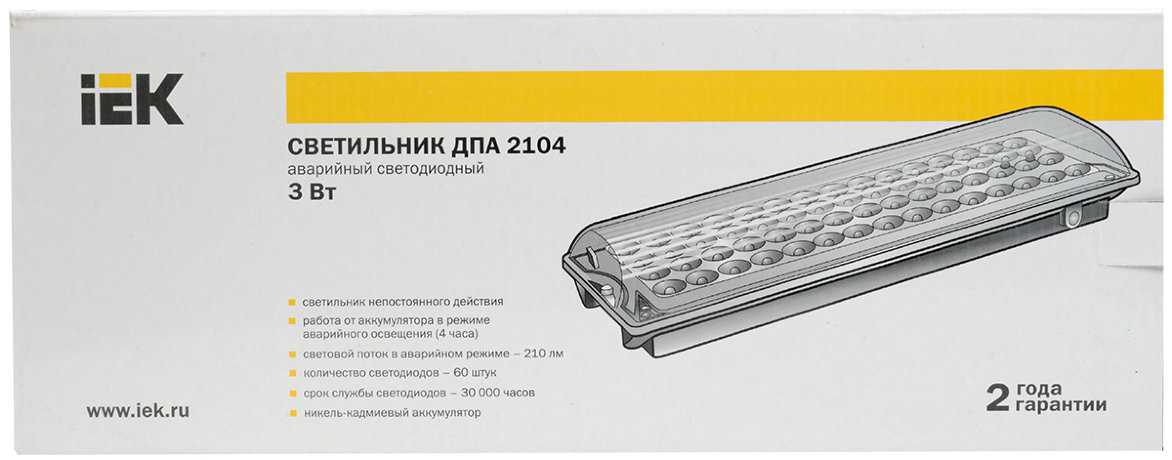

Аварийный светильник (светильник аварийного освещения) на сегодняшний день является необходимым атрибутом любого общественного помещения согласно нормативным актам.

Аварийный светильник предназначен для быстрой и безопасной эвакуации людей в чрезвычайных ситуациях путем обозначения парадных и запасных выходов, лестниц, а также для обозначения траектории движения. Аварийно-эвакуационные светильники способны подавать световой сигнал в автономном режиме несколько часов при отсутствии электроснабжения.

Что представляет собой аварийный светильник?

Аварийный эвакуационный светильник представляет собой осветительный прибор, который включается в момент повреждения главного освещения. Тем самым аварийные светильники не только указывают путь движения, но и обеспечивают минимальное освещение пространства. Свет, производимый данными светильниками, способен создать необходимые условия для продолжения тех работ, которые при внезапном прекращении могут повлечь за собой пагубные последствия как для человека, так и для окружающей среды в целом.

Отметим, что аварийные светильники и эвакуационные – разные вещи. Так, эвакуационный светильник используется лишь в обозначении эвакуационных выходов, иными словами – это светильники-указатели с пиктограммами. Аварийные светильники в свою очередь подразумевают под собой более широкий спектр устройств. Именно о понятии аварийных светильников мы поговорим более подробно.

На какие виды делятся аварийные светильники?

Светильники аварийного освещения подразделяются на виды, исходя из режима работы, принципа питания и назначения.

Режим работы аварийного эвакуационного светильника:

Основное предназначение светильника аварийного освещения заключается в освещении темных эвакуационных путей в здании в случае отключения основных источников света. Чаще всего такие светильники имеют автономный режим питания и способны беспрерывно функционировать в течение нескольких часов. Данного времени вполне достаточно для того, чтобы совершить полную эвакуацию здания.

Такое освещение, как резервное, применяется в зданиях, где невозможно прервать освещение ни на секунду

К таковым учреждениям относятся больницы, госпитали, хосписы, службы спасения, электростанции и другие объекты высокой важности

Аварийный тип освещения очень важен в тех местах, где существует высокий риск получения травм и гибели человека в чрезвычайных ситуациях при отключении света. Такими зонами повышенной опасности являются, например, водопроводные станции.

Аварийные светильники, как правило, монтируются на стенах или же встраиваются в нее. Иногда установка происходит на потолок.

Современный мир таит в себе много опасности на каждом шагу, именно поэтому люди всяческими способами стараются предотвратить подобные ситуации или же минимизировать риск их появления и возможные последствия.

Сфера использования аварийных эвакуационных светильников очень широка, потому что необходимость их применения прописана в специальных нормативных актах по обеспечению безопасности.

Торговая сеть «Планета Электрика» рада представить Вам высококачественные и надежные аварийные светильники от таких производителей, как IEK, Legrand, Schneider Electric, TDM ELECTRIC, VARTON, Световые Технологии и др.

Встраиваемые LED-светильники: области применения и нюансы монтажа

Такие LED-светильники предназначаются для подвесных или натяжных потолков. Здесь можно провести разделение на:

• мебельные встраиваемые приборы;
• точечные LED-устройства;
• линейные светодиодные светильники для основного освещения.

Если говорить о мебельных LED-светильниках, то их можно сравнить с точечными потолочными. При этом часто они взаимозаменяемы и имеют одинаковый диаметр. А вот линейные приборы отличаются. Мощность их более высока, а форма (чаще) прямоугольная. Рассмотрим один из таких приборов – светодиодный светильник «ПромЛед Т-ЛИНИЯ v2.0-40-1000». Вот его характеристики.

Характеристики	Габариты
Мощность, Вт	40	Габариты, мм	1040×85×70
Класс IP	67	Масса, кг	2,5
Световой поток, лм	4600	Габариты упаковки
Цв. темп., К	3000, 4500, 6500	Габариты, мм	1060×150×100
Светодиоды	Bridgelux	Количество в упаковке, шт	2
Срок службы, ч	50000	Масса брутто, кг	8

Как можно увидеть, этот светодиодный прибор имеет класс защиты IP67, что означает не только полную защищённость от пыли, но и возможность погружения устройства в воду на глубину не более метра без ущерба для работоспособности.

Светильник «ПромЛед Т-ЛИНИЯ v2.0-40-1000»

Что касается мебельных осветительных приборов, их класс защиты обычно низок. Это обусловлено тем, что корпусная мебель находится в сухих, тёплых помещениях, и необходимости высокой защиты не требуется.

Интересно выглядят светодиодные светильники в форме видеокамеры

Статья по теме:

Освещение безопасности – требования к светильникам

p, blockquote 18,0,0,0,0 —>

В качестве резервных источников питания систем безопасности (включая аварийное освещение и освещение безопасности ) могут быть использованы: аккумуляторные батареи, гальванические элементы, генераторные установки, отдельные линии электрической сети, не зависимые от сети, используемой в штатном режиме.

p, blockquote 19,0,0,0,0 —>

Требования к резервным источникам питания приведены в

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Требования к аккумуляторам, входящим в состав светильников аварийного освещения, содержатся в ГОСТ Р МЭК 60598-2-22-99. Как правило, применяют герметичные никель-кадмиевые аккумуляторы и свинцово-кислотные с регулируемым клапаном.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,1,0 —>

p, blockquote 24,0,0,0,0 —>

Особенности светильников для аварийного освещения

Аварийное освещение – система дополнительного источника света, которая необходима в случае отключения основной электросети.

Система аварийного освещения срабатывает при поломке в сети, при возникновении коротких замыканий и пожаров. Аварийные осветительные приборы питаются от резервной сети, которая включается в случае аварии в основной.

Светильники аварийного освещения – это автономные приборы, работающие, как правило, при подаче штатной электроэнергии. Элементы аварийного освещения не предназначены для постоянной работы и обладают низкой светоотдачей. Их предназначением является работа в экстренных условиях, когда необходимо быстро эвакуировать людей, а также для продолжения производственного процесса или же его безопасного окончания.

Аварийное освещение необходимо на всех промышленных объектах и предприятиях, во всех общеобразовательных заведениях, а также в местах больших скоплений людей – бизнес-центрах, торговых центрах, в театрах, кинотеатрах, ресторанах и так далее.

Если в некоторых местах такое освещение необходимо только для эвакуации людей, то на многих промышленных объектах оно позволяет продолжать производственные процессы. Это необходимо для потребителей первой категории, перерыв в работе которых недопустим. В частности, хорошим примером может служить операционная больницы.

Количество осветительных приборов в системе регулируется нормами безопасности и организации труда на предприятиях.

Классификация светильников аварийного освещения

Основная классификация приборов аварийного освещения делит их на два вида – светильники с автономным питанием и светильники с резервным питанием.

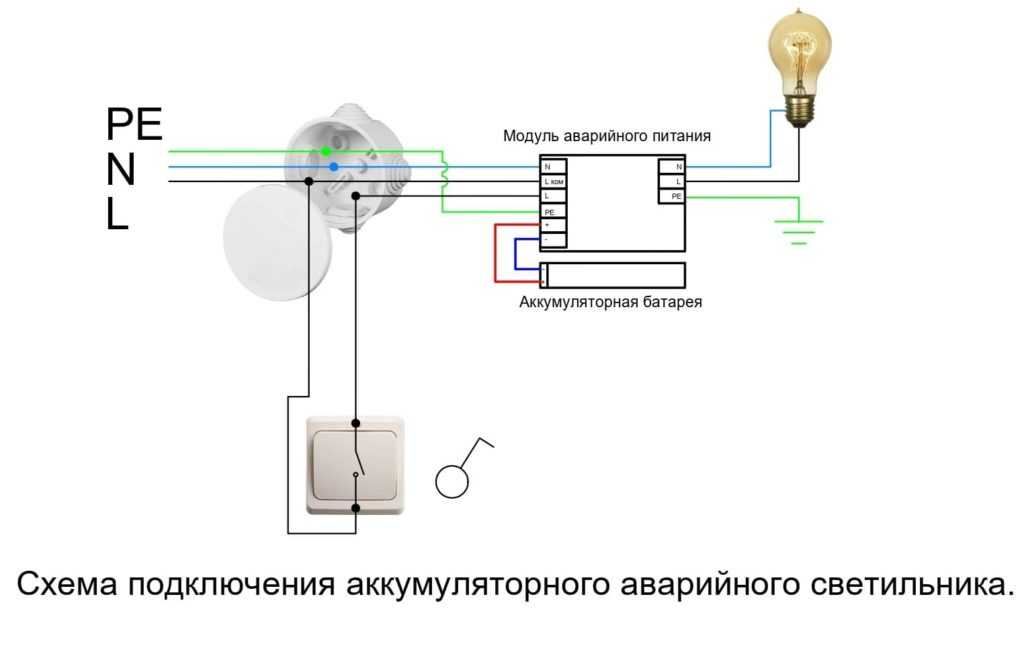

Первый тип осветительных приборов работает в любых условиях, не зависит ни от чего, так как он укомплектован специальным аккумулятором.

В то время, пока обычная электросеть работает и штатное напряжение подается в нормальном режиме, автономный светильник заряжается, а в случае аварии – начинает использовать полученный ранее заряд.

Вторая категория – светильники с резервным питанием – работает от резервной сети, которая не зависит от штатной. То есть, если основная сеть перестала функционировать, включается резервная сеть, которая и питает осветительные приборы. Такие светильники более уместны на крупных предприятиях, так как для небольших организаций создание резервной сети нецелесообразно.

В то время как длительность работы автономных светильников составляет 1-3 часа, резервное освещение может работать сколь угодно долго. Поэтому для потребителей первой и второй категории, в работе которых не допускается или не рекомендован перерыв даже на короткий срок, рекомендуется использовать именно резервные осветительные приборы.

Аварийное освещение делится также на резервное и эвакуационное. Отдельным видом можно выделить освещение опасных зон.

Эвакуационные светильники используются для проведения эвакуации людей из помещения при возникновении чрезвычайных ситуаций. Они, как правило, дают мало света и не подходят для продолжения процесса работы. Такие осветительные приборы располагают в коридорах, на лестницах и пожарных выходах.

Резервное освещение позволяет быстро и безопасно закончить технологический процесс. В некоторых случаях, используя резервное освещение, работники даже могут продолжать производство, если ликвидация аварии не займет много времени. Такие светильники должны устанавливаться в диспетчерских пунктах, торговых центрах, бизнес-центрах, а также больницах и службах спасения. Резервные светильники работают неограниченное количество времени.

Осветительные приборы для опасных зон необходимы в тех местах, где остановка технологического процесса приведет к серьезным потерям. Они устанавливаются в местах работы, где остановка может привести к травмам сотрудников.

Качество аварийного освещения регламентируется специальными нормами, для потребителей разной категории предусматриваются разные типы осветительных приборов.

Есть светильники непрерывной работы, есть комбинированные приборы, а есть светильники, которые включаются только при возникновении аварий.

Выбираются приборы аварийного освещения в зависимости от требования по охране труда, но такие элементы должны быть на любом предприятии и в любой общественной организации.

Современное аварийное освещение и промышленные светильники освещения демонстрируются на ежегодной выставке «Электро». Приходите и участвуйте на выставке!

Аварийное освещениеЛампы аварийного освещенияПрожекторы для внутреннего освещения

Выполнение проверки

Возникновение аварийной ситуации представляет собой редкое событие. Однако законодательство требует, чтобы такое оборудование всегда было исправным. Для этого необходимо не только правильно его установить, но и регулярно проводить проверки работоспособности системы.

При монтаже аварийного освещения нужно выводить проверяемую систему на отдельный щит или через один, или группу автоматов на основной щит. Если это сделано другим образом, о проверяющим будет зафиксировано нарушение, которое будет занесено в акт проверки.

Щит аварийного освещенияИсточник sigmatek.by

Иногда такая сеть принадлежит арендодателю. В такой ситуации, проверка арендатора не должна рассматривать правильность её подключения.

В процессе проверки выполняется отключение или включение автомата основной сети, которое имитирует возникновение аварийной ситуации. В этом случае аварийное освещение должно продемонстрировать свою работоспособность.

Аварийное освещение подстанцииИсточник ampervolt.kz

Затем производится запуск основной сети. В результате аварийная должна прекратить свою работу. По результатам проверки составляется акт, в котором должны быть отражены результаты. В частности, в нём фиксируется количество светильников, указывается количество исправных, а также неработающих. Относительно последних выполняется дополнительная проверка с целью определения причины неисправности. Она включает следующие действия:

• Проверка наличия нуля и фазы на соответствующих клеммах.
• Контролируется исправность лампы. Если она не работает, проводится замена.

В некоторых случаях не выполняют отделения сети аварийного освещения. В этом случая для проверки выполняется отключение основного освещения. При этом аварийные светильники должны нормально работать. Однако при этом фиксируется факт отсутствия резервной линии, который отражается в документах.

Освещение в крупном магазинеИсточник specteh-krasnodar.speczakaz.info

Основные критерии выбора

При подборе необходимой модели нужно обратить внимание на ее характеристики, а именно:

• Емкость встроенной аккумуляторной батареи. От этого в большой степени зависит время автономной работы устройства. Оно, как правило, составляет 2—4 часа. Но есть модели, рассчитанные на более длительное время работы в аварийном режиме. Нужно помнить о том, что аварийные светильники устанавливаются именно для работы в ситуациях, когда обычное освещение функционировать не может.
• При выборе совмещённого светильника необходимо выяснить тип ламп, используемых для работы в обычном режиме. Они могут быть обычными лампами накаливания и люминесцентными (дневного света). Предпочтительно выбирать приборы с люминесцентными лампами, потому что энергопотребление у них гораздо ниже, рабочий ресурс больше, при эксплуатации не выделяют тепла. Но есть существенное ограничение — их нельзя использовать при отрицательной температуре воздуха.
• Во многих случаях важна степень защищённости светильника от внешних воздействий. На случай экстремальных ситуаций эту деталь лучше предусмотреть. Существуют модели с огнеупорными и водонепроницаемыми корпусами, модели, выполненные в виде фонарей, для эксплуатации на открытых площадях. Они дороже, но в чрезвычайных случаях (пожар, наводнение) эта особенность приборов окупится многократно.
• Специфика крепления. Приборы могут быть накладными, подвесными, встраиваемыми. Для накладных и подвесных светильников размер не является критичным параметром, но для того, чтобы корректно встроить и закрепить устройство в стену или потолок, важен установочный размер. Габариты подбираются с учетом особенностей места установки светильника.
