Как поменять лампочку в фаре форд фокус 2 рестайлинг

Меняем лампочки подсветки приборной доски

Сразу определимся – в Форд Фокус 2 на панели приборов лампочек нет. За ее подсветку и индикацию отвечают SMD светодиоды 5630. Служат они намного дольше ламп накаливания, но тоже могут выйти из строя.

Если такое все же произошло, то демонтируем панель приборов, предварительно сняв декоративный козырек.

Снятая приборная панель Форд Фокус 2

Теперь снимаем стрелки, повернув их по часовой стрелке и потянув на себя.

Снятие стрелок с приборной панели

Переворачиваем панель, отжимаем защелки и снимаем плату.

Демонтаж платы

На внутренней стороне платы находим несколько десятков светодиодов, на один из которых указывает маркер.

Светодиоды на внутренней стороне платы

Вооружаемся паяльником и меняем сгоревшие на новые или просто обращаемся к знакомому электронщику.

Самостоятельная замена лампы ближнего света Ford Focus 2 рестал и дорестайл

Если у вас перегорела лампа ближнего света фар на Форд Фокус 2 самое время заменить ее. Совсем не обязательно ехать сразу в сервис, где придется потратиться на несколько сотен рублей, лампу можно заменить и самостоятельно. Благодаря нашей подробной инструкции вы сможете заменить лампу своими руками без проблем и помощи специалистов из сервиса.

Какие лампы установлены на Форд Фокус 2 рестайлинг и дорестайлинг

• Лампа ближнего света H7 12v/55W (В максимальных версиях с ксеноном лампа ближнего может быть D2S или D1S)
• Лампа дальнего света H1 12v/55w
• Лампа указателя поворота PY21W 12v
• Лампа передних габаритов W5W

У рестайлинговой и дорестайлинговой версиях автомобиля лампы используются одинаковые, Обвился лишь внешний вид и дизайн фар, а так же внутренняя часть фары (отражатель и защелки).

Какую лампу лучше установить на Ford Focus 2 в ближний свет?

Стандартные лампы устанавливаемые с завода как правило Philips Long Live или Osram Ulra Live. То есть это лампы с увеличенным сроком службы.

• PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1
• OSRAM H7-12-55 Ultra Life O-64210ULT

Можно установить лампы поярче стандартных, например +30% света или еще ярче +100% или +130% света. Минус этих ламп в том, что срок службы их по сравнению с обычными меньше.

• PHILIPS H7-12-55 +30% Vision
• OSRAM H7-12-55 +30% Super O-64210SUP
• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
• Philips H7-12-55 +130% X-tremeVision

Указанные лампы будут освещать дорогу лучше стандартных, а лампы +130% и +110% являются лидерами среди галогенных ламп, но покупая их нужно быть готовым к тому, что менять их придется чаще.

Замена ламп на дорестайлинговой версии Форд Фокус 2

С помощью отвертки откручиваем верхний болт крепления фары

Красными стрелками указаны нижние защелки на которых держится фара, их необходимо аккуратно отжать

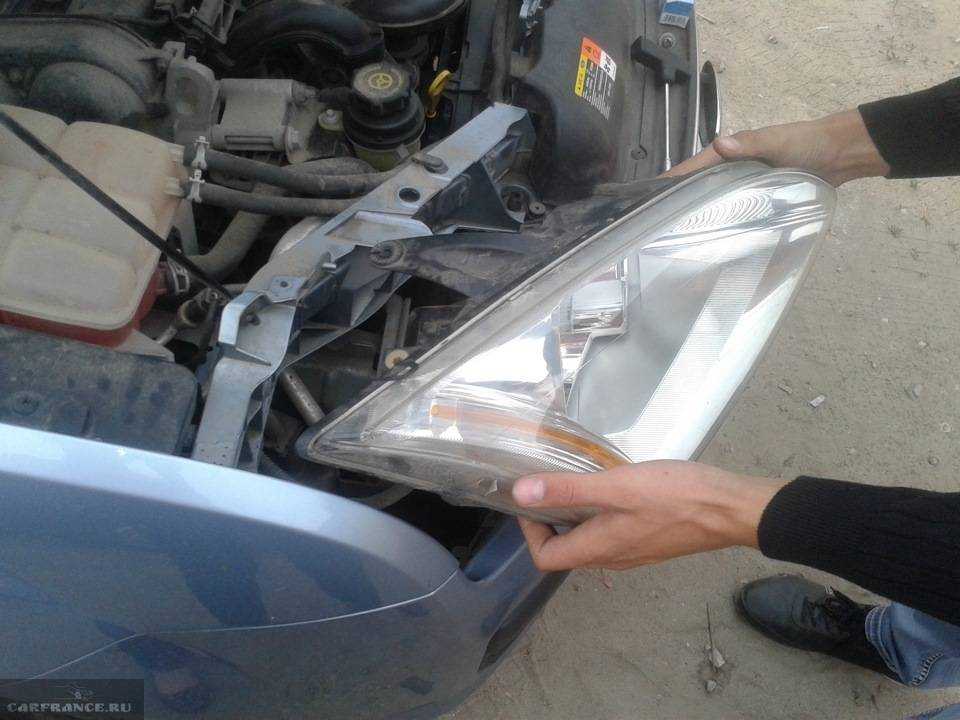

Далее слегка вытянем фару на себя и снимем штекер идущий к фаре и вытащите фару

Теперь остается лишь снять пластиковый пыльник фары, которые держится на 4 защелках

Перед собой видим лампу. Снимаем колодку с лампы, отщелкиваем металлические усы держащие лампу и производим замену

Производим сборку в обратной последовательности

Замена лампы на рестайлинговой версии Форд Фокус 2

Процедура снятия фары идентична снятию на дорестайле.

Откручиваем верхний болт крепления фары

Отщелкиваем две защелки и аккуратно вытягиваем фару, отсоединяем колодку проводом.

В отличии от дорестайла, на обновленной версии фокус 2 пыльник резиновый, снимать его проще.

А вот защелка лампы уже другая, сложнее.

Стрелкой на фото показано место на моторое нужно слегка нажать и вытащить лампу вместе с колодкой.

Вставляет в колодку новую лампу и устанавливаем лампу на место до щелчка. Производим сборку фары и устанавливаем ее на место.

Можно ли в ближний свет на Форд Фокус 2 установить ксенон?

В максимальных комплектациях Focus 2 оснащался ксеноном(лампы D2S или D1S). Однако если у вас галогенные фары, установки в них ксенона запрещена законом. Наказание за установку ксенона в подобные фары — до 6 месяцев лишения прав управления автомобилем.

Если же вы все же решили поставить ксенон, на рестайлиновой версии модели вам потребуются специальные переходники, чтобы не сломать стандартную колодку.

Ремонт патрона габарита Фокус 2

Владельцы ФФ2 могут сталкиваться с проблемой отказа работы заднего габаритного огня. Так, при нажатии на педаль тормоза, тухнет задний габарит. Или вместо сигнала тормоза, загорается габаритный сигнал. Там стоит двухконтактная лампочка. Полный список лампочек, которые стоят на Фокусе 2, можно посмотреть тут.

Данная проблема возникает у владельцев дорестайловой модели Focus 2, причем не у всех, а где-то в 6 случаях из 10. Происходит так по причине того, что фонари на Фокусе 2 имеют не герметичную конструкцию. Внутрь фонаря постоянно попадает влага, из-за чего контакты окисляются и габарит может перестать загораться. Поэтому большинство владельцев дорестайлинговых Ford Focus 2 скорее всего уже снимали заднюю фару, меняли лампочки в задних габаритах и меняли электро патрон.

Однако менять совсем не обязательно, а основная причина, по которой следует самостоятельно выполнить ремонт старого патрона — это цена нового, от 1160 до 1500 р за 1 патрон! Артикул оригинальной детали Ford — 4425186. Есть конечно более дешевый аналог XS4113K370CD — стоит от 400 р., но его уж точно надолго не хватит.

Как произвести ремонт электропатрона габаритов Фокус смотрите по фотоотчету опытного автовладельца. Первым делом достаём патрон. Там ничего сложного. Открутить два самореза и потянуть на себя.

Потом полотном по металлу пилим по углу.

Там будут видны три контакта. Естественно зелёные, потому что попадает вода.

Зачищаем, обрабатывает какой нибудь химией. Чтобы эффективно избавиться от окисления, нужно тщательно зашкурить мелкой наждачной бумагой. Чаще всего, исходя из обсуждений такой же проблемы на форумах, контакт теряется именно на минусовой клемме. В данном случае тоже так было

Поэтому ей нужно уделить особое внимание

Кстати, до и после использования наждачной бумаги, контакты можно обработать очистителем контактов либо WD-40, или же другим похожим средством есть (Liqui Moly Kontaktreiniger, Abro EC-533).

Перед сборкой, очищенные пластинки желательно подогнуть, чтобы контакты плотнее соприкасались друг к другу. Собираем в одно целое и заливаем термоклеем.

Можно конечно попробовать зафиксировать обычным супер-клеем, но плотность прилегания распиленных частей будет плохая. Термо-клей все же герметичнее зафиксирует части и влага туда практически не будет попадать.

Вот фото упаковки и номерок нового патрона на тот случай если не получится отремонтировать. Итого вы сэкономите более 1000 рублей за 1 патрон, а затраты будут разве что на термоклей и какую нибудь химию для очистки (если таковой не было).

• Волга крайслер не горит чек



• Блок комфорта рено сценик 2 где находится



• Лампа неисправность форд фокус



• Постоянно горит задний ход киа спортейдж 2



• Регулировка фар фольксваген т4

Типы ламп на Форд Фокус 2

На Форд Фокус второго поколения в корпусе блок-фары головного света установлены четыре лампы — ближнего света с цоколем Н7, лампа дальнего света с цоколем Н1 и лампы габаритов и указателей поворотов с цоколями W5W и PY21W соответственно. Сегодня нас интересует замена лампочки ближнего света на Форд Фокус 2 рестайлинговой и дорестайлинговой версий.

Когда и на что менять

Это связано в первую очередь с помутнением колбы лампы , которая выполнена или из кварцевого, или из стекла повышенной прочности. Ресурс галогеновых ламп сам по себе невелик, поскольку колба и нить в среде инертного газа сильно нагреваются, нить может разрушится от вибрации, а колба помутнеть. При ежедневной эксплуатации это может быть не сильно заметно, но лампа теряет эффективно с каждым днём.

Поэтому менять источники света нужно периодически и не дожидаясь, пока они перегорят. Безопасность превыше всего. На втором Фокусе установлены однонитевые галогенки ближнего света с цоколем Н7, при этом подобрать лампу можно любую. Главное, чтобы характеристики светового потока нас устраивали. Опытные водители избегают установки сине-белых ламп «под ксенон», поскольку выглядят фары с включённым светом эффектно, но дорогу освещают отвратительно.

На фото слева новая лампа «под ксенон», справа старая обычная.

Выбор производителя

Поэтому предпочтение стоит отдавать лампам с характеристиками, близкими к дневному свету: Philips H7-12-55 Longlife Eco Vision P-12972llecoc1 , Philips H7-12-55 +30% Vision, Osram H7-12-55 Ultra Life O-64210ult и им подобным.

При этом нужно помнить, что чем ярче заявленный свет у лампы, к примеру, Philips H7-12-55 +130% X-tremeVision , тем быстрее лампа перегорит.

Замену ламп Форд Фокус 2 можно производить только на снятых блок-фарах. Для снятия блок-фары открываем капот.

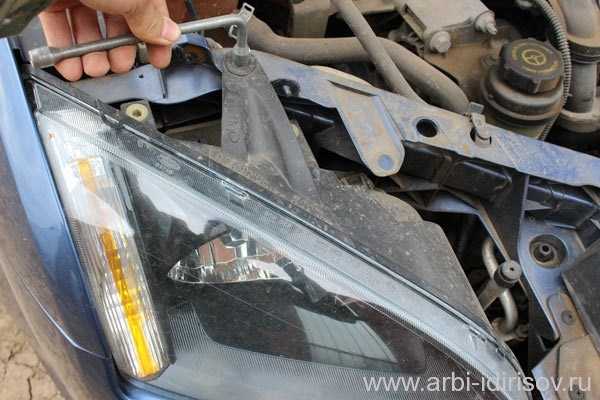

Ключом Torx T-30 или шлицевой отверткой отворачиваем саморез крепления блок-фары к верхней поперечине моторного отсека.

Снизу блок-фара крепится к поперечине моторного отсека двумя пластмассовыми фиксаторами — для наглядности они показаны на снятой блок-фаре

Отводим блок-фару от кузова для удобства отсоединения колодки проводов.

Нажимаем на фиксатор колодки проводов.

Отсоединяем колодку проводов от разъема жгута блок фары.

Для замены лампы указателя поворота поворачиваем защитную крышку против часовой стрелки до упора и снимаем ее.

Вынимаем патрон вместе с лампой.

Поворачиваем лампу по часовой стрелке и извлекаем из патрона.

В указателях поворота в блок-фарах применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Выступы на цоколе такой лампы не симметричны и входят в пазы патрона только в одном положении.

Для замены лампы ближнего света снимаем защитную крышку.

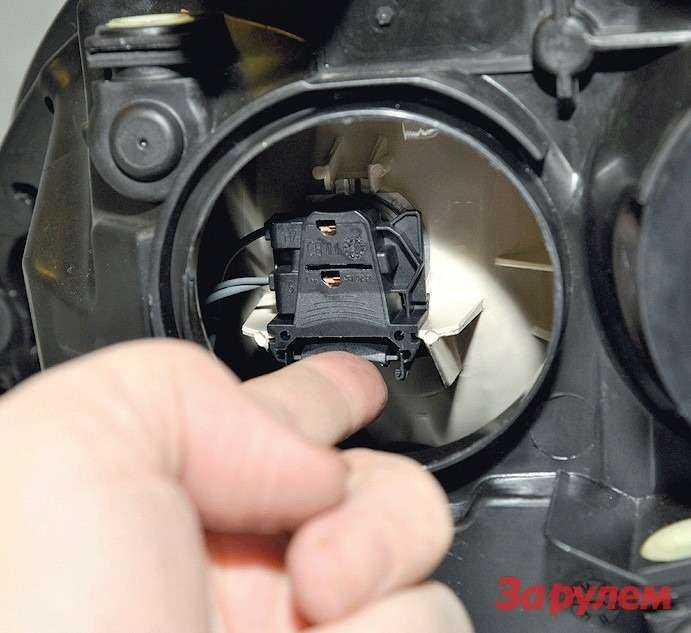

Нажимаем на фиксатор колодки проводов и снимаем колодку.

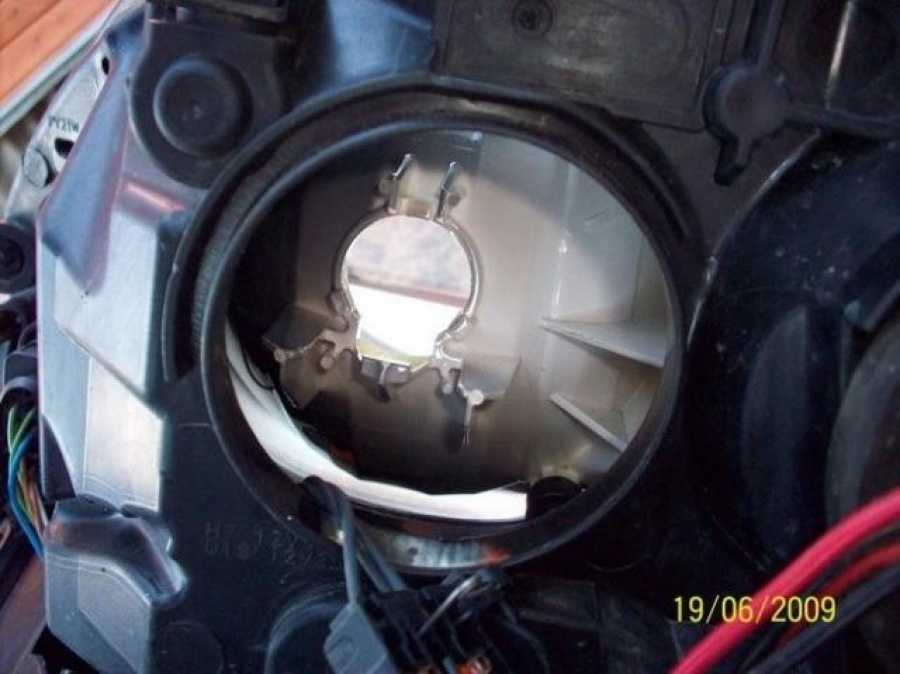

Вынимаем лампу ближнего света, удерживая ее за контакты.

В блок-фарах установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт. При их установке не касайтесь пальцами колб, так как следы от пальцев могут вызвать местные потемнения стекла. Если вы случайно коснулись колбы лампы, протрите ее чистой тканью, смоченной в спирте или жидкости для мытья стекол, а затем насухо вытрите чистой салфеткой.

Для замены лампы дальнего света снимаем защитную крышку.

Нажимаем на фиксатор колодки проводов.

Снимаем колодку и отводим ее в сторону.

Вынимаем лампу дальнего света, удерживая ее за контакты.

В блок-фарах установлены галогеновые лампы дальнего света Н1 мощностью 55 Вт.

Для замены лампы габаритного света снимаем защитную крышку.

Ухватившись за язычок патрона лампы, поворачиваем его против часовой стрелки.

Извлекаем патрон из гнезда корпуса блок-фары.

Вынимаем лампу непосредственно за ее колбу из контактных зажимов патрона.

Лампа габаритного света Форд Фокус 2 имеет обозначение W5W и мощность 5 Вт. Устанавливаем новую лампу габаритного света в обратной последовательности.

Как поменять своими руками

Какие лампочки нужны, мы выяснили и нужные купили. Можно начать замену лампочки стоп-сигнала Форд Фокус 3. Начнем с кузовов Седан и Универсал.

В кузове седан или универсал

Для того чтобы заменить лампочку, придется демонтировать заднюю фару. Открываем дверь багажника и находим крышку, закрывающую барашки. Поддеваем ее рукой и снимаем.

Снятие декоративной накладки Отвертывание фиксаторов

Перед нами две гайки-барашка, отвернуть которые можно голыми руками. Отворачиваем.

Теперь заднюю фару можно снять, не забывая, что она висит на проводе. Снимаем и разворачиваем патронами вверх.

Демонтаж фонаря Форд Фокус 3 Универсал и Седан

Нужный нам патрон находится в нижней части фары, к нему идут три провода. Поворачиваем патрон против часовой стрелки и вынимаем вместе с источником света.

Снятие клеммной колодки стоп-сигнала

Снимаем сгоревший световой прибор простым выдергиванием и на его место устанавливаем новый.

Замена лампочки

Ставим патрон на место, фиксируем его поворотом по часовой стрелке.

Установка на место

Монтируем фонарь на штатное место, закрепляем гайками-барашками, закрываем гайки декоративной крышкой.

На заметку. Если в твоем автомобиле стоит лампочка P21/5W, то алгоритм замены будет тот же. Единственно, крышка, закрывающая крепление фонаря, находится чуть глубже в багажнике, а сами барашки прикрыты поролоновой подушкой. Ну и прибор P21/5W не выдергивается, а снимается поворотом против часовой стрелки.

В кузове Хетчбэк

Открываем дверь багажника и напротив фары находим лючок, закрытый крышкой. Поддеваем крышку пальцами и снимаем.

Снятие накладки люка

Под крышкой мы видим гайку-барашек, которая крепит фонарь. Вторая гайка находится выше и глубже в багажнике. Она ничем не закрыта.

Гайки крепления заднего фонаря Форд Фокус 3 Хетчбэк

Отворачиваем гайки и освобождаем фонарь. Теперь его можно снять, потянув на себя. Снимаем фонарь и разворачиваем патронами к себе. Патрон, отвечающий за стоп-сигнал, я указал стрелкой.

Снятый задний фонарь

Поворачиваем патрон и вынимаем его вместе с источником света.

Снятый патрон

Лампочку стоп-сигнала можно снять, слегка утопив ее и повернув против часовой стрелки. Снимаем и на ее место устанавливаем новую.

Установленная новая лампочка

Осталось поставить патрон на место, установить фонарь, зафиксировать его гайками и закрыть лючок накладкой.

Теперь ты знаешь, как самостоятельно поменять лампу стоп-сигнала на Ford Focus 3 с любым кузовом. Ничего, как оказалось, сложного.

Приехал, открыл багажник, посмотрел. Слева и справа, там где фонари. Имеются 2 клипсы, одна выше, вторая ниже.

Далее вынимаем пластмассовую обшивку, которую держали эти клипсы.

Видим такую штуку (не знаю, как назвать). На ней 2 защелки.

Отжимаем их и вытаскиваем эту самую штуку (АККУРАТНО!), на которой находят лампочки.

Там расположено 4 лампочки. Перечислю сверху вниз:1) Стоп-сигнал2) Задний ход3) Поворотники4) Габариты

Нажимаем на нужную лампочку, поворачиваем куда поворачивается и вытаскиваем. Вставляем новую лампочку. Вставляем штуку обратно. Идем проверять, работает ли.Т.к. я был один, стопак пришлось проверять таким способом:

Всем привет. Сдавая назад, при торможении, заметил в отражении что на третьем стоп сигнале не горит ни одна лампочка.

Для начала нужно снять защитный кожух, пальцами его поддев и с небольшим усилием тянуть его чть в сторону заднего стекла и вниз, далее отгибаем усики крепления на плафоне и получаем вот такой вот вид

Для того чтобы отстегнуть плафон от платы, надо тоже провести интуитивно понятную манипуляцию с усиками креплений

• Прокачка тормозов форд фокус 2



• Как улучшить свет фар на форд скорпио



• Форд фиеста 2015 колеса характеристики



• Ford sound 2000 как разблокировать



• Форд экоспорт какой бензин заливать

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно укрепились в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы нередко выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за которых постепенно сбивается настройка рефлекторов головного света. Регулировка может потребоваться и после замены ламп ближнего и дальнего света.

Регулировка фар Форд Фокуса 2 поможет не только восстановить правильный пучок света, но и снизить вероятность ослепления встречных водителей. Верные настройки оказывают сильное влияние на освещение обочины и дальность видимости при снегопаде или дожде.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
2. Очистить багажное отделение от лишнего груза.
3. Наполнить топливный бак минимум до половины.
4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

• установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
• открыть капот, включить ближний свет;
• замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
• отметить центр нашего автомобиля вертикальной линией на стене;
• между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
• положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
• когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Какому производителю отдать предпочтение?

С типом лампочек для ПТФ Форд Фокус 2 мы разобрались. Осталось выбрать производителя, а их сегодня немало. Какому отдать предпочтение? Посмотрим на результаты исследовательского проекта «Бренды автомобильных ламп в России», который был проведен отраслевым бизнес-порталом Автоиндустрия.РФ. Рейтинг основан на объеме продаж именно в России.

Топ-10 зарубежных производителей автоламп

Место	Бренд	Страна
1	Philips	Нидерланды
2	OSRAM	Германия
3	Narva	Германия
4	Hella	Германия
5	Bosch	Германия
6	GE	США
7	Koito	Япония
8	Valeo	Франция
9	LynxAuto	Япония
10	Magneti Marelli	Германия

Топ-3 отечественных производителей автоламп

Место	Бренд	Страна
1	«Маяк»	Россия
2	«Диалуч»
3	MTF Light

Когда необходимо менять лампочки противотуманного освещения

Поломка противотуманок на автомобиле Ford Focus II может привести к аварийной ситуации или даже ДТП, так что затягивать с ремонтом данного типа освещения не стоит. В числе главных причин неисправностей противотуманного света находятся следующие ситуации:

• Коррозия и окисление проводки, что появляется при частом использовании машины в условиях непогоды.
• Износ предохранителей.
• Выход из строя ламп-противотуманок.
• Проблемы с реле, монтированным в монтажный блок.
• Поломка кнопки включения противотуманного освещения.
• Неисправность проводки или питания.

Метод исправления ситуации будет зависеть от имеющейся проблемы, но диагностировать ее без специального оборудования будет нелегко. Тем более, если в автомобиле имеются серьезные неполадки в проводке или электронике. Поломка бортового компьютера или неквалифицированное вмешательство в его работу способно и вовсе вывести транспортное средство из строя.

Для автомобиля Форд Фокус II характерны следующие признаки неполадок в противотуманном освещении:

• Противотуманки полностью не работают.
• Освещение есть, но яркость слишком низкая, что потребует настройки оборудования.
• Недостаточная площадь освещения для обретения качественной видимости.
• Противотуманные фары запотевают.

В целях достижения полной безопасности стоит немедленно устранить неисправность, как только она была найдена, ведь неработающее освещение для непогоды может создать значительные проблемы, если вы отправитесь в дорогу в туман, или внезапно пойдет сильный дождь.

Тем не менее, чтобы диагностировать существующие проблемы, стоит воспользоваться передовым оборудованием, демонстрирующим коды ошибок, соответствующие конкретным неполадкам. Такие инструменты имеются на многих станциях техобслуживания, также специалисты сервиса смогут оперативно устранить найденные неприятности.
