Какие лампы используются в ford focus 2 и как их поменять

Типы ламп на Форд Фокус 2

На Форд Фокус второго поколения в корпусе блок-фары головного света установлены четыре лампы — ближнего света с цоколем Н7, лампа дальнего света с цоколем Н1 и лампы габаритов и указателей поворотов с цоколями W5W и PY21W соответственно. Сегодня нас интересует замена лампочки ближнего света на Форд Фокус 2 рестайлинговой и дорестайлинговой версий.

Когда и на что менять

Это связано в первую очередь с помутнением колбы лампы , которая выполнена или из кварцевого, или из стекла повышенной прочности. Ресурс галогеновых ламп сам по себе невелик, поскольку колба и нить в среде инертного газа сильно нагреваются, нить может разрушится от вибрации, а колба помутнеть. При ежедневной эксплуатации это может быть не сильно заметно, но лампа теряет эффективно с каждым днём.

Поэтому менять источники света нужно периодически и не дожидаясь, пока они перегорят. Безопасность превыше всего. На втором Фокусе установлены однонитевые галогенки ближнего света с цоколем Н7, при этом подобрать лампу можно любую. Главное, чтобы характеристики светового потока нас устраивали. Опытные водители избегают установки сине-белых ламп «под ксенон», поскольку выглядят фары с включённым светом эффектно, но дорогу освещают отвратительно.

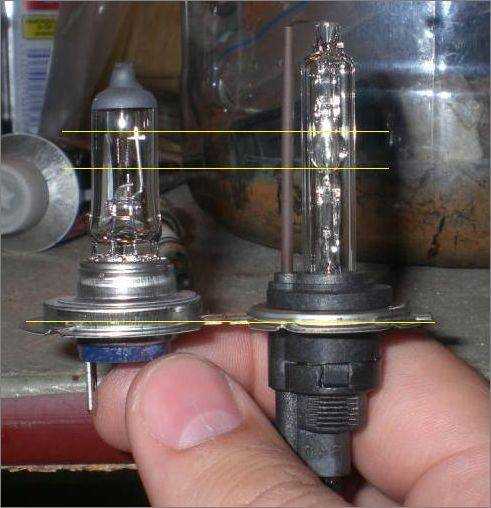

На фото слева новая лампа «под ксенон», справа старая обычная.

Выбор производителя

Поэтому предпочтение стоит отдавать лампам с характеристиками, близкими к дневному свету: Philips H7-12-55 Longlife Eco Vision P-12972llecoc1 , Philips H7-12-55 +30% Vision, Osram H7-12-55 Ultra Life O-64210ult и им подобным.

При этом нужно помнить, что чем ярче заявленный свет у лампы, к примеру, Philips H7-12-55 +130% X-tremeVision , тем быстрее лампа перегорит.

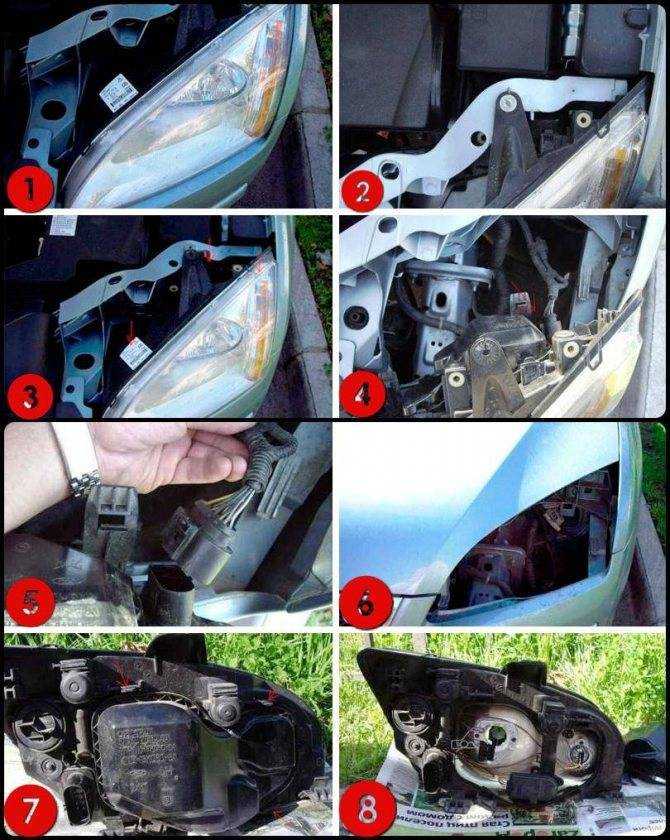

Замену ламп Форд Фокус 2 можно производить только на снятых блок-фарах. Для снятия блок-фары открываем капот.

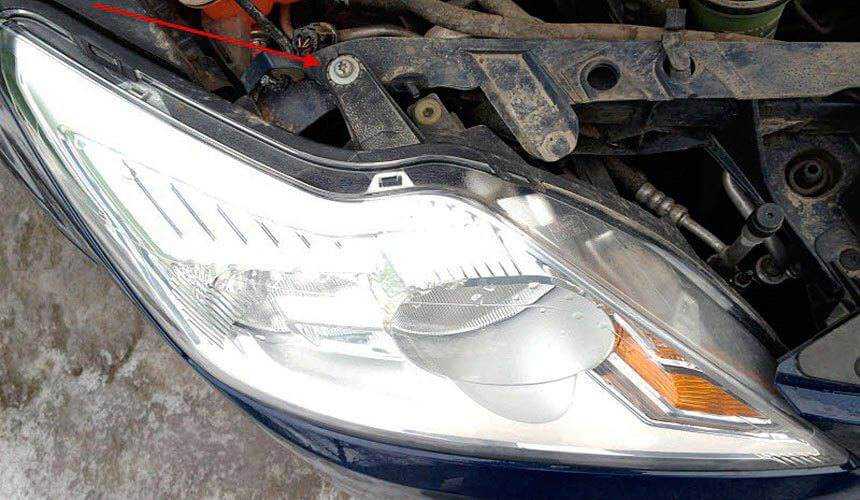

Ключом Torx T-30 или шлицевой отверткой отворачиваем саморез крепления блок-фары к верхней поперечине моторного отсека.

Снизу блок-фара крепится к поперечине моторного отсека двумя пластмассовыми фиксаторами — для наглядности они показаны на снятой блок-фаре

Отводим блок-фару от кузова для удобства отсоединения колодки проводов.

Нажимаем на фиксатор колодки проводов.

Отсоединяем колодку проводов от разъема жгута блок фары.

Для замены лампы указателя поворота поворачиваем защитную крышку против часовой стрелки до упора и снимаем ее.

Вынимаем патрон вместе с лампой.

Поворачиваем лампу по часовой стрелке и извлекаем из патрона.

В указателях поворота в блок-фарах применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Выступы на цоколе такой лампы не симметричны и входят в пазы патрона только в одном положении.

Для замены лампы ближнего света снимаем защитную крышку.

Нажимаем на фиксатор колодки проводов и снимаем колодку.

Вынимаем лампу ближнего света, удерживая ее за контакты.

В блок-фарах установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт. При их установке не касайтесь пальцами колб, так как следы от пальцев могут вызвать местные потемнения стекла. Если вы случайно коснулись колбы лампы, протрите ее чистой тканью, смоченной в спирте или жидкости для мытья стекол, а затем насухо вытрите чистой салфеткой.

Для замены лампы дальнего света снимаем защитную крышку.

Нажимаем на фиксатор колодки проводов.

Снимаем колодку и отводим ее в сторону.

Вынимаем лампу дальнего света, удерживая ее за контакты.

В блок-фарах установлены галогеновые лампы дальнего света Н1 мощностью 55 Вт.

Для замены лампы габаритного света снимаем защитную крышку.

Ухватившись за язычок патрона лампы, поворачиваем его против часовой стрелки.

Извлекаем патрон из гнезда корпуса блок-фары.

Вынимаем лампу непосредственно за ее колбу из контактных зажимов патрона.

Лампа габаритного света Форд Фокус 2 имеет обозначение W5W и мощность 5 Вт. Устанавливаем новую лампу габаритного света в обратной последовательности.

Как поменять лампочку

А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.

Теперь покачиваем фонарь и снимаем его со штатного места.

Можно переходить непосредственно к вопросу, как заменить лампочки.

Ближний свет

На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.

Беремся за лепесток и снимаем пыльник.

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).

Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).

Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.

Нижнее крепление фары на Форд Фокус 3

Дальний свет

Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.

Снимаем пыльник, потянув его за лепесток.

Снятие пыльника с фары Форд Фокус 3

Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.

Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.

Габариты

Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.

Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.

Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.

Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).

Ксеноновый головной свет

Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.

В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.

Снимаем с него пыльник, потянув за резиновый лепесток.

Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.

Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.

Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.

Предыдущая Замена автолампКак поменять лампочку ближнего и дальнего света на Lada Priora Следующая Замена автолампКакие нужны лампы ближнего света на Ford Focus 2 и как их поменять

Спасибо, помогло!Не помогло

Процесс замены

С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.

В кузове седан

В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.

Замена лампочек в основных фонарях

Для работы нам понадобятся:

1. Две лампы P21W.
2. Умелые руки.
3. Аккуратность.

Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.

Верхняя клипса крепления задней крышки на Форд Фокус 2 Седан

Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.

Снятая крышка на ФФ2 с кузовом Седан

Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.

Фиксаторы крепления

Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.

</p>

Как на Форд Фокус 2 поменять лампочку ближнего света: фото, видео

В зависимости от качества лампы ближнего света и частоты её использования, она приходит в негодность или перегорает уже через полгода-год эксплуатации.

Типы ламп на Форд Фокус 2

На Форд Фокус второго поколения в корпусе блок-фары головного света установлены четыре лампы — ближнего света с цоколем Н7, лампа дальнего света с цоколем Н1 и лампы габаритов и указателей поворотов с цоколями W5W и PY21W соответственно. Сегодня нас интересует замена лампочки ближнего света на Форд Фокус 2 рестайлинговой и дорестайлинговой версий.

Когда и на что менять

Неправильный свет фар – одна лампа дает размытое пятно.

Отличный свет, без замечаний.

Это связано в первую очередь с помутнением колбы лампы, которая выполнена или из кварцевого, или из стекла повышенной прочности. Ресурс галогеновых ламп сам по себе невелик, поскольку колба и нить в среде инертного газа сильно нагреваются, нить может разрушится от вибрации, а колба помутнеть. При ежедневной эксплуатации это может быть не сильно заметно, но лампа теряет эффективно с каждым днём.

Поэтому менять источники света нужно периодически и не дожидаясь, пока они перегорят. Безопасность превыше всего. На втором Фокусе установлены однонитевые галогенки ближнего света с цоколем Н7, при этом подобрать лампу можно любую. Главное, чтобы характеристики светового потока нас устраивали. Опытные водители избегают установки сине-белых ламп «под ксенон», поскольку выглядят фары с включённым светом эффектно, но дорогу освещают отвратительно.

На фото слева новая лампа «под ксенон», справа старая обычная.

Выбор производителя

Поэтому предпочтение стоит отдавать лампам с характеристиками, близкими к дневному свету: Philips H7-12-55 Longlife Eco Vision P-12972llecoc1, Philips H7-12-55 +30% Vision, Osram H7-12-55 Ultra Life O-64210ult и им подобным.

При этом нужно помнить, что чем ярче заявленный свет у лампы, к примеру, Philips H7-12-55 +130% X-tremeVision, тем быстрее лампа перегорит.

Лампы OSRAM-COOL-BLUE-H7-12V-55W.

Лампы Philips H7-12-55 +30% Vision.

Меняем лампу ближнего света на дорестайлинговом Фокусе 2

Так выглядит подкапотка у дорестайла.

Выбрать лампу гораздо сложнее, чем её поменять. На Фокусах 2 до рестайлинга и после него, немного разные конструкции крепления фар головного света, но методика замены и расположение лампы в фаре одинаковые

Очень важно учесть, что замену лампы ближнего света нужно проводить попарно, чтобы у них был примерно одинаковых ресурс, это избавит от неприятных сюрпризов в дороге и обеспечит равномерное освещение

Меняем лампу следующим образом:

1. Открываем капот, отвёрткой с крестовым шлицом выкручиваем винт крепления пластикового кронштейна фары. Снимать фару не нужно.

   Откручиваем винт крестовой отверткой.

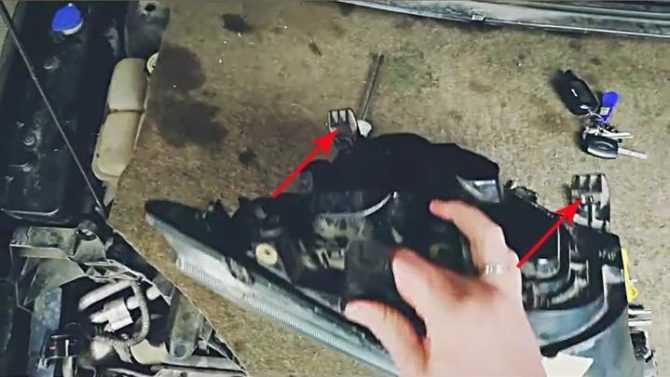

2. Отщёлкиваем защёлки снизу фары при помощи длинной отвёртки.

   Защелки расположены в самом низу блок-фары.

3. Тянем блок фару аккуратно на себя, строго параллельно направлению движения автомобиля.

   Аккуратно вытягиваем фару вперед.

4. Отщёлкиваем четыре защёлки крышки на задней части фары.

   Снимаем внутреннюю крышку фары.

5. Аккуратно снимаем коннектор с пучком проводов и отводим его в сторону.

   Вытащить этот разъем довольно непросто.

6. Снимаем с лампы ближнего света контактную колодку.

   Снимаем фишку контактов с лампочки.

7. Нажимаем на пружинный фиксатор, освобождаем и вынимаем старую лампу.

   Скидываем фиксатор, берем лампу за контакты и вытаскиваем.

8. Не касаясь пальцами колбы, устанавливаем новую лампу Н7. Если всё-таки мы дотронулись до колбы, протираем её чистой мягкой тканью, смоченной в спирте или средстве для мытья окон. Протираем колбу насухо чистой мягкой ветошью.

Сборку проводим в обратном порядке.

Собираем фару и включаем ближний свет – видим что работает.

На рестайлинговом Фокусе

Процедура замены лампы на новом втором Фокусе идентична. Тоже откручиваем крепление пластикового кронштейна фары, отщёлкиваем две нижних защёлки и снимаем контактную колодку. На рестайлинговом Фокусе вместо пластиковой крышки на защёлках установили резиновые крышки.

Под пальцем – резиновая крышечка ближнего света.

Они снимаются и ставятся гораздо легче. Под крышкой находим контактную колодку нового типа. Она снимается легко, нужно просто нажать на язычок фиксатора.

Приподнимаем защелку пальцем и снимаем колодку с лампы.

Вынимаем патрон с лампой вместе, достаём старую лампу и устанавливаем новую

Замена ламп ближнего света и габаритных огней в Ford Focus 2

Головной свет для любого автомобиля оказывается важным элементом безопасности эксплуатации. Достаточно один раз не увидеть преграду на дороге, чтобы попасть в серьезную аварию и поставить собственную жизнь под угрозу. Да и комфорт эксплуатации напрямую зависит от качества освещения дороги. Поэтому периодически в фарах автомобиля необходимо менять лампы, чтобы поддерживать достаточную яркость освещения.

Галогенные лампочки имеют свойство тускнеть со временем. Чем более технологичная и качественная лампа установлена в вашем авто, тем дольше вы сможете проездить, не зная горя. Но больше 5-7 лет не служит нормально даже самая надежная лампа от мировых лидеров в производстве автомобильного света. Если в вашем Ford Focus 2 освещение дороги стало неудовлетворительным, пришло время менять лампочки и улучшать этот аспект.

Если вам предстоит замена ламп ближнего света в Форд Фокус 2, помните только тип разъема – H7, а также мощность – 55 Вт. В остальном вы можете устанавливать какие хотите варианты. Конечно, рекомендуется использовать именно галогенный свет, который протестирован заводом. Никакие ксеноновые лампы в этом случае лучше не ставить, так как они будут слепить встречных водителей.

Выбор и краткий обзор ламп ближнего и дальнего света на автомобиле Ford Focus

Модель	Особенности	Рейтинг	Ссылка
Philips X-treme Vision	самые яркие, дают белый свет	★★★★★	Купить
Philips LongLife EcoVision	недорогая, увеличенный срок службы	★★★★✩	Купить
Bosch Pure Light	увеличенный срок службы	★★★★✩	Купить
Osram Original Line	хорошая зона освещения	★★★★✩	Купить

Лучшие лампы H7 для автомобилей Ford Focus по мнению покупателей

Модель	Особенности	Рейтинг	Ссылка
Philips X-treme Vision	ну, очень яркие	★★★★★	Купить
Philips LongLife EcoVision	недорогие и долговечные	★★★★✩	Купить
Bosch Xenon Blue	яркий свет бело-голубого оттенка	★★★★✩	Купить
Bosch Pure light	недорогие, универсальная замена штатным лампам	★★★★✩	Купить

Седан

Ближний свет

Цоколь: H7

Мощность: 55 Вт

Дальний свет

Цоколь: H1

Мощность: 60 Вт

Передний габаритный свет

Цоколь: W5W

Мощность: 5 Вт

Передние указатели поворотов

Цоколь: PY21W

Мощность: 21 Вт

Противотуманные фары

Цоколь: H11

Мощность: 55 Вт

Боковые указатели поворотов

Цоколь: WY5W

Мощность: 5 Вт

Цоколь: PY21W

Мощность: 21 Вт

Стоп-сигнал

Цоколь: P21W

Мощность: 21 Вт

Задние противотуманные фонари / габаритный свет

Цоколь: P21/5W

Мощность: 21/5 Вт

Лампа света заднего хода

Цоколь: P21W

Мощность: 21 Вт

Фонарь подсветки номерного знака

Цоколь: С5W

Мощность: 5 Вт

Дополнительный стоп-сигнал

Цоколь: W5W

Мощность: 5 Вт

Мощность: 5 Вт

Osram H7 Original

Osram H7 Original

Самая долгоживущая лампа – Osram H7 Original. Производитель заявляет, что лампа может работать не менее 550 часов, в том время как конкуренты дают только 400 часов. Гарантия на лампу Osram H7 Original – 350 часов, что очень неплохо. Немецкое качество, немецкая сборка, цена в пределах 450 рублей. Световой поток хороший, с оптикой Фокуса второго поколения работает вполне корректно.

По конструкции любая галогенка похожа на обычную “лампочку ильича” — она состоит из колбы (кварцевое или твердосплавное стекло), нити накаливания, которая работает в среде инертного газа-галогена.

Кoito Whitebeam H7

Высокотемпературные галогенки японского производства. Цена в районе 1500. Яркий белый световой поток. Напряжение 12 В.

Хотя производители уверяют в безопасности использования этих расходников, бывали случаи, когда пластик фары расплавлялся. В туман или дождливую погоду белый свет не видно, желтоватый куда лучше. Срок эксплуатации колеблется от 3 до 5 месяцев.

Хотя производители уверяют в безопасности использования этих расходников, бывали случаи, когда пластик фары расплавлялся. В туман или дождливую погоду белый свет не видно, желтоватый куда лучше. Срок эксплуатации колеблется от 3 до 5 месяцев.

Какие лампы стоят на форд фокус 2

Лампа ближнего света на Форд Фокус 2: замена лампочки рестайлинг, дорестайл, выбор

Если говорить о том, какие недостатки у ламп ближнего освещения H7, то знатоки называют только один серьёзный фактор — высокую рабочую температуру, которая ощутимо влияет на срок службы оптики.

Какие лампочки стоят на Форд Фокус 2

Замена ламп ближнего света на Ford Focus 2 Откручиваем болт крепления фары Ford Focus 2 Галогенные фонари ближнего света на Ford Focus 2 имеют обыкновение время от времени перегорать — это нормальная штатная ситуация, и в ней нет ничего страшного. Замена ламп в тип лампы ближнего света форд фокус 2 осуществляется своими силами, или вы можете обратиться за помощью к специалистам на станцию технического обслуживания автомобилей.

Безусловно, помощь спецов избавит вас от лишних хлопот. Но, с другой стороны, приятно знать, что при необходимости можешь сделать что-то полезное своими руками. Тем более самостоятельная замена лампочки в фаре поможет избежать лишних финансовых расходов.

Лампы применяемые в автомобиле Форд Фокус 2

Оно потребует от вас минимальных навыков в обращении с простым инструментом. Как уже говорилось выше, они расположены в блок-фаре, поэтому замена потребует её снятия. Для того чтобы все прошло успешно, нам потребуется плоская отвёртка, чистые сухие перчатки, новая лампа и 15 минут свободного времени. Следует знать, что галогенные фонари нельзя брать голыми руками — это негативно влияет на их тип лампы ближнего света форд фокус 2. Как известно, наши пальцы покрыты тонким слоем жира — он остаётся на поверхности колбы и потом во время работы начинает испаряться в фаре, из-за чего свет становится мутным.

Замена лампы ближнего света Форд Фокус 2

Это относится не только к Ford Focus 2, но и к любым другим маркам автомобилей. Снимаем заглушку на обратной стороне фары Ford Focus 2 А теперь давайте рассмотрим пошагово, как происходит замена ламп ближнего освещения на Ford Focus 2: Если вы решили поменять источники освещения на Форд Фокус самостоятельно, начните с очистки фар. Удаляем с них пыль, грязь и влагу, чтобы внутрь не попало ничего лишнего — это тип лампы ближнего света форд фокус 2 повлияет на свет фар. Снизу фары есть 2 заглушки — нажатием открываем.

Двигаем фару к. Отсоединяем коммутацию штекера и вытаскиваем. Фара у нас в руках — открываем её, размыкая 4 защёлки.

Снимаем штекер лампочки ближнего освещения и вынимаем её. Ставим на её место новую исправную лампочку.

Собираем всё в обратном порядке. С завода установлены General Electric с артикуломесли машину собирали за границей. Если не удалось найти оригинальных расходников, то это не повод расстраиваться. Главное — производитель. Чем известнее фирма, тем больше доверия она вызывает у покупателей.

Особой популярностью у владельцев фордов пользуется продукция фирм Philips и Osram. Чем ярче горит расходник, тем быстрее он перегорит. Цена колеблется от до рублей в зависимости от качества и производителя.

Водители иногда сомневаются, выбирая между галогеновыми и светодиодными лампами. Hella H7. Мы умышленно не рассматривали светодиодные и ксеноновые лампы, поскольку для их установки необходимо проводить полную реконструкцию оптики. Иначе световой поток будет неоткорректирован и вреда от таких ламп будет больше, чем пользы.

Замена ламп ближнего света на Ford Focus 2 Откручиваем болт крепления фары Ford Focus 2 Галогенные фонари ближнего света на Ford Focus 2 имеют обыкновение время от времени перегорать — это нормальная штатная ситуация, и в ней нет ничего страшного.

Замена ламп в фаре осуществляется своими силами, или вы можете обратиться за помощью к специалистам на станцию технического обслуживания автомобилей. Безусловно, помощь спецов избавит вас от лишних хлопот.

Но, с другой стороны, приятно знать, что при необходимости можешь сделать что-то полезное своими руками. Открутить заглушку из резины. Изъять разъем, подающий питание на лампу.

Произвести замену детали. Установить все в обратном порядке. Какую лампу ближнего света для Форда Фокуса 2 выбрать? Оптимальным вариантом будет приобретение прибора мощностью 55 Вт и напряжением 12 В.

На сегодняшний день насчитывается три выпустившиеся модели фокус, второе поколение выпускалось с года по Рестайлинг фокуса был произведен в году.

Приступаем к замене

Заменить лампы в «противотуманке» Ford Focus II можно двумя способами:

1. С демонтажем противотуманной фары.
2. Через моторный отсек.

Замена с демонтажем ПТФ

Для работы нам понадобятся:

• небольшая плоская отвертка или нож;
• ключ Torx T-30;
• лампы на замену.

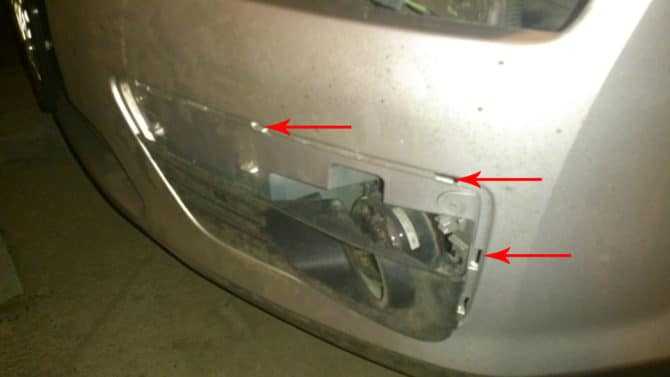

Аккуратно поддеваем ножом или отверткой молдинг – «бровь» ПТФ – и выдавливаем наружу, выводя его защелки из зацепления с кузовом. На фото ниже места расположения защелок отмечены стрелками.

Таким же образом снимаем декоративную накладку на фару. Она крепится на таких же защелках.

Фара крепится двумя винтами со шлицем T-30, расположенными по бокам.

Отворачиваем винты и вынимаем противотуманную фару, не забывая, что она висит на проводе. На тыльной части фары наблюдаем цоколь лампочки с надетой на нее колодкой питания.

Важно! Третий винт, расположенный сверху фары и имеющий шлиц меньшего размера, предназначен для регулировки наклона фары. Его не трогаем!. Берем лампочку за цоколь, поворачиваем против часовой стрелки, если смотреть со стороны цоколя, и вынимаем из фары

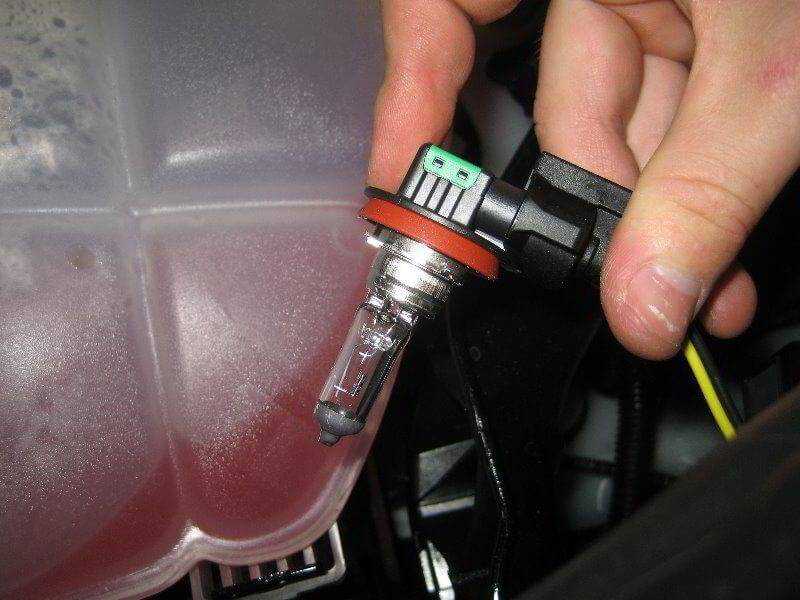

Берем лампочку за цоколь, поворачиваем против часовой стрелки, если смотреть со стороны цоколя, и вынимаем из фары.

Нажимаем на пластиковый фиксатор колодки и снимаем ее с лампы. Берем новую лампочку, надеваем на нее колодку, вставляем в фару и фиксируем поворотом против часовой стрелки. Устанавливаем фонарь на место, фиксируем винтами, защелкиваем декоративную накладку и молдинг.

Замена через моторный отсек

Этот вариант замены мало отличается от предыдущего, но, возможно, кое-кому он покажется более предпочтительным. Здесь нам понадобится тот же ключ или плоская отвертка и, естественно, лампы на замену.

Открываем капот и отворачиваем винт, крепящий фару головного света. Сделать это можно отверткой или ключом – шлиц универсальный.

С тыла фары в нижней ее части отверткой отжимаем две пластмассовые защелки. На фото ниже они отмечены стрелками на уже снятой фаре.

Покачиваем фонарь, тянем вперед по ходу движения автомобиля и вынимаем.

Отключаем питающую колодку, саму фару откладываем в сторону.

Полезно! Обычно длины питающего лампы жгута достаточно, чтобы отодвинуть фару без отключения колодки и освободить доступ к ПТФ.

Заглядываем под капот и видим заднюю часть ПТФ, цоколь противотуманной лампы и надетую на него колодку питания. Нажимаем на фиксатор колодки, саму колодку тянем вниз и снимаем ее с лампы. Берем лампочку за цоколь, поворачиваем против часовой стрелки, если смотреть со стороны цоколя, вынимаем из фары.

Берем новую лампу, устанавливаем на место сгоревшей, фиксируем поворотом по часовой стрелке, надеваем на цоколь колодку питания до срабатывания фиксатора. Проверяем работу ПТФ, если все в порядке, монтируем фару головного света на штатное место и крепим винтом.

Что делать, если замена не помогла и фары все равно не горят

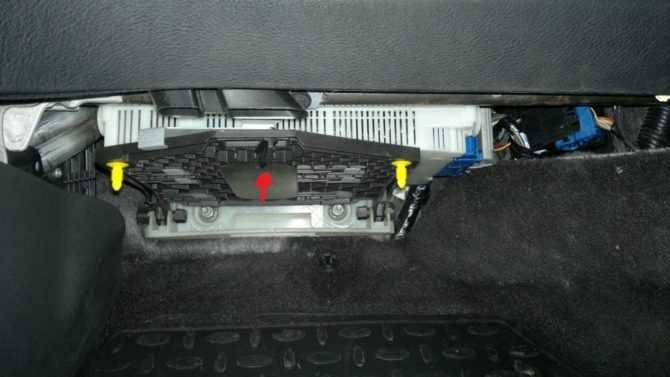

Если после замены противотуманной лампочки фара все равно не горит, то в первую очередь проверяем исправность предохранителя, который питает эту фару. Для этого нам нужно вскрыть монтажный блок. Он расположен в салоне автомобиля под вещевым ящиком (бардачком) напротив пассажира. Поворачиваем пластиковый фиксирующий винт и опускаем блок предохранителей.

В зависимости от года выпуска монтажный блок может оказаться одной из двух модификаций:

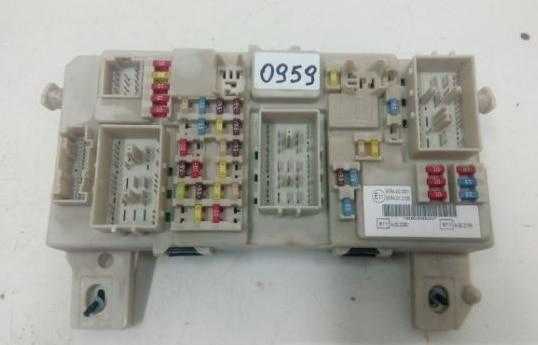

Монтажный блок Форд Фокус 2 дорестайлинг

В первом случае за противотуманный свет отвечает предохранитель 69 номиналом 20 А. Место расположения его можно посмотреть на фото ниже.

Если у нас рестайлинг (2008 г. и младше), то за противотуманный свет отвечает предохранитель F116 номиналом 20 А. Место его расположения можно посмотреть на фото ниже.

Ну а если предохранители и лампы в порядке, то проблема, увы, серьезнее. Зная основы электрики и умея читать электрические схемы, можно попробовать исправить все своими силами. Для этого проверяем:

1. Исправность соединительных колодок в монтажном блоке и в фарах.
2. Целостность проводки и отсутствие ее замыкания на кузов автомобиля. Находим – устраняем. Не находим – отключаем неисправный провод и вместо него пробрасываем новый, используя только специальный автомобильный.

Если знаний не хватает, то выход один – знакомый электрик (необязательно авто) или СТО.

Вот мы и разобрались с лампами противотуманного света на Форд Фокус 2. Теперь выбрать и заменить их самостоятельно не составит особого труда.

Предыдущая
Противотуманные фарыКакие лампы стоят в противотуманках Ford Focus 3 и как их поменять
Следующая
Противотуманные фарыКакие фары выбрать для ПТФ: универсальные диодные или лед-лампы

Спасибо, помогло!7Не помогло

Как заменить?

Легче, чем кажется.

1. Отсоедините провод от фонаря, чтобы отключить электричество.
2. Отвинтите барашек.
3. Открепите крепежные болты крестовой отверткой.
4. Снимите фонарь. Иногда они закрепляются пластиковой клипсой, иногда вставляются в паз, зависит от модели.
5. Открепите защелки, достаньте задник фонаря, переверните его.
6. Выкрутите лампочку стоп-сигнала, поставьте новую, повторите прошлые пункты в обратном порядке.

Все работает – замечательно. Не работает – вы невнимательно проверили проводку или неправильно установили фонарь. Попробуйте еще раз. Если не помогло – езжайте на СТО.

Рекомендации по проведению работ

Мы рассмотрим, как произвести замену и как отрегулировать положение осветительных элементов. Все эти мероприятия по силам любому автомобилисту, но требуют аккуратности и четкого выполнения всех рекомендаций.

Замена ламп

Замена лампы ближнего света на Форд Фокус 3 занимает немного времени, но советуем выделить на эту работу хотя бы час, чтобы проводить работы не торопясь. Если у вас есть все необходимое, то можно приступать к началу работе, но предварительно нужно убедиться в том, что не работает именно лампа. Для этого еще нужно проверить специальный модуль – GEM, расположенный со стороны пассажира в блоке предохранителей, это делается на диагностике.

Сразу отметит, что предохранитель ближнего света на Форд Фокус 3 отсутствует, работой данной системы управляет модуль, о котором написано выше. В конструкции есть только предохранитель дальнего света.

На фото отмечено расположение модуля в блоке предохранителей

Если с данным элементом все в порядке, значит, нужна замена лампы ближнего света на Фокус 3, процесс можно провести своими руками, даже если у вас совсем нет опыта в данной сфере, и вам поможет простая инструкция:

• . Это необходимо для того, чтобы исключить возникновение проблем при работе с электрической частью автомобиля, поэтому не забывайте об этом.
• , они отворачиваются звездочкой или шестигранником, о которых написано выше. Чтобы вам было проще найти точки фиксации, мы отметили их на фото.

Удобнее всего пользоваться небольшой трещоткой. С ее помощью откручивание будет происходить гораздо проще и быстрее

, их два, и проще всего они отжимаются с помощью плоской отвертки с длинным жалом – надавливаете, чтобы уступ вышел из зацепления, и тянете фару наружу. Если отвертки нет, можно аккуратно потянуть корпус на себя, защелки очень прочные и сломаться не должны.

Фиксатор не дает корпусу вывалиться и надежно держит его

• для того, чтобы положить ее на столе, то есть замена лампочки ближнего света на Форд Фокус 3 может быть произведена в максимально комфортных условиях, что исключает повреждения, вызванные ограниченным доступом.
• , под ним вы увидите патрон с присоединенными проводами, чтобы достать узел из корпуса, просто нажмите на зажим, который хорошо видно на фото, и элемент выйдет очень легко.

Патрон нажимается с нижней стороны, там специально нанесены указывающие полоски

. Цоколь лампы ближнего света на Форд Фокус 3 сделан таким образом, что вставить его на место неправильно невозможно.

Регулировка

Иногда требуется регулировка ближнего света на Форд Фокус 3, для этого нужно следующее:

На схеме отражен результат, которого нужно добиться

• В первую очередь нужно провести подготовительные мероприятия: проверить давление в шинах, заполнить бак и положить отягощение в 75 кг на месте водителя.
• Далее машина ставится на ровную поверхность перед стеной на расстоянии 3 метра от нее.
• На поверхности чертятся вертикальные линии, совпадающие с центром фар, и горизонтальная черта по высоте расположения ламп, ниже ее на 35 мм чертится еще одна линия.
• Закрывается одна из фар, после чего корректор выставляется в нулевое положение и с помощью шестигранника на 7 мм проводится регулировка, винты расположены в углу фар, элемент отмечены на фото стрелками. Такой же процесс повторяется и со второй фарой (аналогично регулируются фары на КИА).

Регулировочные элементы подкручиваются до положения, описанного на схеме выше

Итоги – стоит ли делать работу своими руками?

Чтобы не отдавать несколько сотен рублей на сервисе, эту работу можно смело выполнить своими руками. Теперь вы знаете, какие лампы ближнего света стоят в Форд Фокус 2, как выполнять их замену. С помощью простой процедуры можно серьезно улучшить условия поездки на автомобиле

Обратите внимание на различия версий до рестайлинга и после, так как именно фары стали основным фактором обновления в автомобиле

Замена ламп головного света станет простой задачей, ее можно выполнить своими руками даже в том случае, если вы никогда не открывали капот автомобиля. Просто следуйте простой инструкции, описанной выше.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:
