Как заменить лампочку стоп сигнала на рено логан: фото и видео

Выбор лампы

Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W

На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом. Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом

В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого

Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно. Как правильно заменить

Как правильно заменить

Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:

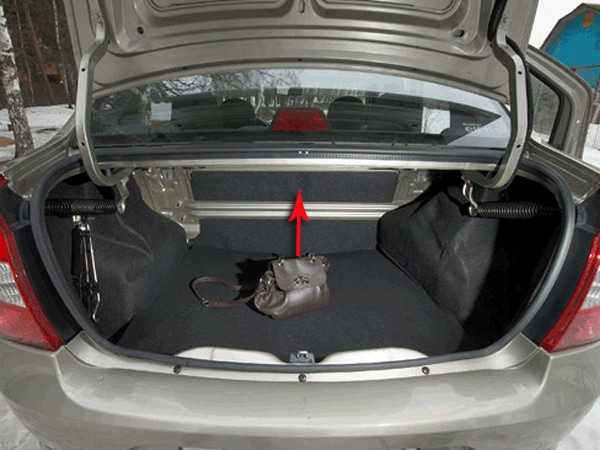

открываем багажник;

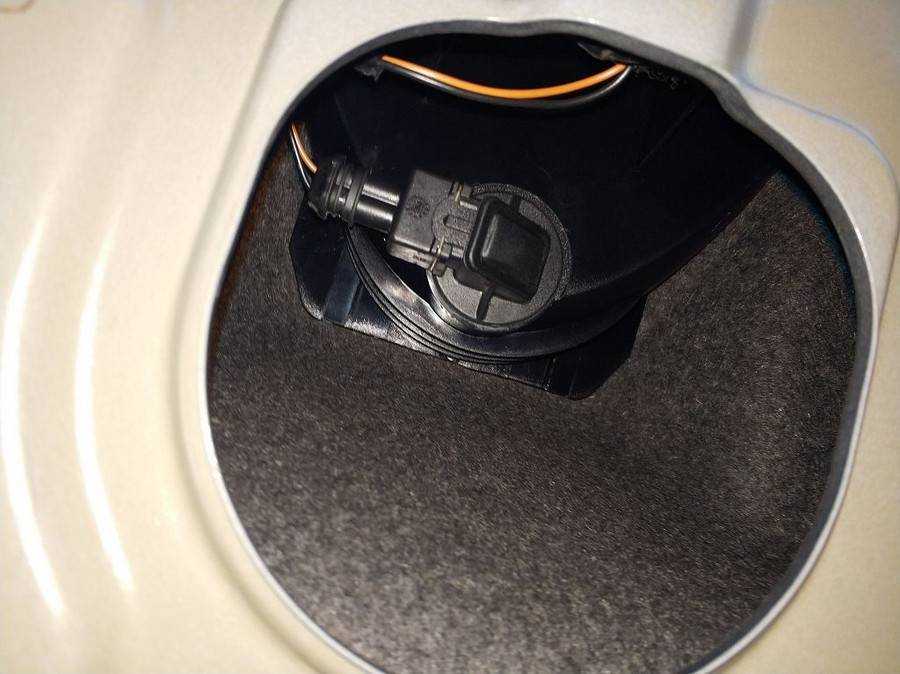

осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;

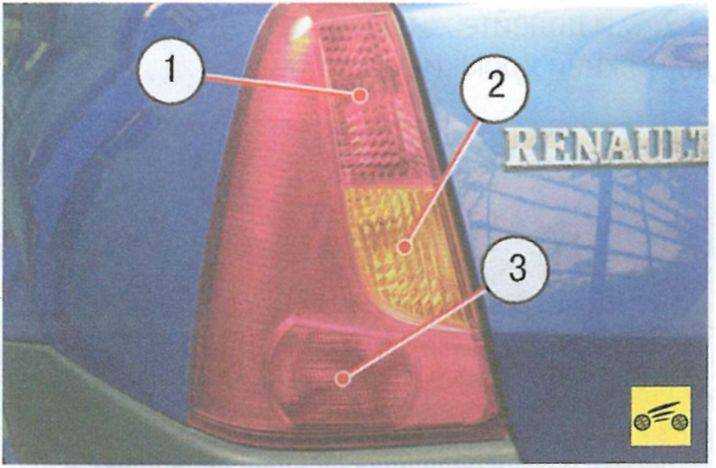

Лампочка задних габаритов и стопа

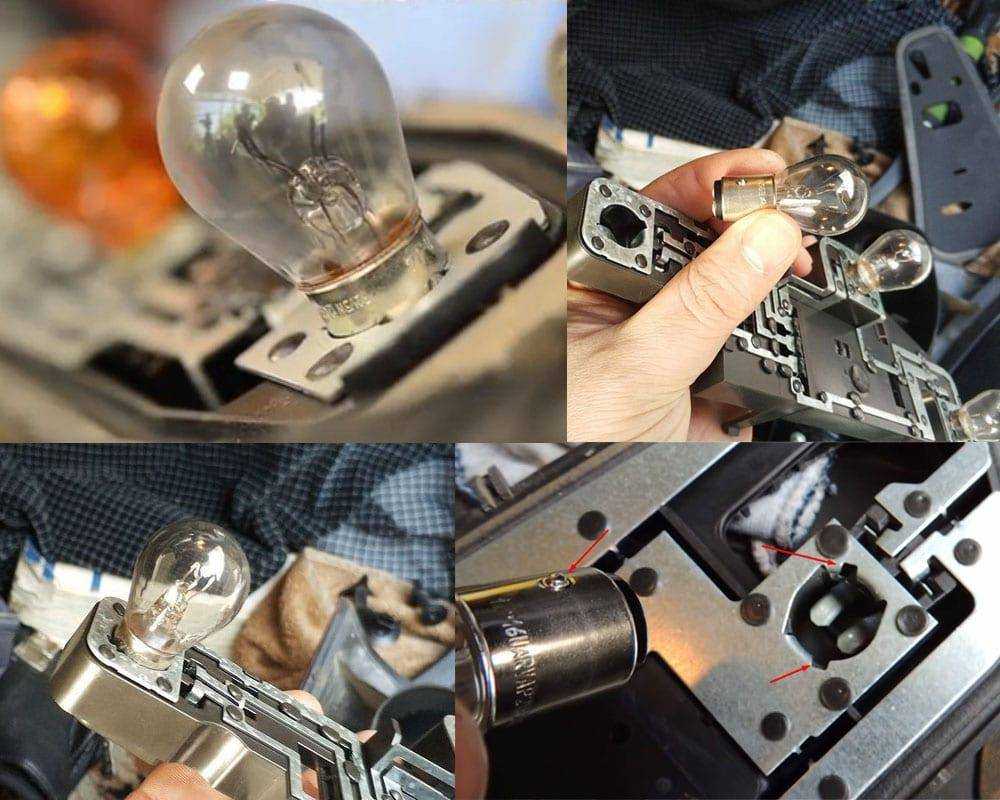

немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.

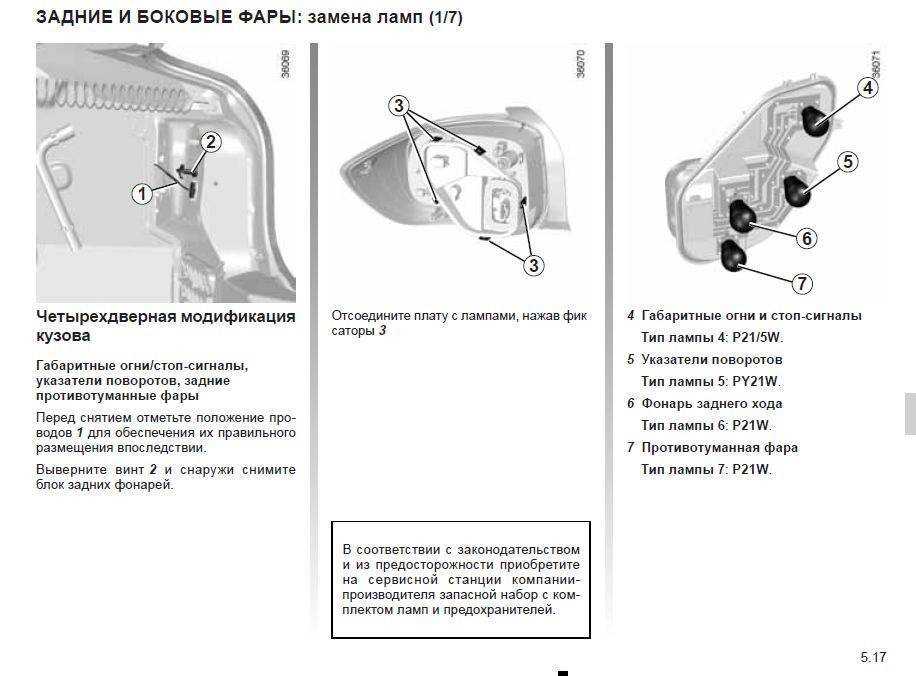

У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.

На Логане в новом кузове

А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.

Замена лампы дополнительного стоп-сигнала

Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.

В” кузове универсал

Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели

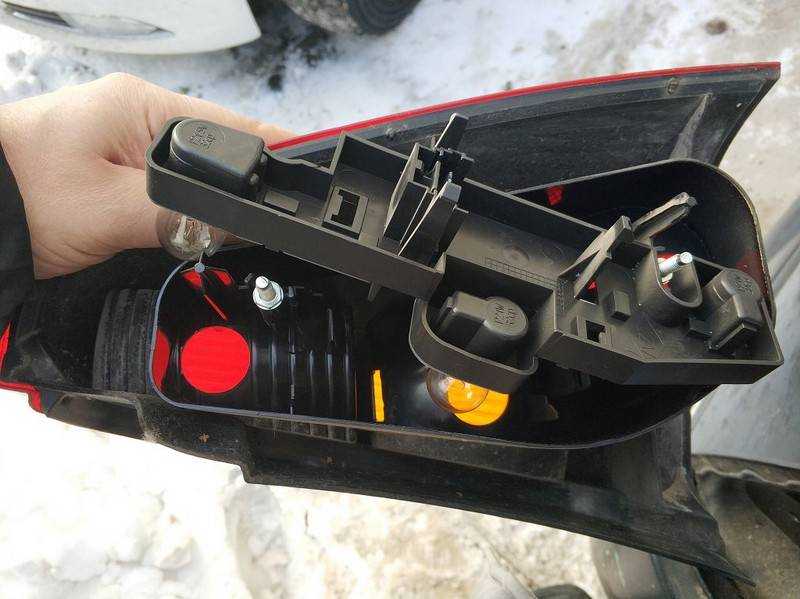

Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху

Выбор лампы

На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке – есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом

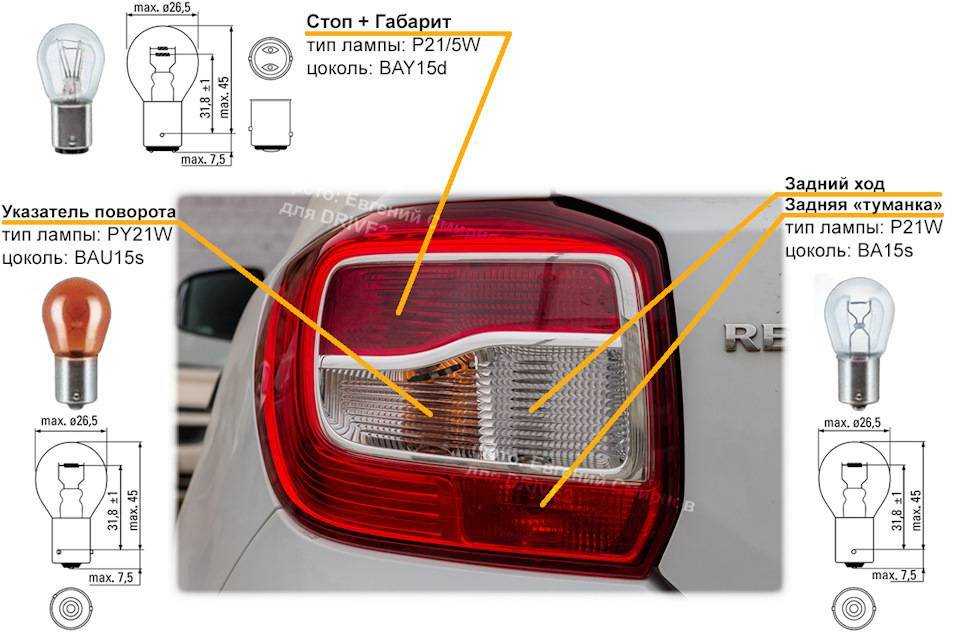

: Лампа P21/5W

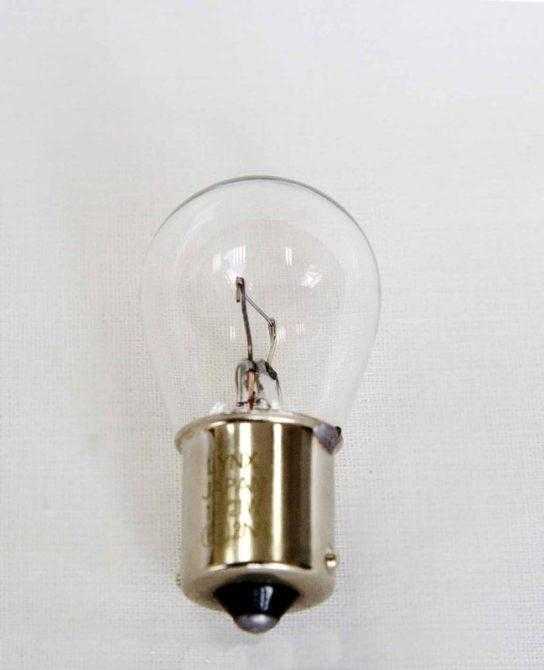

: Лампа P21W

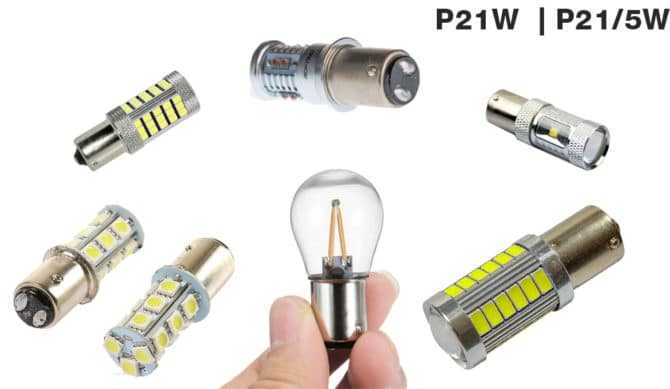

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное “палево” за копейки, хорошие светодиоды стоят дорого

Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно

Звуковой сигнал Рено Логан

Одним из важных элементов, обеспечивающих безопасность на дороге, является исправная кнопка звукового сигнала. Вовремя поданный акустический гудок клаксона поможет избежать ДТП, или предупредит пешехода о приближении автомобиля. На бюджетных автомобилях Рено Логан устройство данного элемента не отличается повышенным функционалом, и не редки ситуации, когда в самый неподходящий момент не работает звуковой сигнал. Починить его можно своими руками, если знать причину неисправности, ее расположение и правила ремонта. На Renault Logan производитель решил расположить кнопку включения звукового гудка в непривычном месте для авто такого класса – она стоит на левом подрулевом переключателе, там где включается дальний и ближний свет. Данное место дислокации характерно для всех поколений авто (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021 г.в.), как фазы 1, так и фазы 2, а также типов установленных двигателей (1.4 или 1.6 л).

Причины неисправностей

Причинами того, что пропал звуковой сигнал, могут стать четыре основных фактора:

Перегорание предохранителя, который отвечает за работу прибора (F17), а также дополнительных предохранителей (F01, F02), которые включает электросхема подключения сигнализации. Для проверки их целостности следует снимать щиток монтажного блока слева;
Обрыв проводов, которые постоянно перекручиваются при включении фар ближнего света;
Неисправность клаксона;
Неисправность выключателя.

В некоторых ситуациях нерабочий элемент можно отремонтировать, но когда такой возможности нет, приходится делать его замену.

Способы устранения и варианты замены

В сети можно найти много видео и фото того, как самостоятельно выполнить разборку и ремонт звукового сигнала. В зависимости от типа неисправности будет зависеть схема ремонта.

Обрыв проводов

Перед проведением работ следует снять питание с аккумулятора. После чего следует открутить два шестигранника и снять защитный кожух с руля. После снимается платформа рычага. Производится осмотр целостности провода, качество пайки, наличие изломов или отпаянных проводов. Если на проводе есть указанные дефекты следует заменить его. Сборка производится в обратном порядке. После следует установить клемму питания аккумулятора на место и проверить работоспособность клаксона.

Неисправность клаксона

Данный элемент (компрессорного типа) расположен под капотом с левой стороны. Пропасть звук может из-за его поломки.

Чтобы выполнить его ремонт или замену следует:

Обесточить машину и снять клемму «-» с аккумулятора;
Снять нижний участок брызговика (при замене снимается бампер);
Отключить колодку с проводами;
Открутить гайку, фиксирующую кронштейн;
Снять сигнал в сборе с кроншейтном;
При ремонте почистить реле, а при замене установить новый элемент.

Сборка выполняется в обратном порядке.

В качестве замены вместо логановского клаксона на авто может быть установлен волговский сигнал.

Переделку делают многие владельцы Логан, устанавливая 2 гудка с двух сторон авто. Последовательность действий:

Снимается передний бампер;
Гудок расположен справа автомобиля;
Болт крепления штатного гудка откручивается;
Ножка для установки используется для волговского клаксона;
Для обеспечения связи второго клаксона необходимо использовать схему подключения;

После установки бампер устанавливается на место и выполняется проверка работоспособности.

Регулировка датчика включения стоп-сигналов | logan news — новости, статьи и прочие материалы о рено логан.

Плотность движения в крупных городах России и культура вождения в целом привели к тому, что дистанции в потоке автомобилей стали ниже безопасного минимума. В таких условиях не только промедление с торможением, но и запаздывание включения стоп-сигналов крайне опасны.Увы, изначальная регулировка датчика включения стоп-сигналов на Логане рассчитана под цивилизованную Европу. Там дистанция не только строго регламентирована, но и отслеживается дорожной полицией. В соответствии с имеющейся настройкой стоп-сигналы включаются только при эффективном торможении, а «притормаживание» — предательски игнорируют.Многие владельцы Логанов с такой регулировкой «смирились», хотя для этого достаточно отрегулировать длину штока датчика включения стоп-сигналов. Описать данную процедуру мы попросили технического координатора официального дилера Рено «Автоцентра ОВОД» Хорькова Сергея Александровича:— Регулировка датчика включения стоп-сигналов достаточно проста технически и занимает минимум времени (см. фото)

Это устройство располагается над педалью тормоза

Для полного понимания процедуры мы снимем датчик с места крепления.Чтобы снять датчик, поворачиваем его корпус на 90 градусов и вынимаем из гнезда крепления, после чего отсоединяем электрический разъем

Датчик нового образца

Датчик старого образца

За счет храпового механизма регулируем длину штока датчика,надавливая или выдвигая шток

Проверяем момент включения стоп-сигналов, при необходимости регулируем повторно

Стоит обратить особое внимание на то, что стоп-сигналы должны включаться не при едва заметном касании педали тормоза, а все же после небольшого нажатия, но до того, как выбран свободный ход педали. Это позволит избежать непроизвольного включения ламп стоп-сигналов, например, при проезде неровностей

Но время от времени все же стоит проверять момент срабатывания стоп-сигналов. Вообще, желательно это делать регулярно, хотя бы для проверки того, что все лампы стоп-сигналов исправно работают».После осуществления такой регулировки водители автомобилей, следующих за Вами, будут более информированы о Ваших действиях, что положительно скажется на безопасности движения. Вы всегда сможете, не прибегая к торможению, путем легкого нажатия на педаль тормоза принудить «висящего на багажнике» увеличить дистанцию. Также полезно использовать полученную возможность для предупреждения о возможном резком торможении, если впереди сложная дорожная обстановка

Также стоит учесть, что теперь регулировка стоп-сигналов более «тонкая», а рабочая поверхность датчика со временем немного изнашивается (для уменьшения износа рекомендуется добавить небольшое количество густой силиконовой смазки в точку соприкосновения датчика и педали тормоза). Но время от времени все же стоит проверять момент срабатывания стоп-сигналов. Вообще, желательно это делать регулярно, хотя бы для проверки того, что все лампы стоп-сигналов исправно работают».После осуществления такой регулировки водители автомобилей, следующих за Вами, будут более информированы о Ваших действиях, что положительно скажется на безопасности движения. Вы всегда сможете, не прибегая к торможению, путем легкого нажатия на педаль тормоза принудить «висящего на багажнике» увеличить дистанцию. Также полезно использовать полученную возможность для предупреждения о возможном резком торможении, если впереди сложная дорожная обстановка.

В «Автоцентре ОВОД» эту работу можно выполнить быстро и недорого

Сделать ее можно например, совместив с проведением очередного ТО.И, что самое важное, после проведения этой доработки у официального дилера сохраняются условия заводской гарантии

Адрес «Автоцентра ОВОД»:Москва, Кулаков пер. 15,недалеко от станции метро «Алексеевская».Тел. (495) 787-53-53.

Пожалуйста, оставьте Ваш отзывhttp://www.logan-club.ru/forum/viewtopic.php?f=104{amp}amp;t=14923

Фото:

НАШ ЛОГАША-КТО ТЫ?

____________________

Наш Логаша Интервью с сотрудником ГИБДД. «Взгляд изнутри» Как купить машину в долг?.. Сказ о том, как Логан-Клуб помог Авточехлу снять рекламу Автоматическое включение дворников

____________________

Авторы статей:

Павел 989 | Bill | Bill | Павел 989 | Bill

Редактриовали:

Павел 989 | Bill | Guides

____________________

Не работает стоп-сигнал – какие еще могут быть причины

Кроме перегоревших ламп, есть и другие возможные причины, почему не горят “стопы”:

Проблемы с проводкой — обрыв проводов или короткое замыкание.
Перегорел предохранитель.
Проблема с концевиком тормозов.

Блок предохранителей находится в салоне со стороны водительской двери. За стоп-сигнал отвечает предохранитель номер 3. Его номинал 10А, хотя в некоторых источниках указывают 20А. На рисунке ниже он выделен зеленым кругом.

Нужный предохранитель – 10АПеречень и номиналы некоторых предохранителей

Концевой выключатель находится под тормозной педалью, его каталожный номер – Renault 77 00 414 986. Нужно залезть под руль, нащупать рукой концевой выключатель и извлечь его так, как мы извлекали из патронов лампочки.

На этом основные неисправности цепи включения стоп-сигналов заканчиваются.

ПредыдущаяСледующая

Что делать, если не горит одна из лампочек в заднем фонаре Рено Логан 2? Конечно, можно поехать на СТО, чтобы замену выполнили специалисты. Но стоит ли терять время и деньги из-за этой незначительной неисправности? Мы расскажем, как это сделать самостоятельно.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Тюнинг задней оптики

Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.

А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.

Самостоятельно тюнингованные фары

Светодиоды можно установить вот по этой разделительной линии.

Определение места установки светодиодов

Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.

Подключение светодиодов

Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.

Демонтаж мешающей перегородки

Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.

Используемый инструментВот такие получаются отверстияВставляем светодиоды

Вот так фара выглядит в выключенном состоянии.

Вид фары с установленными, но не включенными светодиодами

А вот так после включения светодиодов.

С включенными светодиодами фара выглядит так

Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит. Суммарные расходы на всё выглядят следующим образом:

100 шт. светодиодов — 60 руб.
Термоклей из фикспрайса — 50 руб.
4 м двужильного провода сечением 0,5 — 50 руб.

ИТОГО — 160 руб.

Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.

Некоторые мелкие проблемы с автомобилем можно устранить своими силами, но не всегда автолюбитель знает, как это делать. В этой статье мы выясним, как снять задний фонарь Рено Логан 1, фазы и выясним, какая лампа и за что отвечает, и как ее заменить.

Предохранители в блоке под капотом

F01 (60А) — замок зажигания, переключатель наружного освещения.

F02 (30 А) — цепь реле К3 вентилятора системы охлаждения (в комплектации без кондиционера).

F0З (25 А) — цепь реле К5 топливного насоса и катушки зажигания, цепь реле К6 системы управления двигателем.

F04 (5 А) — цепь электронного блока управления (ЭБУ), обмотка реле К6 системы управления двигателем.

F06 (60 А) — электропитание салонного блока предохранителей.

F07 (40 А) — цепь реле К4 кондиционера, реле К3 малой скорости вентилятора охлаждения (на авто с кондиционером), реле К2 большой скорости вентилятора охлаждения (на авто с кондиционером).

F08 (50 А) и F09 (25 А) — цепи ЭБУ ABS.

Реле в блоке под капотом

К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.

К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.

КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).

К4 — реле кондиционера, электромагнитная муфта компрессора. См. информацию про F36.

К5 — реле топливного насоса и катушки зажигания.

К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.

К7 — реле насоса омывателя фар.

К8 — реле противотуманных фар. См. информацию про F31.

Неисправности задних фонарей и способы их устранения

Если замена лампочки не принесла ожидаемых результатов, то причина этого может быть скрыта в следующих неисправностях:

Перегорел предохранитель в цепи подачи питания на задние фонари. Определяется это с помощью тестера, один конец которого закрепляется на “массе”, а второй устанавливается сначала на входе, а потом выходе предохранителя. Соответственно — и там, и там должно присутствовать питание. Если это не так, то неисправный элемент надо заменить на новый.
В разъеме на фаре окислились контакты, о чем говорит белый налет на их поверхности. Его надлежит удалить, используя для этого наждачную бумагу или надфиль с мелкой насечкой.
Плохой контакт между разъемом и штекером. Это происходит из-за того, что контакты в разъеме ослабли и разошлись, что не позволяет им плотно охватывать клеммы в штекере. Для устранения этой неисправности производится регулировка элементов разъема с помощью плоскогубцев.
Прогорели дорожки на плате. Определить это можно либо визуально, либо с помощью тестера. В последнем случае измеряется напряжение на разъеме и, в случае его наличия, непосредственно на разъёме. Если до потребителя ток не доходит, то остается один вариант — заменить плату или фару.
Фонарь заднего хода может не загораться из-за поломки соответствующего датчика. Чтобы это определить, следует с помощью прибора проверить наличие напряжения на каждом элементе, входящем в цепочку питания: предохранитель => датчик на коробке передач => лампа. Если выхода с датчика нет, то его надо заменить.
