Не горят задние фонари ваз 2109

Схема блока реле и предохранителей 2109

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Источник

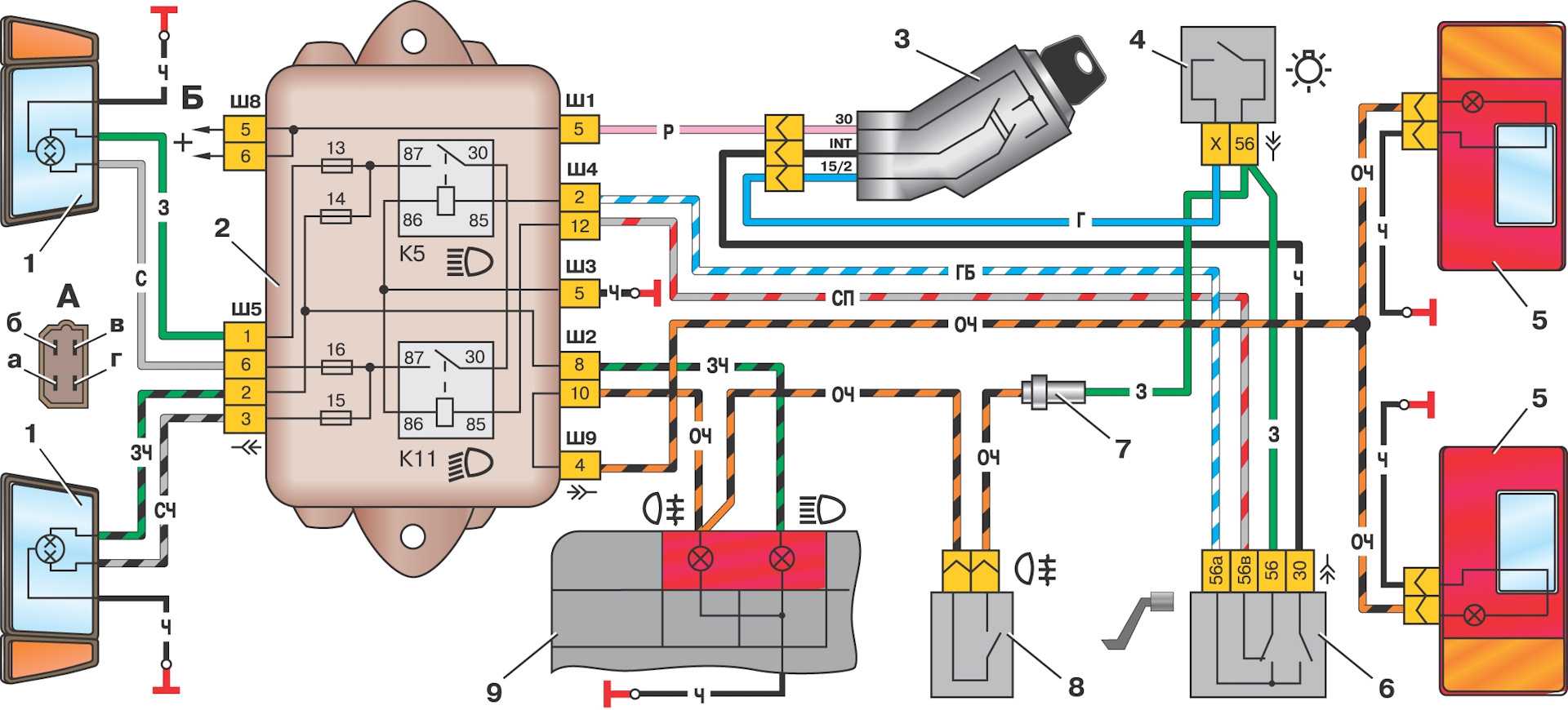

Электросхема ВАЗ 2109 карбюратор модели ВАЗ-21099 1998 – 2000 гг. с «европанелью» приборов (с карбюратором, монтажным блоком 2114 -3722010-10 или 2114-3722010-18)

Расшифровка обозначений на схеме ВАЗ 2109 с карбюраторным двигателем: 1 – Фары; 2 – сигнал; 3 – переключатель подкапотной лампочки; 4 – электродвигатель вентилятора системы охлаждения движка; 5 – устройство подключения электродвигателя вентилятора; 6 – наконечники проводов, подсоединяющиеся к снесору 5 при монтаже монтажного блока типа 17.3722; 7 – штекеры для присоединения к измерителям износа передних тормозов; 8 – измеритель уровня омывающей жидкости; 9 – наконечники проводов для подсоединения к электромагнитному дросселю омывателя заднего стекла; 10 – электромагнитный вантуз омывателя ветрового стекла; 11 – электродвигатель омыва ветрового стекла; 12 – сенсор контрольки напора масла; 13 – электромагнитный клапанок карбюратора; 14 – концевой включатель карбюратора; 15 – измеритель уровня масла; 16 – генератор 9402.3701 ВАЗ 2109; 17 – свечи поджига ВАЗ 2109; 18 – подкапотная лампочка; 19 – датчик-распределитель зажжения; 20 – блок управления электромагнитным сапуном карбюратора ВАЗ 2109; 21 – моторедуктор дворников ветрового стекла; 22 – соленоид поджтгангия; 23 – стартер ВАЗ 2109; 24 – коммутатор ВАЗ 2109; 25 – реле подключения стартера; 26 – измеритель указателя ТОЖ; 27 – измеритель скорости автомобиля; 28 – включатель освещения заднего движения; 29 – источник электричества; 30 – измеритель уровня тормозной жидкости; 31 – наконечник провода, подсоединявшегося к сенсору 30 на авто с панелью приборов модели 2108 или 21083; 32 – измеритель уровня охлаждающей жидкости; 33 – блок предохранителей ВАЗ 2109; 34 – включатель контрольки стояночного тормоза; 35 – переключатель стоп-сигнала; 36 – предохранитель линии подогрева передних сидений; 37 – предохранитель цепи блокировки замков дверей; 38 – включатель электростеклоподъемника правой передней двери (расположен в правой двери); 39 – прикуриватель; 40 – лампа подсветки передней пепельницы; 41 – лампа освещения вещевого ящика; 42 – включатель лампы света бардачка; 43 – электродвигатель вентилятора отопителя; 44 – дополнительный резистор электродвигателя печки; 45 – включатель вентилятора печки; 46 – лампочка подсветки переключателя печки; 47 – лампочка подсветки рычагов отопителя; 48 – моторедукторы электростеклоподъемников передних дверей; 49 – моторедукторы блокировки замков передних дверей; 50 – моторедукторы блокировки замков задних дверей; 51 – ЭБУ блокировкой замков дверей ВАЗ 2109; 52 – колодка для подсоединения к жгуту проводов подогрева передних сидений; 53 – колодка для подсоединения к включателю дворников фар; 54 – колодка для подсоединения к релюшки подогрева передних сидений; 55 – реле зажигания; 56 – включатель зажигания; 57 – колодка для подсоединения к включателю противотуманок; 58 – включатель обогрева заднего стекла; 59 – переключатель аварийки; 60 – подрулевой переключатель; 61 – подключатель задней противотуманки; 62 – переключатель габаритов; 63 – включатель света приборов; 64 – включатель электростеклоподъемника правой передней двери (расположен в левой двери); 65 – выключатель электростеклоподъемника левой передней двери (расположен в левой двери); 66 – колодка для подсоединения лампочки подсветки; 67 – лампочка освещения шкалы гидрокорректора фар; 68 – розетка для переноски; 69 – боковые поворотники; 70 – включатели света на стойках передних дверей; 71 – светильник индивидуального света салона; 72 – включатели светильника на стойках задних дверей; 73 – светильник; 74 – комбинация приборов ВАЗ 2109; 75 – блок индикации бортовой системы контроля; 76* – колодка для подсоединения к часам; 77* -колодка для подсоединения связки проводов системы впрыска бензина; 78* – колодка для подсоединения к маршрутному компьютеру; 79 – задние светильники; 80 – клемник для подсоединения к элементу подогрева заднего стекла; 81 – лампочки подсветки номера; 82 – измеритель указателя уровня и резерва топлива; А – монтажного блока, комбинации приборов, включателя зажигания, дворников ветрового стекла и БУ блокировкой замков дверей(у колодок с другим числом штекеров — порядок нумерации такой же); Б – фары; В – датчика-распределителя поджигания и датчика скорости; Г – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Д – прикуриватель; Е – коммутатора и БУ электромагнитным дросселем карбюратора ВАЗ 2109; Ж – светильник света салона; З – измеритель уровня топлива

*Не используется в данной конструкции авто

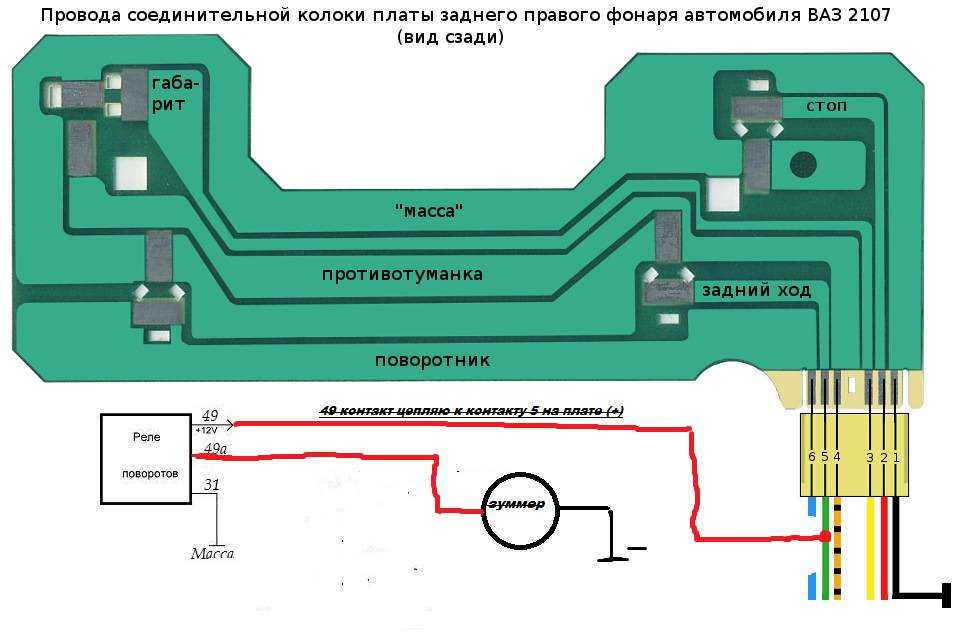

Распиновка задних фонарей ваз 2109

1 Провода задних фонарей автомобилей ВАЗ 2109

1.1 Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1.1.1 Примечания и дополнения

2 Схема разъемов задних фонарей ВАЗ 2109

Провода задних фонарей автомобилей ВАЗ 2109

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям.

В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

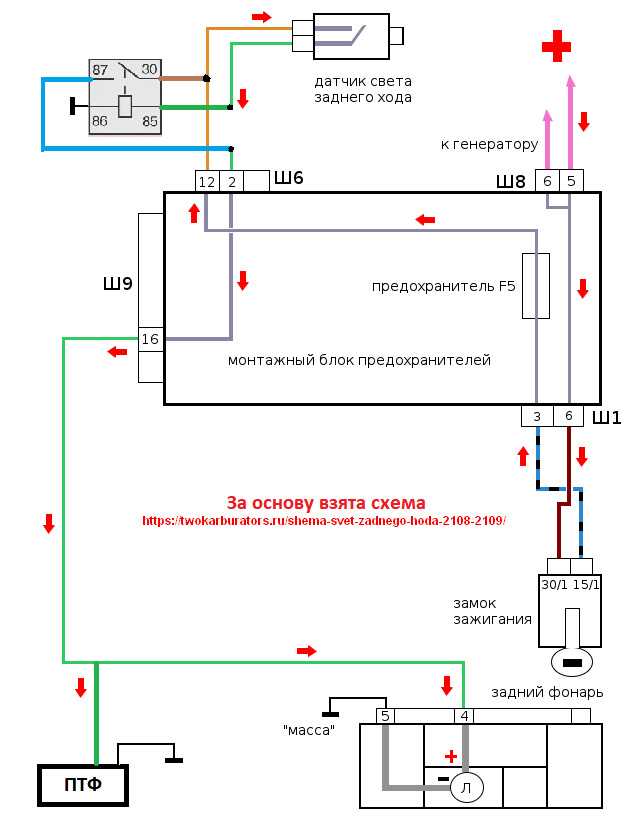

Распиновка задних фонарей ваз 2109

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.
2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.
3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.
4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.
5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.
6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря.

Примечания и дополнения

• Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.
• Аналогично расположены провода задних фонарей автомобилей ВАЗ 2113, 2114.
• Фонари подсветки номерного знака, расположенного рядом с задними фонарями подключены по отдельной электрической цепи, хотя и включаются вместе с габаритами.

Схема разъемов задних фонарей ВАЗ 2109

Задние фонари на автомобиле ВАЗ 2109 и его модификациях одна из самых больных тем для их владельцев. Проблемы с постоянными замыканиями, окислением разъемов или выход их из строя знакомы каждому кто владел или владеет этим автомобилем.

В некоторых случаях разъемы подключения задних фонарей необходимо заменить.

Лампы задних фонарей ВАЗ 2109:

1 — лампы указателей поворота;2 — лампы габаритного света;3 — лампы стоп-сигнала;4 — лампы противотуманного света;5 — лампы света заднего хода;

Распиновка разъемов задних фонарей ВАЗ 2109:

1 — стоп-сигнал. Провод красного цвета для обоих фонарей.2 — масса. Провод черного цвета для обоих фонарей.3 — задний ход. Провод зеленого цвета для обоих фонарей.4 — указатель поворота. Провод синего цвета для правого фонаря, сине-черного — для левого.5 — противотуманный свет.

6

Что есть свеженького?

Дизельные двигатели считаются намного выносливее и эффективнее бензиновых. Именно поэтому чаще всего они…

Lada Granta – это автомобиль, которому нет нуды что-то и кому-то доказывать, ведь она уже заслужила доверие более чем…

За последний год количество седанов на вторичном рынке мало изменилось, в отличие от их конкурентов- хэтчбеков,…

Несмотря на легендарную надежность автомобилей Вольво, даже ему иногда требуется ремонт, в том числе и АКПП. В…

Процесс оклейки передних фар

Алгоритм таков:

• фары аккуратно демонтируются и разбираются;
• снимается отражатель при помощи абразивного материала или специальной жидкости.

Рекомендуется оклеить малярным скотчем стекло, чтобы в процессе работы не оцарапать его. Чтобы пленку было проще ровнять по краям, можно использовать не слишком острый шпатель. Немного сложнее клеить пленку на задние фонари. Сам процесс оклейки такой же. Несколько отличается только подготовительный этап:

• отключается аккумуляторная батарея;
• отсоединяются провода, которые ведут к осветительному прибору;
• разбирается сам фонарь.

Только после этого можно проводить процедуру, описанную выше.

Оклейка передних фар авто

В целом тюнинг на ВАЗ 2109 (21099) своими руками — это несложный процесс, который под силу практически каждому. Но в нем есть и несколько отрицательных сторон:

• значительное ухудшение освещения;
• тонировка запрещена законодательством и карается административным взысканием;
• возможные проблемы при прохождении технического осмотра.

Поэтому, делая такой тюнинг своими руками, следует понимать и принимать во внимание эти нюансы. При правильном подборе материалов и соблюдении технических требований тюнинг, который был сделан своими руками, не только добавит вашему авто красоты, но и обеспечит ему большую практичность

По каким причинам реле стартера может выйти из строя?

Чаще всего поломка данного устройства вызывается подгоранием его контактов. Явления весьма распространенное, обусловленное тем, что через реле проходит ток с большой силой (от 80 до 300 А). Из-за этого может образоваться искровой промежуток, который и становится причиной подгорания контактов. Это в свою очередь приводит к малой проводимости электрической энергии.

Также нередко на втягивающем реле отмечается обрыв обмотки. В тех случаях, когда такая беда случается в середине обмотки, водителю ничего не остается, как купить и установить новое устройство. А вот, когда обрыв возникает в зоне спайки обмотки и контакта, ситуацию можно исправить, заменив поврежденный участок.

Какие лампы стоят

Теперь пару слов о лампах, используемых в заднем фонаре ВАЗ 2109. За габаритные огни отвечает лампочка А12-5 (T5W) мощностью 5 Вт.

Лампочка T5W, отвечающая за габаритный свет ВАЗ 2109

Все стальные лампы – указатель поворотов, противотуманный свет, указатель заднего хода и стоп-сигнал – имеют тип А12-21-3 (P21W). Их мощность – 21 Вт.

Лампа P21W

Инструкция по замене лампочек

Настало время научиться самостоятельно менять лампы, чтобы не тратить лишние деньги и свое время на поездки в автосервис. Открываем крышку багажника, находим заднюю часть фонарей. Отключаем колодку питания.

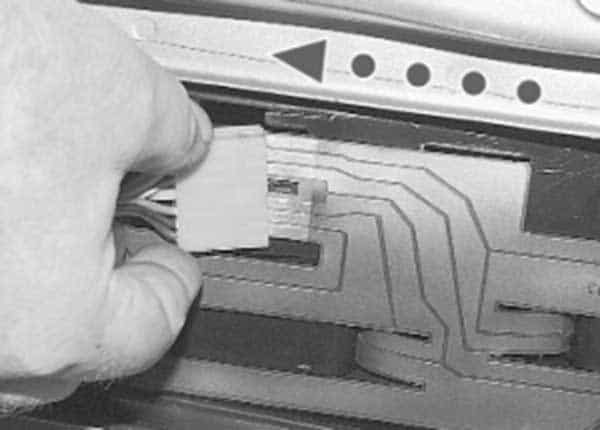

Снятие колодки питания с заднего фонаря ВАЗ 2109

Нажимаем на боковую защелку, которая крепит световой прибор. Защелка расположена на стороне светового прибора, который ближе к центральной оси авто.

Задняя часть фонаря крепится при помощи боковых защелок

Вынимаем заднюю часть фонаря вместе с платой и лампочками.

Снятие задней части правого фонаря ВАЗ 2109

Кладем модуль лампами вверх.

Снятый модуль с лампами

Находим сгоревшую лампочку, ориентируясь по фото в разделе «Распиновка разъемов и конструкция фонарей», поворачиваем ее против часовой стрелки, снимаем. Новую лампу фиксируем поворотом по часовой стрелке. Устанавливаем модуль на место, подключаем колодку питания.

Крышка, закрывающая заднюю часть фонаря ВАЗ 2109 (слева) и ВАЗ 21099

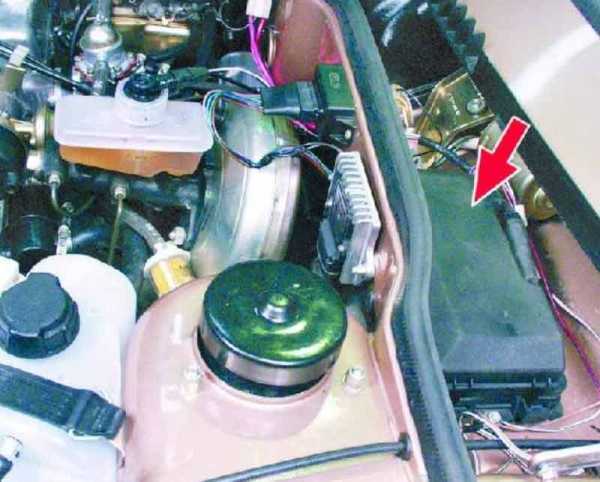

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

• обмотка;
• щеточный узел;
• втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Противотуманные фары «Wesem» (Польша, H11) для Лада Vesta, XRAY, Duster, Logan и т.д.

Противотуманные фары «DLAA LA-2040» обладают ярким свечением, малыми габаритами, а так же незначительной стоимостью. Все это делает их очень универсальными и привлекательными, как для производителей тюнинга, так и для конечного потребителя. Стоимость указана за комплект! диаметр по внешнему радиусу — 85мм; используемый цоколь — H3. ..

Противотуманные фары «Hella Micro-DE», благодаря своим компактным размерам, могут монтироваться на облицовку передней части кузова почти всех автомобилей. Обладают очень продуманной конструкцией, благодаря чему достигается очень качественное и яркое свечение. Стоимость указана за комплект.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Задние фонари «BP» (серые) для ВАЗ 2108, 2109, 2099 и 2113, 2114 Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса. Спрашивайте, я на связи!

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям. В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.
