Замена ламп ближнего света форд мондео 4: какие стоят

Замена ламп в зеркалах — logbook ford mondeo titanium_ on drive2

Как разобрать боковое зеркало на форд фокус 2 рестайл. Замена плафона указателя поворота.

Вставьте новую лампу ближнего света в отражатель и зафиксируйте ее, установив колодку жгута проводов.

Отжав отвёрткой пружинный фиксатор фонаря освещения номерного знака… 3….

Для замены лампы в дополнительном стоп-сигнале выполните следующее.

Сожмите фиксаторы платы ламп… 4…. Нажмите на лампу указателя поворота… 6….

Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне. Для замены ламп в заднем фонаре на крышке багажника выполните следующие операции.

Снимите обивку крышки багажника, вывернув отверстий в усилителе крышки держатели крепления обивки. Сожмите фиксаторы колодки жгута проводов… 3….

Сожмите фиксаторы платы ламп… 5…. Нажмите на лампу, поверните ее против часовой стрелки и извлеките ее из платы. Аналогично замените остальные лампы. Установите обивку крышки багажника.

Для замены лампы в противотуманной фаре выполните следующие операции.

Замена лампочки в фаре Форд Мондео IV

Снимите подкрылок переднего колеса со стороны заменяемой лампы противотуманной фары см. Снятие и установка брызговиков колес и подкрылков. Отсоедините колодку жгута проводов от выводов лампы, сжав фиксатор ее крепления.

Если на лампе все-таки останутся жирные пятна, удалите их спиртом. Установите новую лампу в противотуманную фару в порядке, обратном снятию. Для замены ламп в фонарях освещения номерного знака выполните следующие операции. Отжав отвёрткой пружинный фиксатор фонаря освещения номерного знака… 3…. Извлеките патрон вместе с лампой из фонаря, преодолевая упругое сопротивление его фиксатора… 5…. Установите новую лампу в порядке, обратном снятию.

Аналогично замените лампу в остальных фонарях освещения номерного знака.

Для замены лампы в плафоне освещения салона выполните следующее. Подденьте рассеиватель отвёрткой… 3…. Аналогично замените остальные лампы плафона. Для замены лампы в дополнительном стоп-сигнале выполните следующее. Снимите дополнительный стоп-сигнал см. Извлеките бесцокольную лампу из общей шины ламп, преодолевая упругое сопротивление держателей шины.

Аналогично замените остальные лампы дополнительного стоп-сигнала.

Вставьте новую лампу ближнего света в отражатель и зафиксируйте ее, установив колодку жгута проводов. Нажмите на фиксатор колодки жгута проводов лампы дальнего света… 14…. Извлеките лампу дальнего света из отражателя блок-фары. Вставьте новую лампу дальнего света в отражатель и зафиксируйте ее, установив колодку жгута проводов. Бесцокольная лампа габаритного света установлена в патроне, который, в свою очередь, установлен с натягом в отражателе фары. Извлеките из отверстия отражателя патрон лампы, извлеките лампу из патрона, вставьте в патрон новую лампу и установите патрон в отражатель блок-фары.

Для замены лампы бокового фонаря указателей поворота выполните следующие операции. Извлеките боковой фонарь указателя поворота из отверстия в крыле, преодолевая сопротивление его пружинного фиксатора.

Вставьте новую лампу в патрон, а патрон в корпус фонаря указателя. Установите боковой фонарь указателей поворота в порядке, обратном снятию. Для замены любой лампы в заднем фонаре на кузове выполните следующие операции. Снимите задний фонарь на кузове см.

Снимать фонарь необходимо потому, что при установленном фонаре нет доступа к плате ламп. Сожмите фиксаторы платы ламп… 4….

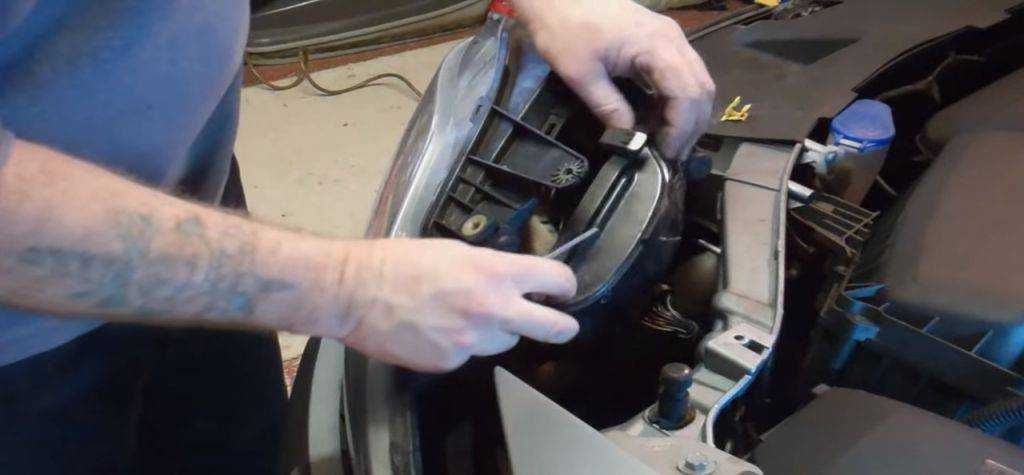

Как снять фару Форд Мондео IV — пошаговая инструкция

Нажмите на лампу указателя поворота… 6…. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне. Для замены ламп в заднем фонаре на крышке багажника выполните следующие операции. Снимите обивку крышки багажника, вывернув отверстий в усилителе крышки держатели крепления обивки.

Сожмите фиксаторы колодки жгута проводов… 3…. Сожмите фиксаторы платы ламп… 5…. Нажмите на лампу, поверните ее против часовой стрелки и извлеките ее из платы. Аналогично замените остальные лампы. Установите обивку крышки багажника.

Ford Mondeo 4 Замена ламп

Для замены лампы в противотуманной фаре выполните следующие операции. Снимите подкрылок переднего колеса со стороны заменяемой лампы противотуманной фары см.

Замена ламп противотуманных фар Форд Мондео 4 (Ford Mondeo4). ПТФ Часть1

Снятие и установка брызговиков колес и подкрылков. Отсоедините колодку жгута проводов от выводов лампы, сжав фиксатор ее крепления.

Перегорела нить накала в лампочке

Первая мысль, которая приходит в голову, если не включился какой-либо источник света – перегорела лампочка. Автомобильные лампы устроены таким образом, что спираль ближнего света может перегореть при работоспособной спирали дальнего света. То есть, в галогеновых лампах имеются две отдельные нити накаливания, и обрыв одной из них не оказывает никого влияния на работоспособность второй.

Чтобы произвести замену лампочки, вовсе не обязательно обращаться к услугам автоэлектрика. Достаточно выполнить следующие действия:

открыть капот автомобиля;
демонтировать защитный кожух на обеих сторонах фары;
отключить контактную группу;
снять пружинные фиксаторы;
вытащить перегоревшую лампочку;
вставить новую;
произвести все подготовительные действия в обратном порядке.

При этом не следует забывать о соблюдении некоторых правил:

поверхность колбы рекомендуется протереть перед установкой спиртом, иначе она может сразу же сгореть из-за наличия жирных или грязных пятен;
не следует прикасаться к колбе незащищёнными руками, так как это может привести к загрязнению её поверхности. Лучше всего это делать в хлопчатобумажных перчатках, но можно и с помощью салфетки или тряпки.

Замена линз и стекол фар Форд Мондео / Ford Mondeo

Принимали недавно в своем автосервисе на «Мельникова, 5» автомобиль Ford Mondeo с очень плохим головным светом: штатные ксеноновые линзы выгорели и на стене до работы мы увидели слабый свет, правая фара хоть и светила, но свет от нее на стене практически незаметен, лишь легкий ореол, выделенный красным на фото.

Демонстрация исходной светотеневой границы до замены линз.

Задача стояла следующая: поменять старые линзы на новые биксеноновые линзы Hella 3R, поставить вместе с ними новые ксеноновые лампы Osram Original D1S, плюс поменять старые стекла фар на новые.

Свет фар до начала работы.

Благодаря подобной работе мы хорошо усилим свет Форд Мондео, что, конечно, повысит и безопасность, и комфорт при поездках в темное время суток. Мы уже давно работаем с модулями Hella 3R и лампами Osram Original – оба данных продукта высокого качества, на линзы идет гарантия 5 лет, на ксеноновые лампы 4 года. Светят они также замечательно, каких-либо нареканий от клиентов мы не получали.

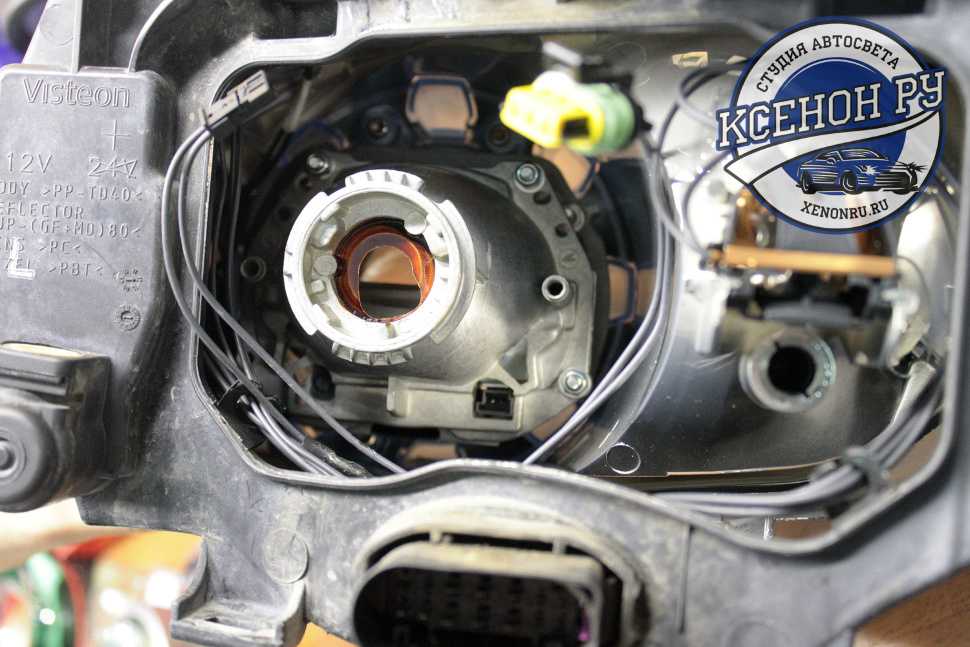

Автомобиль в работе: демонтируем фары и регулируем свет новой линзы.

Так как модули Hella 3R являются универсальными, то их можно установить практически в любой автомобиль (диаметр 3 дюйма). Для замены линз на Ford Mondeo мы скидываем бампер, демонтируем фары, помещаем их в печку на разгерметизацию, а после разбора удаляем старые линзы, устанавливая на их место с помощью переходных рамок новые.

Новые стекла и фара после установки новых линз с новыми стеклами.

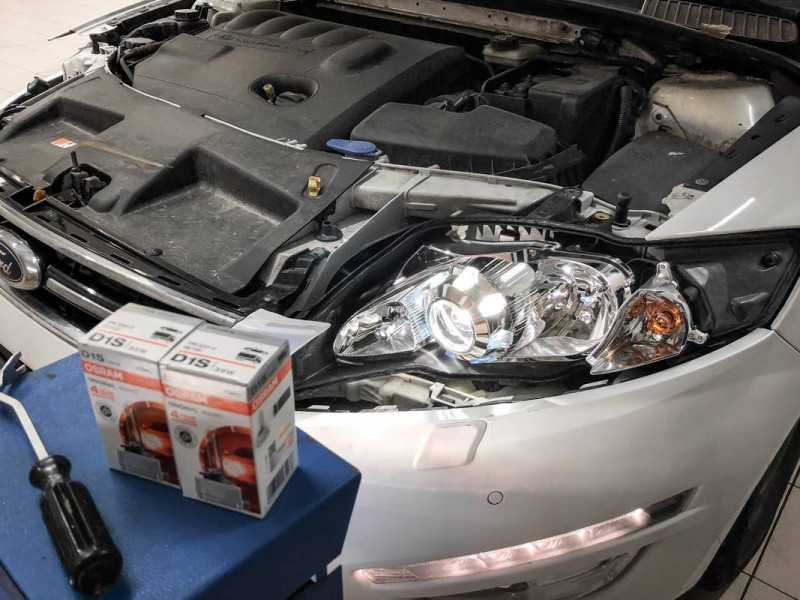

Вид авто с новыми стеклами на фарах.

До герметизации фар с новыми стеклами мы для начала возвращаем обе фары на автомобиль для регулировки света: необходимо отрегулировать новые линзы относительно горизонта, добившись тем самым ровной светотеневой границы

Важно отметить, что новая оптика не будет слепить встречных водителей, так как линзы отсекают лишнюю боковую засветку

Итоговая светотеневая граница после замены линз.

Следующим шагом мы герметизируем фары с новыми стеклами и по мере высыхания герметика устанавливаем их на автомобиль. В финале смотрим на свет на стене – он стал намного ярче, со стороны автомобиль с обновленными фарами также преобразился, что особенно хорошо смотрится на белом кузове после мойки.

Сравнение светотеневой границы ДО и ПОСЛЕ замены линз.

Профессиональное дооснащение автомобиля

Мы в своем автосервисе предлагаем широкий спектр услуг по установке дополнительного оборудования для автомобилей: автосвет, автосигнализации, автозвук, тонирование, а также ателье и техническое обслуживание.

У нас работают только профессионалы – наши техники способны реализовать оперативно и качественно любую задумку клиента в плане детейлинга авто.

Время работы 3 часа

Для записи звоните +7(495) 432-33-73

голоса

Рейтинг статьи

Выбираем лампу: топ проверенных производителей

Не зря говорят, что Ford Mondeo – машина для народа. Автомобильный гигант умудрился не только выпустить в мир качественный, при этом доступный седан, но и позаботился про рынок запчастей. Почти каждая деталь этого транспортного средства без проблем меняется в любом СЦ за считанные минуты. Это касается и ламп ближнего света: отечественные, китайские или оригинальные запчасти удовлетворят даже самого искушенного или дотошного автомобилиста.

В сегодняшних реалиях можно подобрать лампу в любом ценовом диапазоне

Чтобы не выбросить деньги на ветер, рекомендуем обратить внимание на ключевые критерии выбора. Источник питания и патрон самой лампы – вот на что следует смотреть при покупке. Любая лампа для этого автомобиля должна отвечать следующим требованиям:

Любая лампа для этого автомобиля должна отвечать следующим требованиям:

мощность – 55W;
напряжение — 12V;
подходящий под патрон цоколь – модель H7.

Производитель по умолчанию устанавливает свет от немецкого производителя Osram. Данный бренд известен своей надежностью и долговечностью. Если вы диагностировали поломку именно этого светильного элемента, то рекомендуем заменить его на такую же лампу или аналогичный продукт.

95% владельцев «Форд-Мондео» останавливают свой выбор на одном из двух типов света:

Галогенная лампа с функцией рассеивания потока.
Биксеноновая лампа с функцией оптики в линзе.

Проанализируйте информацию, описанную выше, и сделайте выбор в пользу более выгодной стоимости или высокой степени надежности

Стоит принять во внимание и общеизвестный факт, что галогенные фары работают на основе нити накаливания. В связи с этим, не стоит ожидать повышенной светоотдачи. Если нить нагреется слишком сильно, может нарушиться структура отражателя и рассеивателя, что негативно отразиться на всей картине в целом

Если нить нагреется слишком сильно, может нарушиться структура отражателя и рассеивателя, что негативно отразиться на всей картине в целом.

Совет! Передняя оптика – это система, состоящая сразу из 4 видов лампочек: ближний и дальний свет, габаритные огни и сигналы поворота. Так или иначе, не пренебрегайте полной разборкой фары. Это позволит выполнить замену не так быстро, но качественно.

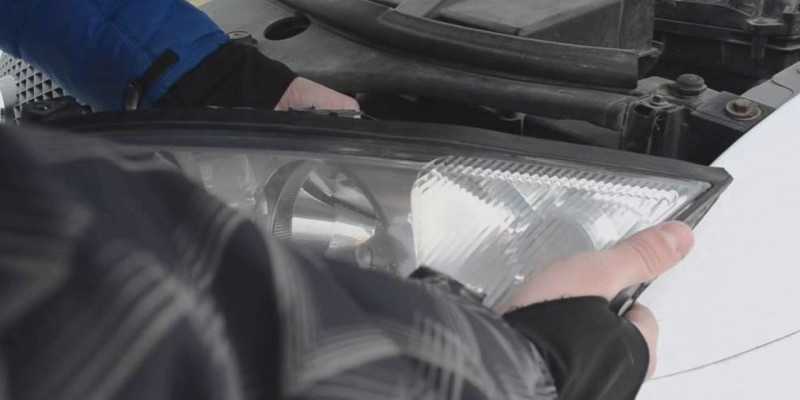

Снятие головного освещения на Форд Монео 4(Ford Mondeo 4)Для замены лампочек или самой фары! осторожно сжимается сначала снизу, затем сверху. и все, фары в его руках.Защелки расположены ближе к краям, но не на самом краю.Сначала мучают 30 минут, выясняя. что я делаю не вручную.Когда я понял, потребовалось 2 минуты, чтобы вытащить вторую фару

что я делаю не вручную.Когда я понял, потребовалось 2 минуты, чтобы вытащить вторую фару.

Там все хорошо)) Я не помню, с какой стороны я взобрался, но время было потрачено не более 2 минут)

У меня точно такая же стойка в проходящем свете только у меня и с золотым пылью), но такой цвет не выдают (

Название ламп, вы можете сказать, не сложно ли это?

Теперь они поставили лампы OSRAM Night sccker на мой, так что написано =))) Короче найдет выключатель =))

У вас есть ксенон в PTF, сколько Кельвина? сам установлен? было бы интересно прочитать в BJ

Хе-хе, нет никакого ксенона на машине =)))) Это лампа H11. Экономя деньги =)))

Snaps))) Он пошарил с ними. Только менять лампочку мне PTF снимать не надо. Долазил и так (хотя мне пришлось извиваться, как змея).

белый ящик. блок управления двигателем! Чтобы удалить туман, необходимо отвинтить винты снизу и аккуратно свернуть «плоскую» обернутую ткань с защелкой на тумане. вам нужно сделать это снаружи сверху сверху посередине и одновременно со второй рукой выжать туман изнутри.

И можете ли вы более подробно? Те. Верхняя часть ПТФ удерживается на защелке, а нижняя часть. на 2 болтах? Правильно ли я понимаю?

Я отвинтил винты с помощью гаечного ключа с удлинителем, под бампером находятся 2 отверстия. Затем я поддел плоскую отвертку (как автор выше) по краям 2 зацелки и вытащил туман. основное стекло из ПТФ не повреждено.

Да, вы правильно поняли)))

Черт, спасибо =))вычислено =))Грязная книга по эксплуатации и ремонту. Короче говоря, 2-й ПТФ вышел за 3 минуты. Действительно сверху 2 пластиковых защелки, а с нижней 2 болта =))))

Замена ламп Форд Мондео

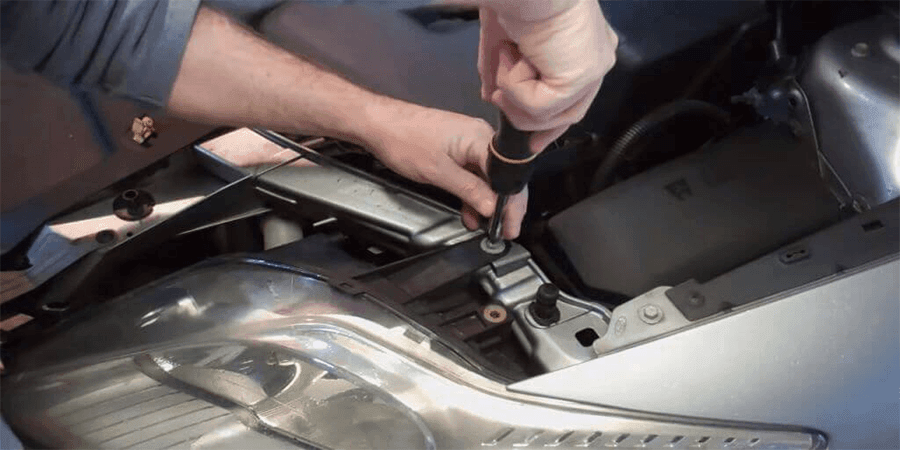

• Ford • Mondeo • Электрика Для того, чтобы снять фару с Форд Мондео вытащите два крепежных штифта показанных на рисунке и отсоедините разьем проводки фары.

Замена лампы в указатели поворотов Форд Мондео

Вращайте ламповый патрон влево и полностью выкрутите вместе с лампой из корпуса, слегка сожмите старую лампочку в патроне и выкрутите ее левым вращением. Установите новую лампу указателя поворотов в обратном порядке и проследите за тем, чтобы при монтаже правильно располагались оба направляющих выступа.

Замена лампы в повторителе поворотов Форд Мондео

Для замены лампочки в повторителе поворотов на крыле сдвиньте стекло указателя поворота из крыла настолько, чтобы пружину под наконечником можно было отжать отверткой и полностью вытащить стекло из крыла. Прочно удерживайте ламповый патрон, вращайте стекло влево и снимите. Вытащите лампу из патрона и замените на новую.

Замена лампы ближнего и дальнего света фар Форд Мондео

Откройте корпус фары. Для этого сначала отсоедините ламповый штекер, освободите зажимные затворы и отложите в сторону колпачки Отсоедините ламповый штекер (указан стрелкой), откиньте в стороны проволочные скобы (указаны стрелками) и вытащите лампу за цоколь из отражателя, вставьте новую лампу, подключите ее и затем закройте фару. Проследите за тем, чтобы проволочные затворы встали на свои места.

Замена габаритной лампочки в фаре Форд Мондео

Для замены габаритов на Мондео вращайте колпачок влево и вытащите его из корпуса. Приподнимите затем с помощью плоской отвертки патрон из корпуса и вытащите лампу из патрона. Вставьте новую лампу габаритных огней, проследите за корректной посадкой обоих направляющих выступа и закройте корпус.

Замена лампы в противотуманной фаре Форд Мондео

Видео: Ford Mondeo 4 снятие установка головного света

Видео: Замена ламп головного света Форд Мондео 4

Осторожно приподнимите отражатель фары из переднего дефлектора и затем вывинтите крепежные винты лампы с помощью крестовой шлицевой отвертки. Вытащите теперь корпус из монтажного отверстия и отсоедините ламповый разьем. Вытащите перегоревшую лампу ПТФ из патрона и вставьте новую лампу

Замена ламп в заднем фонаре Форд Мондео седан

Откройте крышку багажника и освободите поворотный зажим соответствующего корпуса лампы. Снимите обшивку и отделите держатель лампы от корпуса. Для этого необходимо нажать на оба красных вставных язычка (указан стрелкой). Отсоедините теперь ламповый штекер и вытащите дефектную лампу из патрона. После замены проведите монтаж в обратном порядке. Не забудьте провести контроль функционирования Схема расположения лампочек в заднем фонаре Форд Мондео седан

Замена ламп в заднем фонаре Форд Мондео универсал

Откройте заднюю дверь и освободите в салоне верхнюю обшивку корпуса лампы, затем снимите обшивку и вывинтите обе барашковые гайки корпуса лампы. Вытащите корпус наружу, слегка сожмите лампу в патроне и снимите левым вращением. После замены проведите монтаж в обратном порядке. Не забудьте провести контроль функционирования. Схема расположения лампочек в заднем фонаре Форд Мондео универсал

Замена ламп в дополнительном стоп сигнале Форд Мондео

В моделях Мондео с кузовом седан просто сместите кожух лампового держателя. В моделях с кузовом универсал откройте вначале заднюю дверь. Затем отвинтите два винта с крестообразной головкой и снимите колпачок. После этого отсоедините штекер и вытащите держатель лампы. Для этого нажмите на оба выступа. Замените дефектную лампу и проведите монтаж в обратном порядке. Не забудьте проверить функционирование.

Замена лампы освещения номерного знака Форд Мондео

Отвинтите два винта с крестообразным шлицем и вытащите корпус лампы из бампера. Вставьте новую софитную лампу подсветки номерного знака Мондео и проведите монтаж в обратном порядке.

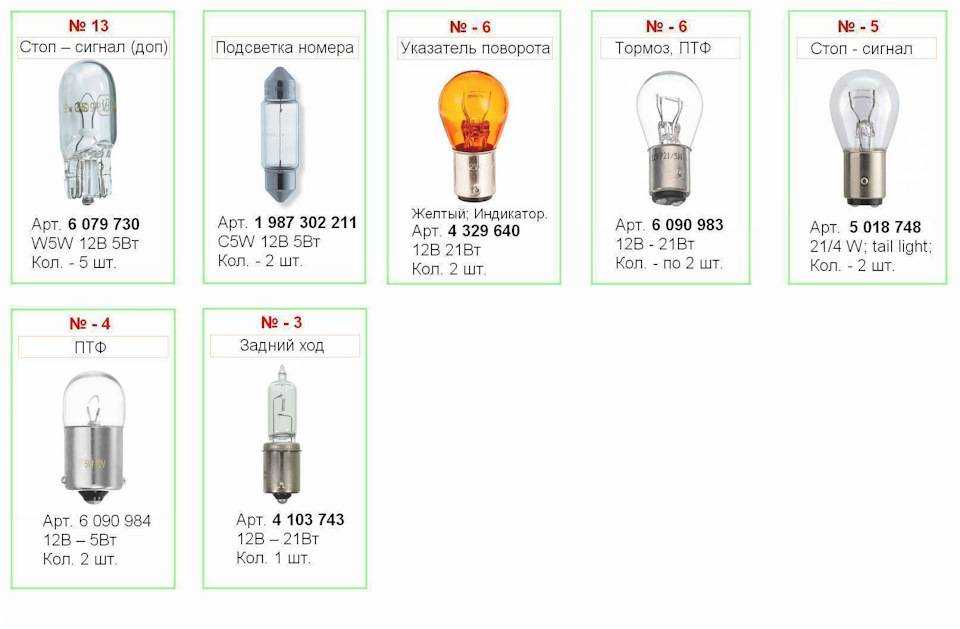

Лампы применяемые на Форд Мондео

Таблица показывает какие лампочки применяются в системе освещения Форд Мондео

Ближний свет	– Н7/55 В
Дальний свет	– H1L/55 В
Противотуманные фары*	– H11/55 В– Лампа с шаровой колбой/21 В (оранжевая)
Указатели поворота передние	– Лампа со стеклянным цоколем/5 В
Стояночные огни передние	– Лампа со стеклянным цоколем/5 В
Указатели поворота боковые	– Лампа с шаровой колбой /21 В
Указатели поворота задние	– Лампа со стеклянным цоколем/5 В
Задние фонари	– Лампа с шаровой колбой /21 В
Задние противотуманные фары	– Лампа с шаровой колбой /21 В
Фонари сигнала торможения/задние габаритные огни	– Лампа со стеклянным цоколем/5 В
Дополнительные сигналы торможения (5)	– Н1/55 В
Фонари заднего хода Освещение номерного знака	– Софитная лампа/5 В
Освещение багажника	– Лампа со стеклянным цоколем/5 В
Освещение салона	– Софитная лампа/10 В
Лампа для чтения	– Лампа со стеклянным цоколем/5 В

Замена ламп ближнего света

Доброго всем времени суток!

Сегодня собрался поменять обе лампы, т.к. одна перегорела.

Как я понял сначала надо снять фару, а уж потом менять лампочку. Может быть есть какие-нибудь нюансы снятия фары, которые лучше знать заранее или там всё предельно понятно?
