Как установить противотуманные фары на ваз 2107

Что это такое?

Уже из названия становится ясно, что эти фары были придуманы специально для того, чтобы автомобилисты могли хорошо видеть дорогу при тумане или, например, снегопаде. Дело в том, что они располагаются очень близко к дорожному покрытию, где туман не очень густой. Таким образом, они легко могут пробить его своим светом и улучшить видимость вокруг. Им нестрашны самые неожиданные капризы природы, поэтому тем, кто часто водит машину, они просто необходимы.

Стоит отметить, что такие фары не только усовершенствуют ваш автомобиль, но и сделают его внешне отличающимся от других ВАЗ 2107, так как противотуманки не были задуманы заводом-изготовителем в качестве стандартных элементов на этом авто. Такой тюнинг очень украшает машину и делает ее заметной.

Схема подключения

Осталось подключить наши противотуманные фары к бортовой сети автомобиля. В ВАЗ 2107 это сделать несложно, поскольку в монтажном блоке предусмотрены места для установки предохранителей, а вся разводка от них выведена на колодки. Но кое-что, конечно, придется докупить. Дополнительно нам понадобятся:

Реле с колодкой к нему.
Выключатель противотуманного света с колодкой к нему.
Клеммы типа “мама” для ножевых колодок.
Специальные автомобильные провода (например, марки ПГВА).
Три предохранителя: один на 15 и два на 7.5 А.
Две галогенные лампы с цоколем H3 мощностью 55 Вт (в комплекте с фарами не идут).

С принципиальной электрической схемой заморачиваться не будем. Просто предположим, что читать мы их не умеем, и ограничимся схемой монтажной.

На схеме маркировкой Ш4, Ш6, Ш7, Ш11, Ш9 обозначены колодки монтажного блока, под ними слева направо: выключатель габаритного света, противотуманных фар (будем устанавливать сами) и выключатель головного света.

Прежде всего ищем место установки реле включения противотуманных фар. Автор фото решил установить его на брызговике моторного отсека.

Теперь тянем проводку от монтажного блока до противотуманных фар. Поскольку бампер у нас пластиковый, вместе с питающим проводом будем тянуть и провод массы.

Для большей надежности провода можно вдеть в гофру (лучше термоустойчивую). Выводим провода в отверстия в фартуке, концы проводов обжимаем клеммами типа “мама” – их наденем на контакты ламп.

Теперь вскрываем монтажный блок (находится в моторном отсеке под лобовым стеклом напротив пассажира). На фото ниже он обозначен цифрой 5.

Местоположение монтажного блока в ВАЗе 2107 (позиция 5)

Демонтируем его, отвернув 2 гайки, и добираемся до колодок. Отмеряем провода нужной длины, опресовываем на них ножевые колодки при помощи пассатижей и собираем схему, представленную выше. Для этого по очереди отключаем колодки и вставляем ножевые контакты в нужные гнезда – они должны быть пустыми. Провод от колодки Ш4 протягиваем в салон к месту установки выключателя противотуманных фар. Мы его поставим рядом с выключателями габаритного и головного света на свободное место, закрытое заглушкой.

Все готово? Устанавливаем монтажный блок на место. Теперь займемся предохранителями. Нас интересуют те, что помечены стрелками на фото ниже. Зеленой стрелкой отмечен предохранитель, общий для обоих ПТФ. Он установлен изначально, поскольку питает и другие цепи автомобиля. Его номинал 10 А, но мы заменим его на пятнадцати амперный, поскольку при установке противотуманных фар нагрузка на него возрастет. Красными стрелками обозначены предохранители, отвечающие за левую и правую противотуманные фары. Изначально могут не стоять – фар же на автомобиле не было. Устанавливаем туда предохранители номиналом 7.5 А.

Осталось установить и подключить кнопку управления противотуманными фарами. Снимаем декоративную накладку в задней части консоли для ручки переключения передач и выталкиваем изнутри заглушку, кнопку габаритного и головного света. Собираем схему, врезаясь прямо в провода, идущие от переключателей, подключаемся к проводу, проброшенному с монтажного блока, устанавливаем кнопки, включая новую, на место.

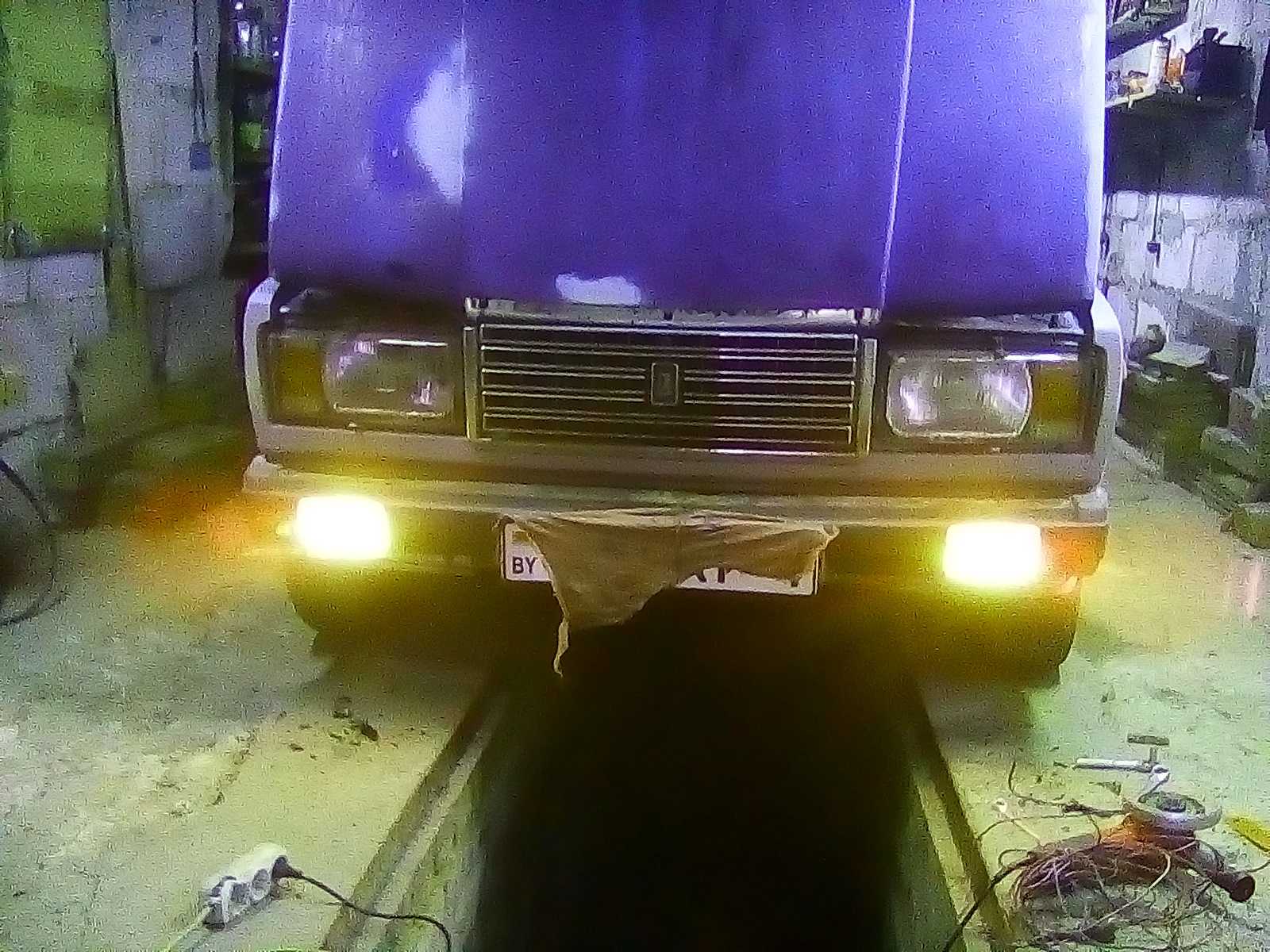

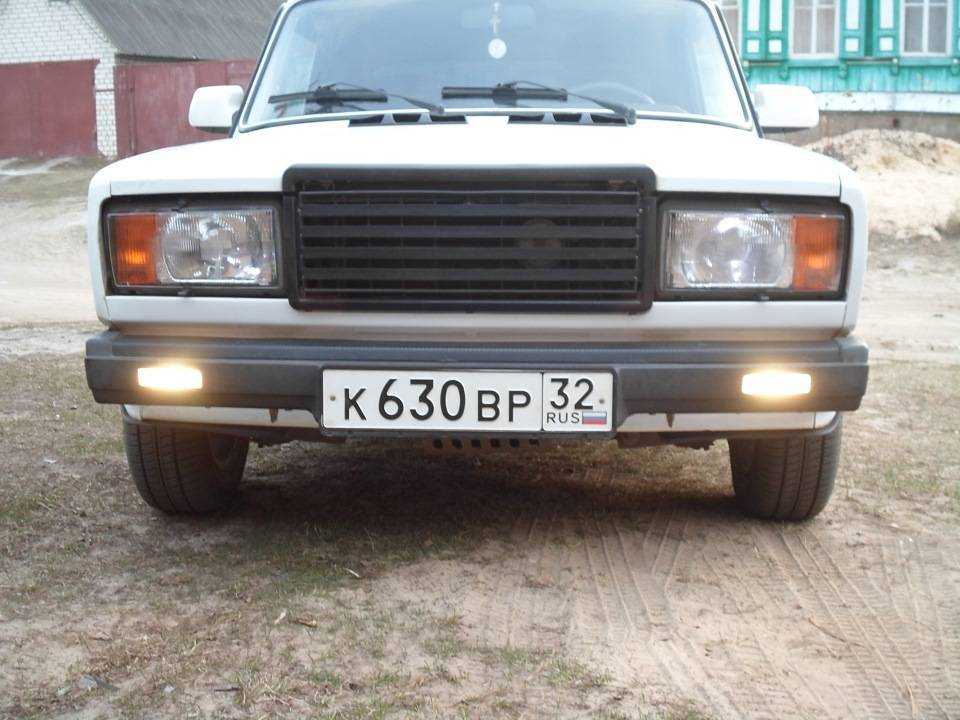

На этом работу можно считать законченной, включаем, проверяем. Да, мы потратили довольно много времени, ковыряясь с бампером и проводкой, но зато получили настоящий и качественный противотуманный свет, который не подведет нас и обезопасит поездку в любую непогоду.

Предыдущая
Противотуманные фарыКак поменять лампочку противотуманки на Hyundai Solaris
Следующая
Противотуманные фарыКак поменять лампочку в противотуманной фаре Chevrolet Cruze

Спасибо, помогло!2Не помогло

Установка противотуманных фар на ВАЗ 2107 своими руками – Автоновости и советы по ремонту автомобиля

Во время выпадения осадков, таких как дождь, снег или туман видимость на дорогах значительно снижается, эти природные явления являются непримиримыми врагами автовладельцев. В такую погоду случается много ДТП, которые имеют ужасающие последствия. Езда в таких условиях прямо-таки экстремальная, поэтому придется воспользоваться специальными приборами освещения, а если таковых нет, то необходимо их установить.

Фары противотуманного света изобрели очень давно, они обеспечивают лучшую видимость при движении в густом тумане или во время выпадения осадков.

Располагаются противотуманные фары как можно ближе к дороге. Это делается для того, чтобы обеспечить этим фарам возможность пробить туман своим лучом света, так как ближе к земле он менее густой.

За счет этого и обеспечивается видимость при езде в тумане.

Противотуманки – польза или украшение?

Установка противотуманных фар – это не только важная необходимость, но и один из способов изменения внешнего вида машины.

При движении в ночное время такие фары служат также и украшением, может быть кто-то не считает их украшением, но смотрится достаточно неплохо.

В данной статье речь пойдет о самостоятельной установке и подключению противотуманных фар на ВАЗ 2107. Для работы использовались противотуманные фары WESEM, они продаются в комплекте с лампами Philips.

Для работы необходимо запастись:

Стандартным 4-тактным реле (подобное применяется в фарах ближнего или дальнего света);
Несколькими метрами проводов, изоляционной лентой, дрелью;
Разъемами типа «мама»;
Кнопкой для включения противотуманных фар.

Пошаговая инструкция по установке противотуманных фар на ВАЗ 2107

Чтобы было проще выполнять работу, можно снять бампер. Нет единого мнения, куда их ставить, штатных мест в семерках для них нет. Большинство ставит под бампер, либо можно врезать их в бампер. Снимаем бампер, обозначаем границы будущих отверстий, оставляя в запасе миллиметр.
Тонким сверлом высверливаем по контуру и лобзиком вырезаем прямоугольники. Как вариант, можно установить их под бампер.
С помощью дрели делаем отверстия под болты крепления противотуманных фар. Следует заранее предусмотреть такую установку, чтобы противотуманные фары ничем не закрывались.
Обычно реле питания фар находится под капотом справа, исходя из этого питание для противотуманных фар можно проложить под брызговиком в области аккумуляторной батареи, а потом через трубу в креплении бампера. Провода должны выйти возле точки установки правой противотуманной фары.
Следующее действие – это сверление отверстий с помощью дрели (трех должно быть достаточно) по пути жгута, в нем имеется два провода и он соединяет обе противотуманные фары между собой. Потребуется закрепить жгут, для этого можно воспользоваться медной жесткой проволокой.
Затем можно установить бампер обратно, не забыв сначала прикрутить крепления для фонарей противотуманных фар.
Далее необходимо разобрать противотуманные фары и установить лампы. Заднюю часть фары нужно повесить на крепление и продеть в нее уже проведенные провода.
Далее нужно аккуратно все зачистить, обжать разъемы, подключить лампу к разъему и закончить сборку противотуманной фары.

Все те же самые действия необходимо выполнить и со второй противотуманной фарой, но при этом нельзя забывать о необходимости обжимки параллельного жгута и питания на левой фаре.

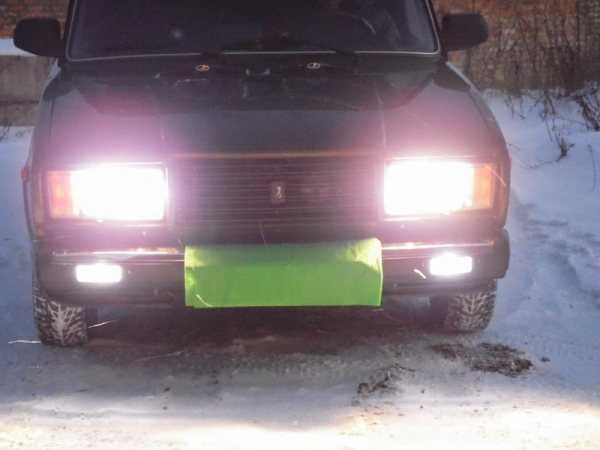

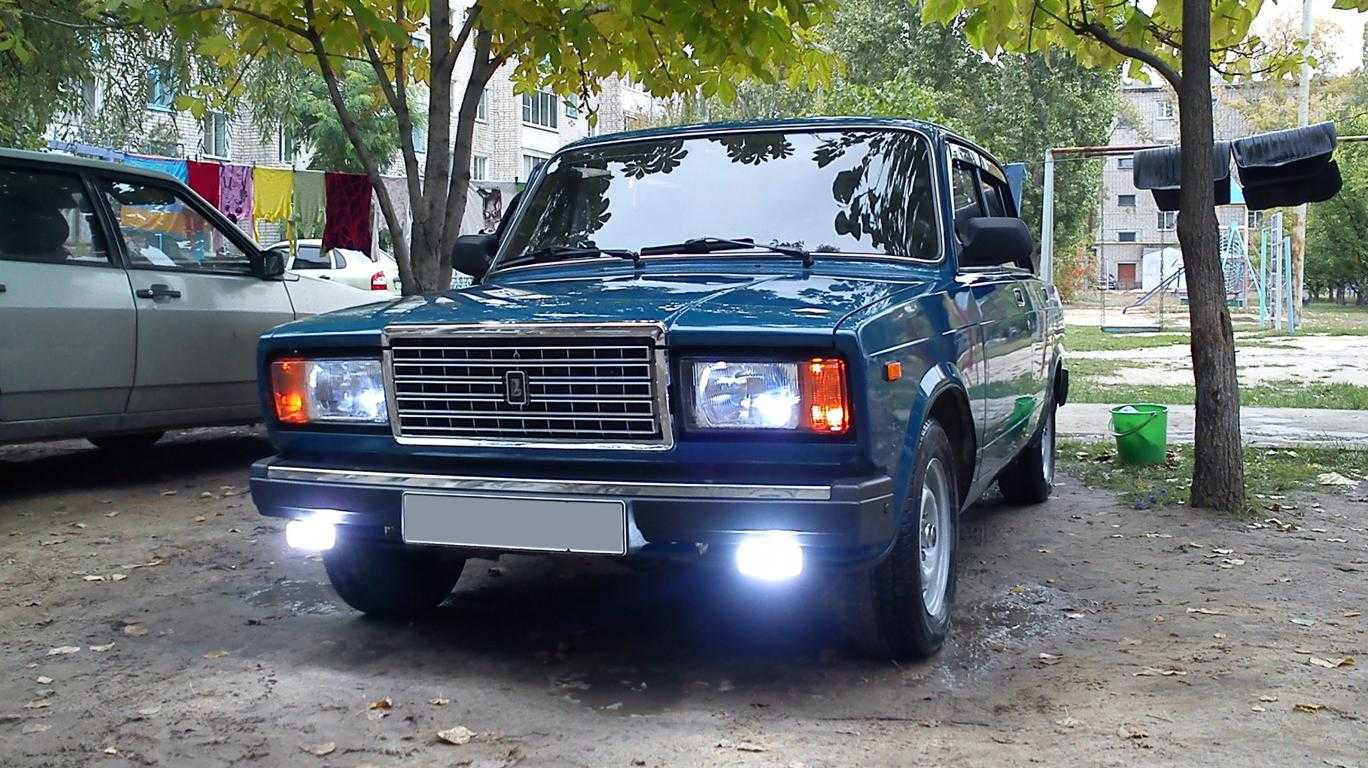

После завершения всех работ нужно проверить работоспособность противотуманных фар. Если все сделано правильно, то проблем не возникнет. Теперь можно насладиться проделанной работой и радоваться лучшей видимости при езде на ВАЗ 2107 в тумане или при выпадении осадков.

Требования к установке противотуманок

Допускается расположение ламп противотуманного света непосредственно в фарах головного освещения.

Привила установки фар регламентируются двумя нормативными актами:

ГОСТ 8769-75 или стандарт СЭВ 4122-83;
государственным стандартом РФ ГОСТ Р 41.48-2004, соответствующим Правилам ЕЭК ООН №48.

Расположение противотуманных фар на автомобиле

Обобщенные требования выглядят следующим образом:

Место установки располагается на расстоянии не более 400 мм от боковой поверхности кузова транспортного средства. Расстояние измеряется между боковой плоскостью и внешней стороной фары.
Допустима установка только двух противотуманных фар. Стандарты отдельно оговаривают обязательную установку противотуманок на туристических автобусах, а также на транспорте, эксплуатируемом на горных дорогах.
Нижняя кромка противотуманного прибора освещения располагается на расстоянии не менее 250 мм от поверхности дороги.
Противотуманные фары должны иметь угол обзора по горизонтали в пределах от +15º до -10º, а по вертикали — от +45º до -10º. Недопустимо загораживание фар деталями транспортного средства в пределах указанных углов.
Противотуманные фары должны подключаться параллельно с габаритным освещением.
Рассеиватели противотуманных фар должны давать пучок света, расположенный ниже потока, даваемого лампами ближнего света.
Допустимо использование прозрачных светофильтров или селективно-желтого цвета. Недопустимо применение стекол различного цвета на одном автомобиле.

Стандарты не имеют специальных предписаний по установке противотуманных фар на авто, поэтому владелец может осуществить монтаж их комплекта самостоятельно.

схема подключения ПТФ на ваз-2107, 2105 и 2104 через штатный блок предохранителей

Сегодня мы вам расскажем как на ВАЗ-2107, 2104 и 2105 подключить противотуманные фонари, задействовав при этом штатный блок предохранителей, и защитив каждую ПТФ отдельным предохранителем в этом блоке. Данная схема подключения ПТФ интересна тем, что ничего не нужно сверлить и тянуть из салона под капот, мы используем штатные незадействованные дорожки в блоке, так называемые резервные. Это и надежно, и практично, и удобно. На нашей схеме выключатель ПТФ показан желтым цветом и на него будет подано питание из разъема Ш2 клеммы под номером 3. (розовый провод). То есть на нем появится 12В, когда будут включены габариты. Оранжевый провод нужно подключить к разъему Ш4 контакт номер 5. Следует отметить, что если клемма 5 в разъеме Ш4 в классике не используется, т.е. достаточно иметь на проводе клемму и вставить ее в разъем, то клемма 3 в разъеме Ш2 задействована. Поэтому в этой ситуации нужно иметь на проводе переходной разъем или присоединять два провода между собой с помощью коннектора. На этом подключение со стороны салона автомобиля к блоку окончено.

Подсоединения в подкапотном отсеке также выполняются методом вставки подготовленных проводов с клеммой на конце в штатные разъемы проводки. Используются разъемы Ш9, Ш11, Ш6 и Ш7.Описываю по порядку, причем при правильном подсоединении все места подключения не используются штатной проводкой. Разъем Ш9 изъять из блока и вставить в него провод от фары (на схеме они показаны черным цветом) в контакт 1 и провод от реле клемма 30 в контакт 3.Разъем Ш9 вставить на место. На рисунке показан снятый разъем Ш9. В нем желтый провод от фары вставлен в контакт 1, а зеленый от реле вставлен в контакт 3.

Далее извлекаем разъем Ш11 и в контакт 8 вставляем провод от реле – клемма 85. Клемма 86 реле подсоединяется к массе с помощью провода на конце которого круглая клемма под саморез. Реле я поместил по ножку бочка омывающей жидкости. Принципиально не имеет значения, если Вы перепутаете между собой ноги 85 и 86. После возвращения в блок разъема Ш11 необходимо изъять из блока разъем Ш6. Вставьте от колодки реле оставшийся провод от клеммы 67 в контакт 8. Подключаем обратно разъем Ш6 в блок и осталось вставить последний провод от второй фары в разъем Ш7 контакт 1. На рисунке показан разъем Ш7 (зеленого цвета) и желтый провод от второй фары в нем.

Разводка блока выполнена таким образом, что данная схема задействует предохранители

номер F3 и F4 для каждой фары в отдельности. В случае короткого замыкания на лампах в фарах должны сработать соответственные предохранители. Их номинал 7,5А при лампе в фаре мощностью 55w, или 8 А если используется блок предохранителей старого типа. Следует помнить, что питание на реле подается с предохранителя F1 который в имеет номинал 10А. Его желательно сменить на номинал 15А, а для блока старого образца 16А. Вот собственно и все описание, надеюсь наша статья помогла вам!

Использование приборов в светлое время суток

Пункт 19 ПДД определяет, что необходимо включать свет на машине и в дневное, и в ночное время. При ошибочном использовании световых приборов могут оштрафовать ответственное лицо в следующих случаях:

Дальний свет включен на территории, где действуют правила для населенных пунктов. Особенно часто встречается такая ситуация в темное время суток, когда после движения по загородной дороге водитель забывает переключать свет на ближний.
Применение противотуманных фонарей вместо фар ближнего света. Противотуманные фары в ПДД рекомендуют использовать при не особенно хорошей просматриваемости дорог, если движение транспорта происходит во время сильного дождя, в тумане, при метели.
Проезд автомобилей в ночное время с горящими ходовыми огнями. Многие водители по рассеянности допускают ошибки. При дневных ходовых огнях, которые использовались в течение всего дня, иногда при наступлении сумерек водители забывают переключиться на нужный сигнал.

Когда без этого можно обойтись?

В дневное время вы можете ехать без ближнего света, включив дневные ходовые огни или противотуманные световые приборы. Так можно сделать при условии, что движение происходит не при плохой видимости, которой недостаточно для правильной оценки дорожной ситуации. В противном случае выбранный подход считается нарушением.
В темное время суток включаем либо ближний, либо дальний свет фар. Дальний свет возможно использовать не всегда – при наличии освещения в населенном пункте он запрещен, также нельзя его включать, если есть вероятность ослепить водителей встречного транспорта. При недостаточной видимости в светлое время суток также можно проехать с использованием дальнего света, за исключением запрещенных ситуаций.

Случаи, в которых нужно включать

Осветительные приборы должны иметься на любом механическом ТС, в этот перечень добавлены также гужевые повозки и велосипеды, которым не вменяется в обязанность, но рекомендуется использовать при движении приборы с ярким светом.
Для прицепов и буксируемого транспорта должна быть предусмотрена возможность оборудования габаритными огнями.
Необходимо все время держать световые приборы включенными – например, в светлое время суток при движении на территории города должны быть включен ближний свет, чтобы не допускать случайного ослепления других лиц, находящихся за рулем встречаемых автомашин. Когда водитель применяет ходовые огни, включать вдобавок ближний свет не нужно.
Ночью, после заката солнца, при плохой видимости водитель может применить дальний свет, если уверен, что не ослепит шофера за рулем встречного транспорта.

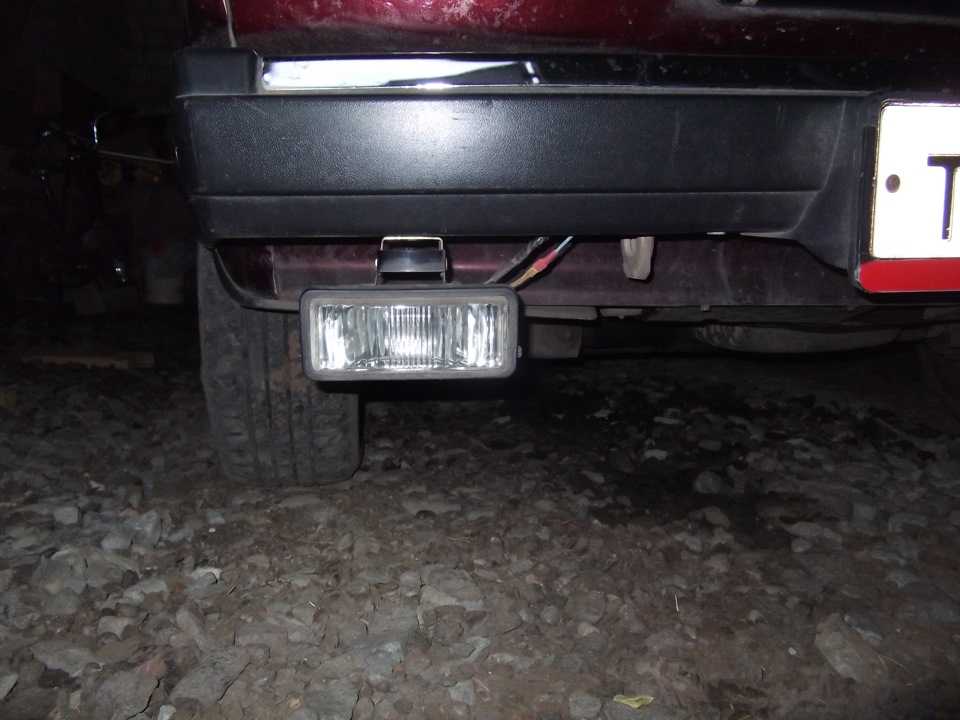

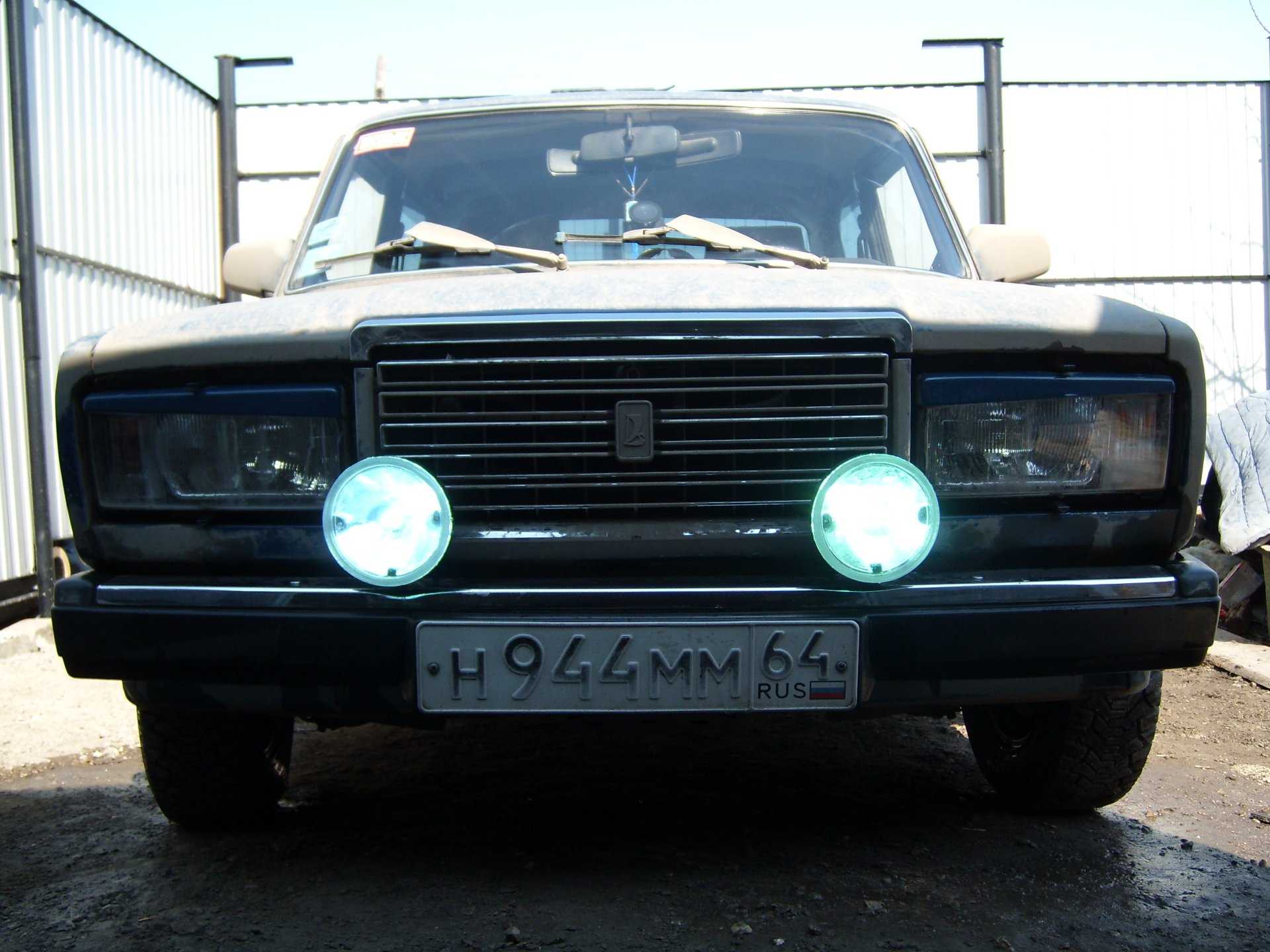

Установка противотуманок на ВАЗ 2107 своими руками

1. Для того чтобы работать было легче рекомендую снять бампер.

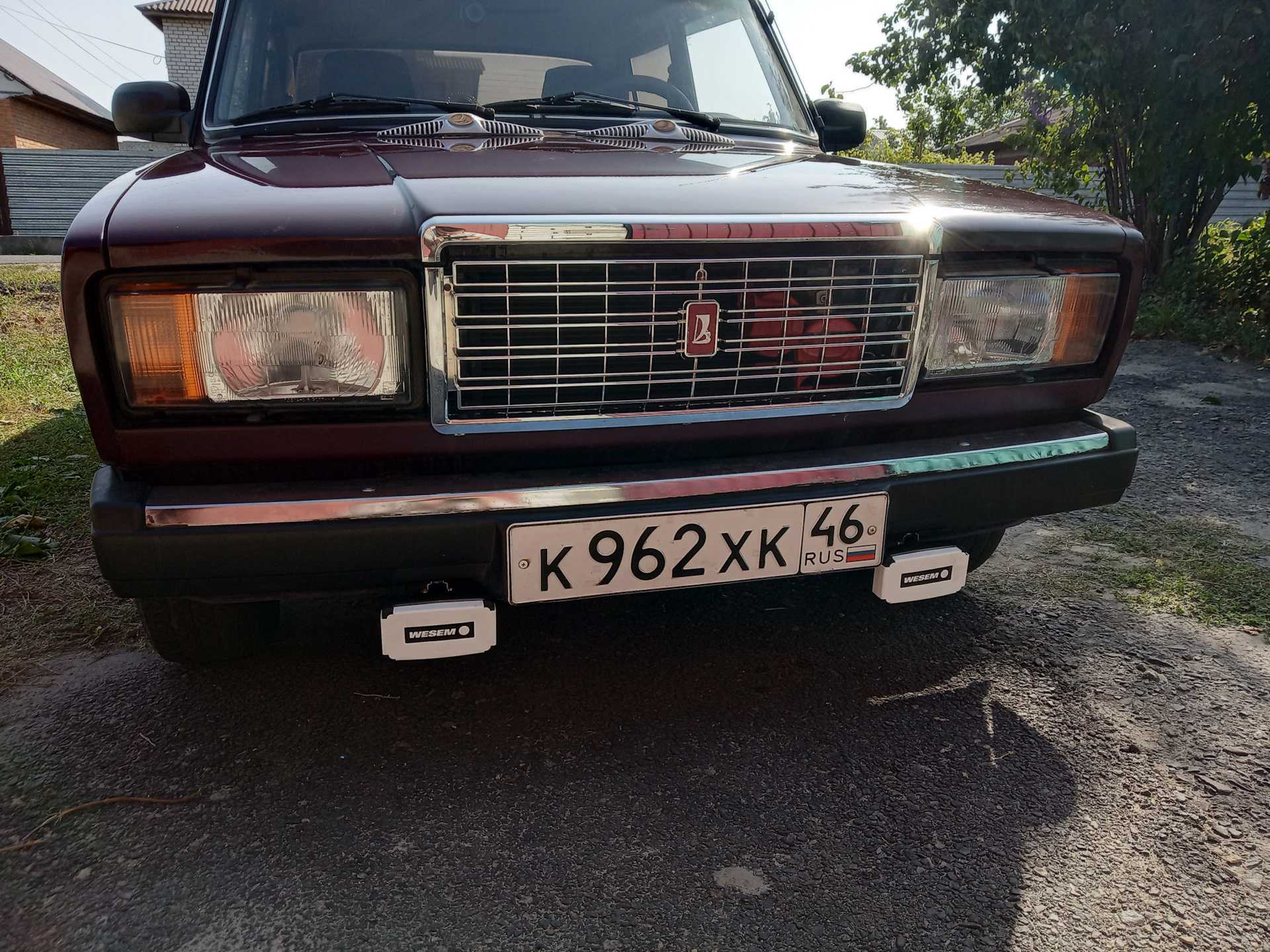

2. Новые противотуманки WESEM решил ставить в места установки штатных.

6. После прикрутите этот жгут, используя кусок медной проволоки.

7. Теперь можно смело устанавливать бампер на свое место, предварительно прикрутив крепления фонарей.

8. Разберите фонари и установите лампочки на своим места.

9. Повесьте заднюю часть фонаря на крепление и запустите в нее выведенную проводку.

10. Далее нужно зачистить и обжать разъем и подключать лампочку к разъему.

11. Соберите фару в обратном порядке.

Как установить противотуманные фары на ваз 2107

Вот общее фото того, как выглядят эти фонари в упаковке:

В комплекте лампочки не прилагаются, поэтому были приобретены H3 лампочки Philips 2 шт. по 50w + 30% (жрут 50 ватт а светят еще мощнее на 30 процентов, во блин до чего техника дошла)

Так же нам для установки понадобится реле стандартное 4-х контактное, типа как для сигнала используется или для фар (ближний/дальний), несколько метров проводки, фишки типа «мама», изолента и кнопка для включения туманок. Я себе взял такую как на фото ниже.

Сразу оговорюсь – я снял бампер что значительно облегчило процесс установки. Итак ниже представлено общее фото уже распакованных противотуманок ваз 2105, видим что в комплекте идут крепления с болтами и гайками, собственно сами противотуманки и крышки к ним (мелочь а приятно, крышки можно и нужно по моему использовать, сэкономишь на стеклах) и еще краткая инструкция, кстати на нескольких языках, и на русском в том числе, там в общих чертах описан процесс установки и есть схема подключения. Итак обещанное фото:

Схема подключения

Реле с колодкой к нему.
Выключатель противотуманного света с колодкой к нему.
Клеммы типа “мама” для ножевых колодок.
Специальные автомобильные провода (например, марки ПГВА).
Три предохранителя: один на 15 и два на 7.5 А.
Две галогенные лампы с цоколем H3 мощностью 55 Вт (в комплекте с фарами не идут).

Установочный комплект для подключения противотуманных фар в ВАЗ 2107 С принципиальной электрической схемой заморачиваться не будем. Просто предположим, что читать мы их не умеем, и ограничимся схемой монтажной.

Монтажная схема подключения противотуманных фар в ВАЗ 2107

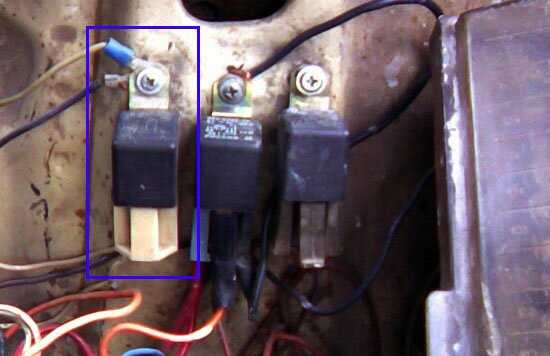

Установленное реле включения противотуманных фар (слева)

Устанавливаем и подключаем противотуманные фары на ВАЗ-2114 своими руками (видео внутри)

Жгут питания противотуманных фар в моторном отсеке

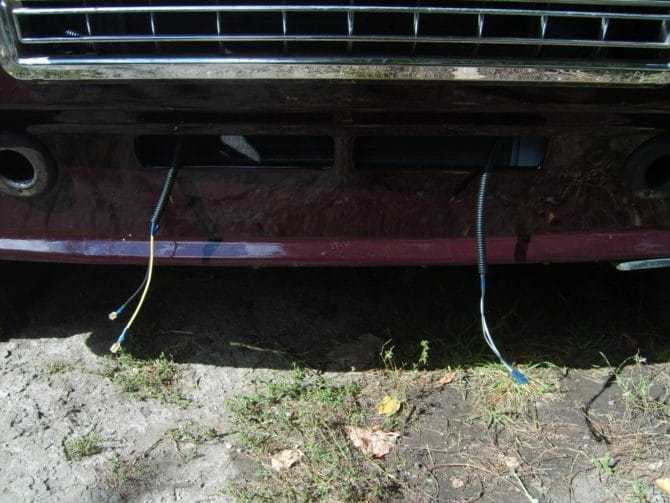

Провода питания противотуманных фар, выведенные через фартук

Местоположение монтажного блока в ВАЗе 2107 (позиция 5)

Установка ножевых контактов в колодки монтажного блока на ВАЗ 2107

Монтажный блок с установленными предохранителями противотуманного света

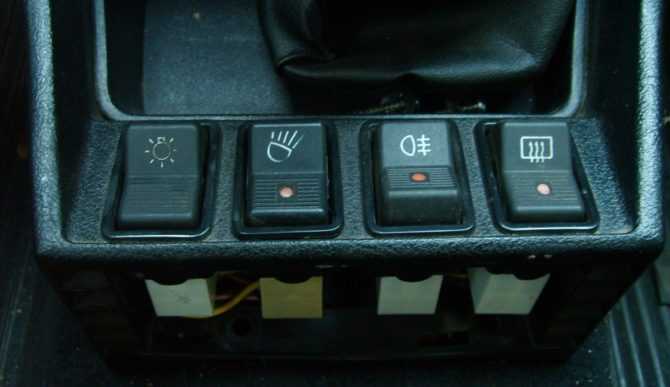

Установленная вместо заглушки кнопка управления противотуманными фарами

Яркие фары являются главными помощниками автомобилиста в борьбе с непогодой и вечерними сумерками. Они должны хорошо освещать дорогу, чтобы вы были уверены за рулем даже при самом густом тумане. Но если вам мало света, который дают стандартные фары, рекомендуем установить туманки на ВАЗ 2107 для лучшей видимости. Это можно сделать самостоятельно, не прибегая к помощи специалистов. О том, как правильно производится установка и как нужно выбрать «фонари», мы подробно расскажем ниже.

На что обратить внимание?

Какие лучше противотуманные фары на ВАЗ 2107? Чтобы это выяснить, потребуется рассмотреть все соответствующие элементы, оценив принцип действия, определившись с выбором качественных характеристик и учитывая собственные предпочтения. Прежде всего, следует учитывать три основных показателя:

Рабочий световой поток . Он должен охватывать дорогу и приличную часть обочины, при этом, не слепя встречных водителей;
Правильный монтаж . Некорректная установка и регулировка значительно снизит функциональность даже самой качественной фары;
Удобство в эксплуатации с нормальным доступом к разъемам и посадочному месту лампы.

Какие противотуманки лучше на ВАЗ-2110

Внешне можно не заметить особой разницы между качественными фарами и «аналогами» неизвестного происхождения.

Рекомендуем: Процесс замены водяной помпы на ВАЗ 2109 в гараже

Сделать правильный выбор в этом случае очень тяжело, поскольку в продаже появилось огромное количество фар, разных по форме, по источнику света и цветовому спектру.

Также важно из какого материала изготовлен рассеиватель — стекло или поликарбонат. Поскольку ПТФ устанавливаются низко, хиленькие пластиковые корпуса долго не живут. А если учитывать, что в дождь нам придётся часто протирать подручными средствами рассеиватель, то некачественный материал затрётся и вся работа ламп пойдёт насмарку

А если учитывать, что в дождь нам придётся часто протирать подручными средствами рассеиватель, то некачественный материал затрётся и вся работа ламп пойдёт насмарку.

На стекле: центр фары и тип лампы.

Провода в защитной трубке.

Крепкие усики и экран лампы.

Регулировочный винт с мелкой резьбой и пружинкой.

Штатные и близкие к ним ПТФ

В бампер ВАЗ-2110 на штатное место без дополнительных доработок подходят прямоугольные противотуманки со штатным креплением. Их выпускают масса производителей, но, опять-таки, все эти фары разные как по качеству оптики, так и по источнику света.

Наиболее распространённые — два вида ПТФ отечественного производства ОСВАР и фары завода Автосвет из г. Киржач. У последних есть две модификации — под лампу с цоколем Н3 и Н1. По отзывам пользователей, фары под лампу Н1 дают более плотный и собранный световой поток во всем диапазоне засветки. Их цена — около 900 рублей за штуку. Но продаются они без лампы. Противотуманная фара Киржач.

Отечественные фары — ОСВАР 2212.3743-04. Собраны грубовато и это портит внешний вид. Плафон несъемный и вклеен на герметике, что при повреждении скажется на цене замены. Однако с ценой около 700 рублей (с лампой) выглядят довольно сносно. Засветка ровная, но при правильной установке ближняя зона засвечивается хуже. Фара Освар.

Ещё один относительно отечественный производитель — рязанский завод Bosch

Фары разработаны под лампу Н3, светят не важно, но и стоят около 650 рублей. Самый бюджетный вариант для нечастого использования. В продажу идут без лампы

ПТФ от рязанского Bosch

В продажу идут без лампы. ПТФ от рязанского Bosch.

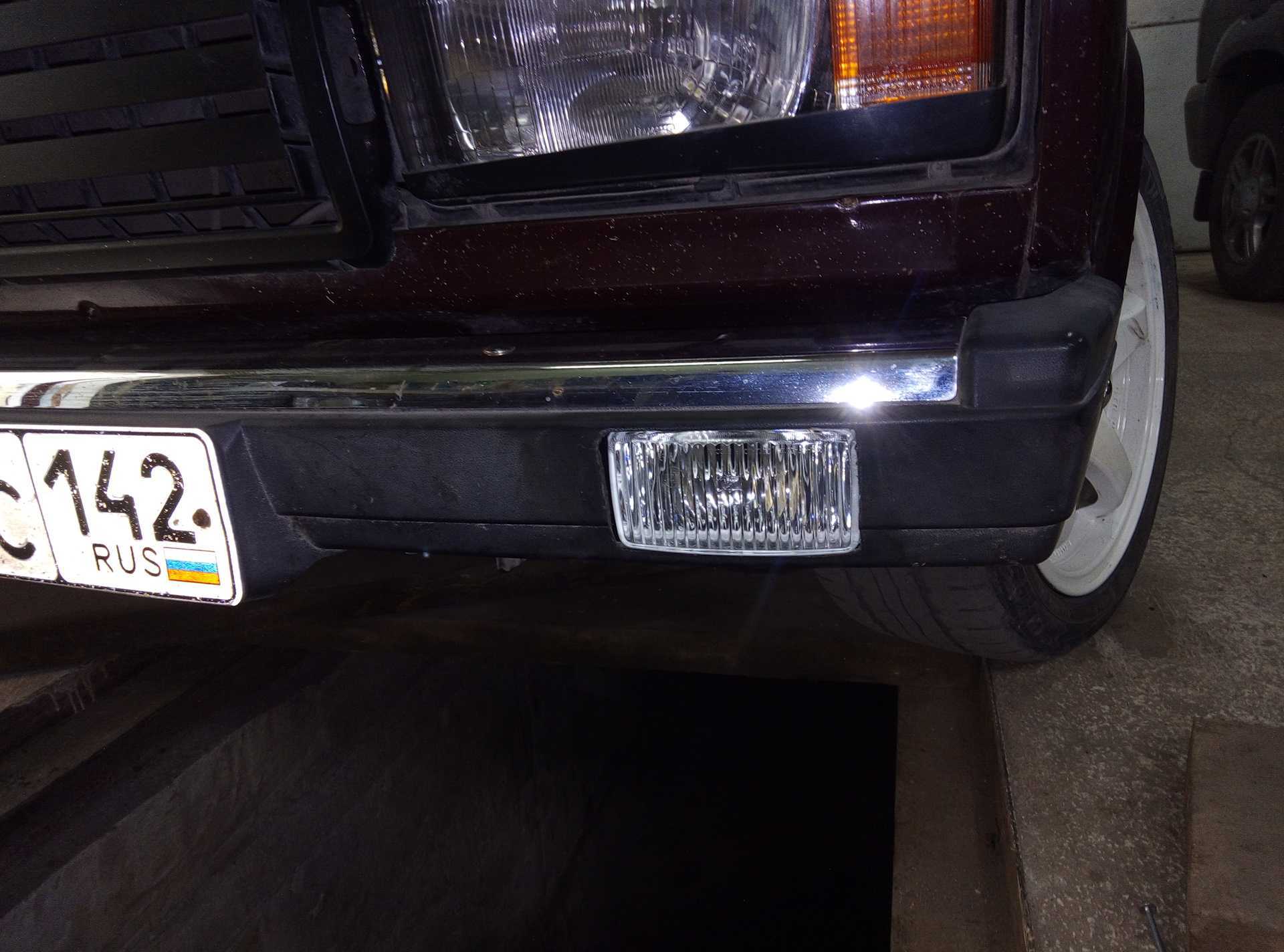

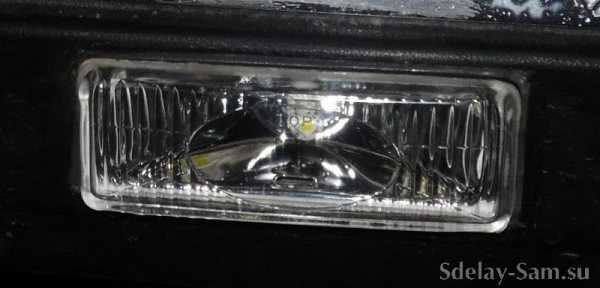

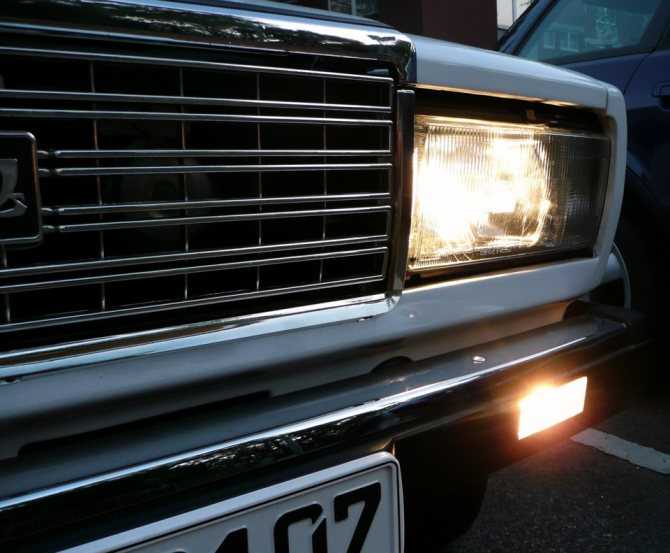

Противотуманки в бампер на ВАЗ 2107

Давно хотел врезать противотуманки в корпус бампера своей машины ВАЗ 21074. Единственный вопрос, который меня мучил: как же крепить их к корпусу бампера. В интернете советов практически нет. Мне хотелось врезать противотуманки не снимая бампер и быстро, а также требуется продумать как быстро производить замену лампочек на случай их выхода из строя.

По краям промазал герметиком

Мною были изменены штатные крепления от противотуманок.

Первоначальный вид указанный на фото, разделен на две части и разведены по краям изменив сгибы крепления. Сгиб был изменён таким образом, чтобы до границы стекла не доходить 5мм, что указывает толщину бампера.

Чтобы врезать противотуманки в корпус бампера, мною произведены замеры стекла и вырезана картонная форма. Приложив форму к бамперу гвоздём отчерчены места будущих фар. Вырезать в бампере силуэт фар планировал при помощи электролобзика. Замерив ширину лезвия лобзика и выбран диаметр сверла, высверлены четыре отверстия по углам прямоугольника отчерченной картонной формой не доходя краёв.

Для крепления я выбрал болты черного цвета, такие можно увидеть на компьютерных креслах с широкими шляпками под крестовую отвертку. На установку противотуманок в корпус бампера своей машины у меня ушло около двух часов.

Швы между бампером и стеклом противотуманки промазал аквариумным герметиком черного цвета (хотя можно и прозрачным), чтобы вода не проникала в внутрь бампера.
