Фонари задние ваз 2112 - какие выбрать и как подключить

Другие идеи для тюнинга

Как указывалось выше, все лампы в фонарях можно заменить на светодиодные. Причем не просто снять лампы накаливания и поставить светодиодные, а использовать светодиодные модули или ленту. В противном случае внешне светодиодные фонари не будут отличаться от обычных. Установка светодиодных модулей может выглядеть так:

Светодиодные модули в фонарях габарита/противотуманного света

А при помощи светодиодной ленты можно сделать так:

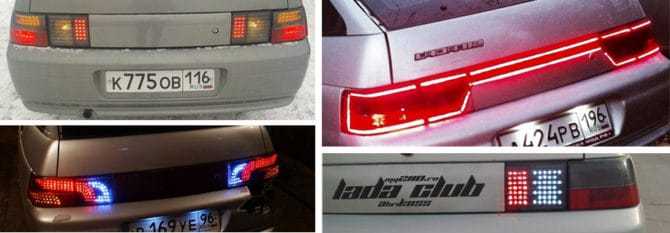

Варианты тюнинга задних фонарей светодиодной лентой

Можно просто затонировать фонари, абсолютно изменив внешний вид автомобиля, причем тонировку проще нанести на внешнюю сторону стекла. Это позволит не разбирать световые приборы и даже не снимать их с автомобиля.

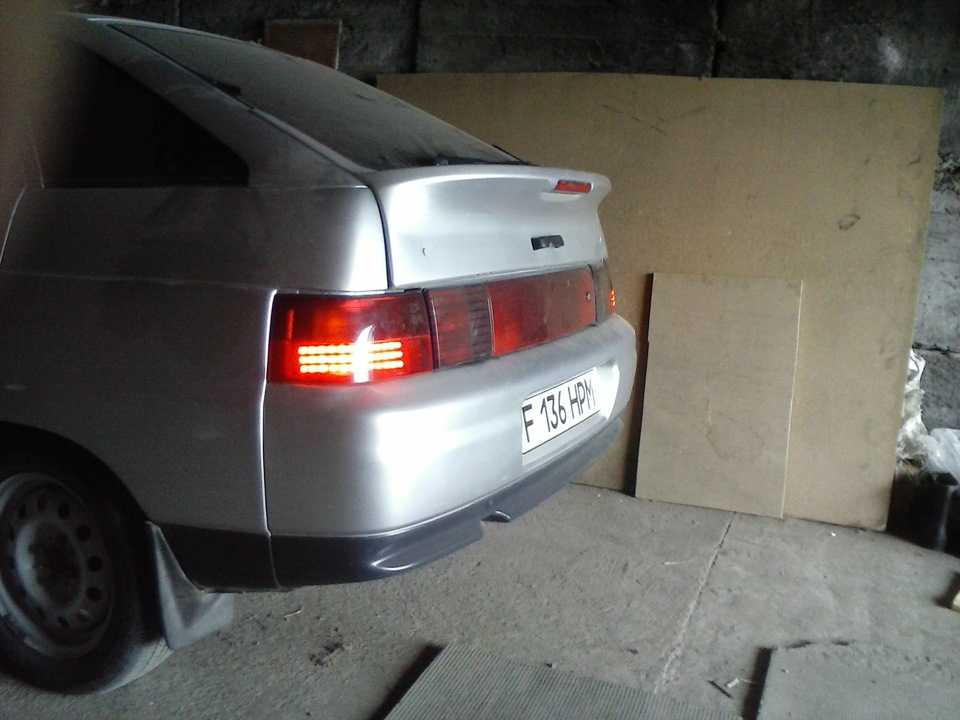

Тонированные задние фонари ВАЗ 2112

И в завершение небольшой ролик, демонстрирующий возможности светодиодных модулей, которые можно использовать для тюнинга задних световых приборов ВАЗ 2112.

На этом беседу о задних фонарях ВАЗ 2112 завершим. Теперь мы с легкостью сможем снять эти световые приборы, при необходимости отремонтировать их, доработать или просто заменить в фонарях сгоревшую лампочку.

Информация которой должен владеть автомобилист перед выполнением замены действующей проводки

Замена проводки Ваз 2110

Первостепенно автовладелец должен знать, когда и в каких именно случаях производится замена автомобильной проводки. Вместе с этим, необходимо также владеть информацией о конечном эксплуатационном сроке, чтобы объективно понимать, когда может понадобиться замена проводки. Перечень наиболее частых причин которые приводят проводку в неисправность:

появление трещин в изоляции в ходе длительного эксплуатационного периода;
окисление;
коррозия;
перегорание предохранителя и т.п.

Компоненты которые необходимы для выполнения замены проводки:

многовариационный набор проводов;
блок предохранителя от ваз 21104;
корпус для системы отопления;
различного рода датчики: тормозной жидкости, системы охлаждения и т.п.;
колодки;
множество клемм;
конечно, само собой разумеется, изолента.

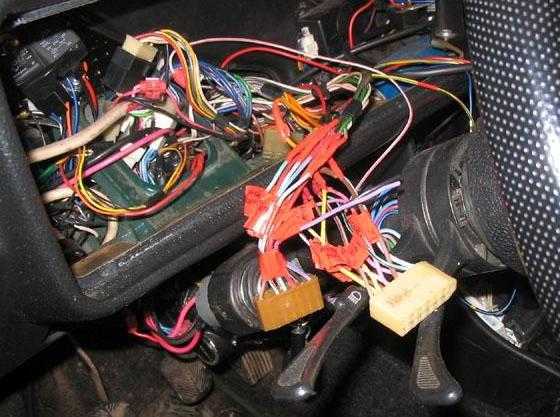

Практический взгляд на проведение замены проводки

Замена проводки на Ваз 2110

Итак, детализированный пошаговый алгоритм проведения замены проводки:

вначале необходимо выполнить демонтаж передней части салона;
затем можно заняться должной степенью изоляции, если существует на то желание;
после чего, нужно особое внимание уделить переключателю фар передней группы;
стеклоочиститель(см.Замена стеклоочистителей ваз 2110 собственными силами) функционирует за счёт собственного мини-мотора, проводку которого необходимо проверить на предмет исправности, так как очень часто она просто закисляется;
разобраться со всеми отопительными режимами;
подключение всех электронных устройств необходимо осуществлять строго последовательно, путём увеличения количества подключенных проводов.

теперь пришло время заняться блоками предохранителей, а точнее их установкой;
большинство проводов превышают необходимую длину, поэтому просто не вписываются в отведённое пространство;
кронштейн является наиболее рациональным решением проблемы, он позволит успешно выполнить замену предохранителей на новые;
с установкой нового предохранителя изменится положение индикаторной лампочки переднего света, а также аварийной;
отопитель также придётся затронуть: вначале необходимо снять старый радиатор, а затем разобрать его, чтобы представилась возможность выполнить замену вентилятора;
сборка осуществляется строго в обратной последовательности.

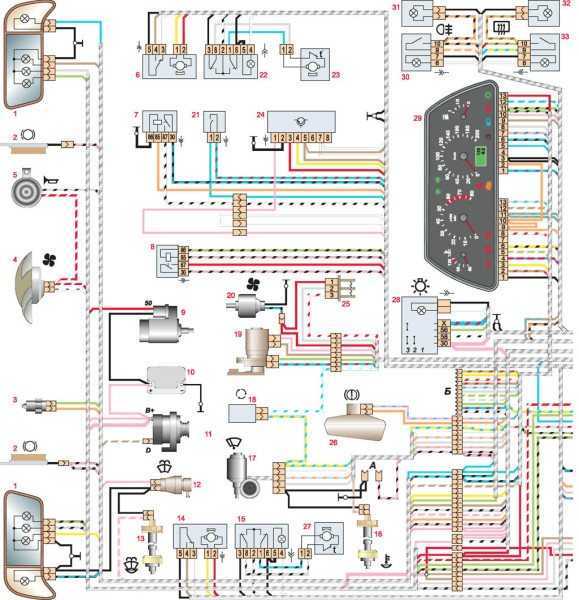

Схема электрооборудования на Ваз 2110

Идеи для тюнинга или доработки

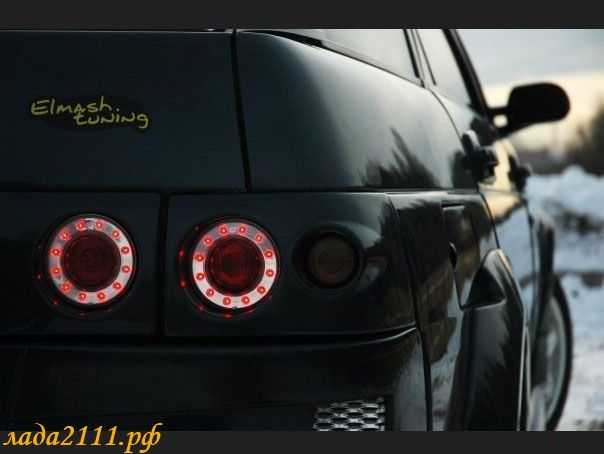

И напоследок несколько идей тюнинга. Одна из них – включение обычных сверхъярких светодиодов в цилиндрический корпус. Приведенные ниже фотографии достаточно хорошо раскрывают идею и особых пояснений не требуют. Прелесть такой модернизации – полная свобода действий и абсолютно новые решения, не имеющие на дороге «двойников».

Алгоритм тюнинга задних фонарей при помощи светодиодов

Возможный результат работы

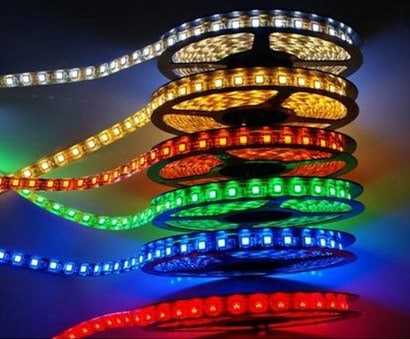

Вместо отдельных светодиодов можно использовать многоцветную светодиодную ленту.

В магазине можно найти ленту любых цветов

Из нее, конечно, не «вылепишь» что угодно, но зато не придется собирать сложную схему с гасящими резисторами и возиться с соединением светодиодиков. Отрезал нужный кусочек, и он готов для подключения к бортовой сети.

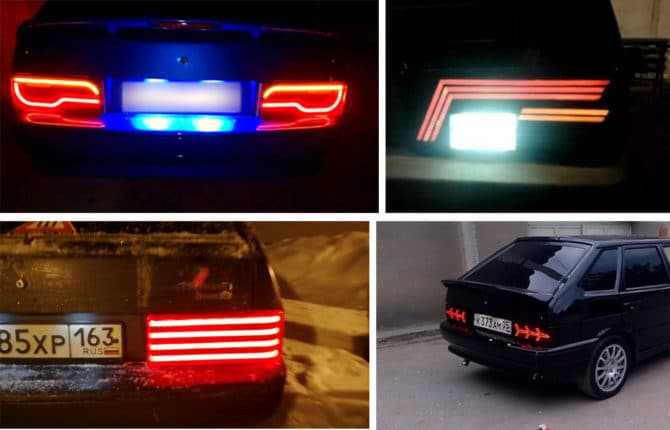

Тюнинг фонарей светодиодной лентой

Ну и конечно, светодидные модули.

Тюнинг светодиодными модулями

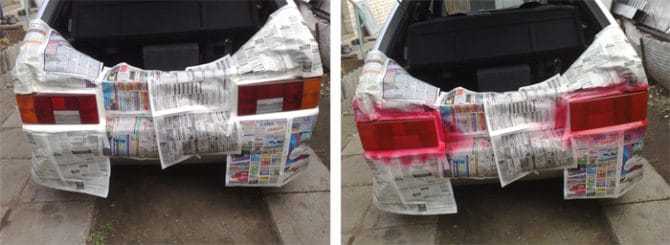

Теперь тонировка. Проще всего это сделать при помощи тонировочной краски. Заклеиваем “зад” автомобиля газетой и малярным скотчем. Тонируем, соблюдая инструкцию, нанесенную на баллон.

Тонирование задних фонарей ВАЗ 2114

Ждем, пока краска высохнет, при необходимости наносим еще слой (без фанатизма – фонари должны светить!). Снимаем газету и получаем результат. Очевидно, что тонировать не обязательно красным (красным как раз нежелательно) цветом. Стекла можно просто затемнить.

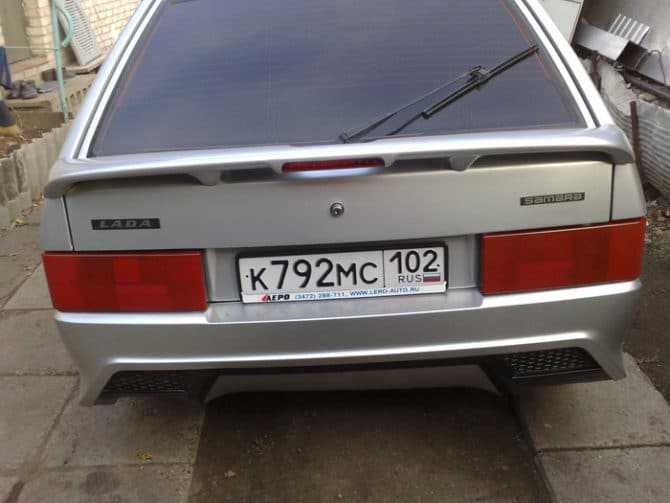

Результат тонировки

Вот вы и познакомились с задними фонарями автомобиля ВАЗ 2114, научились их ремонтировать, менять лампочки и даже рассмотрели несколько идей тюнинга этих световых приборов.

Другие неисправности, влияющие на освещение задних фонарей

Фонари заднего хода могут не гореть ввиду неисправности выключателя. Для устранения неполадок требуется выполнить следующее:

отсоединить разъем;
отвернуть выключатель ключом «на 21»;
снять выключатель и заменить его новым.

Неисправность фонарей машины может быть вызвана неполадками в гидрокорректоре. С его помощью можно изменить угол, под которым наклонены фары (это обусловлено разным уровнем загрузки автомобиля). Состоит гидрокорректор из главного цилиндра, который крепится на приборной панели, исполнительных цилиндров блок-фар и трубок соединения. Он не разбирается и не подлежит ремонту. Следует производить замену детали в сборе. Снятие и установка главного цилиндра гидрокорректора фар происходит поэтапно:

снять рукоятку и накладку цилиндра, поддев его отверткой;
открутить гайку головкой «на 22»;
вынуть гидрокорректор.

Фонарь на багажнике также может потребовать замены. В этом случае нужно:

провод и клемму минусовой аккумуляторной батареи разъединить;
отсоединить задний фонарь от колодки с проводами, открыв крышку багажника;
нажать на детали фиксатора и вынуть держатель с лампами из корпуса фонаря;
открепить фонарь, открутив две гайки;
ослабить три гайки, которыми закреплена декоративная накладка багажной крышки и отвернуть гайку, ближайшую к фонарю;
приподнять накладку и снять фонарь;
устанавливается новый фонарь в порядке, противоположном описанному выше.

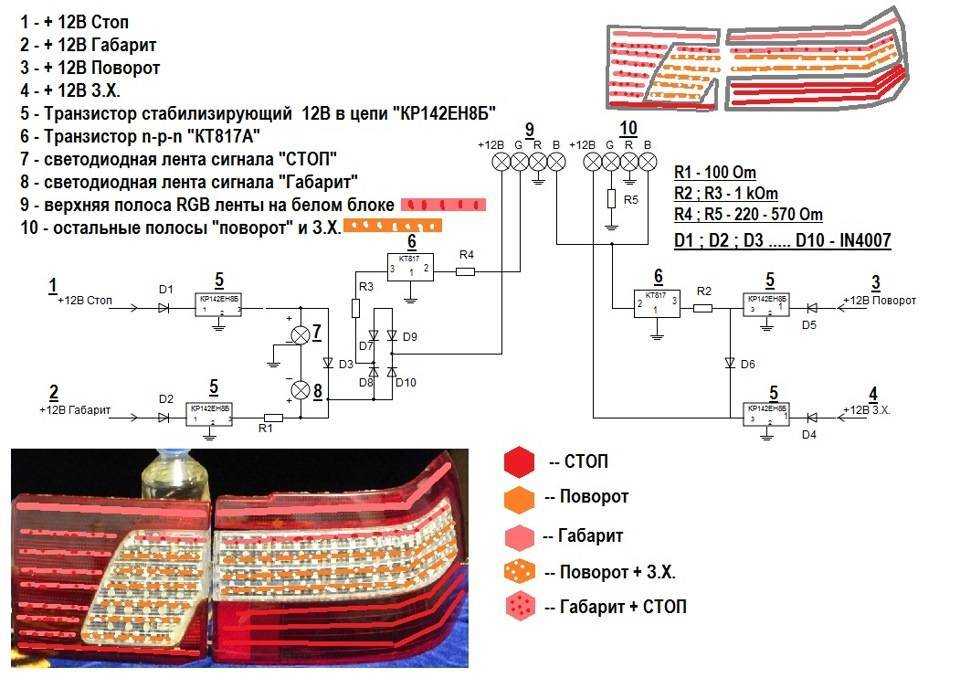

У многих автомобилей семейства ВАЗ, в том числе и ВАЗ 2110, существует проблема, влияющая на безопасность, а также доставляющая много неприятностей водителям. Плата заднего фонаря представляет собой тонкую ленту с токопроводящими дорожками. Приходится менять эту ленту довольно часто, а вместе с ней и перегоревшие лампочки. Можно воспользоваться вариантом вставки железных патронов от ВАЗ 2101. Итак, чтобы осуществить это, необходимо:

снять и разобрать задние фонари, вынув из них плату и саму ленту;
купить одинарные патроны для стопов и габаритов;
приобрести медный провод сечением 2, 5 мм, разъемы, болты М3;
отметить места под патроны и высверлить их, доработав отверстия напильником;
для доработки патронов для габаритов и стоп-сигналов выводы наконечников повернуть на 180 градусов;
патроны с поворотников выкусить совсем;
закрепить патроны к пластику болтами с гайками;
соединить все патроны, проложив плюсы на поворотник, стопы и габариты;
нарастить колодку разъема и установить все на автомобиль.

Стандартная головная оптика автомобиля Ваз 2110

Фары Киржач

Она, как правило, не блещет разнообразием. Из всех известных производителей вазовская линейка ограничивается двумя основными позициями:

Фарами Киржач, которые производит завод Автосвет. Такие фары можно спокойно приобрести за ценовой диапазон 2500-2700 рублей;
Фарами Бош, цена которых значительно ниже.

Стоит заметить, что большинству водителей, в первую очередь, важен ближний свет, который должен быть ярким. Фары Киржач оснащены линзой ближнего света, а для дальнего используется отражатель. Что касается Бош, то они используют отражатели в обоих случаях.

Разница отражателя и линзы

Лампа галогенная на ваз 2110

Она заключается в том, что линза имеет значительно более четкую световую линию. Отражатели напротив, являются зависимыми элементами, хотя и имеют слабую засветку с боковой стороны под ближний свет. Это лучше сказывается на качестве света при пасмурной погоде. Что касается использования фар в ночное время суток, то для того чтобы освещение было максимально продуктивным, большинство экспертов рекомендуют, в первую очередь, правильно отрегулировать фары, а во-вторых, использовать вместо традиционных, галогеновые лампы.

Преимущества галогеновых ламп по сравнению с обычными

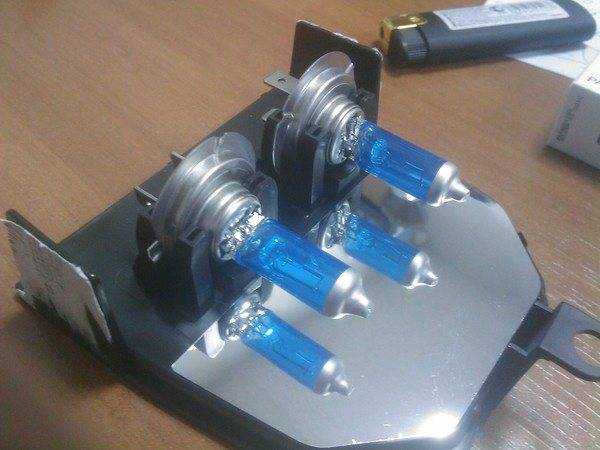

Лампы галогеновые ваз 2110

Давно минули те лета, когда люди отдавали предпочтение традиционным лампам, используемым в фарах. Сегодня галогеновые и ксеноновые лампочки нового поколения практически полностью вытеснило старые образцы и успешно применяются в автопромышленности. Итак:

Галогеновые лампы, в частности, дают возможность водителям отлично видеть ночную дорогу. А это уже огромный плюс, который дает водителю не только комфорт и возможность путешествовать по автострадам в ночное время, но и высокую степень безопасности.
Галогенные лампы для автомобиля представляют собой специальную колбу, состоящую из жаростойкого кварцевого стекла. Колба наполнена смесью газов особого типа, которые еще называют йодистыми или бромистыми. Благодаря таким газам нити накала способны самовосстанавливаться.

Лампы галогеновые на ваз 2110

Галогеновые лампы для автомобиля обладают улучшенной цветопередачей и дают возможность чисто химическим путем получать различные оттенки света.
Благодаря смеси веществ в галогеновых лампах, они значительно увеличивают срок службы ламп, уменьшая степень испарения вольфрама.
В галогеновых лампах используется кварцевое стекло, на которое нанесено специальное фильтрующее вещество, не пропускающее ультрафиолетовые лучи. Именно из-за этого параметра, освещаемые “галогенками” предметы не выгорают.
Галогеновые лампы также предназначены для борьбы с тепловым излучением. Это происходит благодаря дихроичным отражателям, используемым в этих лампах.
В галогеновых лампах можно вручную регулировать яркость освещения. Это делается путем замены отражателя, который может быть разной формы или диаметра.

Виды галогеновых ламп

Лучшие галогеновые лампочки h1 в ваз 2110

Самыми распространенными на сегодняшний день являются следующие виды галогеновых ламп для автомобиля:

Галогеновые лампы линейные, в которых применяется спиральная нить накала и прозрачная кварцевая трубка;
Галогеновые лампы капсульные, которые отличаются малыми размерами и в которых не применяется защитное стекло;
Галогеновые лампы, в которых применяются стеклянные отражатели;
Галогеновые лампы, в которых применяются параболические стеклянные отражатели.

Как улучшить штатные фонари

В принципе, задние фонари ВАЗ 2112 имеют оптимальные светотехнические характеристики, так что улучшать ничего особо и не нужно. Единственно, можно несколько улучшить их внешний вид и сделать более экономичными, заменив лампы накаливания светодиодами. Самый простой (но не самый дешевый) способ изменить внешний вид фонарей – заменить их на более оригинальные. К примеру, на так называемые «клюшки».

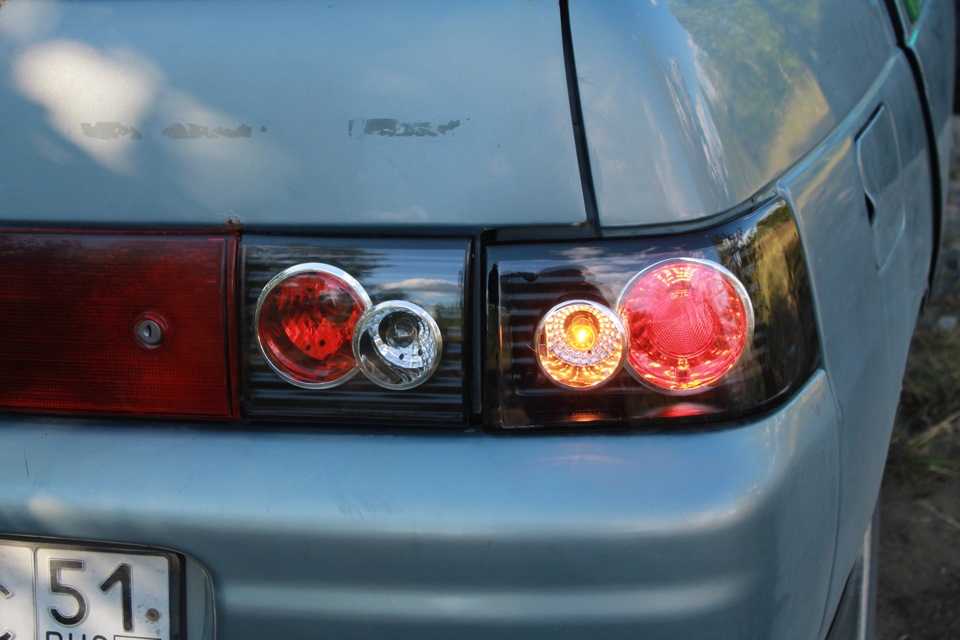

Задние фонари-клюшки выглядят куда презентабельнее штатных

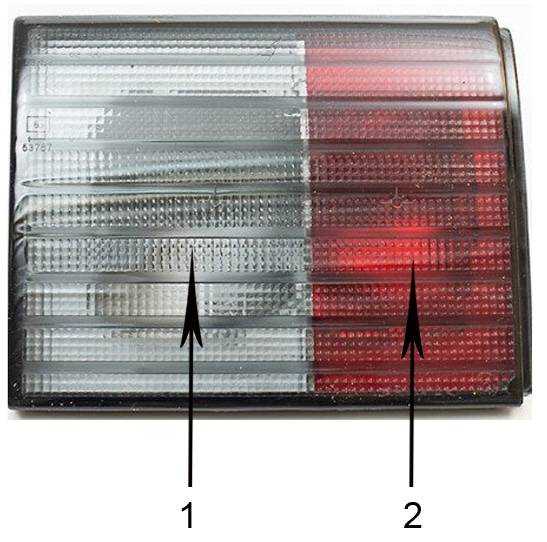

Задний фонарь

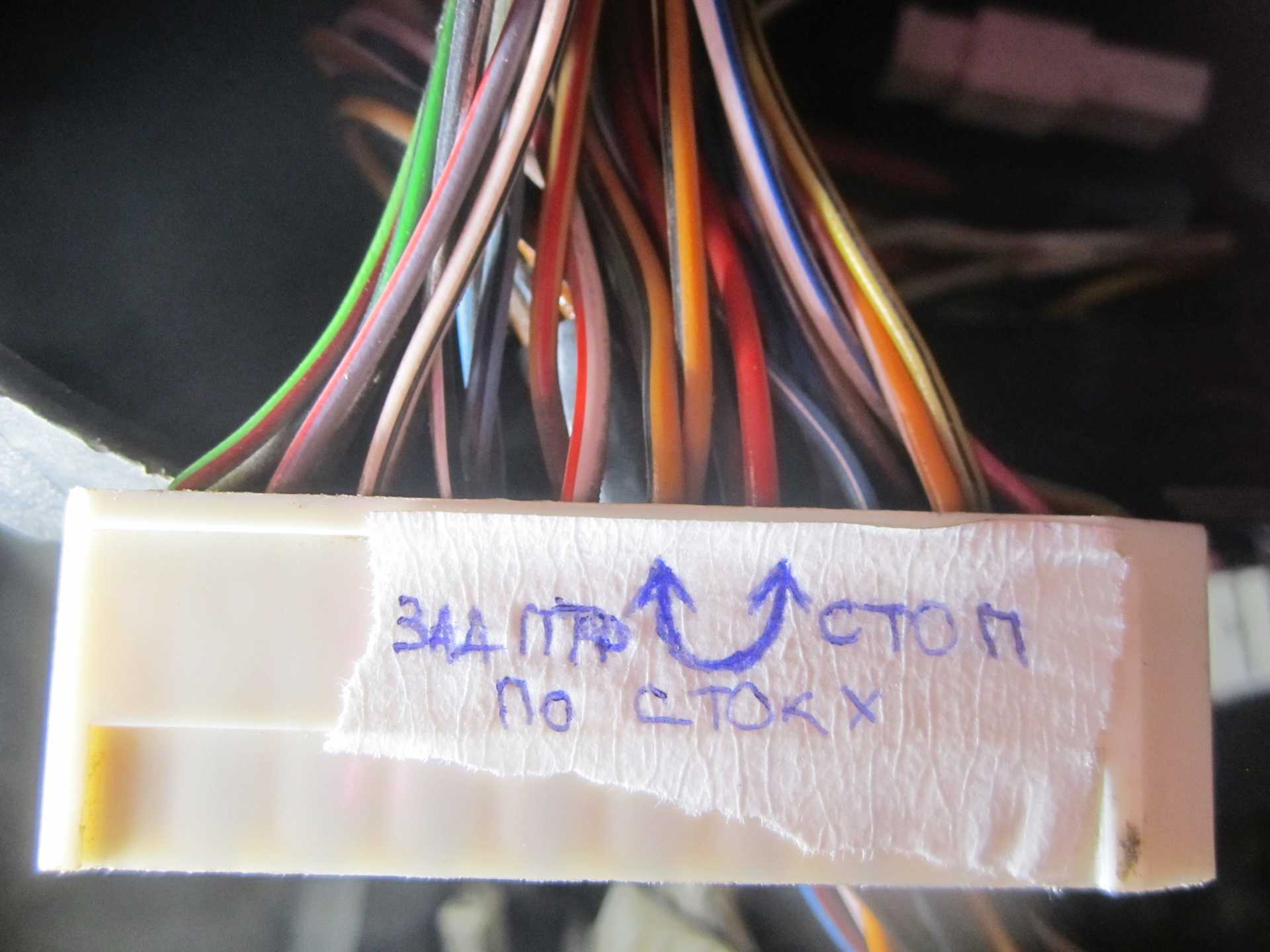

Задний фонарь, отвечающий за стоп-сигнал и задний ход, снимается элементарно. Открываем дверь багажника, отсоединяем от фонаря колодку питания.

Снятие колодки питания с заднего фонаря ВАЗ 2112

Сжимаем фиксаторы и снимаем панель с платой и лампами.

Снятие панели фонаря

Ключом на 8 отворачиваем 2 гайки, которыми крепится прибор.

Гайки крепления заднего фонаря

Ослабляем 3 гайки крепления декоративной светоотражающей накладки, а четвертую, расположенную ближе к снимаемому фонарю, отворачиваем совсем.

Частичный демонтаж декоративной накладки

Приподнимаем накладку и вынимаем фонарь.

Теперь задний фонарь можно снять

Угловой фонарь

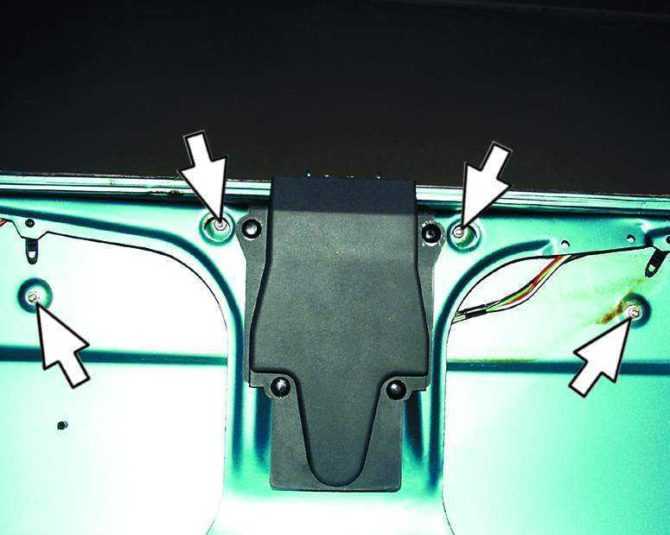

Открываем дверь багажника и отворачиваем четыре винта крепления обивки багажника ближе к снимаемому фонарю – два снизу, два сбоку.

Частичный демонтаж обивки багажника

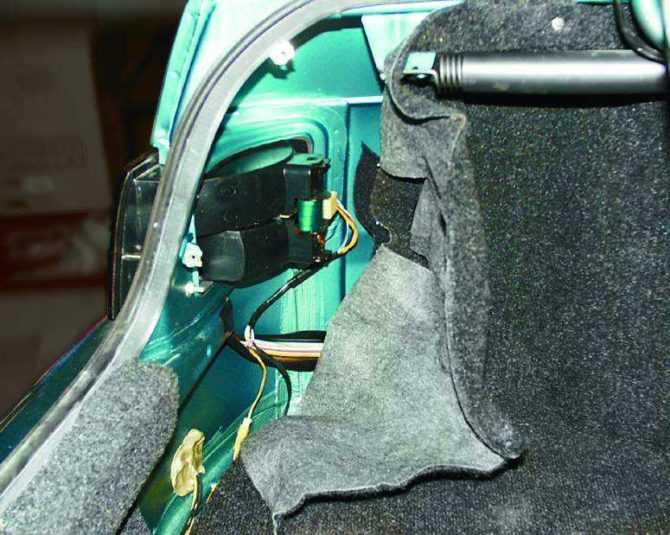

Отгибаем обивку и видим заднюю часть фонаря.

Угловой фонарь ВАЗ 2112 находится за обивкой

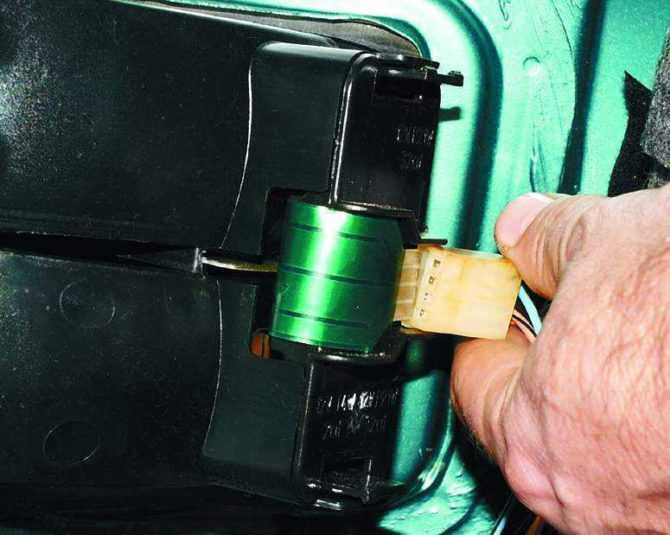

Снимаем с прибора колодку питания.

Снятие колодки питания

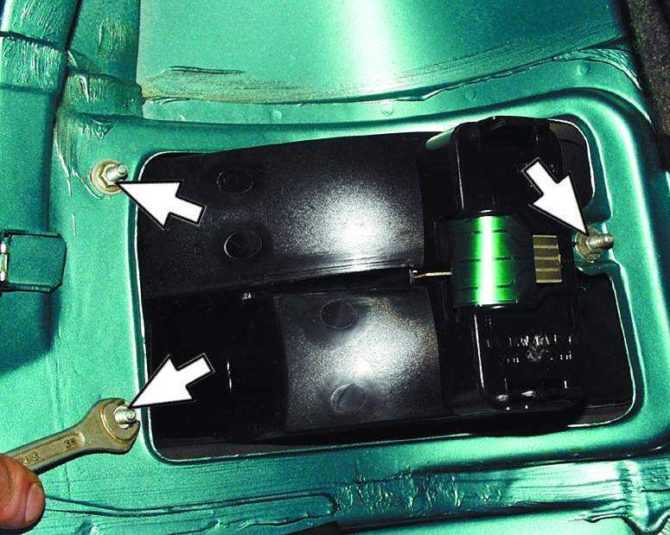

Торцевым ключом на 8 отворачиваем три гайки крепления светового прибора.

Эти гайки фиксируют задний фонарь

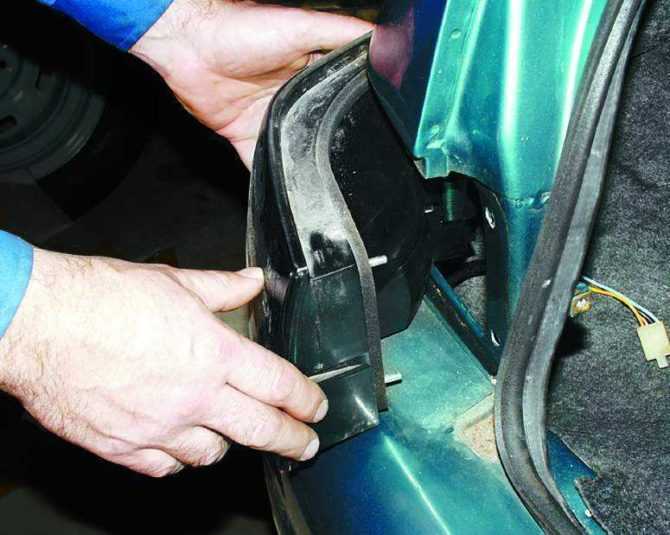

Выдвигаем прибор назад по ходу движения автомобиля и вынимаем его из кузова.

Снятие углового фонаря ВАЗ 2112

Как разобрать

К сожалению, задние фонари ВАЗ 2112 выполнены неразборными, поэтому придется не разбирать, а ломать, но так, чтобы потом можно было починить. Сделать это можно двумя способами: распилить корпус или разрезать раскаленным ножом. В первом случае удобно воспользоваться циркулярными насадками на дрель. Если насадок нет и покупать их неохота, то можно воспользоваться обломком обычного ножовочного полотна по металлу.

Разрезание фонаря циркулярной насадкой

Для реализации второго способа понадобится нож и газовая плита. Нагреваем нож и прорезаем фонарь по периметру. После снятия стекла все оплавленные места зачищаем напильником. Варварство, конечно, зато работает.

Разборка заднего светового прибора при помощи раскаленного ножа

Собрать фонарь проще – достаточно соединить половинки и залить клеем, к примеру, «Моментом» или аналогичным. Для того чтобы фонарь не развалился, пока клей сохнет, предварительно части можно прихватить паяльником в нескольких точках.

Сборка заднего светового прибора ВАЗ 2112
