Как правильно установить и подключить ксенон в противотуманки?

Если ксеноновые источники света были установлены в головные фары, целесообразно их поставить и в ПТФ. Это позволит не портить эстетичный вид машины.

Меры предосторожности при установке и подключении

Нюансы, которые надо соблюдать при монтаже газоразрядных устройств в противотуманки:

1. Если в процессе выполнения задачи на источниках света появились повреждения, надо прекратить работу. Это касается и дефектов проводки, а также блоков розжига.
2. Перед выполнением задачи автовладелец должен вымыть руки, высушить их и обезжирить. В противном случае можно повредить лампочки и удариться током.
3. При подключении нельзя долго смотреть на источники света без очков.
4. Места соединений полностью изолируются посредством термоусадочных трубок или изоленты. В противном случае на проводку может попасть влага, а это приведет к замыканию либо возгоранию.
5. Перед выполнением монтажа колбы источников света рекомендуется обезжирить.

Алгоритм действий по установке ксеноновых ламп

В ПТФ необходимо устанавливать устройства, рассчитанные на 4300К или 5000К, этот вариант более эффективен в туман и при езде по влажной дороге:

1. Противотуманные фонари обычно располагаются под головной оптикой. Поэтому для их установки может потребоваться демонтаж бампера. Иногда достаточно выкрутить винты, фиксирующие арки передних колес.
2. После того, как будет получен доступ к задней части ПТФ, выполняется отключение оптики от электроцепи питания. Производится демонтаж старых источников света и установка новых, газоразрядных.
3. Выполняется качественная фиксация устройств. В процессе езды на них могут воздействовать вибрации, поэтому лампочки должны быть надежно закреплены. Иначе это приведет к их поломке.
4. Устанавливаются блоки розжига. Оптимальным вариантом будет их размещение в моторном отсеке либо под передним бампером. Надо найти свободное пространство для монтажа. Рекомендуется выбрать защищенное место, где на блок не будет воздействовать влага и агрессивная внешняя среда. Фиксация устройств осуществляется посредством хомутов либо скотча. Если в комплектацию входят специальные крепления, то используются они.

Пользователь Сергей М показал на примере Лады Приоры процедуру установки ксеноновых источников света в противотуманные фонари.

Инструкция по подключению ксенона

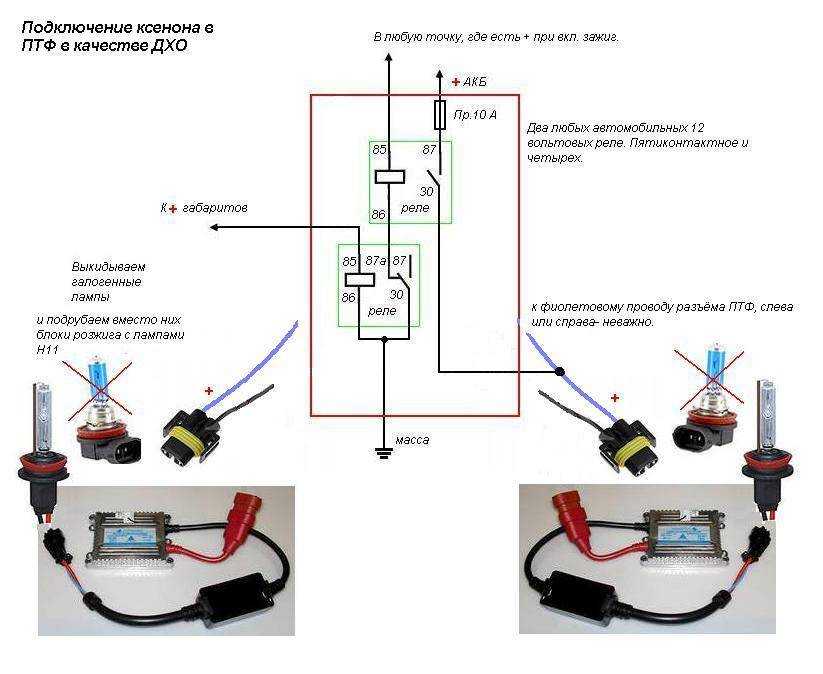

Подключаться газоразрядные лампы в ПТФ будут аналогично, как и в случае с головным освещением. Источники света посредством проводников соединяются с питанием электроцепи противотуманных фонарей, а затем с блоками розжига.

Правила настройки ксеноновых фар

Процедура регулировки светового потока выполняется так:

Транспортное средство ставится передней частью к стене, перпендикулярно ей. Это может быть гараж или другое здание. Расстояние между поверхностью и бампером будет минимальным.
Используя фломастер либо мел, на стене обозначается центральная часть каждого из осветительных приборов. Также отмечается центр машины

Важно, чтобы метки были перпендикулярны в соответствии с нижней частью стены.
Затем автомобиль откатывается примерно на 7-8 метров.
Включается оптика. Через центр осветительного пучка проводится горизонтальная прямая, для этого используется мел.
Затем делается еще один отрезок. Он выполняется параллельно предыдущему, только ниже его на 7,62 см.
После производится активация головного освещения машины

Используя регулировочные винты, делается настройка осветительного потока. надо выбрать лучшее положение светового пучка. В идеале его верхняя часть будет соприкасаться с нижним горизонтальным отрезком.

Он выполняется параллельно предыдущему, только ниже его на 7,62 см.
После производится активация головного освещения машины. Используя регулировочные винты, делается настройка осветительного потока. надо выбрать лучшее положение светового пучка. В идеале его верхняя часть будет соприкасаться с нижним горизонтальным отрезком.

Инструкция по установке ксенона

Процесс установки ксенона своими руками, вместо штатного освещения автомобиля, упрощается год от года. И если раньше для этого приходилось в значительной мере менять проводку в машине, использовать специальные переходные кольца и другие приспособления, то сегодня достаточно принять решение относительно 2-х пунктов:

1. Тип лампы – это может быть ксенон или биксенон;
2. Тип цоколя – для упрощения установки, ксеноновые лампы нужно покупать с тем же цоколем, что и штатные галогенные, установленные в машине с завода.

В некоторых автомобилях оптика сконструирована таким образом, что лампочки дальнего и ближнего света разъединены. В таком случае установка биксенона невозможна – только ксенон. В остальных случаях можно поставить биксенон, и тогда переключение с ближнего на дальний свет будет происходить в одной лампе.

Комплект ксенона для установки на авто обязательно включает в себя следующие компоненты:

• Блоки розжига – 2 шт.;
• Ксеноновые лампы – 2 шт.;
• Крепеж (необходим для проведения установки);
• Комплект проводов;
• Инструкция по установке и подключению.

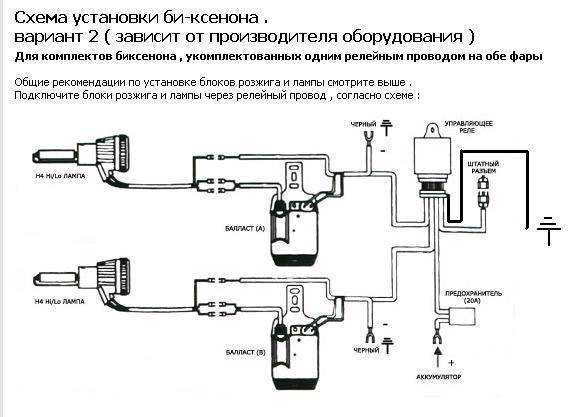

Типовая схема подключения ксенона (биксенона)

Для успешного проведения работ по установке ксенона своими руками достаточно будет следовать инструкции, которая прилагается к каждому комплекту. Главное – строго соблюдать последовательность действий, описанную в инструкции, и технику безопасности.

Ниже мы приводим пошаговое руководство по установке и подключению ксенона, составленное нашими специалистами. А подробную видео-инструкцию смотрите в конце этой статьи.

И так, очередность выполняемых действий при установке ксенона будет следующей:

1. Извлечение старой лампы. Чтобы установить «ксенонки», нужно из фар сперва извлечь старые галогенные лампы. Для этого снимите пластиковый защитный колпачок, закрывающий цоколь с обратной стороны фары, и, отжав металлический зажим, извлеките прежнюю лампочку из гнезда.
2. Установка ксеноновой лампы. На место старой, в фару необходимо установить новую ксеноновую лампу (предварительно извлеченную из транспортной упаковки) и зафиксировать ее пружинным зажимом.
3. Соединение контактов. Соблюдая правильную полярность, соедините контакты питания от прежней лампы с клеммами от новой. Места соединения проводов тщательно заизолируйте изолентой или термоусадочной трубкой.
4. Прокладка проводов. Как правило, защитные колпачки, закрывающие цоколи лампочек с обратной стороны фары, не имеют никаких отверстий. Для прокладки проводов в каждом колпачке нужно строительным ножом, или другим удобным инструментом, вырезать аккуратное отверстие под резиновое уплотнительное кольцо от проводов, входящих в комплект ксенона (смотрите на видео ниже). После этого провода протягивают в получившееся отверстие, аккуратно укладываются в фаре и закрываются колпачком. Примечание. Если вы все сделали правильно, то, в результате выполнения предыдущих шагов, у вас в фаре должна стоять ксеноновая лампочка, закрытая защитным колпаком, из которого должны выходить два жгута проводов для питания блока розжига и ксеноновой лампы.
5. Подключение ксенона. На этом шаге нужно всего лишь подключить провода, выходящие из фары, к блоку розжига ксенона. Перепутать полярность или вставить штекеры не в свои гнезда практически невозможно, так как все провода обозначены соответствующими цветами, а гнезда имеют специальную защиту.
6. Установка блока розжига. Блок розжига ксенона закрепляется под капотом. Однако есть места, где его расположение может принести массу неприятностей. Во избежание этого не рекомендуется устанавливать блоки там, куда легко просачивается вода, а также возле двигателя. Кроме этого, провода не должны быть сильно натянуты.

Эти операции выполняются на обеих фарах: как на левой, так и на правой.

Установка на автомобиль своими руками

С биксеноном разобрались, попробуем установить его на свой автомобиль вместо штатной галогенки H4. Для апгрейда фар нам понадобятся:

1. 2 биксенона H4.
2. 2 блока розжига для биксенона.
3. 2 штыревых колодки H4.
4. 2 диода или автомобильных пятиконтактных реле (зависит от выбранной схемы).

Диоды должны выдерживать обратное напряжение не ниже 25 В и ток не менее 10 А. Подойдут, к примеру, 10A10, 1N4007, 1N5408, IN5822. Реле должны иметь группу контактов на переключение. Подойдет, к примеру, такое:

Монтаж

Прежде всего лампу биксенон нужно установить в фару. Здесь нет ничего сложного, ведь она по размеру посадочного места и ключам тоже H4. Вынимаем галогенную, вставляем биксенон. Но тут есть несколько нюансов, которые необходимо учесть:

• убеждаемся, что установленная лампа не касается внутренних элементов фары, поскольку размеры ксеноновых ламп все же больше галогенных плюс экран;
• если в фаре на стекле есть штатный колпак-отражатель, то на биксеноне этот колпак нужно снять (он съемный). На фото ниже я пометил его стрелкой.

Стандартные схемы подключения

Ниже я приведу две простые схемы подключения биксенона, а какую выбрать для себя – решай сам.

С диодом

Схема довольно простая, и ее сможет собрать практически каждый, имеющий базовые знания электрики.

С электромагнитным реле

Эта схема чуть сложнее, вместо диода лампа подключается через реле. Собрать ее сможет тот, кто умеет держать в руках паяльник и читать схемы. В общем, автолюбитель-радиотехник (можно начинающий). Тем не менее я рекомендовал бы ее – она и надежнее, и «правильнее».

Принцип работы и свойства ксеноновых ламп

В основе работы ксеноновой лампы лежит свечение инертного газа (ксенона) под воздействием электрической дуги. В стеклянной колбе под большим давлением закачан инертный газ. При помощи высоковольтных импульсов напряжения (около 25 кВ) создается электрическая дуга. Для розжига таких ламп требуется специальный высоковольтный блок.

Оптимальная цветовая температура во время свечения достигает 4300 К, что сопоставимо с параметрами солнечного излучения (5000 К). Галогенки значительно уступают по этой характеристике (2800 К) газоразрядным конкурентам. Яркость свечения при этом составляет 3200 Лм у ксенона и 1450 Лм у галогенки.

Для установки ксенона в противотуманки лучше всего подходят ксеноновые лампы SHO-ME с цоколем H11.

Плюсы и минусы ксенона

Ксеноновые лампы обладают рядом преимуществ. Среди основных достоинств ламп с ксеноном следует отметить:

• долгий срок эксплуатации, который составляет около 3 лет,
• большой показатель освещенности и высокая яркость ламп,
• низкая температура нагрева, благодаря чему стекло ламп не лопается при попадании на него воды,
• привлекательный внешний вид,
• низкое потребление электроэнергии.

Из недостатков ксенона необходимо указать на:

• сложную установку,
• необходимость замены второй лампы при выходе из строя первой,
• постоянный контроль регулировки фар (например, в Европе запрещено использовать ксеноновый свет без автоматического корректора фар).

Ответственность

Отвечая на данный вопрос, хочется отметить следующее: так уж сложилось в России, что бремя доказывания вины больше не лежит на сотрудниках ГИБДД в случае обращения для разрешения спорной ситуации в суд. Отныне именно Вам придется доказывать свою невиновность, суды, как правило, мало разбираются во всех тонкостях данного вопроса и в большинстве случаев принимают сторону сотрудников ГИБДД.

И так, какой же штраф за ксенон в 2022 году? И лишают ли прав за ксенон? Нелегально установленный ксенон относится к неисправностям, при которых запрещена эксплуатация транспортного средства.

На световых приборах отсутствуют рассеиватели либо используются рассеиватели и лампы, не соответствующие типу данного светового прибора.

Пункт 3.4 Главы 3 Перечня неисправностей

Управление автомобилем с самовольно установленными ксеноновыми лампами в фарах, не предназначенных для их установки, влечет лишение права управления автомобилем на срок от шести месяцев до года с конфискацией этих ламп и приспособлений для их эксплуатации (ч. 3 ст. 12.5 КоАП РФ). Вот так вот, а штрафа-то и нет – идет сразу лишение прав за ксенон.

Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, (в ред. Федерального закона от 24.07.2007 N 210-ФЗ) влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений. (часть 3 введена Федеральным законом от 22.07.2005 N 120-ФЗ)

Часть 3 статьи 12.5 КоАП РФ

Приспособления для эксплуатации ксеноновых ламп – это устройства, предназначенные для обеспечения их работоспособности (блоки розжига и иное оборудование, непосредственно обслуживающее работу ксеноновых ламп).

Если вы решите установить на передней части своего транспортного средства световые приборы, имеющие красный свет или же световозвращающие приспособления аналогичного света, то приготовьтесь оплатить крупный штраф.

Установка на передней части транспортного средства световых приборов с огнями красного цвета или световозвращающих приспособлений красного цвета, а равно световых приборов, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, (в ред. Федерального закона от 24.07.2007 N 210-ФЗ) влечет наложение административного штрафа на граждан в размере трех тысяч рублей с конфискацией указанных приборов и приспособлений; на должностных лиц, ответственных за эксплуатацию транспортных средств, – от пятнадцати тысяч до двадцати тысяч рублей с конфискацией указанных приборов и приспособлений; на юридических лиц – от четырехсот тысяч до пятисот тысяч рублей с конфискацией указанных приборов и приспособлений. (в ред. Федеральных законов от 22.06.2007 N 116-ФЗ, от 23.07.2013 N 196-ФЗ)

Часть 1 статьи 12.4 КоАП РФ

Многие называют это “законом о ксеноне”, но это неверно. Так называют лишь свод правил, которые устанавливают ответственность за использование неправомерного (колхозного) ксенона.

Юридическая консультация Получите квалифицированную помощь прямо сейчас! Наши адвокаты проконсультируют вас по любым вопросам вне очереди!

Получить консультацию

Установка ксенона в противотуманные фары (ПТФ)

Ксенон в противотуманки устанавливается аналогичным образом, как и в фары, только там все еще легче и быстрее. Главное после того, как появился ксенон в ПТФ немного приопустить световой поток противотуманных фар вниз, чтобы опять же не слепить водителей встречного потока. Требования к установке ксенона в противотуманки следующие: в фарах должны быть установлены линзы, на фарах должна иметься маркировка в виде буквы «D», которая обозначает, что в фарах для освещения могут применяться ксеноновые лампы (буква «Н» обозначает, что в в фарах могут применяться только галогенные лампы).

Что будет, если установить ксенон в фары не предусмотренные для этого?

А как сами думаете? Во-первых, с вероятностью 99% Вы будете слепить водителей встречных автомобилей, а во-вторых (что хуже для Вас) в случае остановки инспекторами ДПС Вы можете лишиться прав на срок от 6 месяцев до 1 года с конфискацией приборов и приспособлений. Так что решать Вам, устанавливать ксенон по всем правилам или ездить и слепить каждого встречного. Кстати человечество не стоит на месте и сейчас уже люди ставят ксеноновые лампы не только в фары и ПТФ, но и в задний ход, здесь, конечно, не нужны никакие линзы и разрешения, думаю, что никто за это Вас трогать не будет, тем более, что парковаться в темное время суток, после установки ксенона в задний ход, будет сплошным удовольствием. В заключении хотелось бы сказать, что установка ксенона это не сложная операция, которая под силу каждому. Главное, если уж Вы решились его установить, то сделайте это грамотно и не экономьте, тем более, что на автомобильном рынке сейчас чего только нет и выбор всего просто огромный по разной цене и от разных производителей. Если Вы хотите побольше узнать о свете от ксеноновых и галогенных лампах, посмотрите следующее видео:

Ксеноновые лампы для автомобильных фар работают по иному принципу, нежели обычные галогеновые. В них отсутствует нить накала. Свечение возникает не вследствие её нагрева, а за счёт горения электрической дуги. Для её возникновения необходимо изменить характеристики напряжения бортовой сети автомобиля, поэтому схема подключения ксенона предполагает внесение некоторых изменений в штатную проводку автомобиля.

Инертный газ, которым под высоким давление (около 25 АТМ) наполнена колба лампы, предотвращает выгорание её электродов. Благодаря чему срок службы осветительного прибора увеличивается до 3000 часов (против 600 часов у «галогенки»). Электрическая дуга также обеспечивает более высокую интенсивность светового потока, чем свечение нагретой спирали. В силу этих двух преимуществ некоторые автолюбители заинтересованы в замене ксеноновыми лампами обычных галогеновых.

Подготовка к самостоятельной установке и подключению ксенона в авто

Произвести замену стандартных лампочек и самостоятельно установить ксенон сможет каждый водитель. При выполнении монтажа главное — руководствоваться рекомендациями производителя и следовать схеме.

Чтобы не испортить лампочки, колбу источника освещения трогать пальцами нельзя.

Если это произойдет, то поверхность с отпечатком надо обработать чистой ветошью со спиртом. Перед выполнением задачи обязательно отключается аккумуляторная батарея. При запуске газоразрядные источники света выдают 23 тысячи вольт напряжения, это будет смертельно для человека.

Что может потребоваться для подключения?

Чтобы быстро поставить газоразрядные источники освещения, понадобится:

• комплект ламп;
• канцелярский нож либо ножницы;
• отвертка с крестовым наконечником;
• пластиковые хомуты;
• дрель с фрезой на 25 мм;
• комплект гаечных ключей.

Схема установки ксенона

Схема установки через реле с питанием от АКБ

Процесс монтажа и подключения осуществляется так:

Сначала производится снятие старых источников освещения, вместо них устанавливаются новые. Для выполнения задачи делается демонтаж пластиковой защитной крышки, установленной на оптических приборах. От галогенок или ламп накаливания отключается электропроводка. Для снятия устройства может потребоваться отсоединение специального фиксатора или зажима

Газоразрядная лампочка осторожно извлекается из защитной колбы и монтируется в отверстие на фонаре. Если для крепления используется специальный зажим, то его надо зафиксировать

При наличии пружинки электроцепь от газоразрядных ламп необходимо протянуть через этот элемент. После проводка выводится через заглушку в моторный отсек. Провести электроцепь рядом с АКБ будет проблематично. Батарея обычно загораживает доступ к фонарю, поэтому ее придется демонтировать. После того, как источники освещения будут установлены, выполняется соединение их контактных элементов к блоку розжига. Затем надо сделать специальные отверстия в заглушках оптических устройств, через них будет прокладываться линия питания. В случае, когда защитный кожух выполнен из резины, для укладки надо воспользоваться ножницами. Если заглушка сделана из металла, то для протяжки через нее провода придется просверлить отверстие. Для этого используется фреза, лучше всего подойдет деталь на 2,5 см. После выполнения этой задачи подбирается место для установки устройства розжига. Оно будет располагаться рядом с оптическими приборами
Важно, чтобы электроцепь питания была не внатяжку. При установке блока розжига рекомендуется подобрать место, где устройство не будет подвержено воздействию высоких температур, влаги, а также грязи
Сами по себе эти приборы обычно загерметизированы, но лучше учесть это правило. Если такого места под капотом нет, то устройство надо обмотать скотчем либо изолентой, это позволит частично увеличить его безопасность. Фиксация блока осуществляется посредством пластиковых хомутов либо скотча.

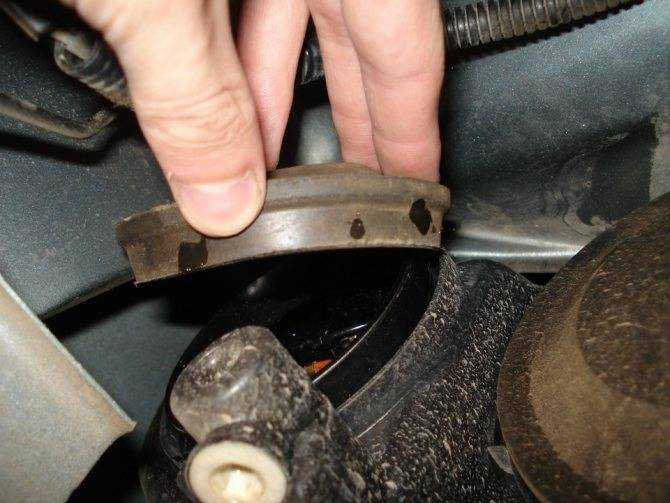

Демонтаж старой лампочки из фары

Подключение контактов к ксеноновой лампе

Проделывание отверстия для прокладки проводов

Установка и подключение блока розжига

Схема подключения ксенона

Подробнее о том, как подключить ксенон:

1. Выполняется соединение источников освещения с блоком розжига. Каждая электроцепь имеет определенную цветовую маркировку, подробная информация о подсоединении указана в схеме.
2. Затем сам блок соединяется со штатной системой проводки. Чтобы выполнить эту задачу, одна линия от устройства идет к колодке, где был подключен старый источник света.
3. Аналогичным образом выполняется подключение второго фонаря. Сначала он соединяется с блоком розжига, а затем с электропроводкой машины.
4. Фиксация электроцепей осуществляется посредством пластиковых хомутов. Если отрезок провода будет большой, рекомендуется его скрутить в кольцо.

Схема подсоединения ксенона к штатной проводке

Устанавливаем ксенон своими руками

Не стоит пренебрегать техникой безопасности при установке ксенона, так как можно не только испортить оборудование, но и сильно покалечиться. Поэтому следите за тем, чтобы ваши руки были сухими и незамасленными.

Также запрещается касаться руками колбы ксеноновой лампы. В случае контакта с ней необходимо обезжирить поверхность с помощью спирта.

Перед началом установки обязательно отсоедините плюсовую клемму аккумулятора. Нужно также помнить о том, что ксенон в момент запуска дает напряжение 23 тысячи вольт!

После того, как вы убедились в безопасности процесса можно приступать непосредственно к установке. Первым делом снимем старые галогенные лампы и заменим их лампами ксенона. Для этого необходимо снять защитную крышку с фар.

Отключаем контактные провода от лампы и вытаскиваем ее.

Для того, чтобы безопасно извлечь лампочку в некоторых автомобилях необходимо отжать пружинку, которая ее фиксирует.

Новую ксеноновую лампу аккуратно извлекаем из защитной колбы и вставляем в отверстие. Помните о том, что касаться колбы руками нельзя. Если у вас была пружинка, которая фиксировала галогенную лампу, то ее необходимо примять. Дело в том, что провода от ксеноновых ламп необходимо будет протянуть сквозь нее и затем вывести через заглушку в подкапотное пространство.

Со стороны аккумулятора сделать это будет немного сложнее, так как он будет частично загораживать доступ к фаре. Поэтому его лучше снять. После установки лампочек подсоединяем к ним клеммы от блока розжига.

Следующим шагом будет проделка отверстий в заглушках фар для протяжки проводов. Есть два типа заглушек — резиновые и металлические. В резиновых отверстие вырезаем ножницами, в металлических придется сверлить.

Для сверления лучше использовать фрезу. Оптимальный диаметр отверстия — примерно 25 мм.

Этап установки лампочек был наиболее сложным и трудоемким. Далее необходимо выбрать место для установки блока розжига. Оно должно находится в непосредственной близости к фарам, чтобы провода проходили не в натяжку.

Лучше выбрать место, которое защищено от влаги, загрязнений и нагрева. Вообще-то качественные блоки розжига должны быть герметичными, но некоторые производители мало об этом заботятся. Если все-таки не удается подобрать защищенное место, то просто обмотайте блок изолентой или скотчем. Это повысит его безопасность, хоть и частично. Сам блок розжига можно закрепить с помощью хомутов, двустороннего скотча или прикрепить винтами.

Далее соединяем провода от блока розжига и от ксеноновых ламп. Здесь у каждого провода свой цвет, так что перепутать будет сложно. Также нужно подключить блок розжига к штатной электронной системе. Для этого проводим еще один провод от блока розжига до того разъема, куда подключалась галогенная лампочка.

Повторяем процедуру со второй фарой, процесс аналогичен — устанавливаем ксеноновые лампы, блок розжига и соединяем провода. Всю проводку закрепляем хомутами, чтобы не болталась. Лишний провод скручиваем в кольцо.

Правильность подключения лучше проверить по схеме, которая обязательно будет в инструкции. Также вы можете воспользоваться этой схемой подключения ксенона:

Некоторые трудности возникают при установке ксенона своими руками на автомобили с бортовыми компьютерами. Если ксенон неправильно функционирует при розжиге или во время свечения рекомендуется установить реле напряжения. Оно будет стабилизировать нагрузку на проводку в тот момент, когда фары разгораются.

В этом видео рассказывается, как установить лампы ксенона своими руками. Лампы производства компании IL-Trade, цветовая температура 4300К с цоколем Н7.

Что такое биксенон?

Биксеноновая лампа белого света с небольшим желтоватым оттенком

Заметим, что если лампа закрыта линзой, то система выглядит, как один герметичный модуль (билинза). Если же линз нет, конструкцию называют «биксеноновой лампой».

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

1. отключение разъёма ДХО, поворотника,
2. отсоединение колодки от клемм основной лампы,
3. а также извлечение гидрокорректора.
4. Крепёжные винты откручивают на последнем этапе.

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

1. Коробку закрывают;
2. Включают фен (используйте минимальную мощность);
3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Осталось только убрать лишний герметик

«Старый» герметик, нанесённый по краю отражателя, будет препятствовать сборке. Остатки герметика нужно удалить. И сделать это лучше, пока он не остыл.

Видео снятия стекла с блок-фары + советы профессионала

https://youtube.com/watch?v=iQIdE9YcggY

Доработка отражателя под билинзы

https://youtube.com/watch?v=g3aI9u2Wbks

Штатная лампа H4 крепится к фаре проволочной скобой. Для того, чтобы установить билинзу, скобу в любом случае удаляют. Это же относится ко всей металлической оснастке. А выступы, расположенные на тыльной стороне отражателя, срезают или отламывают:

Дальше, взяв обычное или перовое сверло, в пластике делают отверстие, диаметр которого равен 25 мм. Местоположение этого отверстия надо подобрать точно – в него пойдёт кабель электрического привода.

Добавочное отверстие готово

Установите модуль на отражателе и закрепите его гайкой, которая есть в комплекте. Затем нужно выровнять линзу, смещая сам модуль на небольшое расстояние.

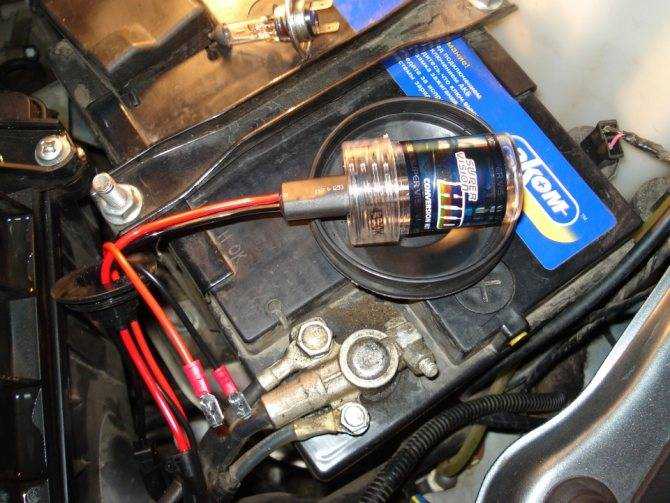

Модуль подключен к АКБ через переходник из комплекта

Когда последняя операция выполнена, гайку обводят фломастером. Затем всю конструкцию временно разбирают. В точки соприкосновения отражателя и модуля наносят термоклей, осуществляют сборку.

По идее, установка биксенона своими руками занимает несколько минут. Главное – не забыть об этапе с термоклеем. А иначе ксеноновый модуль рано или поздно сместится.

Остался вопрос, как собрать фару и как правильно подключить её.

Процесс сборки

Перед тем, как выполнять сборку фар, стекло на модуле обезжиривают. Здесь используется чистый спирт или средство «Секунда».

Нанесение герметика на отражатель фары

Чтобы сборку провести по всем правилам, понадобится бутиловый герметик. Материал наносят на кромку отражателя, не оставляя пропусков. Вместо жидкой массы подойдёт и герметизирующая лента (см. рис.). А отверстие, в которое выведены провода, лучше тоже обработать герметиком.

Нужно будет снова выполнять «запекание», но перед этим проводят эксперимент. Регулировочные винты прокручивают от одного крайнего положения до другого. Суть в том, что длина кабеля, идущего от ксенонового модуля к отражателю, должна быть достаточной. Иначе может проявиться неприятный эффект – провода замкнутся.

Бутиловый герметик в любом случае нужно «запекать». Поэтому собранную блок-фару помещают в ящик с феном и проводят действия, указанные в «главе 1». Чтобы не повторять всё заново, держите фен включенным минут 10-15.

После «запекания» фара должна остыть. Время остывания – 2 часа. По истечении этого времени проводить монтаж можно, раньше – нельзя.

Каждый, кто прикасается к нагретому пластику рукой, может получить ожог. Проблему решит использование перчаток с пупырышками

Не помешает и максимальная осторожность. Удачного монтажа
