Почему не включается светодиодный светильник с датчиком движения

Признаки неисправности

Несанкционированное включение

Детектор ложно срабатывает чаще всего по причине внешнего воздействия, такое редко происходит по причине неисправности устройства.

Для выявления сбоя в работе датчика применяют специальные приборы, которые дают возможность выявить, насколько корректно работает датчик, или производят замену неверно работающих детекторов новыми приборами.

Причины ложного срабатывания:

неправильная установка датчика
слабые контакты
неверно отрегулированы функциональные параметры.

Если прибор эксплуатируется совместно со светильником, то причина несанкционированного включения света может быть лампочка. Светодиодные лампы лучше подходят, поскольку они не реагируют на скачки напряжения и включаются одномоментно. Уличные люминесцентные лампы мигают и не всегда загораются.

Не отключает лампу освещения и/или не включает лампу освещения

Если детектор не выключает освещение по истечению заданного интервала времени, то стоит проверить устройство. Подобные неисправности характерны для дешевых приборов. Либо поломка произошла из-за того, что детектор находится в эксплуатации длительное время.

Чем дольше срок эксплуатации, тем больше вероятность того, что дальность сканирования будет становиться всё меньше. Изначально дальность видения составляет 5 метров, постепенно она уменьшается до 3-4 метров. С течением времени линза мутнеет и хуже распознаёт предметы, и сенсор может неверно улавливает уровень освещенности.

Рекомендуется осмотреть прибор и исключить все перечисленные причины. Если светильник с детектором так и не срабатывают, то делают замену устройства или всей конструкции. Стоит подобрать недорогой, но качественный прибор и забыть об этой проблеме.

Видео

Датчики движения (ДД) широко практикуются в системах сигнализации и охраны, для минимизации потребления электрической энергии в осветительных системах и других потребностей. Они отличаются несложностью конструкции, опцией настройки разнообразных параметров чувствительности и превосходными эксплуатационными качествами

Принимая во внимание нехитрое конструкционное исполнение и относительно несложную электронную схему, самостоятельный ремонт ДД подобного вида будет вполне реализуемой задачей, с которой в силах совладать любой, кто хотя бы немножко понимает в радиоэлектронике

Конструкция инфракрасного датчика

Одним из основных его элементов является пироэлектрический детектор, который состоит из пары прямоугольных кристаллов, реагирующих на инфракрасное излучение в пределах определенного расстояния. При равномерном фоне пространства в кристаллах наводятся токи одинаковой величины. Когда в секторе одного из кристаллов появляется источник тепла, возникает разница величины токов. Этот импульс усиливается, преобразуется в цифровой сигнал и посылается на исполнительные устройства, реле с группой замыкающих контактов.

Внешний вид и схематичное отображение пироэлектрического датчика

Для более эффективной работы перед пиродатчиком на расстоянии 1,5–2,5 см устанавливается линза Френеля, которая фокусирует инфракрасное излучение на кристаллах. Точнее, это оптическая система из группы линз 20–60 шт., молочного или серого цвета, из пластика. Система имеет сферическую форму, за счет этого расширяет пространство сектора обзора датчика.

Электрическая схема и разновидности конструкции датчиков движения

Датчик, который расположен на рисунке слева, рекомендуется вешать на потолок в центре большого помещения с несколькими входами. Обзор такого прибора 360 ̊, три пироэлемента с сектором по 120˚ каждый̊.

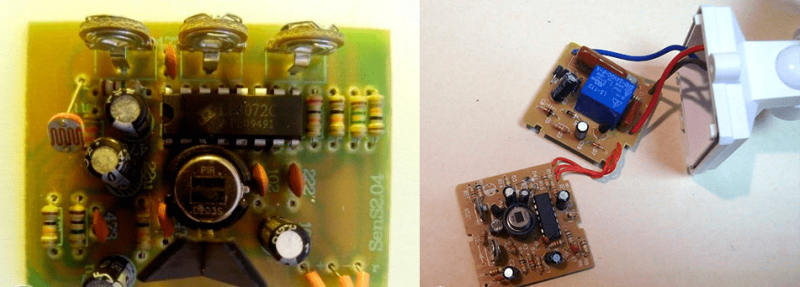

Плата с четырьмя пироэлементами, обзор датчика в 360 ̊

Второй датчик имеет сектор обзора по горизонтали не более 180 ̊, обычно его располагают в направлении двери или наружной калитки, фиксируя на стены зданий, он имеет возможность менять направление вертикального сектора обзора.

С чего начать ремонт, если не работает датчик

Данные мои рассуждения и методики относятся не только к конкретному датчику движения, но и к многим электронным устройствам. Например, к датчику освещения, схема которого гораздо проще, но принцип тот же.

1. Проверяем правильность подключения. На данном этапе надо также выяснить, после чего не работает датчик движения, при каких обстоятельствах. Варианты (мозговой штурм):

скачок света,
выключали электричество,
работа строителей,
к соседям приходил электрик,
какой-то запах,
дети крутили,
ударили,
погрызла собака,
соседи затопили,
вчера был ветер,
иногда плохо срабатывал,
и т.д.

На этом этапе уже можно выявить направление, в котором двигаться дальше.

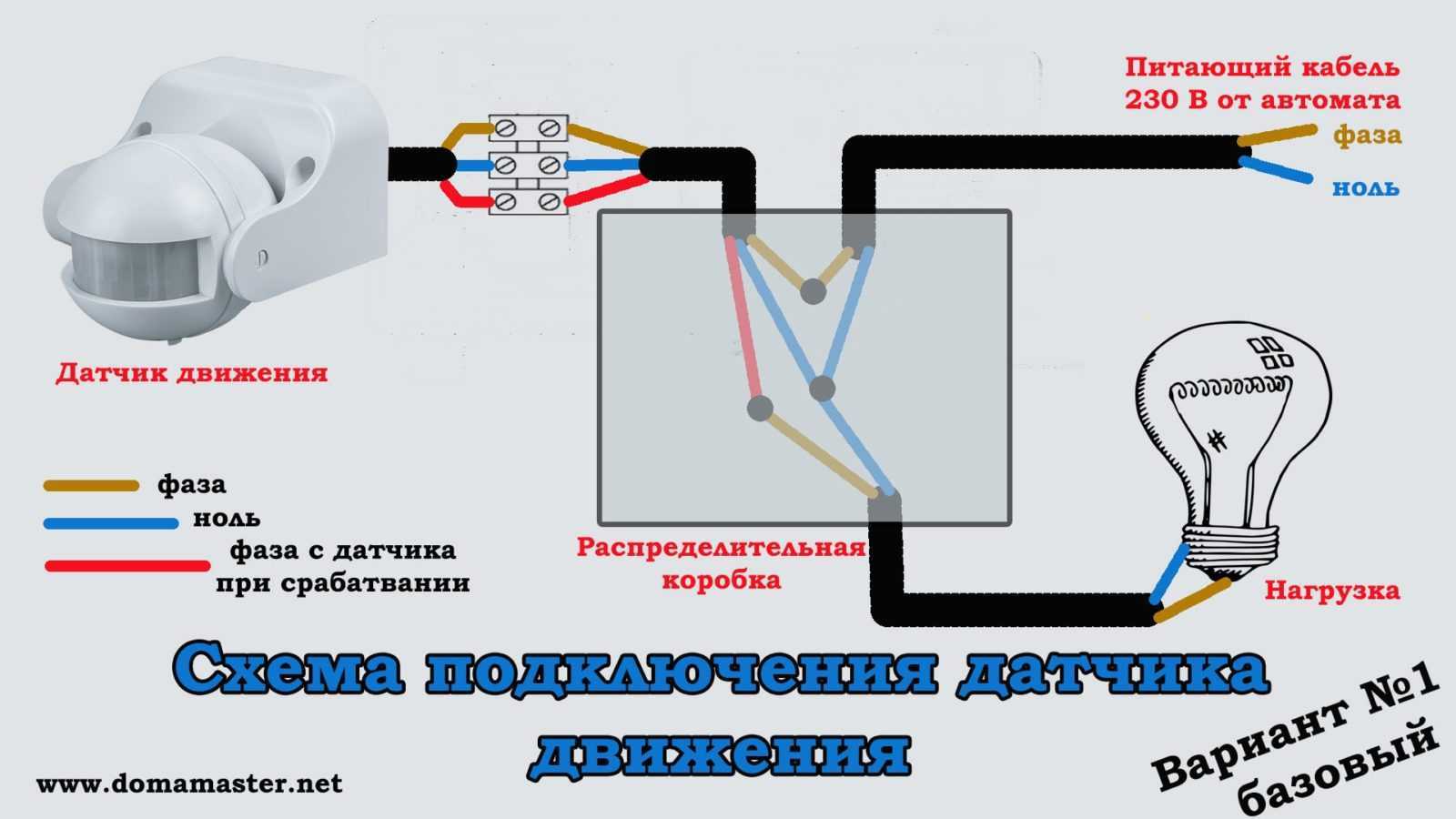

Надо проверить правильность подключения, убедиться, что на датчик приходит положенное питание, и если есть индикаторы, то они должны гореть. Некоторые. Иногда. Далее смоделировать ситуацию, при которой он должен срабатывать.

2. Правильность регулировок. Возможно, неправильно установлены регуляторы, и достаточно правильно настроить датчик. Для этого необходимо поставить регуляторы в положения, в которых его включение наиболее вероятно: Уровень освещенности поставить в положение, при котором датчик будет срабатывать и днём, и ночью. Чувствительность установить максимальную. Время работы установить минимальное. В любом случае, стоит покрутить регуляторы, и проанализировать, как ведёт себя датчик, и реагирует ли вообще.

Неправильная ориентация датчика

В сопроводительной документации датчика движения, изготовитель обычно указывает ориентацию детектора движения в пространстве помещения. Горизонтальное устройство сделано в виде объёмного тороидального диска, которое крепят к потолку. Обзор ДД составляет 3600. Установка его довольна проста и не вызывает сложностей.

Горизонтальный датчик:

Угловые и настенные модификации требуют правильной ориентировки. Если помещение имеет два дверных проёма в смежных стенах, то устанавливают угловые модели. В остальных случаях устройство вешают на одну из стен, но не напротив окон. Прямые солнечные лучи могут пагубно сказаться на состоянии фотоэлементов. Неправильная установка ДД может создать «мёртвые» зоны, где прибор не будет реагировать на появление человека. Поэтому нужно потратить некоторое время на хождение по комнате во время наклонов и поворотов головки с целью оптимального диапазона обнаружения и дальности действия прибора.

Если помещение представляет в плане Г-образную комнату или коридор, то целесообразно устанавливать два датчика. Они должны быть повёрнуты максимально друг к другу, чтобы не оставалось «мёртвых» зон

Также важно, чтобы светильники не попадали в сферу обнаружения. Световой поток не должен попадать на мультилинзы детекторов движения

При покупке датчика движения для освещения, лучше обращать внимание на брендовые устройства и не гнаться за дешевизной. Качественные датчики не станут причиной короткого замыкания и прослужат не один десяток лет. Если отсутствует опыт и знание радиотехники, то лучше не браться за ремонт своими руками, а отдать отремонтировать поломанный прибор профессионалам

Если отсутствует опыт и знание радиотехники, то лучше не браться за ремонт своими руками, а отдать отремонтировать поломанный прибор профессионалам.

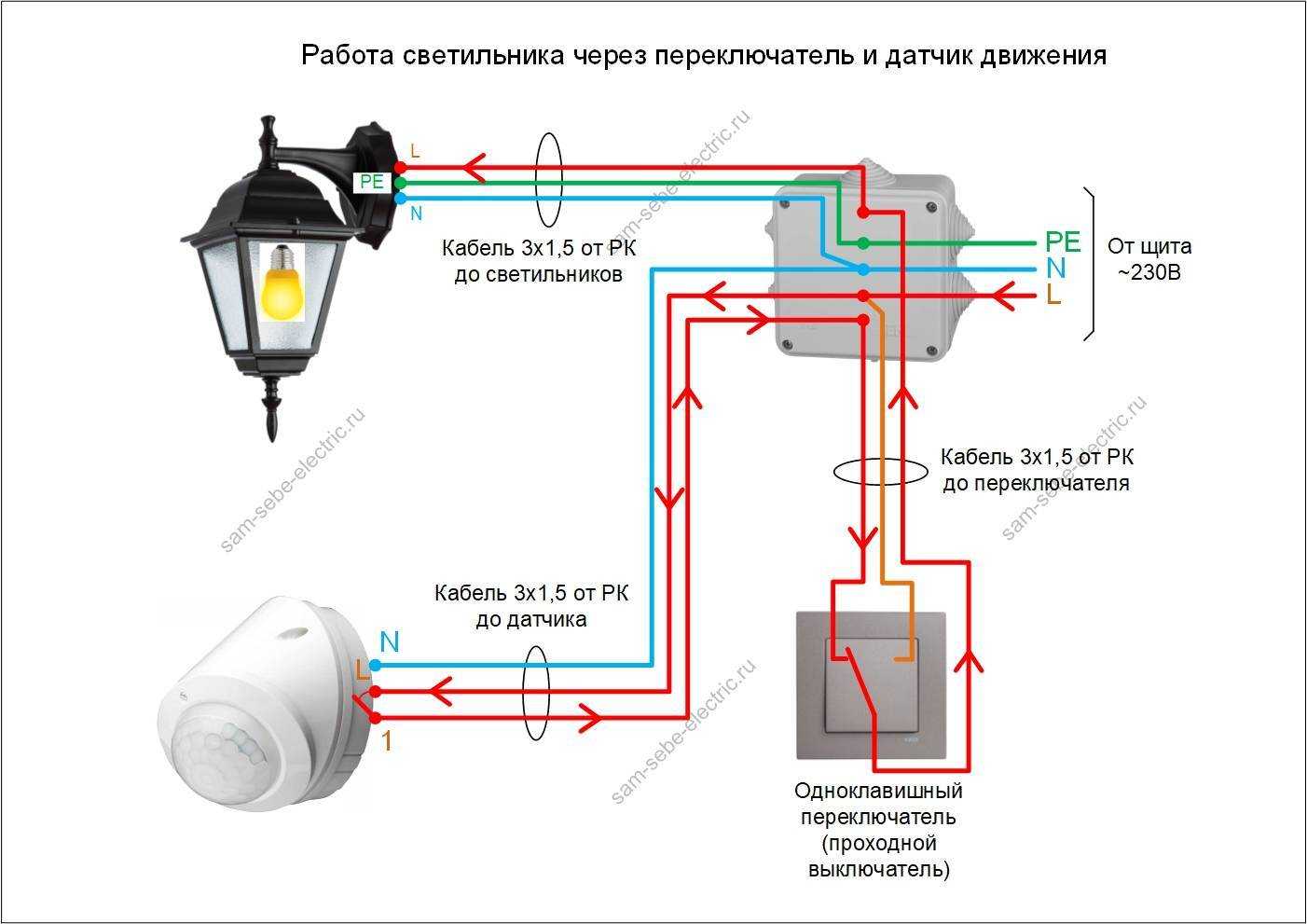

Как подключить трехпроводной датчик к двум проводам

А можно ли подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника? То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом случае, подключив только два провода и не подводя ноля?

С некоторыми светодиодными лампочками такой фокус может пройти. Но вам понадобятся дополнительные компоненты.

диод VDI 1N4007

конденсатор 2,2мкф на 400В

Диод устанавливается между двух клемм:

А-выход с датчика

N – место подключения ноля

Конденсатор припаивается параллельно лампочке. Схематично получается, что на датчик будет приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный выход “А” остается пустым. На нем “сидит” только ножка диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите. Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные виды может и загорятся, но коэффициент пульсации на них будет такой величины, что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того, суммарная мощность освещения для такого подключения – не более 80Вт.

Как работают датчики движения

Изделия этой категории выполняют свои функции с применением активных или пассивных методов обследования окружающего пространства. В первом варианте предполагается сканирование, дополненное сравнением полученных данных с образцовыми показателями. Как правило, применяют излучение в невидимом спектре диапазона для обеспечения скрытности контроля.

Лазерный датчик движения

На картинке показан пример с двумя функциональными компонентами. Излучатель (прожектор) генерирует пучок света. При пересечении соответствующей линии луч будет прерван. Этот момент фиксируют с помощью чувствительного фотодатчика. Для формирования защитной зоны из сложной «сетки» применяют дополнительные отражательные элементы.

В этой публикации подробно рассмотрены пассивные модификации устройств, которые фиксируют изменение показаний в инфракрасном диапазоне. Такое решение обладает следующими преимуществами:

скрытностью;
широкой диаграммой направленности рабочей зоны;
экономным потреблением электроэнергии;
достаточно простой схемотехникой;
демократичной стоимостью;
высокой устойчивостью к помехам.

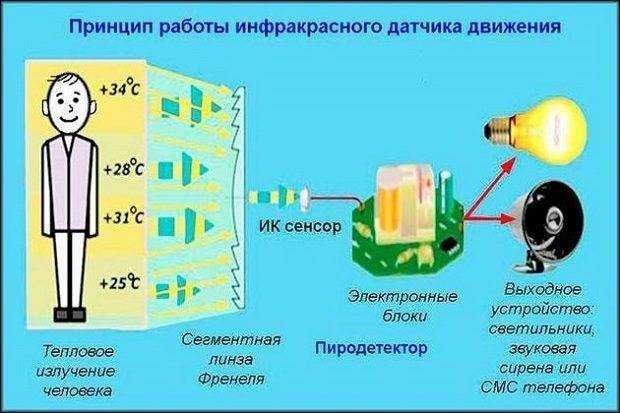

Принцип действия ИК датчика

В центре печатной платы размещены фотоэлементы. Они вместе с приемным трактом настроены на диапазон волн с длиной 8-11 мкм, что соответствует тепловому излучению кожи человека при нормальной температуре тела +36,6°C. Сверху устанавливают многокомпонентную линзу.

Как показано на схеме, появление человека регистрируется по изменению входного сигнала. Сложная форма линзы обеспечивает фиксацию перемещения. Регулировкой режима встроенного усилителя изменяют амплитуду входного сигнала (чувствительность).

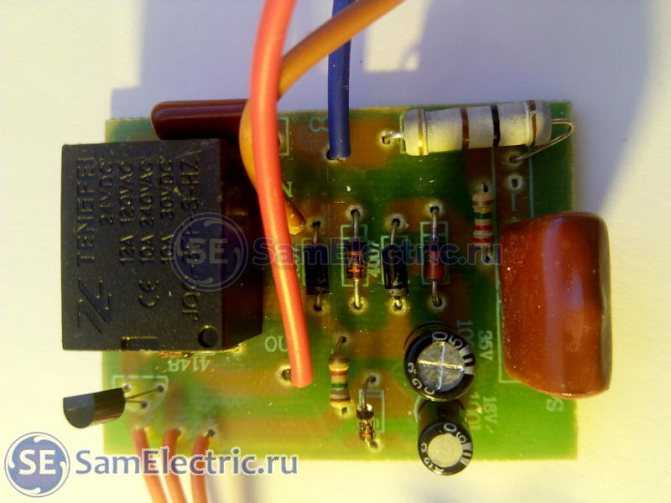

Проверяем питание

В датчике движения входное питание 220В преобразуется в постоянное напряжение, необходимое для питания схемы. Как правило, это напряжения 8, 12, 15, 24 В в разных сочетаниях, в зависимости от схемы.

Все напряжения измеряем относительно нуля. Точка, где можно взять ноль – например, минус электролитического конденсатора на выходе диодного моста.

В данном случае нужно для начала проверить напряжение +24В (см. схему в начале статьи). Если его нет, надо проверять ограничительные (гасящие) элементы перед диодным мостом, и сами диоды.

Возможно, что последующая схема “гасит”, или подсаживает питание. Чтобы убедиться в этом, надо отключить последующую схему от схемы питания.

Так же проверяем и низкое напряжение +8В, которое используется для питания цепей операционных усилителей.

Если его нет, проверяем цепи до него (наличие +24В), цепи стабилизации (стабилитрон), пробно отключаем нагрузку.

Ложное срабатывание

Со временем инфракрасный датчик может начать «самостоятельную жизнь». Независимо от того, есть ли движение в помещении или нет, он самопроизвольно включает и выключает освещение. Ложные срабатывания могут быть вызваны как прямыми, так и косвенными причинами. Это могут быть мощные тепловые потоки, исходящие от различного обогревательного оборудования, или струи холодного воздуха кондиционеров. Поэтому при установке прибора следует избегать близкого соседства с системами вентиляции и кондиционирования. На мультилинзу не должны попадать прямые солнечные лучи, которые могут сбивать настройки детектора.

Принцип работы ИК детектора:

Вызывать непроизвольные выключения или наоборот включения освещения, может чрезмерное загромождение зоны обзора прибора мебелью или другими габаритными предметами. Также повышенная чувствительность ДД будет причиной его срабатывания от перемещения домашних животных и даже летающих попугайчиков. Чтобы этого не происходило, датчик устанавливают в месте максимального доступа ко всему внутреннему пространству помещения и уменьшают уровень чувствительность поворотом винта SENS против часовой стрелки.

С чего начать ремонт, если не работает датчик

После уточнения возможных причин проще установить направление диагностических операций. Если сетевое питание в порядке, проверяют настройки. Корректируют положение, устраняют внешние помехи.

Вскрыть датчик

На этом этапе проверяют видимые повреждения:

обрывы проводов;
разрывы дорожек печатной платы;
качество пайки;
тепловое разрушение деталей.

Пробное включение

После устранения отмеченных выше неисправностей подают напряжение. Проверяют рабочие режимы. Пробуют изменять настройку.

Проверка напряжения на светильнике и детекторе

Чтобы не прислушиваться к щелчкам реле, подсоединяют нагрузку. Включить можно обычную лампу накаливания 25-40 Вт. Желательно добавить в цепь автомат, чтобы предотвратить развитие аварийных ситуаций.

Проверка внутренностей датчика

На этой стадии уточняют работоспособность встроенного блока питания. Постоянные напряжения (12, 24 V) и другие значения проверяют в контрольных точках мультиметром. Последовательно выполняют измерения, пользуясь электрической схемой.

Силовые цепи

В этой части устройства главную функцию выполняет реле. Проверяют подачу питающего напряжения, целостность катушки, прохождение тока при замкнутых контактах. Уточняют работоспособность управляющего ключа на силовом транзисторе.

Регулировка настроек датчика

Эту процедуру выполняют по типовому алгоритму. Регулируют:

высоту и угол наклона;
чувствительность (Sens);
освещенность (порог – LUX);
время задержки выключения света (TIME).

Исправный детектор не отключает схему

Чтобы ремонтировать устройства этой категории корректно, следует правильно понимать основные принципы действия и нюансы функционирования конкретной конструкции. Как отмечено в заголовке данного раздела, фотоэлемент не отключает управляющую электронику. Полученный от него сигнал используется для формирования интервала задержки. Через определенное настройкой время реле прерывает подачу питания на светильник, другую нагрузку.

Типичные неисправности

Существует несколько признаков, по которым делают вывод о наличии перебоев в работе прибора:

детектор включается в любое время без каких-либо причин;
не выключает светильник, когда не соблюдаются условия для работы датчика;
не замыкаются релейные контакты, когда датчик функционирует
перестаёт реагировать при наличии перемещающихся объектов
датчик действует и отключается самопроизвольно, вне зависимости от окружающей обстановки

Не включается

Если не срабатывает детектор или не загорается свет, то сначала проверяют, верно ли он подсоединён. Далее попытайтесь вспомнить или узнать, когда датчик прекратил работать, при каких условиях это случилось. Причины сбоя в работе прибора:

перепад напряжения в сети
на детектор попала вода: прошёл дождь или произошло затопление соседями этажом выше
механическое воздействие в виде удара
отключение энергоснабжение в районе
нестабильная работа устройства имела место и раньше

Не выключается

Освещение, которое горит круглые сутки, не требуется в квартирах и частных домах. Имеет смысл потратить время и попытаться произвести ремонт датчика. Нередко корень проблемы лежит в замкнутых контакты реле, что случается по причине нарушений правил подключения, установки неопытным специалистом. Также выясните, что располагается напротив датчика движения. Рядом с работающим детектором не должно быть устройств, которые излучают тепло. Ведь известно, что устройство срабатывает при изменении тепловой среды. Не следует ставить напротив прибора обогреватель или иные устройства, которые выделяют тепло.

Распространенные причины:

рекомендуется проверить регулировку задержки по времени. Схема питания не размыкается, если у регулятора задержки поставить чересчур высокое значение;
установка слишком высокого порога яркости (LUX);
имеет место особенность работы электрической цепи детектора. Если датчик не новый и используется уже продолжительный период времени, то контакты не размыкаются, поскольку присутствует остаточная нагрузка. Если устройство не выключает свет, следует отключить датчик от сетевого напряжения на полминуты;
Неверно отрегулирована степень чувствительности сенсора движения к инфракрасным волнам (регулятор SENS);

Если вы не в курсе, какими должны быть значения, то не стоит изменять их самостоятельно. Лучшее решение – обратиться к профессионалу за помощью в настройке.

Непредсказуемое включение и выключение

При появлении в зоне сканирования датчика радиосигналов высокой частоты, прибор начинает работать нестабильно. В связи с этим не рекомендуется размещать детектор, где работают приборы, которые генерируют радиоволны (например, WIFI-роутер). Точно так же прибор датчик реагирует на электромагнитные поля, которые создаются находящимися неподалеку пускателями, контакторами, сварочным оборудованием.

Что делать, если перечисленные устройства нужно использовать в зоне действия датчика. Перечислим способы устранения неисправности:

экранировкой детектора, обернув его фольгой

Экран важно заземлить;
понижением чувствительности регулятора SENS.. Остальные причины нестабильной работы устройства:

Остальные причины нестабильной работы устройства:

отошёл контакт, произошёл пробой изоляции или излом скрытой электропроводки. В результате возникают электромагнитные поля, нарушающие нормальную работу датчика;
в зону сканирования попали предметы, которые первоначально в ней не находились. Примером служат ветки деревьев, порывом ветра они легко оказываются в области действия сканера;
нагрев корпуса детектора под воздействием солнечных лучей или теплоизлучающих электроприборов. Если удалить источник излучения тепла нельзя, то ставят барьер.

Какие неисправности возникают с таким оборудованием?

При использовании сигнализационного оборудования бывают такие ситуации, когда датчик движения перестает правильно работать. Оборудование может вовсе не срабатывать, или же работать неправильно, и это очень опасно, поскольку приводит к проблемам с работой охранной системы в целом.

Стандартные поломки можно выделить следующие:

при появлении движущихся объектов сигнализация не срабатывает, что особенно опасно и на эту проблему проверку нужно проводить для профилактики регулярно;
контакты выходного реле не переключаются, но датчик срабатывает, что приводит к отсутствию передачи сигнала на каком-то этапе;
датчик движения не выключается, даже если движущийся элемент выходит за пределы его зоны слежения, что приводит к проблеме работы всей системы охранной сигнализации;
появление ложных сигналов или самопроизвольные включения и отключения, что особенно раздражает или приводит к проблемам в работе и другого охранного оборудования.

Если это случается, ремонт откладывать недопустимо, поскольку это образует брешь в системе охранной сигнализации

Нужно понимать, что именно от этого может зависеть безопасность людей или имущества, потому очень важно своевременно проводить проверку работы систем слежения и датчиков в системе охраны здания. Если же ремонт невозможен или нет желания ремонтировать и восстанавливать оборудование, то нужно купить новое для восстановления функционала системы слежения и охраны здания или помещения
