Ремонт блока питания для светодиодной ленты

Элементы светодиодных источников света

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Причины поломок преобразователей

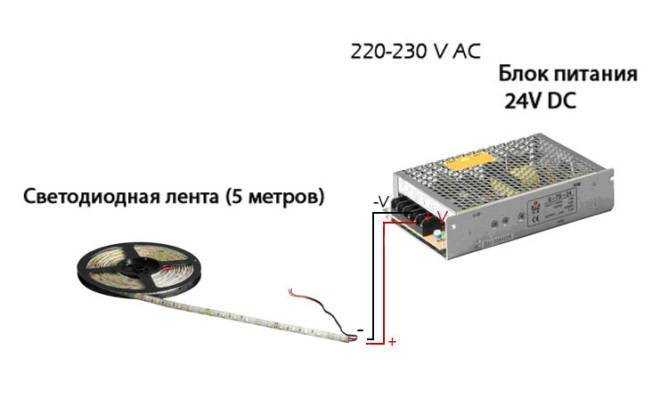

Поскольку через блок питания к сети в 220 В подключаются светодиодные ленты на 12 В и 24 В, то они очень часто перегорают по причине быстрого износа. Ведь через преобразователь проходит большое напряжение, и некачественные радиодетали от высокой нагрузки часто перегорают.

Светодиодная подсветка в доме

Кроме этого привести к преждевременной поломке БП для светодиодных лент может неправильная эксплуатация осветительной продукции.

К поломке преобразователя данного типа могут привести следующие моменты:

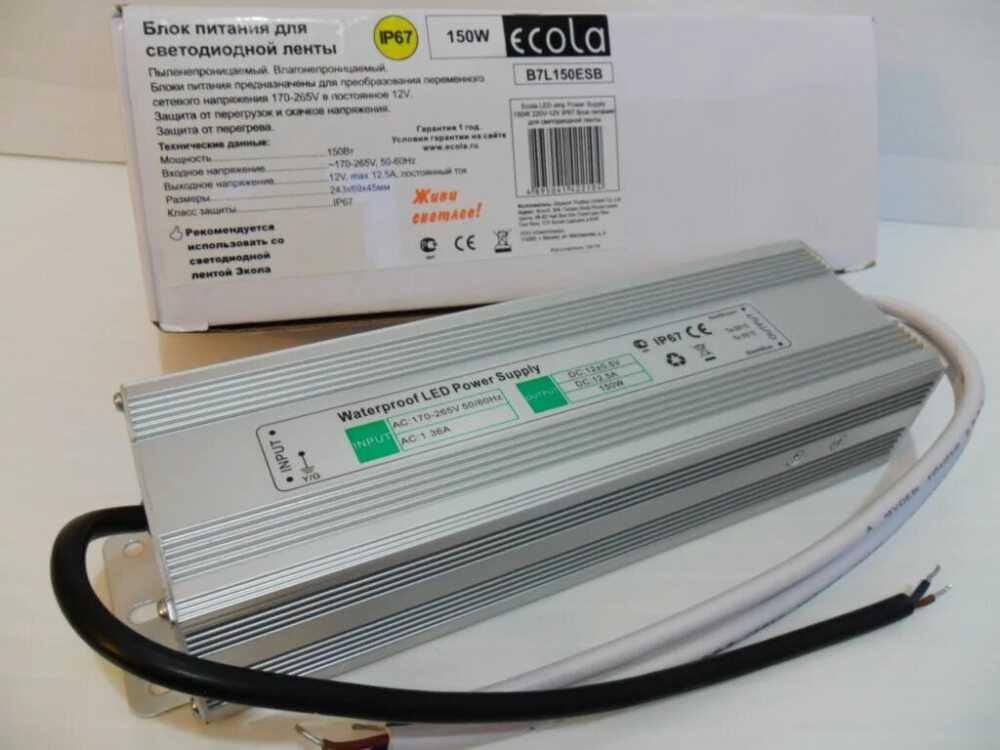

• попадание на корпус устройства влаги;
• накопление внутри блока питания пыли и грязи;

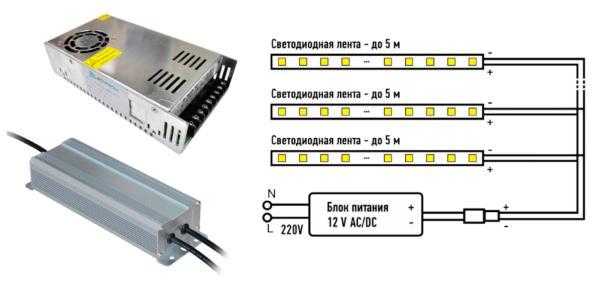

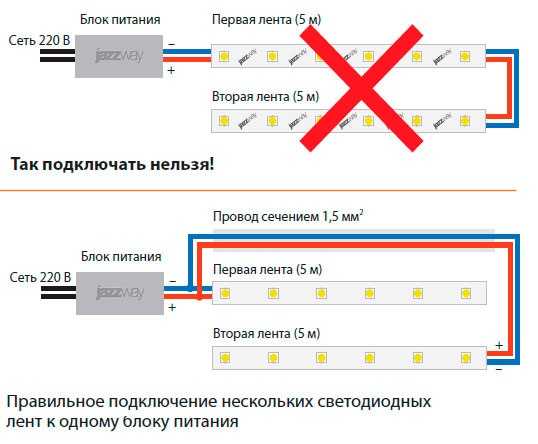

• неправильный расчет общей мощности ленты;

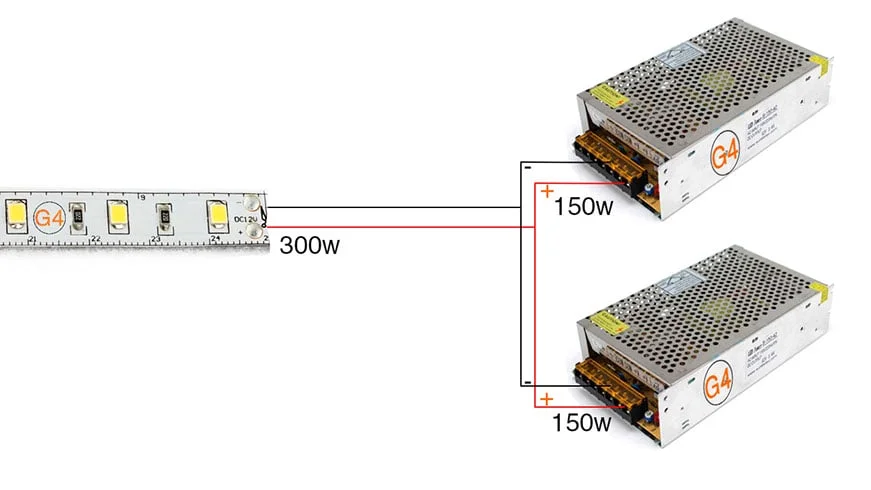

• неправильный подбор БП по мощности. Например, не был взят запас в 20-30 % от общей мощности подсветки.

Кроме этого привести к поломке БП могут некачественные компоненты электросхемы. Такая ситуация часто характерна для преобразователей китайского производства, которые активно сегодня продаются на любом радиорынке.
От того, какой была причина поломки, зависит ремонт, проводимый своими руками. Поэтому, прежде чем приступать к нему, необходимо провести визуальный осмотр перегоревшего блока питания.

БП на 19V

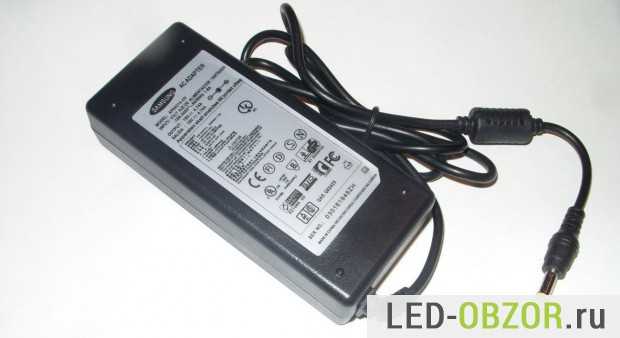

БП ноутбучного типа на 19В, 90W

Напряжение в 19В широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию можно отнести БП от принтеров, они мощные, бывает 16В, 20В, 24В, 32В.

У меня давно валяется отличный блок питания для светодиодов на 90W и 19V от ноутбука Asus. Такой мощности хватит, чтобы запитать светодиодную ленту на 6000 Люмен, а этого хватит, чтобы сделать диодное освещение комнаты 20 квадратов. Но БП не 12 вольт, и потребуется доработка. Внутрь корпуса мы не полезем, перепаивать схему под 12 вольт сложно, долго и надо быть электронщиком. Сделаем проще, подключим  небольшой  понижатель со стабилизатором. Существует два типа.

Тип №1

Стабилизатор  на 7812

Стабилизатор на микросхеме типа КРЕН 7812 (lm317), выглядит почти как транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер. Этот вариант устаревший и громоздкий. Для использования всей мощности ноутбучного БП потребуется 5-6 таких (или 1 большая) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор, миниатюрен, не греется, простой как 3 рубля. В русских магазинах за него просят 600-900 р, цена сильно завышенная. У китайцев на 3 ампера стоит 50 р., 5-7А продается за 100-150 р., поэтому рекомендую заказать пару штук на Aliexpress.

Рекомендую использовать импульсный, КПД у него выше 80-90%, проще и дешевле. Только не покупайте источник тока на LM2596, вам нужен источник напряжения. Чтобы найти в китайском интерне-магазине используйте запросы:

• LM2596 power supply;
• 12v switching regulator;
• voltage regulator 12v 7a;

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Пропадает подсветка монитора

Монитор у нас включается, работает секунд 5-10 и тухнет. Это говорит о том, что одна из ламп CCFL подсветки дисплея пришла в негодность. Перед этим часть экрана может также немного моргать. Инвертор в этом случае будет уходить в защиту, что и будет проявляться в автоматическом отключении подсветки монитора.

Для того, чтобы мы могли  проверить лампы и исключить дефектную, надо купить в радиомагазине высоковольтный конденсатор. 27 пикофарад х 3 киловольта для мониторов диагональю 17 дюймов, 47 пф для монитора 19 дюймов  и 68 пф для 22 дюйма.

Данный конденсатор нужно припаять к контактам разъема, к которому подключается лампа подсветки. Саму лампу, разумеется, при этом нужно отключить. Соединяя конденсатор поочередно к каждому  разъему, мы добиваемся того, что инвертор у нас перестает уходить в защиту. Монитор заработает, хотя будет немного тусклым.

Конечно, редко кто так делает. Самая фишка — это отключить защиту на самой микросхеме ШИМ ))). Для этого гуглим «снять защиту инвертора xxxxxxx» Вместо «хххххх» ставим марку нашей микросхемы ШИМ. Как-то я отключал защиту на мониторе с микросхемой ШИМ TL494  по схеме ниже, припаяв резистор на 10 КилоОм. Моник работает до сих пор. Нареканий нет).

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Как сделать светодиодную лампу

Необходимые материалы

Для того чтобы переделать энергосберегающую лампочку в светодиодную своими руками, необходимо иметь при себе следующий список материалов:

1. Сгоревшую, вышедшую из строя лампу.
2. Небольшой кусок стеклотекстолита для соединения деталей между собой. Если есть другие идеи (кроме пайки), можете воспользоваться своей для решения вопроса, как крепить светодиоды.
3. Комплект радиоэлементов, соответствующих определённой схеме, в том числе светодиоды. Специалисты советуют выбирать для сборки светодиодной лампочки своими руками обычные детали, которые в большом ассортименте представлены на каждом радиорынке, где их стоимость существенно ниже.
4. Конденсатор объёмом 0,022 Mf, напряжение в котором составляет 400 V, одно сопротивление рассчитано на 1 мОм и пара сопротивлений на 200 Ом.
5. Светодиоды — дешевле выпаять в нужной численности посредством ленты.

Изготовление схемы

Процесс создания схемы своими руками начинается с вырезания из текстолита окружности, диаметр которой равен 30 мм. Далее нанесите на круге дорожки, хорошо справляется с этой задачей лак для покраски ногтей. После покрытия одного слоя, отставьте деталь в сторону до тех пор, пока она полностью не высохнет.

В это время можно заняться химией, а именно своими руками изготовить массу, растворяющую медь. Для этого следует смешать медный купорос и обычную кухонную соль в соотношении 1:2. Обязательно добавьте небольшой объём тёплой воды (но не горячей!) и в полученную смесь окуните будущую плату. Уже через сутки вы заметите, как медь исчезла с текстолитового круга, осталась только та часть, которая была обработана лаком.

На завершающем этапе производится пайка. Однако прежде чем переходить к этой фазе, воспользуйтесь специальным растворителем и избавьтесь от слоя лака. Затем пролужите имеющиеся дорожки.

Возьмите миллиметровое сверло и на участках фиксации элементов сделайте отверстия. Наконец переходите к полноценной пайке схемы. Если вы не новичок в работе с паяльником и имеете определённые навыки, для создания светодиодной лампочки с напряжением 220 V своими руками, точнее, платы её драйвера, достаточно выделить 30 свободных минут.

Процесс сборки не обходится без разбора . Пропилите полотнищем по металлу периметр на самом конце пластика. Вытащите все внутренние детали, оставьте только провода, исходящие от цокольной части старого светильника. Снова вооружитесь паяльником и зафиксируйте плату к этим проводам.

Закрепите схему, оснащённую светодиодами, на внутренней поверхности пластика. Перед окончательной поклейкой включите лампу, если она работает — воспользуйтесь термоклеем.

Как обойтись без пайки

Некоторых может не устраивать пайка, в этом случае в качестве альтернативы драйвер для изделия заменяется полноценным блоком питания, предназначенным для фиксации и работы светодиодной ленты. Именно за счёт применения целого куска ленты, а не её отдельных отрезков, пайка и глобальная переделка не требуются.

С чем могут возникнуть проблемы? С размерами блока питания. Здесь понадобится либо переделать электропроводку от А до Я (освещение здания сводится к одной ветке), либо каждый светильник или ряд изделий запитать другим трансформатором. Если дом оснащён точечными осветительными приборами, можно выделить из цепи самый первый и поместить перед ним блок питания, после чего вместо ламп на 220 V установить самодельные светодиодные модели 12 V.

Как собрать лампочки

Сборка освещающих изделий своими руками осуществляется из пластиковых труб, порезанных на отдельные отрезки. По сторонам труб с помощью паяльника закрепляется светодиодная лента, обязательно сверьтесь с параллельной схемой. На конце пучка проводов разместите два штырька, выступающих в качестве цоколя.

Если светильники оснащены традиционным патроном для фиксации лампы, процесс упрощается в разы — достаточно модернизировать старые энергосберегающие приборы, причём применять внутренние платы уже нет необходимости. Как и в предыдущий раз, образец разбирается, а все «внутренности», кроме проводов цоколя, изымаются. Колпачок, из которого выходили люминесцентные трубки, закрывается цилиндром, выполненным из пластика, на котором фиксируются участки светодиодной ленты. Эти ленты подключаются к проводам из цоколя.

При подключении учитывайте «+» и «-». Плюс желательно припаять к нижней составляющей цоколя. Если подключение не дало результатов, разрешить проблему можно, переподключив выход блока питания к проводам.

Устройство ЭСЛ

КЛЛ состоит из двух частей: пластикового корпуса с цоколем и колбы. Колба излучает свет, она заполнена парами ртути, изготовлена из тонкого стекла, покрытого с внутренней стороны слоем люминофора. Состав последнего определяет цветовую температуру и цвет свечения. В пластиковой части энергосберегающей лампы находится блок питания (балласт). В концах колбы расположены спирали, иногда они перегорают.

Разборка ЭСЛ

Чтобы разобрать энергосберегающую лампу нужно тонкой отверткой подковырнуть место соединения нижней части корпуса с цоколем и верхней с колбой. Далее, не спешите раскрывать лампу. Когда защелки поддались и открылись, аккуратно разнимите ее половинки. Выводы спиралей с колбы представляют собой жесткую проволоку, они накручены на штыри на плате.

Важно: Не припаяны, а именно накручены. Их нужно пинцетом смотать и светильник будет разобран

Импульсные блоки питания

Во-первых, выпрямление напряжения происходит сразу же. То есть, подается на вход переменно 220В и тут же на входе преобразуется в постоянное 220V.

Далее стоит генератор импульсов. Главная его задача — создать искусственно переменное напряжение с очень большой частотой. В несколько десятков или даже сотен килогерц (от 30 до 150кГц). Сравните это с привычными нам 50 Гц в домашних розетках.

Кстати за счет такой огромной частоты, мы практически не слышим гул импульсных трансформаторов. Объясняется это тем, что человеческое ухо способно различать звук до 20кГц, не более.

Третий элемент в схеме — импульсный трансформатор. Он по форме и конструкции напоминает обычный. Однако главное его отличие — это маленькие габаритные размеры.

Это как раз таки и достигается за счет высокой частоты.

Из этих трех элементов самым главным является генератор импульсов. Без него, не было бы такого относительно маленького блока питания.

Преимущества импульсных блоков:

маленькая цена, если конечно сравнивать по мощности его, и такой же блок собранный на обычном трансформаторе

КПД от 90 до 98%

напряжение питания можно подавать в большом разбросе

при качественном производителе блока питания, у импульсных ИБП более высокий косинус фи

Есть и недостатки:

усложненность сборочной схемы

сложная конструкция

если вам попался не качественный импульсный блок, то он будет выдавать в сеть кучу высокочастотных помех, которые будут влиять на работу остального оборудования

Для светодиодных же светильников такие блоки не подойдут. Поэтому для их питания используются драйверы.

Диагностика

Прежде всего необходимо установить причину неисправности светодиодного прожектора. В качестве примера расскажем о проверке работоспособности прямоугольного прожектора Volpe с матрицей, включающей 9 диодов. Общая мощность светильника — 10 Вт. Световой поток составляет 750 лм.

Проверка осуществляется в следующем порядке:

1. Осматривают проводку на физическую целостность. Проверяют отсутствие обрывов, прогоревшей изоляции, перегибов кабеля. Цель состоит в том, чтобы убедиться в отсутствии разрывов токопроводящей жилы.
2. Проверяют корпус устройства, а также светодиодную матрицу на наличие повреждений механического характера (деформации, сколы, трещины).
3. Следующая задача: проверить входное напряжение, для чего открывают заднюю панель корпуса. Входное напряжение должно составлять 220 В (переменный ток). Если напряжение отсутствует, причина поломки не в светильнике, а в электрической цепи. Измерения осуществляют стандартным мультиметром. Норма выходного напряжения — 12 В (постоянный ток).

4. Если отсутствует выходное напряжение, поломку ищут на плате преобразователя. Осматривают контакты на предмет окисления, ищут трещины оловянного покрытия на участках пайки или перегоревших элементов.
5. Если вышеуказанные способы проверки не дали результата, тестируют работоспособность матрицы.

Причины поломки

Возможные причины неправильной работы прожектора:

• нестабильно работающая электрическая сеть (перепады напряжения, выходящие за рамки рабочего тока);
• короткое замыкание фазы на корпус прибора или на нейтраль;
• некорректное подключение;
• перенапряжение;
• использование сверхтоков.

При указанных нарушениях возможен выход из строя платы, на которой установлены драйверы, преобразователи напряжения и тока, подающие питание на кристаллы матрицы. В прожекторной матрице допускается повреждение от 3 до 5 кристаллов. Если количество неисправных кристаллов больше, прожектор не сможет работать с достаточной степенью функциональности и понадобится замена матрицы.

Алгоритм поиска неисправностей блока питания, связанных с предохранителем

Для ремонта понадобится вольтметр.

С его помощью измеряется напряжение на электролитическом конденсаторе. Он выделен на фото. Если напряжение 300 В – предохранитель цел и все остальные, связанные с ним элементы (сетевой фильтр, кабель питания, входные дроссели) исправны.

Бывают модели с двумя небольшими конденсаторами. В этом случае о нормальном функционировании упомянутых элементов свидетельствует постоянное напряжение 150 В на каждом из конденсаторов.

При отсутствии напряжения нужно прозвонить диоды выпрямительного моста, конденсатор, сам предохранитель и так далее. Коварство предохранителей в том, что, выйдя из строя, они внешне ничем не отличаются от рабочих образцов. Обнаружить неисправность можно только через прозвонку – сгоревший предохранитель покажет высокое сопротивление.

Обнаружив неисправный предохранитель, следует внимательно осмотреть плату, так как выходит он из строя зачастую одновременно с другими элементами. Испорченный конденсатор легко заметить невооружённым глазом – он будет разрушен или вздут. В таком случае он не нуждается в прозванивании, а просто выпаивается. Также выпаиваются и прозваниваются следующие элементы:

• силовой или выпрямительный мост (выглядит как монолитный блок или может состоять из четырёх диодов);
• конденсатор фильтра (выглядит как большой блок или несколько блоков, соединённых параллельно или последовательно), находящийся в высоковольтной части блока;
• транзисторы, установленные на радиаторе (это полевики – силовые ключи).

Важно. Все детали выпаиваются и заменяются одновременно! Замена по очереди будет приводить каждый раз к выгоранию силовой части

Во время ремонта блока питания компьютера своими руками следует сначала проверить работоспособность сетевого кабеля и сетевого выключателя. Только после этого можно приступать к извлечению БП из корпуса.

Для определенных целей импульсный блок питания можно собрать самостоятельно из подручных деталей. Подробнее об этом — здесь.

Сгоревшие элементы нужно заменить на новые. Радиорынок предлагает богатый ассортимент деталей для блоков питания. Подобрать неплохие варианты по минимальным расценкам довольно легко.

На заметку. Предохранитель можно успешно заменить кусочком медного провода. Толщина провода в 0.11 миллиметра соответствует предохранителю на 3 Ампера.Причины поломки:

• перепады напряжения;
• отсутствие защиты (место под неё есть, но сам элемент не установлен – так производители экономят).

Решение этой неисправности импульсных блоков питания:

• установить защиту (не всегда возможно подобрать нужную деталь);
• или использовать фильтр сетевого напряжения с хорошими защитными элементами (не перемычками!).

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится

Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Особенности терминологии

Проблема выбора начинается с весьма запутанной терминологии.

Блоком питания (БП) принято называть источник питания для радиоэлектронной аппаратуры, преобразующий электрическую энергию от сети для согласования ее параметров с входными параметрами отдельных узлов аппаратуры.

Подавляющее большинство светодиодов питаются от постоянного тока и имеют напряжение питания менее 4 В. Если соединить светодиоды последовательно, то такая цепочка будет иметь большее напряжение питания. По ряду причин соединение светодиодов в цепочки длиной более 15 штук практикуется очень редко. То есть напряжение питания массива светодиодов в осветительном приборе обычно не превышает 60 В. В то же время, сети электропитания, в зависимости от страны, дают напряжение 100 – 240 В переменного тока. Для согласования параметров питания светодиодов и параметров сети электропитания обязательно требуется блок питания.

Следует отметить, что термин «блок питания» является устоявшимся понятием, широко используемым в инженерной практике. Тем не менее, он не закреплен официально ГОСТ Р 52907-2008, в котором присутствует только определение источника питания. В прежнем варианте ГОСТ официально также было закреплено понятие «вторичный источник питания», которое в ГОСТ Р 52907-2008 отсутствует. Использование термина «блок питания» позволяет дистанцироваться от автономных источников питания, т.е. гальванических элементов и аккумуляторов.

\Кроме этого, для обозначения БП часто жаргонно используется термин «драйвер». На самом деле, драйвер — это устройство, которое стабилизирует ток, питающий светодиоды. Также некоторые драйверы способны регулировать световой поток у светодиодов, т.е. диммировать их. Но драйвер не выполняет функций преобразования питающего напряжения и выпрямления тока. Поэтому узел, отвечающий за питание светодиодов в светильниках на напряжение 12 или 24 В — это драйвер. Но при питании от сети 220 В речь идет именно о БП. Тем не менее, на некоторых БП можно встретить слово driver, означающее в данном контексте стабилизацию выходного тока.

Диммируемый БП Helvar со стабилизацией выходного тока

В светотехнике устройства, осуществляющие согласование параметров питания источников света и электросети, исторически назывались балластами или ПРА. Специалисты по светотехнике при переходе на светодиоды не стали отказываться от привычного для них терминов и стали использовать их применительно к БП для светодиодов.

Еще одним термином, которым не всегда правильно обозначают блоки питания в светодиодных светильниках, является «электронный трансформатор». Данное устройство, на самом деле, только преобразует напряжение в более низкое и повышает частоту переменного тока с 50 (или 60, в зависимости от стандарта электросети, принятого в стране) до нескольких единиц или десятков килогерц. Питание светодиодов напрямую от электронного трансформатора применяется только в гирляндах и другой аналогичной декоративной светотехнической продукции.

Терминология для светодиодных светильников в части устройств электропитания пока не закреплена ГОСТ, в проектах стандартов используется термин «электронное управляющее устройство».

Справедливости ради следует заметить, что путаница с терминологией распространена и за рубежом. Термин power supply unit (блок питания) или просто power supply (источник питания) в светотехнике используется крайне редко. В рекламных материалах часто встречается обозначение блока питания как driver (драйвер), а вообще, широко распространено использование обозначение БП в светодиодных светильниках как ballast (балласт).

Как можно проверить ИБП

Если есть сомнения, можно проверить работу ИБП. Для этого его надо включить под нагрузкой – некоторые источники на холостом ходу просто не запускаются. В качестве эквивалента можно применить автомобильные лампочки, если блок рассчитан на выходное напряжение 12 вольт, или другие лампочки накаливания, соединяя их последовательно и параллельно для создания требуемой нагрузки. Если подходящих ламп нет, можно составить нагрузку из резисторов необходимого сопротивления и потребной мощности.

Лампочка в качестве нагрузки блока питания.

Для простой проверки работоспособности ток через лампы должен быть хотя бы 5..10% от номинала ИБП. Если источник с принудительным охлаждением, надо нагрузить его так, чтобы ток составил не менее половины максимально допустимого (а лучше – ближе к верхнему пределу). Это нужно, чтобы заставить сработать реле температуры для проверки включения вентилятора.

Определение напряжения

Напряжение, при котором светодиод работает в обычном режиме, также является важным параметром. Определить на сколько вольт рассчитана деталь очень просто. Для этого нужно сначала определить полярность выводов детали. Новые элементы имеют более длинную «+» ножку. Если выводы одинаковой длинны, к обеим ножкам нужно подключить мультиметр в режиме прозвонки. Если соблюдена правильная полярность, светодиод должен засветиться слабым светом. Смена полярности не приведет к свечению. Далее идет описание как определить рабочее напряжение:

Напряжение будет нарастать до момента открытия перехода внутри элемента. Открывшийся переход перестанет пропускать лишний ток. Это значение необходимо зафиксировать. Оно является рабочим напряжением светодиода. Если продолжить наращивать напряжение, PN переход может не выдержать и сгореть. При несоблюдении полярности, катод не станет пропускать электрический ток, что станет причиной потери работоспособности.

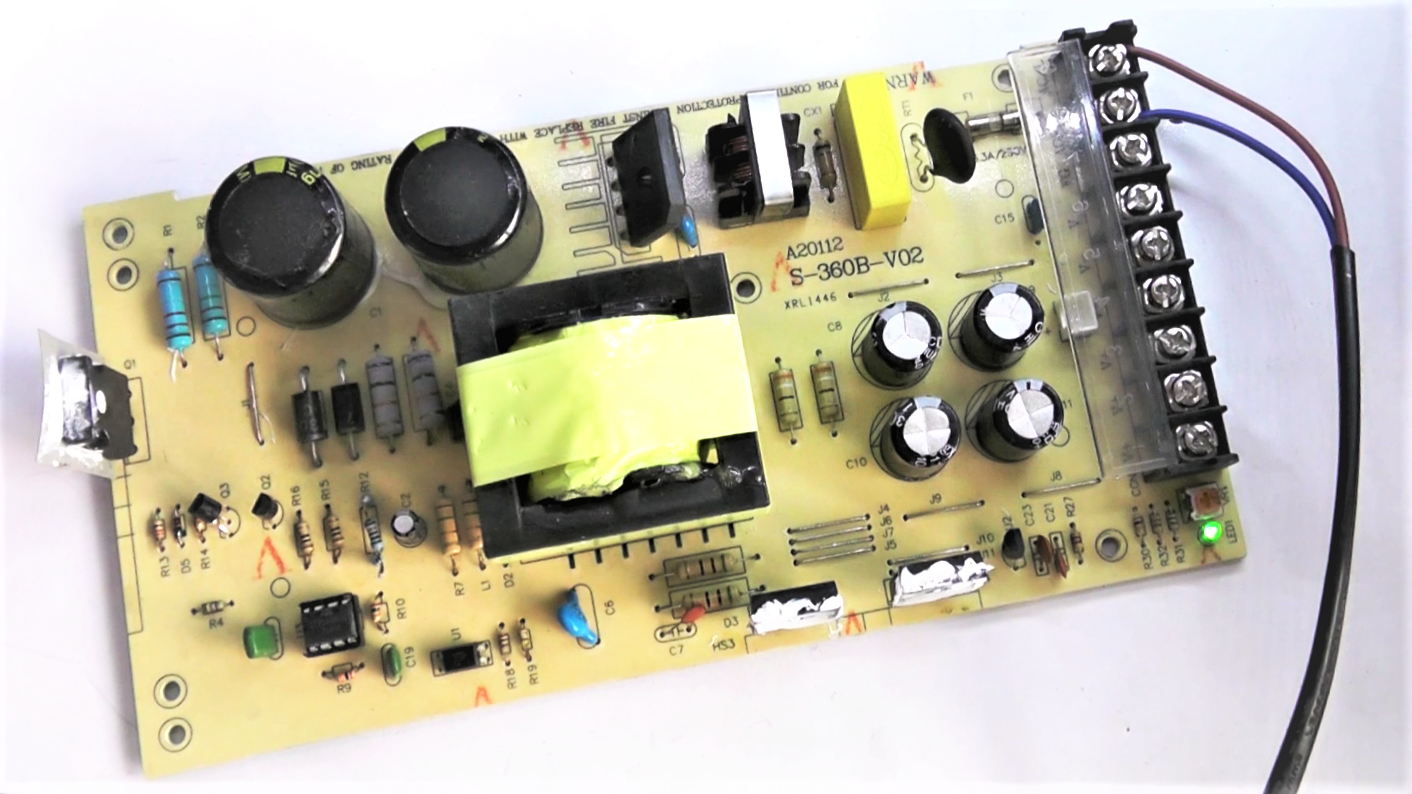

Работа импульсного блока питания

Первичная цепь импульсного блока питания

Первичная цепь схемы блока питания расположена до импульсного ферритового трансформатора.

На входе блока расположен предохранитель.

Затем стоит фильтр CLC, причем катушка используется для подавления синфазных помех. Вслед за фильтром располагается схема выпрямления на основе диодного моста и электролитического конденсатора. Часто для защиты схемы от коротких высоковольтных импульсов после предохранителя параллельно входному конденсатору устанавливается варистор. Сопротивление варистора резко падает при повышенном напряжении. Поэтому весь избыточный ток идет через него в предохранитель, который сгорает, выключая входную цепь.

Защитный диод D0 нужен для того, чтобы предохранить схему блока питания, если сгорит диодный мост. Диод не даст пройти отрицательному напряжению в основную схему, потому, что откроется и сгорит предохранитель.

За диодом стоит варистор на 4-5 ом для сглаживания резких скачков потребления тока в момент включения и первоначальной зарядки конденсатора C1.

Активные элементы первичной цепи: коммутационный транзистор Q1 с ШИМ (широтно импульсным модулятором) контроллером управления. Транзистор преобразует постоянное выпрямленное напряжение 310В в переменное, которое преобразуется трансформатором Т1 на вторичной обмотке в пониженное выходное.

И еще — для питания ШИМ-регулятора используется выпрямленное напряжение, снятое с дополнительной обмотки трансформатора.

Работа вторичной цепи импульсного блока питания

В выходной цепи после трансформатора стоит либо диодный мост, либо 1 диод и CLC фильтр, состоящий из электролитических конденсаторов и дросселя.

Для стабилизации выходного напряжения используется оптическая обратная связь. Она позволяет развязать выходное и входное напряжение гальванически. В качестве исполнительных элементов обратной связи используется оптопара OC1 и интегральный стабилизатор TL431. Когда выходное напряжение после выпрямления превышает напряжение стабилизатора TL431 включается фотодиод, который включает фототранзистор, управляющий драйвером ШИМ

Регулятор TL431 снижает скважность импульсов или вообще останавливается, пока напряжение не снизится до порогового

Как проверить импульсный блок питания через лампочку

Мне периодически приходится ремонтировать и собирать различные импульсные и трансформаторные блоки питания. Иногда случаются различного рода «косяки» в монтаже, в неисправности деталей. Неизменно это приводит к дополнительным затратам, лишним паечным работам и трепу нервов.И что бы себя предостеречь приходится прибегать к использованию некоторых «примочек».

Сегодняшняя примочка это обычная лампочка накаливания, такая же как и висит у вас под потолком. Но в чем же ее волшебное свойство, рассмотрим схему включения лампы накаливания

Лампа включена в сеть 220В через выключатель. Когда выключатель выключен цепь разорвана и лампа не горит, когда цепь замкнута лампа горит. Получается если вместо выключателя цепи включить блок питания, лампочка станет своего рода индикатора замкнутости цепи

Рассмотрим рисунок включения лампы в разрыв цепи импульсного блока питания

Индикация лампочки: 1. Лампочка не светит. Это говорит о том, что в цепи обрыв. Надо смотреть дорожки,дроселя, мост 2. Лампочка загорелась и не тухнет. Говорит о коротком замыкании(КЗ). Смотрю дорожки на КЗ,звоню диодный мост, емкости,транзисторы, а так же вторичные цепи силового трансформатора и в конце сам трансформатор 3. Лампочка вспыхнула и погасла. Блок питания исправен, емкости зарядились и готовы к работе. Если чуток блок нагрузить, лампочка начнет подсвечивать.

Для безопасного пуска трансформаторного блока питания такая же схема включения

Индикация лампочки: 1. Лампочка не светит. Обрыв между точками 1 и 2. 2. Лампочка загорелась и не тухнет. КЗ между 1 и 2, 3 и 4,+ и — или замкнутый диодный мост, а может емкость 3. Лампочка вспыхнула и еле подсвечивает или вообще не горит, при нагрузке подсвечивает ярче. Блок питания исправен

Проверить трансформатор можно и без обвески после вторички.

Таким способом безопасно проверяется любой блок питания. Для импульсных БП проверка дает ответы в каком направлении осуществлять ремонт или поможет наладить новое «творение» без потерь. А вот для трансформаторных БП, проверка даст какой то процент того, что трансформатор еще походит(я о старых или усталых трансформаторах). По честному простая лампа спасла не одну пару дорогих транзисторов, диодов и трансформаторов. Такой индикатор всегда на первом месте.

Подпишитесь в группе Вконтакте или Одноклассники и первым узнайте об новом материале на сайте.

На последок что сказать-то? Просто ремонтируйте безопасно и удачи с ремонтами. С ув. Эдуард
