Светодиоды пиранья: особенности и технические характеристики

Главное отличие светодиодов Пиранья от светодиодов SMD

Светодиоды Пиранья – что такое?
И почему такое необычное «хищное» название получили светоизлучающие кристаллы.

Конечно же, они не имеют ничего общего с южно-американской рыбой, кроме некоторого внешнего сходства.

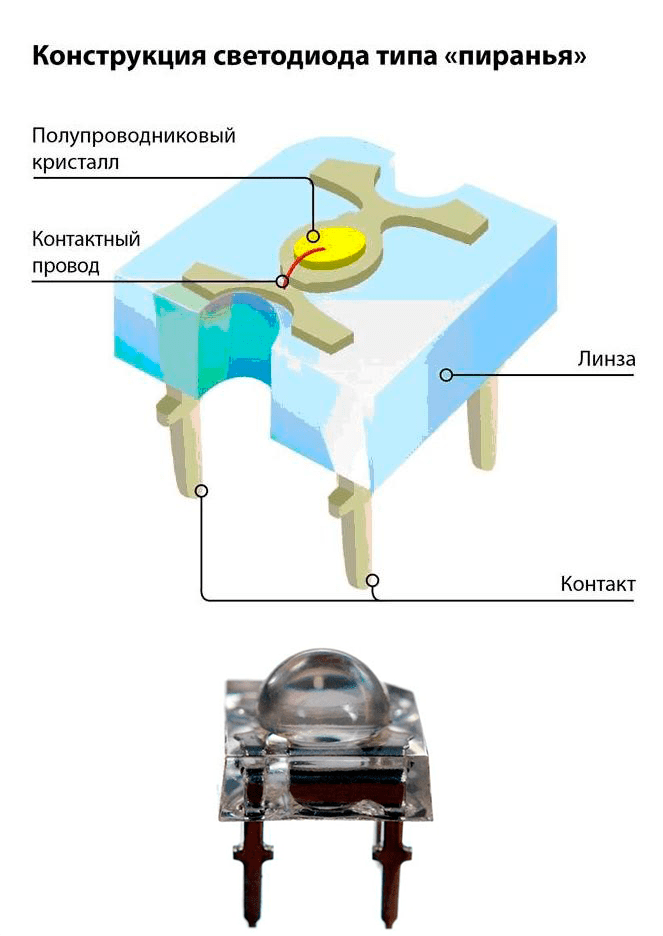

Ассоциация с рыбой возникает из-за четырех выводов-«зубов», выходящих из корпуса вниз. На выводах имеются ограничители высоты установки корпуса над платой, из-за которых они похожи на зазубрины на зубах пираньи.

Корпус светодиодов типа «пиранья», в международном обозначении Piranha – это прозрачный прямоугольный в плане элемент, внутри которого расположен светоизлучающий кристалл, накрытый сверху линзой.

Главное отличие от SMD-светодиодов в том, что SMD-светодиоды – это безвыводные корпуса, которые приклеиваются к поверхности печатной платы, после чего подключаются к контактным площадкам этой платы пайкой. Светодиод SMD – это светоизлучающий кристалл, помещенный в керамический корпус, на боковых гранях которого методом вжигания металла в поверхность керамики выполнены контактные площадки. Кристалл приклеивается или припаивается на поверхность подложки и от контактных площадок на корпусе до полупроводниковых структур кристалла идут алюминиевые или золотые проволочные выводы. Они привариваются к кристаллу.

Преимущества

В первую очередь это, конечно, огромный срок службы. Он колеблется, в зависимости от производителя: 30 — 100 тысяч часов. А 100000 часов это более 11 лет непрерывной (круглосуточной) работы. Во-вторых, это надежность. В-третьих, они не боятся ультрафиолетового излучения. Пиранья ночью могут освещать пространство, а днем находится под палящими лучами солнца, на это не способен ни один современный cсветоизлучающий диод.

Отличительные особенности:

Пиранья устойчивы к динамическим нагрузкам (тряске);
устойчивы к температурным перепадам;
имеют самый низкий коэффициент изменения сопротивления в зависимости от температуры;
выдерживают броски напряжения;
имеют широкий диапазон углов освещенности в зависимости от модели. Этот угол колеблется от 40 до 120 градусов. Можно выбрать любой.

Сам светодиод установлен на гибкой пластиковой основе, что позволяет ему не бояться ни тряски, ни вибрации. Ножки специально утолщены для простоты распайки и надежного отвода излишнего тепла, которое неминуемо возникает при работе.

Подключение светодиодов большой мощности

Разрабатывались специально для осуществления освещения и подсветки и имеют мощность от 1 до 5 и более Вт. Основной характеристикой таких светодиодов является световой поток, который измеряется в люменах. Их отличительная черта – в процессе работы значительно нагреваются. Именно поэтому они чаще всего устанавливаются на радиатор или включаются через токовый драйвер. Для этого, в зависимости от мощности и места установки, используются драйверы:

LEDDRV5 — для световых диодов 1Вт (0,35А);
LEDDRV13 для световых диодов 3Вт и 5Вт.

К драйверу возможно подключение от 1 до 5 светодиодов, причем все они будут питаться одинаковым током.

Хорошим вариантом является использование AC/DC-преобразователей, имеющих стабилизированный ток. Это позволяет отказаться от установки внешних компонентов, таких как резистор или драйвер. Кроме того, это упрощает подключение мощных световых диодов, делает удобной эксплуатацию и снижает стоимость системы.

Устройство и принцип работы светодиодов

Светодиодом называется прибор-полупроводник, способный преобразовывать электрический ток в видимое световое излучение. Часто применяемое обозначение светодиода ЛЕД является абберевиатурой light-emitting diode – светоизлучающий диод.

В отличие от ламп, излучение которых лежит в широком спектре, кристалл светодиода по внешнему полю излучает конкретный цвет. Диапазон освещения определяется химическими особенностями полупроводников, используемых в каждом случае.

Все модели светодиодов содержат следующие элементы:

катод, отвечающий за подачу отрицательной части волны постоянного тока на полупроводниковый кристалл;
анод, осуществляющий подачу положительной части волны на кристалл;
рассеиватель, увеличивающий угол свечения;
рефлектор, который отражает световой поток на рассеиватель;
кристалл или чип полупроводника, осуществляющий излучение светового потока, используя p-n переход.

Конструкция диода включает два полупроводника, легированных разными примесями. Один из них содержит свободные электроны, а второй – отверстия (дырки). Это обеспечивает p-n переход между полупроводниками, когда электроны переходят от донора к реципиенту, занимая свободные отверстия и выделяя фотоны. Данная реакция возможна при наличии источника постоянного тока. На практике применяются гетероструктуры – многослойные полупроводники, имеющие самый маленький вес.

Зная, какие бывают светодиоды по мощности и по внешнему виду, можно выбрать прибор для разных случаев. Они делятся на две большие группы:

Индикаторные. Маленькие светодиоды относительно небольшой мощности с умеренной яркостью. Применяются для цветовой индикации, при подсветке приборных панелей и прочего.
Осветительные. Их мощность может доходить до нескольких десятков Ватт, за счёт чего достигается свечение высокой интенсивности. Используются в составе светодиодных лент и ламп для освещения помещений, в фарах и иных приборах.

Главные три типа светодиодов

Рассмотрим более подробно основные виды светоизлучающих диодов, имеющие различное конструктивное исполнение и производимые по разной технологии.

Выводные светодиоды

Для выводных светодиодов характерно наличие, так называемых, «ножек», предназначенных для их монтажа в отверстиях печатной платы. Этот тип продукции применяется для индикации и подсветки.

Отдельные модификации используются в бытовых фонарях, переносных светильниках, «лазерных» указках. Встречаются 3 типовых модификации корпусов:

Цилиндрические светодиоды

SMD светодиоды

SMD светодиоды устанавливаются на плату методом поверхностного монтажа. Их основой является светодиодный чип (кристалл), размещенный в прямоугольном или квадратном корпусе. Плюсовой и минусовой выводы выполнены в виде металлических полосок.

Процесс создания СМД-диода состоит из четырех этапов: выращиванию кристалла, планарной обработки пленки, бинирования (сортировки чипов по категориям – бинам), размещения полученных чипов в специализированный корпус. Кристаллы выращиваются при помощи технологии, использующей металлоорганическую эпитаксию: послойное наращивание кристаллической структуры и создание контактных отводов от каждого p-n перехода.

Выращенные кристаллы размещаются на подложке, отводящей излишки тепла. При наличии эффективного теплоотвода даже мощные модели работают в стабильном рабочем режиме. Срок беспроблемной службы составляет несколько лет.

На поверхность готовых чипов наносят один из вариантов оптического покрытия, чаще всего люминофор. На мощных светоизлучающих диодах монтируют пластиковую фокусирующую линзу, формирующую диаграмму направленности светового потока.

Светодиодные светильники комплектуются сборкой SMD-диодов, обеспечивающей требуемую величину светового излучения, измеряемую в люменах.

COB-светодиоды

Идея COB-матрицы состоит в размещении большого числа светодиодных элементов на общей подложке. Такое решение обеспечивает более высокую плотность кристаллов на единицу площади по сравнению с SMD-технологией (дискретные чипы в отдельных корпусах).

В итоге компактная матрица излучает суммарный световой поток с лучшей интенсивностью и однородностью. Керамическая или алюминиевая подложка с диодами герметично заливается люминофором. Для отвода излишков тепла готовая плата устанавливается на радиатор.

COB-диоды соединяются последовательно в кластеры. При питании 9 вольт – 3 штуки, 12 вольт – 4 штуки. Рабочий ток нормируется, исходя из вида используемых кристаллов. Соединение созданных кластерных цепочек выполняется параллельно в соответствии с требуемой выходной мощностью/яркостью.

RGB светодиоды

Относятся к источникам декоративного света и применяются в сувенирной продукции и для подсветки. В одном светодиоде RGB размещаются кристаллы синего, зеленого и красного цвета, что позволяет синтезировать любой оттенок. Производителями выпускаются белые и матричные RGB светодиоды. Монтаж прост – Подключение светодиодов ргб к источнику питания, который в свою очередь питается от сети 220 В. Управление цветом осуществляется с помощью специального устройства, называемого контроллером.

Светодиод Пиранья относится к сверхъярким. В некоторых каталогах они встречаются под названием Superflux, что в переводе с английского означает «сверх поток», имеется ввиду, конечно, световой поток. Как правило, они прямоугольного типа с 4-мя ножками (пинами).

Изготавливают Пираньи 4х основных цветов: красный, зеленый, синий, белый. Но могут быть и любого другого: от ультра-ярко-красного, до ультра-ярко-синего, практически фиолетового цвета. Как правило, Пиранья состоят всегда из 3-х диодов, которые расположены в одном пластиковом корпусе, прямоугольной формы, залитого специальным компаундом.

Цвет зависит от того, какой из трех светодиодов горит ярче, а какой тусклее. При одинаковом световом потоке от трех диодов(красного, зеленого и синего) получаем чисто белый свет. Исключение составляют светодиоды основных цветов. Их цвет установлен на заводе производителе, и изменить его самостоятельно невозможно.

Выпускаются и так называемые многоцветные светодиоды, которые обозначаются буквами RGB в аббревиатуре. Часто их называют полноцветными, так как при правильном подключении можно получить любой цвет свечения. Как это сделать рассмотрим позже.

Обозначение в каталогах для светодиодов Пиранья следующее: BL-FL 7670 PG C XXX

Вместо ХХХ могут находиться цифры, но обычно этих знаков вовсе нет, поскольку это дополнительная информация не особенно нужная покупателю, а вот все остальное важно

BL – сокращенное название производителя (в данном случае BETLUX).
FL – обозначает, что это светодиод типа Пиранья, от слова FLUX.
7670 – тип корпуса.
PG – цвет излучаемого света (в данном случае pure green – чисто зеленый).
С – цвет линзы (в данном случае от слова clear — прозрачный).

Пиранья применяются практически во всех видах освещения: от декоративной подсветки или индикации процессов, до сверхмощных уличных прожекторов. В последнее время они довольно часто стали использоваться в автомобильной промышленности. Это и габаритные огни, и стоп-сигналы, и сигналы поворотов, и фонари заднего хода.

Некоторые умельцы интегрируют их в колесные диски для придания оригинальности своему автомобилю. На рынке представлены и влагостойкие светодиоды Пиранья, благодаря которым можно самостоятельно устроить подсветку в аквариуме, бассейне или просто сделать подсветку своего жилища снаружи, то есть на открытом воздухе.

Внешний вид монохромного LED Пиранья представлен на чертеже ниже.

Как можно заметить, ножки обозначены большими латинскими буквами А и С. А – означает Анод (положительный электрод), С – катод (отрицательный электрод).

В некоторых каталогах ножки обозначаются цифрами, в этом случае цифры 1 и 2 означают анод, 3 и 4 – катод. Электрическая схема распайки представлена слева.

Для запитки достаточно одной анодной ножки и одной катодной. На схеме показан один светодиод для простоты понимания, хотя это не всегда соответствует действительности, обычно их три.

Многоцветные Пираньи имеют несколько другую распайку (смотри схему ниже).

В данном случае цифра 1 – обозначает анод, 2 – катод синего led, 3 – зеленого и 4 – красного.

Примеры подключения и использования

Пример 1

В примере демонстрируется самая простая задача по работе со светодиодом — включение и отключение на 1 секунду.

Схема подключения:

Скетч для загрузки:

// включение светодиода
// задержка на 1 секунду
// выключение светодиода
// задержка на 1 секунду

Пример 2. Управление с клавиатуры

Данный пример демонстрирует изменение времени включенного и выключенного состояния в зависимости от введенного значения с клавиатуры. По умолчанию значение времени установлено в 1 секунду (1000 миллисекунд). После загрузки скетча на контроллер, необходимо открыть монитор сериал порта, куда требуется ввести цифровое значение нового времени работы светодиода в миллисекундах отличное от нуля. Светодиод начинает мигать с частотой нового введённого времени.

Пример протестирован на контроллере Smart UNO.

Схема подключения:

Скетч для загрузки:

//объявление пина подключения модуля
//переменная для хранения времени задержки
// установка пина как выходной
//записать его в переменную хранения времени
// включение светодиода
// задержка на 1 секунду
// выключение светодиода
// задержка на 1 секунду

Пример 3. Управление с помощью ШИМ

Данный пример демонстрирует изменение яркости свечения светодиода. Светодиод из выключенного состояния постепенно зажигается ярче, а затем постепенно затухает. Далее всё повторяется.

Пример протестирован на контроллере Smart UNO.

Схема подключения:

Скетч для загрузки:

//объявление пина подключения модуля
// установка пина как выходной
//первый цикл увеличивает яркость
//второй цикл уменьшает яркость
//записать значение яркости на порт светодиода
//задержка в 100 миллисекунд

Пример 4. Управление с помощью ШИМ (значение вводится с клавиатуры)

Данный пример демонстрирует изменение яркости свечения светодиода. Светодиод мигает с периодичностью 100 миллисекунд. По умолчанию яркость светодиода задана в 500 единиц (половина возможной яркости). После загрузки скетча в контроллер, открыв монитор Serial порта, можно ввести требуемую яркость. Однако, значение яркости будет программно ограничено между значениями 0 и 1023 (минимальное и максимальное значения).

Пример протестирован на контроллере Smart UNO.

Схема подключения:

Скетч для загрузки:

//объявление пина подключения модуля
//переменная для хранения яркости
// установка пина как выходной
// инициализация Serial-порта
//если что-то пришло из сериал порта
//считать значение в переменную
// если считанное значение отлично от 0
//записать его в переменную яркости, ограничив значение
// включение светодиода с заданной яркостью
// задержка на 1 секунду
// выключение светодиода
// задержка на 1 секунду

Светодиод представляет собой полупроводниковый кристалл в корпусе или без него с двумя выводами (проволочными или контактными площадками), которые являются контактами питания.

Он проводит электрический ток только в направлении от анода к катоду, при этом на анод подают положительное напряжение, а на катод – отрицательное. Световой диод нельзя подключать к источнику питания непосредственно, т.к. он выйдет из строя, произойдет электрический пробой (сгорит). Для правильного включения в электрическую цепь ему нужен ограничитель, что и делают, устанавливая последовательно со светодиодом резистор. Такой резистор называется ограничительным. Кроме резистора, может устанавливаться интегральная или использоваться AC/DC-преобразователи.

При огромной разновидности типов светодиодов, все они имеют параметры, по которым они различаются, а это существенно влияет на способ их питания.

Основные параметры, на которые следует обращать внимание это:

сила тока (ток прямой номинальный);
падение напряжения (напряжение между катодом и анодом при прохождении номинального прямого тока).

Чтобы осуществить подключение светодиодов,
какмаломощных, так и сверхмощных,необходим источник питания, который выдает напряжение не меньше, чем падение напряжения. Это аксиома. На упаковке со световыми диодами имеется его характеристика — , которая указывает величину падения напряжения.

Подключение светодиодов большой мощности

LEDDRV5 — для световых диодов 1Вт (0,35А);
LEDDRV13 для световых диодов 3Вт и 5Вт.

К драйверу возможно подключение от 1 до 5 светодиодов, причем все они будут питаться одинаковым током.

Звуковые сигналы

Во всех странах предписана обязательная установка звукового сигнала, в большинстве стран действуют предписания по силе звука. Применение сигнальных устройств с различным чередованием тона для личных автомобилей в ФРГ запрещено. При размещении звуковых сигналов следует добиваться того, чтобы детали кузова не мешали распространению звука. Звуковые сигналы можно разместить за решеткой радиатора, где они в некоторой степени защищены от загрязнения и атмосферных осадков. Слышимость сигналов сильно зависит от скорости автомобиля. Существует два типа звуковых сигналов, которые отличаются по характеру звучания.

Мембрана рожкового сигнала имеет определенную основную частоту звука (примерно 400 Гц) и излучает в области высокого тона (примерно 1800—3500 Гц). Поэтому тон рожкового сигнала жесткий и одновременно пронизывающий. Для улучшения звучания рожки применяют гармонически согласованными (терция) парами. С помощью эластичной подвески следует предотвращать влияние, оказываемое на звук колебаниями кузовных деталей и их дребезжанием (исключение акустического и механического замыкания), в связи с этим свободное распространение звука имеет особое значение.

Фанфара (электропневматический рожок) имеет широкий частотный диапазон, так как в этом случае столб воздуха колеблется в трубе (спиралеобразно свернутой). Благодаря этому тон мягче и приятнее, но в противоположность общему мнению менее пронизывающий. Кроме того, фанфары не так чувствительны к виброзамыканию. Все звуковые сигналы (Приводятся в действие с помощью выключателя через реле, так как сильно зависят от напряжения и очень восприимчивы к плохому контакту.

Виды габаритных огней

Когда водитель передвигается по трассе, по тому, какой световой сигнал видно от другого автомобиля, он может легко определить его положение. На этот случай производители оснастили транспортные средства подсветкой, которая соответствует всемирным стандартам.

Вот какие виды габаритных огней помогут определить, какое положение на дороге занимает остановившийся автомобиль с выключенными фарами.

Передние габаритные огни

Белые лампочки со слабым свечением, установленные в фарах, называются по-разному. Для одних это подсветка, для других – стояночный свет. Как бы они ни назывались, они всегда должны соответствовать стандарту. Передние габариты всегда имеют белый цвет, чтобы другие участники дорожного движения смогли понять, что автомобиль стоит на встречу движения. Если в темноте или когда дорога плохо просматривается из-за непогоды, машина припаркована на обочине, водитель обязан включить эту подсветку.

Задние габаритные огни

Эта подсветка расположена в конструкции задних фар. Их свечение всегда должно быть красным. Благодаря этому другим водителям будет понятно, что машина стоит по ходу движения. Передние габариты в этом случае будут видны в зеркало заднего вида. Когда у стоящего автомобиля светятся красные фонари, объезжать его нужно с немного большим боковым расстоянием. Причина тому – водитель того авто может не увидеть движущийся транспорт (находится в слепой зоне или просто по невнимательности) и открыть дверь.

Боковые габаритные огни

Эти огни определяют размеры транспортного средства, а также помогают его заметить, когда не видно ни переднего, ни заднего света (например, на перекрестке). Чаще всего эти лампочки светятся желтым светом. Однако встречаются и модели авто, у которых этот элемент имеет синий цвет. Еще одно назначение боковых габаритов – помочь сзади идущему автотранспорту определить, можно ли выполнить обгон или нет. В этом случае будет видно только задний свет, а передний – намного хуже.

Светодиоды Пиранья: особенности и технические характеристики

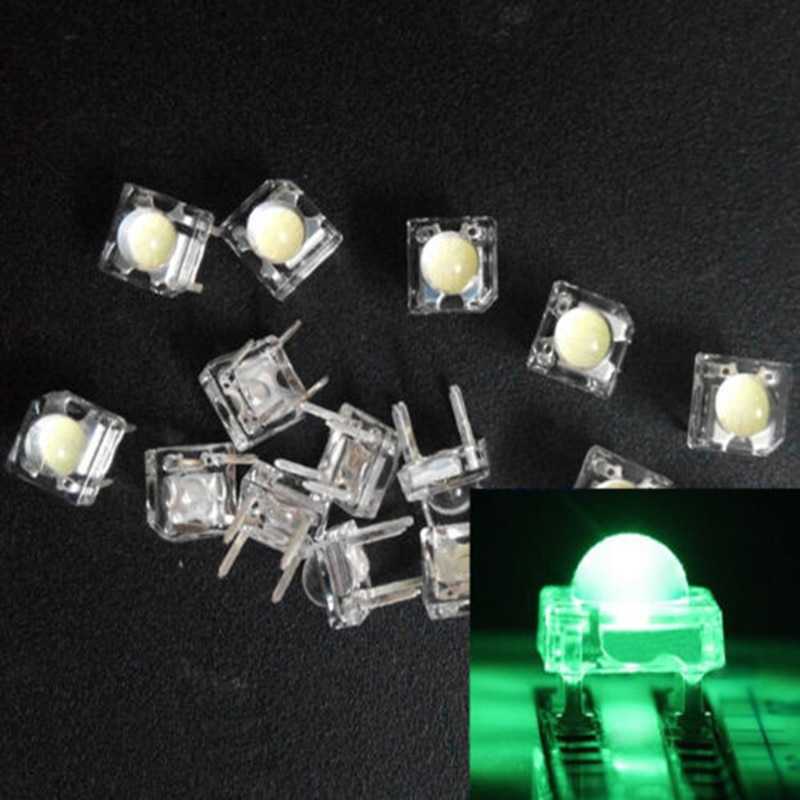

Светодиоды Пиранья получили свое экзотическое название благодаря конструкции корпуса, который имеет 4 жестких штырьковых вывода и отдаленно напоминает зубы одноименной рыбы.

Особенностями светодиодов этого типа выступает очень точное позиционирование по месту установки и небольшие потери светового потока от кристалла до внешней среды. Поэтому второе название этих светодиодов — Super Flux.

Отличительные особенности

Несколько удачных конструкторских решений корпуса светодиодов Пиранья сформировали ряд отличительных особенностей, основными из которых выступают следующие факторы:

Жесткая конструкция выводов и очень легкий корпус из прозрачного эпоксидного компаунда увеличивают механическую прочность светодиода и его стойкость к вибрационным нагрузкам.
Выводы светодиода не требуют формовки перед монтажом на печатную плату, что снижает технологические издержки установки или распайки и позволяет полностью автоматизировать производственные процессы.
Металлический внутренний каркас и четыре толстых вывода улучшают отвод тепла от светодиодного кристалла. Такая особенность позволяет легко размещать в одном корпусе три светодиодных кристалла для RGB вариантов свечения.
Плоская структура корпуса дает возможность легко формировать на его поверхности любые виды оптической линзы, которые определяют диаграмму направленности светодиода. Угол свечения у разных светодиодных корпусов Пиранья составляет величину от 35 до 140 градусов.

Сферы применения

Сферы применения светодиодных кристаллов Пиранья определяются двумя основными факторами — стойкостью к вибрации и высокой яркостью свечения.

Первый фактор сыграл основную роль в широком использовании Пираньи в автомобильной промышленности. Поворотные огни, стоп-сигналы, подсветка номеров или освещение салона автомобиля — перечень можно продолжать и продолжать.

Также широко используются корпуса Пиранья в индикаторной части автомобиля. Жесткое позиционирование на плате обеспечивает точное совпадение технологических размеров при сборке, а большой выбор цветов не вносит ограничений в дизайнерские возможности разработчиков индикаторных панелей.

Второй обширной областью применения светодиодов этого типа выступает рекламный бизнес, а также все, что связано с этой сферой. Здесь основными критериями их применения выступают высокая яркость, а также удобство сборки или монтажа рекламных конструкций. Рекламные щиты или вывески, подсветка объемных объектов или букв, бегущие строки и широкий спектр разнообразных табло — перечень применения светодиодных кристаллов Пиранья постоянно расширяется и дополняется.

Технические характеристики

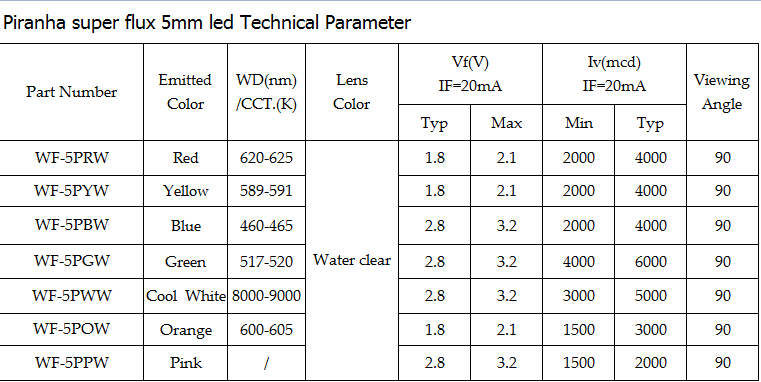

Сверхяркие светодиоды Пиранья выпускаются в квадратном корпусе, размером 7,6 х 7,6 мм, с четырьмя выводами, ориентированными вниз. В верхней части расположена выпуклая или плоская линза, которая определяет диаграмму направленности свечения светодиодного кристалла.

Технические характеристики зависят от конкретного производителя. Из похожих параметров можно выделить небольшие рабочие токи (20-30 mA), а также прямое падение напряжение, которое составляет величину от 2 до 4,5 вольт.

Типовая схема распайки в монохромных изделиях обозначается буквами A или C, где на выводы A подключен анод светодиодного кристалла, а на выводы C — катод. Некоторые производители в документации обозначают выводы цифрами. Чаще всего в этом случае 3 и 4 ножка является катодом, а 1 и 2 – анодом.

Распиновка RGB-светодиодов выполняется в одном из двух вариантов — с общим анодом или общим катодом. Остальные три вывода являются управляющими контактами каждого цветного кристалла.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

RGB светодиоды

Светодиоды «Пиранья» представляют собой низкопрофильную конструкцию с установленным светодиодом. Благодаря особенности конструкции светодиод «Пиранья» обеспечивает высокий световой поток, низкое тепловое сопротивление, а также низкое энергопотребление.

Низкопрофильная конструкция корпуса светодиодов «Пиранья» позволяет добиться более интенсивной и равномерной освещенности по сравнению со стандартными светодиодами. Кроме того, светодиоды устойчивы к встряскам. Четырех выводная система светодиодов «Пиранья» выглядит солидно. И в любой ситуации, вплоть до аварии или столкновении, они не отпадут от печатной платы.

Сфера применения светодиодов практически не ограничена. Рассмотрим несколько наиболее популярных вариантов использования светодиода «Пиранья»

Наиболее часто светодиоды «Пиранья» используются автолюбителями для замены штатного освещения на своих автомобилях. Равномерное свечение светодиодов идеально подходит для установки в центральный плафон салона

В задний стоп-сигнал,

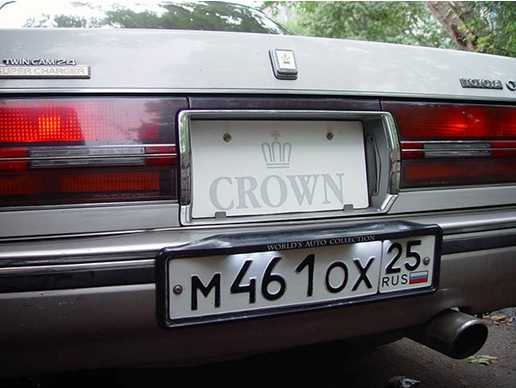

Для использования в качестве подсветки номера

А также для использования в качестве в качестве декоративной подсветки логотипа

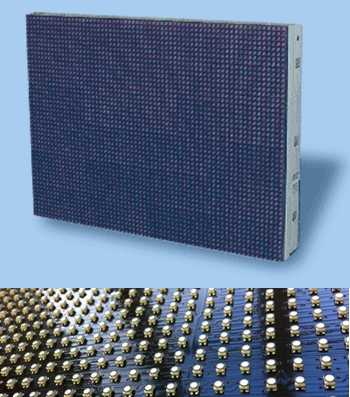

Кроме того, светодиоды «Пиранья» находят применение в электронных табло

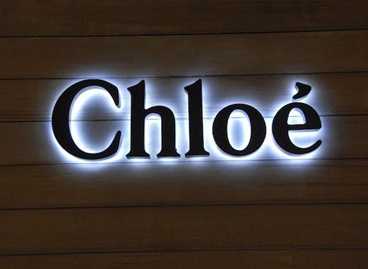

Подсветке объемных букв и других объемных объектов.

Особенности низкого профиля позволяют использовать эти светодиоды с линзами и отражателями.

Выводы

Пиранья идеальны для применения, как в быту, так и на автомобилях, поскольку они не бояться тряски и вибрации. При соблюдении определенных правил подключения они прослужат верой и правдой долгие годы. Время гарантированного срока работы гораздо больше срока эксплуатации любого автомобиля или любого другого прибора используемого в быту.
