Инструкция по изготовлению импульсного блока питания из энергосберегающей лампы

Преимущества от замены люминесцентных лампочек на светодиоды

Переход на идентичные светодиодные источники позволит достичь экономии электроэнергии в 2-3 раза. Причем это актуально для любой лампочки независимо от ее форм-фактора. Не забывайте, что современные технологии постоянно совершенствуются, так и в случае с LED человечество еще не достигло максимальных высот развития. В будущем такие изделия будут еще более эффективными.

Чтобы прочувствовать существенную выгоду при переходе с люминесцентных ламп на светодиоды, подсчитаем разницу мощностей для квартиры. Допустим, используется 10 ламп, а средняя продолжительность работы каждой составляет 3 часа в сутки. Перемножим эти значения с 30 днями и получим 90 часов в месяц. Пусть каждая лампа потребляет 50 Вт/ч, значит ежемесячный расход составляет 45 кВт. Если стоимость 1 кВт равна 10 руб., то плата за электроэнергию при использовании одной такой лампы составит 450 руб.

При переходе на светодиоды и желании сохранить освещенность помещений на прежнем уровне, достаточно взять LED-источники на 20 Вт. Таким образом, в месяц на освещение будет уходить 18 кВт, а плата за электроэнергию составит 180 руб. Это в 2,5 раза меньше, но на деле данный показатель может быть значительно выше.

Рассчитываем ёмкость необходимого напряжения

Для экономии используют конденсаторы с маленьким показателем ёмкости. Именно от них будет зависеть показатель пульсации входящего напряжения. Для снижения пульсации, необходимо увеличивать объём конденсаторов тоже делается для увеличения показателя пульсации только в обратном порядке.

Для снижения размеров и улучшения компактности, возможно, применять конденсаторы на электролитах. К примеру, можно использовать такие конденсаторы, которые вмонтированы в фототехнику. Они обладают ёмкостью 100µF х 350V.

Блок питания на двадцать ватт

Чтобы обеспечить бп показателем двадцать ватт, достаточно использовать стандартную схему от энергосберегающих светильников и вовсе не наматывая дополнительной намотки на трансформаторы. В случае, когда дроссель обладает свободным пространством и может дополнительно уместить витки, можно их добавить.

Таким образом, следует добавить два-три десятка витков обмотки, чтобы была возможность подзаряжать мелкие устройства или использовать ибп как усилитель для техники.

Схема блока питания на 20 ватт

Если вам требуется более эффективное увеличение показателя мощности, можно использовать самый простой провод из меди, покрытый лаком. Он специально предназначен для обмотки. Убедитесь что изоляция на стандартной обмотке дросселя достаточно качественная, так как эта часть будет находиться под значением входящего тока. Также следует оградить её от вторичных витков с помощью бумажной изоляцией.

Действующая модель БП мощность – 20 Ватт.

Для изоляции используем специальный картон толщиной 0.05 миллиметра или 0.1 миллиметра. В первом случае необходимо два слова, во втором достаточно одного. Сечение обмоточного провода используем из максимального больших, количество витков будет подбирать методом проб. Обычно витков необходимо достаточно мало.

Уменьшение поперечного диаметра используемого провода конечно увеличит численность витков, но на мощность это повлияет только в минус.

Стоваттный блок питания

Чтобы иметь возможность поднять мощность бп до сотни ватт, необходимо дополнительно докрутить импульсный трансформатор и расширить ёмкость фильтровочного конденсатора до 100 фарад.

Схема 100 ватт БП

Чтобы облегчить нагрузку и уменьшить температуру транзисторов, к ним следует добавить радиаторы для охлаждения. При такой конструкции, КПД получится в районе девяноста процентов.

Следует подключить транзистор 13003

К электронному балласту бп следует подключить транзистор 13003, который способен закрепляться с помощью фасонной пружины. Они выгодны тем, что с ними нет необходимости устанавливать прокладку из-за отсутствия металлических площадок. Конечно, их теплоотдача значительно хуже.

Лучше всего проводить закрепления с помощью винтов М2.5, с заранее установленной изоляцией. Также возможно использовать термопасту, которая не передаёт напряжение сети.

Подключение к сети 220 вольт

Подключение происходит с помощью лампы накаливания. Она будет служить защитным механизмом и подключается перед блоком питания.

В этом случае, лампа служит балластом, который имеет нелинейный показатель и отлично предохраняет ибп от неисправной работы сети. Значение мощности лампы необходимо подбирать таким же образом, как и мощность самого импульсного блока питания.

Так как, возможно, что блок питания будет пропускать сильное напряжение, позаботьтесь о том, чтобы все его соединения и контакты были качественно заизолированы. Тоже касается и всех транзисторов, их так же следует изолировать от внешней среды, ведь они могут пропускать ток через свой корпус.

Очень часто причиной поломки электроприбора становится неисправность аккумулятора. Вследствие этого нужен ремонт или же покупка нового оборудования. Но можно избежать больших затрат, сделав блок питания из энергосберегающей лампы своими руками. Все необходимые детали можно взять из обычной люминесцентной лампы, стоимость которой невелика.

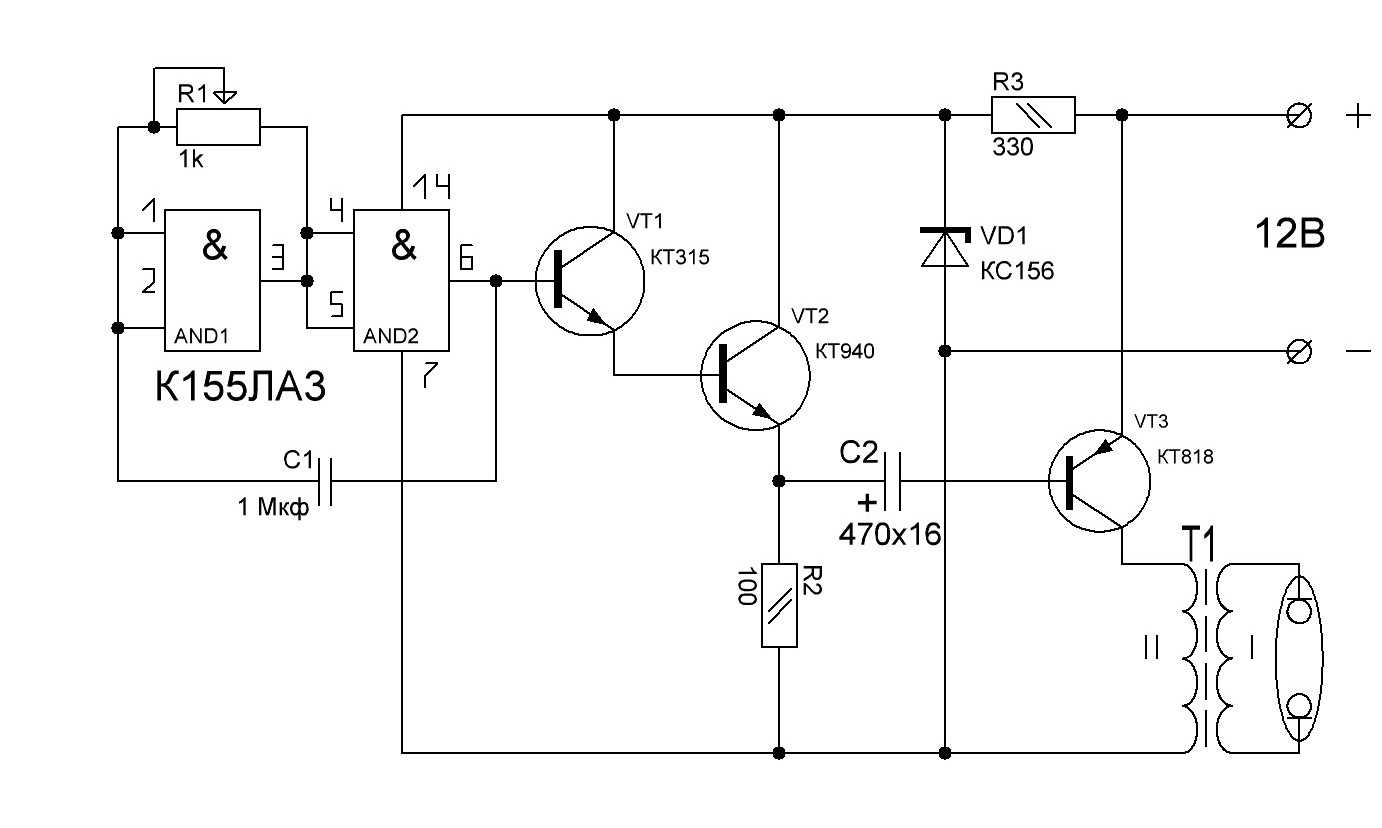

Поделки своими руками для автолюбителей

Люминесцентные лампы, или по-другому экономки, долгое время успешно использовались во многих домах. Поэтому найти старую, пусть даже и в нерабочем состоянии эконом-лампу в запасниках не проблема.

Хочу поделиться идеей, как переделать блок питания от газоразрядной лампы, усовершенствовать его. Новый, переделанный, блок питания может использоваться, как основа для зарядного устройства, блока питания усилителя, т. е. везде, где есть необходимость источника питания.

Чтобы лучше разобраться в сути переделки, скажу несколько слов о самой газоразрядной лампе, принципе ее работы. Любая газоразрядная лампа, а также обычная экономка, для своей работы требует высокого напряжения, в несколько раз выше, чем напряжение в сети.

В такой лампе предусмотрен встроенный импульсный преобразователь, балласт. Обычно, для этого используют полумостовой автогенераторный преобразователь. Схема такого блока питания простейшая, в ней даже нет дополнительной защиты, кроме предохранителя. Но между тем, такая система надежно работает. Что касается цели запуска, то она строится на базе симметричного диака.

Схема, аналогична принципам электронного трансформатора, одно отличие – используется накопительный дроссель, а не понижающий трансформатор. Так вот, хочу доступно объяснить, как из блока питания эконом лампы получить полноценный импульсный источник питания понижающего типа – это, во-первых. Во-вторых, рассказать, как обеспечивается гальваническая развязка от сети для безопасного использования.

Главное что необходимо сделать – доработать выход при помощи диодного выпрямителя и сглаживающей емкости.

Итак, приступаем к работе:

1. Берем экономку любой мощности, я взял рабочую лампу на 125 Вт. Вскрыл лампу, изъял блок питания. Колба не понадобится, поэтому ее надо утилизировать. 2. Далее сверяемся со схемой балласта. В принципе они одинаковые, но могут быть дополнены какими-нибудь компонентами.

Что мы видим на плате? Массивный дроссель – его то и надо выпаять. Используем для этого паяльник.

3. Для дальнейшей работы нам понадобится блок питания от компьютера (можно нерабочий), точнее, его силовой импульсный трансформатор. Достаем его.

4. Смотрим дальше на плату. Там имеется небольшое колечко – трансформатор обратной связи по току.

Он включает в себя 3 обмотки:

2 обмотки – это задающие,

а третья – обмотка обратной связи, которая содержит всего 1 виток. Подключаем трансформатор, взятый от блока питания ПК. Как это сделать, смотрите на схему.

Объясню подробнее: 1 из выводов сетевой обмотки подсоединяем к обмотке обратной связи.

Со вторым выводом поступаем так: подключаем к точке соединения двух конденсаторов полумоста.

Можно сказать процесс завершен. Нагружаю выходную обмотку трансформатора и убеждаюсь в том, что напряжение присутствует.

Напоследок, несколько советов:

— для начального запуска балласта использовать страховочную лампочку.

— В том случае, когда блок питания требуется малой мощности, возможен более простой принцип устройства: не нужен никакой трансформатор, а вторичную обмотку выполнить на сам дроссель.

— Не лишним будет установление силовых транзисторов на радиаторы. Естественно, что при рабочей нагрузке они нагреваются.

— Вторичная обмотка трансформатора обеспечивает любое напряжение, потребуется лишь его перемотка, но все зависит от целей использования.

Так, когда блок будет использоваться в зарядном устройстве автомобильного аккумулятора, перемотка не потребуется. Если же он делается для выпрямителя, то нужно взять импульсные диоды.

Вот и все, что хотел рассказать сегодня. Замечу, что вариантов переделки блока из эконом лампы множество, это лишь один из них.

Автор; АКА КАСЬЯН

Как подключать ИБП к шуруповерту

Электроинструмент необходимо разобрать, отвинтив все шурупы. Обычно корпус шуруповерта состоит из двух половинок. Далее следует найти провода, которыми двигатель подключается к батарее. Соединить эти провода с выходом ИБП можно с помощью пайки или термоусадочной трубки, вариант со скрутками нежелателен.

Для ввода провода от блока питания в корпусе инструмента необходимо выполнить отверстие

Важно предусмотреть меры, предотвращающие вырывание провода в случае неосторожных движений или случайных рывков. Самый простой вариант – обжать провод внутри корпуса у самого отверстия клипсой из сложенного пополам коротенького отрезка мягкой проволоки (подойдет алюминий). Имея превосходящие диаметр отверстия размеры, клипса не даст проводу оторваться и выпасть из корпуса в случае рывка.

Имея превосходящие диаметр отверстия размеры, клипса не даст проводу оторваться и выпасть из корпуса в случае рывка.

Энергосберегающие лампы набирают все большую популярность, позволяя сберегать энергию, они еще обладают ровным белым светом, так же есть лампы теплого света, схожие цветом свечения с лампами накаливания. Но к сожалению, энергосберегающие лампы тоже не вечны, кто-то их просто выбрасывает, а кто-то… делает из них полезные самоделки.

В этой статье рассмотрим как сделать простой импульсный блок питания из энергосберегающей лампы. В большинстве случаев в энергосберегающей лампе из строя выходят нити накала, находящиеся в колбе, а электронная часть остается целой.

Берем неисправную энергосберегающую лампу. И при помощи отвертки поддеваем две половины корпуса. Проходим по контуру и поочередно отгибаем одну половину от другой.

Примерно все энергосберегающие лампы сделаны по такой схеме:

Для того, чтобы сделать импульсный блок питания, мы изменим ее к такому виду:

Сначала убираем все штырьки, два конденсатора и диоды(если они есть), у меня как видно на фото, их не было.

Снимаем импульсный дроссель, тут возможны два варианта, первый — это в свободное место дросселя наматывается вторичная обмотка и он устанавливается обратно на плату. В таком случае получить большую мощность не получится. Второй способ — мотается импульсный трансформатор например на ферритовом кольце. При установке радиаторов на транзисторы, можно получить мощность 100Вт и более.

Мне большая мощность была не нужна, целью было запитать метр белой светодиодной ленты, для изготовления чего-то наподобие кухонного ночника:). Напряжение питания также выбрал около 8-10 Вольт, чтобы лента светилась не сильно ярко, в таком режиме работы она прослужит гораздо дольше.

Дроссель снят, разбираем его, это сделать достаточно легко, разматываем желтую синтетическую пленку, и вынимаем две половинки феррита. Перед тем как наматывать вторичную обмотку, необходимо сделать изоляцию, просто намотать на первичную обмотку электрокартон, простую бумагу, или же сантехническую фум ленту. Далее мотаем несколько витков.

Также делаем изоляцию и выводим края обмотки.

Собираем трансформатор в обратной последовательности, я воспользовался клеем типа «Секунда».

Устанавливаем трансформатор на плату. Соединяем перемычкой Р1 и Р4 (смотрите по схеме).

Для тестирования я подключил остаток мотка светодиодной ленты, предварительно выпрямив напряжение при помощи диода и конденсатора. Напряжение на выходе получилось 9 Вольт.

Всё импульсный блок питания из энергосберегающей лампы готов, работает, на плате ничего не греется.

Использование светодиодных лампочек взамен газоразрядным

Если пройти в любой офис или учебное заведение, то можно заметить, что везде установлены лампы дневного света – газосветные (люминесцентные). Как правило, мощность этих приборов составляет не больше 35 Вт.

Кончено, каких-то семь лет назад подобные устройства были лучшими, потому что их считали экономичными. Тем не менее, время не стоит на месте, что позволило получить долговечные LED-лампы, которые превзошли ожидания.

Постепенно пользователи переходят на более современные лампочки

Теперь во всех учреждениях начали менять устаревшие конструкции на светодиоды. К примеру, если в офисе установлен стандартный потолочный светильник, то достаточно только поменять лампочки.

Главной проблемой является необходимость замены светодиодных лампочек для люминесцентных осветительных приборов. Не стоит в этом случае выбрасывать светильник, потому что приобрести новый значительно дороже. Для этого потребуется изменение схемы подключение лампы, которую мы рассмотрим ниже.

Схема подключения LED-лампы взамен газоразрядной

Здесь потребуется конструкция, которая имеет типовой размер – Т8. Ведь она предполагает возможность монтажа в светильник лампочек разной конфигурации, но одной длины. Модернизация заключается в отсоединении внутреннего наполнения, но это не требует слишком много времени.

Схема замены люминесцентных лампочек

Здесь можно заметить, что схема не представляет сложностей, в разъем дросселя фиксируется перемычка. Тем не менее, если установлено устройство защиты отключение, то оно может срабатывать, поэтому балласт рекомендуется отсоединить.

Лампы Т8 имеют четыре штыря, но для того, чтобы выполнить подключение, понадобится два.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Отключаем питание на распределительном щите

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Демонтируем старые трубки

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Так будет выглядеть перемычка между контактами

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Таким образом будет выглядеть светильник в собранном виде

Составляющие схемы

Стандартные бытовые энергосберегающий лампы любой мощности имеют одну схему работы и включают следующие элементы со своими особыми функциями:

На пусковом конденсаторе происходит зажигание лампы.
Фильтр электромагнитных помех предотвращает мерцание и прочие сбои, идущие из сети.
Стабилизирующий фильтр-емкость обеспечивает подачу тока заданных параметров, тем самым продлевая срок эксплуатации прибора.
Токоограничитель защищает схему от избытка напряжения и поддерживает его постоянное значение.
Транзисторы биполярные.
Предохранитель-резистор предотвращается электронику от резкого повышения напряжения в сети.

Основные компоненты энергосберегающей лампы показаны на рисунке ниже:

Если энергосберегающая лампа вдруг перестала светить, ее можно попытаться восстановить своими руками. Необходимо сделать ремонт колбы или электронной схемы. Для доступа запчастей потребуются другие аналогичные лампочки, для разборки – плоская отвертка, а для прозвонки компонентов – мультиметр

Особую осторожность нужно проявлять при контакте с колбой. Ни в коем случае нельзя ее повреждать, так как выход находящихся в ней паров ртути опасен для здоровья!

Подготовительные работы

В качестве примера — ниже приведена схема люминесцентной лампочки Vitoone, но принципиально состав плат от разных производителей отличается не сильно. В данном случае представлена лампочка достаточной мощности – 25 ватт, из неё может получиться отличный зарядный блок на 12 В.

Схема лампы Vitoone 25W

Сборка блока питания

Красным цветом на схеме обозначен осветительный узел (т.е. колба с нитями накала). Если нити в нём перегорели, тогда эта часть лампочки нам больше не понадобится, и можно смело откусить контакты от платы. Если лампочка всё же горела перед поломкой, хоть и тускло, можно потом попытаться реанимировать её на какое-то время, подсоединив к рабочей схеме с другого изделия. Но речь сейчас не об этом. Наша цель — создать блок питания с балласта, добытого из лампочки. Итак, удаляем все что находится между точками А и А´ на приведённой выше схеме. Для блока питания небольшой мощности (приблизительно равной исходной у лампочки-донора) достаточно лишь небольшой переделки. На месте удалённого лампочного узла нужно установить перемычку. Для этого просто примотайте новый отрезок провода к освободившимся штырькам — на месте крепления бывших нитей накала энергосберегающей лампочки (или к отверстиям под них).

В принципе Вы можете попытаться немного повысить генерируемую мощность, снабдив дополнительной (вторичной) навивкой уже имеющийся на плате дроссель (он обозначен на схеме как L5). Таким образом, его родная (заводская) навивка становится первичной, а ещё один слой вторичной — обеспечивает тот самый резерв мощности. И опять же, его можно регулировать количеством витков или толщиной навиваемого провода.

Подключение блока питания

Но, понятно, намного нарастить исходные мощности не удастся. Всё упирается в размеры «рамки» вокруг ферритов – они весьма ограничены, т.к. изначально предполагались для использования в компактных лампах. Зачастую удаётся нанести витки только в один слой, восьми – десяти для начала будет достаточно. Старайтесь накладывать их равномерно по всей площади феррита, чтобы получить максимальную производительность. Такие системы очень чувствительны к качеству навивки и будут неравномерно нагреваться, и в конце-концов придут в негодность. Рекомендуем на время проведения работ выпаять со схемы дроссель, так как иначе выполнить намотку будет нелегко. Очистите его от заводского клея (смол, плёнок и т.д.). Визуально оцените состояние провода первичной намотки, проверьте целостность феррита. Так как если они повреждены, нет смысла в дальнейшем продолжать с ним работать. Перед началом вторичной намотки проложите по верху первичной обмотки полоску бумаги или электрокартона, чтобы исключить вероятность пробоя. Липкая лента в данном случае не самый лучший вариант, так как со временем клеевой состав оказывается на проводах и ведёт к коррозии. Схема доработанной платы из лампочки будет выглядеть так

Схема доработаной платы из лампочки

Многие не понаслышке знают, что делать обмотку трансформатора своими руками то ещё удовольствие. Это скорее занятие для усидчивых. В зависимости от количества слоёв на это можно потратить от пары часов, до целого вечера. Ввиду ограниченности пространства дроссельного окна для создания вторичной обмотки рекомендуем использовать лакированный медный кабель, сечением 0,5 мм. Потому что проводам в изоляции там просто не хватит места для навивки сколько-нибудь значимого количества витков. Если надумаете снять изоляцию с имеющегося у вас провода, не пользуйтесь острым ножом, т.к. после нарушения целостности внешнего слоя обмотки на надёжность такой системы придётся только надеяться.

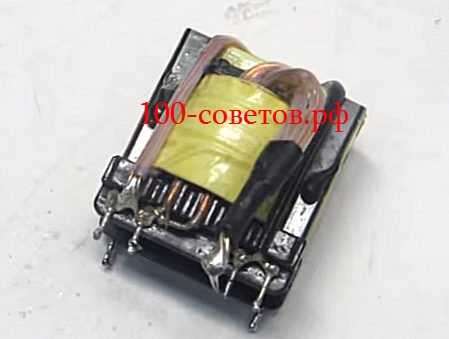

Трансформатор из дросселя

Далее рассмотрим оба варианта. Для того чтобы воспользоваться дросселем из электронного балласта, его надо выпаять из платы и затем разобрать. Если в нем применен Ш-образный сердечник, он содержит две одинаковые части, которые соединены между собой. В рассматриваемом примере для этой цели применена оранжевая клейкая лента. Она аккуратно удаляется.

Удаление ленты, стягивающей половинки сердечника

Половинки сердечника обычно склеены так, чтобы между ними оставался зазор. Он служит для оптимизации намагничивания сердечника, замедляя этот процесс и ограничивая скорость нарастания тока. Берем наш импульсный паяльник и нагреваем сердечник. Прикладываем его к паяльнику местами соединения половинок.

Разобрав сердечник, получаем доступ к катушке с намотанным проводом. Обмотку, которая уже есть на катушке, отматывать не рекомендуется. От этого изменится режим намагничивания. Если свободное место между сердечником и катушкой позволяет обернуть один слой стеклоткани для улучшения изоляции обмоток друг от друга, надо сделать это. А потом намотать десять витков вторичной обмотки проводом подходящей толщины. Поскольку мощность нашего блока питания будет небольшой, толстый провод не нужен. Главное, чтобы он поместился на катушке, и половинки сердечника наделись на него.

Намотав вторичную обмотку, собираем сердечник и закрепляем половинки клейкой лентой. Предполагаем, что после тестирования БП станет понятно, какое напряжение создается одним витком. После тестирования разберем трансформатор и добавим необходимое число витков. Обычно переделка имеет целью сделать преобразователь напряжения с выходом 12 В. Это позволяет получить при использовании стабилизации зарядное устройство для аккумулятора. На такое же напряжение можно сделать и из энергосберегающей лампы, а также зарядить фонарик с питанием от аккумулятора.

Поскольку трансформатор нашего ИБП, скорее всего, придется доматывать, впаивать его в плату не стоит. Лучше припаять проводки, торчащие из платы, и к ним на время тестирования припаять выводы нашего трансформатора. Концы выводов вторичной обмотки надо очистить от изоляции и покрыть припоем. Затем либо на отдельной панельке, либо прямо на выводах намотанной обмотки надо собрать выпрямитель на высокочастотных диодах по схеме моста. Для фильтрации в процессе измерения напряжения достаточно конденсатора 1 мкФ 50 В.

В чем суть реконструкции балласта

Чтобы получить возможность подключения нагрузки к отдельной обмотке, надо либо намотать ее на дросселе L5, либо применить дополнительный трансформатор. Переделка балласта в ИБП предусматривает:

разборку корпуса балласта КЛЛ. Это можно сделать отверткой, которую надо поочередно, шаг за шагом вставлять по линии соприкосновения его деталей. Прилагаемое к лампе усилие не должно быть чрезмерным для колбы. Надо постараться давить на нее с минимальной силой.Как открыть корпус балласта КЛЛ
Отсоединение контактов лампы от платы балласта. Для этого их жилки отматываются с четырех штырьков на плате.

Отсоединение контактов колбы

</p>
Извлечение платы и соединение всех четырех штырьков перемычками (шунтирование лампы).

Плата балласта извлечена из лампы

Для дальнейшей переделки электронного балласта в блок питания из энергосберегающей лампы надо принять решение относительно трансформатора:

использовать имеющийся дроссель, доработав его;
либо применить новый трансформатор.

Схемы, устройство и работа энергосберегающих ламп

Рейтинг: / 1

Класс!

Компактные энергосберегающие лампы работают так же, как и обычные люминесцентные лампы с тем же принципом преобразования электрической энергии в световую. Трубка имеет на концах два электрода, которые нагреваются до 900-1000 градусов и испускают множество электронов, ускоряемых приложенным напряжением, которые сталкиваются с атомами аргона и ртути. Возникающая низкотемпературная плазма в парах ртути преобразуется в ультрафиолетовое излучение. Внутренняя поверхность трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет. К электродам подводится переменное напряжение, поэтому их функция постоянно меняется: они становятся то анодом, то катодом. Генератор подводимого к электродам напряжения работает на частоте в десятки килогерц, поэтому энергосберегающие лампы, по сравнению с обычными люминесцентными лампами, не мерцают.

Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.

При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.

Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.

Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

Неисправности энергосберегающих ламп

Конденсатор C3 часто выходит из строя. Как правило, это бывает в лампах, в которых используются дешёвые компоненты, расчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя тназисторов Q1 и Q2 и вследствие этого – R1, R2, R3 и R5. При запуске лампы генератор часто оказывается перегружен и транзисторы часто не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.

Иногда колба лампы может быть повреждена из-за деформации, перегрева, разницы температур. Чаще всего лампы перегорают в момент включения.

Ремонт

Ремонт обычно заключается в замене пробитого конденсатора C3. Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора, могут перегреться и сгореть транзисторы. Как правило, используются транзисторы MJE13003.

Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать.

Устройство лампы

Лампа обычно состоит из двух частей. Верхняя часть имеет отверстия, в которые вставляется трубка. Вторая часть – больше по размерам, в ней находится печатная плата с деталями, к которой идут выводы от трубки. От верхней части платы идут провода к цоколю лампы. Обе части лампы имеют защёлки, иногда они приклеиваются. Чтобы разобрать лампу, нужно пройтись небольшой отвёрткой по месту соединения частей.

Схемы энергосберегающих ламп, как правило, очень похожи.

Схема энергосберегающей лампы Osram

Схема энергосберегающей лампы Philips
