Как отремонтировать светодиодную лампочку на 220в своими руками?

Принцип работы светодиодной лампы

Светодиоды являются самым экономичным видом освещения – с этим трудно поспорить. Применяются такие элементы и в быту, и на производстве. Уличное освещение постепенно переходит на подобное энергосбережение. Световые диоды, кроме экономичности, обладают еще одним неоспоримым преимуществом перед другими типами осветительных приборов – по долговечности конкурентов у них нет. Но от сети с переменным током 220 В они напрямую работать не могут. Для этого требуются специальные устройства, называемые драйвером.

Схема светодиодной лампы на 220 В включают в себя такое устройство, которое достаточно компактно и умещается в цоколе. Больше в осветительном приборе нет ничего сложного, однако драйвер, выполняя работу по стабилизации напряжения, чаще и выходит из строя. Сгоревшие светодиоды заменить не сложно, достаточно владеть паяльником на уровне «только научился». А вот как ремонтировать драйвера, сегодня будем разбираться.

Составляющие светодиодной лампы: схематическое изображение

Общий принцип работы светодиодных ламп заключается в следующем. Переменный ток сети поступает в электронное устройство – драйвер, который стабилизирует перепады напряжения. Прямой ток направляется на светодиоды, которые и излучают видимый нами свет.

Статья по теме:

Какие светодиодные лампы будут перегорать постоянно — ремонт бесполезен

Производители заявляют, что срок службы LED-лампочки до 25 лет. Но я встречал на Алиэкспрессе дешевенькие экземпляры, которые работают не более пары месяцев. У всех у них есть один общий признак.

Посмотрите на фото ниже и сравните с фотографией, которую я давал в самом начале. Чем принципиально отличается устройство?

Светодиодов в LED-лампе много, а радиатора для их охлаждения нет.

В дешевом аналоге нет радиатора. Без должного охлаждения светодиоды будут постоянно перегреваться и перегорать. Производители знают об этом и даже сделали в отражателе отверстия для вентиляции. Но это не помогает исправить ситуацию. Диоды сгорают. Менять их на новые или выпаивать и чинить бесполезно.

Такой дешевый светильник будет работать разве что где-нибудь в кладовке, где свет включают на 10 минут в день. Я бы вообще не тратил деньги на подобное барахло.

Схема типового LED драйвера мощной лампочки на 220 В

Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.

Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.

В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.

LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Демонтаж SMD конденсатора при помощи двойного паяльника

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Демонтаж светодиода феном

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Разновидности лампочек для потолочных светильников

В точечные светильники можно установить несколько разновидностей лампочек. Они отличаются типом конструкции и напряжением. В процессе замены нужно учесть следующее:

• разновидность цоколя;
• напряжение – 24, 12 или 200 В.

При напряжении 12 В можно использовать лампочки, которые не боятся высокой влажности. Их устанавливают на кухню, в ванную и другие помещения, где влажность повышена. Разновидность цоколя будет зависеть от типов светильников, например:

• GX53;
• E14;
• GU10;
• E27;
• GU5.3;
• GU4.

Рис.1 – виды цоколей.

По типам цоколи можно разделить на 2 группы – штырьковые и резьбовые. В первом случае лампы устанавливаются без поворота. В резьбовый цоколь монтируют светодиодные устройства, лампы накаливания, а также галогеновые и люминесцентные. LED-лампы и люминесцентные называются энергосберегающими. Именно их чаще устанавливают в домах с целью экономии на энергопотреблении.

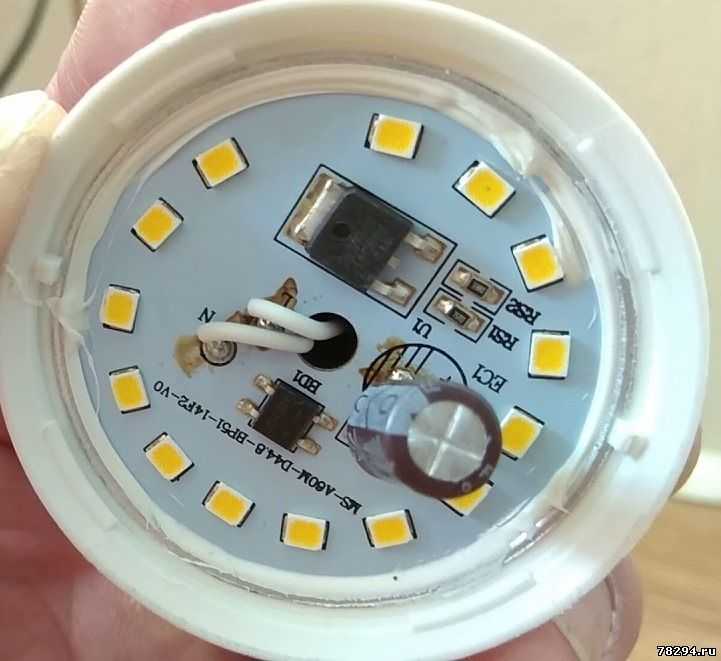

Устройство LED-лампы

Прежде чем взяться за практический ремонт, разберемся в работе светодиодной лампы на 220 В теоретически.

Любая светодиодная лампочка (СЛ) – готовый светодиодный светильник, который состоит из набора светодиодов, размещенных на плате определенной, снабженной радиатором для отвода от диодов тепла конфигурации. Нередко роль радиатора выполняет металлический корпус лампы.

Диоды, соединенные последовательно, питает драйвер – источник тока. В бюджетных устройствах ток через светодиоды не стабилизируется и напрямую зависит от колебаний сетевого напряжения. В более дорогих лампах ток через полупроводники стабилизирован на заданном уровне. Второй вариант, конечно, намного надежнее первого, но стоит такая лампа несколько дороже, а ремонт ее сложнее.

Все это устройство помещается в корпус той или иной конструкции, который снабжается цоколем для подключения к сети 220 В и защитным колпачком, одновременно играющим роль светорассеивателя.

На лампе, изображенной выше, роль теплоотвода играет часть корпуса, выполненная из ребристого металла. В некоторых конструкциях ламп корпус может быть пластиковым, а радиатор располагается внутри него.

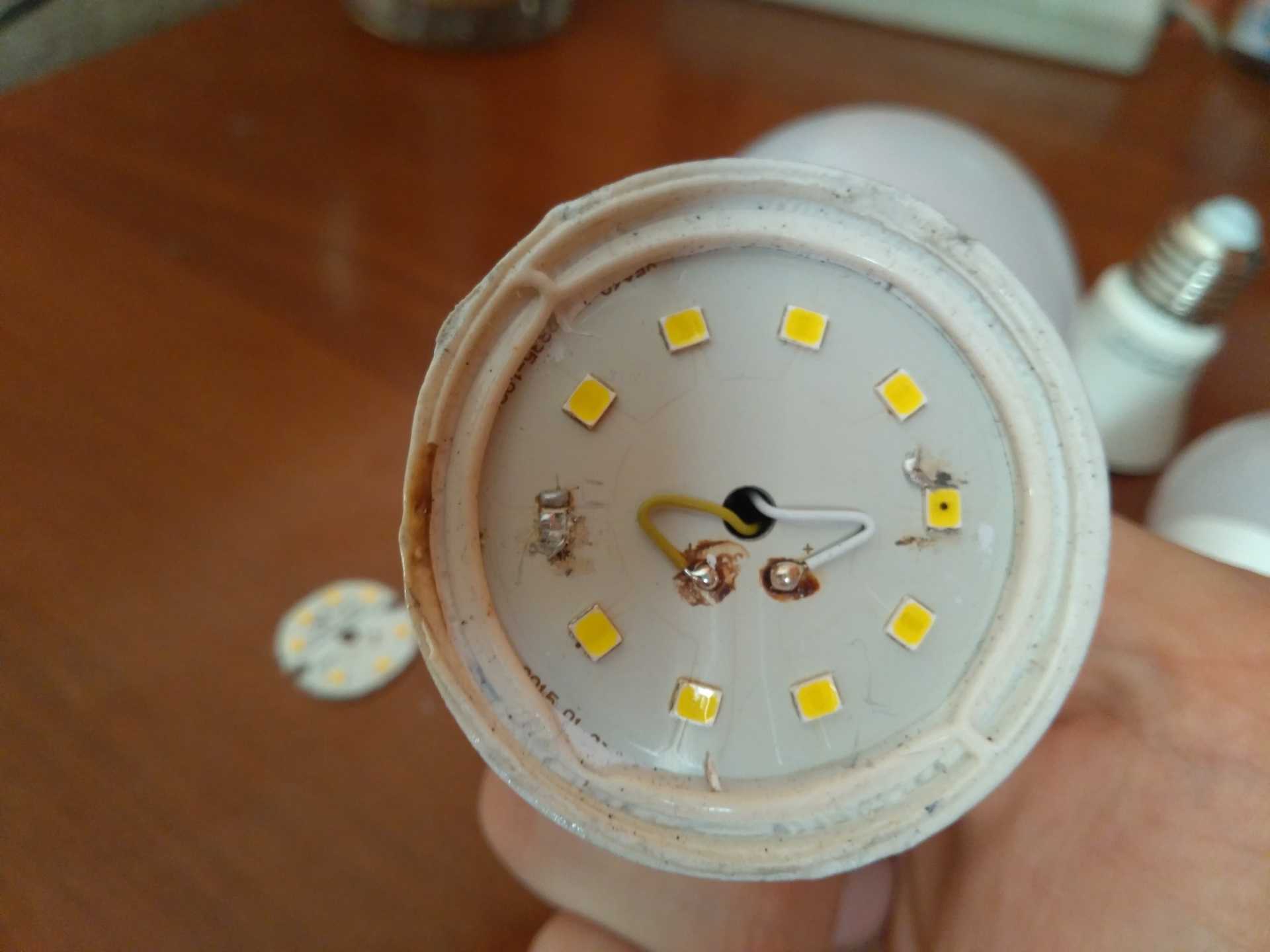

Срок службы отремонтированной лампы

Как
долго проработает такая лампочка с “шунтированным” светодиодом?

Все будет зависеть от двух факторов. Во-первых, какое напряжение у вас в сети (нормальное, повышенное (>230V) или пониженное).

Во-вторых, где стоит эта лампочка. Если это коридор, туалет, подсобка, сарай и т.п., где она включается на непродолжительное время, то лампа может спокойно прослужить несколько месяцев.

Если
это зал, спальня, кухня, то здесь речь идет о гораздо меньшем сроке.

Есть мнение, что отсутствующий элемент вызовет повышение тока во всей цепочке. Что зачастую на самом деле и происходит.

А
это уже приводит к последовательному выходу из строя остальных светодиодов один
за другим.

Но
если драйвер в лампе выполнен качественно и имеет хороший импульсный
стабилизатор тока, то работоспособность лампочки будет поддерживаться очень
долгое время.

Вот вам наглядное сравнение силы тока в “зашунтированной” лампе…

и в лампе, где вместо сгоревшего светодиода были впаяны несколько добавочных резисторов, которые как раз и должны были снизить ток.

Как
видите, разницы практически не наблюдается. Думаете стоит подобным образом
заморачиваться и беспокоиться о меньшем сроке службы?

Но опять же повторимся, это только при наличии хорошего драйвера.

При классической дешевой схеме питания светодиодной лампы на гасящем конденсаторе, срок службы сокращается в разы.

Стабилизация тока в таких лампах очень условная.

Как увеличить срок службы ламп накаливания

Вы не знаете, почему светодиодные лампы горят при выключенном выключателе? Согласитесь: проблемы в функционировании системы освещения мало кого порадуют. Вы предпочитаете самостоятельно отыскать причину свечения светодиодов, не привлекая электрика? Однако не знаете, где слабое место?

Мы подскажем, как справиться с непростой проблемой. В статье приведены наиболее распространенные ситуации, вызывающие свечение ламп после их выключения. Рассмотрены пути решения задачи, даны рекомендации по выбору надежного источника света от проверенного производителя.

Рекомендованные нами мероприятия позволят при дальнейшей эксплуатации подобных устройств избежать ряда затруднительных ситуаций. Особая конструкция LED-светильников гарантирует экономичное потребление электричества и долгий срок службы.

Для того чтобы выяснить причину свечения устройства после выключения, нужно внимательно рассмотреть устройство LED-прибора, а также выяснить принцип его работы.

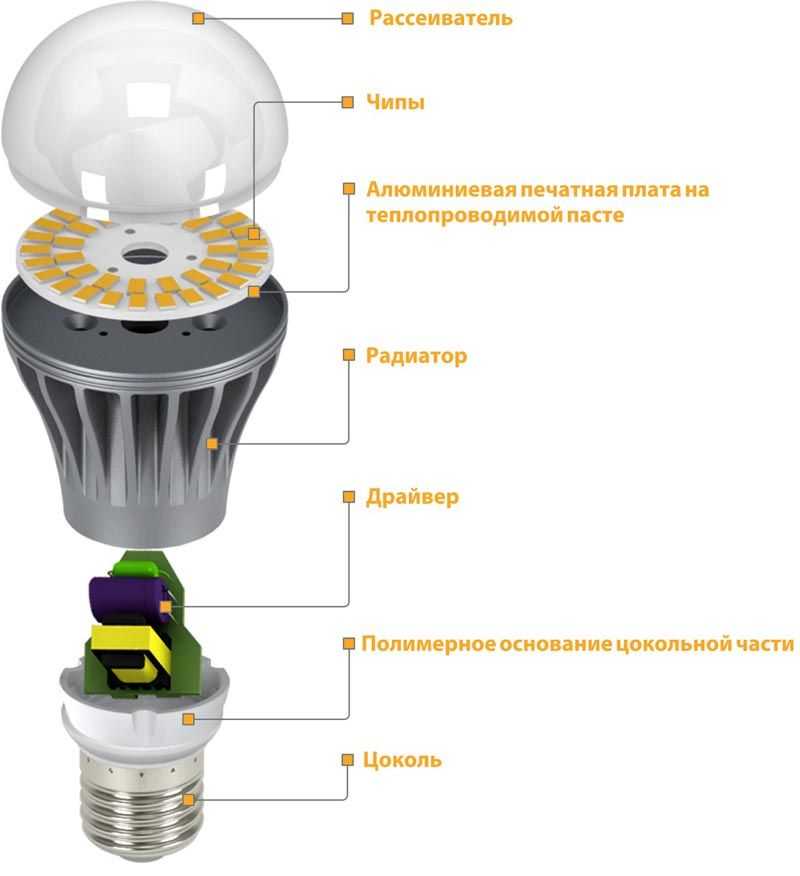

Конструкция такой лампы достаточно сложна; она состоит из следующих элементов:

• Чипы (диоды)
  . Основной элемент лампы, обеспечивающий излучение потока света.
• Печатная алюминиевая плата
  на теплопроводной массе. Этот компонент предназначен для отвода излишнего тепла в радиатор, благодаря чему в приборе поддерживается температура, которая необходима для корректной работы чипов.
• Радиатор
  . Устройство, на которое подается теплоэнергия, отведенная от других узлов LED-лампы. Обычно эта деталь выполняется из анодированного сплава алюминия.
• Цоколь.
  Основание лампы, предназначенное для соединения с патроном светильника. Как правило, этот элемент выполняется из латуни, покрытой сверху слоем никеля. Нанесенный металл противодействует коррозии, одновременно содействуя контакту прибора с патроном.
• Основание.
  Нижняя часть, прилегающая к цоколю, выполняется из полимера. Благодаря этому корпус защищается от пробивания электротоком.
• Драйвер.
  Узел, обеспечивающий стабильную бесперебойную работу прибора даже в случае резкого изменения показателей перепадов напряжения в электросистеме. Функционирование этого узла происходит аналогично гальванически развязанного модулятора стабилизатора электротока.
• Рассеиватель.
  Стеклянная полусфера, покрывающая прибор сверху. Как следует из названия, деталь предназначена для максимального рассеивания светового потока, который излучают диоды.

Все узлы прибора связаны друг с другом, что обеспечивает его надежное функционирование.

Как разобрать монитор

Большинство мониторов крепятся на болтики, однако некоторые могут вскрываться только через клипсы. Поэтому, перед самостоятельной разборкой, поищите в интернете модель своего монитора и мануал по разборке, чтобы случайно его не повредить.

Техника безопасности

После разборки монитора нельзя трогать детали и контакты на обратной стороне платы

В первую очередь обратите внимание на электролитические конденсаторы. Они могут быть заряжены до опасных значений напряжения, несмотря на то, что визуально целые. С помощью мультиметра в режиме измерения постоянного напряжения измерьте его на конденсаторах

Если напряжение хотя бы на одном электролитическом конденсаторе выше, чем 0, его надо обязательно разрядить

С помощью мультиметра в режиме измерения постоянного напряжения измерьте его на конденсаторах. Если напряжение хотя бы на одном электролитическом конденсаторе выше, чем 0, его надо обязательно разрядить.

Лучше всего разряжать конденсаторы через лампочки накала. Они заберут через себя всю емкость, и загорятся на несколько секунд. Некоторые радиолюбители исполняют отвертку, но это не самый лучший выбор. Появится хлопок или искра, которые могут повредить рядом находящиеся детали от резкого движения отверткой.

Если вы обнаружили, что вышел из строя только предохранитель — это не повод сразу его менять и включать монитор в сеть. Проверьте все компоненты платы неисправность. Перед включением в сеть 220 В подключите через вилку лампочку накала на 40 Вт. Она подействует как предохранитель. Если монитор неисправен — лампочка загорится и зашунтирует короткое замыкание.

Ремонт

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

Устранение поломки люстры с дистанционным управлением

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры

Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения

Если отгорел, паяют на место. Проверяем поочередно все детали.

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

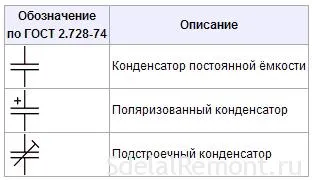

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

Видео:

Коротко о главном

В основе светодиодного светильника лежит полупроводниковый кристалл. При прохождении через него тока, выделяется световое излучение. К основным компонентам прибора также относится драйвер, радиатор и рассеиватель. Главные преимущества лед-лампы – большой срок службы, экономный расход электроэнергии, безвредность, стойкость, неприхотливость, разнообразие светотехнических параметров. Недостаток – высокая цена.

В стандартном исполнении светодиодные лампы выпускаются номиналом на 220 и 12 вольт, их можно подключить как вместо обычных лампочек накала напрямую, так и люминесцентных светильников по следующим схемам:

• Последовательно.
• Параллельно.
• Лучевым.

Кроме того, существует способ замены ламп дневного света на лед-трубки в корпусе старых ПРА-моделей или новых электронных аналогов. В каждом случае есть свои особенности и технические нюансы.

Примеры ремонта

Ниже будут представлены примеры ремонта самых распространенных моделей светодиодных ламп, к которым относятся:

• «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD;
• «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD;
• «LLB» LR-EW5N-5;
• «LLB» LR-EW5N-3;
• «LL» GU10-3W.

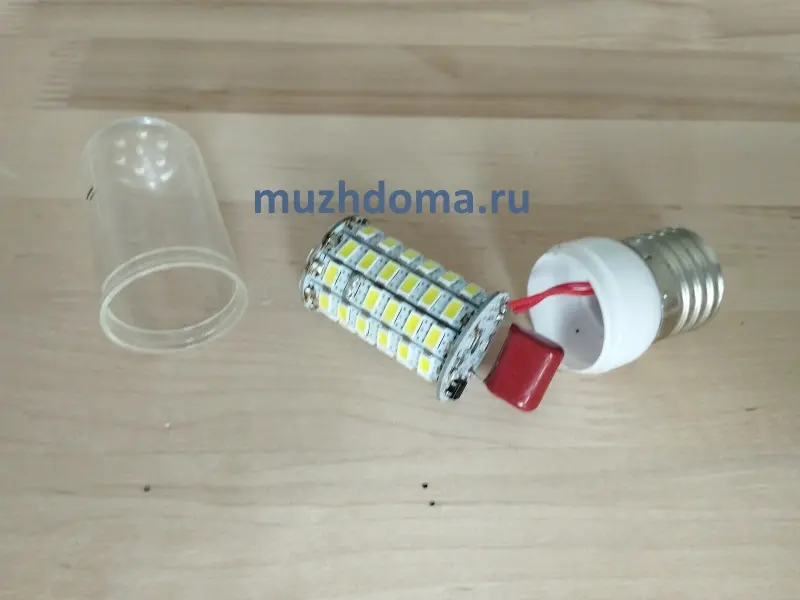

«LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD

Более мощный аналог «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD, не имеющий с ним принципиальных различий в конструкции. Единственный нюанс, который стоит учитывать при ремонте «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD, – короткие провода, крепящие драйвер к цоколю. В случае необходимости его проверки придется демонтировать цоколь, рассверливая точки крепежа. Этого можно избежать, если аккуратно поддеть цоколь по краю, отогнув его края.

«LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD

Самая удобная лампочка для починки, конструкция которой позволяет легко прозвонить все светодиоды, не разбирая при этом корпус. Особенность конструкции лампочки заключается в том, что светодиоды подключены параллельно, по три штуки, и во время проверки должны загораться вместе. Неисправная деталь меняется на новую или замыкается.

В случае исправной работы всех светодиодов придется разбирать корпус лампочки, чтобы добраться до драйвера. Для этого удаляется ободок, находящийся с обратной цоколю стороны. По окончании работ драйвер возвращается на положенное место, а ободок приклеивается при помощи суперклея.

«LLB» LR-EW5N-5

Из-за прочной, внушительной конструкции светодиодной лампочки разобрать ее без применения физической силы практически невозможно. Чтобы снять стекло, необходимо:

• взять отвертку;
• подцепить ее концом торцевую часть радиатора;
• аккуратно, но сильно, потянуть вверх.

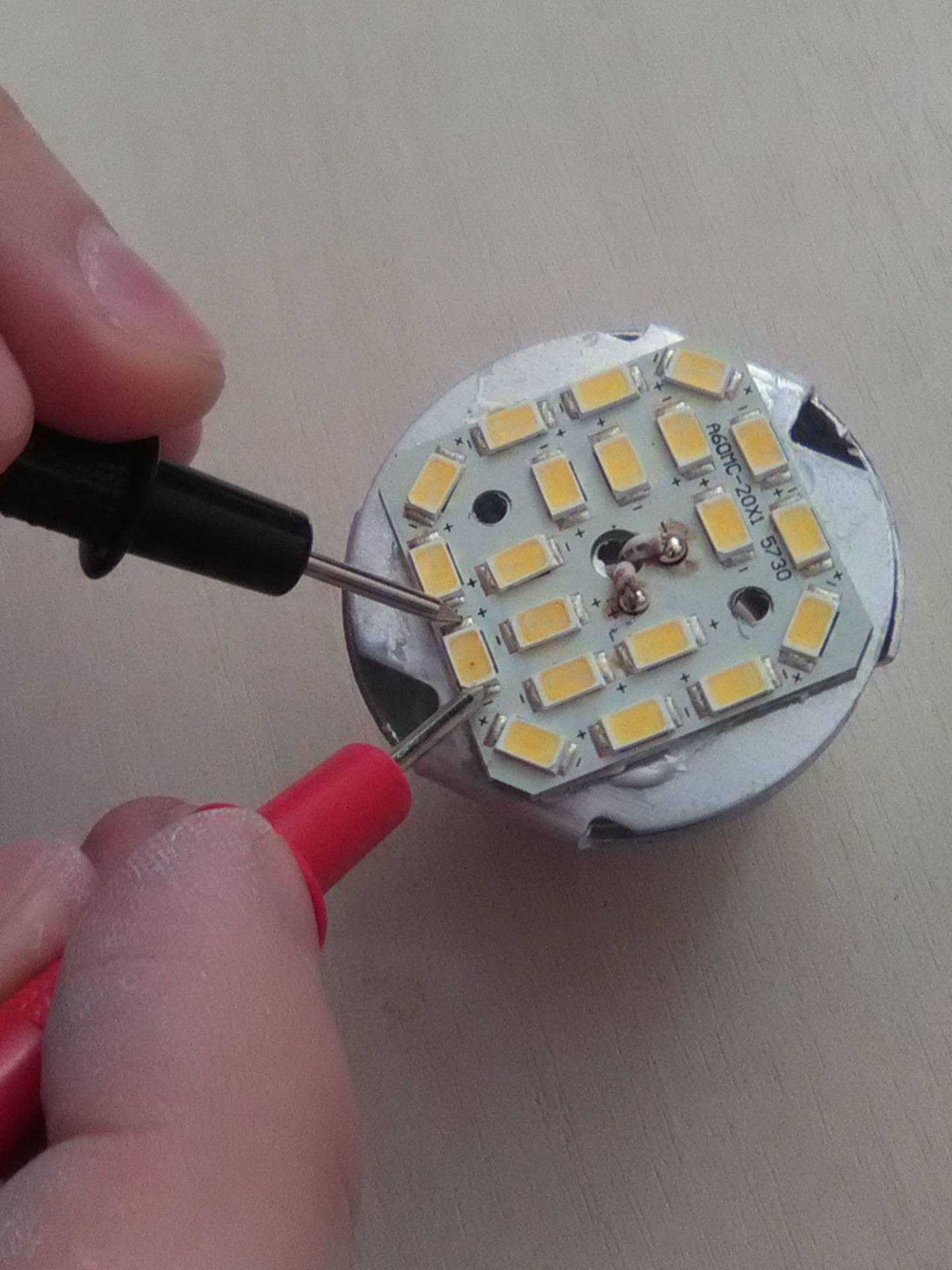

Далее проверяем светодиоды неисправной лампочки тестером. Чтобы добраться до драйвера светодиодной лампы, придется снимать ее цоколь.

«LLB» LR-EW5N-3

Конструкция лампочки 3 серии отличается от 5 наличием металлического кольца, которое находится на месте стыка радиатора и стекла. Чтобы демонтировать стекло, достаточно подковырнуть его в любом удобном месте на стыке. Плата крепится к радиатору при помощи 3 винтов, а для получения доступа к драйверу светодиодной лампы разбираем ее со стороны цоколя. В остальном процедура починки аналогична родственной модели.

«LL» GU10-3W

Данную лампочку крайне тяжело ремонтировать. Алгоритм действий при работе со светодиодной лампочкой «LL» GU10-3W:

1. Сверлим в алюминиевом корпусе лампочки небольшое отверстие.
2. Оно должно находиться на таком уровне, чтобы сверло не задевало светодиоды.
3. В отверстие продевается тонкая отвертка или шило, при помощи которого снимается стекло светодиодной лампы.
4. Проверяем светодиоды на лампочке тестером, после чего переходим к осмотру платы с драйвером.

Вывод

Такой метод замены светодиодов я однозначно буду использовать. Мне нравиться то, что выпаять все светодиоды можно в течении минуты. После этого, в течении 5 минут можно зачистить площадки, нанести паяльную пасту, установить новые светодиоды и быстренько припаять все обратно.

Единственным существенным минусом является потемнение текстолита, но использовав отражатели все это можно исправить.

В наше время, все чаще применяются светодиоды SMD. В бытовых лампочках в основном применяют светодиоды 2835, 5530, 5050. Печатная плата состоит из алюминиевой пластины, на которой нанесен изолирующий материал. На изоляторе имеются дорожки с пятачками, на которые напаяны SMD светодиоды.Не прибегаем к помощи паяльника. Даже не используем паяльный фен. Попробуем заменить светодиоды при помощи обычного бытового утюга. Берем у жены, подруги, мамы утюг и вперед. Утюг не пострадает.
