Подробное описание, применение и схемы включения таймера ne555

Аналоги микросхемы NE555

Микросхема 555, аналог которой в России был назван КР1006ВИ1, представляет интегральное устройство.

Смотреть галерею

Среди рабочих блоков следует выделить RS-триггер (DD1), компараторы (DA1 и DA2), усилительный каскад на выходе, основанный на двухтактной системе и дополняющий транзистор VT3. Назначение последнего заключается в сбросе задающего время конденсатора при использовании агрегата в роли генератора. Сбрасывание триггера происходит при подаче логической единицы (Юпит/2…Юпит) на входы R.

В случае сброса триггера на выходе устройства (вывод 3) будет наблюдаться низкий показатель напряжения (транзистор VT2 открыт).

Типовые характеристики

NE555 не относится к биполярным ИС, КМОП или ТТЛ-схемам, однако совместима с ними. Рекомендуемое питание для неё находится в диапазоне от +4.5В до +16В. Если его значение составляет +5В, то выход таймера согласуется с ТТЛ-входами других ИС. Иначе надо применять дополнительные согласующие устройства для задания импульсам необходимого уровня.

Предельные допустимые

Рассмотрим типовые предельные эксплуатационные параметры NE555, характерные большинству её модификаций. Они могут незначительно отличаться между собой в  зависимости от компании-изготовителя, но в основном повторяются во всех технических описаниях:

• напряжение источника питания от +4.5 до +18В;
• мощность рассеивания до 600 мВт;
• выходной ток до 200 мА;
• максимальная рабочая частота  500 кГц;
• температура: рабочая от 0 до 70ОС; хранения от -65 до +150ОС.

Аналоги

Чем можно заменить и какой подобрать аналог для ne555 ? В советские годы, примерно с 1975 года, полным аналогичным устройством являлась КР1006ВИ1. Сейчас её продолжают выпускать на Рижском заводе «Аlfa Rpar» в Латвии. Сохранилось производство и на белорусском предприятии «Интеграл», там её маркируют так — IN555.

Понятно, что данные на КР1006ВИ1 указаны на русском языке и почти полностью повторяют информацию представленную в англоязычном datasheet на 555. Поэтому многие радиолюбители предпочитают ознакамливаться именно с русскоязычной версией этого универсального таймера.

Но есть один нюанс, который стоит знать, особенно когда надо подобрать подходящую замену. Так, в нашей версии устройства имеется логический приоритет в работе выводов «останова» над «запуском», в то время как у оригинала все наоборот. И хотя в большинстве типовых схем данный функционал не используется, его все же необходимо учитывать в своих разработках.

Особенности устройства твердотельного реле

Независимо от того, какой производитель твердотельного реле, элементная база у него постоянна – в редких случаях можно найти незначительные различия. На входе обычно устанавливается резистор, соединяется он последовательно с оптическим устройством. Иногда сопротивление изготавливается по сложной конструкции, в которую включается защита от обратной полярности и регулятор тока. Нужно выделить такие свойства твердотельных реле:

1. При помощи оптической развязки обеспечивается изоляция различных цепей электронного устройства.
2. При помощи переключающей цепи удается осуществить подачу на нагрузку питающего напряжения.
3. С помощью триггерной цепи обрабатывается входной сигнал и происходит его переключение на выход.

КР(Ф)1006ВИ1 — программируемый таймер

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус КР1006ВИ1 Корпус КФ1006ВИ1 Электрическая схема Назначение выводов Схемы включения Электрические параметры Предельно допустимые режимы эксплуатации Рекомендации по применению Зарубежные аналоги Литература Микросхема представляет собой таймер для формирования импульсов напряжения длительностью Т=1,1RC (R и C — внешние времязадающие элементы) от нескольких микросекунд до десятков минут.

Предназначена для применения в стабильных датчиках времени, генераторах импульсов, широтно-импульсных, частотных и фазовых модуляторах, преобразователях напряжения и сигналов, ключевых схемах, исполнительных устройствах в системах управления, контроля и автоматики. Содержит 51 интегральный элемент. Корпус типа 2101.8-1 и 4309.8-A.

Корпус КР1006ВИ1

Корпус КФ1006ВИ1

Электрическая схема

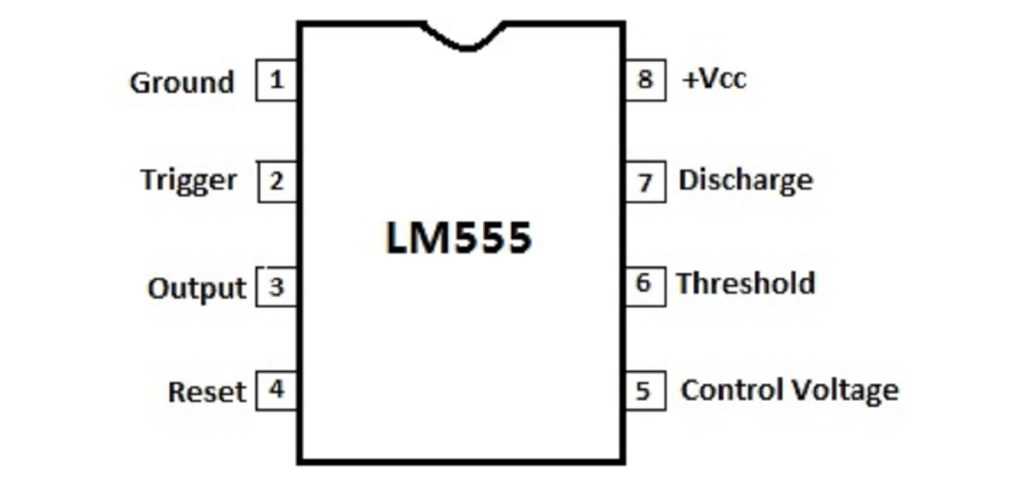

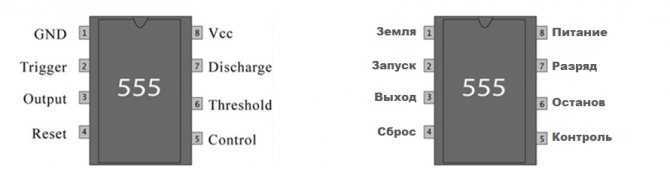

Назначение выводов 1006ВИ1

1 — общий; 2 — запуск; 3 — выход; 4 — сброс; 5 — контроль делителя; 6 — срабатывание; 7 — цепь разряда; 8 — напряжение питания;

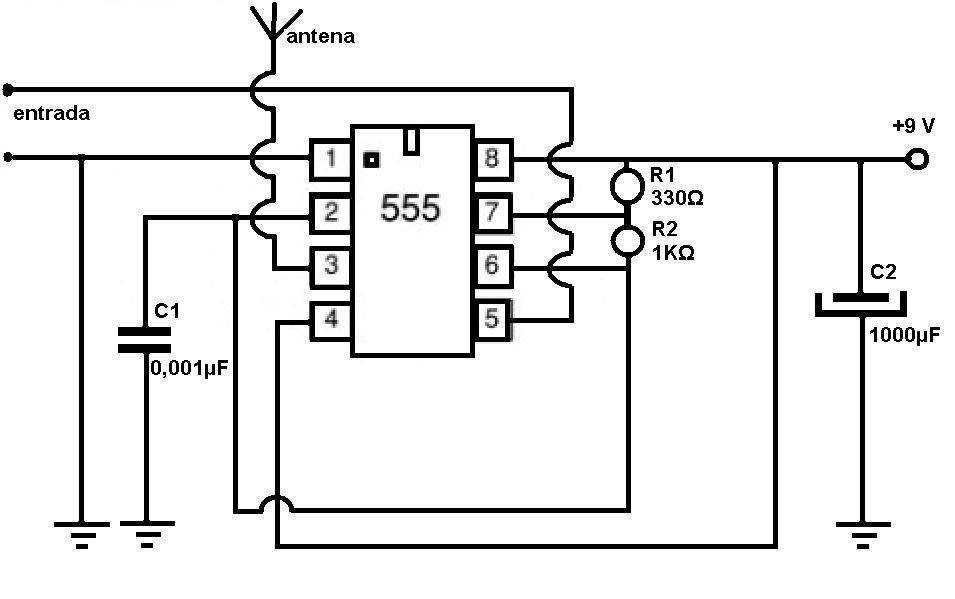

Схемы включения

Электрические параметры

1	Напряжение питания	от 3 до 15 В
2	Выходное напряжение низкого уровня при Uп=5 В, Uср=3,7…4,7 В, Iвых=5 мА при Uп=15 В, Uср=11,5…14 В, Iвых=0,1 А	не более 9,35 В не более 2,5 В
3	Выходное напряжение высокого уровня при Uп=5 В, Uср=1,8…2,8 В, Iвых=0,1 А при Uп=15 В, Uср=5,5…8 В, Iвых=0,1 А	не менее 2,75 В не менее 12,5 В
4	Ток потребления при Uп=5 В, Uср=3,7…4,7 В, Uвх=2,3…3,3 В при Uп=15 В, Uср=11,5…14 В, Uвх=7…9,5 В	не более 6 мА не более 15 мА
5	Ток сброса при Uп=15 В	не более 1,5 мА
6	Выходной ток при Uп=15 В	не более 2 мкА
7	Ток срабатывания	250 нА
8	Время нарастания (спада)	300 нс
9	Начальная погрешность при Uп=15 В	не более 3 %
10	Нестабильность начальной погрешности от напряжения питания	не более 0,3 %/В

Предельно допустимые режимы эксплуатации

1	Напряжение питания	5…15 В
2	Ток нагрузки	не более 100 мА
3	Рассеиваемая мощность (50 ° C)	не более 50 мВт
4	Температура окружающей среды	-45…+70 ° C
5	Допустимое значение статического потенциала	200 В

Примечания: — при температуре окружающей среды от 50 ° C рассеиваемая мощность определяется по формуле: Pp=500мВт-5мВт/ ° C(Tокр-50 ° C) — ток сброса — значение тока, протекающего в цепи сброса таймера в заданном режиме — начальная погрешность — относительное отклонение длительности импульса Tx, генерируемого таймера с заданными времязадающими элементами R и C, от значения длительности, определяемой из выражения: Tвых=RCln3 — нестабильность начальной погрешности от напряжения питания — отношение величины отклонения начальной погрешности таймера к изменению напряжения питания. — максимальное напряжение сброса — максимальное значение напряжения на выводе цепи сброса, при котором на выходе ИС обеспечивается значение напряжения низкого уровня.

Рекомендации по применению

Запуск ИС происходит при условии U0вх не более 1/3 от Uп, подаваемое на вывод «запуск». Для устранения нестабильности запуска таймера, вызванной пульсацией источника питания, рекомендуется параллельно с источником питания в непосредственной близости к выводам ИС включать конденсатор емкостью 1…10 мкФ. Максимальное напряжнение сброса находится в пределах 0,4…1 В. В случае неиспользования вывода сброса его необходимо подключать к выводу 8. В случае неиспользования вывода «контроль делителя» его необходимо замкнуть на корпус через блокирующий конденсатор емкостью 0,01…0.1 мкФ. Минимальная длительность импульса, генерируемого таймером, состовляет 20 мкс. Не рекомендуется подавать на выводы 2,4,6,7 напряжение, превышающее напряжение питания.

Зарубежные аналоги

NE555NL, LM555CN-8, LM555M

Литература

Интегральные микросхемы и их зарубежные аналоги

: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги

Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Режимы работы устройства

Микросхема 555 обладает тремя режимами работы:

1. Моностабильный режим микросхемы 555. Он работает как одноразовый односторонний. Во время функционирования выбрасывается импульс заданной длины как ответ на вход триггера при нажимании кнопки. Выход пребывает в низком напряжении до включения триггера. Отсюда он и получил название ждущий (моностабильный). Такой принцип функционирования сохраняет устройство в бездействии до включения. Режим обеспечивает включение таймеров, переключателей, сенсорных переключателей, делителей частоты и др.
2. Нестабильный режим является автономной функцией устройства. Он позволяет схеме пребывать в генераторном режиме. Напряжение в выходе изменчиво: то низкое, то высокое. Эта схема применима при надобности задавания устройству толчков прерывистого характера (при недолговременном включении и выключении агрегата). Режим используется при включении ламп на светодиодах, функционирует в логической схеме часов и др.
3. Бистабильный режим, или же триггер Шмидта. Понятно, что он работает по системе триггера при отсутствии конденсатора и обладает двумя устойчивыми состояниями, высоким и низким. Низкий показатель триггера переходит в высокий. При сбрасывании низкого напряжения система устремляется к низкому состоянию. Эта схема применима в сфере железнодорожного строительства.

Установка и настройка своими руками: пошаговая инструкция

Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.

Последовательность действий при монтаже устройства:

• протягивание питающего провода к месту, на котором будет установлен подключаемый выключатель;
• зачистка жил на 10-12 мм;
• сверление отверстий в корпусе;
• крепление в отверстиях уплотнителей, защищающих от влаги и пыли;
• подключение проводов в соответствии со схемой;
• отрезка провода для подключения к светодиодному прожектору;
• зачистка изоляции на 10-12 мм;
• подключение проводов к светодиодному прожектору;
• присоединение заземления к патрону (если корпус осветительного оборудования из металла).

Провод для подключения фотодатчика лучше использовать трехжильный. На столбе или стене он размещается так, чтобы отверстия расположились снизу. Такое расположение защитит от пыли и влаги.

Можно перейти к настройке подключенного оборудования. Для имитации ночи в комплект включается черный пакетик. На корпусе размещен регулятор, позволяющий выбирать интенсивность света, при которой лампа должна загореться. Чем ближе регулятор к знаку минуса, тем позже будет включаться светодиодный светильник.

Последний шаг – подключение к сети в щитке.

При отсутствии знаний в электрике лучше доверить подключение специалисту.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле: t=1,1*R*C.

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

• подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
• пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке. В формировании повторяющихся импульсов участвуют резисторы R1, R2 и конденсатор С1. Время импульса (t1), время паузы(t2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам:

Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7. Схема работает следующим образом

В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим

Схема работает следующим образом. В момент подачи питания конденсатор С1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 UПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t1), который продолжается до нижнего порогового значения 1/3 UПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 UПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

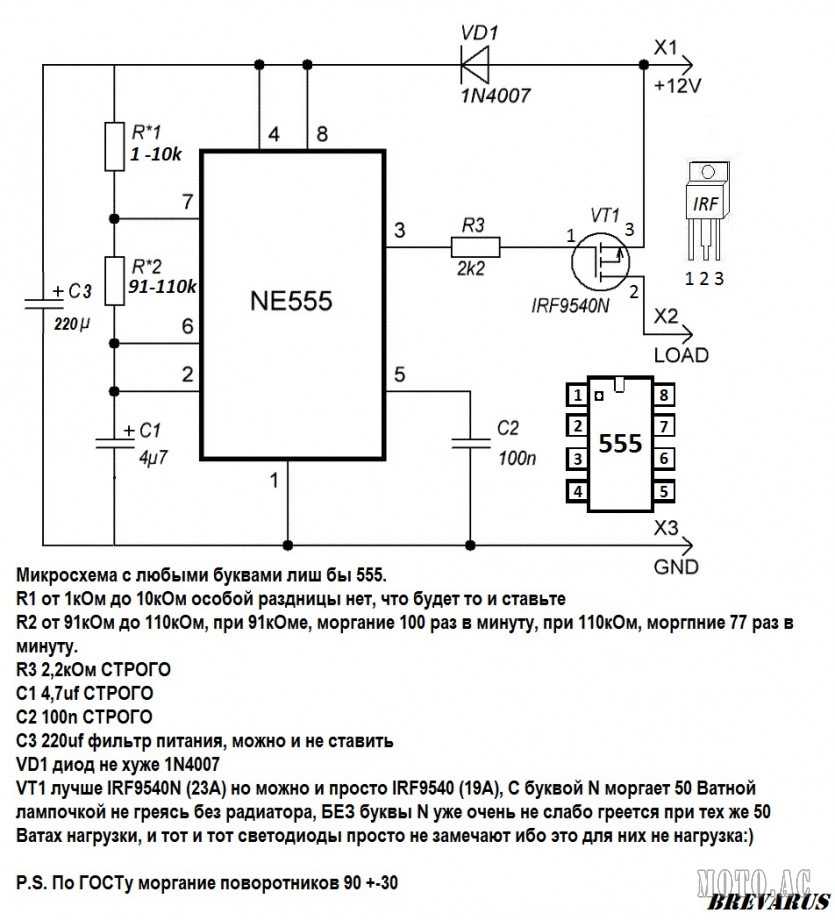

Схема обычной мигалки на NE555

В этом устройстве действует режим мультивибратора, генерирующего прямоугольные импульсы. Их длина меняется путем подбора конденсаторов и резисторов. Схема состоит из 2 попеременно включаемых светодиодов. Но если вам нужен только 1 из них, второй не обязательно включать в микросхему, это не скажется на качестве работы всего прибора.

Питание схемы осуществляется от 3В, может находиться в разбросе от 3 до 15. При увеличении питания нужен подбор резисторов в светодиодные цепи. Если питание идет от 12 В, резисторы должны быть 1,5 — 2 килоОм.

Собранную мигалку не нужно настраивать, она работает при включении. Не обязательно брать резистор на 220 килоОм, достаточно впайки переменного или подстроечного варианта. Это поможет сделать настройку частоты мигания светодиода.

Для сборки схемы можно использовать макетную плату. Так как число компонентов в ней — минимальное, можно применить навесной монтаж. Этот прием актуален для автомобилистов.

Тепловой режим устройства

Транзистор IRF9310 в открытом состоянии имеет сопротивление всего 6,8 мОм. При токе 11 А, потребляемым фарами, рассеиваемая мощность не превышает 0,822 Вт. По спецификации транзистора для отвода тепла нужна медная пластинка площадью 6,5 см2. В малом объёме реле это сделать затруднительно и для охлаждения используется ножка реле, к которой припаивается как можно ближе сток транзистора. При этом обеспечивается приемлемый нагрев до 55–60 °C.

Программа контроллера ATtiny13

Конечный автомат, реализуемый программой, предусматривает 6 состояний: 1. ожидание включения фар при выключенном зажигании; 2. плавный нагрев; 3. ожидание очередного включения света; 4. быстрый нагрев; 5. полное включение ламп; 6. выключение с удержанием.

Выбор состояний определяется обработкой прерываний в момент переполнения таймера. Управление ШИМ реализовано таймером в режиме phase-correct PWM. Таймер и контроллер имеют рабочую частоту 1,2 МГц, а выходной сигнал ШИМ составляет 2353 Гц. Микроконтроллер при уменьшении питания ниже 2,7 В переходит в состояние сброса. Для этого в настройках задействована защита по напряжению Brown-out detector. Установлена задержка 0,064 сек. для возвращения автомата в исходное состояние после сброса.

Основные характеристики микросхемы NE555

Характеристики таймера у разных производителей могут отличаться в небольших пределах, но принципиальных отклонений нет ни у кого (кроме микросхем неизвестного происхождения, от них можно ждать чего угодно):

• Напряжение питания стандартно указывается от +5 до +15 В, хотя в даташитах содержатся пределы 4,5…18 В.
• Выходной ток составляет 200 мА.
• Выходное напряжение – максимум VCC минус 1,6 В, но не менее 2 В при напряжении питания 5 В.
• Потребляемый ток при 5 В не более 5 мА, при 15 В – до 13 мА.
• Погрешность формирования длительности импульса – не более 2,25%.
• Максимальная рабочая частота – 500 кГц.

Все параметры указаны для температуры окружающей среды +25 °С.

Электрические характеристики

Уровень напряжения на выводе THRES	VCC = 15 В	9.4	10	10.6	8.8	10	11.2	В
VCC = 5 В	2.7	3.3	4	2.4	3.3	4.2
Ток(1) через вывод THRES	30	250	30	250	нA
Уровень напряжения на выводеTRIG	VCC = 15 В	4.8	5	5.2	4.5	5	5.6	В
TA = от –55°C до 125°C	3	6
VCC = 5 В	1.45	1.67	1.9	1.1	1.67	2.2
TA = от –55°C до 125°C	1.9
Ток через вывод TRIG	при 0 В на TRIG	0.5	0.9	0.5	2	мкA
Уровень напряжения на выводе RESET	0.3	0.7	1	0.3	0.7	1	В
TA = от –55°C до 125°C	1.1
Ток через вывод RESET	при VCC на RESET	0.1	0.4	0.1	0.4	мA
при 0 В на RESET	–0.4	–1	–0.4	–1.5
Переключающий ток на DISCH в закрытом состоянии	20	100	20	100	нA
Переключающее напряжение на DISCH в открытом состоянии	VCC = 5 В, IO = 8 мA	0.15	0.4	В
Напряжение на CONT	VCC = 15 В	9.6	10	10.4	9	10	11	В
TA = от –55°C до 125°C	9.6	10.4
VCC = 5 В	2.9	3.3	3.8	2.6	3.3	4
TA = от –55°C до 125°C	2.9	3.8
Низкий уровень напряжения на выходе	VCC = 15 В, IOL = 10 мA	0.1	0.15	0.1	0.25	В
TA = от –55°C до 125°C	0.2
VCC = 15 В, IOL = 50 мА	0.4	0.5	0.4	0.75
TA = от –55°C до 125°C	1
VCC = 15 В, IOL = 100 мА	2	2.2	2	2.5
TA = от –55°C до 125°C	2.7
VCC = 15 В, IOL = 200 мA	2.5	2.5
VCC = 5 В, IOL = 3.5 мA	TA = от –55°C до 125°C	0.35
VCC = 5 В, IOL = 5 мA	0.1	0.2	0.1	0.35
TA = от –55°C до 125°C	0.8
VCC = 5 В, IOL = 8 мA	0.15	0.25	0.15	0.4
Высокий уровень напряжения на выходе	VCC = 15 В, IOH = –100 мA	13	13.3	12.75	13.3	В
TA = от –55°C до 125°C	12
VCC = 15 В, IOH = –200 мA	12.5	12.5
VCC = 5 В, IOH = –100 мA	3	3.3	2.75	3.3
TA = от –55°C до 125°C	2
Потребляемый ток	Низкий уровень на выходе, без нагрузки	VCC = 15 В	10	12	10	15	мA
VCC = 5 В	3	5	3	6
Низкий уровень на выходе, без нагрузки	VCC = 15 В	9	10	9	13
VCC = 5 В	2	4	2	5

Советуем к прочтению: Простые схемы для начинающих радиолюбителей Этот параметр влияет на максимальные значения времязадающих резисторов RA и RB в цепи Рис. 12. Для примера, когда VCC = 5 V R = RA + RB ≉ 3.4 МОм, и для VCC = 15 В максимальное значение равно 10 мОм.

Эксплуатационные характеристики

Начальная погрешность интервалов времени(3)	Каждый таймер, моностабильный(4)	TA = 25°C	0.5	1.5(1)	1	3	%
Каждый таймер, астабильный(5)	1.5	2.25
Температурный коэффициент временного интервала	Каждый таймер, моностабильный(4)	TA = MIN to MAX	30	100(1)	50	ppm/ °C
Каждый таймер, астабильный(5)	90	150
Изменение временного интервала от напряжения питания	Каждый таймер, моностабильный(4)	TA = 25°C	0.05	0.2(1)	0.1	0.5	%/V
Каждый таймер, астабильный(5)	0.15	0.3
Время нарастания выходного импульса	CL = 15 пФ, TA = 25°C	100	200(1)	100	300	нс
Время спада выходного импульса	CL = 15 пФ, TA = 25°C	100	200(1)	100	300	нс

(1) Соответствуют стандарту MIL-PRF-38535, эти параметры не проходили производственные испытания.

(2) Для условий указанных как Мин. и Макс. , используют соответствующее значение, указанное в рекомендуемых условиях эксплуатации.

(3) Погрешность интервала времени определяется как разность между измеренным значением исредним значением случайной выбор кииз каждого процесса.

(4) Значения указаны для моностабильной схемы со следующими значениями компонентов RA = 2 от кОм до 100 кОм, C = 0.1 мкФ.

(5) Значения указаны для астабильной схемы со следующими значениями компонентов RA = 1 от кОм до 100 кОм, C = 0.1 мкФ.

Радиолюбитель

Схема стабилизатора тока на таймере 555 для питания светодиодов и других устройств, где требуется поддержание заданного тока при изменении напряжения

На таймере 555 существует множество схем , хочу дополнить этот список ещё одной схемой. Данный стабилизатор был сделан для поддержания тока 0,7 А при изменении питающего напряжения в пределах 10-14,4 вольт. При использовании другого питающего напряжения потребуется дополнительная настройка.

Подбором R1 (t1, рис 2) и R3 (t2,рис 2) можно регулировать максимальный ток, при минимальном напряжении. Подбором R4 регулируется длительность промежутка t3 (рис.3) при максимальном напряжении. Резистором R6 устанавливается требуемый ток стабилизации.

C1 –времязадающий конденсатор, с его помощью задается частота на которой будет работать данная схема. Цепь заряда С1 –R1,VD1. Цепь разряда С1 –VD2, R4, R3 и открытый переход Э-К транзистора VT2. Как только ток нагрузки вырастет до установленного уровня откроется VT1, подав закрывающее напряжение на базу VT2 через R2. Исключая цепь разряда через VT2, остается только VD2, большое сопротивление R4 и выв. 7 таймера. Частота уменьшается до минимума, до тех пор, пока ток не уменьшится ниже установленного уровня. Дроссель L1 намотан на ферритовом кольце НМ2000 K20x4x6 и содержит 50 витков провода диаметром 0,2 мм намотанных параллельно в 5 проводов. Транзисторы VT1, VT2 (кт3107) любые маломощные. Транзистор VT3 выпаян из старой компьютерной материнской платы. Диоды VD1, VD2 высокочастотные кремниевые маломощные, VD3 (диод шоттки) снят с радиатора от сгоревшего компьютерного БП. Если эту схему предполагается использовать при токах более 1 А транзистор VT3 следует установить на теплоотвод. Данную схему можно применить не только для светодиодов, а так же для ламп, электродвигателей, там где необходим стабилизированный ток при изменении питающих напряжений.

Печатная плата устройства в формате .lay:

Печатная плата таймера на 555 в формате .lay (50.3 KiB, 1,708 hits)

Программа для расчета частоты таймера 555:

Скачать программу:

Программа для расчета частоты таймера 555 (343.7 KiB, 2,232 hits)

Справочные данные по таймеру 555: Таймер 555 – аналоговая интегральная схема, устройство для формирования (генерации) одиночных и повторяющихся импульсов со стабильными временными характеристиками. Применяется для построения различных генераторов, модуляторов, реле времени. Российскими аналогами таймеров типа 555 являются КР1006ВИ1 и КР1087ВИ2. КР1087ВИ3 — сдвоенный таймер (аналог 556); КР1087ВИ1 — счетверённый таймер (аналог 558). Следует заметить, что таймер КР1006ВИ1 по своей логике работы имеет одно отличие от прототипа NE555, а именно вход останова R отечественной микросхемы имеет приоритет над входом запуска S, а у других микросхем — наоборот. Данное обстоятельство не отражено в официальной документации к микросхеме КР1006ВИ1 и потому нередко становилось причиной проблем у неискушённых радиолюбителей. К счастью, в большинстве конструкций, где используется таймер, приоритеты входов R и S не играют роли. Выпускаются различные экономичные аналоги таймера, выполненные по КМОП-технологии, например это микросхемы ICM7555IPA, GLC555 и их отечественный аналог КР1441ВИ1.

Основные параметры таймера 555:

Микросхема состоит из делителя напряжения с двумя опорными напряжениями для сравнения, двух прецизионных компараторов (низкого и высокого уровней), RS-триггера с дополнительным входом сброса, транзисторного ключа с открытым коллектором и выходного усилителя мощности для увеличения нагрузочной способности.

Номинальное напряжение питания базовой версии микросхемы может находиться в пределах от 5 В ± 10 % до 15 В ± 10 % (т. е. 4,5…16,5 В), однако некоторые производители подняли верхний предел напряжения питания до 18 В. КМОП-версии отличаются возможностью работы при пониженном напряжении питания (от 2 В).

Потребляемый микросхемой ток может достигать величины 6…15 мА в зависимости от напряжения питания (6 мА при VCC = 5 В и 15 мА при VCC = 15 В). Типовое потребление бывает меньше и обычно составляет 3…10 мА в состоянии низкого уровня и 2…9 мА — в состоянии высокого. Ток потребления КМОП-версий таймера не превышает сотен микроампер.

Максимальный выходной ток для отечественной КР1006ВИ1 и КМОП-версий таймера составляет 100 мА. Большинство ныне выпускаемых зарубежных аналогов, выполненных по биполярной технологии, допускает выходной ток до 200 мА и более.

Смотреть (скачать) даташит таймера 555:

Даташит таймера 555 (239.1 KiB, 3,440 hits)

Электрическая схема сигнализатора уровня

Куда деваться? Сам сделал самый простой (у нас же «СамЭлектрик»!). Два контакта в виде оголенных концов телефонного провода (видно на фото «Вид сверху» и красный провод на фото «Пищалка и адаптер»), идущего к электронной пищалке.

Со схемой сигнализатора тоже заморачиваться не стал – взял самое простое: звуковой генератор – два транзистора, три резистора, конденсатор и светодиод (индикатор включения/вольтажа) плюс звукоизлучатель – пьезоэлемент (зеленые проводки на фото «Монтаж»).

Схема сигнализатора уровня воды системы фильтрации

Пищалку я смонтировал в корпусе телефонной розетки (что под рукой оказалось). Питание от адаптера =2,5 вольта (добавлю, я «усовершенствовал» адаптер, вмонтировав  в корпус маленький выключатель, видный на фото «Пищалка и адаптер», чтоб каждый раз из сети 220в не выдергивать и вставлять, впрочем, до этого мог догадаться и создатель адаптера.).

Пищалка располагается в 2..3 метрах от меня и я ее хорошо слышу, да, ее слышно по всей квартире!

Пищалка и адаптер питания

Монтаж сигнализатора

У пищалки звук, конечно, визгливый и неприятный уху,  но для сигнализатора это и лучше!

Теперь, имея пищалку, я не знаю забот с фильтром уже с января 2017! Согласитесь, для пенсионера Время дорого. Да и для всех, бренных, тоже.

Список источников приводить не стану. У кого вопросы – через блогера/ведущего сайта Александра или в обсуждениях.

PS. По 5-литровым бутылям веду учет фильтрации на наработку ресурса 8000 л. В один сеанс обычно заправляю 2-3 емкости. Протокол/запись имеется. Мой, девиз Simplicity – по-русски вообще проще некуда.

Вариант схемы, собранной читателем.

(обновление от 4 окт. 2017)

Другой читатель, тёзка Автора статьи, решил повторить приведенную схему на более новых деталях. Также схема была немного изменена, уточнены некоторые номиналы.

Схема сигнализатора. Рабочий вариант

Описание в нескольких комментариях,  .

Голосование

Проголосовать за статью, если она понравилась, можно здесь. Там же рассказано, как можно получить деньги, участвуя в Конкурсе репостов!

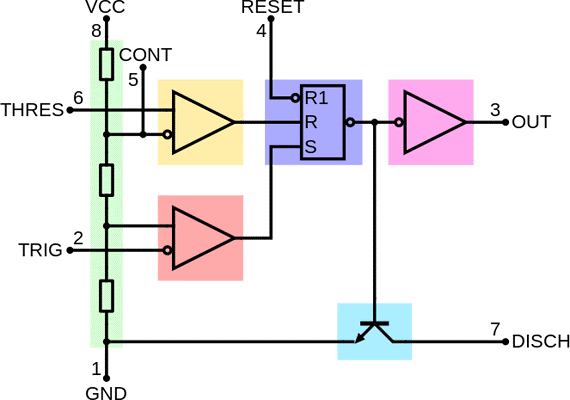

Функциональная схема и описание прибора

Функционально таймер состоит из 5 компонентов. Выводов у схемы больше, чем внутренних блоков, что и говорит о возможной гибкости включения в различные схемные решения с участием данной микросхемы.

Входной внутренний делитель напряжения задает опорные напряжения для двух компараторов — верхнего и нижнего. RS-триггер принимает их сигналы и формирует выходной сигнал, который отправляет на усилитель мощности. Еще имеется дополнительный транзистор с выведенным наружу коллектором, который используется для подключения внешней времязадающей цепочки.

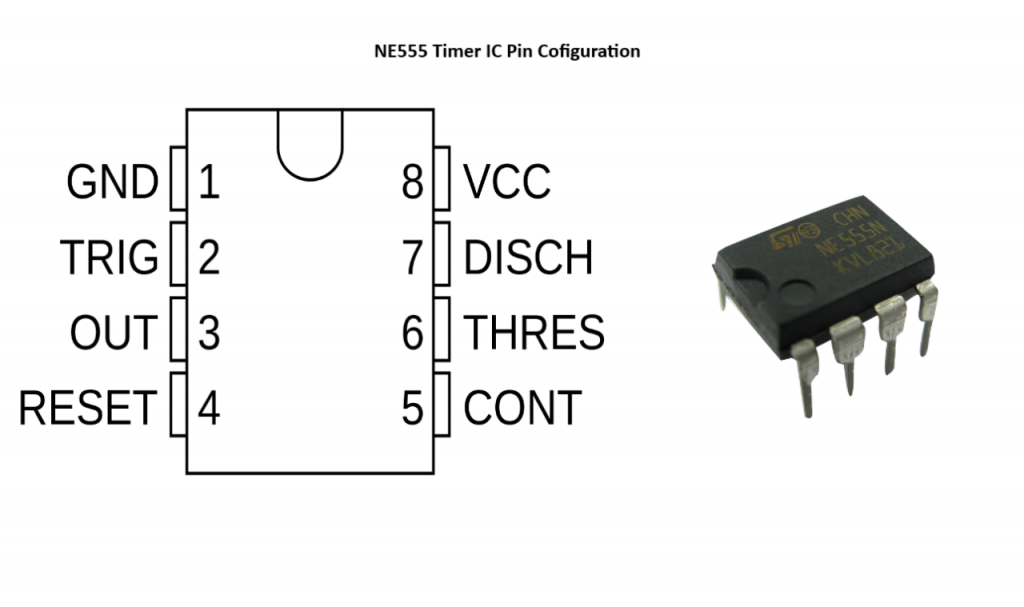

Выводы схемы расположены одинаково, независимо от исполнения микросхемы

Описание выводов схемы

Приведенный ниже даташит содержит выводы и подаваемые на них сигналы, откуда становится немного понятной работа микросхемы. Хотя очень многое зависит от ее подключения.

Земля –	Минусовой общий вывод питания	0 В	Плюсовой вывод питания – 8
Запуск	Вход компаратора №2 (нижнего). Сигнал низкого уровня – аналоговый или импульсный.	Таймер срабатывает на сигнал (аналоговый или импульсный) низкого уровня (порог – 1/3 Vпит)	На 3 выводе появляется выходной сигнал высокого уровня
Выход	Выходной сигнал (высокий уровень) зависит от питания: Vпит – 1,7 В Низкий уровень (нет сигнала) – примерно 0,25 В	Временная характеристика выходного сигнала определяется внешней времязадающей цепочкой, состоящей из резистора (или резисторов) и емкости.
Сброс	Срабатывает по сигналу низкого уровня (≤ 0,7 В)	Немедленный сброс выходного сигнала	Входной сигнал не зависит от напряжения питания
Контроль	Управление опорным напряжением компаратора №1	Величина напряжения управляет длительностью выходных импульсов (одновибратор) или их частотой (мультивибратор).
Останов	Сбрасывающий сигнал высокого уровня – аналоговый или импульсный
Разряд	Цепь разряда времязадающего конденсатора С
Питание +	Плюсовой провод питания	Vпит = от 4,5 В до 18 В	Минусовой – 1

Одновибратор

Самая простая схема подключения Емкость С и резистор R задают длительность импульса t, выдаваемого схемой в ответ на сигнал по входу Input (вывод 2). Напряжение питания влияет не на длительность, а на амплитуду выходного сигнала. При выдаче импульса изменение входного сигнала схемой не воспринимается. Через время t схема выдает задний фронт выходного сигнала и возвращается в исходное состояние, после чего готова снова реагировать на входной сигнал. Таким образом, она может выделять информативные всплески (низкого уровня) на фоне помех, так как сигнал на входе в общем случае аналоговый. Может работать как антидребезговая схема.

Генератор импульсов (мультивибратор)

Мультивибратору не нужно подавать на вход никаких сигналов, он начинает работать сразу после включения питания.

Вторая схема подключения

Разряженный в начале конденсатор С задает на вход низкий уровень, отчего таймер срабатывает, выдавая на выход высокий потенциал. Его длительность определяется зарядкой конденсатора C через резисторы R1 и R2. Далее происходит разрядка C через R2 и вход 7, что и определяет длительность паузы на таймере. После этого все повторяется, и на выходе получаются импульсы заданной напряжением питания амплитуды и длительностями t1 и t2, то есть частотой f

Формула

и скважностью S = T/t1. Скважность в данном простейшем подключении более 2 быть не может, так как время импульса t1 всегда > времени паузы t2

• Что такое паяльный флюс?
• Электротехнический инвертор
• Транзистор: описание электронного компонента
