Характеристики и отличия светодиодных лент smd 5050

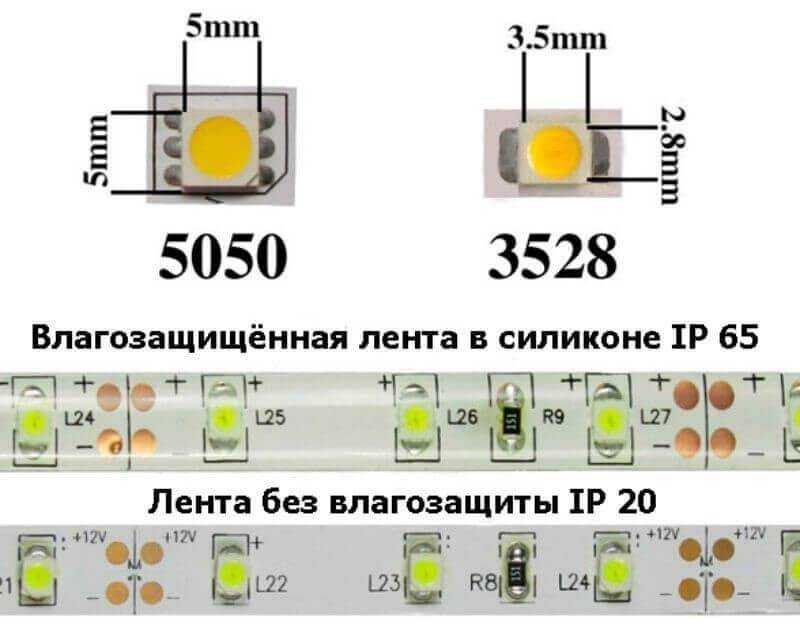

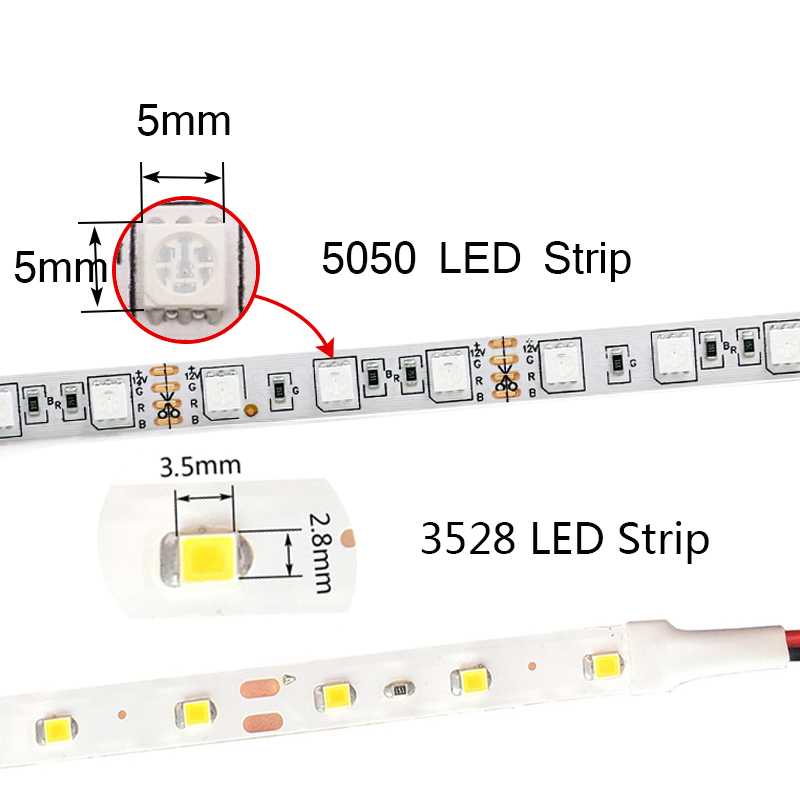

Сравнительная таблица рассмотренных LED SMD

В сводной таблице приведены характеристики всех рассмотренных светодиодов.

№ п/п	Наименование изделия	Габариты корпуса, мм	Количество кристаллов, шт	Мощность, Вт	Световой поток, Лм	Угол свечения, ⁰
1	SMD 3528	3,5х2,8	1 или 3	0,06 или 0,2	0,6 – 5	120 или 140
2	SMD 5050	5,0х5,0	3 или 4	0,2 или 0,26	2 – 14	120 или 140
3	SMD 5630	5,6х3,0	1	0,5	57	120
4	SMD 5730	5,7х3,0	1 или 2	0,5 или 1	50 – 158	120
5	SMD 3014	3,0х1,4	1	0,12	9 -11	120
6	SMD 2835	2,8х3,5	1	0,5 или 1	50 -100	120
7	SMD 0805	2,0х1,2	1	0,125	0,35	120
8	SMD 1206	3,2х1,6	1	0,25	0,35	120
9	SMD 0603	1,6х0,8	1	0,1	0,35	120
10	SMD 4014	40х1,4	1	0,2	120	120
11	SMD 1608	1,6х0,8	1	0,25	0,35	120
12	SMD 3014	3,0х1,4	1	0,1	11	120
13	SMD 7020	7,0х2,0	1	0,5	70	120
14	SMD 3020	3,0х2,0	1	0,06	10	120

Параметры и технические характеристики светодиода 5630 SMD LED

Все популярней становится яркая светодиодная лента 5630. Произведена по последним технологиям, совмещает в себе оптимальное количество мощности и потока света. Монтаж ленты предусматривает изучение некоторых нюансов, способствующих получению долговечного освещения.

Технические характеристики и параметры

Светодиодная лента smd 5630 представлена микросхемой, что устойчива к температурам и пульсациям. Обладает обширным ракурсом осмотра, малогабаритным объемом. Невзирая на снижение контактной площадки кристалла, светящееся течение получилось сберечь, оно соответствует 40 Лм.

Верхняя площадь кристалла находится под рассеивающей линзой, которая сделана из прочного силиконового компаунда.

Лампы в smd 5630 состоят из 42 компонентов, изнутри находится ресурс питания на балластовом конденсаторе. Устройство с четырьмя выходами, то только два из них задействованы. На нижней стороне установлена теплоотводящая подложка.

При покупке надо удостовериться, что устройство испытано и безопасно для эксплуатации.

Если покупается лента 5630 неизвестной ТМ, то надо взять большее количество полос, чем требуется. Ток, при этом, подается ниже заявленного. Это поможет избежать быстрого деформирования элементов.

Полная характеристика ультрафиолетовых светодиодов и лент.

Цветовая температура имеет различные показатели в зависимости от подаваемого света: теплый – до 3000 К, нейтральный – до 4500 К, холодный – до 6500 К.

В таблице приведены основные характеристики полосы 5630 в сравнении с другими лед источниками.

На рисунке представлена схема параметров светодиода 5630 smd led:

Область применения

Светодиоды 5630 smd led применяются в разных световых приборах: рекламные стенды, витрины магазинов, подсветка в салоне машины, растровые осветительные приборы, дизайнерские решения домов, квартир, декоративное, наружное применение.

Применение таких источников позволяет значительно снизить потребление энергии, при этом не требуются затраты при обслуживании устройства.

Светодиоды 5630 – самая распространенная форма среди подобных материалов. Имеет отличные характеристики эффективности, поэтому широко распространено их применение в светодиодных лампах.

Как правильно подключить RGB ленту: пошаговая инструкция.

Мощность лент

Мощность полосы маркирована на ней. Если записи нет, то понадобится произвести подсчет количества диодов на протяжении метра.

Оригинальная лента содержит светодиод мощностью близкой к 0,5 Вт.

Но такие показатели редкость, так как рынки переполнены китайским товаром. В них диод низкого качества и чаще мощностью в 0,15 Вт.

В таблице приведено сравнение мощности 5630 с другими типами:

Монтаж светодиодных лент

Монтаж светодиодной полосы 5630 проводится на теплоотводящей площади, только тогда обеспечится долговечность конструкции. Для теплоотвода можно использовать алюминиевую полосу, профиль.

Для монтажа потребуется: светодиодная полоса, адаптер, коннекторы, диммеры.

Для подключения не нужны особые навыки, его можно провести самостоятельно.

Продается лента длиной 5 метров в упаковке. Перед установкой надо извлечь полоску из упаковки и удостовериться в ее целостности.

На плате указывается мощность питания (12 В, 24 В, 36 В). Надо провести данное соответствие с источником питания. Мощность источника должна превышать мощность полосы на 25 процентов.

Место для подключения должно располагаться в доступности к подключению в сеть на 220 В.

Если проводить надо не целую ленту, то она нарезается строго по маркированным местам. Такие части соединяются коннекторными разъемами.

Площадь, на которую предполагается производить монтаж, тщательно очищается от пыли и загрязнений. Оборотная сторона полоски содержит клеевое основание, защищенное пленкой. Пленка снимается, полоса прикладывается к плоскости и прижимается.

Как правильно установить подсветку из светодиодной ленты под натяжной потолок.

Надо избегать перегибов ленты и повреждений токовых площадок.

Прикрепленная лента нуждается в подключении к адаптеру, при этом соблюдается полярность.

Если потребуется пайка, то стоит учесть, что температура паяльника не должна превысить 260 градусов, прикосновение должно длиться не более 10 секунд. Если пайка идет оплавлением, то применяется низкотемпературная паста.

Интересное видео по теме:

В заключение

Светодиоды 5630 SMD LED устойчиво держат позиции на рынке диодной продукции благодаря своим техническим характеристикам. Яркость позволяет применять в различных светильниках. Если куплена качественная лента, то осветительное устройство прослужит долговечно.

Вопрос раскрыт? Оставьте комментарий, поделитесь информацией с друзьями в соцсетях.

Что это такое

Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. При процессе рекомбинации электродырочных пар вероятность излучения света должна быть достаточно высокой.

Отсюда следует, что сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения. Чтобы эти условия были соблюдены, изготавливаются специальные многослойные гетероструктуры, которые знаменуют собой новый этап в развитии технологии LED. В первые образцы были встроены в металлические корпуса, чем-то похожие на транзисторы, со стеклянным окошком или линзой для выхода света.

Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпуса. Они трубчатой или прямоугольной формы, часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены с целью блокировки видимого света. Более комплексные корпуса адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Общая информация

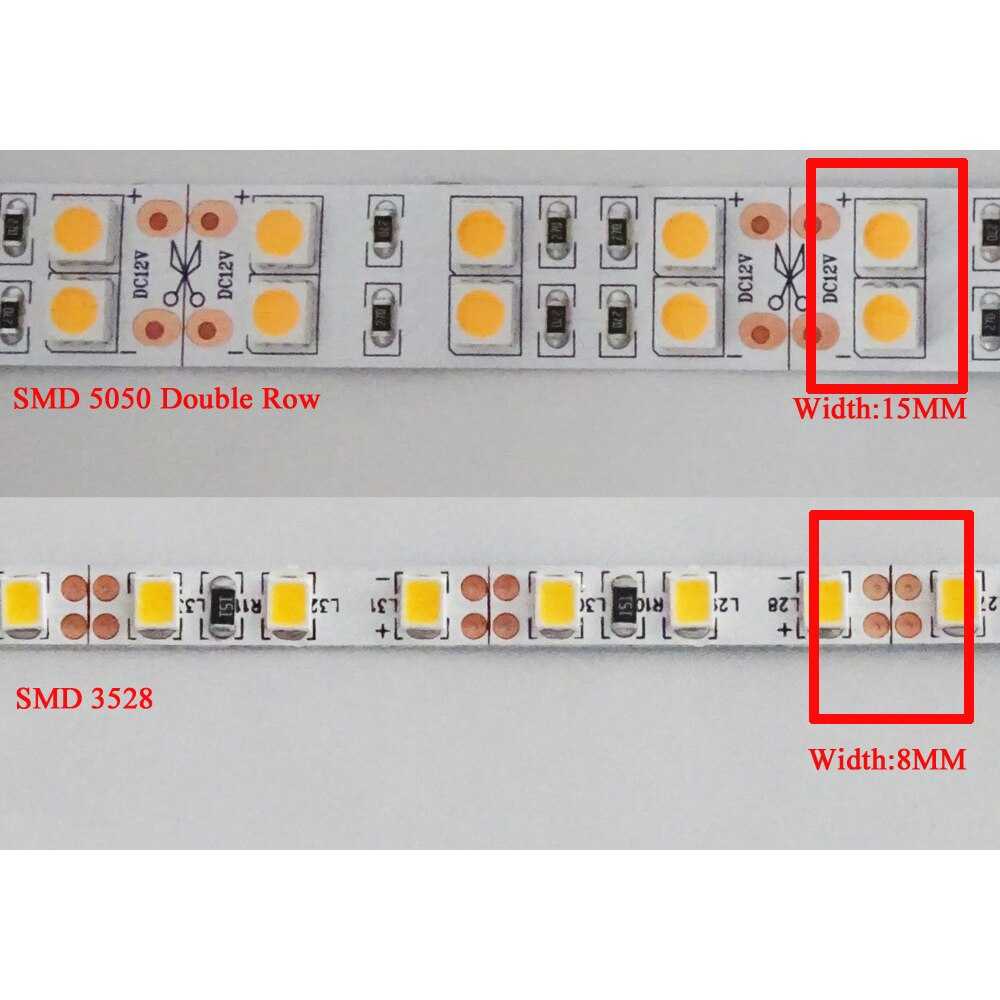

Эта разновидность выпускается исключительно в квадратном корпусе толщиной 1,6 мм и размерами 5х5 мм. Указанная информация в виде маркировки наносится на сам корпус и дополнительно указывается в паспорте.

В отличие от всех других разновидностей светодиодов, модуль smd 5050 led включает в себя сразу 3 источника, которые могут быть:

• белыми – сверхъяркие мощные лампы, на которые нанесен тончайший слой люминофора;;
• цветными – в зависимости от типа модуля цвета могут отличаться. Также нанесен слой люминофора;
• цветными – RGB 5050 из красного, зеленого и голубого цветов.

Светодиоды SMD5050 и SMD3528

Все световые приборы люминесцируют, то есть поглощают свет лампы и преобразуют его в свечение, подобное солнечному. Цветовая температура может варьироваться от 2800°К до 12000°К в зависимости от типа лампы. Для информации – цветовая температура Солнца составляет 5000°К.

Цветные источники SMD 5050 излучают только один цвет, почему их и именуют монохромными – это может быть теплый желтый, красный, зеленый или синий.

Монохромные источники

Конфигурация RGB SMD уже состоит из светодиодов сразу трех цветов – красного (R), зеленого (G) и синего (B), которые при одновременно включении выдают белый свет. При регулировании интенсивности каждого отдельного элемента можно получить любой цвет из видимого человеческим глазом спектра.

SMD 5050 RGB

Светодиод SMD 5730: характеристики, конструкция, применение

Светодиод SMD 5730 – один из популярных полупроводниковых приборов на нашем рынке. Был разработан для применения в разнообразных осветительных устройствах: бытовых светодиодных светильниках, уличном освещении, декоративной подсветки светодиодными лентами. Обладает высокой эффективностью и продолжительным сроком службы.

Конструкция

Название светодиода означает его типоразмер – 5,7 мм х 3,0 мм х 1,5 мм, а SMD – говорит о его поверхностном монтаже на плате. Конструктивно светодиод представляет собой полупроводниковый кристалл на медном основании, который помещен в корпус из термостойкого пластика. Снизу прикреплена большая теплоотводящая подложка, сверху – прозрачная линза для рассеивания, залитая эпоксидной смолой. Подложка электрически соединена с анодом. Катод (ключ) визуально обозначен фаской на одном из углов.

Так как светодиод является прибором с односторонней проводимостью, соблюдение полярности обязательно. В качестве полупроводникового кристалла используются Индий, Галлий и другие элементы. С целью получения различных оттенков свечения, применяется легирование добавками и разнообразные технологии производства. Для создания белого свечения кристалл покрывают люминофором, в противном случае, он излучает синий цвет.

Технические характеристики

Светодиод 5730 обладает рядом характеристик. Прямое напряжение составляет 3-3,4 В. Прямой ток варьирует в значениях от 150 мА до 350 мА в зависимости от производителя. Для качественного светодиода вольт-амперная характеристика будет выглядеть, как изображено на рисунке.

Импульсный ток может достигать величины в 800 мА. Мощность и световой поток светодиода, соответственно, тоже прямо связаны с производителем, ведь менее качественные китайские smd 5730 имеют меньшие показатели. Поэтому значение мощности колеблется в пределах от 0.15 до 1 Вт. Световой поток составляет от 40 до 110 лм в холодных белых высококачественных LED.

Из графика видно, что для получения номинального значения светового потока, прямой ток должен составлять 350 мА. Но далеко не все производители обеспечивают систему охлаждения, способную выдержать в длительном режиме такое значение тока. Таким образом, ограничивая ток – снижается и световой поток светодиода.

Рабочая температура находится в пределах -40 +85°С. На правом графике вы видите зависимость светового потока в относительных единицах от температуры окружающей среды.

Угол рассеивания составляет примерно 120°. Деградация светового потока не превышает 4%.

Тепловое сопротивление соответствует значению 4°С/Вт. По цветовой температуре светодиод подразделяется на: теплый (2700-3500 К), нейтральный (3500-5000К) и холодный (5000-6400 К) белый цвет.

Монтаж

Светодиод 5730 является планарным элементом, соответственно, к нему применяется пайка оплавлением. В момент пайки, до 3-х секунд, корпус светодиода может выдерживать нагрев до 300°С. Поэтому рекомендуется использовать низкотемпературную паяльную пасту или, в случае ручной пайки, мягкий припой. Избегайте сильного давления на корпус светодиода и не переворачивайте печатную плату до полного остывания.

Применение

Светодиод smd 5730 нашел свое применение в разнообразных осветительных приборах. Из-за его хороших технических и оптических характеристик он широко используется в светильниках общего назначения, фонариках, уличных прожекторах. А также, в автомобильном освещении:

• подсветка приборных панелей;
• фары;
• декорирование, как внутри, так и снаружи машины.

Большой популярностью пользуются LED ленты на базе чипов smd 5730 при создании внешней рекламы, и при оформлении интерьера домов и квартир.

Рекомендуем посмотреть видео обзор LED 5730, купленных на сайте AliExpress. Блогер подробно демонстрирует последовательность действий при тестировании полупроводникового прибора. Вы сможете оценить яркость свечения и температурные показатели.

https://youtube.com/watch?v=FnehauzqpD8

Поводя итоги можно сказать, что светодиод 5730 распространен среди профессионалов и любителей. Его высокая светоотдача, широкий угол рассеивания, низкое тепловое сопротивление позволяют эффективно использовать его при создании осветительных устройств своими руками

Особое внимание уделяйте системе охлаждения, потому что перегрев отрицательно влияет на срок службы светодиода. В случае правильной эксплуатации, осветительный прибор на базе led smd 5730 прослужит вам долгие годы

Недостатки

• Понижение эффективности. КПД SMD-диодов уменьшается с увеличением электрического тока. Уровень нагрева также возрастает с увеличением тока, что снижает срок службы устройства. Эти эффекты накладывают практические ограничения на ток, пропускаемый через светодиод.
• Влияние насекомых. Светодиоды гораздо более привлекательны для насекомых, чем лампы накаливания или натриевые газоразрядные лампы.
• Использование в зимних условиях. Они не выделяют большое количества тепла в сравнении с традиционными электрическими лампами, светофоры с SMD-диодами остаются покрыты снегом.

Основные характеристики

Среди всех видов SMD LED, имеющихся в арсенале современных производителей, светодиод 5050 выделяется наиболее компактной конструкцией. Он представляет собой полупроводниковый прибор, излучающий свет под действием постоянного тока. В стандартном корпусе установлены три кристалла, действующие в связке и выдающие большой световой поток. Есть элементы монохромные, существуют т.н. RGB диоды, созданные из трех чипов разного цвета (Red Green Blue — Красный, Зеленый, Синий).

Материалами для создания чипов служат:

• алюминий;
• фосфор;
• галлий;
• индий.

В качестве легирующих добавок применяются соединения азота и других химических элементов. Эти материалы позволяют получать одно- и трехцветные светодиоды.

Для изготовления корпуса используется термоустойчивый пластик. Рассеиватель представлен линзой, которую заливают эпоксидной смолой. С нижней стороны размещены теплоотводы, обеспечивающие охлаждение кристаллов. Каждый элемент имеет по 6 контактов — 3 анода и 3 катода. Для простоты определения полярности на корпусе имеется косой срез, расположенный на стороне катодов. В заводских условиях используется групповой монтаж, для домашних мастеров удобнее пайка каждого компонента по отдельности. К особенностям элементов типа 5050 следует отнести:

• малая деградация, не превышающая 4 % на 3000 часов непрерывной работы;
• для корпуса использован специальный термостойкий полимер, способный выдерживать 250° в течение длительного времени;
• рабочая температура чипов достигает 110°.

Последовательное подключение

Последовательное подключение при питании от 220в используют в филаментных диодах и светодиодных лентах на 220 вольт. В длинной цепочке из 60-70 LED на каждом падает 3В, что и позволяет подсоединять напрямую к высокому напряжению. Дополнительно используется только выпрямитель тока, для получения плюса и минуса.

Такое соединение применяют в любой светотехнике:

1. светодиодные лампах для дома;
2. led светильники;
3. новогодние гирлянды на 220В;
4. светодиодные ленты на 220.

В лампах для дома обычно используется до 20 LED включенных последовательно, напряжение на них получается около 60В. Максимальное количество используется в китайских лампочках кукурузах, от 30 до 120 штук LED. Кукурузы не имеют защитной колбы, поэтому электрические контакты на которых до 180В полностью открыты.

Разновидности светодиодной ленты smd 5050

Размер и ширина светодиодной ленты выбираются в зависимости от потребностей, но кроме стандартных параметров нужно учитывать, что все ленты такого формата подразделяются на два основных варианта:

• Многоцветные (rgb лента 5050), которые имеют различные варианты свечения, управляются посредством контроллера, что позволяет получить различные оттенки и цвета;
• Одноцветные, которые излучают исключительно один цвет.

Одноцветные диоды 5050

Изделие состоит из однокристальных чипов (светодиодов). Цвет будет соответствовать свечению применяемого кристалла: зеленый, красный, синий, желтый. Для получения свечения белого формата применяется синий кристалл, покрытый люминофором. Так как люминофор быстро деградирует, быстро пропадает яркость изделия. Но, светодиодная лента 5050 rgb в течение значительного количества времени сохраняет свои первоначальные свойства и характеристики, так как цвет получается благодаря применению RGB-светодиодов.

Многоцветные светодиоды 5050

Данный вариант хорош тем, что можно управлять свечением. В чип монтируется три различных кристалла – синий, зеленый, красный. Каждый кристалл питается отдельно, что провоцирует возможность изменять своеобразные пропорции цветовых соотношений и позволяет реализовывать даже самые смелые творческие замыслы.

Какая лучше — многоцветная или одноцветная?

Естественно, в первую очередь определяется размер и ширина светодиодной ленты, после чего оцениваются нюансы цветовых решений в зависимости от поставленных целей. Многоцветной вариант более практичен в световом оформлении интерьеров, так как посредством такого изделия можно создавать различные спецэффекты цветового формата. Там же, где не требуется художественное оформление отлично подойдет одноцветный вариант (например, внутренняя подсветка витрин).

Как управлять цветами светодиодной ленты rgb 5050?

Для осуществления управления изделием используется специализированный контролер, а также пульт управления дистанционного. Существуют различные варианты исполнения таких приспособлений, но набор функций у них практически идентичный:

• Осуществление перехода на различные панорамы;
• Смена цвета по частоте;
• Регулировка яркости;
• Выбор постоянного цвета (одного).

Светодиодный вариант оформления считается одним из интереснейших решений светового дизайна, но стоит помнить, что только грамотный выбор качественной ленты поможет вам получить нужные параметры яркости и долговечности. Также учитывайте, что контролер будет реагировать исключительно на команды пульта управления, который идет к нему в комплекте.

Где и как используется

Светодиоды имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее.

Источники света LED используются в самых разных областях, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений. Используются в светофорах и вспышки фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. В сочетании с маленькими светодиодными лампами GX53 количество и качество света значительно повысится.

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод.  Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).
