Мигание при включенном выключателе
В этом случае причин может быть всего две, поэтому пользователю проще их найти и устранить . Но следует помнить, что делать это нужно быстро, так как от этого зависит долговечность светодиодных ламп.
Причины мигания могут быть такими:
- слабое напряжение;
- некачественный блок питания.
Все светодиодные лампы чувствительные к низкому напряжению, но качественные экземпляры с драйвером вместо блока питания способны стабильно работать в пределах 180 В. Тогда, как эконом-варианты полностью прекращают работу — тухнут, просто не включаются — уже при 200 В.
А, если напряжение несколько выше, но не достигает 220 В, то пользователь будет наблюдать мерцание с разной частотой. Причем оно будет прекращаться при стабилизации параметров сети до нормальных.
Плохой контакт между проводами, другими элементами цепи считается еще одной распространенной причиной нештатной работы ламп. Кроме того, они повышают пожароопасность и несут угрозу здоровью
Также неисправность может проявляться и при попытке диммирования непредназначенной для этого светодиодной лампы. При этом ее работоспособность при максимальном положении регулятора яркости будет нормальной, а при попытке уменьшения начнется мерцание.
Инструктаж по подключению диммера можно прочесть в этом материале.
Если напряжение в сети окажется нормальным, то следует обратить внимание на блок питания используемого изделия. Причина, как описывалось выше, может быть в том, что его компоненты просто не могут сгладить пульсацию тока, которая приводит к морганию
Любой многожильный провод, использующийся для обеспечения электропитанием нескольких приборов, часто является причиной мигания. Поэтому считается наглядным примером сомнительной экономии
Чтобы предотвратить нештатную работу в любом из указанных случаев можно установить стабилизатор, который обеспечит току нужные параметры, а одновременно предотвратит досрочные поломки электроприборов, используемых владельцем.
Если напряжение нормальное и причина в некачественных компонентах блока питания, то пользователь сможет модернизировать его. Для этого необходимо заменить установленный сглаживающий конденсатор на более мощный, а продвинутый пользователь сможет самостоятельно собрать надежный драйвер.
Причем эта характеристика ограничивается не параметрами, а размерами свободного пространства в блоке питания, цоколе лампы. Что гарантирует сглаживание пульсации тока и обеспечит его параметрам стабильность.
Поиск и устранение неисправностей
В случае с блоком питания лучшим выходом станет полная замена на более мощное и качественное изделие. Не забывайте о правилах установки и эксплуатации источников тока – некоторые модели запрещено хранить в закрытых пространствах, включая потолочные ниши из гипсокартона.
Если вы обладаете знаниями в электротехнике, то попытайтесь самостоятельно выявить неисправность. Для начала выполните замер выходящего напряжения в момент мерцания светодиодной ленты. Понадобится мультиметр, включенный в режим измерения постоянного напряжения. Соедините щупы с выходными контактами блока питания. Обычная одноцветная лента работает при напряжении 11-12 В. Для RGB-плат необходимо тестировать каждый цвет отдельно, при этом должны быть получены аналогичные результаты.
Как определить неисправность контроллера, мы писали выше.
Если обнаружен мерцающий отрезок из трех диодов на определенном участке платы, то просто замените его на новый, обеспечив качественную пайку. К слову, совершенно не обязательно демонтировать ленту. Нужный отрезок удаляется при помощи канцелярского ножа. Далее зачистите и залудите медные контакты и к этому месту приклейте новый отрезок. Соблюдая полярность, спаяйте проводники.
Если включатель выключен

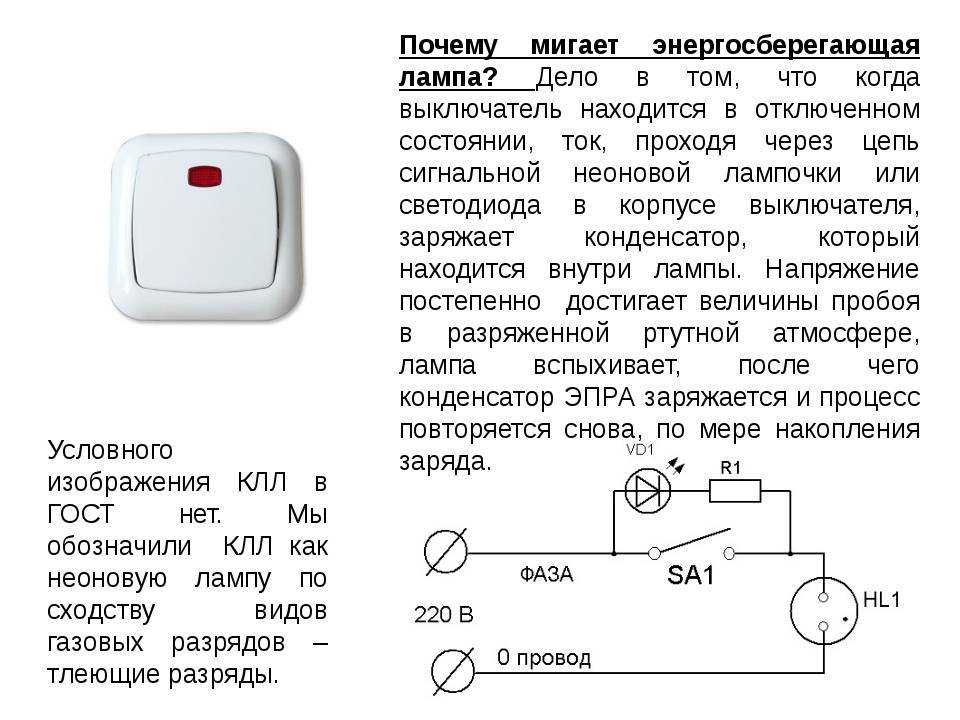

Даже, если лампа выключена, электрический ток все равно может попадать на фильтрующий конденсатор. Именно эта причина и вызывает моргание LED в выключенном положении.
Специфика работы конденсатора не только в увеличении или подготовке заряда, но и в его накоплении. Конденсатор накапливает заряд, а после заполнения емкости, заряд выходит на схему включения. Заряд недостаточен для длительного свечения, но вполне достаточен дл кратковременной пульсации или одиночной вспышки.
После происходит новое накопление заряда и новая вспышка. Такой цикл повторяется бесконечно о устранения причины.
Принцип работы светодиодного прожектора
Прожектор со светодиодами – LED-устройство для освещения территории, мощный источник света. Внутри его пластикового или железного корпуса находится лампа, подающая свет вперед. Вокруг располагаются отражатели, направляющие освещение в нужную зону. Они способны концентрировать свет особым образом, как это задумано конструкцией, в итоге он получается ярким, насыщенным.
Диодный прожектор также состоит из полупроводника и двух электродов – анода и катода. После подачи напряжения происходит разогрев полупроводника, который и излучает свет. Для качественной работы системы входящий ток проходит через выпрямитель и драйвер, которые стабилизируют электрическую волну, регулируют ее величину. В схеме присутствует блок питания, требующий для работы напряжение 12 вольт.
Причины мерцания осветительного устройства на светодиодах во включенном состоянии
Основная причина, по которой светодиодное оборудование может мерцать, – плохое качество светодиодной матрицы. Пульсация выходного напряжения даже схемы питания классического варианта неизбежна. У качественных диодов насыщенность свечения в установленном диапазоне напряжений практически идентична, благодаря чему любая пульсация предупреждается.
В случае с некачественной матрицей, даже если напряжение упадет на 0,5, уже происходит изменение яркости светового потока. В некоторых случаях подобную ситуацию можно исправить за счет установки конденсатора большей емкостью. Но такой источник освещения не рекомендуется применять для жилых комнат.
Как работает светодиодный прожектор?
Для того чтобы понять, почему мигает светодиодный прожектор, рассмотрим, как он работает и какую имеет конструкцию:
- корпус LED-устройства может быть выполнен из ударопрочного пластика или металла;
- внутри корпуса располагается светодиодная лампа;
- отражатели.
Работает прожектор по принципу направления светового потока при помощи отражателей в определенную точку, они его собирают, по этой причине получается яркое свечение.
Элементы устройства прожектора
Светодиод, в задачу которого входит дать ровный свет, состоит из полупроводникового элемента и электродов, это анод и катод. При появлении нужной величины напряжения на электродах они разогревают полупроводниковый элемент, и он дает свечение. Для работы схемы необходимо иметь:
- выпрямитель специального типа, драйвер – они должны стабилизировать ток и регулировать его величину;
- блок питания для светодиода, так как ему нужно напряжение 12 вольт.
Многих поломок в дальнейшем можно избежать, если обратить внимание на следующие нюансы при покупке:
LED-устройство – это светотехнический прибор с высокими параметрами освещенности и небольшим потреблением электрической энергии
Важно! Такие системы не могут быть дешевыми, если они качественно сделаны.
Приобретая LED-прожектор в интернете, потребитель может столкнуться с различными поломками, возникающими из-за дешевизны моделей:
- через небольшой интервал времени эксплуатации устройства появляется моргание светового потока, даже в том случае, когда устройство выключено;
- перестает работать поставленный с устройством датчик движения.
- Добиваясь конкурентоспособности для своего устройства в области себестоимости, производители часто пренебрегают качеством и надежностью; если прожектор заморгал, возможны следующие причины:
- плохая пайка;
- выбираются наиболее дешевые элементы питания и низкие регулирующие параметры тока.
- В результате экономии материалов и удешевления устройства освещения покупатель через непродолжительное время получает проблемы с его работой. Часто из-за того, что не регулируется граничный ток, начинает моргать прожектор.
- Есть мнение, что некоторые производители, которые ориентированы на Россию, в своих устройствах LED устанавливают ограничители тока, не учитывая нашей региональной специфики (частые колебания электрической энергии), что приводит к поломке.
Мерцание светодиодных ламп при включенном свете
Просадка напряжения в электросети
Проверяется параметры электросети простым мультиметром. О пониженном (ниже 200В) или повышенном (свыше 230 В) напряжении нужно заявить в ДУК или районные электросети. Специалисты должны отрегулировать работу своих коммуникаций. Если же этого не происходит, и уровень вольтажа в сети постоянно ниже номинального, то можно установить домашний стабилизатор. Он поможет продлить жизнь всей бытовой технике, не только лампочкам.
Этот фактор мешает работе двенадцативольтовых LED-ламп. Они монтируются в сеть через понижающий блок питания. Если его мощности недостаточно, то лампочки начнут мерцать. Выход простой – заменить блок питания на более мощный.
Некачественный монтаж элементов
Для качественного светового потока важно надежно соединить все элементы электрической цепи друг с другом. При недостаточно сильной фиксации контактов появляется мерцание
Также при подключении важно соблюсти полярность элементов.
Некачественные светодиодные лампы
LED-лампа может мерцать незаметно для зрения. Некачественный драйвер плохо стабилизирует электричество. В результате лампа мигает с маленькой амплитудой – пульсирует. Это наносит вред глазам и психике человека.
Впрочем, мерцание можно снизить и у уже приобретенной лампы. Для этого надо ее разобрать и заменить конденсатор в драйвере на более мощный аналог.
Устанавливаем причину и ищем пути исправления неполадок
Причин моргания диода может быть много, при этом нарушения не всегда связаны с самим осветительным элементом, проблемы могут вызвать другие составляющие системы.
Чтобы понять, почему светодиодный прожектор некорректно функционирует, сначала определите характер мерцания. Оно может быть периодическим, нерегулярным или постоянным.
Частые пульсации света могут быть связаны со слабыми контактами, присутствием полупроводниковых устройств в системе, поломками в системе питания прожектора и т. д.
Проблемы с проводкой
Прожектор светит, а потом гаснет, если начинающий мастер допустил ошибку во время его подключения. Например, перепутал местами фазный и нулевой проводник. В таком случае прибор может вообще не включаться или периодически моргать. Для решения проблемы, просто отсоедините провода, и поменяйте их местами. Если причина в этом, то после работы прожектор будет работать корректно.
Если частота пульсации света непостоянная, то нужно проверить места соединения кабелей. После подключения ток направляется до светодиодного драйвера, на пути ему будут встречаться промежуточные точки подключения (монтажная коробка с узлами соединения и разветвления проводов, датчик движения, выходы на блоке питания).
Мощность светодиодных прожекторов может достигать 300 Вт. Если на участке соединения токопроводящих жил, контакт слабый, то повышается сопротивление. Проводники на этом участке перегреваются, окисляются, контакты чернеют. Это может вызвать непостоянное моргание прожектора.
Если вы обнаружили плохие контакты, то проведите зачистку проводов и опять соедините их.
Разрыв кабеля на определенном участке схемы тоже может стать причиной пульсации света. Тогда нужно поменять поврежденный проводник.
Если контакты крепкие, то специалисты рекомендуют проверить плату драйвера. Возможно, где-то повредился контакт, тогда его нужно припаять или обратиться к специалисту, который поможет исправить проблему.
Наличие полупроводниковых приборов в цепи

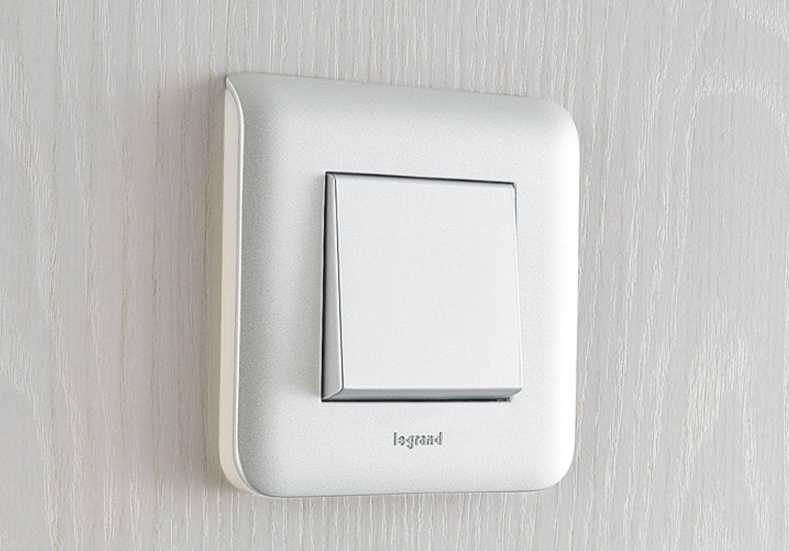

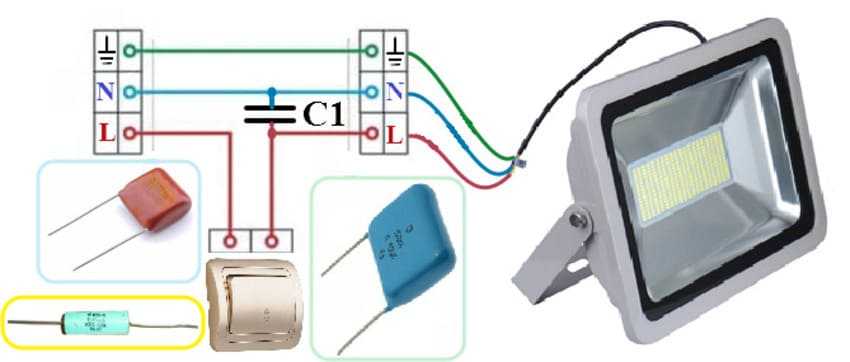

Если перед светодиодным светильником установлен выключатель со встроенной лампочкой, то пульсация света будет высокой (примерно 25раз/секунду). Это происходит по той причине, что сила тока, которая проходит через светодиод, меняется. Как уже упоминалось, это влияет на работу прожектора, тогда он начинает моргать.
По той же причине мерцание возникает при наличии в цепи перед прожектором датчика движения.
Для устранения нарушения, отключите лампочку выключателя. Если проблему вызывает инфракрасный датчик движения, то установите вместо него инфракрасный или ультразвуковой.
Нарушения в схеме питания прожектора
Если вы решили сэкономить деньги, и приобрести бюджетную модель прожектора, то будьте готовы к частым неисправностям. Светодиодный светильник может моргать из-за поломок в системе питания. Исправить проблему самостоятельно вряд ли получиться, поэтому придется обращаться за помощью к профессиональному электрику.
Когда можно ремонтировать прибор – целесообразность
Цена качественного прожектора обычно высока. Опытный мастер может разобрать практически любое устройство, даже герметичное, значит, его возможно отремонтировать. Но надо учесть стоимость запасных частей и сложность ремонта.
Наиболее часто выходит из строя блок питания, ведь долговечными в устройстве являются только сами LED-кристаллы. Подобрать идеально подходящий блок непросто
Здесь важно учесть все параметры по мощности, напряжению, иначе будут последствия для остальных элементов устройства. Если блок питания стоит дороже самого прожектора, ремонт не является целесообразным
В остальных случаях можно попробовать починить прожектор, предварительно подсчитав затраты.
Чтобы светотехническое оборудование работало много лет и исправно, лучше не эксплуатировать его слишком долго. На всю ночь оставлять его включенным не стоит, что сильно расходует потенциал. При монтаже надо тщательно проверять все соединения на наличие плохих контактов – это вызовет скачки напряжения. Данные правила помогут сделать работу прожектора долгой и бесперебойной.
Причины поломки
Возможные причины неправильной работы прожектора:
- нестабильно работающая электрическая сеть (перепады напряжения, выходящие за рамки рабочего тока);
- короткое замыкание фазы на корпус прибора или на нейтраль;
- некорректное подключение;
- перенапряжение;
- использование сверхтоков.
При указанных нарушениях возможен выход из строя платы, на которой установлены драйверы, преобразователи напряжения и тока, подающие питание на кристаллы матрицы. В прожекторной матрице допускается повреждение от 3 до 5 кристаллов. Если количество неисправных кристаллов больше, прожектор не сможет работать с достаточной степенью функциональности и понадобится замена матрицы.
Светодиодный светильник стал тускло светить из-за низкого напряжения
Первое, что стоит проверить в поисках ответа, почему тускло горит светодиодный светильник – достаточен ли уровень напряжения в сети. Осветительный прибор питается от сети переменного тока, поэтому при падении напряжения даже качественный светильник с хорошим светом годности не светит в полную силу.
Проверить это просто – достаточно подключить к сети переменного тока другой прибор. Если и этот светодиодный светильник стал тускло светить, то причина в низком напряжении. Такая проблема характерна для загородного жилья. Решают ее с помощью установки стабилизатора на свет и розетки.
На что необходимо обращать внимание при покупке LED-лампы
Основным критерием выбора СД-источника света является высокое качество самого светодиода. А он имеет высокую себестоимость, поэтому лампы хорошего качества не могут стоить дешево. Учитывайте такие характеристики, как мощность и световой поток. Старайтесь покупать лампы надежных и проверенных фирм-производителей, китайские низкого качества могут быстро сломаться.
Если лампа светится в выключенном состоянии переключателя, то при покупке в будущем принимайте во внимание габаритные размеры радиатора. Функцией этой части светодиодной лампы является ее охлаждение. Перед приобретением источника света акцентируйте внимание на наличие радиатора и соответствие мощности лампы
Перед приобретением источника света акцентируйте внимание на наличие радиатора и соответствие мощности лампы. Виды светодиодных ламп
Виды светодиодных ламп
Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция
Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.
В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.
Фото пример
Выполняемое действие
Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.
Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».
Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.
Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.
Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.
Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.
Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.
Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.
Другая сторона драйвера припаивается к печатной плате со светодиодами
Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены. Остается проверить работоспособность
Остается проверить работоспособность
Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.
Ремонт светодиодных ламп своими руками: работаем без паяльной станции
Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.
Здесь можно поставить перемычку – быстро, но ненадолго
Как разобрать светодиодную лампу, проклеенную герметиком
Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.
Разобрать светодиодную лампу не сложно, главное – чтобы польза была
Какие проблемы создает наведенное напряжение
Термин наведенное напряжение используется для определения потенциала электрической энергии, передающегося за счет электромагнитного преобразования от действующего силового оборудования на замкнутую цепь.
В ней начинает протекать ток разряда. Нарисовал эти процессы упрощенной картинкой, показав электромагнитное преобразование символом трансформатора.
Прочувствовать, что это такое мне помогла прогулка не велосипеде. Я в сырую погоду возвращался по хорошо проверенной трассе. На ней автомобильное шоссе пересекается с действующей воздушной ЛЭП 330 кВ.
До этого момента я много раз проезжал в сухую погоду без каких-либо ощущений, а влажность сыграла злую шутку: небольшой по силе, но вполне ощутимый разряд пришлось почувствовать всем телом.
Точно так же силовые провода, расположенные параллельно или рядом с цепями освещения, могут наводить дополнительное напряжение на светодиоды.
Под действием приложенного потенциала возникнет их мерцание. В этой ситуации может спасти экранирование, как частный случай.
Однако лучше заранее исключить наводку на стадии проекта, не допускать близкой прокладки высоковольтных цепей, работу мощных нагрузок типа сварочных аппаратов и подобных устройств.
Ремонт светодиодного прожектора
Чтобы улучшить теплотведение, необходимо отшлифовать две прилегающие поверхности шкуркой с зернистостью P1500.
Затем термопасту намазать тонким слоем. Лишняя паста выдавится сама при нагреве или со временем. Главное, чтобы внутри не было пузырьков воздуха.

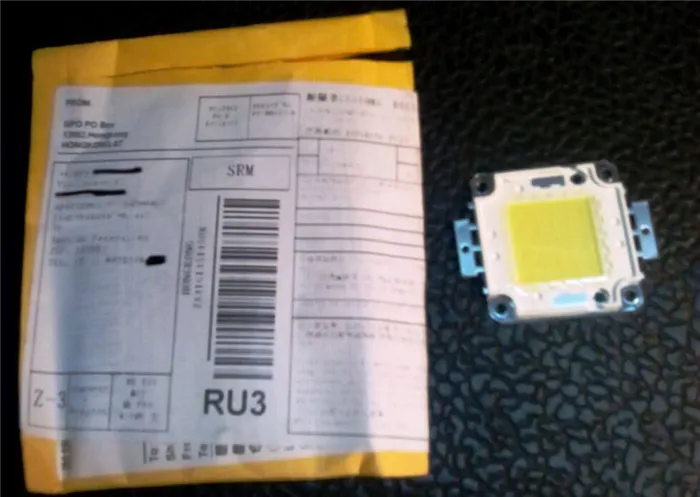

Сергей заказал светодиод 50 Вт на Алиэкспресс. Он работает при напряжении 30-36 В и во время работы потребляет ток 1500 мА.
Световой поток от него равен 90-120 Лм/Вт. Цветовая температура светового потока равна 6000-6500 К, а время работы 100 000 часов. Хороший китайский светодиодный модуль.
При установке светодиодный модуль можно немного притереть к радиатору, потому что это облегчает выход лишней термопасты .
При пайке светодиода помните, что он боится перегрева, так что паяйте быстро и метко.
После ремонта, во время сборки защищенного светодиодного прожектора следите за прилеганием резиновых прокладок. Тогда прожектор будет работать долго и надежно даже в целях уличного освещения.
Если совсем перестал светить
Если после включения светодиодный прожектор совсем не горит, причина может крыться как в обрыве контакта, так и в выходе из строя компонентов драйвера. При наличии измерительного прибора (вольтметра) достаточно проверить наличие напряжения на клеммах питания драйвера. Если напряжение поступает, ищем поломку в схеме питания, не поступает – у нас обрыв в схеме подключения.
Как проверить схему питания прожектора
Внешний осмотр
При осмотре платы можно обнаружить вздувшийся конденсатор, почерневший перегоревший резистор, перегоревшую контактную дорожку на обратной стороне платы.
Проверка с помощью вольтметра
- Произвести замер напряжения на клеммах подключения (на входе в режиме переменного тока, на выходе – постоянного);
- Проверить напряжение на выходе каждого диода. Выход из строя одного из них уменьшает выходное напряжение в 2 раза, что недостаточно для работы прожектора.
Если самостоятельно найти причину нарушения работы не удалось, не спешите выбрасывать изделие. Возможно необходима замена микросхемы стабилизатора тока. Даже визит в радиомастерскую с покупкой новой детали обойдется значительно дешевле нового изделия.
Выводы
Подытоживая сказанное, при проблемах с самопроизвольным загоранием LED-ламп, советуем проверить следующие параметры: исключите вероятность неправильного подключения фаз, замените выключатели на модели без встроенной диодной подсветки (или обесточьте встроенную в них лампочку), проверьте светильник на возможную несовместимость с используемым датчиком движения.
Также настоятельно рекомендуем не экономить – чем ниже стоимость прожектора, тем меньше он проработает – проверено неоднократно. Из-за высокой мощности и установки в неблагоприятных условиях внешней среды такие осветительные системы испытывают постоянные перегрузки. И если изначально запас прочности светильника будет низким (из-за некачественных комплектующих), то резонно, не стоит ждать от него длительной бесперебойной работы. И тут уже срабатывает правило – скупой платит дважды!
