Инструкция по замене
Процедура замены ламп приборной панели не представляет существенной сложности. Единственным проблемным моментом может стать разборка, позволяющая снять щиток подсветки и добраться до лампочек. Сложность состоит в том, что винты крепления находятся в разных точках, и надо знать их расположение. Рассмотрим процесс по порядку:
Необходимые инструменты
Для замены лампочек в приборной панели понадобятся:
- отвертка с жалом под крест;
- плоская отвертка, желательно с тонким жалом для отщелкивания заглушек и креплений;
- пассатижи для демонтажа патронов;
- набор светильников на замену.
Малое количество нужных инструментов делает работу удобной и быстрой. Если планируется произвести небольшой тюнинг — изменение цвета или яркости подсветки, то потребуются дополнительные приспособления для удаления заводской краски, демонтажа пластиковых светофильтров и растворитель для очистки остатков окрашивающего слоя на тыльной стороне щитка приборов.
Замена подсветки
Для получения ровной подсветки рекомендуется по возможности менять сразу все лампочки приборной панели. Замена одного светильника может создать ситуацию, когда уже через неделю придется повторять всю процедуру для того, чтобы поменять другую перегоревшую лампу. Поэтому специалисты рекомендуют обновлять сразу всю подсветку. Также целесообразно поменять лампы накаливания на светодиоды — они экономичны, обладают широким ассортиментом и предоставляют большой выбор оттенка и яркости свечения.
Как разобрать приборную панель
В первую очередь необходимо снять декоративную накладку с магнитолы. На ВАЗ 2114 приборная панель механически связана с этой деталью, поэтому надо ее сразу отсоединить. После этого выполняют следующие действия:
- при помощи плоской и крестовой отверток отсоединяется декоративный кожух. Рулевую колонку следует максимально опустить, чтобы она не препятствовала выполнению работ. Придется аккуратно отщелкнуть декоративные заглушки и открутить 5 саморезов, фиксирующих кожух. Также надо снять ручки с ползунков и выключателя отопителя;
- после отсоединения шурупов кожух надо потянуть на себя. Действовать следует аккуратно, возможно, еще не все элементы удалены и их можно сломать. Можно кожух полностью не снимать, места для откручивания крепежных винтов хватит;
- для отсоединения приборной панели нужна длинная отвертка под крест. Винты откручивают, наклоняют щиток на себя и выдергивают клеммные колодки с соединительными проводами.
Важно! После этого панель будет полностью освобождена, и с ней можно свободно работать
Замена ламп подсветки
Для демонтажа патронов удобно воспользоваться небольшими пассатижами. Ими захватывается плоская задняя часть. Она аккуратно поворачивается на половину оборота против часовой стрелки, после чего узел можно извлечь из гнезда. Подобным образом извлекаются все элементы, подлежащие замене. Затем светильники извлекают и устанавливают на их место новые экземпляры. Вставляют патроны в гнезда и поворачивают на полоборота по часовой стрелке для фиксации. После этого рекомендуется присоединить клеммные колодки, подать рабочее напряжение и проверить работоспособность лампочек, пока не произведена сборка кожуха. Производится проверка систем автомобиля:
- включают зажигание и проверяют работу индикаторов давления масла, генератора и «чек». Поднимают рычаг ручника и смотрят, зажглась ли лампа;
- запускают для проверки аварийную сигнализацию;
- переключают дальний и ближний свет головных фар и определяют, работает ли индикация;
- включают габариты.
Если все элементы системы освещения работают в штатном режиме, производят сборку приборной панели в обратном порядке. На этом процесс замены лампочек приборки ВАЗ 2114 завершается.
Не горит подсветка панели приборов ВАЗ 2114: ремонт своими руками
Приборная панель на ВАЗ 2114 позволяет водителю контролировать данные мотора, следить за оставшимся количеством топлива, своей скоростью, и прочими данными. Панель следует поддерживаться в рабочем состоянии, чтобы неработающая подсветка не доставляла дискомфорт, а датчики показывали реальные значения.
Яркая подсветка
Но достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.
Почему не работает панель приборов

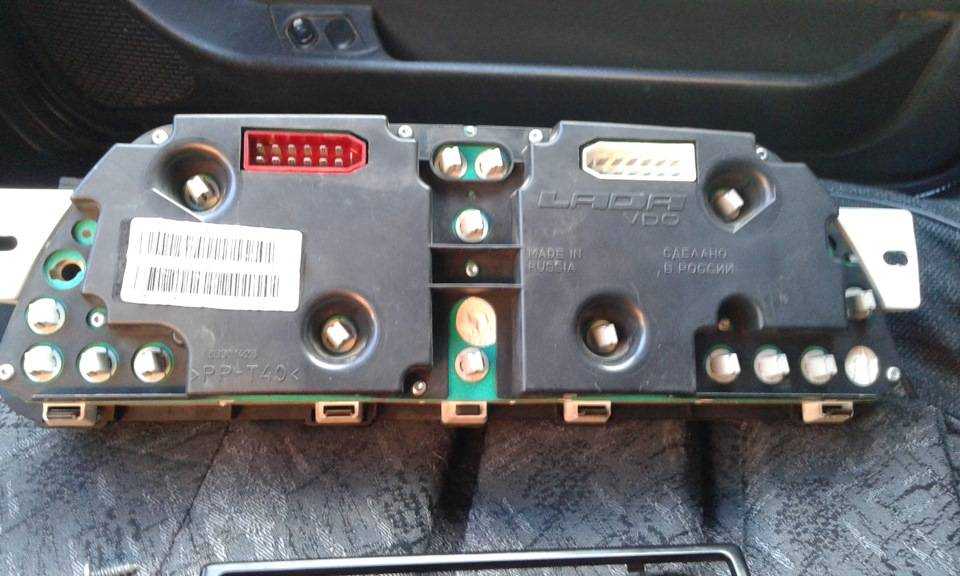

Разобранная приборная панель Первым делом нужно разобраться, почему не работает панель приборов на ВАЗ 2114. Если подсветка погасла, причин тому может быть несколько:
- Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;
- Разъемы окислились;
- Электропроводка имеет неисправности, в цепи возникли дефекты;
- Блок предохранителей перестал работать;
- На общей контактной плате появились повреждения;
- Система габаритов повреждена;
- Нет минуса на кузов (массы).
Демонтаж приборной панели
Чтобы выполнить замену лампочек в приборной панели ВАЗ 2114, ее сперва придется демонтировать. Без этого мероприятия вы никак не сможете получить доступ к проблемному устройству.
Схема разбора панели
Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:
- Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;
- Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;
- Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;
- Отключите колодку жгута проводов от прикуривателя;
- С рычага снимите рукоятку;
- Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;
- Открутите болты фиксации кронштейна колодки руля;
- Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;
- Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;
- Теперь остается снять саморезы сверху и снизу.
Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.
Приступайте к замене ламп, которые оказались неисправными. При этом многих интересует, сколько лампочек в приборной панели ВАЗ 2114. Их там 13, но заменить можно только 8. Не забудьте очистить контакты, если на них есть следы окисления. В некоторых случаях приходится менять не саму лампу, а патрон для нее.
Выбор лампочек
Прозвон проводки Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.
| Производитель | Цена |
| Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные (Корея) | 80 рублей — пара |
| Светодиодный модуль повышенной яркости SMD | 20 рублей |
| Светодиод Sho-me SM-T5-cap-super (белый) | 50 рублей |
| Галогеновые лампы Osram и Philips | Около 40-80 рублей за единицу |
Замена подсветки

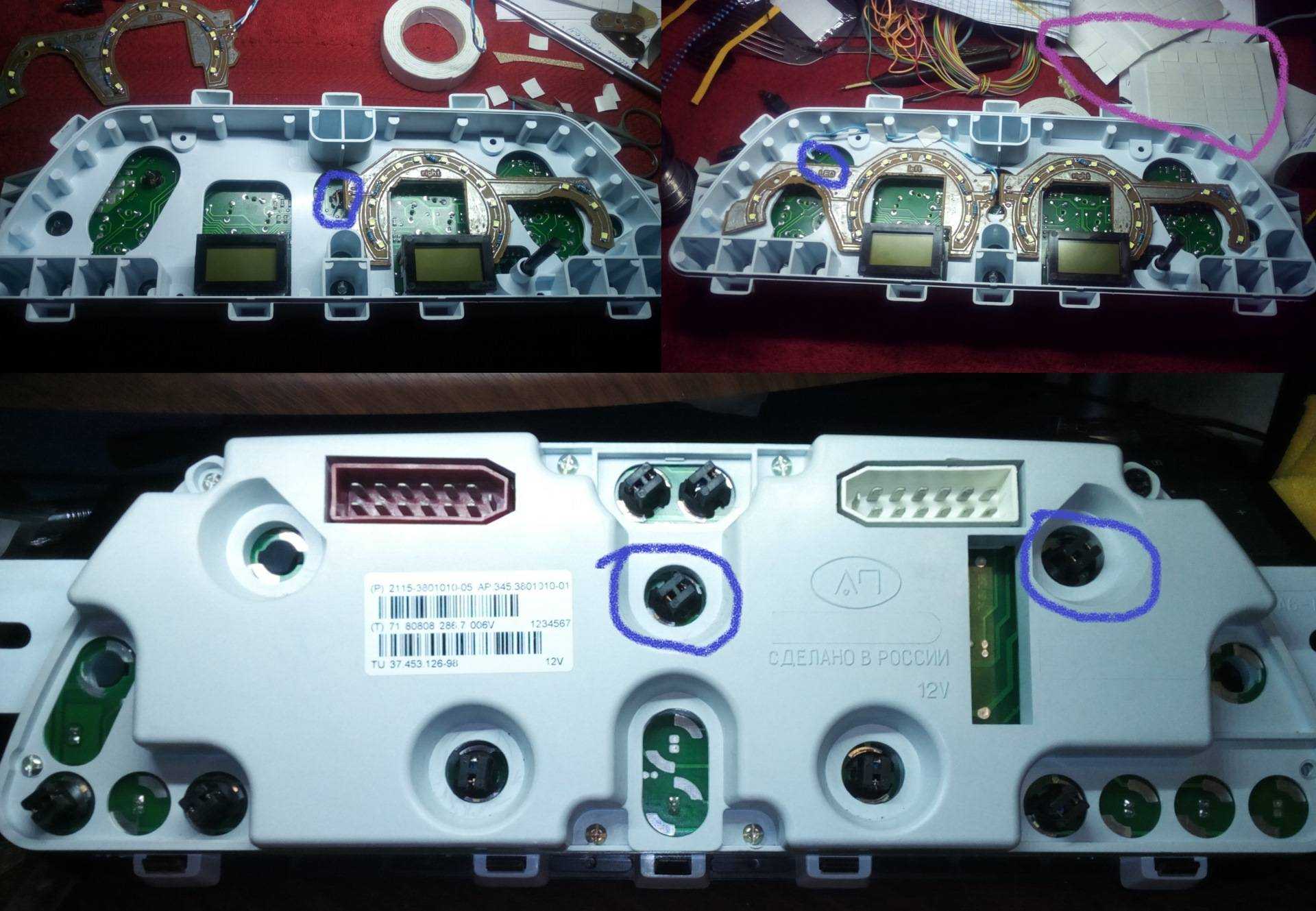

В разборе Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.
- Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
- Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.
- Подключите питание и проверьте, как работает новая подсветка.
- Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
- Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
- Конструкция подсветки фиксируется при помощи шурупов.
- Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
- С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.
Как заменить лампочки подсветки
Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.
Для замены понадобятся следующие приборы:
- крестовидная отвёртка;
- набор новых лампочек.
Замена подсветки
Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.
Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой
Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки
Как разобрать приборную панель
Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.
Схема разбора приборной панели ВАЗ 2114
Разбирается приборная панель на ВАЗ 2114 по следующей схеме:
- Выкручиваются три самореза, снимается нижний выступ и накладка.
- На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
- Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
- От прикуривателя отсоединяется жгут проводов.
- С рычага переключения передач снимается рукоять.
- Снимаются крепежи печки.
- Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
- С панели снимаются декоративные вставки, патроны ламп и светодиоды.
- Снимается лампа подсветки гидрокорректора ключом на 21.
- Демонтируются верхние и нижние саморезы.
После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.
Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.
Перед установкой новых ламп с панели приборов снимается пластиковая накладка
Замена ламп подсветки
После снятия пластика можно приступать к самому процессу замены ламп.
- Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.
-
Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.
Размещение новых ламп на панели приборов
-
Подключается питание и проверяется работоспособность обновлённой подсветки.
Проверка ламп подсветки при помощи мультиметра
-
Осуществляется обратная сборка приборной панели. Проводка аккуратно выводится к плате и крепится к ней, благодаря чему детали не будут мешать во время сборки.
Осуществляется обратная сборка приборной панели с размещением стрелок датчиков
- Все стрелки датчиков и приборов должны правильно располагаться. Если слишком торопиться во время установки, можно их сломать или погнуть.
- Вся конструкция крепится шурупами.
- Питание светодиодов и лампочек объединяется, размещаются на свои места стрелки с выставлением на нулевые показатели.
-
Работа приборов и датчиков панели обязательно проверяется бортовым компьютером. Если все функционирует нормально, приборная панель собирается и возвращается в исходное состояние.
Собранная и проверенная панель приборов ВАЗ 2114
Видео: замена лампочек подсветки приборной панели ВАЗ 2114
Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.
Инструкция по замене
Процедура замены ламп приборной панели не имеет смысла. Единственным проблемным моментом может быть разборка, позволяющая снять щиток подсветки и добраться до лампочек. Сложность заключается в том, что крепежные винты расположены в разных местах и необходимо знать их положение. Давайте рассмотрим процесс по порядку:
Необходимые инструменты
Для замены лампочек в приборной панели вам понадобятся:
- отвертка Филлипс;
- плоскогубцы для снятия патронов;
- комплект запасных ламп.
- плоская отвертка, желательно с тонким лезвием, для снятия штифтов и креплений;
Небольшое количество необходимых инструментов делает работу быстрой и удобной. Если вы собираетесь сделать небольшую настройку, изменив цвет или яркость подсветки, вам потребуются дополнительные устройства для удаления заводской краски, демонтажа пластиковых фильтров и растворителя для очистки остатков слоя красителя на обратной стороне панель приборов.
Замена подсветки
Для достижения равномерного освещения желательно по возможности заменять все лампочки в панели приборов одновременно. Замена лампы может создать ситуацию, когда через неделю вам придется повторить всю процедуру, чтобы заменить другую перегоревшую лампу. Поэтому специалисты рекомендуют одновременно обновлять всю подсветку. Также рекомендуется заменить лампы накаливания на светодиоды — они недорогие, имеют широкий ассортимент и предлагают широкий выбор оттенков и яркости свечения.
Как разобрать приборную панель
Первым делом нужно снять декоративную крышку с магнитолы. На ВАЗ 2114 панель приборов механически связана с этой деталью, поэтому отключать ее нужно сразу. После этого выполняются следующие действия:
с помощью плоской отвертки и крестообразной отвертки снимается декоративная крышка. Рулевая колонка должна быть максимально опущена, чтобы она не мешала работе. Вам нужно будет аккуратно снять декоративные заглушки и открутить 5 саморезов, которыми крепится кожух. Также необходимо снять ручки с ползунков и переключателя отопителя; для отсоединения приборной панели требуется длинная крестовая отвертка. Открутите винты, наклоните экран к себе и извлеките клеммные колодки с соединительными проводами. после откручивания шурупов крышку необходимо потянуть на себя
Действовать следует осторожно, возможно, еще не все элементы удалены и могут сломаться. Полностью снять кожух не получится, места для откручивания крепежных винтов достаточно;
Замена ламп подсветки
для разборки картриджей удобно использовать маленькие плоскогубцы. Они хватаются за спину. Аккуратно поверните на пол-оборота против часовой стрелки, после чего сборку можно будет вынуть из гнезда. Таким же образом восстанавливаются все заменяемые элементы. Затем лампы снимаются и на их место устанавливаются новые экземпляры. Вставьте картриджи в гнезда и поверните на пол-оборота по часовой стрелке, чтобы зафиксировать их. В дальнейшем рекомендуется подключить клеммные колодки, подать рабочее напряжение и проверить работу лампочек до сборки корпуса. Системы автомобиля проверены:
- включить зажигание и проверить работу манометров масла, генератора и «проверить». Поднимите рычаг стояночного тормоза и посмотрите, горит ли сигнальная лампа;
- переключить дальний и ближний свет фар и определить, работает ли индикация;
- включить размеры.
- активация тревог для проверки;
Если все элементы системы освещения работают нормально, то сборка панели приборов производится в обратном порядке. На этом процесс замены заказанных ламп ВАЗ 2114 завершен.
Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115
Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.
1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.
2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.
3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.
5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.
6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.
7 — Индикатор низкого уровня топлива.
8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.
9 — Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.
10 — Лампочка синего цвета обозначает включенный дальний свет фар.
11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.
12 — дисплей бортового компьютера с показателями пробега.
13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.
14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.
15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.
Инжекторная ВАЗ 2107
16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.
17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.
18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.
19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.
- Включатель габаритов
- Ближний свет фар
- Кнопка передних противотуманок
- Задние противотуманки
- Обогрев заднего стекла
Как поменять лампочки на панели приборов ВАЗ-2114
Нужно начать с самого важного, а точнее с совокупности приборов, здесь как раз лампы выходят из строя чаще всего и меняют их, соответственно, чаще. Стоит сразу предупредить, что менять лампочки довольно просто, но довольно тяжело снять все детали с торпеды
- Начнём. Сядьте в вашу машину и расположитесь поудобнее, возьмите в руки отвертку, около ваших ног, со стороны водителя и со стороны пассажира вы должны будете выкрутить парочку болтиков, которые прикрепляют накладку (пример на фото снизу), снимите их и положите рядом с собой, чтобы не потерять.
- После того, как вы выполнили первый шаг, вы сможете открыть удобный доступ к болтам, которые прикрепляют центральную консоль. Их нужно будет убрать с помощью отвертки (будет всего лишь два винта, один со стороны водителя, другой со стороны возможного попутчика). После этого про верхнюю часть можно на немного забыть, с ней мы закончили.
- Теперь мы будем работать с верхней частью консоли. Нужно взять плоскую отвертку и с её помощью снять маленькую накладку (пример на фото). Под накладкой будет находиться небольшой болтик, под который нужна отвертка крестообразного типа. Вам требуется полностью открутить этот винт и вы готовы к финишу.
- В конечном этапе нам не понадобятся отвёртки, здесь уже чисто ручная работа. Нужно снять ручки, с помощью которых вы включаете вентиляторы, также вам нужно снять все пластиковые накладки, которые находятся на небольших рычажках. Но есть одно «но»: они хорошо крепятся и тянуть их со всей силы не нужно, здесь нам уже нужна будет отвертка. (пример размещения фиксаторов на фото).
- Теперь всё практически готово, осталось только убрать ещё парочку винтиков на правой стороне с помощью отвертки (пример на фото). Ещё несколько таких же болтов останется в левой части, их тоже нужно аккуратно выкрутить и положить где-то неподалеку.
- Теперь вам нужно очень внимательно и плавно потянуть на себя всю центральную консоль автомобиля, таким образом вы должны её снять.
- После этого положите консоль на какое-то удобное место, главное – ничего не отсоединять! Расположите консоль так, чтобы вы могли достать до всех инструментов и их комбинаций. Будьте очень осторожны и не порвите провода, которые располагаются с другой стороны.
- Сосредоточение приборов на ВАЗ-2114 тоже прикреплен болтами, они находятся сбоку и их тоже нужно убрать крестообразной отверткой. Сядьте на место водителя и полностью снимите панель приборов, здесь тоже нужно быть предельно осторожным, сильно дёргать нельзя, потому что сзади провода соединяются вместе с колодками. Провода нужно отсоединить и аккуратно на торпеду. Проследите за тем, чтобы ваши колодки не упали в торпеды, так как их придётся доставать, а это снова потраченное время.
Кстати, вынуть лампочку довольно просто, для этого нужно достать патрон и извлечь его, делается это тоже легко, достаточно прокрутить его влево и достать. Для того чтобы достать лампочку, вам потребуется чем-то поддеть её за медные усики и потянуть на себя, таким образом вы сможете её вытащить из патрона. Кстати, собранные лампочку и патрон можно купить в магазине, они продаются уже в готовом для работы состоянии!
- На этом наша работа практически закончена, теперь осталось установить лампочки и проверить работу. Настало время ставить консоль на своё место, кстати, она может трещать на различных ямах или кочках, если такое происходит, то панель нужно будет просто проклеить.
Вот и всё, как видите, данный процесс был не очень долгим и тяжелым. Вот ещё один совет: не следует брать различные дешёвые лампочки для замены, ведь вы поменяете шило на мыло, так как продукты из Поднебесья довольно быстро выходят из строя.
Как подключить выключатель с регулятором яркости
Первое, что необходимо сделать при подключении диммера к выключателю – это отключить электричество на щитке. Дальше алгоритм будет следующим:
- Снять корпус выключателя с панелью, клавишами и крышкой, закрывающей все соединительные элементы.
- Ослабить с помощью отвертки крепление и вытянуть конструкцию из стены.
- Убедиться в целостности изоляционного слоя контактов, отсоединить их от клемм.
- Взять светорегулятор и подсоединить его провода к освободившимся клеммам, проверить надежность креплений.
- Поставить диммер на место выключателя, закрепить его в стене.
- Восстановить подачу электрического тока.
- Проверить работу диммера.
В процессе подсоединения контактов нельзя оставлять оголенные участки длиной более 3 мм. Из необходимо обрезать или дополнительно изолировать.
Преимущества и недостатки регуляторов света
Регуляторы света активно используются при монтаже систем освещения ввиду своих явных преимуществ:
- долгий срок службы;
- контроль степени освещения;
- плавный запуск;
- возможность дистанционного управления;
- настройка таймера;
- экономия электроэнергии.
Светорегуляторы нередко используются в светодизайне, для подсветки картин и предметов искусства, для управления не только центральным освещением, но и дополнительным в виде бра и торшеров.
Современные модели встраиваются в модули освещения системы «Умный дом», переводятся на голосовое управление и могут претворять в жизнь различные световые сценарии, включающие регулирование степени освещенности.
К недостаткам следует отнести необходимость четкого соотношения мощностей регуляторов и источников света. Особенности напряжения также могут спровоцировать некорректное функционирование реостатов.
Ряд ламп, в особенности оборудованные ЭПРА, плохо совместимы с диммерами. Данные комбинации используются крайне редко из-за создаваемых друг другу помех.
Функции характеристика лампочек приборной панели
Первая группа лампочек в количестве 7 штук обеспечивает подсветку приборной панели. Они включаются одновременно при включении габаритов. Другая группа ламп индицирует состояние периферийных устройств автомобиля и наличие аварийных сигналов.

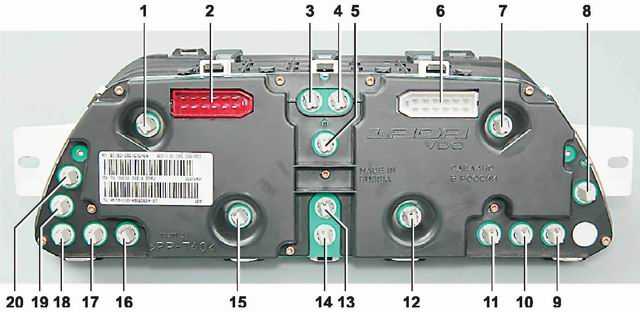

Расположение индикаторов на панели автомобиля ВА-2114
Эту группу составляют:
- лампы включения левого и правого поворотника (позиции 3 и 4 соответственно на рисунке);
- индикатор критического остатка топлива (позиция 7);
- индикация включения габаритов и ближнего света (8);
- пониженный уровень жидкости в тормозной системе (9);
- включение дальнего света (10);
- включение аварийного сигнала (13);
- check engine (14);
- индикатор отсутствия подзаряда аккумулятора (16);
- индикатор включения ручного (стояночного) тормоза (17);
- низкое давление масла (18).
Позицию 19 занимает резервный индикатор. На него можно вывести любой сигнал, нужный водителю. Для индикации применяются обычные лампы с белым цветом свечения. Окраску сигналам придают светофильтры, установленные в панели приборов.
