Требования к дневным ходовым огням

Процесс установки ДХО на авто

На автомобиль можно установить как самодельные DRL, так и огни промышленного изготовления. В последнем случае есть смысл приобретать готовый набор для монтажа осветительного прибора.

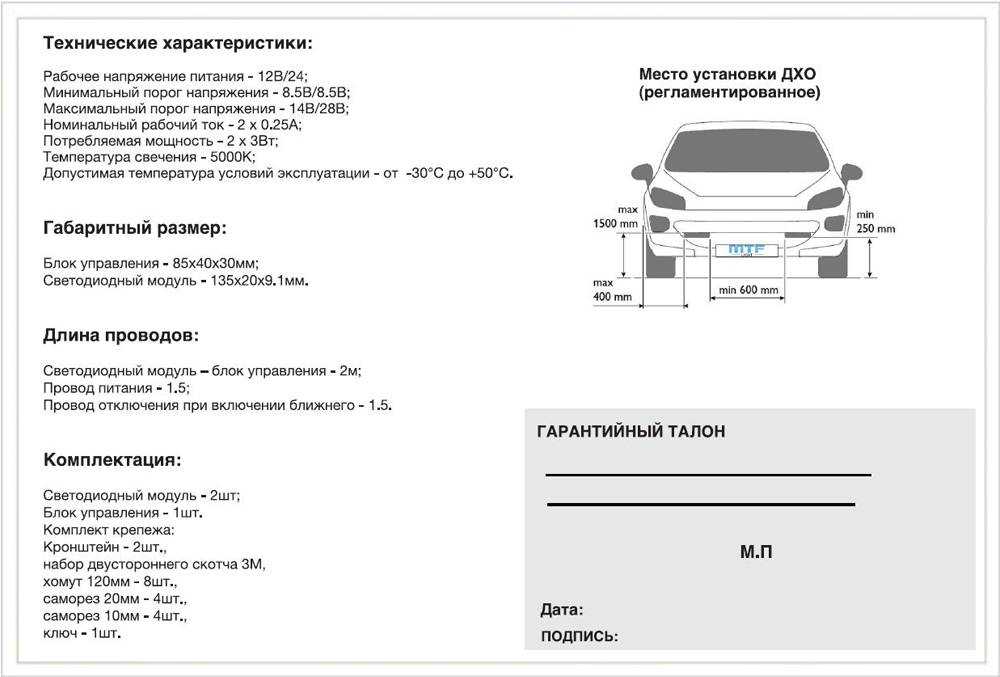

Набор для установки DRL.

Что нужно

Для самостоятельной установки дневных ходовых огней потребуются инструменты:

• набор отверток;
• паяльник с расходниками;
• зажигалка или промышленный фен (для обсадки термоусадочной трубки).

Также нужен будет другой мелкий слесарный инструмент (пассатижи, кусачки и т.п.)

Из материалов потребуются:

• нейлоновые хомуты (стяжки);
• термоусадочная трубка (или изолента);
• саморезы для крепления (есть вариант установки на двусторонний скотч, но это менее надежно);
• несколько метров двухжильного кабеля или провода.

А также другие электротехнические материалы и комплектующие согласно выбранной схеме.

Куда лучше крепить

Согласно правилам, ДХО должны быть установлены на фронтальной панели автомобиля. Удобнее всего крепить их:

• на бампер (на место штатных противотуманных фонарей или на вновь подготовленные посадочные места);
• в штатную систему освещения автомобиля;
• врезать в решетку радиатора.

При любом способе должны соблюдаться размеры и расстояния, указанные выше.

После выбора места установки, посадочные точки надо подготовить. В это понятие входит, в основном, очистка места монтажа от загрязнений, но если ДХО устанавливаются на радиаторной решетке или на бампере, надо вырезать отверстия по размеру фонарей DRL.

Если в комплекте с фонарями идут металлические хомуты для установки, то место надо подготовить для них. После механического крепления фонарей можно прокладывать провода, крепить их с помощью стяжек и монтировать схему управления в любом удобном месте.

Один из способов установки описан в видеоролике.

Четырёхконтактное реле в схеме подключения дневных ходовых огней

Следующий рассматриваемый нами способ – более продвинутый. При его использовании вы получите отключение ходовых огней будет происходить сразу после выключения двигателя, а включаться они будут одновременно.

Несмотря на то, что звучит такая схема сложно, разобраться при желании может каждый. Сама схема основана на том, чтобы задействовать переключение четырёхконтактного реле и геркона. Итак, чтобы использовать подключение ДХО через реле, нужно:

Что должно происходить в момент запуска двигателя? Сначала должен включиться генератор, а после этого ток пойдет по присоединённым клеммам реле и геркона на светодиоды. Лампы габаритов в этот момент выключены, потому что подаваемый ток очень мал.

Если геркона нет – всё равно есть выход. Используйте вместо него датчик масла. Просто используйте вместо геркона датчик давления и его клеммы – ничего сложного.

Итак, где подвох и почему это не универсальная схема? Всё просто – она в любой реализации (с герконом или датчиком давления масла) не реализует возможность подключения светодиодов к самим ДХО.

Как правильно подключить ходовые огни самому
Дневные ходовые огни — это относительно новый термин в дорожном регулировании. И совсем недавно эти огни стали устанавливать на автомобили на заводах.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Требования к дневным ходовым огням — разъяснение ГОСТ и ПДД мнение эксперта » АвтоНоватор Единообразные предписания которые касаются сертификации транспортных средств, по отношению к монтажу устройств наружного автомобильного освещения и световой сигнализации. Спрашивайте, я на связи!

Штрафы за ходовые огни

Требования к использованию ДХО прописаны в ПДД и любые нарушения могут стать причиной штрафа. Тут все достаточно просто:

При езде без включенных ходовых огней или другого разрешенного варианта накладывается штраф в размере 500 рублей. Причем, если нарушение периодически повторяется, сумма меняться не будет, все равно будет выписываться квитанция на 500 р.
Если в одном из источников света перегорела лампа или вышел из строя диод в светодиодном элементе, также придется заплатить штраф в размере 500 рублей. Тут все так же, как в пункте выше, при повторном нарушении сумма не вырастет.
Еще одно основание для штрафа (также в сумме 500 р) – сильное загрязнение источников света. Если длительное время ехать по трассе в зимний период или когда с дороги поднимается много грязи, ДХО загрязняются так, что их практически не видно. Поэтому время от времени стоит останавливаться и проверять этот момент.
Если за последние полгода у водителя не было нарушений ПДД, инспектор может ограничиться предупреждением

Стоит помнить это, чтобы при общении акцентировать внимание на том, что нарушений не было уже очень давно.

С новыми авто все намного проще, так как ДХО входят в конструкцию фары.

Кстати! Если оплачивать выписанный штраф в течение первых 20 суток, действует скидка в 50%

То есть, когда водитель не затягивает оплату, то может сэкономить 250 рублей, что также немаловажно

Законы и правила, регулирующие требования к ДХО

На данный момент и общие требования к этому типу оптики регламентируются многими законными актами. Разумеется, знать о них не помешает каждому автолюбителю. Основным документом, в котором четко указаны требования к дневным ходовым огням, считается Постановление Правительства РФ № 316, подписанное в мае 2010 года.

Две лампы суточных огней

В соответствии с этим документом в правила дорожного движения были внесены коррективы. В частности, теперь дневные ходовые огни в России необходимо устанавливать на все без исключения автомобили. Основное требование к ДХО такое, что эта оптика или ближний свет должны быть включены в любом время суток, что необходимо для обозначения транспортного средства среди других участников дорожного движения. В противном случае водителю может грозить штраф.

В соответствии с ГОСТом под номером Р 41.87-99, дневные ходовые огни представляют собой тип оптики, обозначающий габариты автомобиля. Данный документ стандартизирует оптику для всех типов автомобилей в соответствии с европейскими стандартами. То есть установленный дневной огонь (фара) должен быть сертифицирован, а это значит, что на корпусе или стекле должен присутствовать символ официального утверждения.

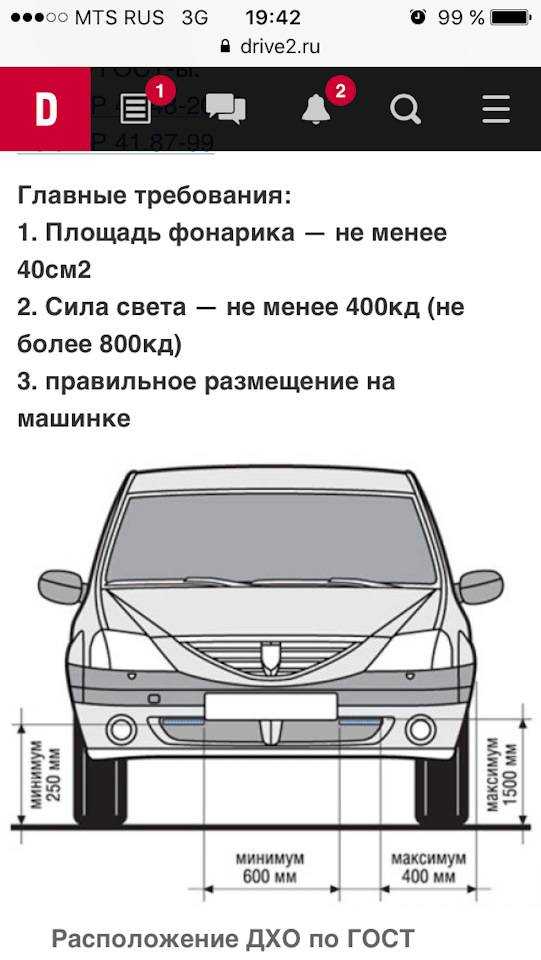

Требования к ДХО по ГОСТу

Чтобы не разбираться в нормативной документации, можно изучить основные нормы ГОСТа, собранные в одном разделе:

1. На транспортном средстве должно использоваться два одинаковых источника света. Ставить один элемент нельзя.
2. Минимальное расстояние между ДХО не должно быть меньше 60 см. Именно этот параметр чаще всего вызывает затруднения, так как ширина легковых машин небольшая и места для установки не так и много. Нужно заранее провести замеры, чтобы выбрать оптимальный вариант расположения, если такое возможно.
3. Высота расположения – не менее 25 см от уровня земли и не более 1,5 м (требования для автобусов, грузового и крупногабаритного транспорта). По этой причине ходовые огни нельзя ставить на нижнем краю бампера.
4. Источник света должен быть расположен не дальше, чем в 40 см от края машины. При этом минимального показателя нет, можно ставить в любом месте, что также стоит помнить.
5. При установке излучатель ориентируется так, чтобы свет был направлен строго вперед. Нельзя ставить со смещением вверх, вниз или в стороны.
6. Для использования в качестве ДХО подходят только источники с белым или желтоватым светом. Цветные варианты недопустимы. При этом есть и требования по яркости, минимальная не должна быть меньше 100 кандел, максимальная – не выше 400 Кд.
7. Дневные ходовые огни должны загораться автоматически при включении зажигания. Но не запрещено выводить их и на отдельную кнопку, главное – не забывать включать свет в начале движения.

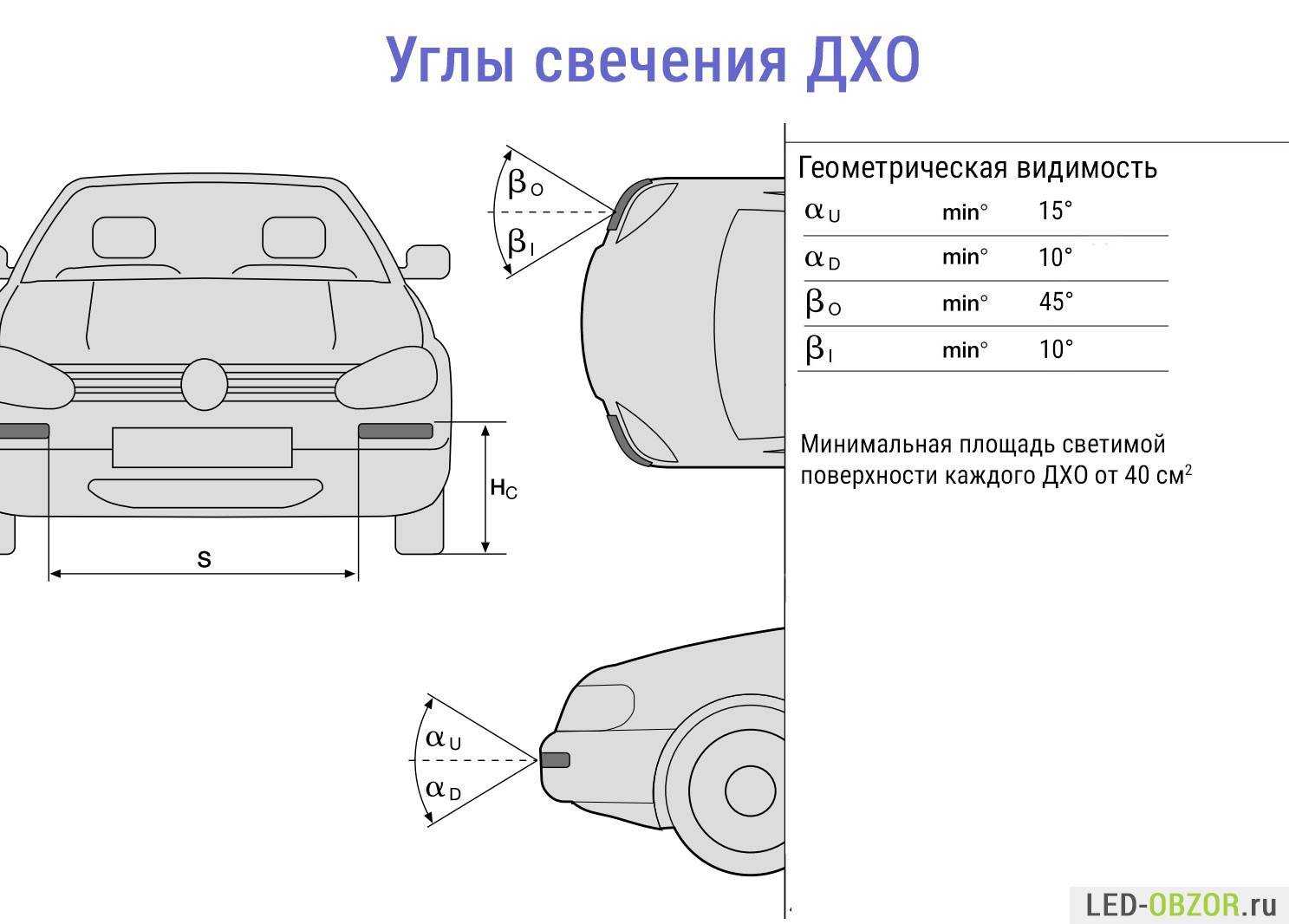

8. Угол рассеяния в горизонтальной плоскости (наружу и внутрь относительно положения ДХО) не должен превышать 20°. А угол в вертикальной плоскости ограничен показателем в 10°.

Проверить яркость оборудования сложно. Поэтому можно исходить из того, что ходовые огни должны быть хорошо видны – как минимум вдвое ярче габаритов.

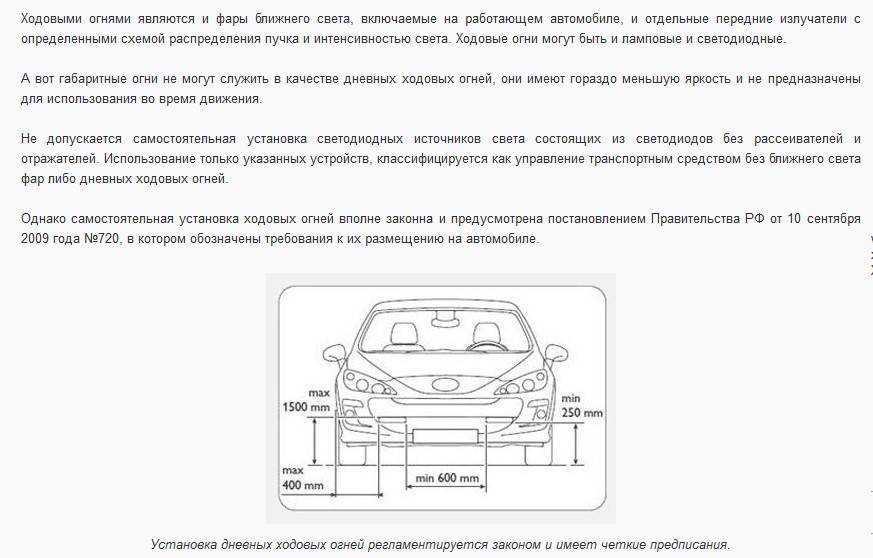

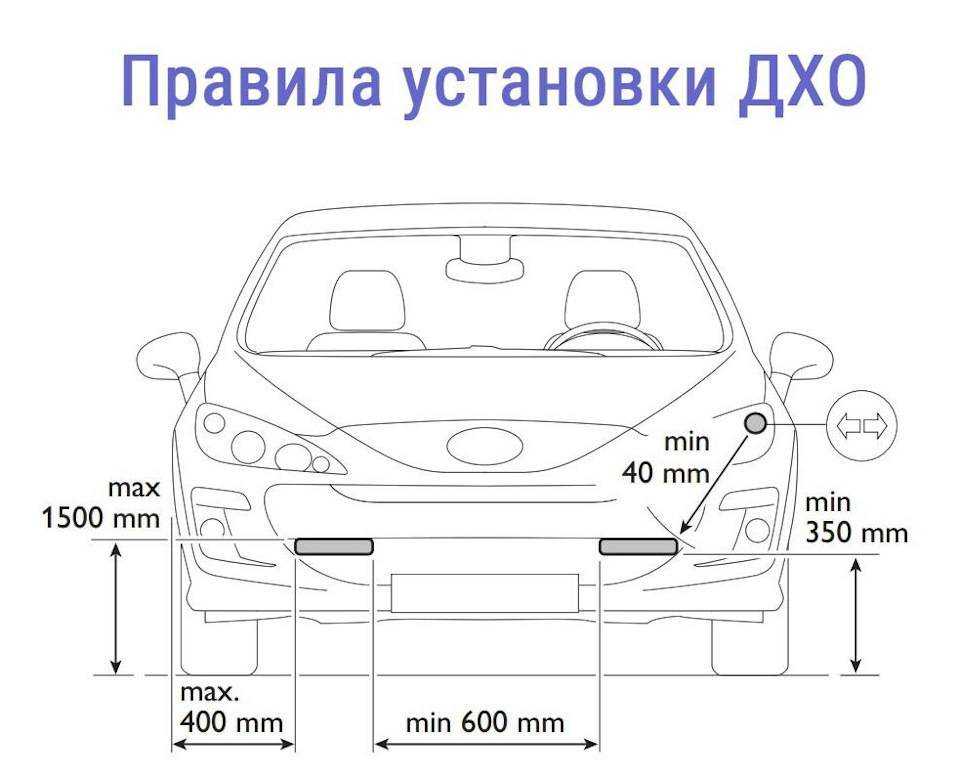

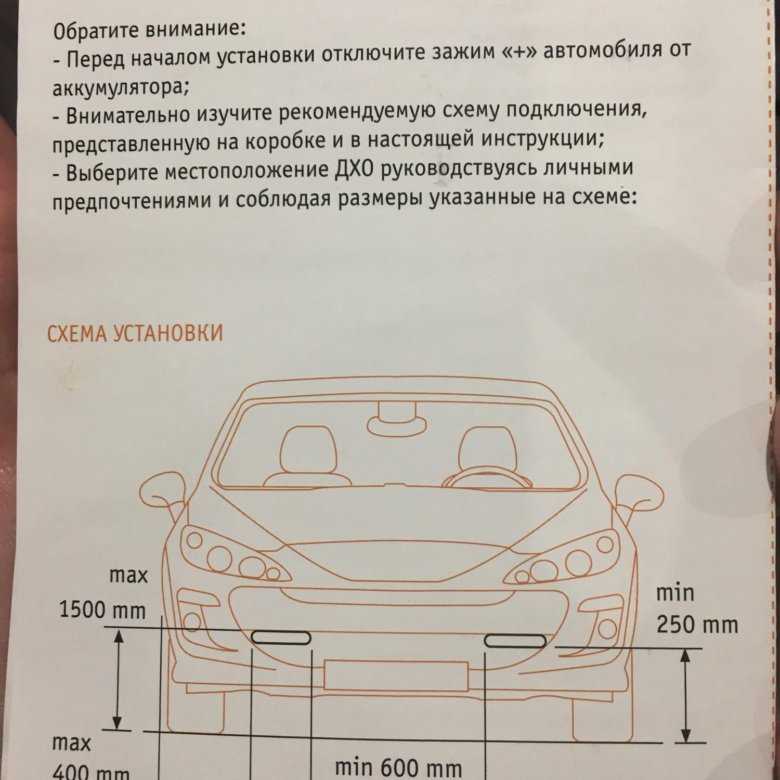

Эта схема позволит наглядно увидеть основные нормы по установке ДХО на машину.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

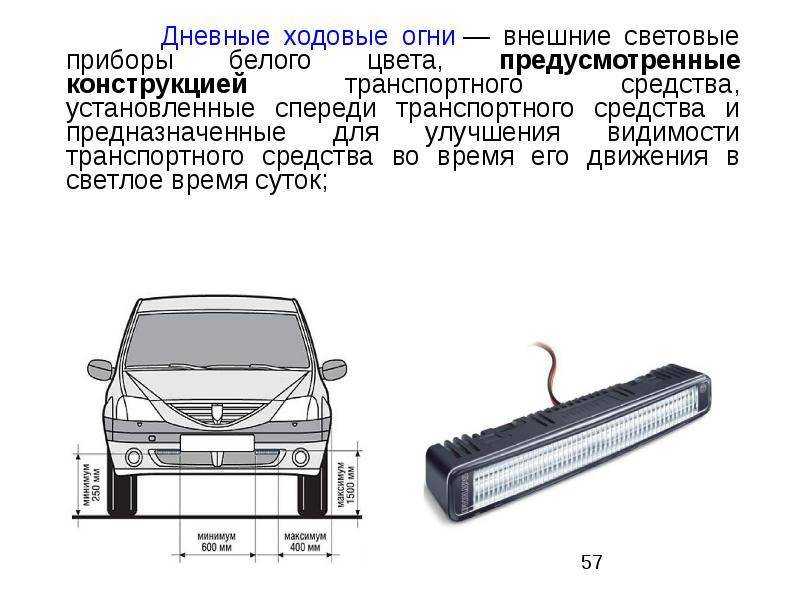

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Ходовые огни на автомобиль по ПДД

Одновременно данные устройства позволяют решить сразу широкий перечень задач.

К основным относится следующее:

• улучшение видимости на дороге в любое время суток – как днем, так и ночью;
• снижение вероятности возникновения ДТП;
• повышение безопасности на дорогах;
• обозначение габаритов транспортного средства.

Последнее особенно важно в случае, когда имеет место передвижение не вписывающейся в габаритные размеры. Следует заранее ознакомиться со всеми тонкостями использования и установки

Важно особенно внимательно разобраться с ГОСТ в соответствии с которыми должен будет осуществляться монтаж. Процесс этот имеет свои тонкости, нюансы и особенности

Не стоит пытаться осуществить регулировку самостоятельно. Если необходим монтаж и должный опыт в этом направлении отсутствует – то лучше всего обратиться к квалифицированным специалистам.

Только так можно будет не допустить стандартных проблем, а также штрафов со стороны ГИБДД. Так как несоблюдение правил и ГОСТов может стать причиной серьезных неприятностей.

Например, чрезмерно яркие ходовые огни могут попросту ослепить водителя встречной машины. Как следствие – он попросту выедет на полосу встречного движения и произойдет ДТП.

Следует правильно регулировать цвет и направление света. Нередко ЧП возникают как раз из-за неверно настроенного оборудования. Требуется внимательно изучить все основные моменты. Только так можно не допустить стандартных ошибок.

Самостоятельная установка допускается – как и в специализированных сервисах

Но важно отметить, что обязательно соблюдать некоторые требования касательно установки. При отсутствии нарушений таковых у сотрудников ГИБДД претензий к водителю, собственнику не будет

При установке требуется соблюдать требования ГОСТ. К основным таковым в первую очередь относится именно это:

• от края кузова до прибора обязательно должно быть выдержано определенное расстояние –величиной в 600 мм;
• в некоторых случаях допускается уменьшение расстояния до 400 мм;
• от уровня грунта до элементов должно быть в диапазоне 250-1500 мм;
• обязательно направление вперед, расположение должно иметь место на передней части кузова машины – согласно п. 6.19.4.3.

Соблюдение данных требований может быть проверено непосредственно на дороге инспекторами ГИБДД. Необходимо таковой момент проработать заранее.

Основные преимущества наличия подобного устройства:

• позволяет сэкономить достаточно много топлива;
• возможно продлить срок использования обычных фар — не понадобиться в таковых осуществлять замену ламп;
• автомобиль становится лучше видим на дальней дистанции днем – что снижает вероятность возникновения ДТП.

Обязательно нужно постоянно наблюдать за изменениями нормативов касательно ДХО в 2020 году.

Основные моменты:

• не допускается нарушать целостность конструкции машины при установке;
• ограничен угол расположения;
• установка ксенона возможна лишь в специализированных мастерских.

Все требования касательно размещения остались стандартными. В ПДД редакции 2020 году отсутствуют какие-либо изменения касательно ДХО.

У страховых компаний будет дополнительный повод для регрессивного требования к водителю за несвоевременно выполненный технический осмотр, как сообщает новая поправка в новые ПДД 2021 года.

Страховщик с этого момента имеет право взыскать денежные средства с причинителя вреда издержки автовладельцу. Данное право возникнет тогда, когда авария произошла из-за неисправного состояния автомобиля.

Отличие от габаритных огней

Главным отличием габаритных огней от ходовых является их размещение. Место установки определяется размерами автомобиля. Устройство работает автоматически вместе с включенными фарами. Как правило, используются светодиодные или галогенные лампы.

Осветительные приборы бывают передними и задними. Первые светят белым цветом и обязательно включаются в темное время или при плохой видимости. Вторые освещают местность красным светом и включаются во время передвижения и при остановке на обочине.

Ходовые огни на авто устанавливаются симметрично, максимально на высоту 1,5 м от поверхности земли. Они не должны выходить за габариты машины и направление света должно быть точно настроено. В комплексе с габаритными огнями приборы обеспечивают отличную видимость при любой погоде и даже ночью.

Что такое габаритные огни

Главное предназначение этих элементов — привлечение внимания водителей в тёмное время суток. Габаритные огни размещаются со всех сторон транспортного средства, чтобы вне зависимости от уровня освещенности другие участники движения могли оценить размеры транспортного средства.

Принцип работы

При создании габаритных огней используются светодиоды либо галогенные лампы. Они включаются автоматически при активации фар ближнего света. Также существуют модели автомобилей, в которых предусмотрена возможность включать их отдельно. При желании такую систему можно реализовать в любом автомобиле.

Для грузовых транспортных средств используются катафоты — световозвращатели вместо габаритных огней. Их функция заключается в том, чтобы отражать свет от других автомобилей на дороге. По сути это пассивная система световой сигнализации, которая заранее оповещает других участников движения о том, что на пути грузовой автомобиль. Это необходимо в тёмное время суток, чтобы водители смогли заранее перестроиться

Классификация

По своему функциональному предназначению и расположению габаритные огни подразделяют на:

• Передние (в народе называют подфарниками). Располагаются спереди автомобиля на одной линии. В некоторых старых марках автомобилей их выносят на крылья. Данные устройства должны излучать исключительно белый свет. Согласно ПДД, водители обязаны включать передние габаритные огни в ночное время, а также в условиях ослабленной видимости. Они должны работать совместно с остальными оптическими приборами (огни ближнего/дальнего света или противотуманные фары).
• Задние (являются элементом блок-фары). Такие огни должны светить исключительно красным светом. В темное время суток их обязательно включать не только во время движения, но и при остановках на обочине. В автобусах они размещаются как снизу, так и сверху.

Штрафные санкции за неиспользование габаритов

В КоАП нет отдельной статьи за неиспользованные либо дефектные габаритные огни. В статье 12.5 сказано, что при каком-либо несоответствии световых приборов относительно допуска ТС к эксплуатации, на водителя возлагается штраф в размере 500 рублей. Такие же санкции относятся и к дневным ходовым огням.

В некоторых случаях можно отделаться предупреждением (автоинспектор имеет право не выписывать штраф на своё усмотрение). Однако как показывает практика, такое происходит редко. Также штраф можно получить, если любой из габаритных огней излучает не тот свет, что прописан в ПДД.

Это интересно: Что такое в авто ESC

Как выбрать и установить ДХО

На рынке в наше время имеется огромнейший выбор осветительных приборов для автомобиля. Наибольшей популярностью пользуются светодиодные лампы. К их плюсам относится хорошая освещаемость даже в солнечную погоду. Помимо этого, они довольно экономичны, имеют стильный внешний вид и обычно отличаются длительным сроком работы. Выбор нужно осуществлять исходя из характеристик блоков.

Комплекты светодиодных ходовых огней отличаются от друг друга по форме и размерам. Внешне могут выглядеть, как два заменяемых и незаменимых компонента. Новые модели бывают не только классической формы, также можно встретить изогнутые и треугольной. Система в основном состоит из двух блоков. В обоих находится определённое количество диодов. Численность их влияет на уровень свечения и, конечно же, на внешний вид. В одном блоке численность диодов может достигать от 1 до 12 штук.

Для установки светодиодных ламп изначально нужно запастись определёнными инструментами. Фары после установки должны:

• сразу включаться после того, как автомобиль заведён;
• отключаться после включения противотуманных или ближнего света фар;
• не выступать за внешние габариты;
• находиться на одной высоте.

Схемы подключения ДХО

Так как DRL можно монтировать по своему усмотрению, существует множество схем подключения, которые позволяют настроить оптику самым удобным для водителя образом. Рассмотрим самые популярные из них.

Вариант 1 (к датчикам скорости)

Данное подключение ходовых огней через реле, схема которого показана ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости. Для того чтобы реализовать эту схему необходимо подключить контакты К1.1 участку цепи (в разрыв проводки) от кнопки переключения ближнего света к контакту 85. Использовать при этом можно любое реле с размыкающей парой, однако специалисты рекомендуют использовать изделие с кодом ТС.

Если вы хотите, чтобы во время стоянки при включенном двигателе работали ближние, а не габаритные огни, то контакты необходимо «запараллелить».

Это интересно: Honda Motor уходит от гибридов к экомобилям и беспилотникам

Вариант 2 (к датчику масла)

Еще одна схема подключения дневных ходовых огней через реле задействует датчик масла. Сразу стоит проверить, чтобы он был исправен, так как если регулятор выдает неправильную информацию о давлении жидкости, то и работа всей системы нарушится.

При таком монтаже ДХО, огни будут включаться при запуске двигателя, отключаться от габаритов. В качестве оптики, можно использовать также и ближний свет или противотуманки.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при заведении двигателя и отключались при его остановке. При этом ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два маломощных диода (например, 1А+КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной порядка 400 мм и производится их подключение. При этом не забудьте, что они полярные.

На следующем этапе:

• Демонтируйте и разберите приборную панель машины и подключить «заготовку» к Х1 (чаще всего провод желтый).
• Демонтируйте кнопку, через которую будет включаться оптика.
• Вмонтируйте другой конец провода в разъем.
• Установите кнопку обратно и проверьте ее работоспособность.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации подобного проекта можно воспользоваться одной из трех схем.

Первая подойдет если задействоваться будет только ручник и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного света в момент активации габаритов или головных фар.

Третья схема позволит деактивировать ходовые огни:

• При поднятии ручника, во время запуска ДВС или во время автоматического запуска мотора вместе с сигнализацией.
• При включении габаритов (в этом случае необходимо чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «аннулирует» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно такая схема является «рабочей» при прохождении ГТО.

Перед тем как подключить ходовые огни от генератора, видео, приведенное в конце статьи, рекомендуется посмотреть. Дело в том, что существует не один и не два способа активации ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект ходовых огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как установить ходовые огни на автомобиль самостоятельно, проще всего купить готовый блоки управления, для автоматического отключения и включения ДХО. Для установки этого модуля необходимо:

• Подсоединить черный провод на минус аккумулятора, а красный – на плюс.
• Оранжевый провод (если он идет в комплекте) необходимо подключить к «габариткам» или ближнему свету. Если провод не подключен, то огни не будут деактивироваться при включении ближнего света или габаритных огней.

После установки ДХО по любой из описанных выше схем необходимо проверить, чтобы установленные элементы работали правильно. Для этого заведите двигатель и посмотрите, функционирует ли лампочка на панели управления, активируются ли ходовые огни и так далее.

Устанавливаем дневные ходовые огни своими руками

Первым делом покупаем дешевые противотуманки, средняя их.

Отсоединяем провода,вынимаем внутренности,отсоединяем планку держатель. Затем отсоединяем стекло рассеивателя от корпуса противотуманки.

Из алюминиевых пластинок вырезаем подложку под светодиоды.

Данные пластинки (подложки) мы прикрепляем к внутреннему корпусу рассеивателя на силиконовый герметик, и ждем когда силикон высохнет.

Как подключить ходовые огни просто и правильно без реле своими руками самому на ВАЗ и Toyota.

Для изготовления световых элементов используем светодиодную ленту.

Ленту делим на два сектора по 9 светодиодов,которые на тот же силиконовый герметик мы крепим к подложкам и подключаем последовательно друг другу.

В это же время подготовим рассеиватель. Можно покрасить его изнутри тонировочной краской или же обклеить тонировочной пленкой.

Диоды светят очень ярко поэтому, тонировка абсолютно не будет мешать свечению.

И наконец собираем все части вместе,склеивая их между собой силиконовым герметиком. Когда герметик высохнет, монтируем скобу крепления и устанавливаем дневные ходовые огни на машину.

Оставшиеся светлыми углы можно закрасить черным маркером. Теперь подключаем дневные ходовые огни по схеме с применением силового реле.

Схема подключения дневных ходовых огней

ПОДКЛЮЧЕНИЕ ДХО СВОИМИ РУКАМИ ВАЗ 2107

Благодаря этой схеме дневные ходовые огни загораются непосредственно с включением зажигания.А самое главное, они будут выключатся при включении ближнего света,тем самым мы обеспечиваем их режим работы в соответствии с нормативными документами.

Приведу еще одну схему подключения ДХО. В ней используются два дополнительных силовых реле. При таком подключении ходовые огни будут автоматически включаться при запуске двигателя и гаснуть при включении габаритов. В провод, обозначенный как «12В», желательно врезать предохранитель на 10 А.

Еще схема подключения дневных ходовых огней

Правильно промаркированные и установленные ДХО, соответствующие предписаниям Правил ЕЭК ООН и работающие в правильном режиме не являются нарушением. Самостоятельная установка дневных ходовых огней на транспортные средства вполне законна и предусмотрена Постановлением Правительства РФ от 10 сентября 2009 г. № 720 «Об утверждении технического регламента о безопасности колесных транспортных средств», Приложение № 5.

READ Не работают поворотники ВАЗ 2107 инжектор

Размещение дневных ходовых огней на автомобиле

Вариант размещения ДХО на ВАЗ 2109 совместно с противотуманками
