Собираем простые схемы на макетной плате
Давайте попробуем соединить несколько элементов и убедимся, что все работает. Для сборки этих простых схем мы будем использовать элементы:
| Название | Особенность подключения | Какую функцию выполняет | Картинка |
| Светодиоды | это полярный элемент, у него есть + и — (или анод и катод) | Красиво горит | |
| Резисторы | для нашего опыта понадобиться резистор от 300 до 1000 Ом | Ограничивает ток, чтобы светодиод не сгорел | |
| Тактовая кнопка | С двумя или четырьмя контактами | Замыкает и размыкает цепь | |
| Батарейный отсек | С двумя пальчиковыми батарейками AA по 1,5 вольта каждая | Питает схему | |
| Плата Arduino Nano | Вставляется в макетную плату | Контроллер который позволяет нам программировать электронные схемы |
Упражнение 1. Заставим светодиод гореть.
Наш наш вариант сборки на макетной плате.
Обратите внимание , что в горизонтальные ряды удобно подключать питание, сделать из них общий + и —. Эти обозначения на некоторых макетных платах, всего лишь подсказка для вас, так подключать удобно. Действительно, часто удобно иметь общую “шину” общий провод с плюсом и с минусом
Но это не значит, что вы не можете подключать туда что-то другое
Действительно, часто удобно иметь общую “шину” общий провод с плюсом и с минусом. Но это не значит, что вы не можете подключать туда что-то другое.
Упражнение 2. Схема с двумя светодиодами подключенными последовательно и кнопкой.
Немного усложним нашу схему, теперь зажжем два светодиода через кнопку. Кнопка позволит нам замыкать и размыкать цепь и таким образом управлять включением светодиодов.
Попробуйте собрать эту схему самостоятельно. Ниже — наше решение.
Упражнение 3. Параллельное подключение светодиодов
Следующую схему соберем с двумя параллельно подключенными светодиодами. Напоминаем, что при последовательном подключении плюс одного элемента подключается к минусу другого, а при параллельном плюс (или анод) одного элемента подключается к плюсу другого, также с минусом (катодом).
4) Подключение светодиода к плате Arduino.
На занятиях мы часто используем плату Arduino — наш компьютер, с помощью которого мы программируем электронные схемы и роботов. Давайте разберемся, как макетная плата используется с Arduino nano.
Соберем вот такую схему, на ней светодиод питается от выхода платы Arduino Nano 5V (этот порт не нужно программировать, он всегда выдает постоянное напряжение 5 вольт).
При сборке схем на макетной плате с платой Arduino будьте внимательны: когда Вы перекидываете провода между рядами, не попадите случайно в ряд с ПИНом GND (Ground — Земля) , так может получиться короткое замыкание. Старайтесь держать в голове, какие ножки на плате работают в данный момент (выдают или принимают напряжение), а какие не задействованы.
Второй способ замены лампы
Нажимаем аккуратно на фиксатор и снимаем декоративную рамку птф
С помощью ключа Torx T-25 откручиваем саморезы крепления птф к бампера
Вынимаем птф и вытаскиваем лампу, снимаем колодку с лампы. Устанавливаем новую лампу.
Второй способ замен наиболее прост, если конечно у вас есть под рукой ключ Torx T-25
Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Замена лампочек на автомобиле ФФ2 | Дневник Геннадия Бельмесова Лампочки габаритов и указателя поворотов самые маленькие, в обеих модификациях автомобилей установлены в отдельном гнезде на съемных патронах. Спрашивайте, я на связи!
Технические характеристики Ford Transit Connect
Размеры, мм
| Transit Connect SWB | Transit Connect LWB | |
|---|---|---|
| Габаритная длина | 4278 | 4525 |
| Габаритная ширина с учетом наружных зеркал заднего вида | 2044 | 2044 |
| Габаритная ширина без учета наружных зеркал заднего вида | 1795 | 1795 |
| Габаритная высота загруженного/незагруженного автомобиля | 1739/1814 | 1906/1981 |
| Расстояние от переднего свеса до оси вращения переднего колеса | 864 | 864 |
| Колесная база | 2664 | 2912 |
| Расстояние от заднего свеса до оси вращения заднего колеса | 749 | 749 |
| Ширина проема боковой двери | 609 | 819 |
| Ширина грузового отделения между колесными арками | 1226 | 1226 |
| Высота заднего дверного проема | 1145 | 1316 |
| Максимальная ширина грузового отделения | 1490 | 1492 |
| Высота проема боковой двери* | 1028 | 1184 |
| Высота потолка грузового отделения | 1193 | 1364 |
| Максимальная длина грузового отделения (при сложенном сиденье пассажира) | 2467 | 2714 |
| Длина грузового отделения (при загрузке до середины высоты грузового отделения) | 1583 | 1830 |
| Длина грузового отделения (до спинки переднего сиденья) | 1739 | 1986 |
| Длина грузового отделения (при поднятом сиденье пассажира) | 1760 | 2007 |
| Погрузочная высота загруженного/незагруженного автомобиля | 496/598 | 496/601 |
| Колея передних колес | 1505 | 1505 |
| Колея задних колес | 1552 | 1552 |
| Дорожный просвет | 166 | 166 |
* Размеры зависят от варианта исполнения и установленного на автомобиль оборудования.
Другие размеры
| Transit Connect SWB | Transit Connect LWB | |
|---|---|---|
| Размеры салона, мм | ||
| Высота потолка над сиденьем | 1147 | 1304 |
| Максимальное пространство для ног | 1008 | 1008 |
| Ширина салона на уровне плеч | 1382 | 1382 |
| Ширина салона на уровне бедер | 1284 | 1284 |
| Объем грузового отделения, м3 ** | ||
| Объем грузового отделения | 2,8 | 3,7 |
| Объем грузового отделения (при сложенном сиденье пассажира) | 3,4 | 4,4 |
** Приведенные значения объема грузового отделения определены по методике VDA. Размеры зависят от варианта исполнения и установленного на автомобиль оборудования. Установка перегородки, разделяющей салон и грузовое отделение, может привести к изменению внутренних размеров автомобиля и объема грузового отделения. Перед установкой перегородки обязательно проконсультируйтесь у официального дилера компании Ford.
Грузоподъемность и предельные нагрузки
| Полезная нагрузка 1, кг | Полная разрешенная масса автомобиля, кг | Снаряженная масса автомобиля 2, кг | Передаточное отношение главной передачи | Полная разрешенная масса автопоезда (в соответствии с указанным значением передаточного отношения главной передачи) 3, кг | |
|---|---|---|---|---|---|
| T200 SWB | |||||
| Бензиновый двигатель 1.8i Duratec мощностью 115 л.с. | 625 | 1970 | 1345 | 4,06 | 2770 |
| T210 LWB | |||||
| Бензиновый двигатель 1.8i Duratec мощностью 115 л.с. | 700 | 2080 | 1380 | 4,06 | 2880 |
| T230 LWB | |||||
| Дизельный двигатель 1.8 Duratorq TDCi мощностью 90 л.с. | 900 | 2340 | 1440 | 4,06 | 3140 |
1 Максимальная величина уклона не должна превышать 12 % 2 Полезная нагрузка = полная разрешенная масса минус снаряженная масса 3 Приведено минимальное значение снаряженной массы автомобиля, соответствующее допускам на его изготовление и учитывающее массу эксплуатационных жидкостей, заправленного на 90 % объема топливного бака и установленного на автомобиль оборудования
Характеристики двигателя
| Характеристики двигателя | Мощность *** | Максимальный крутящий момент *** | |
|---|---|---|---|
| 1,8-литровый дизельный двигатель Duratorq TDCi 8V с рабочим объемом 1753 см3 | Количество и расположение цилиндров — 4, рядное / Турбонаддув, система питания топливом типа «common rail», электронное управление системами двигателя Система рециркуляции отработавших газов | 55 кВт (90 л.с.) при частоте 4000 мин-1 | 175 Нoм при частоте 1800 мин-1 |
| 1,8-литровый дизельный двигатель Duratorq TDCi 8V с рабочим объемом 1753 см3 | Количество и расположение цилиндров — 4, рядное / Турбонаддув, система питания топливом типа «common rail», электронное управление системами двигателя / Система рециркуляции отработавших газов | 66 кВт (90 л.с.) при частоте 4000 мин-1 | 220 Нoм при частоте 1750 мин-1 |
| 1,8-литровый бензиновый двигатель Duratec с рабочим объемом 1796 см3 | Количество и расположение цилиндров — 4, рядное / Электронное управление впрыском топлива, электронное управление системами двигателя / Электронная бесконтактная система зажигания | 88 кВт (115 л.с.) при частоте 5750 мин-1 | 160 Нoм при частоте 4400 мин-1 |
Типы ламп на Форд Фокус 2
На Форд Фокус второго поколения в корпусе блок-фары головного света установлены четыре лампы — ближнего света с цоколем Н7, лампа дальнего света с цоколем Н1 и лампы габаритов и указателей поворотов с цоколями W5W и PY21W соответственно. Сегодня нас интересует замена лампочки ближнего света на Форд Фокус 2 рестайлинговой и дорестайлинговой версий.
Когда и на что менять
Это связано в первую очередь с помутнением колбы лампы , которая выполнена или из кварцевого, или из стекла повышенной прочности. Ресурс галогеновых ламп сам по себе невелик, поскольку колба и нить в среде инертного газа сильно нагреваются, нить может разрушится от вибрации, а колба помутнеть. При ежедневной эксплуатации это может быть не сильно заметно, но лампа теряет эффективно с каждым днём.
Поэтому менять источники света нужно периодически и не дожидаясь, пока они перегорят. Безопасность превыше всего. На втором Фокусе установлены однонитевые галогенки ближнего света с цоколем Н7, при этом подобрать лампу можно любую. Главное, чтобы характеристики светового потока нас устраивали. Опытные водители избегают установки сине-белых ламп «под ксенон», поскольку выглядят фары с включённым светом эффектно, но дорогу освещают отвратительно.
На фото слева новая лампа «под ксенон», справа старая обычная.
Выбор производителя
Поэтому предпочтение стоит отдавать лампам с характеристиками, близкими к дневному свету: Philips H7-12-55 Longlife Eco Vision P-12972llecoc1 , Philips H7-12-55 +30% Vision, Osram H7-12-55 Ultra Life O-64210ult и им подобным.
При этом нужно помнить, что чем ярче заявленный свет у лампы, к примеру, Philips H7-12-55 +130% X-tremeVision , тем быстрее лампа перегорит.
Замену ламп Форд Фокус 2 можно производить только на снятых блок-фарах. Для снятия блок-фары открываем капот.
Ключом Torx T-30 или шлицевой отверткой отворачиваем саморез крепления блок-фары к верхней поперечине моторного отсека.
Снизу блок-фара крепится к поперечине моторного отсека двумя пластмассовыми фиксаторами — для наглядности они показаны на снятой блок-фаре
Отводим блок-фару от кузова для удобства отсоединения колодки проводов.
Нажимаем на фиксатор колодки проводов.
Отсоединяем колодку проводов от разъема жгута блок фары.

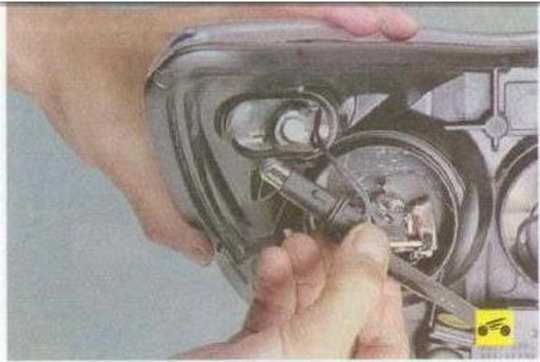

Для замены лампы указателя поворота поворачиваем защитную крышку против часовой стрелки до упора и снимаем ее.
Вынимаем патрон вместе с лампой.
Поворачиваем лампу по часовой стрелке и извлекаем из патрона.
В указателях поворота в блок-фарах применяются лампы PY21W оранжевого цвета мощностью 21 Вт. Выступы на цоколе такой лампы не симметричны и входят в пазы патрона только в одном положении.

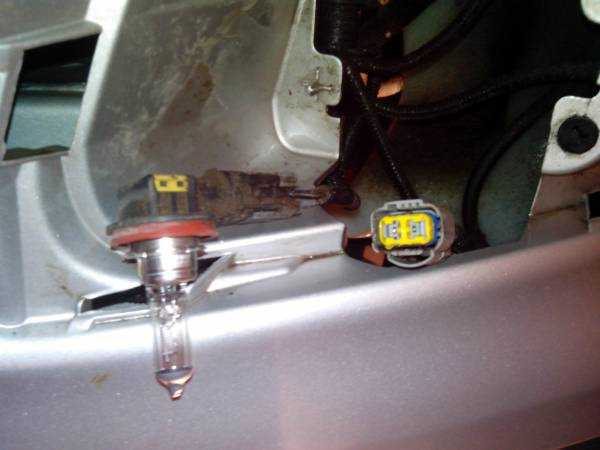

Для замены лампы ближнего света снимаем защитную крышку.
Нажимаем на фиксатор колодки проводов и снимаем колодку.
Вынимаем лампу ближнего света, удерживая ее за контакты.
В блок-фарах установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт. При их установке не касайтесь пальцами колб, так как следы от пальцев могут вызвать местные потемнения стекла. Если вы случайно коснулись колбы лампы, протрите ее чистой тканью, смоченной в спирте или жидкости для мытья стекол, а затем насухо вытрите чистой салфеткой.
Для замены лампы дальнего света снимаем защитную крышку.
Нажимаем на фиксатор колодки проводов.
Снимаем колодку и отводим ее в сторону.
Вынимаем лампу дальнего света, удерживая ее за контакты.
В блок-фарах установлены галогеновые лампы дальнего света Н1 мощностью 55 Вт.
Для замены лампы габаритного света снимаем защитную крышку.
Ухватившись за язычок патрона лампы, поворачиваем его против часовой стрелки.
Извлекаем патрон из гнезда корпуса блок-фары.
Вынимаем лампу непосредственно за ее колбу из контактных зажимов патрона.
Лампа габаритного света Форд Фокус 2 имеет обозначение W5W и мощность 5 Вт. Устанавливаем новую лампу габаритного света в обратной последовательности.
УСТРОЙСТВО ДИОДНОГО ОГРАНИЧИТЕЛЯ ТОКА
Основа прибора – полевой транзистор с p-n переходом и n-каналом. Напряжение затвор-исток определяет ток стока. При соединении затвора с истоком ток через транзистор равен начальному току стока, который течет при напряжении насыщения между стоком и истоком. Поэтому для нормальной работы диодного ограничителя тока напряжение, приложенное к выводам должно быть больше некоторого значения, равного напряжению насыщения полевого транзистора.
Полевые транзисторы имеют большой разброс начального тока стока, точно эту величину предсказать нельзя. Дешевые диодные ограничители тока представляют собой отобранные по току полевые транзисторы, у которых затвор соединен с истоком. Для уменьшения тока ограничения и увеличения динамического сопротивления в истоковую цепь включается резистор автоматического смещения, задающий обратное смещение затвора.
При изменении напряжения приложенного между стоком и истоком от насыщения до пробоя ток почти не изменяется. Для получения тока ограничения требуемой величины сопротивление R резистора вычисляется по формуле:
где: Uси нас. – напряжение насыщения сток-исток Iогр – величина ограничения тока Icток. нач. – начальный ток стока
При разработке ограничителя тока на основе полевого транзистора напряжение насыщения сток-исток можно получить из выходной характеристики полевого транзистора, начальный ток стока – справочная величина.
Выходная характеристика полевого транзистора с p-n переходом КП312А и n-каналом.
При смене полярности напряжения диодный ограничитель тока превращается в обычный диод. Это свойство обусловлено тем, что p-n переход полевого транзистора оказывается смещенным в прямом направлении и ток течет по цепи затвор-сток. Максимальный обратный ток некоторых диодных ограничителей тока может достигать сто миллиампер.
Предохранители
Может случиться, что ближний свет Ford Focus 2 не горит из-за выхода из строя предохранителей.
Предохранители защищают бортовую сеть от резких скачков напряжения, предотвращая возможные неисправности приборов. Вышедшую из строя деталь требуется поменять как можно скорее, ибо напряжение станет нестабильным и будет влиять на работу других электронных приборов
Важно устанавливать предохранитель, аналогичный по напряжению заводскому, ибо несоответствие данного показателя в меньшую сторону может привести к печальным последствиям
Где искать предохранители?
Нужные нам детали находятся в салоне (ФФ2 Фейслифтинг − после 2007 года), в районе перчаточного ящика (передний пассажир).
Чтобы достать до нужного блока предохранителей, нужно:
- Демонтировать защитный кожух путем оттягивания его книзу.
- Отвинтить две фиксирующих блок клипсы.
- Потянуть книзу сам блок.
Все. Блок снят. Ниже приведена его схема.
Предохранители под номерами 142 (с правой стороны) и 143 (с левой стороны) отвечают за ближний свет и имеют напряжение в 15 Ампер. Меняется деталь в зависимости от стороны отсутствия света, либо сразу обе.
Что такое реле и для чего оно нужно? Реле − электрический узел, предназначенный для защиты и коммутации электроцепей. Оно снижает силу тока и замыкает звено электрической цепи посредством своих контактов.
Если перестали светить фары ближней дистанции − это повод проверить исправность реле ближнего света. Оно идет под маркировкой « R 15″ (схема выше).
Для проверки работоспособности детали старый узел заменяется на исправный. Если все работает, значит нужно ставить новое реле.
Приветствую всех. (заранее извиняюсь, что тачка невероятно грязна — не помыл после недавней поездки) Недавно перегорела левая лампа ближнего света. Естественно как даун ездить с одной не хотелось, в связи с чем как было время побежал в магазин автозапчастей. Фокус продолжает удивлять — чтобы заменить лампу нужно снять фару (хоть снятие сделали простое) До этого стояли лампы OSRAM H7 12v 64210 (Original line standart) — сегодня видел их в магазине по 200/шт Сейчас купил МАЯК H7 12v 55w Px26d артикул 52720 — 130 р/шт (в прошлом году видел по 60р)
Что могу сказать — маяк светит ярче, а вот на сколько хватит по времени хз…вот и проверим
В автомобиле Ford Focus рестайлинг-лампочки ближнего света являются частью блок-фар, в которые также установлены лампы дальнего освещения, габариты и поворотные огни. Для ближнего света в «Форд Фокус 2» предусмотрены штатные галогеновые лампочки H7, мощность которых составляет 55 Вт.
H7 Галогенные лампы ближнего света на Ford Focus 2
Макетная плата в электронных схемах
Редко какой реальный проект Arduino содержит менее 5-10 элементов схемы, соединенных между собой. Даже в простой хорошо всем известной схеме маячка применяются 2 элемента, светодиод и резистор, которые надо как-то соединять друг с другом. И тут как раз и встает вопрос о том, каким способом это сделать.
На сегодняшний момент существуют следующие основные способы монтажа, которыми используются в электронике и робототехнике на этапе создания прототипов:
- Пайка. Для этого применяют специальные платы с отверстиями, в которые вставляются детали и соединяются друг с другом пайкой (с использованием паяльника) и перемычками.
- Cкрутка. По данной технологии контактные соединения устройств объединяются с макетной платой при помощи обмотки чистого провода к штыревому контакту.

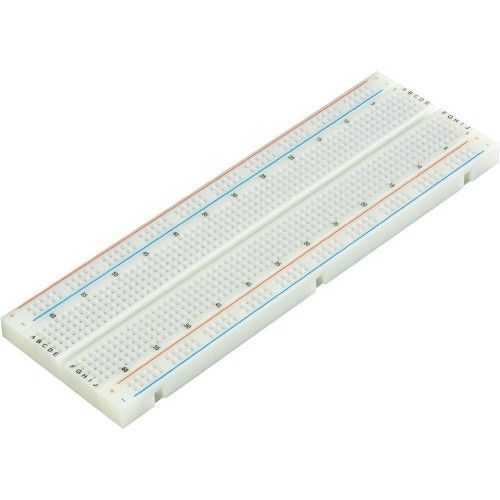

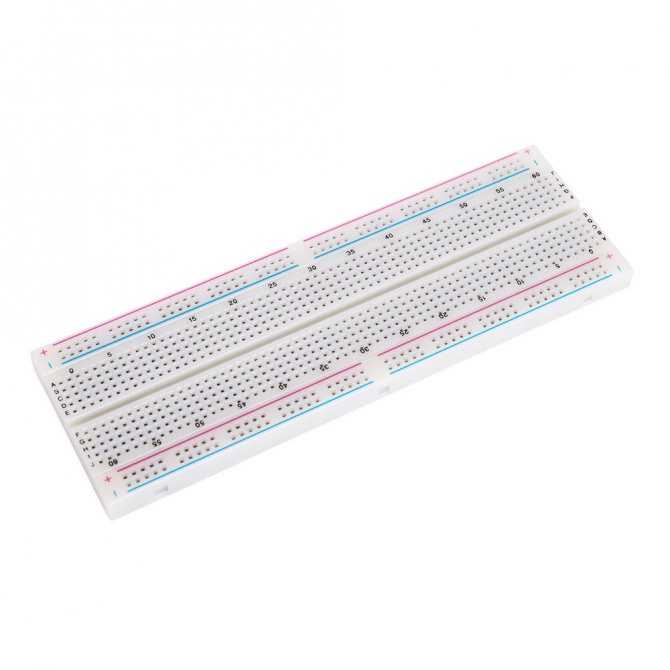

- Плата для монтажа без пайки. Английский вариант названия беспаечной макетной платы – breadboard.
- Можно еще деражть контакты руками или зубами, склеивать клеем-пистолетом, скреплять изолентой или скотчем. В этой статье мы такие экзотические варианты не рассматриваем.
- Возможность проводить отладочные работы большое количество раз, изменяя модификацию схем и способы подключения устройств;
- Возможность соединения нескольких плат в одну большую, что позволяет работать с более сложными и большими проектами;
- Простота и быстрота создания прототипов;
- Долговечность и надежность.
- В реальных проектах соединения у платы не будут столь же надежны, как при пайке. Любая вибрация будет потихоньку ослаблять контакты и это обязательно со временем приведет к неожиданным проблемам. Поэтому в реальных проектах используют другие виды монтажа элементов.
- Внешний вид проектов с лапшой в виде проводов над бескрайними белыми пространствами платы нельзя назвать профессиональным и эстетичным. Хотят такой вид всегда завораживает зрителей и формирует у проекта имидж чего-то “жутко сложного, раз столько проводов”.
- Плата с таким видом монтажа всегда будет занимать больше места за счет нависающих проводов. Значит, для нее нужен корпус больших объемов с фиксацией и защитой от вибрации.
- Стоимость макетной платы. Пусть платы и не являются дорогими устройствами, но все равно вам нужно будет их приобрести дополнительно к микроконтроллеру и другим элементам. К счастью, сегодня на рынке есть большое количество недорогих вариантов и готовых наборов с монтажными платами в комплекте. Некоторые варианты можно найти в следующем разделе нашей статьи.
Не смотря на некоторые недостатки, альтернативных вариантов по простоте и доступности для монтажа первых схем у начинающих практически нет. Сегодня можно встретить огромное количество проектов, в которых все элементы размещены именно на макетной плате. Почти все примеры из учебников по основам робототехники и Ардуино используют этот вариант монтажа. Поэтому рекомендуем вам обязательно познакомиться с этим конструктивным элементом поближе.

Ремонт
Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.
Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.
Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.
Замена блока питания
В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.
Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.
Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.
Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.
Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.
Замена светодиодов
Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.
Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.
В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.
Ремонт драйвера
Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.
Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.
Светодиодные ходовые огни с индикатором поворотника для Ford Focus 2 поколение Рестайлинг Седан (2008-2011)
Светодиодные ходовые огни с индикатором поворотника для Ford Focus 2 поколение Седан (2008-2011) это двухцветные ленты, длиной 600mm и равномерным распределением света по всей длине.
Новинка в мире тюнинга автомобиля. Теперь каждый автовладелец может преобразить внешний вид фар самостоятельно, путем установки светодиодной полосы с функцией повторителя поворотника.
Преимущество светодиодных ходовых огней для фар авто в равномерном свечении по всей длине. Светодиодная полоса гнется под углом без каких либо повреждений для диодов. Тем самым возможны различные вариации установки в фару.
Яркости свечения светодиодной полоски хватает для использования их как полноценные дневные ходовые огни.
Спецификация:
- Светодиодные чипы: SMD 335 (Светодиодов 228шт.);
- Размеры ленты для фар: 600мм;
- Гибкие светодиодные ленты дневного света;
- Мощность гибкой led ленты: 5W;
- Белый — дневной свет ходовых огней. Желтый — включенный, моргающий свет поворотника.
Преимущество гибких светодиодных ходовых огней:
- Светодиодные ленты обладают удивительной гибкостью и могут быть изогнуты в любую форму, чтобы установить на любой автомобиль;
- Стильный дизайн, высокая яркостью, многофункциональность;
- Стойкость к низким температурам, невысокое энергопотребление и длительность работы до 50.000 часов;
- Немедленное реагирования на включение/выключение;
- Устойчивы к вибрациям и помехам.
Разборка фары, коротко:
Все фары современных автомобилей герметизуют на заводе при высокой температуре специальным герметиком, который при остывании застывает.
Поэтому для разборки фары ее необходимо прогреть, чтобы герметик начал подплавливаться и можно было легко отделить стекло (обычно прозрачный пластик, но для простоты будем называть его стеклом) и корпус фары.
Нужно отметить, что герметик начинает плавиться уже при 30C. Эта температура не наносит никакого вреда стеклу и корпусу фары, но позволяет легко ее разобрать.
Разогреть фару можно несколькими способами. Кто-то греет ее в духовке, кто-то на плите, но эти пути не для нас. Мы разогреваем фару самым правильным способом: промышленным феном. Стоит он недорого, в любом магазине электро-товаров можно купить за 700 руб.
Устанавливаем температуру на фене в 30C и начинаем аккуратно прогревать фару в месте соединения стекла и корпуса. Фен держим на расстоянии 1-2 см от фары, греем не торопясь, медленно проходя по всей окружности сочленения стекла с корпусом.
Делаем это с такой скоростью, чтобы примерно за 30 секунд пройти фару по всей окружности. Проходим по окружности несколько раз, но не менее 5-ти, чтобы разогреть фару более-менее равномерно. После этого фара достаточно хорошо прогрета, чтобы начинать ее разборку.
Поддеваем стекло отверткой и рассоединяем стекло и корпус фары.
Сборку фары производим в обратном порядке. Сначала прогреваем поверхность с герметиком феном, потом соединяем стекло и корпус фары. Прогреваем снова по окружности несколько раз и сильно сдавливаем стекло и корпус.
После этого можно промазать место стыка корпуса и стекла силиконом для предотвращения попадания влаги внутрь фары, но обычно мастера не советуют этого делать по каким-то своим соображениям.
Категории товара
Главная → Светодиодные ходовые огни с поворотником для Ford → Светодиодные ходовые огни с поворотником для Ford Focus → Светодиодные ходовые огни с индикатором поворотника для Ford Focus 2 поколение Рестайлинг Седан (2008-2011)
Габаритные огни, лампы, проблемы.
| погасли габариты, габаритные огни, проблема габаритных огней, не горят габариты, габаритная лампа |
У меня на ИЖе стояли галогеновые габаритки. Они бывают на 3 и 6 ватт. Продаются у нас в автомагазинах, но на самом деле, это лампочки от китайских ручных фонариков.
Ососбенность этих лампочек в том, что у них штырьки на цоколе не совсем так, как на автолампе. на при правильных руках все вставляется.
Проводку не нагружают, светят реально сильнее. и БЕЛЕЕ .
я не скажу, что они слепят, но с ними авто на габаритах гораздо дальше видно.
Я бы и на Фокус поставил, но поступил глобальнее — поставил фары Хелла.
Сейчас фокус продавать хочу, потому хеллу снял и сейчас все в стоке.
Доброе время суток!
С габаритами разобрался, перечитал весь форум, много всего, но дело было в другом!
У меня хэчбек, я открыл багажник; так называемую пятую дверь, открутил пластмассовую панель (она держится на 4 болтах и на клипсах), нашел провод, который идет на габариты, а он весь окисленный. Я его взял в руки и он отвалился, ну я его замотал изолентой и закинул обратно. Теперь все нормально — потом поменяю! Правда, немного мерцает лампа освещения салона, но еле видно; раньше мерцало все: и панель и фары.
Всем привет. у меня тоже возникла такая же проблема на днях на хэтче.пропали габариты и подсветка салона(кроме той что всегда горит)..при чем ближний и дальний свет работают нормально..глянул на предохранитель,он оказался сгоревшим..поменял его,через некоторое время он тоже сгорает.стали разбираться в чем дело,тоже открутили панель на багажнике и оказалось что провода окислившиеся..похоже на заводской брак,так как провода не ровно были прижаты панелью,и со временем после открытия-закрытия багажника стали коротить..тоже все заново заизолировали и теперь вроде пока все хорошо..
У меня засада замутненнее:молчит тахометр, одометр, температура и уровень бензина.Предохранители этих приборов целые (тестером проверял).
Работает: подсветка приборной панели, масло, ручник, омывайка и поворотники.Свет снаружи весь в норме.
Машинка неделю не ездила. Сырость. Выехал в туман, где-то через километр пути оные приборы и погасли.
Где искать? Поможите, плиз
Случилась вот такая тема:
Завёл машину, включил габариты, они погорели секунды 2-3, хлопок и темень в гараже, включил фары горят, поворотники работают, стопы и фонари ЗХ тоже работают.
А вот габариты — НЕТ, даже димер не пикает при переключателе поставленном на габариты и открытой двери.
Подскажите пожалуйста куда смотреть.
P.S.Предохранители смотрел. Целые.
Спасибо
Основные виды макетных плат для Arduino
Макетные платы различаются по количеству выводов, расположенных на панели, числом шин и конфигурацией. Бывают платы, в которых контактные соединения выполняются посредством пайки, однако работать с ними сложнее, чем с беспаечными устройствами и мы их рассмотрим в другой статье.
В зависимости от характеристик наиболее распространены такие виды:
- Для сборки больших микросхем в основном используются беспаечные платы на 830 или 400 отверстий. Для соединения нескольких компонентов и подвода проводов к необходимым точкам – на 8, 10, 16 отверстий;
- С наличием пазов для сцепления плат, которые позволяют реализовывать достаточно большие проекты;
- С наличием самоклейки на основании для надежного закрепления на устройстве;
- С нанесенными на плату обозначениями для подключения устройств.
В зависимости о стоимости и производителя в комплектацию могут входить и дополнительные аксессуары – провода-джамперы, разнообразные разъемы. Но главным критерием качества всегда остается количество контактных разъемов и их технические характеристики.
