Как подключить дхо чтобы включались при запуске двигателя на приоре

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Касается это, в первую очередь, продукции с AliExpress, которая не соответствует требованиям практически по всем моментам.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод габаритной лампы;
• 86 – на корпус авто;
• 87а – на «+» с замка зажигания;
• 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

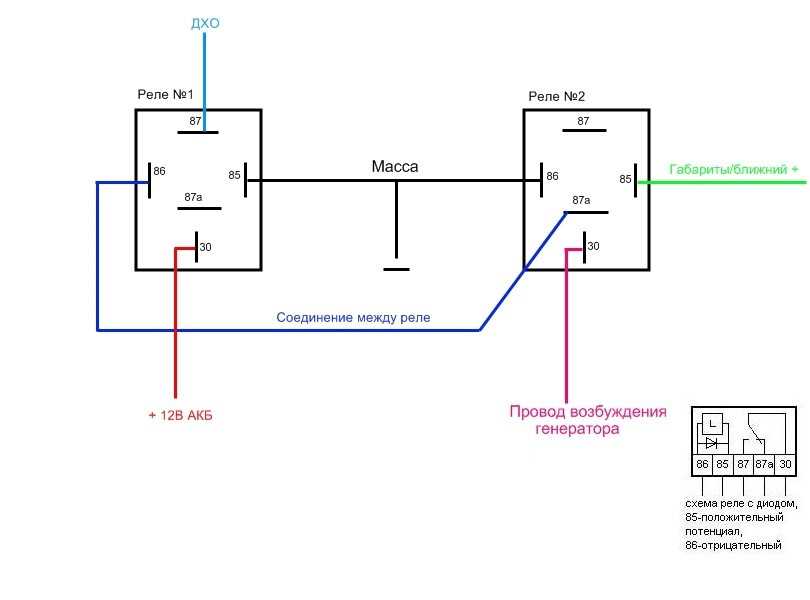

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.

Установка управления

1. Установка блока управления выполняется в моторном отсеке. Лучше всего монтировать блок управления у аккумуляторной батареи, максимально отдалив его от двигателя. Избыточный нагрев вблизи двигателя может привести к последующим проблемам в эксплуатации системы ходовых огней. Блок надежно защищен корпусом от попадания влаги или загрязнений, потому особых ограничений по выбору места его монтажа не имеется.
2. Подключать блок следует по обычной схеме. На клемму «плюс» выводится провод красного цвета, на клемму «минус» — черного.
3. Провод оранжевого цвета предназначен для автоматического отключения ходовых огней при ближнем свете или переведения ДХО в режим габаритов. Если пренебречь функциями оранжевого провода и не подключать его. Дневные ходовые огни будут продолжать светить и при включенных фарах, что может привести к ослеплению водителей идущих навстречу автомобилей и является нарушением правил. Оранжевый провод подключается к габаритам или головным фарам.
4. Фары к блоку подключаются с использованием специального разъема, которым комплектуется набор изначально. В разъем вкладываются провода и защелкиваются там. Включите двигатель и проверьте, как работают огни — при запуске мотора они в случае правильной установки включаются автоматически, при его остановке — выключаются.
5. Если проверку система прошла, можно закрепить блок управления. После этого выполняется фиксация самих фонарей.

Подключение блока управления ДХО на Lada Priora согласно ГОСТу Р 41.48-2004

Как подключить ДХО, чтобы включались при запуске двигателя?

06 апреля 2021 Категория: Тюнинг и аксессуары автомобиля

Эта статья будет очень полезна для тех, кто уже забывал несколько раз выключить свет своего автомобиля, а на утро обнаруживал, что аккумулятор разряжен. Да, на некоторых марках автомобилей предусмотрено выключение ближнего света при выключенном зажигании, однако повторимся, на некоторых автомобилях.

Так же за движение с выключенными фарами предусмотрен штраф, так что стоит задуматься о системе, которая бы включала и отключала ближний свет или ДХО при запуске двигателя. Ради справедливости стоит отметить, такая система уже существовала в отечественном автопроме. Во времена СССР на многих отечественных автомобилях автоматически включался ближний свет при пуске мотора. В этой статье мы более подробно поговорим о том, как подключить ДХО, чтобы включались при запуске двигателя.

Требования к ДХО по ГОСТу

Функциональная электрическая схема:

• ДХО должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя.
• Должна быть возможность приведения в действие и отключения функционирования автоматического включения ДХО без помощи инструмента.
• ДХО должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.

Излучатели ДХО должны занимать площадь не менее 40 см и излучать свет силой от 400 до 800 кд. Причем свет должен быть белого цвета, количество излучателей — 2 шт.

Самостоятельная установка ДХО рассматривается, как внесение изменения в конструкцию автомобиля. Если автомобиль не оборудован ДХО, то вместо них в дневное время следует использовать либо ближний свет фар, либо противотуманные фары.

Китайские светодиоды «Орлиный глаз»

Это довольно распространенный способ установки ходовых огней на автомобили. Он часто используется на моделях Лада Приора. Поскольку такие светодиоды не имеют четко обозначенного предназначения, их комплектация недостаточна для того, чтобы обойтись ею для полной установки ДХО. Простые советы позволят избавиться от проблем, которые могут возникнуть в процессе монтажа. Все это можно выполнить своими руками:

• Из оргстекла вырезаются пластинки, и в них проделываются отверстия.
• На отдельно купленных ресничках вырезаются места, в которые будут установлены пластины.
• Пластинка в ресничках фиксируется термоклеем, на стыки наливается эпоксидка.
• После того, как смола засохнет, реснички нужно шпатлевать, стараясь сделать это своими руками как можно более аккуратно.

• Окончательные работы: обработка напильником, обезжиривание, грунтование и покраска с нанесением лака.

• Излишнюю длину светодиодов можно отпилить, чтобы резьба не упиралась в фары.
• Дальнейшая установка может выполняться подобно установке ДХО в штатные места на авто Лада Приора.

votes

Рейтинг статьи

Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php3Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php11Warning/var/www/u1191827/data/www/okuzove.ru/wp-content/themes/kuzov/widgets/ads/banner-rotation.php19

Врезные

Особой популярностью пользуется «Орлиный глаз». По конструкции они бывают:

1. в виде болта со шляпкой из диода;
2. цилиндр с креплением на защелках;
3. таблетка на двухстороннем скотче для поверхностного монтажа.

Вариант с использованием скотча не интересен из-за ненадежного крепления. Хотя это самый легкий способ поставить дхо своими руками. Остаётся «глаз орла» с врезной установкой. Для этого придётся делать отверстия диаметром 20-25мм. Если вы потом решите избавиться от «орлиного глаза», то в бампере останутся отверстия, которые придётся заделывать и закрашивать. По этой причине отверстия сверлят в заглушках противотуманных фар, которые бывают не крашенные, просто черные.

Реальная мощность около 1W, хотя магазины указывают от 3W до 9W. Чтобы обозначить себя на дороге, с каждой стороны автомобиля требуется разместить по 5-7 штук. Установленная линза бывает от 30° до 90°. Оптимально будет 30°, при большем угле сила света значительно снизится. Например, при 60° сила будет в 2 раза меньше.

Крепление на скотч

Глаз орла на защёлках

Заглушки от противотуманок

Заглушка от противотуманных фар

Как Вы проверяете есть ли заявленные 3W? Все написанное бесполезно. Как Вы замеряли яркость, угол? Ответ — никак, Если приводите цифры, так напишите, как их проверить. Нет самого главного — моделей светодиодов, которые себя зарекомендовали хорошо с точки зрения долговечности.

У меня светотехническая лаборатория по автосвету, по лампам и светильникам.

Дальний в пол накала.сделает заметным на дороге .а это самое главное.он и светит как надо и стоит высоко .видно за километры.на драйве схемы есть включения.

Про этот способ мало кто знает, вот и ставят ДХО барахло по 2 ватта, которое работает на уровне габаритов.

А какие светодиоды, мощностью 3w стоит брать и самое главное где? Можно ли брать линзы 30-35о у китайцев? И корпуса, в который засунуть всю эту конструкцию стоит ли брать у китайцев или есть нормальные российские магазины? Задача собрать ДХО в герметичном корпусе с габаритами 170*75мм, и вставить их в вертикальное отверстие в бампере

Хорошие светодиоды 3W vожно купить на Алике в Чанзоне и Хонти, они производители светодиодов, по параметрам не обманывают. И линзы можно у них купить.

Доброго всем здравия.В общем надоело мне ездить с фарами и постоянно их включать и забывать выключать, а датчик света как устроен мне не нравится.Кроме того датчик света выключать нужно когда машина на автозапуске зимой.Решил сделать ДХО.Начал присматривать с алиэкспрес, походил по авторынку и понял, что это все не надежно, и хлопатно, и не особо бюджетно. Не захотелось сильно заморачиваться где крепить и тянуть проводку от бампера да и сильно тратиться тоже.Так как у меня машина в максималке т.е.с ПТФ(которыми я не пользуюсь)Я решил их сделать как ДХО, но все же заморочиться с их включением и выключением.

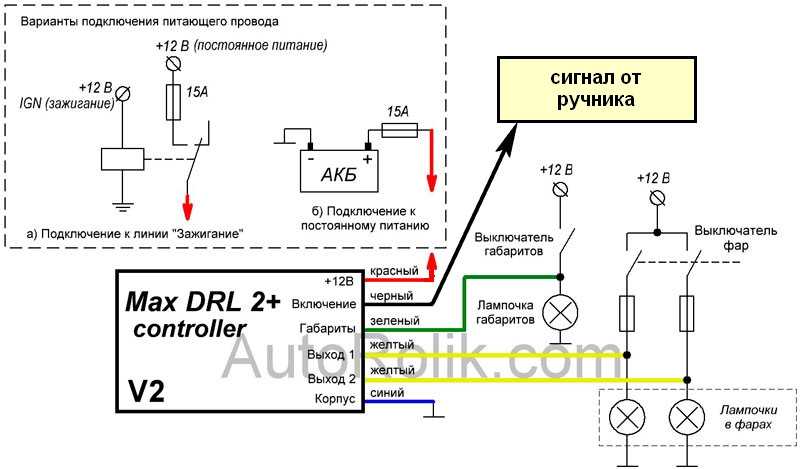

СУТЬ: ДХО включаются только при заведенном двигателе и опущенном ручнике.Выключаются при включение габаритов и поднятом ручнике. Абсолютно обесточен когда машина на стоянке.Схема в самом низу и если захотите сделать такую схему на купленные не штатные дхо нужно еще одно реле и протяжка плюса с акума и с предом естественно. У меня 4ым реле является штатное на включение птф.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

SSA — POMS: DI 33010.010 — Судья по делам об инвалидности (DHO) Проверка папки заявлений

TN 3 (09-19)

A.

Перед слушанием DHO получает папку с претензиями для рассмотрения. Этот обзор
для DHO, чтобы ознакомиться с соответствующими доказательствами и точно определить ключевые проблемы
Ожидается, что они возникнут в ходе слушания.

1. Обязанности по проверке папки DHO

1. а.

   Прочтите всю папку утверждений, чтобы убедиться в правильности разработки, и
   что сводка доказательств является полной и точной.

2. б.

   Завершить проверку заблаговременно до слушания, чтобы убедиться, что все вопросы
   обратились своевременно.

3. в.

   Выявление проблем, которые еще не были рассмотрены или выявлены канцелярским персоналом или надзорным органом.
   судебный пристав (SHO).

4. д.

   Если доказательства подтверждают полностью положительное заключение, запишите определение
   и отменить слушание, если оно запланировано.

эл.

Если доказательства подтверждают полностью благоприятное решение, но бенефициар (или
реципиент) или представитель уже присутствует в отделе слушаний по вопросам инвалидности (DHU),
продолжить слушание. Решение DHO не аннотировано, чтобы показать, что
вполне положительное решение могло быть принято без проведения слушания.

2.

1. а.

   SSA-408 Route Slip (в бумажных заявлениях) или SSA-5002 Report of Contact, содержащий любые
   особые ситуации, например, 301, материалы с побочными эффектами, наркомания и алкоголизм
   (ДАА) и др.

2. б.

   SSA-454-BK Отчет о непрерывном пересмотре инвалидности, решение, которое находится в стадии обжалования, и
   обоснование и уведомление бенефициара (или получателя).

3. в.

   SSA-3441-BK Отчет об инвалидности — Апелляция или SSA-3441-BK-SP Отчет об инвалидности — Апелляция
   Испанский язык.

4. д.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки

Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Как своими руками сделать ходовые огни на авто из светодиодов.

Рассмотрим, как пример, возможность установки ДХО из светодиодов для такого автомобиля как Лада Гранта. Заводом изготовителем предусмотрены дневные ходовые огни, совмещенные с габаритами. Однако в качестве источника света Гранта в целях экономии получила лампы накаливания. Самым простым вариантом модернизации ДХО своими руками является покупка стандартных ламп на основе светодиодов, как на рисунке ниже. Своими контактами они как раз подходят на штатные места.

Как показывает практика, единственная сложность с которой сталкиваются хозяева Лады Гранта при установке таких ламп – правильное определение полярности, поэтому главное правильно поставить светодиодную лампу на Гранту.

Вот как выглядит Гранта со светодиодными ДХО.

Практически для любого автомобиля (оставим Ладу Гранта в покое) можно изготовить ДХО на основе светодиодов своими руками.

Для начала нужно определиться: сколько использовать светодиодов и какой мощности? Имеется питание 12 В от аккумулятора – значит последовательно можно включить не более 4-х диодов. Теоретически можно включить несколько параллельных цепочек по четыре, но в данном случае четырех на одну фару ДХО будет достаточно (а может даже и 3-х, если с хорошим соотношением лм/Вт). Для обеспечения необходимой силы света (по нормативам она должна быть от 400 до 800 Кд) мощность светодиодов должна быть ориентировочно по 1…1,2 Вт.

Рекомендуется приобрести светодиоды одного из известных производителей, уже смонтированные на алюминиевую плату

Например, ДХО на (подойдут серии XP или более бюджетные XTE, XBD), OSRAM (серия Oslon), также можно обратить внимание на светодиоды корейских производителей они, как правило, дешевле Samsung и Seoul Semiconductor серий аналогичных по характеристикам указанным выше

Диоды должны быть обязательно на алюминиевой плате

Далее необходимо позаботиться о вторичной оптике, которую следует подбирать в соответствии с типом светодиода. Угол должен быть около 20˚ в вертикальной плоскости и около 40˚ в горизонтальной. Наиболее подходящая XPE в этом отношении CA11052_TINA2-O (LEDIL).

Следующий шаг – изготовление корпуса-радиатора.

Его можно сделать своими руками как из ребристого радиаторного профиля, так и из обыкновенного П-образного. Во втором случае габаритные размеры будут больше, но зато начинку (светодиодный модуль с линзами) можно будет утопить внутрь. В нашем случае площадь рассеиваемой поверхности должна быть не менее 100 см 2 , а конкретные размеры профиля будут зависеть от места установки фары, размеров светодиодных модулей и линз.

На радиаторе лучше закрепить с помощью винтов или заклепок, т.к. теплопроводный клей может не выдержать таких суровых условий применения и есть риск потерять светодиоды где-нибудь по дороге. Линзы крепятся с помощью держателей, которые идут к ним в комплекте и имеют двухсторонний скотч на основании. По причине указанной выше, рекомендуется после установки линз дополнительно закрепить их прозрачным силиконовым герметиком, промазав по периметру. А лучше залить герметиком весь модуль, так, чтобы только линзы над поверхностью остались, тогда не нужно больше ничего предпринимать для влагозащиты и защитное стекло не потребуется. Главное не забыть вывести провода питания.

Придумываем способ крепления для ходовых огней к автомобилю – вот и готовые ДХО своими руками из светодиодов!

Подключать фару к питанию нужно обязательно через ограничительный резистор, номинал которого необходимо будет сначала теоретически посчитать, а затем практически проверить.

Если напряжение на заряженном аккумуляторе составляет 12,6 В, падение напряжения на одном светодиоде (по данным производителя) 3 В, то для обеспечения одноваттного режима потребуется резистор номиналом 1,5 Ом и мощностью не менее 2 Вт.

Подключать ДХО к сети автомобиля можно различными способами в зависимости от требуемого алгоритма работы и марки машины. В любом случае, все это можно сделать своими руками воспользовавшись одной из множества схем приведенных в сети.

Дневные ходовые огни (ДХО) – специальные светодиодные фары, которые включаются без участия водителя при заведенном моторе. Начиная с 2011 года, в Правилах дорожного движения (ПДД) РФ были приняты изменения, согласно которым водитель обязан постоянно ездить с включенными противотуманными фарами, ДХО или фарами ближнего света. Это изменение помогает водителю оставаться заметным даже в условиях плохой видимости.

Преимущество ДХО

Светодиодные ДХО – это больше, чем просто модный гаджет. Они светят даже ярче, чем ксеноновые, благодаря чему ваш автомобиль становится более заметным. Еще одним преимуществом дневных огней является то, что их использование не требует включения дополнительных источников света. Более того ДХО потребляют значительно меньше энергии при сравнении с ближним светом.

Многие производители заявляют, что использование такого освещения в машине снижает расход топлива. В этом есть доля правды, поскольку ДХО обладают мощностью в пределах 12 Вт, в то время как полное стандартное освещение автомобиля, а именно:

• Передние галогенные габаритные огни,
• Задние фонари;
• Подсветка приборов.

Мощность этих источников света в сумме обычно составляет около 140 Вт. А ток в автомобиле вырабатывается генератором от двигателя, в котором сжигается топливо. На практике же, а не во время лабораторных испытаний, снижение расхода топлива будет практически незаметным. Однако есть и другие аргументы в пользу установки ДХО в автомобиле. Включив ДХО вместо ближнего света, вы уменьшаете износ фар в вашем авто.

В новых моделях уже после 3-4 лет интенсивного использования автомобиля могут серьезно износиться пластиковые шторки и отражатели. То же самое относится и к газоразрядным лампам (ксенонам), которые могут работать дольше обычных галогенных ламп, но они не являются вечными. Такие лампы плохо переносят частое включение и выключение, а их замена влетает в копеечку. В такой ситуации потратить 4000-8000 рублей на покупку приличного комплекта ДХО может оказаться очень хорошим вложением.

Стоит предостеречь автовладельцев, которые в качестве экономии хотят подключить светодиодную ленту, купленную в ближайшем строительном магазине. Светодиодные полосы, прикрепленные с помощью хомутов или клейкой ленты к бамперу автомобиля – дневными ходовыми огнями являться не будут, хоть на расстоянии они могут быть похожи. С такими «ДХО» вы рискуете получить штраф за изменение конструкции автомобиля. На дороги общего пользования допускаются автомобили, оборудованные только омологированным освещением.

Проще некуда

Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.

Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.

Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.

5 контактное реле

Чтобы избавиться от минусов предыдущих схем, применяется вариант подключения через 5 контактное реле.

Реле соединяется следующим образом:

• 87 контакт не подключается и просто изолируется;
• 87а идет на плюс к замку зажигания;
• 86 контакт нужен для соединения с корпусом;
• 85 следует к плюсовому проводу от габаритных огней;
• 30 контакт выводится на плюс светодиодного модуля ДХО.

Поворачивая ключ в замке, к ДХО начинает поступать 12В, что позволяет зажечь лампы ходовиков. Включая габариты или головной свет, реле размыкает 87а контакт и замыкает 87 контакт. Тем самым ходовики выключаются, а другие фонари включаются. Такая схема хороша тем, что соответствует ГОСТу и ПДД. Плюс можно использовать диодные габариты.

Тут рекомендуется обязательно использовать стабилизатор напряжения. Недостаток схемы лишь в том, что при повороте ключа без запуска мотора ДХО будут светить.

Меняем лампы в блок-фаре Lada Priora — журнал За рулем

Заменить любую из ламп в блок-фаре Лады Приора совсем не сложно. Справиться с этой задачей вам поможет наша пошаговая иллюстрированная инструкция. В процедуре замены ламп в фарах автомобилей выпуска до и после 2013 года есть отличия, которые мы покажем.

Внимание! Лампы дальнего и ближнего света – галогенные. Прикасаться к их стеклянным колбам не следует, так как при нагреве колбы следы от пальцев потемнеют

Удалить загрязнения с колбы можно чистой ветошью, смоченной в спирте.

Замена ламп в фаре автомобиля, выпущенного после 2013 года

Блок-фара автомобиля Lada Priora выпуска после 2013 года: 1 – электрический разъем; 2 – регулятор пучка света фары в вертикальной плоскости; 3 – защитная крышка ламп; 4 – патрон лампы указателя поворота; 5 – регулятор пучка света фары в горизонтальной плоскости.

Работу демонстрируем на левой блок-фаре (для наглядности работа показана на снятой блок-фаре), в правой блок-фаре лампы меняем аналогично.

Операции по замене ламп в левой блок-фаре удобнее выполнять при снятой аккумуляторной батарее. Для замены лампы указателя поворота…

…поворачиваем патрон лампы против часовой стрелки.

…и вынимаем патрон с лампой из корпуса блок-фары.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Патрон уплотняется в корпусе блок-фары прокладкой. Если прокладка порвана или потеряла эластичность, заменяем ее новой.

Устанавливаем новую лампу PY21W в обратной последовательности. При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

Для замены остальных ламп…

…поворачиваем пружинный фиксатор крышки.

Снимаем крышку блок-фары, выводя ее крючки из петель на корпусе блок-фары.

Поворачиваем лампу дальнего света с функцией дневного ходового огня против часовой стрелки.

Вынимаем лампу из корпуса блок-фары.

Устанавливаем новую лампу Н15 в обратной последовательности.

Освобождаем три пружинных фиксатора лампы ближнего света.

Вынимаем лампу из корпуса блок-фары.

Отсоединяем наконечники двух проводов от контактов лампы ближнего света.

Устанавливаем новую лампу Н7 в обратной последовательности.

Потянув, вынимаем патрон с лампой габаритного света из корпуса блок-фары.

Вынимаем лампу из патрона.

Новую лампу W5W устанавливаем в обратной последовательности.

Замена ламп в фаре автомобиля, выпущенного до 2013 года

Блок-фара автомобиля Lada Priora выпуска до 2013 года: 1 — крышка лампы ближнего света; 2 — винт регулировки пучка света фары в горизонтальной плоскости; 3 — вентиляционный клапан; 4 — патрон лампы указателя поворота; 5 — винт регулировки пучка света фары в вертикальной плоскости; 6 — крышка ламп дальнего и габаритного света; 7 — электрический разъем.

Для замены лампы ближнего света снимаем резиновую крышку, расположенную ближе к крылу автомобиля (для наглядности аккумуляторная батарея снята).

Отсоединяем колодку проводов от лампы ближнего света.

Нажимаем вниз на пружинный фиксатор лампы и выводим его из зацепления с крючками отражателя.

Вынимаем лампу ближнего света из корпуса блок-фары.

Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.

Отсоединяем колодку провода черного цвета от лампы.

Разжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.

Вынимаем лампу дальнего света из корпуса блок-фары.

Устанавливаем новую лампу дальнего света Н1 в обратной последовательности.

Для замены лампы габаритного света в блок-фаре вынимаем патрон с лампой.

Вынимаем лампу из патрона.

Для замены лампы указателя поворота крестообразной отверткой отворачиваем три винта А и саморез В крепления декоративной накладки фары и снимаем накладку.

Поворачиваем патрон лампы указателя поворота против часовой стрелки (для наглядности показано на снятой блок-фаре).

Вынимаем патрон с лампой из корпуса блок-фары.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен

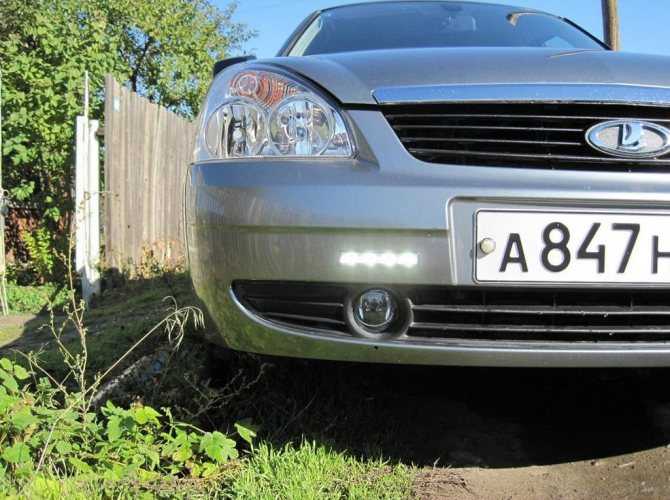

Другие решения для дневных огней на Ладе Приоре

По ПДД установка дополнительного оборудования не обязательна, а вместо ДХО можно использовать ближний свет, габаритные огни или  подключенные противотуманные фары приора. Однако такие решения на практике оказываются не самыми эффективными для повышения различимости автомобиля.

Недостатки пренебрежения специальными ходовыми огнями:

• Габаритные огни, мощность которых составляет 5 Вт, хорошо видны в темноте. Днем они практически полностью обесцвечиваются и оказываются почти незаметными.
• Ближний фары позволяет хорошо обозначить автомобиль на дороге, он становится действительно различимым. Но такой вариант при частой езде с включенными в дневное время фарами приводит к их скорому износу и перерасходу топлива. Приходится обеспечивать одновременный расход электроэнергии на приборную панель и габаритные огни. Более 0.4 л бензина уходит при этом на проход 100 км на автомобиле Лада Приора.
• Дальние фары в качестве ДХО не рекомендуется использовать как по указанным для ближнего света причинам, так и из-за риска ослепления движущихся напротив водителей автомобилей.
• Противотуманные фары не обеспечивают хорошую дальность света и различимость автомобиля недостаточна.

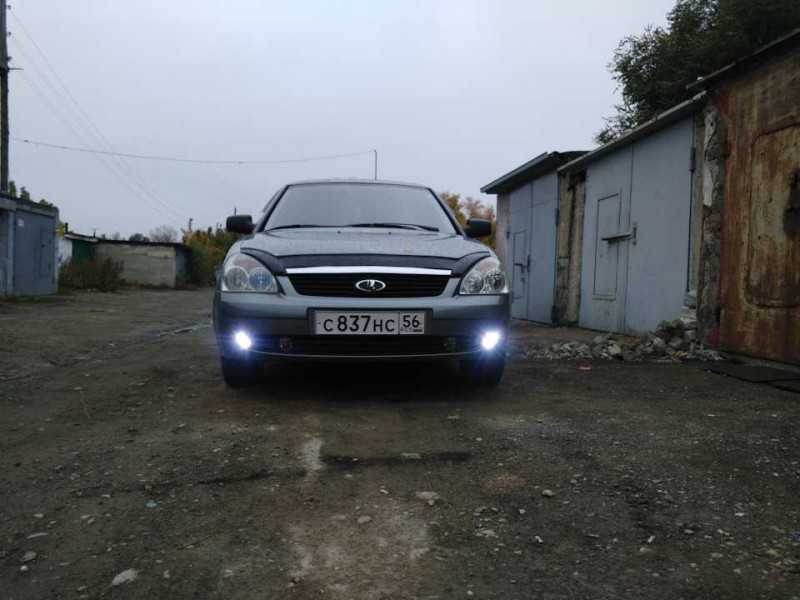

Противотуманные фары могут заменить ходовые огни у Лада Приора

Технические характеристики Лада Приора

Объяснение:
IncludedUnavailableOptional-Information is missing

Engine & PerformanceDimensions & WeightExteriorInteriorSafety & SecurityOther

Engine & Performance

Brakes

Parking Brake

Manual

Lever

Material

Plastic

Front Brakes

Disc Brakes

Cooling

Ventilated

Rear Brakes

Drum Brakes

Suspensions

Spring, Front

Coil

Suspension, Front

Independent

MacPherson Strut

Spring, Rear

Coil

Dimensions и Вес

Внешний вид

Длина

4210 – 4350 мм

Ширина

1680 мм

Высота

1420 – 19508 мм0005

Track, Front

1 410 мм

Трек, задний

1 380 мм

Колесовое основание

2490 — 2492 мм

.

Седан | Универсал | Хэтчбек

Стойки

A-D

Конструкция шасси

Цельный кузов

Материал кузова

Алюминий

Материал крыши

Алюминий

Двери

Количество дверей

3 | 4 | 5

Передние двери

Обычные

Задние двери

Обычный

Оборудование

боковые зеркала

Mirror Type

Обычные

Склад

40004

40004

Окна

Стеклоподъемники, передние

С электроприводом

Стеклоподъемники, задние

Ручные

Теплоизоляционные окна

Передние | Первый ряд | Второй ряд | Rear

Other Equipment

Roof Railing

Optional

Antenna

Optional

Lights

Main Beam

Halogen

Low Beam

Halogen

Rear Lights

Halogen

Daytime Running Light

Halogen

Специальные функции

Регулировка диапазона фар

Руководство

Обочки и шины

Количество болтов

4

Расстояние болта

98

Dimensions

M12x1. 25

M12X1.25 9000 9000 9000 40004 BORE (CB)

M12X1.25 9000 9000

Тип крепления

Болты с проушиной

Материал обода

Сплав

Тип обода

Дисковое колесо

Интерьер

Приборная панель

0005

Trip Computer

Yes

Display

Yes

Shape

Square

Speedometer

Analogue

Tachometer

Analogue

Fuel Gauge

Analogue

Coolant Temperature

Analogue

Climate Control

Климат-контроль

Руководство

Кондиционер

Да

Микрофильтр

Да

Индикатор наружной температуры

Да,

Количество вентиляционных отверстий, передняя

4

Внутреннее хранение

. Дополнительно

Подсветка

Подсветка чтения

Передняя панель

Другое оборудование

Часы

Да

Розетка 12 В

Дополнительно

Front

Optional

Carpets

Optional

Ashtray

Optional

Cigarette Lighter

Optional

Steering Wheel

Power Steering

Electric

Adjustments

Tilt | Телескоп

Материал

Пластик

Цвет

Черный

Механизм рулевого управления

Рейка и шестерня

Багажник

Багажник задний

Yes

Volume

380 – 444 l

Volume, Back Seat Collapsed

1270 – 1370 l

Depth

1,050 mm

Depth, Back Seat Collapsed

1,630 mm

Carpet

Optional

Резина

Дополнительно

Плоская поверхность

Да

Тип открывания люка

С крыши

Дизайн

Материал внутренней отделки

Пластик | Текстиль

Материал трансмиссионной ручки

Пластик

Сиденья

Общие

Количество сидений

5

Цвет и материал

Обинка

Текстиль

Цвет сиденья

Black

Стичка.
