Как установить и подключить дневные ходовые огни на ваз 2107

Тюнинг фар ВАЗ-2107

С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.

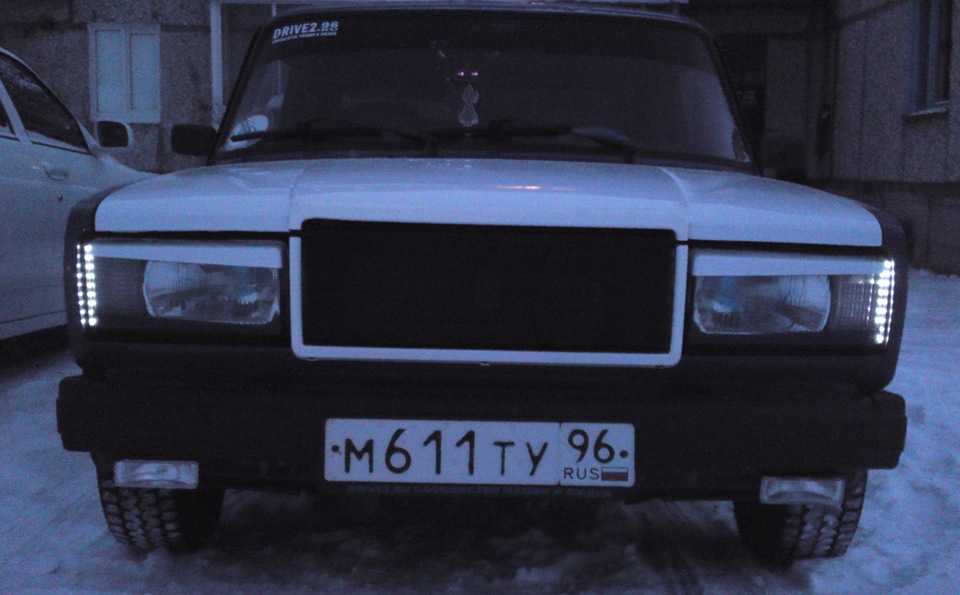

Видео: чёрные «ангельские глазки» для «семёрки»

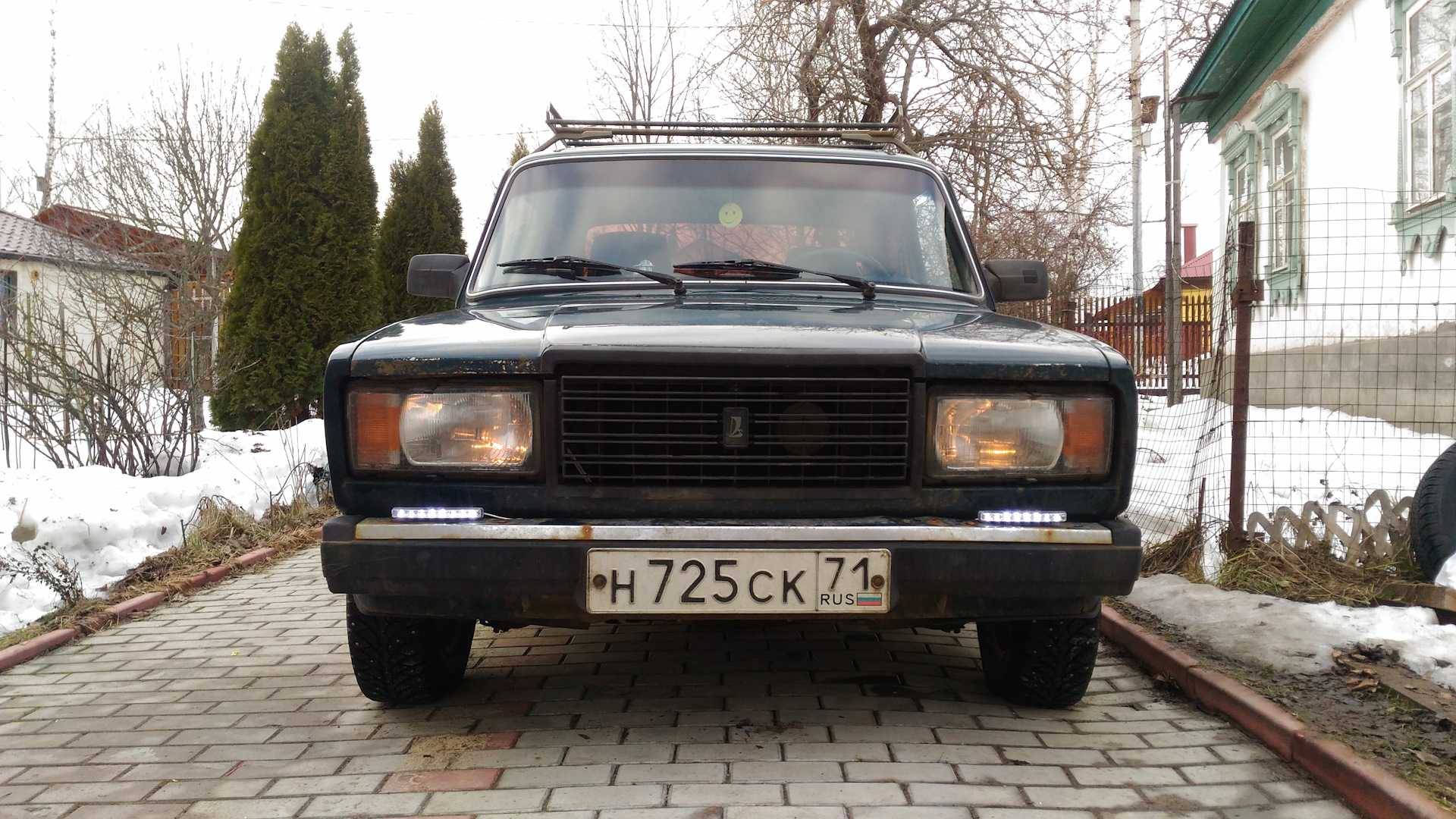

ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.

Установка ДХО 2107 — DRIVE2

ВНИМАНИЕ ПЕРЕД РАБОТОЙ С ЭЛЕКТРИЧЕСТВОМ В АВТО ОТКЛЮЧИ АККУМУЛЯТОР!

Для начала в любом случаи нужно ДХО (550р в Городе Сарапуле Удм республике )

1

купить реле 5 контактов (в моем случаи 52р Нужна дла автоматического переключения между фарами и ДХО) Рис 1

1

Вторым делом обязательно нужно купить площадку под реле (площадка нужна обязательно) (рублей 40 стоит)

2

Нужны провода (много штук я взял на работе!)))

(вот так смотрится реле и площадка )

3

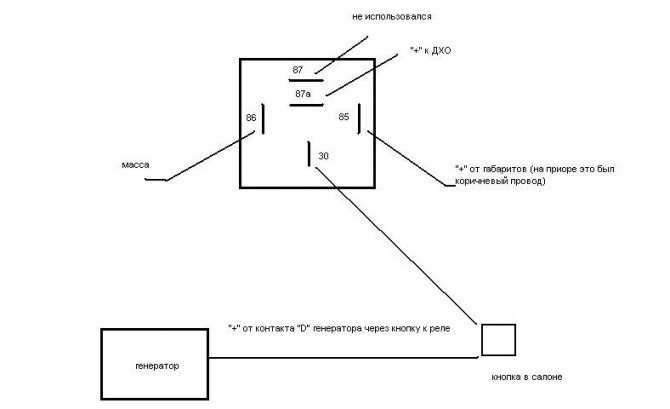

Схема подключения (самый на мой взгляд лучший и удобный вариант(схема не моя взята с lada2107spb.my1.ru/publ/t…gnej_na_vaz_2107/20-1-0-6

5

Подключение:1) к 30-му контакту берём плюс с кнопки обогрева зеднего стекла ( правоя (А) площадка) (желтый провод)2)86-й контакт подключаем к ближнему свету, фар (левоя плошадка) (Б) (красный провод)( лично у меня так)3) 85-й контакт кидаем на массу( черный провод под площадкой обогрева заднего стекла) (Б) Туда же минус ДХО

4) 88-й контакт идет на наши ДХО (+ Провода дхо (+красный ), черный (-минус)_

6

Типо так :

8

Все хорошенько изолируем ( НЕ ДОЛЖНО БЫТЬ ВСЕ НА СОПЛЯХ НЕ ЛЕНИМСЯ ПОЯЕМ)-безопасность при выше всего)И того !

7

www.drive2.ru

Несколько требований

Выполняя установку, необходимо соблюдать некоторые требования ГОСТа. Это позволит вам монтировать дневные огни без неприятных последствия и проблем.

• 60 см – это минимальное расстояние между огнями;
• 25 см – это минимальная высота, измеряющая отрезок между землей и нижней точкой установленных огней;
• 40 см – это максимальное расстояние от крайней точки кузова транспортного средства.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Главное – начать Но как показывает практика, если ДХО установлены правильно, имеют белый хорошо заметный свет и правильный режим работы, не стробоскопят, отключаются при включении головного света, то интерес со стороны инспекторов к вашему автомобилю будет сведен до минимума. Спрашивайте, я на связи!

Как подключить дневные ходовые огни?

Как подключить ДХО, чтобы включались при запуске двигателя, задумались многие автомобилисты. Гаражные умельцы нашли 10 способов включения и выключения дневных огней, как пример:

• От ручника;
• Аккумулятора;
• Вместо противотуманных фар и т. д.

И каждый из способов требует денежных затрат, а так же неплохих знаний в схемах проводки.

Смотрим видео, как установить и подключить дневные ходовые огни через блок управления:

Одна из основных схем заключается в подключении ДХО через 4-5 контактное реле, некоторые умельцы выводят провода на датчик давления. Так как при запуске двигателя на приборной панели автоматически загорается датчик давления, а значит, при подключении к нему ДХО загораются и сами огни.

Подключаем ДХО через 5 контактное реле

Для работы нам потребуется:

• Само реле, например, от сигнализации;
• Несколько проводов сечением 4 мм;
• 3 клеммы по типу папа-мама;
• Дневные ходовые огни;
• Термоусадка.

Первый способ подключения ДХО заключается в следующем:

• Возьмите ДХО, закрепите там, где вам будет наиболее удобно. Отрицательный провод припаиваем на кузов и хорошо закрепляем. Положительный провод снабжается «мамой», изолируется термоусадкой и оставляется на некоторое время.
• В проводке автомобиля необходимо найти провод, идущий к ближнему свету любой фары. Подсоединяемся к нему, выводим, так же припаиваем «маму» и пока забываем про него. То же самое необходимо проделать с плюсовым проводом зажигания.
• Переходим к реле. У него имеется 5 контактов, мы задействуем все кроме 87. Можете убрать его или оставить, решайте сами. Номер 86 нужно будет подключить к минусу на кузов, 85 пустить на фару, 87а подцепляется к плюсу от зажигания. Контакт под номером 30 соединяют со свободной клеммой ДХО. Оцените надежность изоляции клемм на реле, чтобы не происходило замыканий, и контакт был хорошим.

Еще видео, установка ДХО с помощью пяти контактного реле на ВАЗ 2111, обязательно смотрим:

Вот и все, проверьте свою установку на работоспособность. Включите двигатель, посмотрите, как функционируют дневные огни. Затем включите ближний свет, огни должны отключиться. После выключения света ДХО снова должны загореться, а после остановки двигателя – погаснуть. Чтобы угасание проходило плавно, стоит поставить в схему параллельным способом хороший конденсатор.

Подключение ДХО без реле

Если у вас нет под рукой реле, то можно обойтись и без него. ДХО в плане электрики очень просто устроены. На выходе мы имеем всего два провода красный и черный. Красный по всем правилам это «плюс», а черный – «минус». Откройте капот и найдите «+» на любой из систем автомобиля, которая запускается вместе с поворотом ключа зажигания. Как пример, это могут быть провода, идущие к датчику топлива или любые другие. Подключите красный провод ДХО к положительному контакту выбранной вами системы автомобиля. А отрицательный провод подсоедините к другому одноименному по заряду контакту.

Результатом такой схемы подключения будет то, что при включении зажигания ДХО загораются, а при выключении – гаснут. Будьте аккуратны, после установки огней проверьте работоспособность всех электроприборов. И не выезжайте на дорогу при наличии каких-либо неисправностей в автомобиле.

Помните, не на каждый автомобиль можно установить ДХО. А при неправильной установке вам выпишут штраф, за изменение предусмотренной конструкции транспортного средства.

В интернете вы можете найти множество других решений, как подключить ДХО, чтобы включались при запуске двигателя. В этой статье были описаны всего два наиболее популярных и менее затратных способа. Другие схемы подключения требуют более глубокого вмешательства в электронику автомобиля, покупки различных материалов и приспособлений. А, как известно, в замысловатых схемах не каждый разберется.

Источник

Каковы правила установки и подключения ДХО в России: можно ли самостоятельно этим заниматься?

В Министерстве внутренних дел РФ существует такой документ, как приложение Порядка контроля за внесением изменений в конструкцию ТС. Он регламентирует список изменений, которые не требуют заключения, то есть могут быть выполнены без разрешения уполномоченной организации. Надо сразу отметить, что оборудование машины ходовыми огнями в этом списке отсутствует.

Таким образом, правила установки ДХО в России предписывают монтаж оборудования только в штатные места. Если таковых не имеется, то придется получать разрешение на предмет реконструкции. К примеру, владельцу ВАЗ 2106 рекомендуется включать ближний свет, но в случае самостоятельного монтажа дневных огней он нарушает закон. Ситуация напоминает картину с нарушением норм тонирования стекол и может привести к наказанию, вплоть до лишения прав.

Как получить разрешение на реконструкцию?

Чтобы не нарушать закон, нужно явиться в ГАИ, где создана база по монтажу дневного освещения практически на все модели машин. Стоит учесть, что при самостоятельном выборе приборов освещения сотрудники ГИБДД будут измерять уровень их светового потока.

В случае, когда ДХО поставлено даже в соответствии с нормами, без разрешения это будет рассматриваться как самовольное вмешательство в конструкцию авто. Кроме этого закон борется к таким нарушениям как подсветка днища, эквалайзер на стекле и прочим светооборудованием, имитирующим спецсигнал.

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Дневные ходовые огни ВАЗ-2107 — Часть 1

Качество изготовления очень хорошее. Корпус (задняя часть) выполнен из алюминия, между стеклом и корпусом проложен резиновый уплотнитель, на проводе установлена пара герметичных разъемов. Светодиоды используются типоразмера 5730, в качестве ограничителя тока используются резисторы номиналом 56Ом. Светодиоды установлены на плате из фольгированного алюминия, сзади каждой пары светодиодов — теплоотводящий выступ корпуса (см. фото).

На питающем проводе установлена колба с предохранителем на 2А.

С установкой все довольно просто — штатные кронштейны прикрутил на винт/гайку к бамперу, провода уложил в электроизоляционные гофры и провел под капот.

Система крепления кронштейн-корпус ДХО мне показалось очень слабой (корпус запросто может вылететь из кронштейна), поэтому дополнительно в нижней части корпуса были просверлены отверстия насквозь через кронштейн и корпус, в корпусе нарезана резьба М2, а затем в полученное отверстие закручен винт М2.

При установке были учтены все требования ГОСТ относительно места размещения ДХО:

Таким образом ток, успевающий пройти через реле К1 до момента его срабатывания, не проходит через реле К3, которое включается с задержкой. Включение габаритов, ближнего или дальнего света фар также приводит к отключению ДХО, моргание дальним светом — ДХО не отключает. В общем вторая схема полностью соответствует требованиям ГОСТ.

Помимо реле и схемы задержки я еще поставил стабилизатор тока на входе ДХО, его можно и не ставить (роль стабилизатора конкретно в моей модели ДХО выполняют токоограничивающие резисторы).

Для полного контроля за работой ДХО можно ввести еще одно реле, размыкающее свои контакты при включении ручника. При такой схеме подключения ДХО не будут работать до тех пор, пока не будет опущен ручник.

Во всех трех схемах есть «адреса» нужных проводов для подключения блока управления (пример «контакт Ш9-7»). Таким образом «блок управления» очень удачно размещается рядом с монтажным блоком.

Обязательно на входе «+12В (зажигание) контакт Ш8-2» нужно поставить предохранитель на 1-2А.

Источник

Варианты схем

Итак, осуществить подключение можно несколькими способами.

1. Дхо включается, как только поворачивается ключ зажигания. Огни не тухнут до тех пор, пока не остановится мотор автомобиля. Считается самым простейшим способом, не подразумевающим использование бортовой сети. Достаточно лишь соединить минус от огней к любому месту автокузова, а плюс – провести от замка к выводу высоковольтного модуля, обязательно через предохранитель.
2. Та же схема, только дхо сразу тухнут, как только задействуется ближний свет. Чтобы осуществить данный вариант подключения, нужно придерживаться вышеописанной схемы, с той лишь разницей, что минус соединяется с одним из плюсовых проводов лампы ближнего света. Как только будет включен ближний на автомобиле, на минус дхо появится плюсовой импульс, огни погаснут. Дхо вновь загорятся, как только задействуется дальний свет или отключится головная оптика.
3. Схема подключения, которая подразумевает автоматическое подключение дхо, как только запускается автомотор. Считается самым надежным вариантом самостоятельного интегрирования дневных светодиодных огней. Для осуществления данной схемы минус дхо подсоединяется к кузову автомобиля, а плюс – к контакту уже реле.

Простая схема с 4-контактным реле

Налицо простота схемы под номером 1, осуществляемая через 4-контактное реле. Однако такой вариант не всегда удовлетворяет требованиям ГОСТа, так как дхо будут светить раздельно от головной оптики. Огни не отключаются кнопочным механизмом, все происходит автоматически.

Выше на фото как раз приведена эта схема, подключаемая через 4-контактное реле. Она подразумевает следующий порядок действий:

• во время запуска автомотора от генератора поступает импульс на реле, загораются светодиоды;
• как только включаются габаритки, дхо отключаются.

Этот способ подключения возможен также без использования генератора. Тогда вместо него источником напряжения станет АКБ, к плюсу которой следует подключить 30-й контакт на фото.

Возможен также вариант подключения плюса от стояночного тормоза. В этом случае, как только активируется ручник, дневные огни погаснут – вот и кнопка.

Схема с 5-контактным реле

Она предусматривает задействование 4-х контактов. Идеальный вариант подключения для автомобилей Приора. Отличие от вышеприведенной схемы не только в количестве контактов реле. В данной схеме не предусмотрено использование выхода 87. Альтернативой массы становится выход 86.

Схема с 5-контактным реле предусматривает использование управления дхо. Кнопочный механизм встраивается между генератором и 30-м контактом реле.

Работа дхо выглядит следующим образом:

• запускается ДВС, тем самым, импульс от генератора поступает на 30-й контакт реле, а оттуда на плюс дхо;
• огни загораются, минус соединен с любой частью кузова авто;
• когда используются габаритки, то активируется катушка, 30-й контакт интегрируется с 87-м, импульс более не поступает – дхо отключается.

С герконом

На фото выше приведена подробная схема подключения по варианту с использованием генератора. Плюс интегрируется, как видно из схемы с точкой 30. Контакт реле, помеченный точкой 87, интегрируется с плюсом АКБ. Другой контакт реле, помеченный номером 85 – соединяется с массой автомобиля через дхо.

К геркону подключается контакт, помеченный на схеме точкой 86. От геркона идет соединение на плюс генератора.

Таким образом, схема подразумевает следующее. Как только запускается ДВС, водитель задействует геркон кнопкой, срабатывает реле, включается дхо. Геркон должен быть обязательно упакован в термополимер и надежно зафиксирован на генераторе.

Без геркона

Разновидность схемы под номером 3, только без использования геркона. В этом случае контакт, помеченный цифрой 86, интегрируется с лампой давления масла в приборке. Тем самым, поддерживается вариант включения дхо после завода ДВС.

Примечательно, что эту схему гораздо проще осуществить своими руками, чем вариант с герконом.

Видео: как подключить дхо от генератора

Как видим, подсоединение дхо к бортовой сети машины осуществляется посредством использования нескольких схем. Плюс берется с выхода генератора, реже – с АКБ.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Правила монтажа

Чтобы этого не произошло, подключайте ходовые огни своими руками, следуя правилам:

• прочитайте ГОСТ Р 41.48-2004. Он касается правил по установке осветительных приборов на автомобиль и сертификации ТС в связи с этим. Там написаны все параметры, которые вы должны учесть при инсталляции этих устройств;
• выберите подходящую форму корпуса ДХО. Учитывайте, что на ВАЗ 2107 подойдут не все световые приборы. Водители считают оптимальным выбором по соотношению «цена-качество» ДХО Philips Led Daylight 9;

• проверьте на соответствие размер корпуса, учитывая блоки расположенных рядом Daytime Running Lights. Установите осветительные приборы в воздухозаборник или на бампер, в зависимости от ситуации;
• высота корпуса изделий в рамке составляет 250—1500 мм от дорожного покрытия. Ширина между внутренними краями 2 видимых на автомобиле поверхностей должна составить не меньше 600 мм;
• изделия располагаются впереди машины, а пучок лучей направлен вперед;
• учтите общую яркость светодиодного освещения. Она составляет 150—330 люменов.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа  не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи.  С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня  будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено. Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен

Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

• 30 кидается на выводы «+» светодиодов;
• 85 идет на «плюс» к габаритам;
• 86 подключают на любой вывод геркона;
• 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла.  Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Варианты ходовых огней на вазовскую классику

В настоящее время на рынке светотехники для автомобиля представлено довольно много моделей ДХО как отечественных, так и зарубежных производителей. Поэтому всегда есть возможность подобрать нужную оптику в соответствии с тюнингом автомобиля и в заданном ценовом диапазоне.

Дневные ходовые огни на ВАЗ 2107 также представлены среди прочих, вот некоторые из них:

1. Серия Вымпел, модель «DRL-L8 3528 SMD» (Россия/Китай).

Технические характеристики:

Напряжение, В	Количество светодиодов	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
12,0	8	12,0	19,0	2,0	0,17

Средняя стоимость в розничной торговле по состоянию на III квартал 2019 года – 400,0 рублей.

Купить

1. Серия Вымпел, модель «DRL-НТ3-18W» (Россия/Китай).

Технические характеристики:

Напряжение, В	Количество светодиодов	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
12,0	3	196,0	55,0	145,0	0,39

Средняя стоимость в розничной торговле по состоянию на III квартал 2019 года – 700,0 рублей.

Купить

1. Серия Вымпел, модель «DRL-НР-L9» (Россия/Китай).

Технические характеристики:

Напряжение, В	Количество светодиодов	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
12,0	9	276,0	150,0	48,0	0,72

Средняя стоимость в розничной торговле по состоянию на III квартал 2019 года – 1300,0 рублей.

Купить

Процесс установки

После покупки обычных или перед вами стоит вопрос: как подключить новые приборы на ВАЗ? Для этого требуется:

взять пятиконтактное реле от отечественного производителя;

Пятиконтактное реле отечественного производителя

• к контакту №30 возьмите положительный заряд от зажигания (как вариант — провод от кнопки, отвечающей за обогрев заднего стекла);
• соединение №86 подключите к ближнему освещению, используя кнопку активации габаритов и ближних ламп;
• №85 — киньте на массу;
• №88 — подсоедините к ДХО;
• №87 не требуется в процессе работы и ни с чем не соединяется.

  Бензопила хускварна плохо заводится на холодную

Требования к ДХО

Приняв решение о самостоятельной установке либо модернизации ДХО, следует придерживаться некоторых правил. Монтаж нескольких светодиодов – пусть небольшое, но всё-таки, изменение в конструкции автомобиля, которое регламентируется нормативными документами, в частности ГОСТ Р 41.48-2004. Этот стандарт содержит предписания по сертификации транспортных средств касательно установки устройств освещения и световой сигнализации.

В соответствии с п.6.19 ДХО устанавливаются факультативно в количестве двух штук по произвольной схеме. Предписание ограничивает область их размещения, что наглядно показано на рисунке. Также нормируется параметр «геометрическая видимость», согласно которому отклонение светового потока по горизонтали не должно превышать 20°, а по вертикали 10°. Включаться (отключаться) ДХО обязаны автоматически при запуске (останове) двигателя. Электрической схемой автомобиля должно быть предусмотрено отключение ходовых огней при включении головных фар. Они должны занимать площадь не менее 40 см2 и иметь силу света 400-800 кд. Прочих предписаний нет. Поэтому можно перейти к схемотехническому вопросу.

ДХО (дневные ходовые огни) своими руками

Кстати вот фото того что я первым делом сделал — вытравил плату, припаял 60 светодиодов (по 30 на каждую «фару»), на каждые 3 диода идет резистор 500 Ом. Осталось из пластика собрать корпус и подключить через замок. Итак посмотрим как же выглядят вытравленные платы:

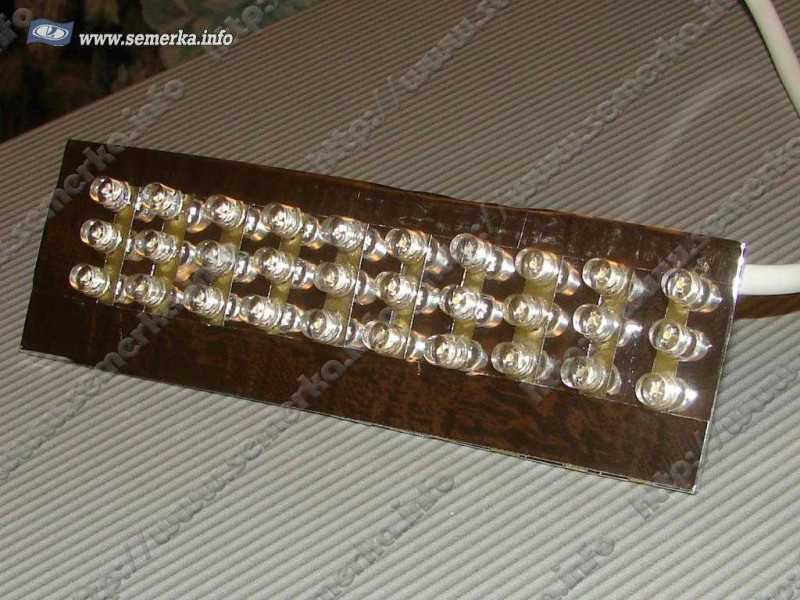

А вот уже имеем напаянные на них светодиоды, о которых упоминалось ранее:

Тестируем работоспособность диодов, подключив их к источнику питания:

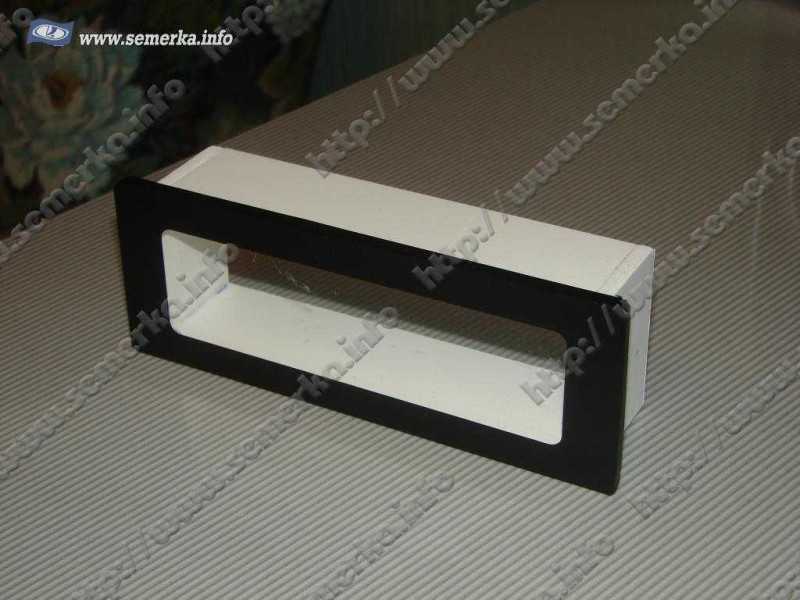

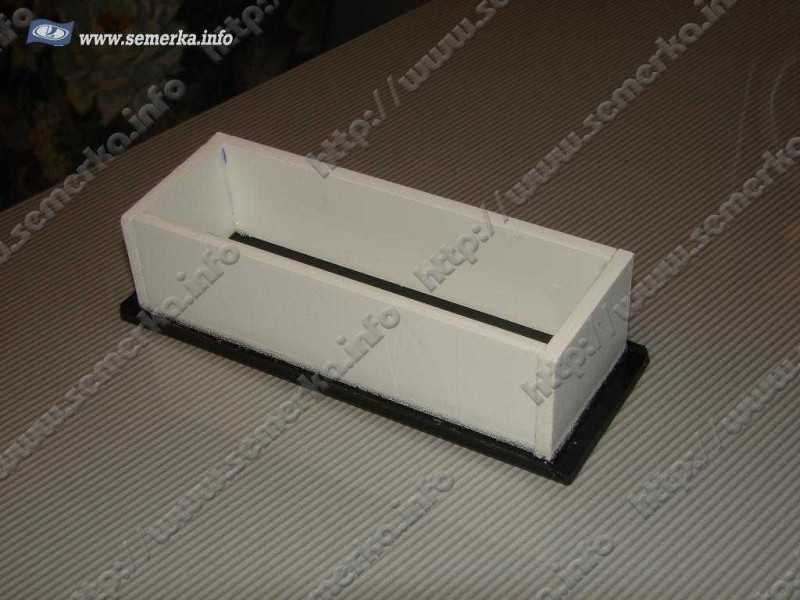

Далее из подручных материалов делаем корпус для наших ДХО, вот фотки почти готовых огней, я сделал корпус из пластика, склеил все. На лицевую прозрачную часть наклеил «рамочку» из черной пленки, осталось все это дело загерметезировать и поставить на бампера, сделав в них отверстия))

Собственно сами ДХО готовы, стекла вырезаем подходящего размера под них и всю эту кухню хорошо герметезируем (хотя бытует мнение что нужно оставить отверствия для вентиляции и возможно так и правильнее):

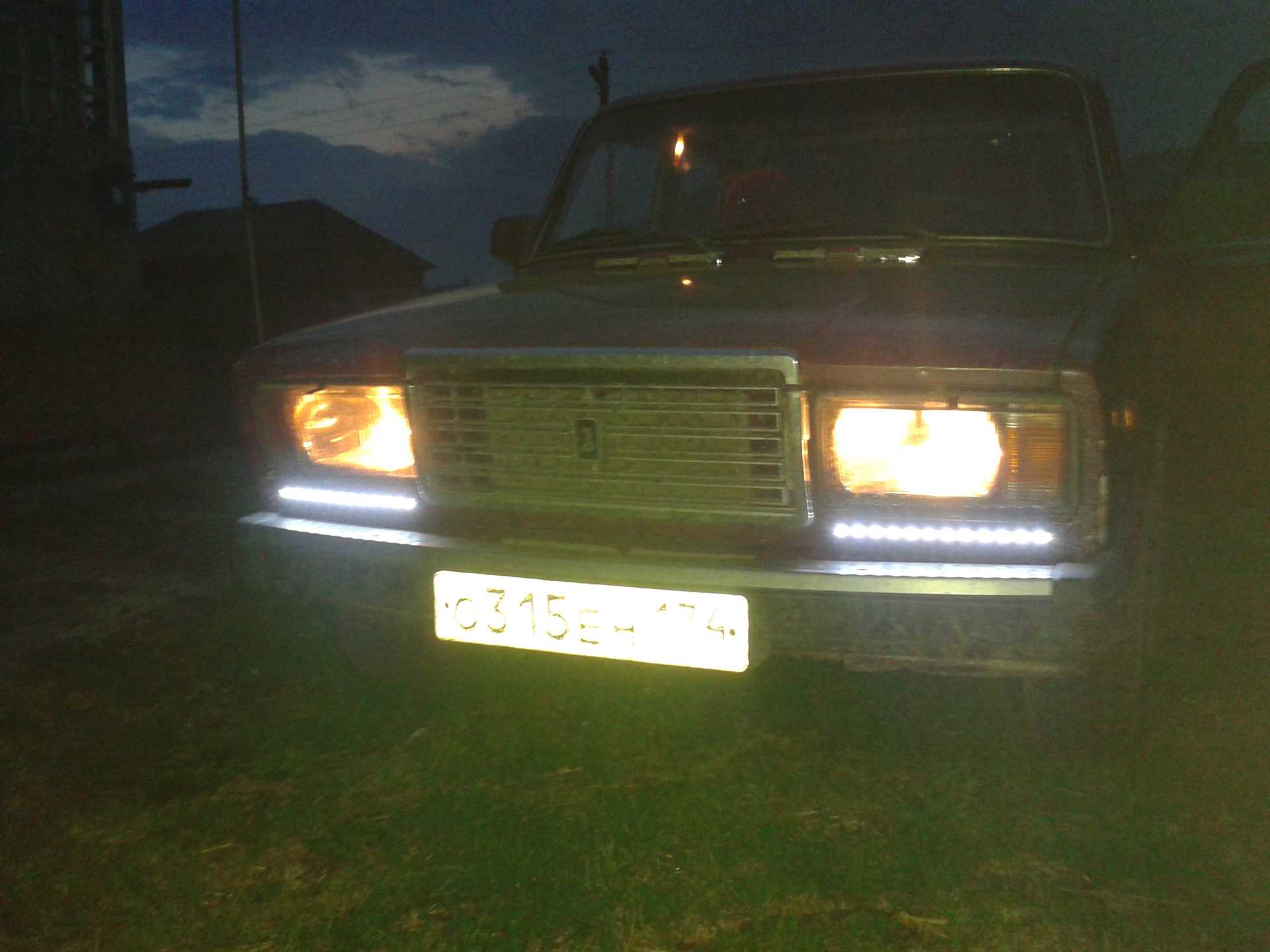

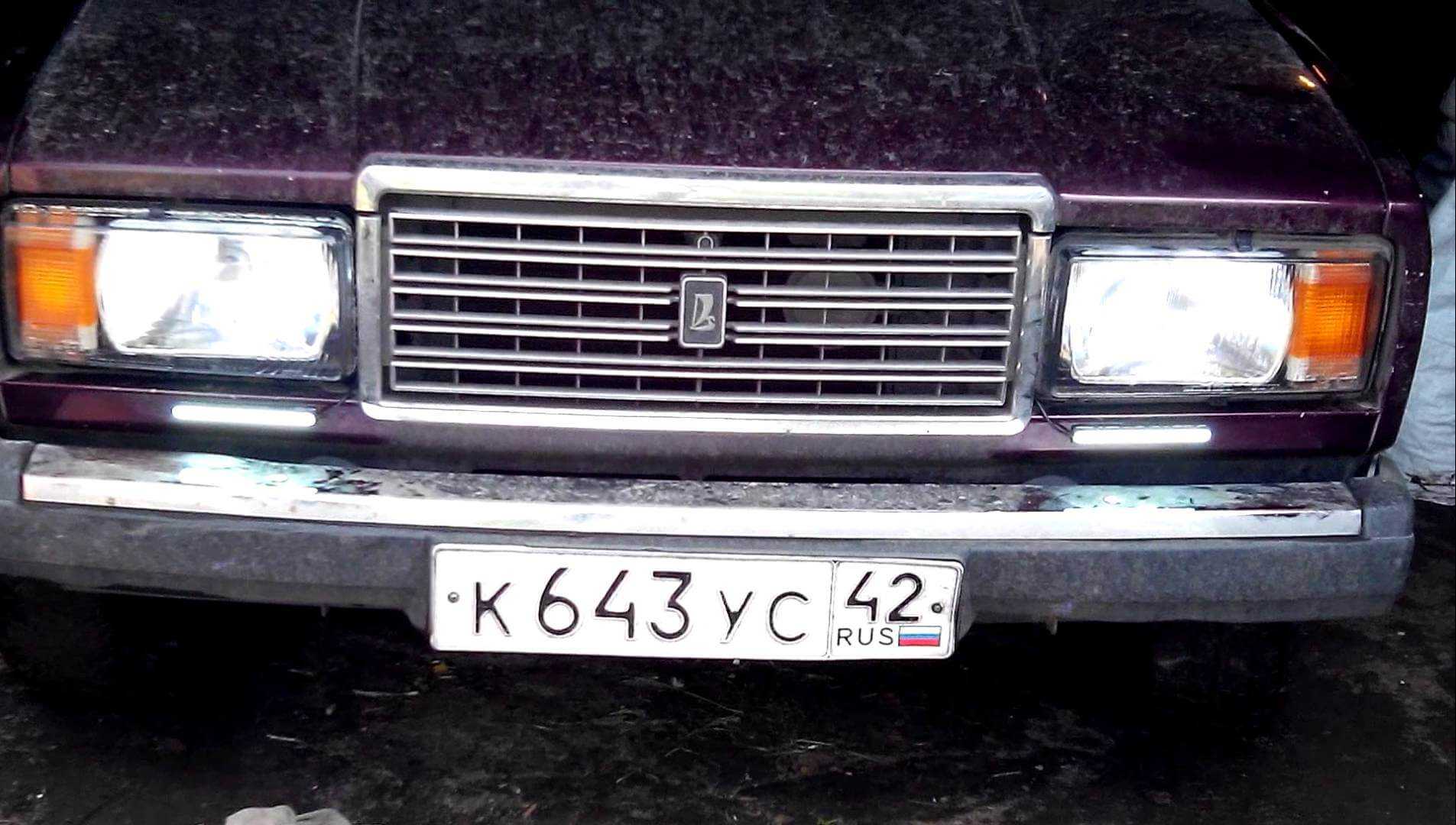

Собственно далее идем «калечить» бампер. Вырезаем подходящие отверствия в оном, закрепляем сами фонари ДХО, получаем результат:

По поводу подключения к электросистеме авто. Вариантов несколько, вот схемы основных из них:

Можно подключить и безе реле: + ДХО подключаем через выключатель в салоне на + катушки зажигания, а «-» ДХО на провод идущий к + ближнего света фар. Сопротивление нити накаливания лампы очень мало и для ДХО этого будет хватать, при включении ближнего света на минусе ДХО будет + и они гаснут.

Ближний свет это 50+50 Вт спереди + 5+5 сзади + подсветка номера + все лапочки в панели приборов и прочие подсветки.Нахрена лишняя нагрузка на генератор. Также у ДХО сила света не должна быть ниже 400кд и не выше 800кд.

Вы можете использовать любую схему подключения, или придумать свою собственную.

По поводу расположения ДХО на машине — тут тоже не все так просто и есть регламент:

Вот еще немного про ДХО, основные требования:

Цитата:»ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации. Государственный стандарт РФ

6.19 Дневной ходовой огонь 6.19.1 Установка — Факультативна на автомобилях. Запрещена на прицепах. 6.19.2 Число — Два. 6.19.3 Схема монтажа — Специальных предписаний нет. 6.19.4 Размещение (фото несколькими постами выше) 6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.

Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.

6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.

6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства. 6.19.5 Геометрическая видимость Горизонтальный угол бета = 20° наружу и внутрь. Вертикальный угол альфа = 10° вверх и вниз от горизонтали. 6.19.6 Направление — Вперед. 6.19.7 Функциональная электрическая схема В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.

Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения. 6.19.8 Контрольный сигнал — Факультативен в виде замкнутого контура. 6.19.9 Прочие предписания — Нет.»

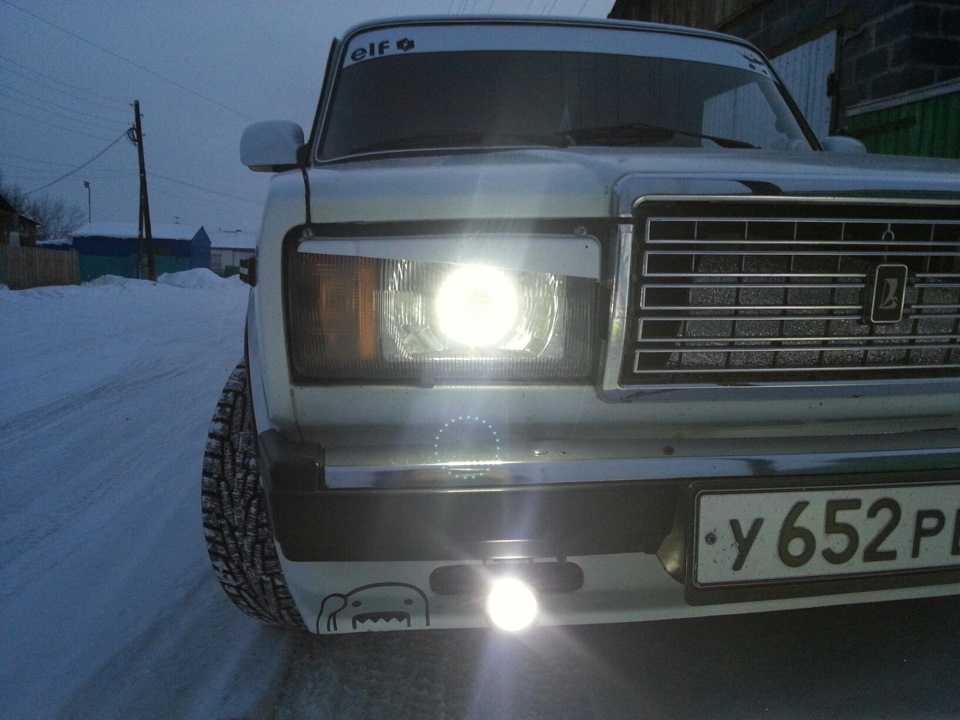

Если по-простому, то ПТФ предназначены для освещения дороги по нижнему краю с целью улучшения видимости дорожного полотна в условиях ограниченной видимости, луч света не должен быть направлен вверх и слепить встречных. ДХО предназначены для обозначения тр. ср-ва в дневное время, а не для осещения дороги, свет ДХО должен быть хорошо виден водителям встречных тр. ср-в, а значит должен быть направлен выше полотна дороги, получается в глаза.

За идею для написания статьи благодарим нашего пользователя gavalik.

Обсудить статью и задать вопросы можно в этой теме на нашем форуме.
