Регулировка напряжения на блоке питания
Еще на корпусе с самого краю может быть регулировочный винт. Обозначен он как ADJ.
Он убавляет или добавляет выходное напряжение. Например, когда у вас в сети стабильно ниже чем 220В (200-205В), то и светодиоды в ленте будут гореть не так ярко, как должны.
Подрегулировать это можно с помощью данного винта. Однако специалисты не советуют делать выход больше 12В. Считается даже лучше, если выходное напряжение будет немного меньшим. Это здорово продлит срок службы ваших светодиодов.
Запомните, что источник питания напрямую влияет на срок работы ленты, если у него выход больше 12 Вольт. Все остальные проблемы, как правило связаны с перегревом, деградацией кристаллов и некачественными производителями.

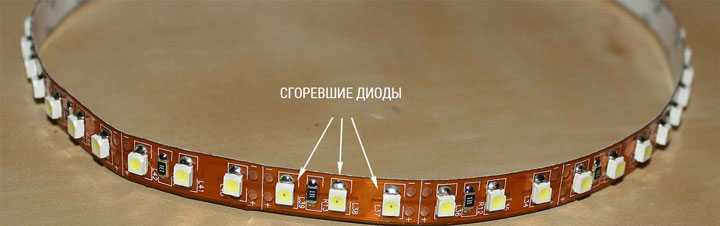

Причины выхода из строя светодиодной ленты
Светодиодные ленты выходят из строя по разному. Если от перенапряжения — то сгорают все элементы сразу, или перестают светить некоторые сегменты.
Если от перегрева, то неравномерно теряется яркость по всей ленте. Одни светодиоды светят ярче, другие тусклее.
Когда вышел срок службы, то светодиоды равномерно теряют яркость до определенного момента. После достижения минимума, яркость деградации прекращается.
Иногда бывает, что лента начинает самопроизвольно мигать. Если мигает вся одновременно — причина в блоке питания. Если сегментами — то проблема в самой ленте.

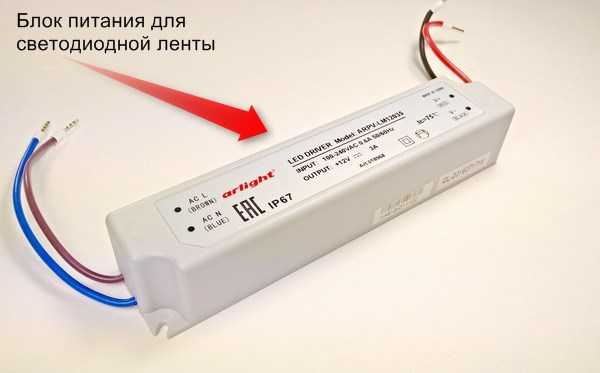

Как выбрать преобразователь
Диодное освещение используется в самых разных сферах – подсветка рекламных билбордов, оформление салонов автомобилей, дизайн интерьера. Главным компонентом, от которого зависит работа светодиодной ленты, это блок питания. Он представляет собой трансформатор напряжения из сетевого 220 В в рабочее 12 В или 24 В.

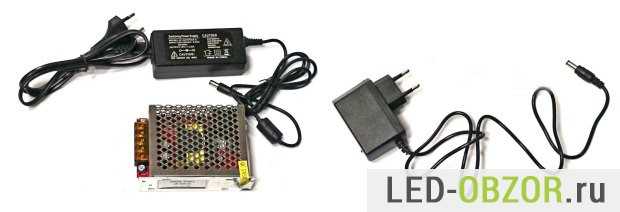

Блоки питания бывают:
- открытые – используются в помещениях без повышенного уровня влажности;
- полугерметичные – разрешено использовать на улице, но под навесом, чтобы на них не попадала вода;
- герметичные – помещаются в бассейны, ванные и другие типы помещений с повышенной влажностью.
По виду источников напряжения выделяют:
- Трансформаторные блоки, в которых основой является силовой трансформатор. Схемы просты и надежны, но приборы обладают большим весом и высокой стоимостью. Практически не используются.
- Импульсные. Подходят для применения в светодиодных лентах. К преимуществам относятся цена, размеры и вес, мощность и устойчивость к токовым нагрузкам. Недостатки – сложность схемы, чувствительность к влаге, импульсные помехи. Современные технические средства помогают устранить эти недоработки, но стоимость их будет выше.
По мощности различают от 12 до 800 Вт. По силе тока от 1 А до 66 А.
По типу охлаждения:
- пассивное;
- активное.
По материалу корпуса:
- из алюминия;
- из металла;
- из пластика.
Основные технические характеристики блоков питания:
- входное напряжение – показывает, в какую сеть можно подключать устройство;
- выходное напряжение – показывает, в какое напряжение преобразуется;
- номинальная мощность – нагрузка, на которую рассчитан блок питания;
- тип напряжения на выходе – постоянное или переменное.
Перед тем как выбрать блок, нужно заранее продумать размещение. К месту установки также предъявляются требования:
- около корпуса необходимо по 20 см воздушного пространства со всех сторон для вентиляции;
- нельзя устанавливать прибор рядом с нагревательными элементами;
- при использовании двух и более преобразователей нельзя располагать их вплотную друг к другу;
- открытые и полугерметичные приборы нельзя размещать под прямыми солнечными лучами;
- к трансформатору должен обеспечиваться доступ.
Выбор прибора основывается на том, какой нужен способ подключения, корпус, принцип охлаждения, мощность и дополнительные функции. Для расчета мощности блока нужно знать нагрузку 1 метра ленты и длину изделия.
Корпус
Все виды блоков питания различаются по корпусу. Внутренние составляющие и принцип работы схожи. Выбор зависит от условий эксплуатации.
Основные типы
Светодиод – это полупроводниковый электронный элемент, с низким внутренним сопротивлением. Если подать на него стабилизированное напряжение, например 3V, через него пойдёт большой ток, например 4 Ампера, вместо требуемого 1А. Мощность на нём составит 12W, у него сгорят тонкие проводники, которыми подключен кристалл. Проводники отлично видно на цветных и RGB диодах, потому что на них нет жёлтого люминофора.
Если блок питания для светодиодов 12V со стабилизированным напряжением, то для ограничения тока последовательно устанавливают резистор. Недостатком такого подключения будет более высокое потребление энергии, резистор тоже потребляет некоторую энергию. Для светодиодных аккумуляторных фонарей на 1,5В применять такую схему нерационально. Количество вольт на батарейке быстро снижается, соответственно будет падать яркость. И без повышения минимум до 3В диод не заработает.
Этих недостатков лишены специализированные светодиодные драйвера на ШИМ контроллерах. При изменениях напряжения ток остаётся постоянным.
Нестандартные блоки питания
У многих людей или у их друзей или соседей есть блоки питания, оставшиеся от старой радиоаппаратуры. Иногда их можно использовать. Но не всегда напряжение, указанное на корпусе соответствует реальному. В некоторых случаях эти значения истинны только при подключении номинальной нагрузки. Можно использовать блок питания от старого компьютера. Для включения блока без компьютера обычно необходимо замкнуть между собой черный и зеленый провода. Иногда к ним нужно добавить серый.
Можно также разрезать ленту на участки по три светодиода, соединить последовательно и запитать их через диодный мост и конденсатор, сглаживающий пульсации. Необходимо 19, а лучше 20 отрезков. Но этот способ очень трудоемкий и ненадежный. Если нарушится одна из паек или перегорит один диод, то погаснет вся лента. Ленту также нужно использовать водонепроницаемую и места подключения изолировать термоусадочной трубкой.
Подключение светодиодной ленты через конденсатор
Мощный блок питания для светодиодной ленты не получится, но если нужно подключить небольшой отрезок, например, для настольной лампы, то можно просто подключить от сети 220v, через конденсатор. Емкость конденсатора определяется по току отрезка ленты, который вы хотите подключить таким образом. Для этого мощность метра ленты делят на 10, 20, 30 или 40. Это зависит от того, какая плотность светодиодов или сколько участков по три светодиода в метре ленты. Полученную мощность делим на 12V (напряжение питания) и полученное число умножаем на количество используемых участков. Емкость конденсатора С1 берется 1.4mkF на каждые 0.1А, напряжение конденсатора не меньше 300V. При недостаточной емкости лента будет светится тускло, а при повышенной быстро сгорит. Тип конденсатора МГБО или К73.Конденсатор, сглаживающий пульсации напряжения и светимости С2 электролитический, емкостью 200mkF и напряжением 15V. Диоды выбираются по току, напряжением 300V.
Пример рассчёта
Например, если мы хотим заменить в настольной лампе лампу накаливания мощностью 10Вт, то нам нужен отрезок ленты SMD3528 плотностью 60 диодов, длиной 0,5 метра, содержащий 5 участков по три светодиода. В метре этой ленты 10 таких участков, следовательно, один участок имеет мощность 4,8Вт, деленную на 10 – 0,48Вт и ток, 0,48Вт, деленные на 12V — 0,04А. 5 участков дают общий ток 0,2А. Следовательно, емкость конденсатора С1 не больше 2.8mkF, a C2 — не меньше 40mkF.
Если взять конденсатор типа К73 и диодный мостик с конденсатором С2 на плате от сгоревшей энергосберегающей лампы, то получившуюся схему без труда можно спрятать в основании лампы или корпусе зарядного устройства от старой мобилки. Лампу нужно брать из расчета не менее 20Вт мощности на 0,1А тока отрезка ленты.
ВАЖНО! В таких схемах лента находится под напряжением 220V, поэтому она должна быть спрятана под рассеивателем, на пластмассовом основании либо использовать водонепроницаемую ленту, даже в сухом месте. На место подключения нужно одеть кусочек термоусадочной трубки
После выбора блока питания светодиодные ленты нужно подключить. О том, как это сделать расскажет статья «Подключение светодиодных лент«.
Как правильно провести подключение
Теперь один из самых простых, но в то же время важных вопросов. Он касается схемы подключения светодиодных лент. Не будем вдаваться в подробности, просто обозначим некоторые важные моменты. Но опять-таки напомним, что перед тем как подключить блоки питания светодиодной ленты на 12 вольт своими руками, необходимо провести расчет мощности.
- Как уже было сказано выше, две и более ленты подключать к одному блоку питания надо только параллельно.
- Концы проводов светодиодной ленты имеют разный окрас: синий и красный. Точно такие же провода есть и на блоке питания. Соединение производится по идентичности расцветки. Менять полярность нельзя, световой прибор просто не будет работать.

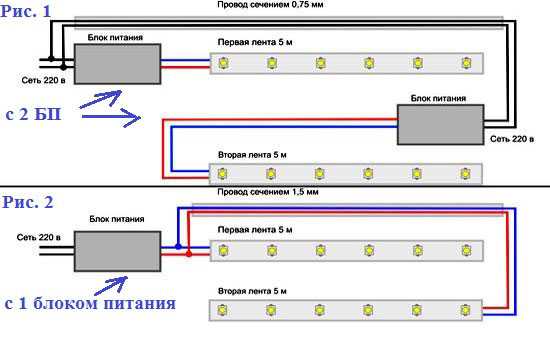

- При параллельном подключении двух лент, необходимо до второго изделии довести провод с сечением 1,5 мм². Большое сечение – меньше потерь напряжения.
- Если устанавливаются два параллельных источника света с двумя источниками питания, то для второго элемента можно использовать удлиняющий провод сечением 0,75 мм².
Схема подключения светодиодной ленты

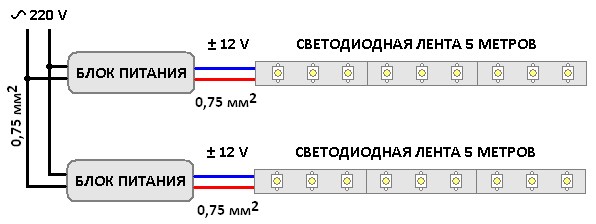

Что касается установки двух светодиодных лент с отдельными блоками питания, то специалисты считают, что это самый оптимальный вариант. Во-первых, у каждого прибора свой источник питания электричеством, что в конечном итоге влияет на качество подачи напряжения. Во-вторых, чем меньше мощность, тем меньше размеры самого блока, а, значит, его легко можно будет спрятать. Хотя монтаж в данном случае немного усложняется. Но даже его своими руками можно будет провести без особых проблем.
Что касается схемы подключения RGB-ленты, то она повторяет предыдущий вариант, с одним единственным отличием. Между блоком питания и светодиодной лентой устанавливается дополнительный прибор – контроллер. Он отвечает за регулировку разноцветного свечения. От блока до контроллера идут два провода, от последнего до ленты четыре
Здесь, как и в предыдущем варианте, важно правильно соблюсти полярность подключения
Обратите внимание, что контроллеры бывают разного вида. Отличаются модели по мощности, по способу управления светом и цветом, по форме исполнения корпуса
Но принцип работы у них один и тот же. Но учитывайте тот факт, что контроллер необходимо подбирать по количеству диодов на одном метре ленты. Это, как с мощностью в таблицу. Чем больше светодиодов, тем мощнее контроллер придется приобретать.
Нужен ли мощный блок питания для светодиодной ленты
Как рассчитать блок питания для светодиодной ленты
Прежде всего, необходимо определить мощность, потребляемую лентами. Для этого мощность одного метра ленты, указанную на ней, умножают на общую длину. Если от одного блока питания подключены светодиодные ленты разных типов, то эту операцию повторяют для каждого типа в отдельности, после чего складывают получившиеся значения. Кроме этого необходимо брать 25-30% мощности запаса для большей надежности и долговечности блока для светодиодной ленты.
Предположим, вы хотите установить на кухне подсветку столов рабочей зоны. Для этого необходимо 2,5м ленты SMD5050 с плотностью 60 диодов на один метр. Мощность такой ленты 14,4Вт метр. Умножаем 14,4Вт на 2,5м. Получаем потребляемую мощность ленты 36Вт. Для получения запаса мощности в 30% 36Вт умножаем на 130% или на 1,30, в зависимости от используемого калькулятора. Получаем минимальную мощность блока питания 46,8Вт. Выбираем ближайшее значение из имеющихся в продаже – 60Вт. Если же необходимо подключить ленты разных типов, то задача усложняется. Предположим, что на кухне подсвечена не только рабочая зона, но и пол. Значит, кроме 2,5м ленты SMD5050 плотностью 60 диодов на метр и мощностью 36Вт подключаем 4м ленты SMD3528 плотностью 60 диодов. Мощность ленты SMD3528 считаем также, как и SMD5050. Получаем 19,2Вт. Складываем полученные значения 36Вт и 19,2Вт. Получаем 55,2Вт. Учитывая 30% запас мощности блок питания нужен не менее чем 71,76Вт. Ближайшее большее стандартное значение – 72Вт. Его и покупаем.
Определив необходимую мощность, можно решить, каких и сколько блоков питания необходимо. Блок недостаточной мощности быстро выйдет из строя, а слишком мощный блок будет дороже необходимого.

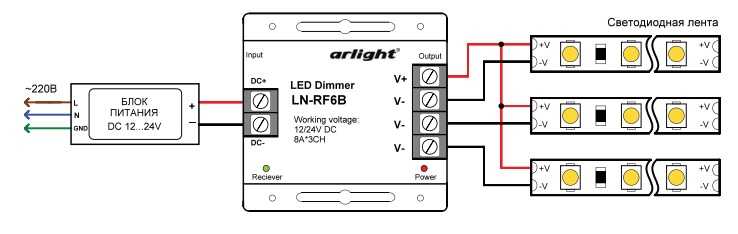

Для управления яркостью используется диммер. Его мощность должна соответствовать мощности блока питания.
Определив необходимую мощность, можно решить, каких и сколько бп для светодиодных лент необходимо. Блок для диодной ленты недостаточной мощности быстро выйдет из строя, а блок с лишней мощностью будет дороже необходимого.
Подключение RGB-ленты
RGB-лента подключается через RGB-контроллер. Мощность его выбирается также, как и для обычной ленты. Если от одного контроллера нельзя запитать все отрезки из-за большой мощности ленты или расстояния между ними, то используется RGB-усилитель. Каждый усилитель запитывается через отдельный блок питания, или, если есть возможность, можно несколько усилителей подключить к одному блоку питания. Подробнее об этом рассказывается в статье «Подключение светодиодной ленты«.
Расчет и выбор блока питания для светодиодной ленты
В наше время в быту, торговле и на производстве широко используются светодиодные ленты самой разной мощности и светимости. Одни ленты используются в качестве дежурного освещения или оформления витрин магазинов, другие как основное освещение в комнате. О том, какие типы лент, где используются, и какую лампу накаливания можно заменить каждой из них мы писали в статье «Применение и выбор светодиодной ленты«.
Если вы уже сделали выбор светодиодных лент, которые будут использоваться в доме, то необходимо выбрать тип и мощность блока питания. Прямо в розетку включать ленты нельзя. Это приведет к мгновенному выходу ленты из строя, дыму, а иногда и пожару. Правильно сделать расчёт и выбор блока питания для ленты вам поможет наша статья. Нужно отметить, что встречаются ленты, рассчитанные на напряжение 220v. Эти ленты режутся на отрезки по одному метру и широкого распространения не получили, прежде всего из-за опасности поражения электрическим током и пониженной надежности. Если в такой ленте сгорает один светодиод, то гаснет и нуждается в замене целый метр ленты. В отличие от нее в ленте на 12V необходимо заменить только участок с тремя диодами. А в некоторых случаях, в зависимости от места установки, это не очень заметно и не требует немедленного ремонта.
Основные виды трансформаторов для диодной ленты 12 вольт
Трансформатор (или БП) требует тщательного выбора, ведь именно этот элемент отвечает за качество и длительность работы LED-ленты.
Его основная функция — превращать переменные 220 вольт в постоянные 12 вольт, оберегая от скачков напряжения. Но мы будем сравнивать их по другому критерию, так как мы уже говорили, что нас волнует трансформатор для светодиодной ленты с напряжением 12 вольт.
Существует 3 вида трансформаторов для диодных лент:
- Негерметичный вид.
Он наиболее распространенный. Он не влагостойкий и его возможно использовать в любой комнате, где отсутствует повышенная влажность.
Его преимущества:
- самый недорогой вариант из всех перечисленных;
- срок службы выше остальных из-за отсутствия перегрева.
Недостатки: возможно использовать только в сухом помещении.
- Герметичный вид.
Лучше всего выполнять свои функции он будет в алюминиевом корпусе, а пластиковый будет сильнее нагреваться. Из преимуществ герметичного БП — он полностью защищен от воздействия влажного воздуха.
Недостатки:
- из-за полной герметичности подвержен излишнему нагреванию;
- цена выше, чем за негерметичный;
- мощность в пластиковом корпусе существенно уменьшается. Это еще одна причина почему стоит присмотреться к БП в алюминиевом корпусе.
- Полугерметичный вид.
Из преимуществ:
- имеет вентиляционные отверстия и встроенный вентилятор внутри;
- защищен от влажного воздуха лучше, чем негерметичный.
Недостатки:
- работает шумно;
- крупные габариты устройства.
БП на 19V
БП ноутбучного типа на 19В, 90W
Напряжение в 19В широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию можно отнести БП от принтеров, они мощные, бывает 16В, 20В, 24В, 32В.
У меня давно валяется отличный блок питания для светодиодов на 90W и 19V от ноутбука Asus. Такой мощности хватит, чтобы запитать светодиодную ленту на 6000 Люмен, а этого хватит, чтобы сделать диодное освещение комнаты 20 квадратов. Но БП не 12 вольт, и потребуется доработка. Внутрь корпуса мы не полезем, перепаивать схему под 12 вольт сложно, долго и надо быть электронщиком. Сделаем проще, подключим небольшой понижатель со стабилизатором. Существует два типа.
Тип №1
Стабилизатор на 7812
Стабилизатор на микросхеме типа КРЕН 7812 (lm317), выглядит почти как транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер. Этот вариант устаревший и громоздкий. Для использования всей мощности ноутбучного БП потребуется 5-6 таких (или 1 большая) и большой алюминиевый радиатор для охлаждения.
Тип №2
Импульсный на специализированных микросхемах
Современный импульсный стабилизатор, миниатюрен, не греется, простой как 3 рубля. В русских магазинах за него просят 600-900 р, цена сильно завышенная. У китайцев на 3 ампера стоит 50 р., 5-7А продается за 100-150 р., поэтому рекомендую заказать пару штук на Aliexpress.
Рекомендую использовать импульсный, КПД у него выше 80-90%, проще и дешевле. Только не покупайте источник тока на LM2596, вам нужен источник напряжения. Чтобы найти в китайском интерне-магазине используйте запросы:
- LM2596 power supply;
- 12v switching regulator;
- voltage regulator 12v 7a;
Рассмотрим типы светодиодов
Чтобы рассчитать, какой ток или сколько ампер будет потреблять диодная лента, необходимо в первую очередь знать тип ее чипа. На сегодняшний день чипы различаются по мощности. Рассмотрим наиболее популярные модели чипов:
3528. Это самая первая продукция, появившаяся на рынке. Они не такие мощные, как более поздние модели, но при этом экономные;
Диодный чип 3528
5050. Это чипы уже нового поколения. Для них характерна большая мощность. Лента содержит в своем составе меньше светодиодов в одном метре.
Диодный чип 5050
Какой ток будет потреблять led-лента зависит в первую очередь не столько от вида чипа, сколько от плотности расположения светодиодов на изделии на 1 м ее длины. Для того чтобы выяснить, сколько диодов расположено в 1 м нужно знать тип чипа, марку led, а также иметь под рукой следующую таблицу. Данные приведены для изделий на 12 вольт.
Количество диодов в одном метре
Как видим из таблицы, в 1 м изделия с чипом 3528 могут быть размещено 30, 60 или 90, и 120 диодов. Встречаются даже модели на 12 вольт, где в установлены 240 штук светодиодов. Наиболее часто встречаются изделия 3528 на 12 вольт с 60 диодами в одном метре длины.Диодная лента с чипами 5050 имеет четыре разновидности, которые делятся в зависимости от количества светодиодов в 1 м. В таблице приведены значения того, какой ток будет потреблять осветительное изделие при размещении в 1 м 30 или 60 диодов. Такие осветительные приборы применяются для подсветки домашних помещению Но есть еще модели, имеющие в 1 м 72 и 120 штук. С их помощью подсвечивают витрины магазинов, рекламные щиты и здания.
Наружная подсветка зданий
Кроме этого в таблице приведен такой важный параметр, как потребляемый ток (ампер) для различной длины (1,2,3,4 и 5 метров). Для приборов с длиной в 5 м данный показатель составит один ампер. Это таблицей очень удобно пользоваться, когда подсветка имеет точное количество метров (например, 4 или 5 метров). В таком случае расчет такого параметра, как потребляемый ток будет достаточно простым.
Место установки
Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:
в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.
нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.
если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.
не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.
не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.
Место установки
Ну и в конце следует рассмотреть вопрос, где физически можно размещать блоки питания. Тут есть несколько рекомендаций:
в первую очередь вам необходимо обеспечить вокруг места установки БП воздушное пространство в 20см с каждой стороны. Оно требуется для естественной вентиляции.
нельзя его размещать возле нагревательных приборов и горячих поверхностей. Это ведет к перегреву и снижает максимально допустимую нагрузку для подключения.
если в схеме применяется два и более источника питания, то не располагайте их вплотную друг к другу.
не размещайте блок питания так, чтобы на него попадали прямые солнечные лучи.
не желательно размещать БП в местах, где в дальнейшем не будет доступа для его обслуживания. Всегда предусматривайте для этого какое-либо технологическое отверстие или съемную панель.
Как рассчитать мощность блока питания для светодиодной ленты
Если у тебя под рукой калькулятор или даже просто лист бумаги с ручкой, расчет мощности блока питания займет не более минуты. Причем никаких специальных знаний для этого не потребуется, достаточно 3-х классов средней школы.
Прежде всего рассчитай потребляемую СЛ мощность. Для этого тебе понадобятся два параметра: длина будущего осветителя и его удельная мощность. Длину, само собой, ты выбираешь сам в зависимости от дизайнерской задумки. Удельная же мощность светодиодной ленты указывается в сопроводительной документации и нередко прямо на упаковке. Единицы измерения этого параметра – Вт/м.
Предположим, ты купил СЛ с удельной потребляемой мощностью 14.4 Вт/м. Это означает, что каждый метр такой ленты «съест» 14.4 Вт. При этом напряжение питания прибора значения не имеет. Для подсветки ты решил использовать 3 метра СЛ. Считаем: 14.4*3=43.2 Вт. Итак, твоя задумка будет потреблять 43,2 ватта. Для надежной работы источника питания он должен иметь некоторый (15-20%) запас мощности. Добавляем к результату еще небольшой запас и получаем 50 Вт.
Таким образом, тебе нужен адаптер мощностью не менее 50 Вт. Скорее всего, в стандартном ряду БП именно такой мощности не окажется, поэтому покупаешь ближайший по значению с большей мощностью. К примеру, на 60 Вт.
Если ты решил обеспечить питание одним адаптером нескольких СЛ, то рассчитай потребляемую мощность каждой, а результаты сложи. Ленты будут включаться параллельно (о схеме включения см. ниже), а значит, их мощности суммируются.
Как выбрать блок питания для светодиодных лент?
Блок питания для светодиодного оборудования играет ключевую роль во всей системе led освещения. Он обеспечивает стабильную нагрузку и защиту от перепадов напряжения всех элементов в сети
Чтобы правильно выбрать подходящий источник энергии, обратите внимание на следующие характеристики
Мощность
Выясните сколько ватт мощности потребуется вашему светодиодному оборудованию. Если к одному источнику питания будет подключено несколько светильников (или светодиодных лент) суммируйте их мощность, чтобы найти общее количество используемых ватт. Блок питания должен иметь запас мощности в 20%. Его легко рассчитать, умножив общую мощность оборудования на 1,2.
Пример: 4 ряда светодиодных лент 12 Вт каждая образуют сеть общей мощностью 48 Ватт. Теперь мы должны добавить 20% рекомендуемой амортизации к указанной сумме: 48 x 1,2 = 57,6 Вт. Таким образом, для нашего оборудования будет достаточно блока питания мощностью от ~60 Вт.
Напряжение/ток
При подключении светодиодного оборудования или ленты убедитесь, что выходное напряжение источника совместимо с входным напряжением светодиодов.
Проще всего проверить эту характеристику на этапе выбора товара. Если вы переподключаете уже имеющуюся у вас led ленту или светильник, то сверьте данные на упаковках.
Удостоверьтесь, что ваш источник питания может работать с входной мощностью оборуждования. Убедитесь, что вы знаете, какая мощность переменного тока у светильников: низкая (90–120 В ) или высокая (200–240 В ). Качественные блоки питания рассчитаны на полный диапазон, но всегда полезно знать точные параметры.
Температура и погода
Важным фактором, который нельзя упускать из виду при выборе блока питания, является локация и среда, в которой он будет использоваться. Блоки питания работают наиболее эффективно, если они используются в пределах своих температурных параметров
При выборе оборудования обратите внимание на указанный в спецификации безопасный диапазон рабочих температур и следуйте ему, чтобы все приборы работали исправно
Класс пылевлагозащиты IP.
Каждый блок питания светодиодов имеет класс защиты от проникновения (IP). IP состоит из двузначного кода. Первая цифра указывает на защиту от пыли и других твердых частиц (максимальное значение 6), а вторая — на зашиту от жидкости (максимальное значение 9). По мере увеличения каждого числа растет и уровень защиты.
Эффективность
Эффективность источника питания говорит о количестве энергии, которая фактически идет на то, чтобы диод давал свет. Чем выше процент эффективности источника питания, тем больше энергии вы в конечном итоге сэкономите. Для светодиодного оборудования рекомендуется выбирать источник питания с КПД от 80%
Обратите внимание на блоки питания Mean Well и Arlight, чтобы выбрать наиболее эффективный вариант, поскольку их рейтинги энергоэффективности достигают 90%
Качественные блоки питания невосприимчивы к скачкам напряжения и другим помехам в сети переменного тока, а также обеспечивают точное управление светодиодами и совместимы с интерфейсами интеллектуального освещения.
Напряжение питания
Зачастую люди покупают ленту, не особо задумываясь о ее напряжении. То, что насоветовал продавец, то и берут. А они далеко не всегда компетентны.
Наиболее оптимальным является выбор led подсветки на 12 вольт. У нее есть ряд преимуществ:
большой ассортимент, который всегда есть в наличии во многих магазинах
Данная лента поставляется в бобинах по 5 метров. Соединять последовательно их друг с другом нельзя.
На 12 вольтах, при большой протяженности (свыше 5м), идут существенные потери напряжения. Ток в цепи возрастает, и в конечном итоге светодиоды выходят из строя.
Еще из преимуществ:
данную марку можно резать на маленькие кусочки по 5см
Тем самым, очень легко подобрать оптимальный размер по габаритам конструкции.
К тому же, такие маленькие кусочки легко запитать напрямую от батарейки, без всяких громоздких источников напряжения.
Из-за больших потерь напряжения, источник питания должен быть размещен как можно ближе к началу ленты. Если у вас нет такой возможности, то выбирайте модели на 24 или 36 вольт.
У светодиодной ленты 220В тоже есть ряд преимуществ и недостатков. К преимуществам можно отнести тот факт, что она поставляется строительной длиной до 100м.
Это очень удобно, когда необходимо подсветить участки фасада дома, либо какие-то металлоконструкции.
Вдобавок ко всему, она изначально идет в герметичном исполнении. Но ее толщина в данном силиконе является одновременно и недостатком.
Использовать такую ленту внутри помещений не удобно, так как она будет занимать много места.
Помимо этого, существенным недостатком является тот факт, что резать ее можно только каждые полметра. Ну и стоимость качественных экземпляров будет существенным образом отличаться от низковольтных моделей.
Характеристики
Глобальная проблема, это подделка светодиодов Cree и Philips в промышленных масштабах. У китайцев для этого есть целые предприятия, внешне копируют на 95-99%, простому покупателю отличить невозможно. Самое плохое, когда такую подделку вам продают под видом оригинального Cree T6. Вы будете подключать поддельный по техническим спецификациям оригинального. Подделка имеет характеристики в среднем на 30% хуже. Меньше световой поток, ниже максимальная рабочая температура, ниже энергопотребление. Про обман вы узнаете очень не скоро, он проработает примерно в 5-10 раз меньше настоящего, особенно на двойном токе.
Недавно измерял световой поток своих фонариков на левых Cree производства LatticeBright. Доставал всю плату с драйвером и ставил в фотометрический шар. Получилось 180-200 люмен, у оригинала 280-300лм. Без серьезного оборудования, которое преимущественно есть в лабораториях, вы не сможете измерить, соответственно узнать правду.
Иногда попадаются разогнанные диоды, сила тока на которых на 30%-60% выше номинальной, соответственно и мощность. Недобросовестный производитель, особенно подвально-китайский пользуется тем, что срок службы трудно измерить в часах. Ведь никто не засекает отработанное время, а когда светильник или светодиодный прожектор выйдут из строя продавца уже не найти. Да и искать бессмысленно, срок гарантии на такую продукцию дают всегда меньше периода службы.
